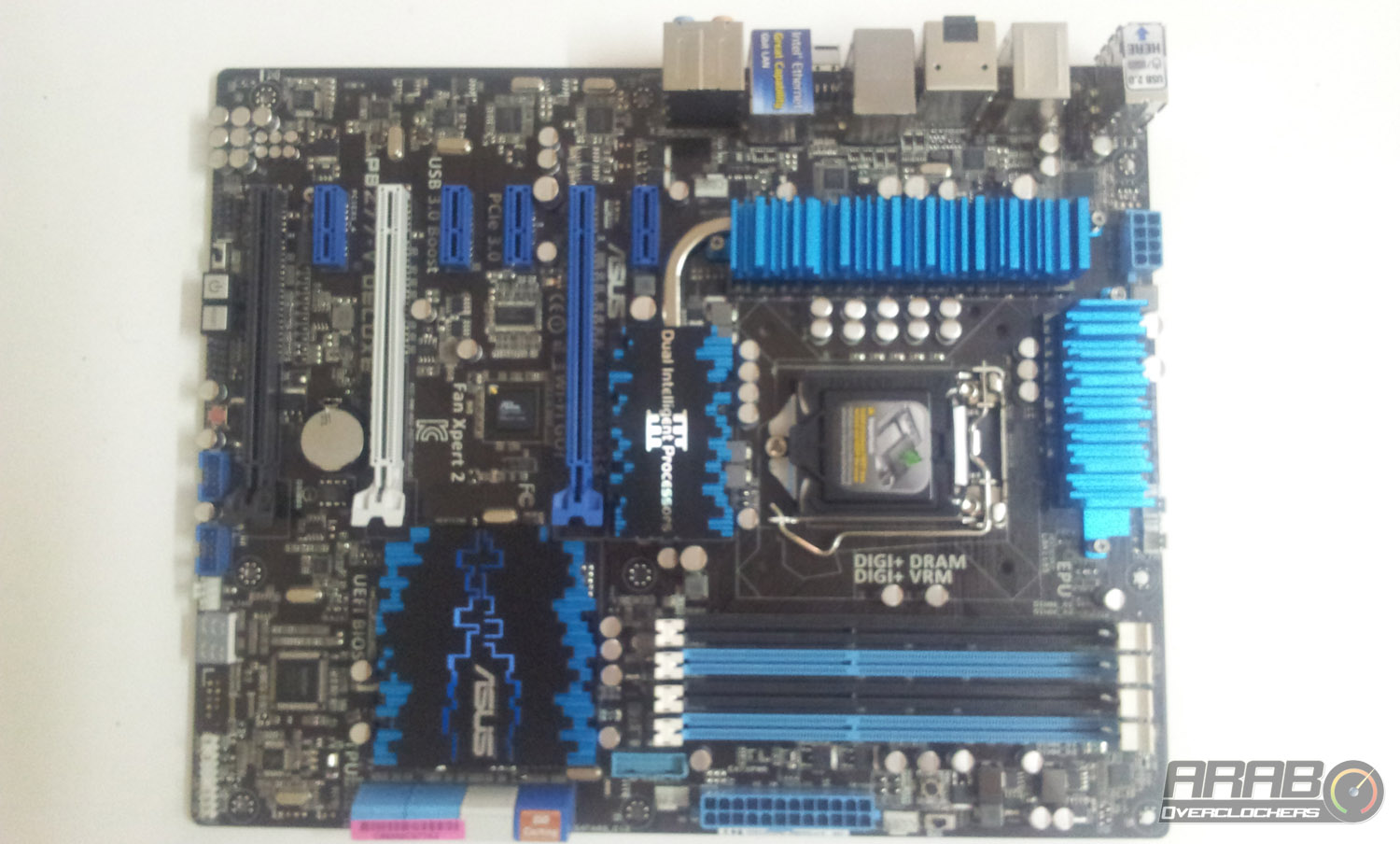

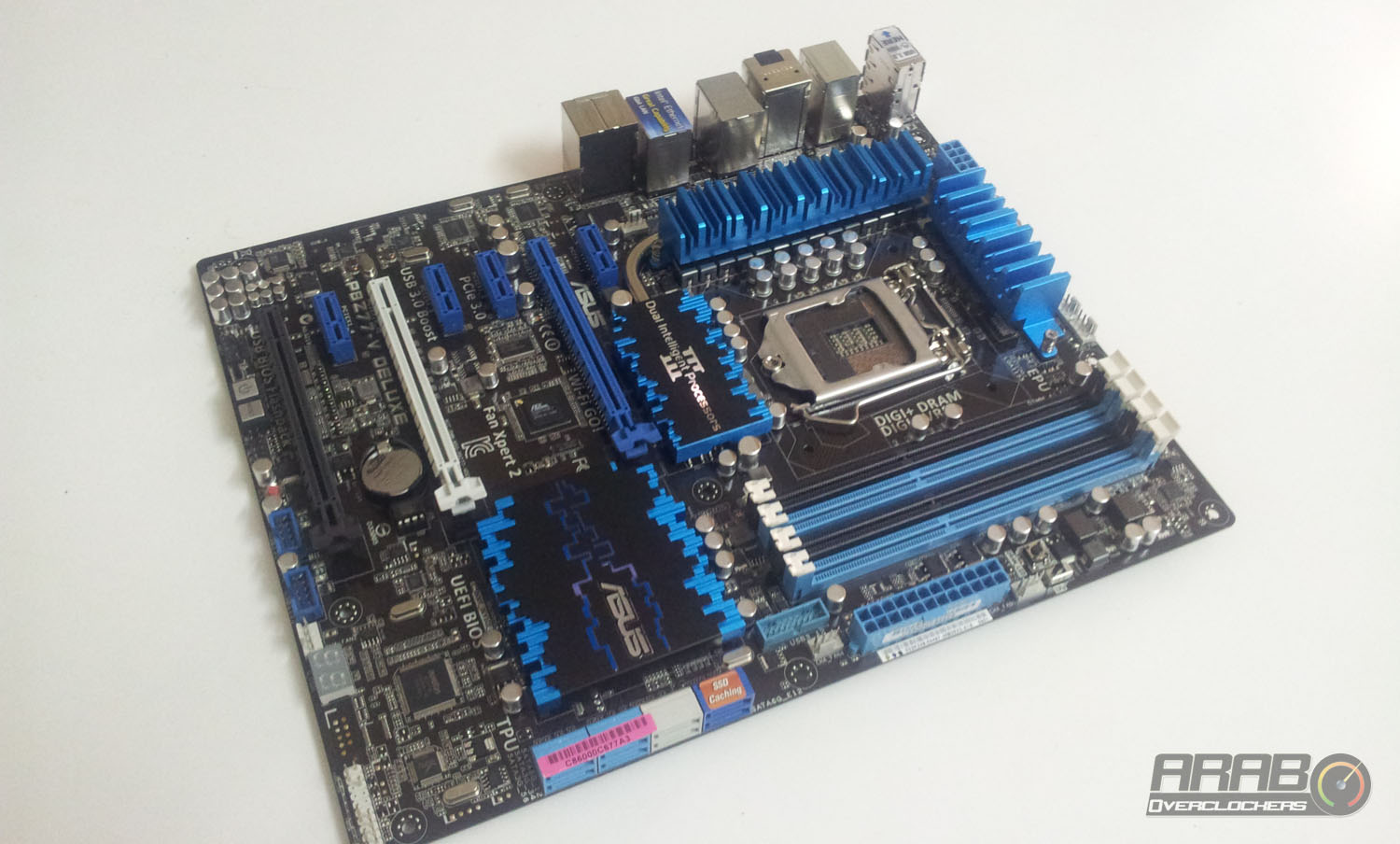

ها هي اللوحة بعد اخراجها من الصندوق تطل بالونها المميزة بداية من اللون الاسود الداكن الذي يغطي PCB كاملة مرورا بالازرق لشقوق PCIe ,FU وبعض شقوق الذاكرة والازرق الفاتح لشقوق PCI ، ثم اللون الاسود لبقية شقوق الذواكر ايضا . والملفت للنظر هو تداخل الالوان الخاصة بالمشتتات وهي مزيج من الازرق المعدني مع الرمادي المعدني وهو اللون المخصص لسلسة لوحات ASUS من هذه الفئة .

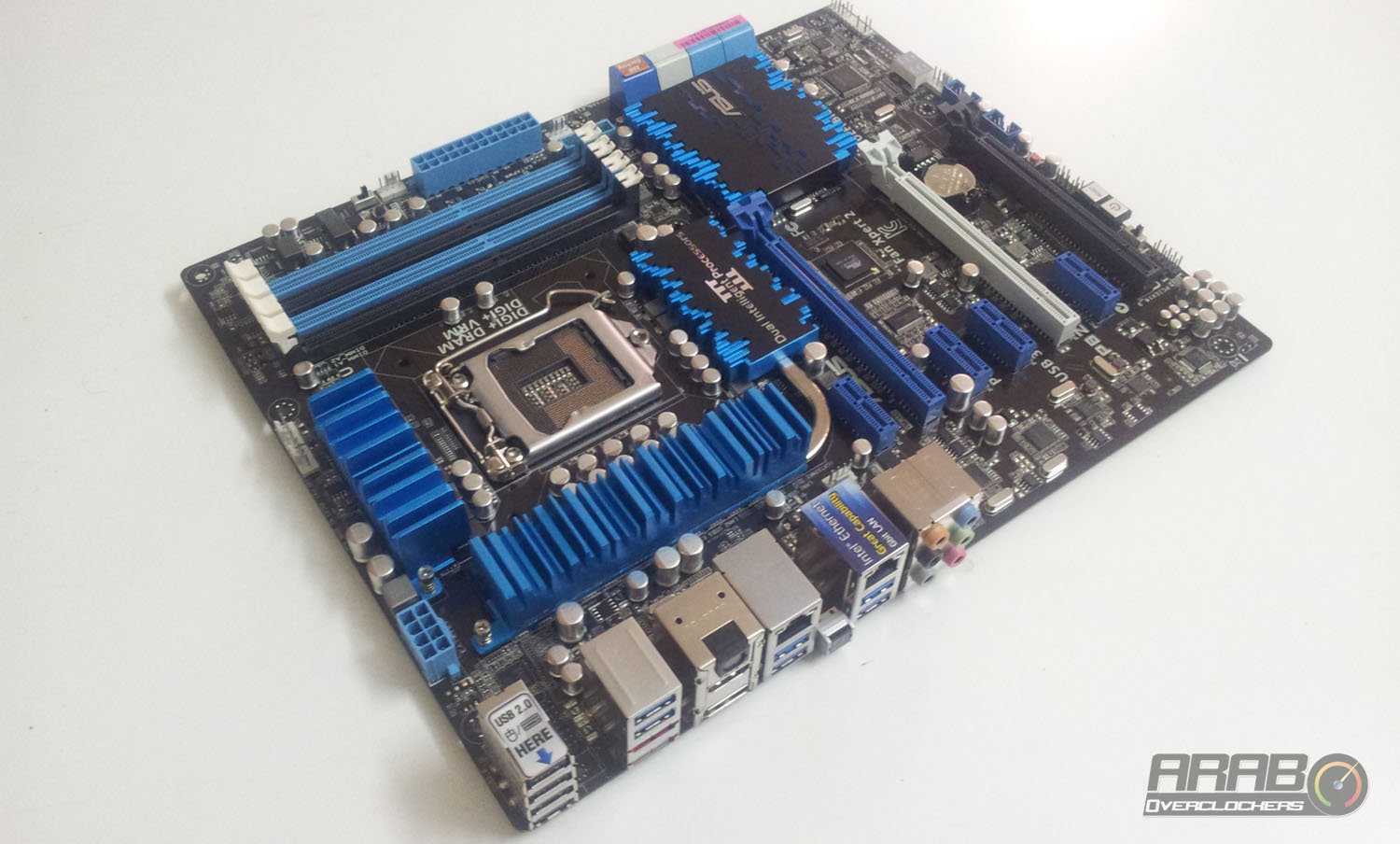

تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها ، اختارت الشركة مكثفات صلبة Solid CAP لاستخدمها كمكون اساسي مما يساعد في عملية كسر السرعة واطالة لعمر الاستخدام ، ليس هذا كل شئ فكل المكونات الداخلة في صناعة هذه اللوحة تعد من افضل واجود المكونات وقد كانت الشركة حريصة في هذا . وكما نلاحظ فإن اللوحة اتت في حجم ATX .

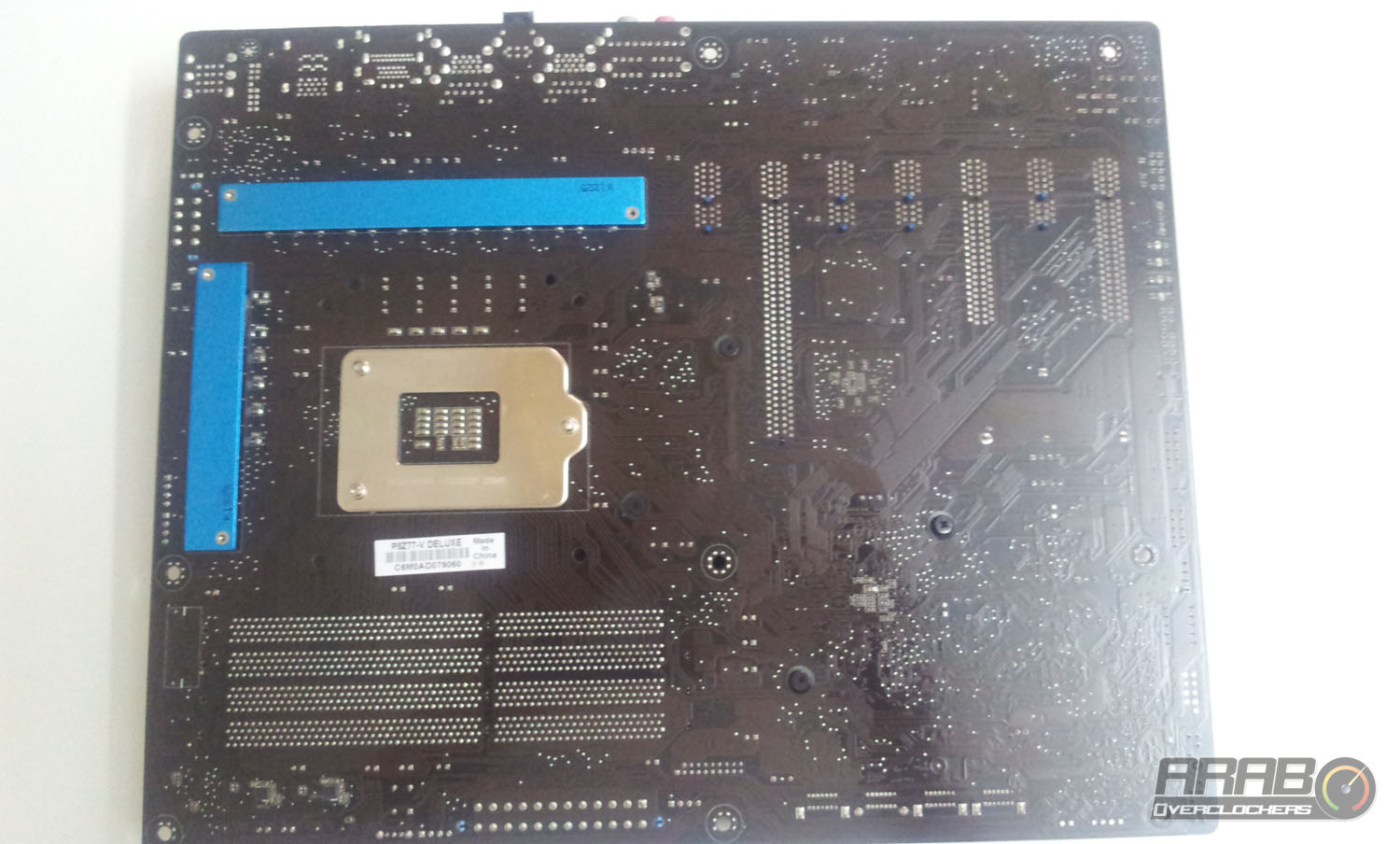

اما الجهة الخلفية لللوحة ،لا يوجد الكثير للحديث عنه فاللون الاسود يكسو كل اللوحة وهناك القطعة الحديدة شبه المربعة وهي المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (تسع فتحات) وهذا يبين الحجم اللوحة ، بالاضافة الى فتحات تثبيت المشتت فوق المعالج .

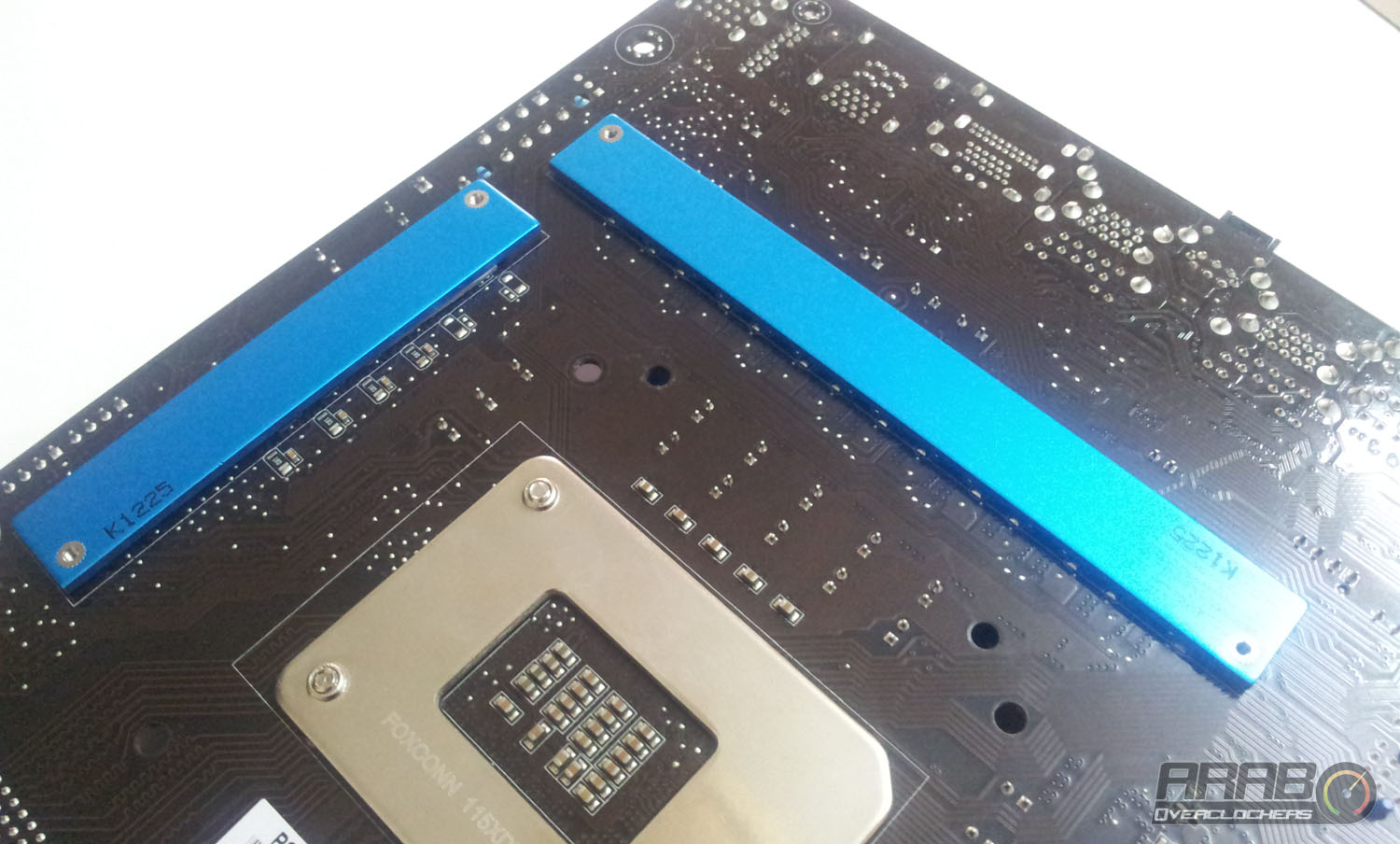

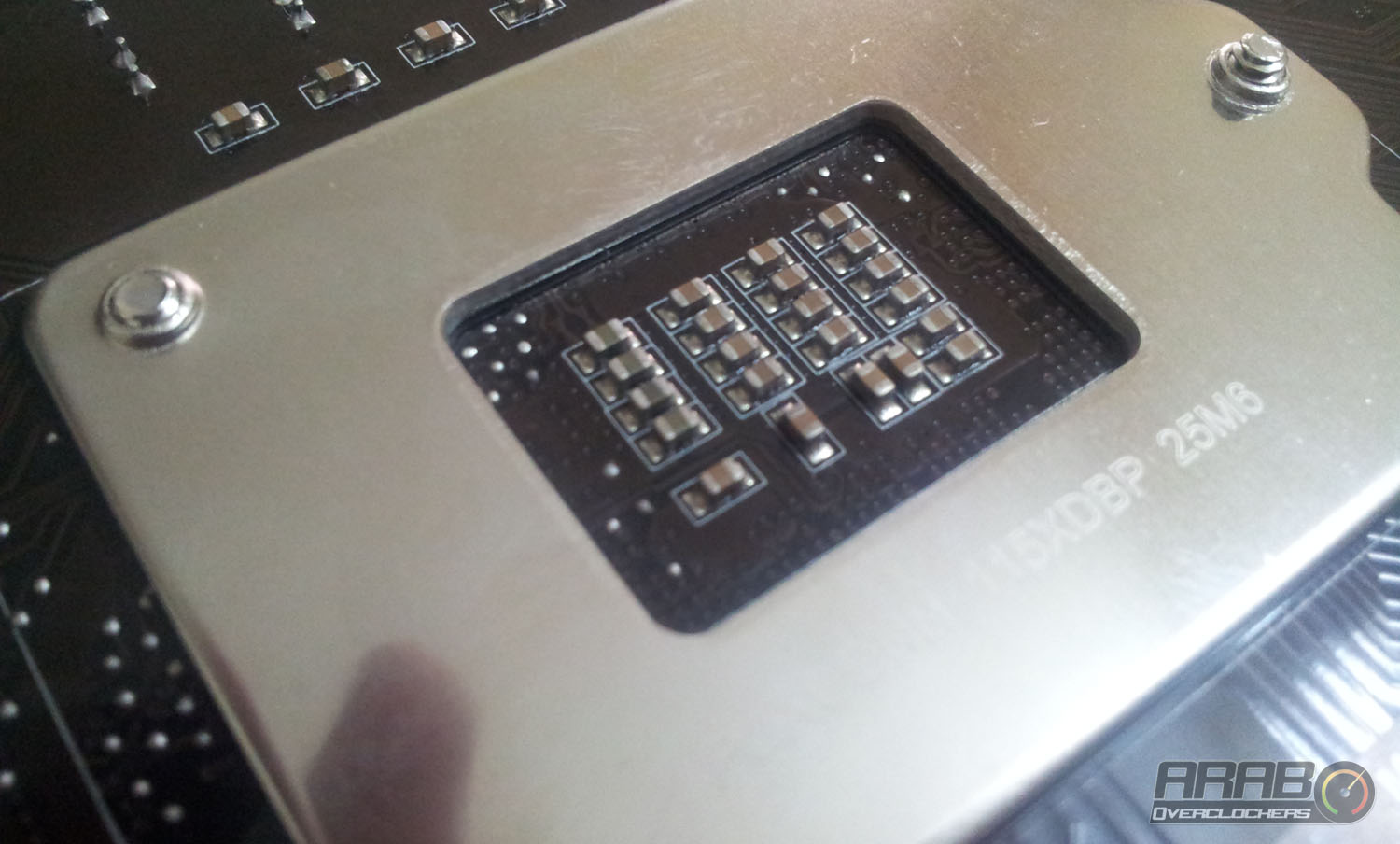

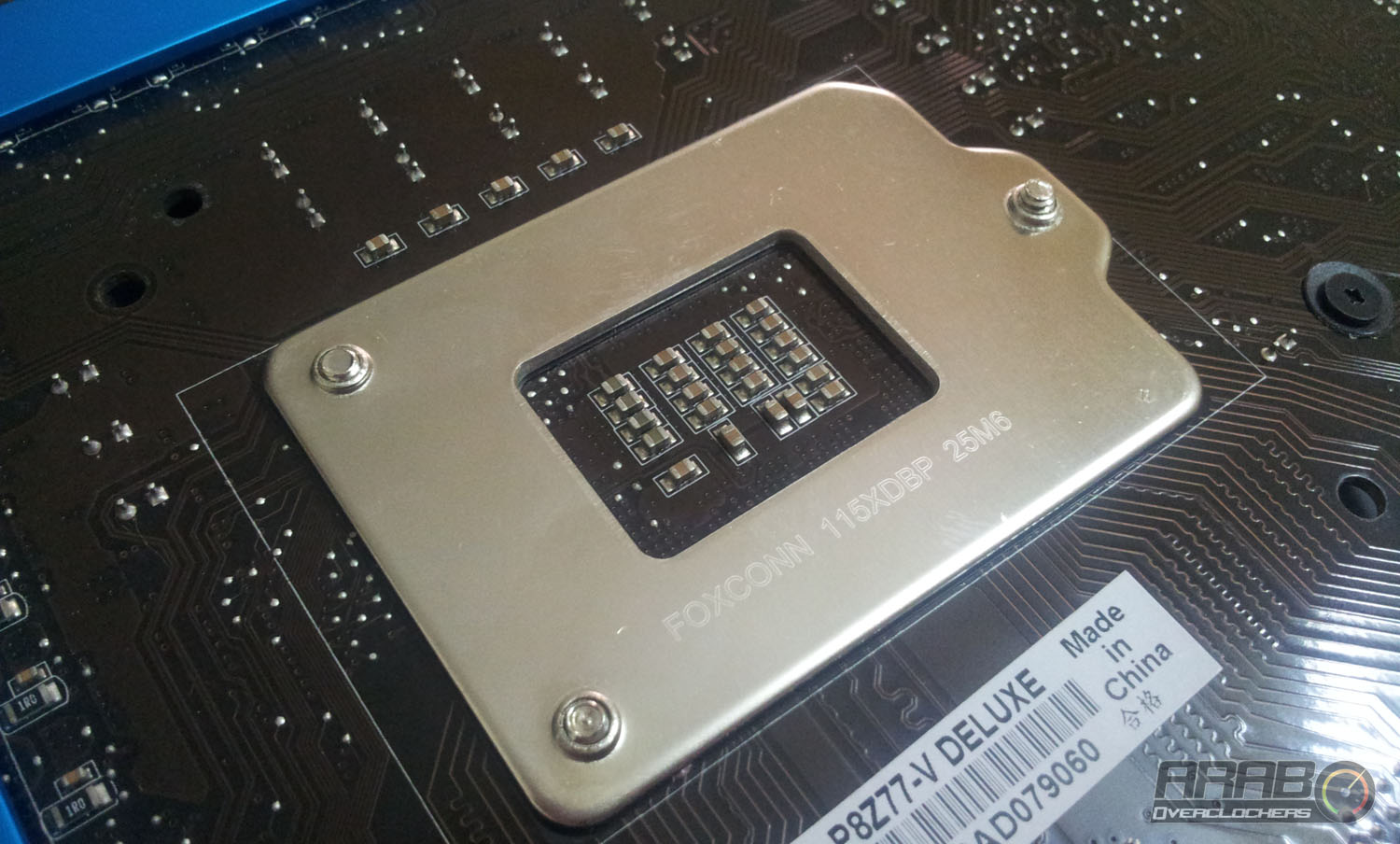

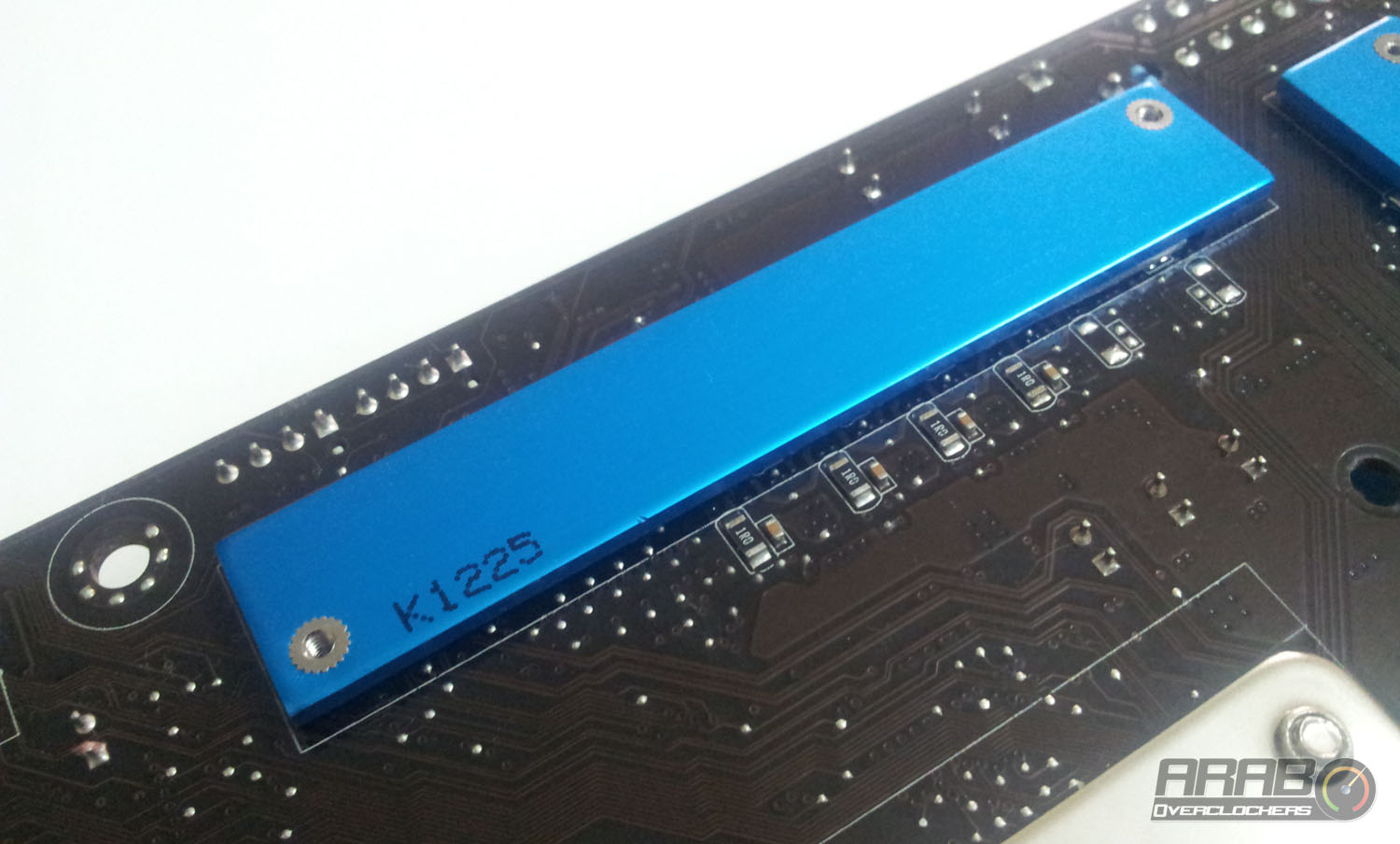

ملاحظة مهمة كما تلاحظون فأن هناك قطعتان من المعدن باللون الازرق بشكل حرف L وهما لتثبيت المشتت العلوي للوحة وفي نفس الوقت تبريد التوصيلات السفلية . ومن الامور الهامة جدا والتي ترونها في الصورة الاخيرة هي ال resistors الكاملة تحت المعالج ، وتقوم بحماية المعالج عند عملية كسر السرعة العالية من مخاطر الاحتراق عندما يحصل اي تغير في كمية الطاقة الواصلة للمعالج. لان نرى resistors كاملة بهذا الشكل في العديد من اللوحات الاخرى من كبار المصنعين حيث تحرص Asus عل تزويد لوحاتها بكل معامل الامان الممكنة .

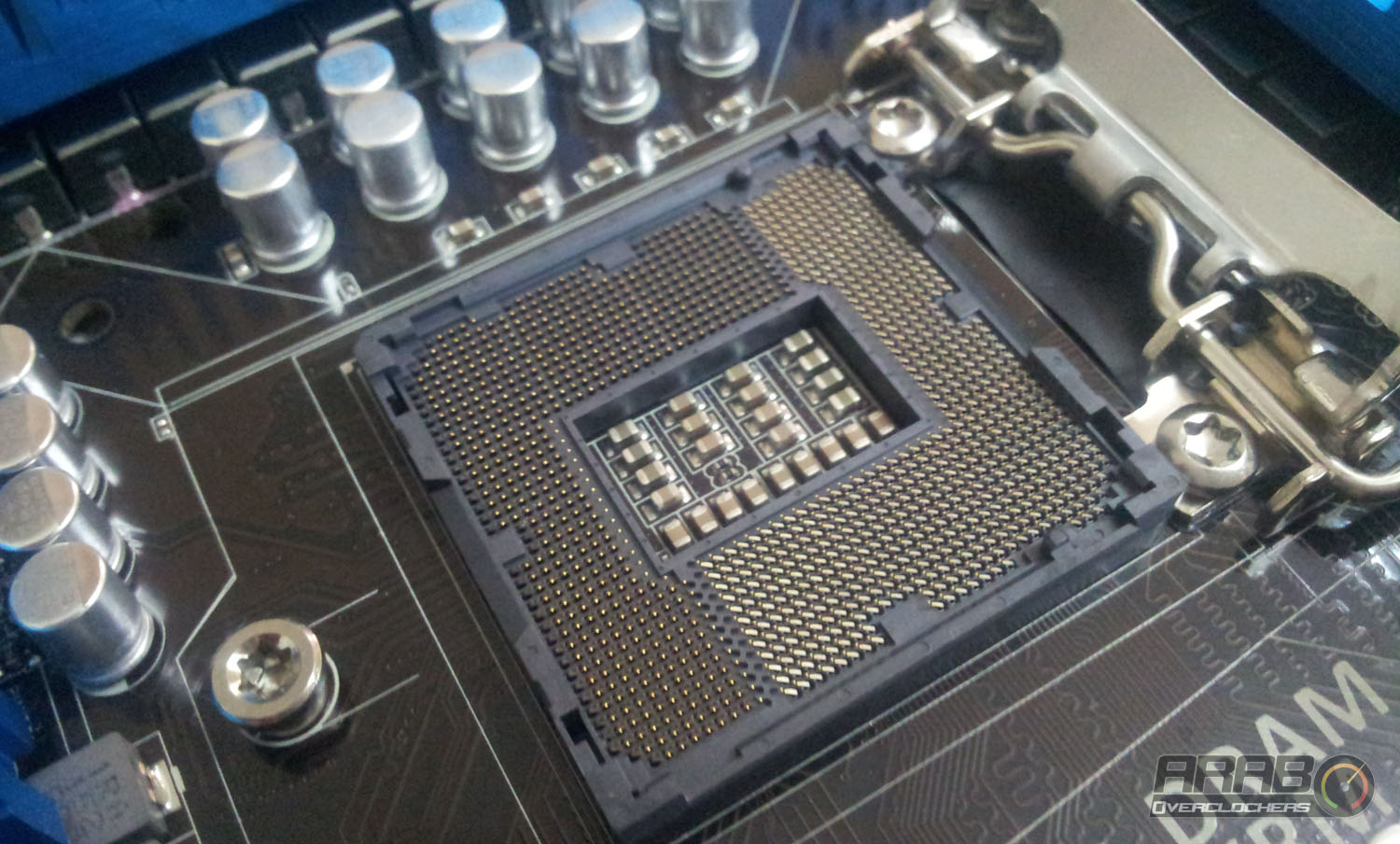

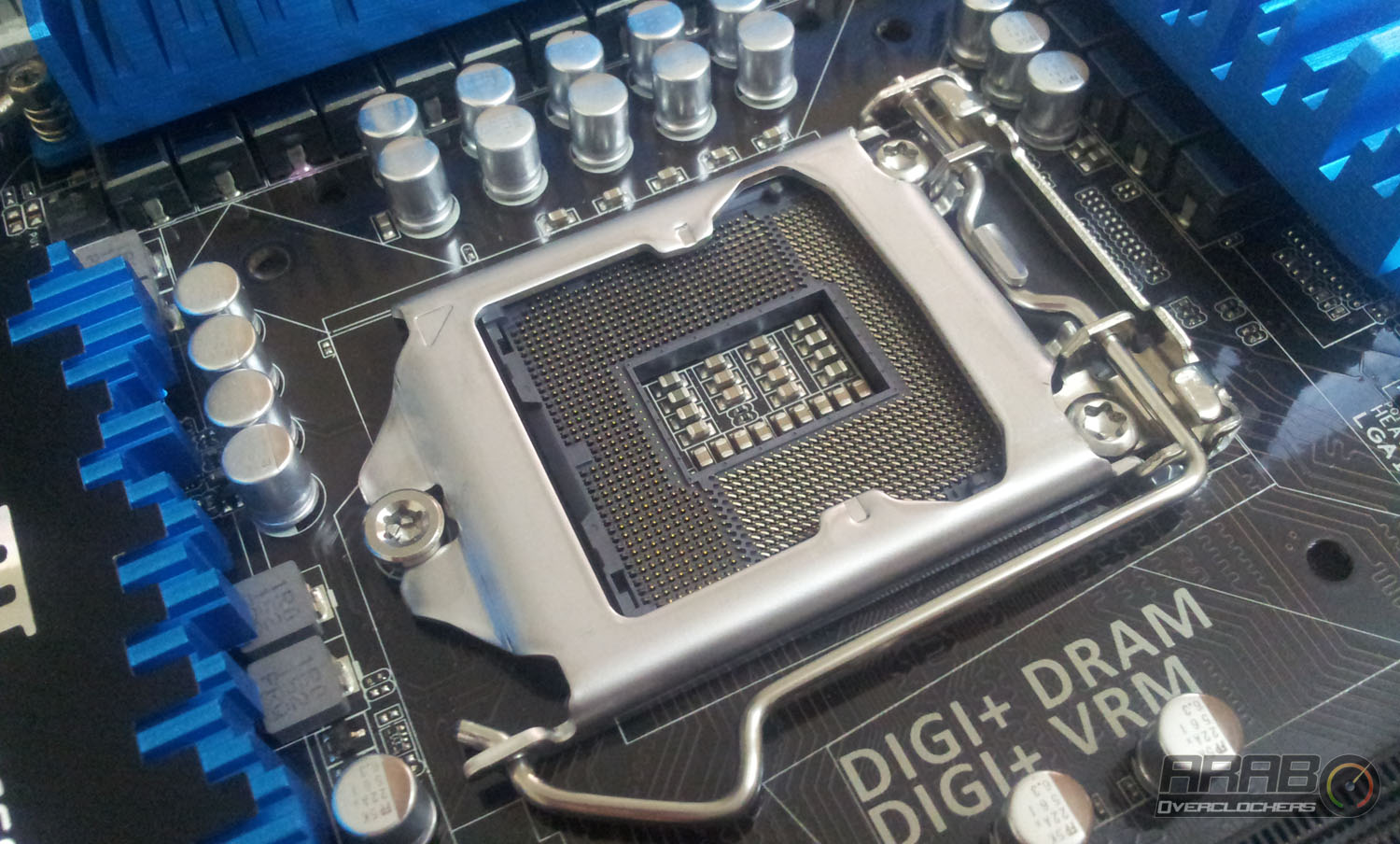

في الصورة السابقة يظهر لنا مقبس المعالج الجديد المزود ب 1155 ابرة (سن) ، وهو ينقص بسن واحد عن المقبس الذي سبقه 1156 . كما لا يمكن ابدا تركيب معالج بمقبس 1156 على هذا المقبس (هذا الخطأ يتلف المقبس تماما) . والجدير بالذكر ان شركة ASUS راعت اثناء التصميم توسيع المنطقة حول المقبس حتى يتم تركيب المشتتات الاحترافية بسهولة دون ان تلاصق قطعة اخرى على اللوحة .

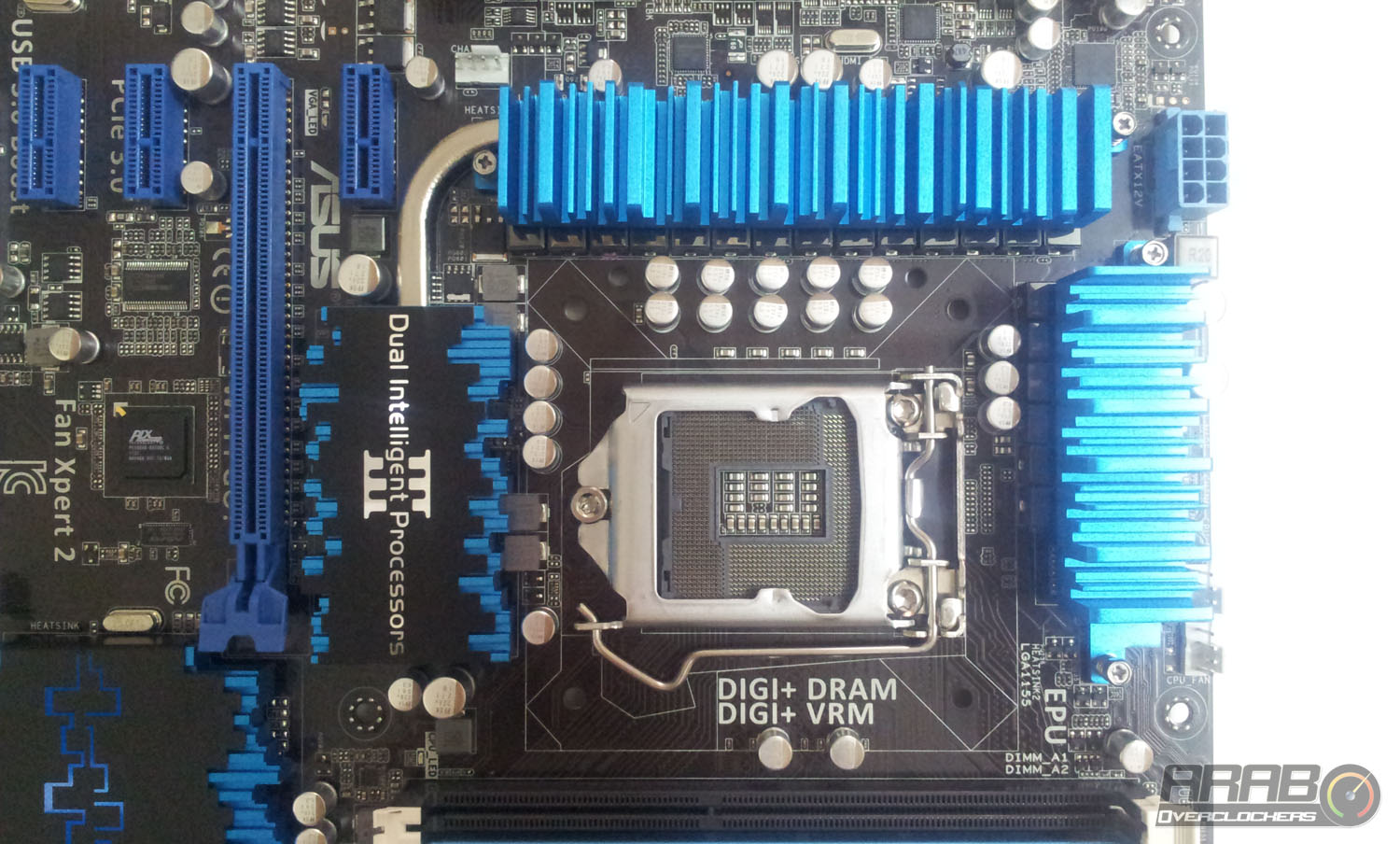

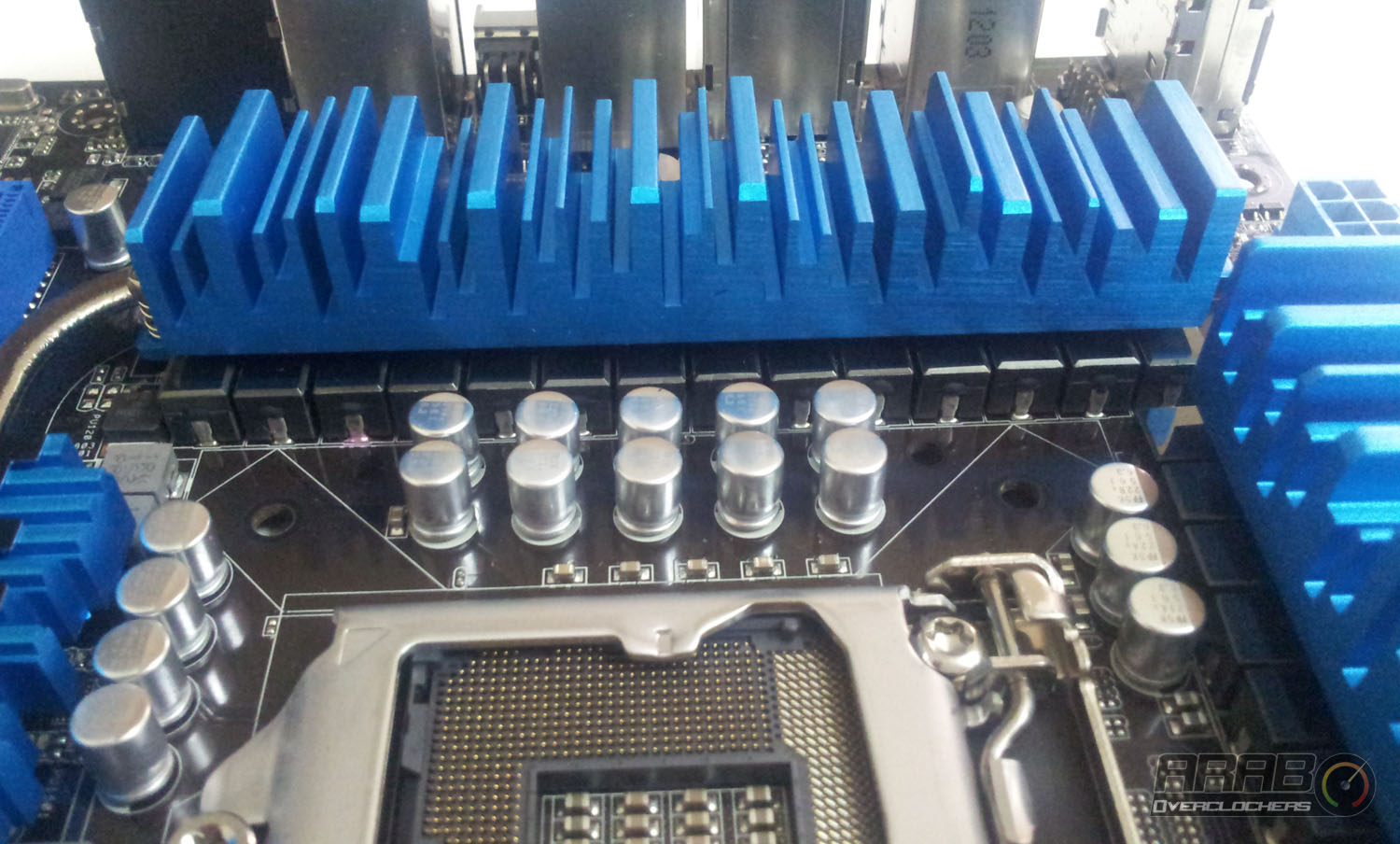

بجوار مقبس المعالج نجد المكثفات ودوائر الطاقة التي تغذي المعالج بالطاقة الازمة لعمله ، يأتي تصميم دوائر الطاقة Power Phase في لوحة اسوس P8Z77-V DELUXE مختلفا حيث يعتمد على تقنية وتصميم 8 + 2 Phase Extreme Engine Digi+ الذي يسمح بتغذية المعالج بالطاقة الازمة للحصول على اعلى كسر ممكن للسرعة دون الخوف من الانخفاض المفاجئ في الطاقة لاي سبب وقامت اسوس بتحسن تصميم الدوائر وكيفية عملها تحت اسم SMART DIGI+ .

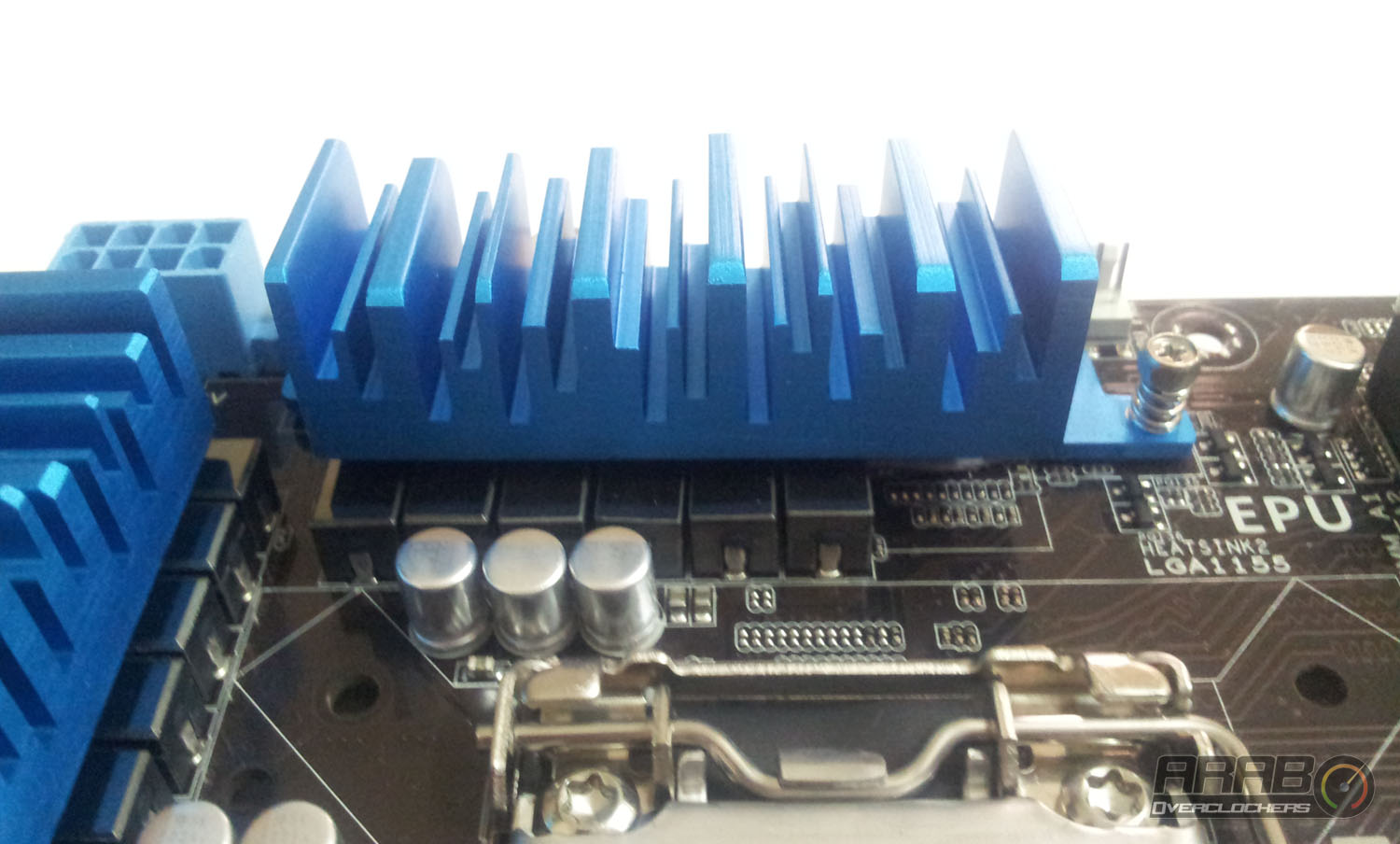

ويظهر المشتت الصغير بلونه الازرق ، وهو عبارة عن مشتتان منفصلان بدون اي انابيب حرارية من معدن الالومنيوم .
وتعتمد اللوحة معيار VRD 12 Voltage Regulator Down لتحسين عملية امداد المعالج بالطاقة اللازمة تحت كل الظروف ، كما يساعد ايضا تقليل الطاقة في حالة عدم عمل المعالج (لاحظنا استخدام ECS لهذا المعيار في جميع لوحاتها منذ وقت).

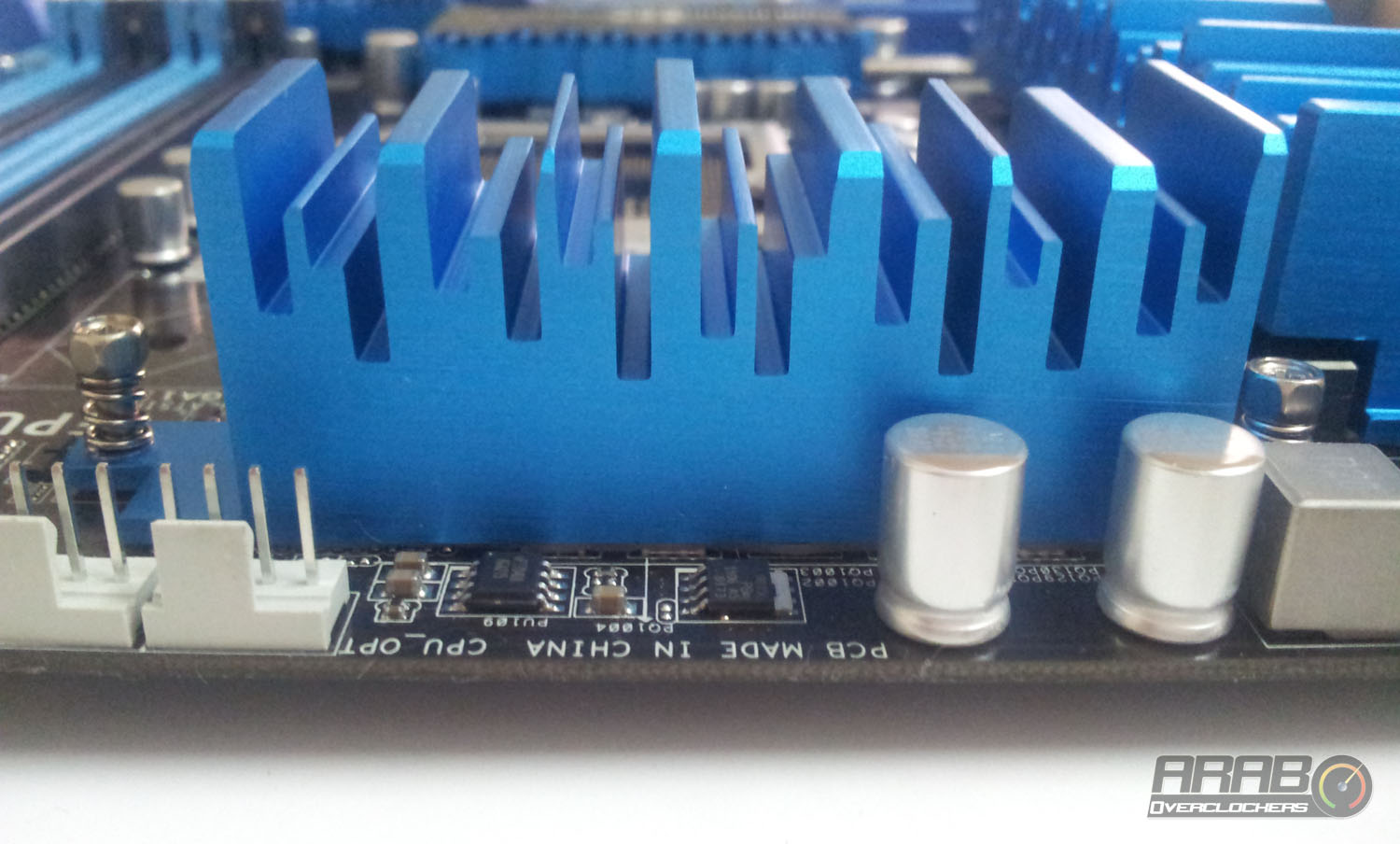

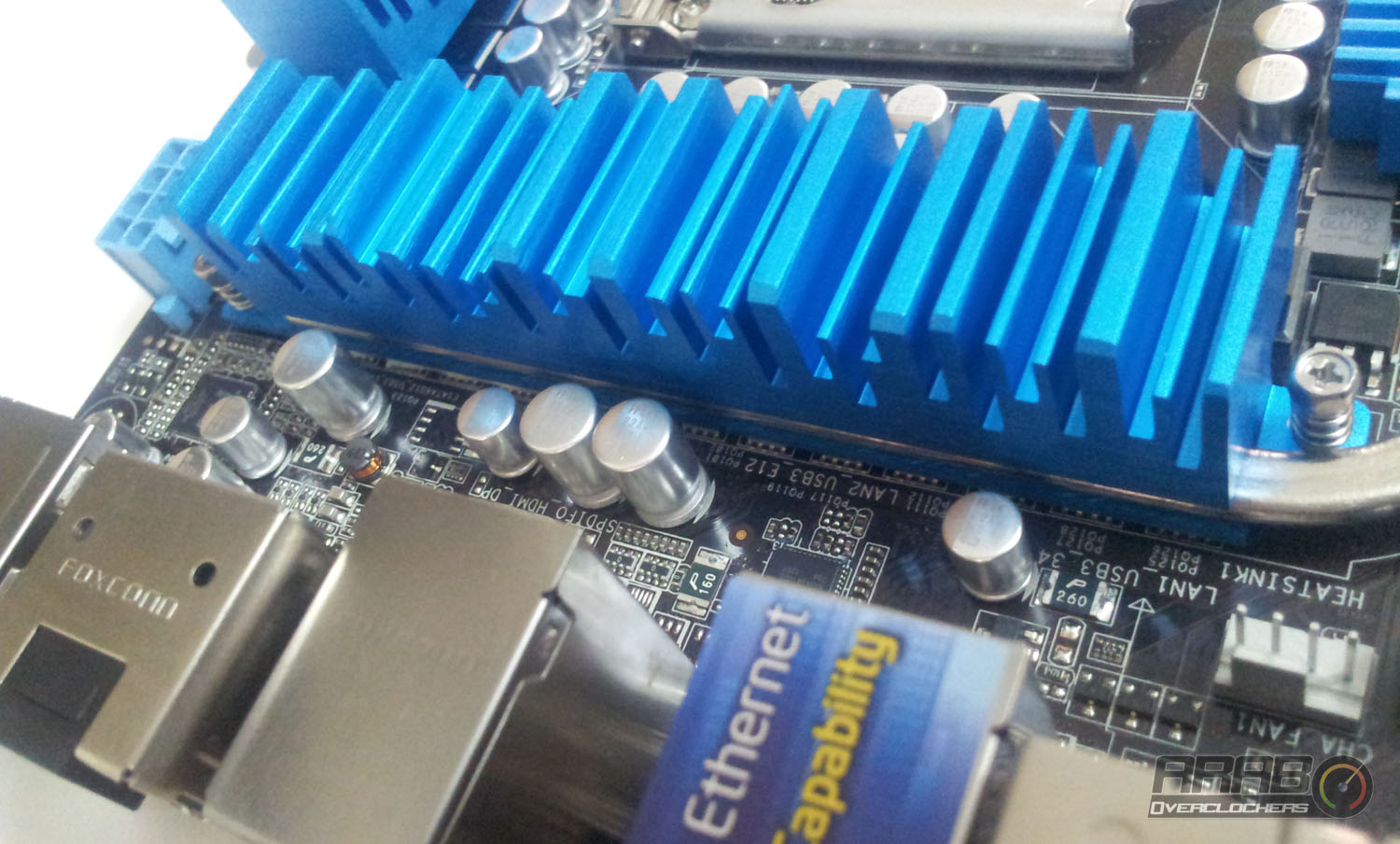

تظهر لنا المشتتات بتصميمها الغريب ولونها المميز ، الفتحات نحتت في المشتتات بهذا الشكل لكي تساعد تدفق الهواء في المرور بين هذه الفتحات مما يؤدي الى تبريد افضل ومباشر .

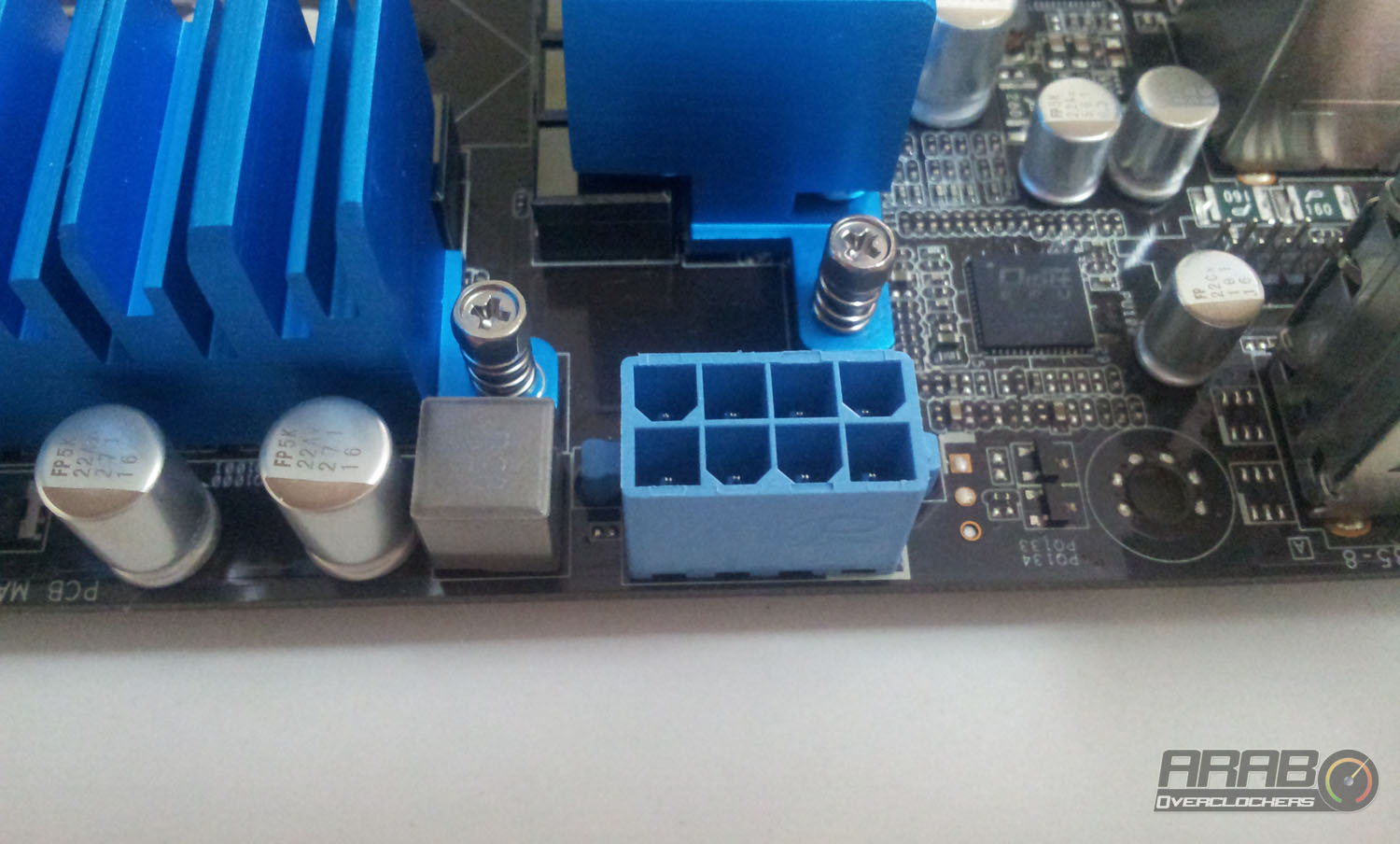

خلف المشتت مباشرة هناك مقبس تزويد المعالج بالطاقة 8 بن (ابر) وهو كافي لامداد معالجات جيل ساندي بريدج القديم وجيل ايفي بريدج بالطاقة الكافية للوصول بهم الى ترددات عالية كما يريد المستخدم .
