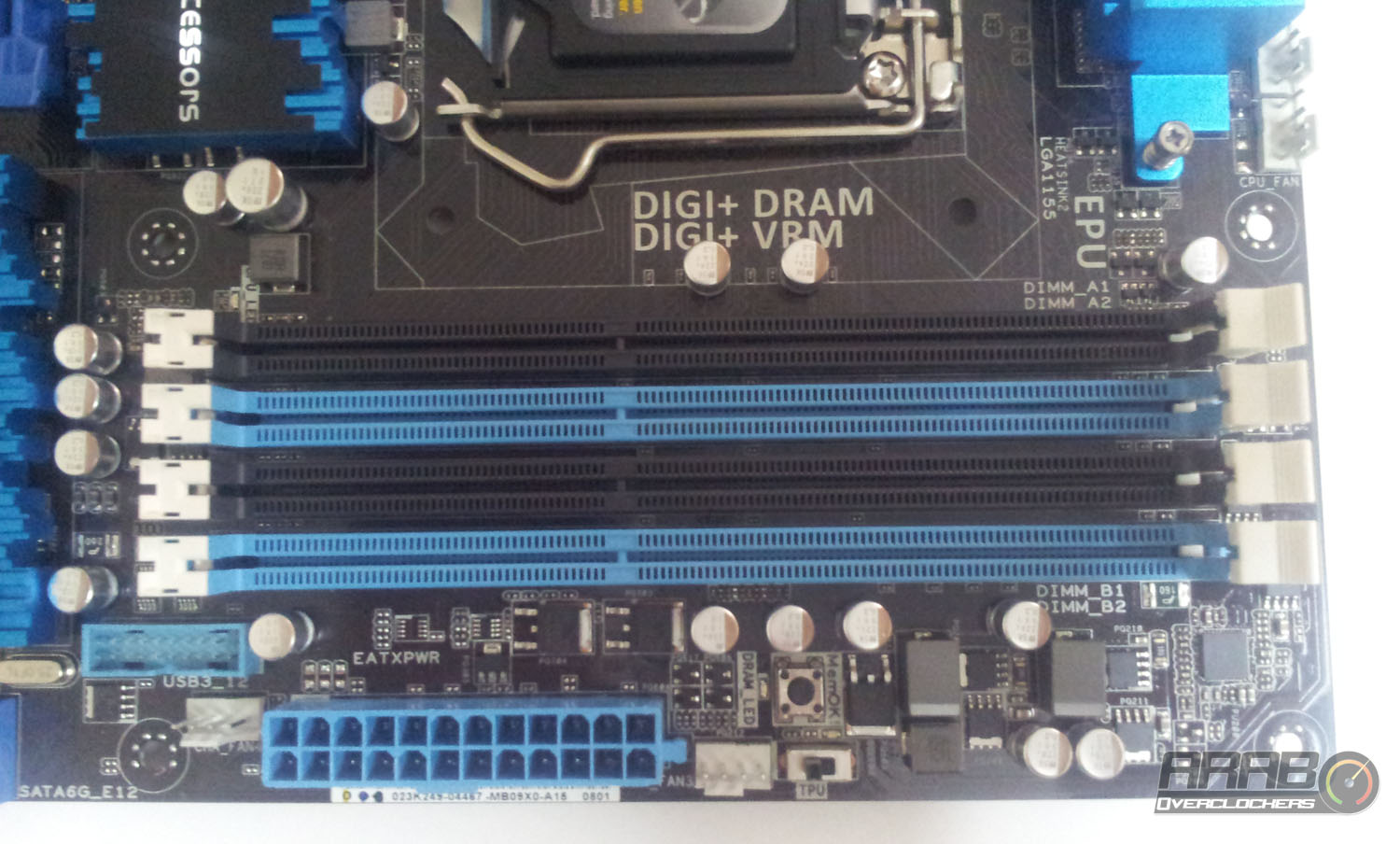

كما نرى فهناك اربعة شقوق مخصصة لتركيب الذواكر من نوع DDR3 ، تدعم خاصية Dual Channel (كما في الجيل الاقدم) ولكن هذه المرة تأتي بدعم تركيب شرائح ذاكرة بمجموع 64 جيجا لكل الشقوق . تأتي الشقوق باللونين (الاسود و الازرق) للتسهيل على المستخدم حيت تركيب اطقم الذاكرة .

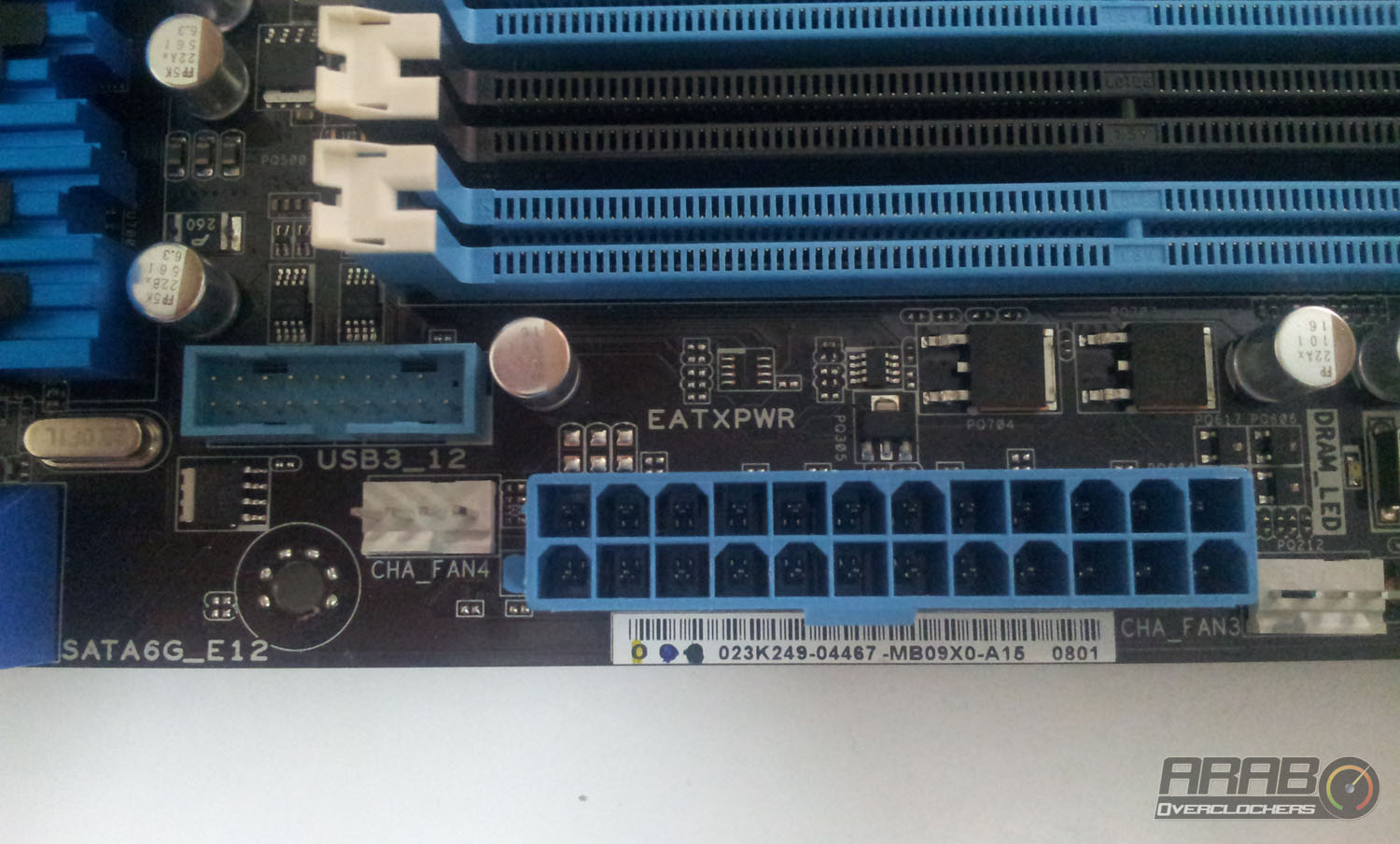

وبالاسفل نجد مقبس تزويد اللوحة بالطاقة 24 بن (ابرة) ، وهذا المقبس معياري في جميع اللوحات الام
اسفل شقوق الذواكر دائرة طاقة كاملة لامداد الذواكر بالطاقة ومساعدة المستخدم بالوصول بها الى اعلى ترددات تسمح بها الذواكر دون ان يكون هناك نقص في الامداد بالطاقة .

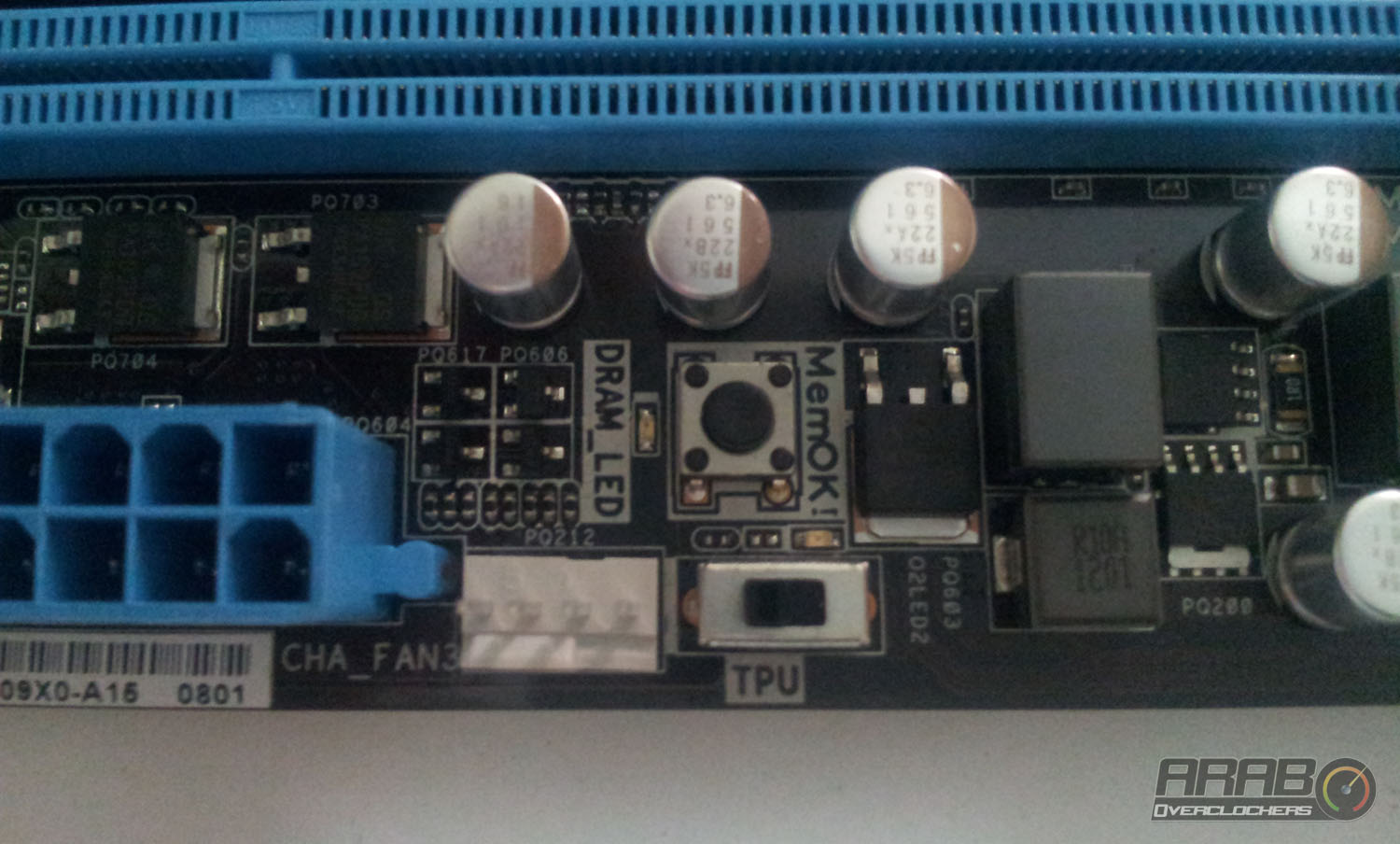

وبالاسفل يوجد زر صغير كما هو ظاهر في الصورة ، حين الضغط عليه اثناء اقلاع اللوحة فأنه يقوم بفحص الذاكرة MemOK ، اما اذا تم استخدامه اثناء عمل النظام فأنه يقوم برفع تردد تشغيل الذواكر اليا لاعلى تردد يحقق الثبات اثناء العمل . وبجانب الزر توجد مجموعة من الاضواء LED تبين حالة الذاكرة اثناء التشغيل .
ونرى زر ال TPU الذي يحسن ويساعد على عملية كسر السرعة من خلال برنامج AI المرفق مع اللوحة .
على يسار مقبس تزويد اللوحة بالطاقة نجد منفذ USB 3 اضافي للتوصيل .

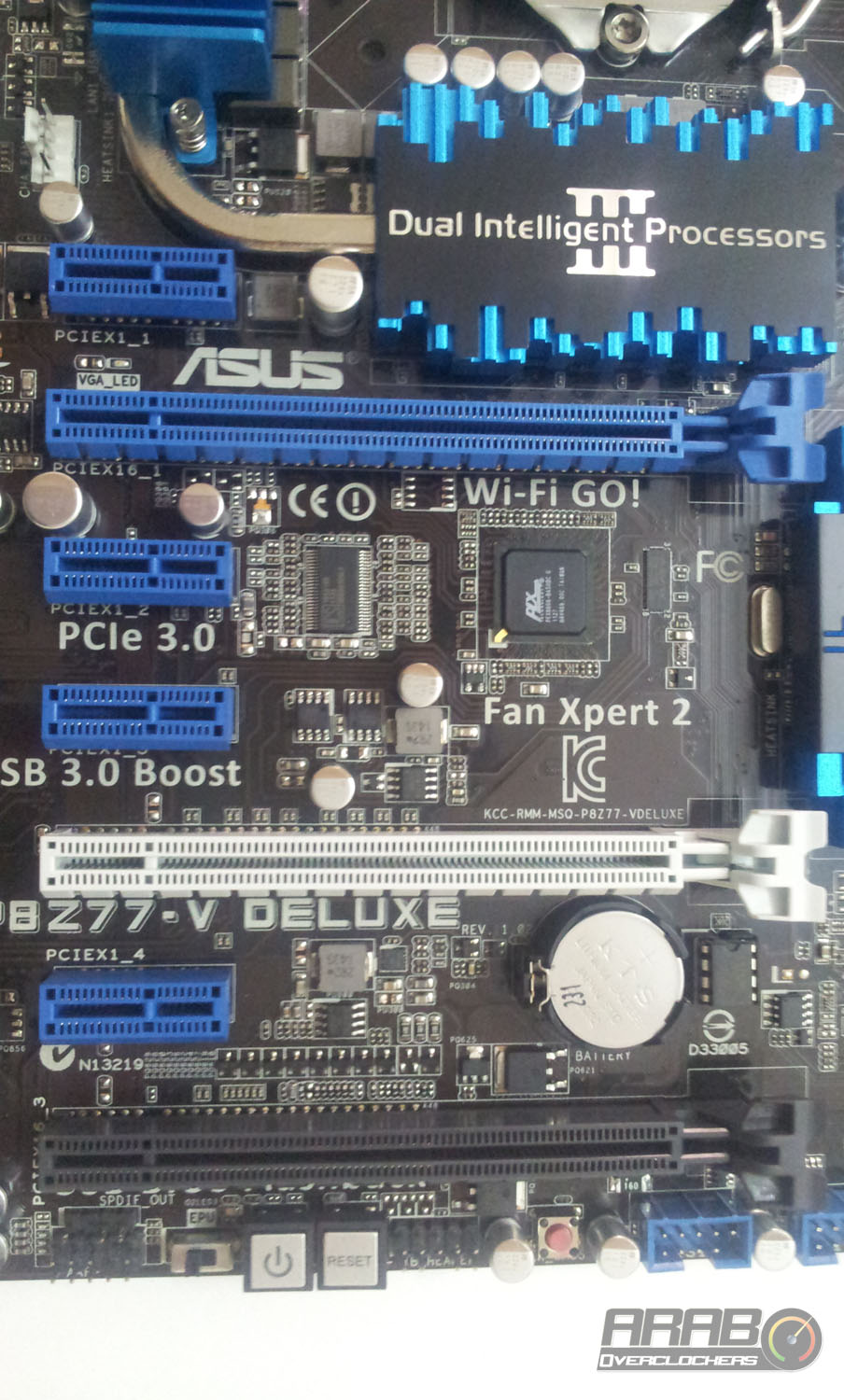

شقوق التوسعة وتركيب البطاقات كما تظهر في الصورة من الاعلى الى الاسفل :
- شق PCI-E x1 من الجيل الثاني
- شق PCI-E x16 من الجيل الثالث
- شقي PCI-E x1 من الجيل الثاني على التوالي
- شق PCI-E x16 من الجيل الثالث
- شق PCI-E x1 من الجيل الثاني
- شق PCI-E x16 من الجيل الثالث

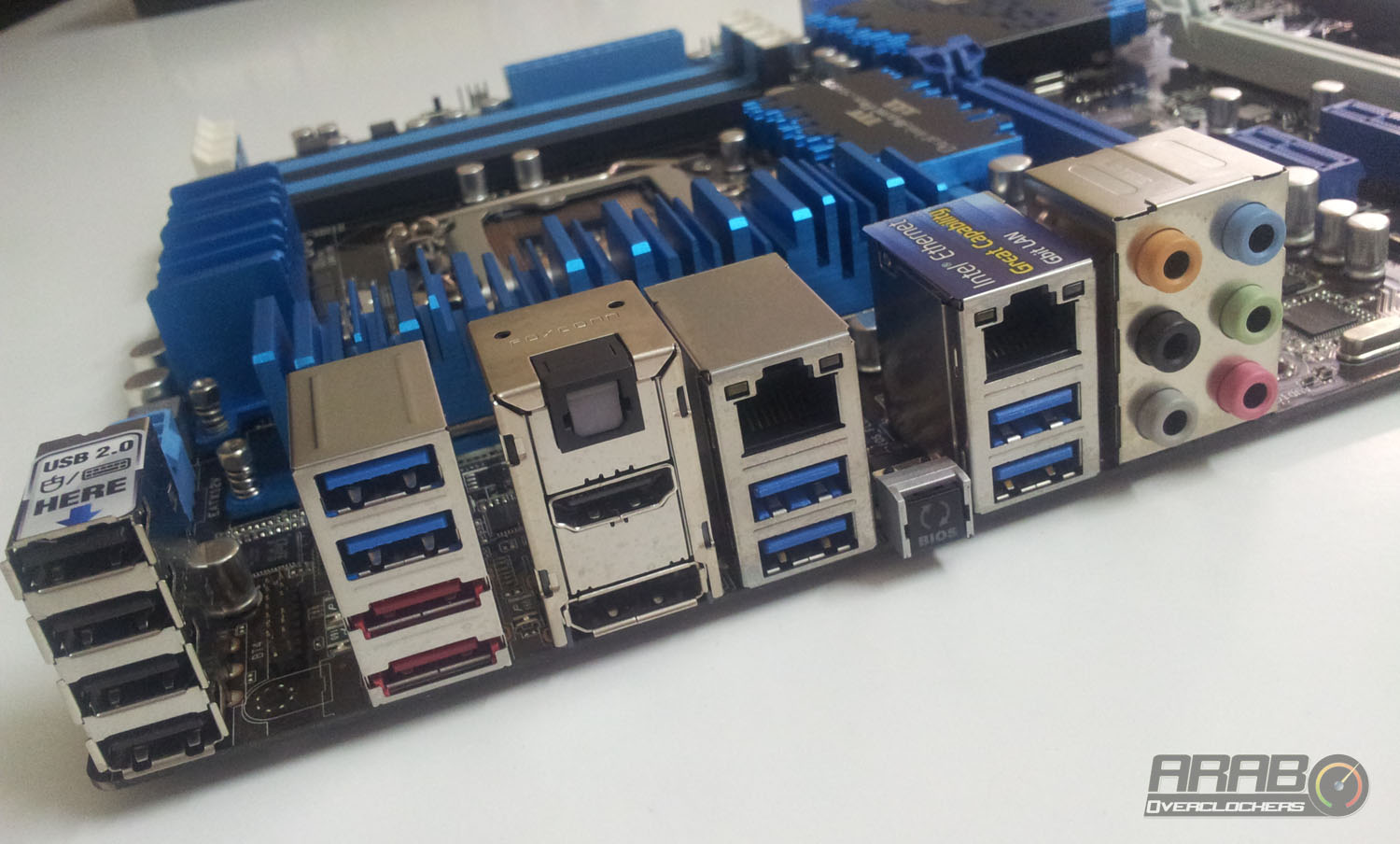

تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من :
- اربعة منافذ USB 2.0
- ستة منافذ USB 3.0
- منفذ رقمي للصوت
- منفذ HDMI للتوصيل بشاشة عرض
- منفذ DisplayPort للتوصيل بشاشة عرض
- منفذا eSATA
- منفذا RJ45 للتوصيل بالشبكة
- منفذ الصوت (وبه ستة فتحات “ اقنية”)
- زر USB BIOS Flashback لاعادة شحن ال BIOS من خلال ذاكرة الفلاش

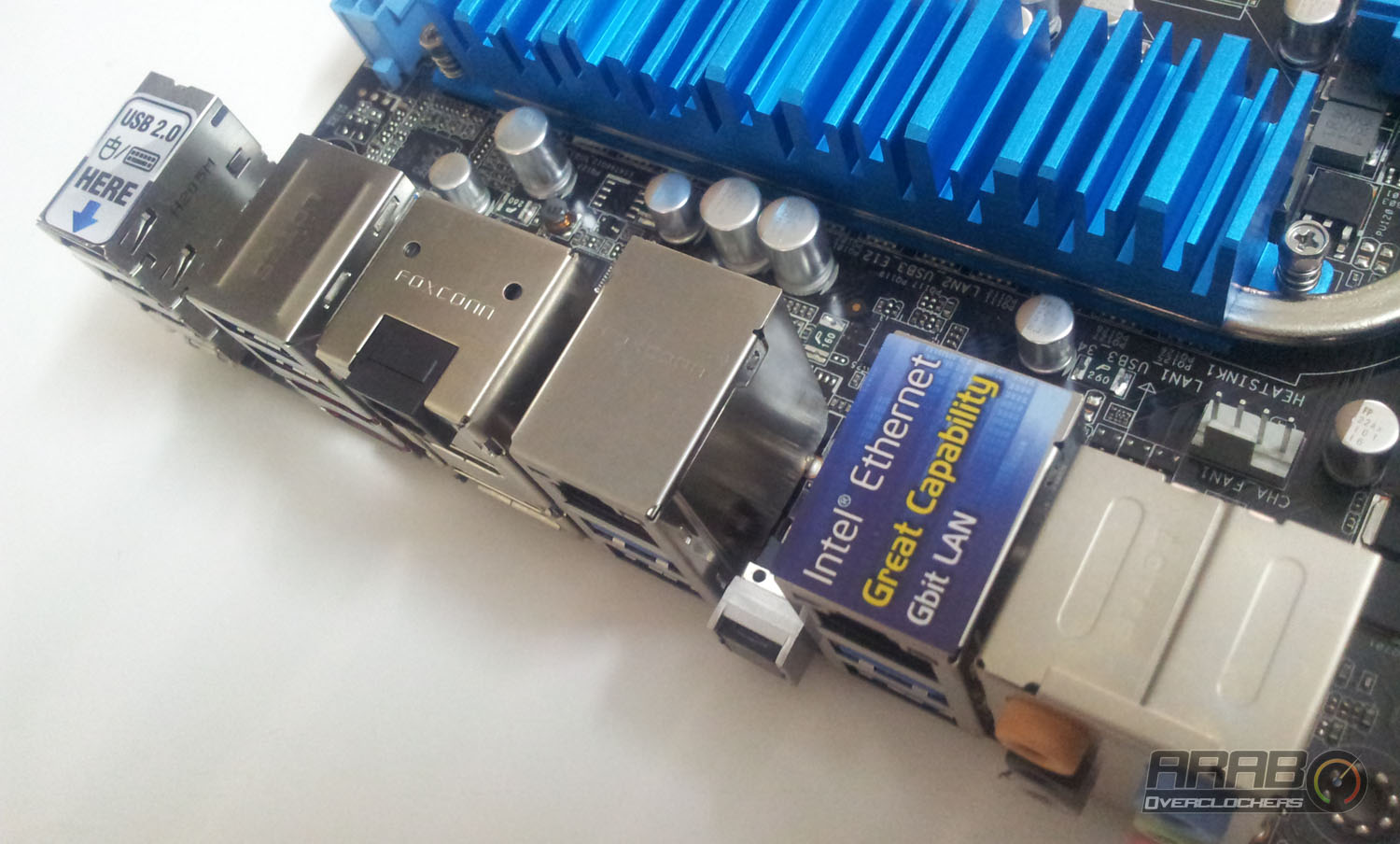

الصورة بالاعلى توضح الملصق الموضوع لاعلام المستخدم باستخدام متحكم Ethernet من شركة انتل بدلا من متحكم RealTek التقليدي ، يسمح المتحكم يسرعة تصل الى 1 جيجابت حين الربط بموزع يدعم هذه السرعة .
