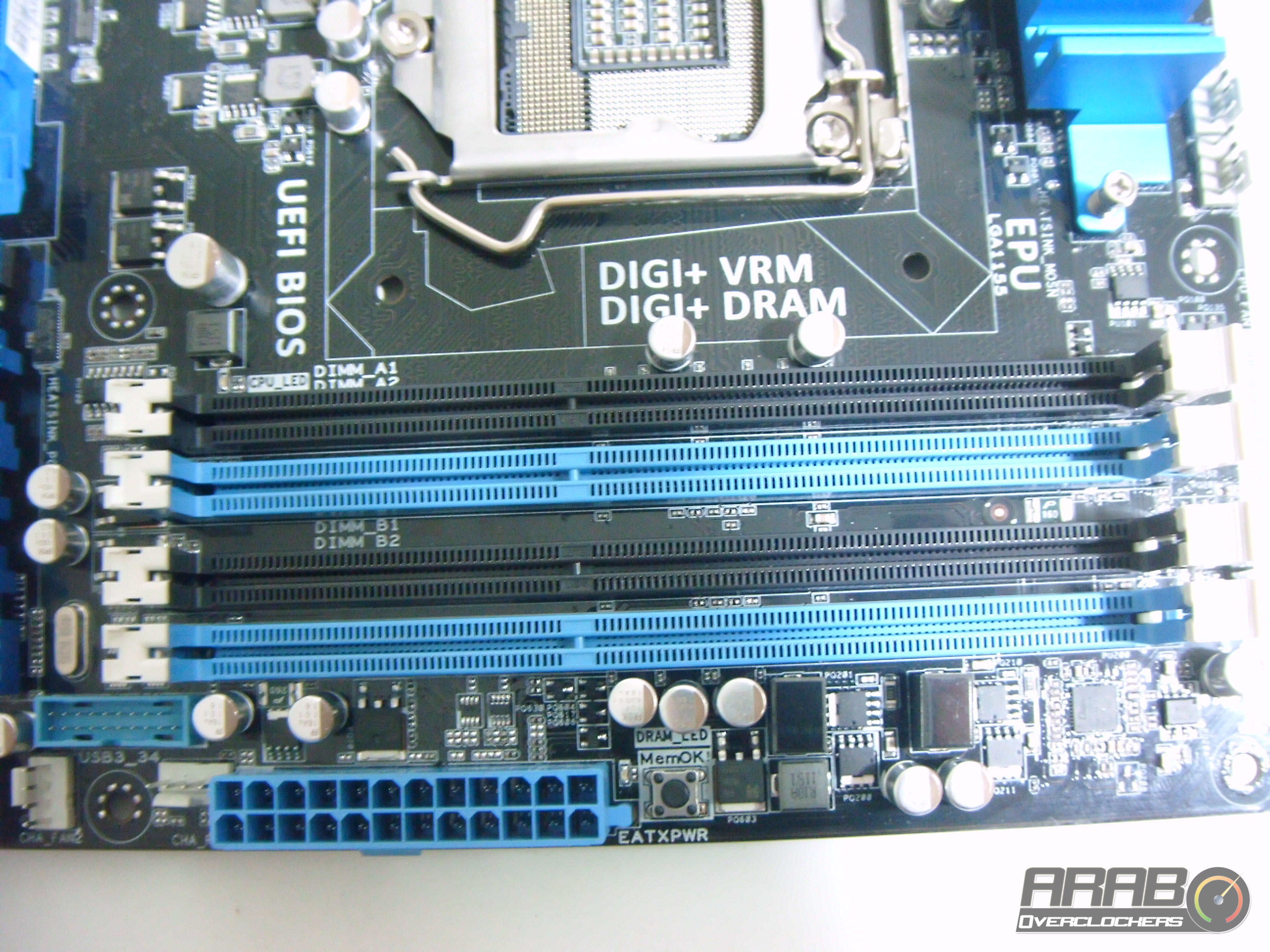

كما نرى فهناك اربعة شقوق مخصصة لتركيب الذواكر من نوع DDR3 ، تدعم خاصية Dual Channel (كما في الجيل الاقدم) ولكن هذه المرة تأتي بدعم تركيب شرائح ذاكرة بمجموع 64 جيجا لكل الشقوق . تأتي الشقوق باللونين (الاسود و الازرق) للتسهيل على المستخدم حيت تركيب اطقم الذاكرة .
وبالاسفل نجد مقبس تزويد اللوحة بالطاقة 24 بن (ابرة) ، وهذا المقبس معياري في جميع اللوحات الام
واسفل شقوق الذواكر دائرة طاقة كاملة لامداد الذواكر بالطاقة ومساعدة المستخدم بالوصول بها الى اعلى ترددات تسمح بها الذواكر دون ان يكون هناك نقص في الامداد بالطاقة .

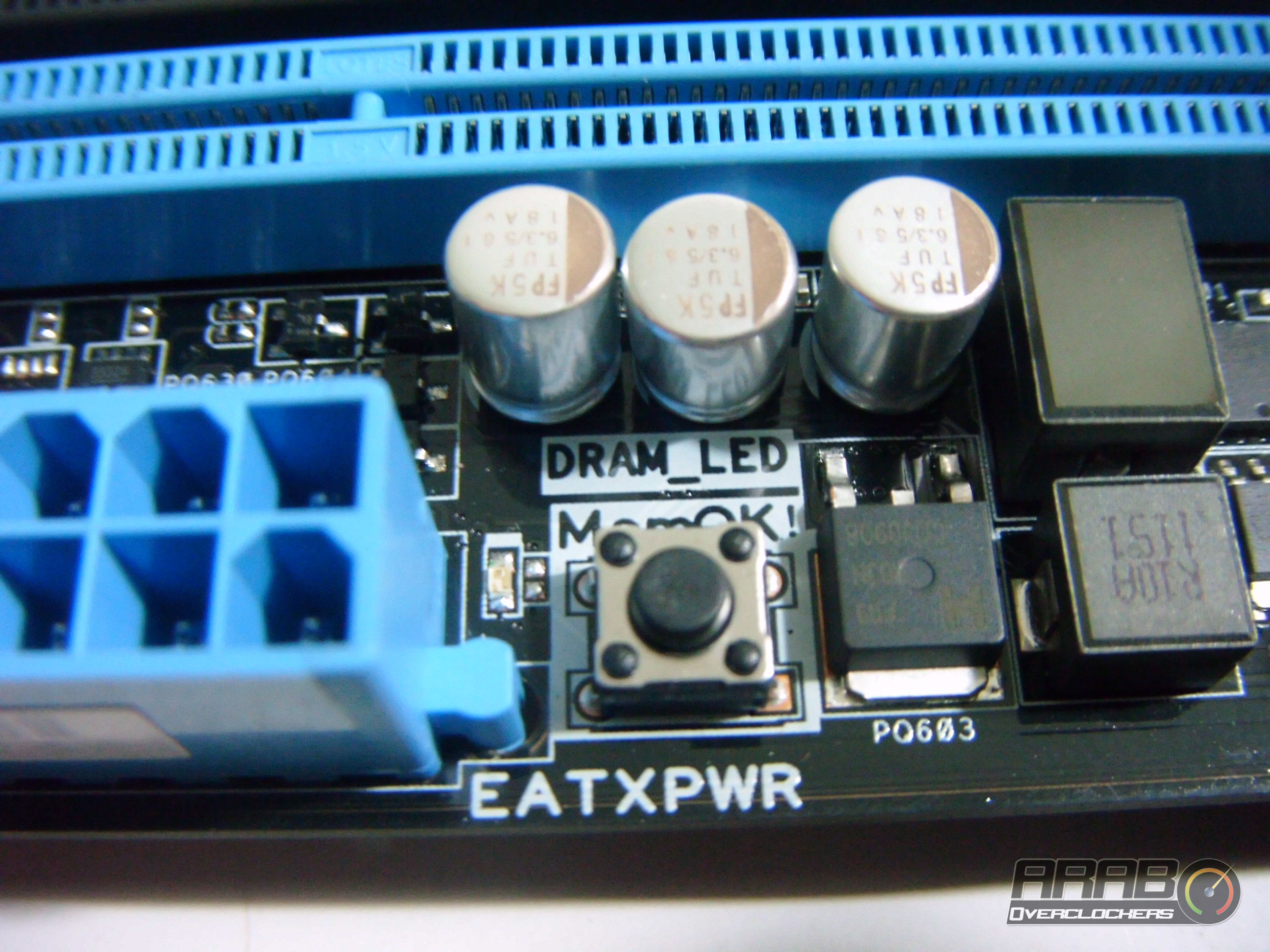

واسفل شقوق الذاكرة يوجد زر صغير كما هو ظاهر في الصورة ، حين الضغط عليه اثناء اقلاع اللوحة فأنه يقوم بفحص الذاكرة MemOK ، اما اذا تم استخدامه اثناء عمل النظام فأنه يقوم برفع تردد تشغيل الذواكر اليا لاعلى تردد يحقق الثبات اثناء العمل . وبجانب الزر توجد مجموعة من الاضواء LED تبين حالة الذاكرة اثناء التشغيل .

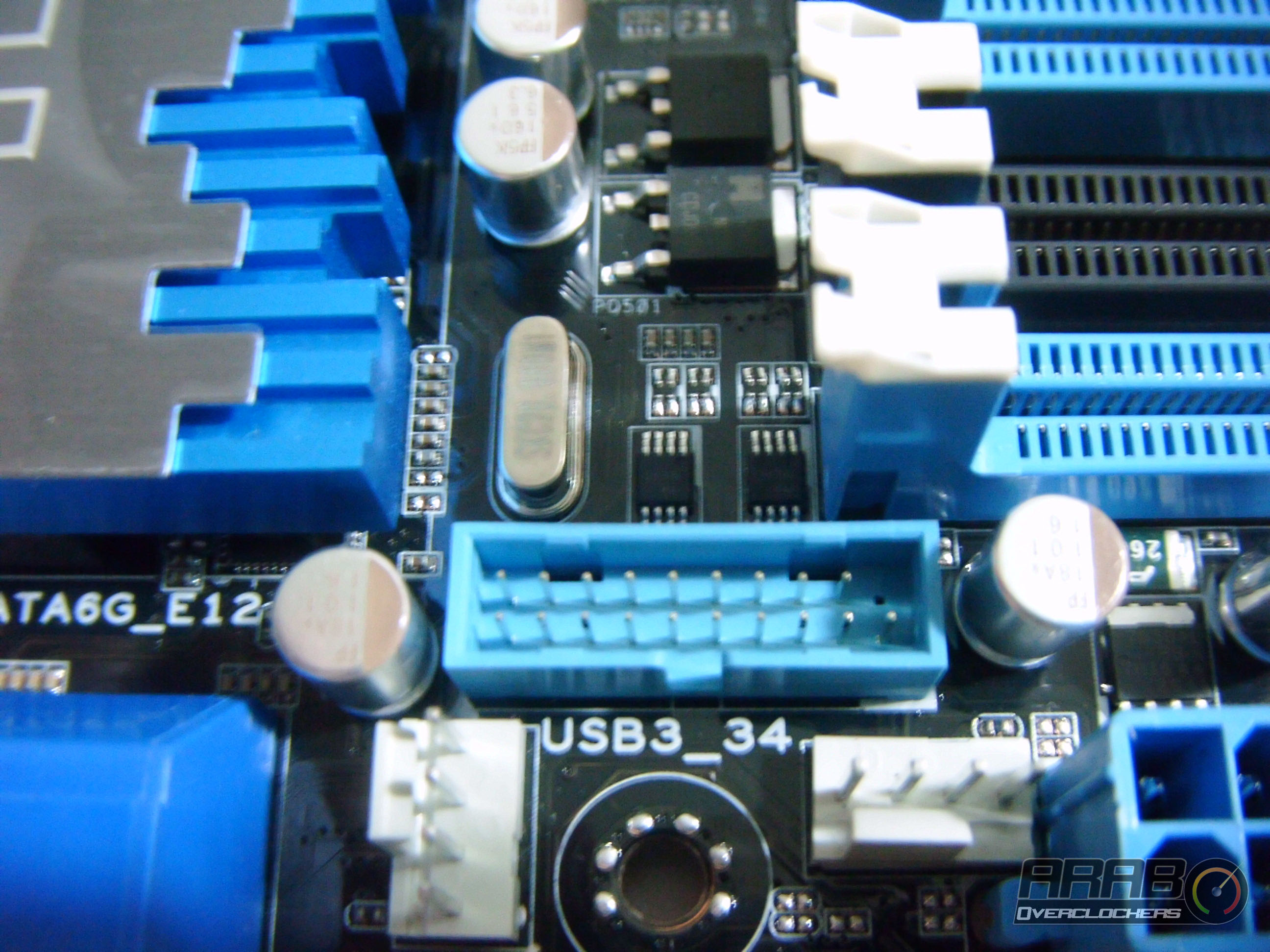

وعلى يسار مقبس تزويد اللوحة بالطاقة نجد منفذ USB 3 اضافي للتوصيل .

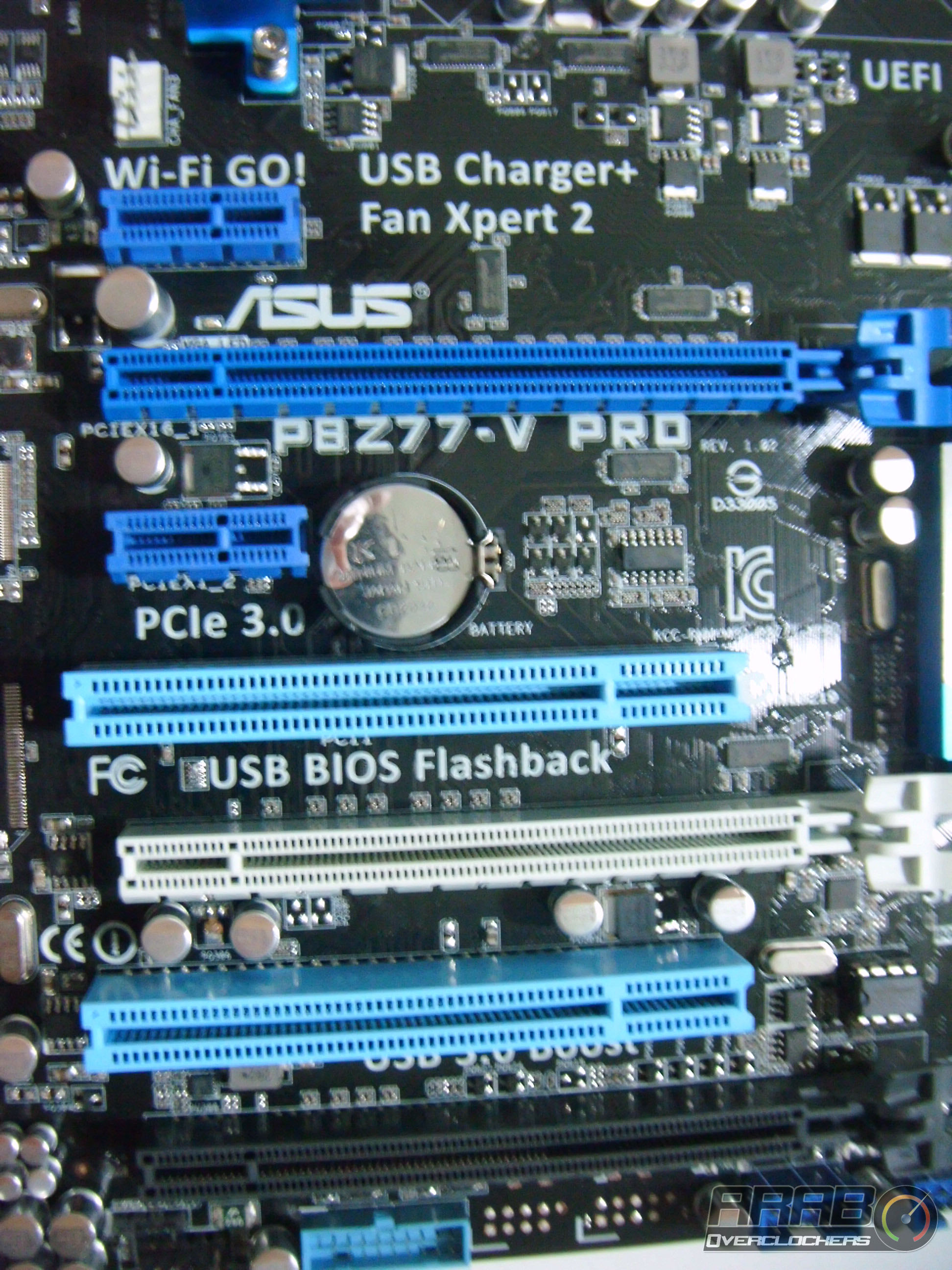

شقوق التوسعة وتركيب البطاقات كما تظهر في الصورة من الاعلى الى الاسفل :
- شق PCI-E x1 من الجيل الثاني
- شق PCI-E x16 من الجيل الثالث
- شق PCI-E x1 من الجيل الثاني
- شق PCI 32Bit
- شق PCI-E x16 من الجيل الثالث
- شق PCI 32Bit
- شق PCI-E x16 من الجيل الثالث

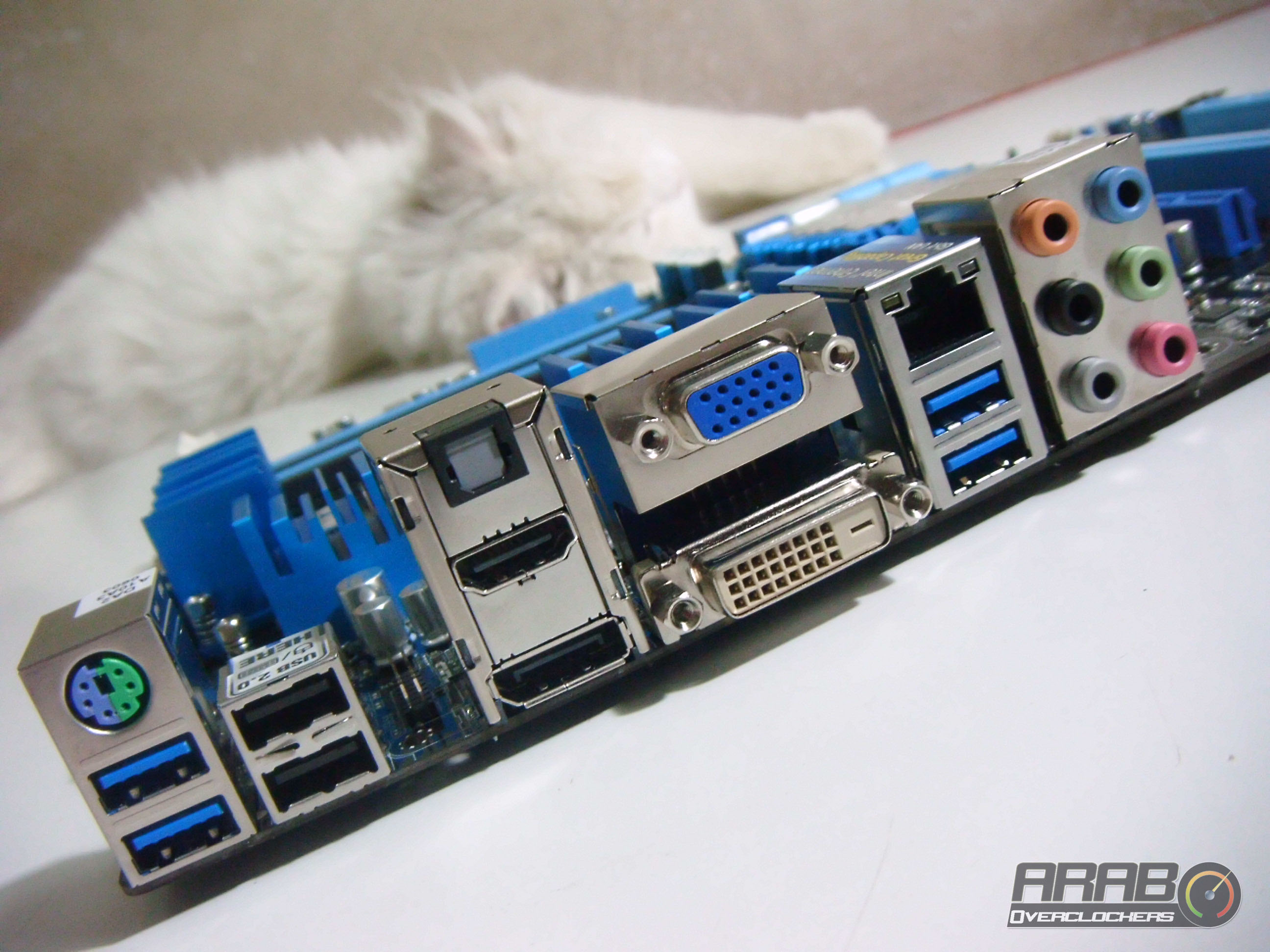

كما ترون في الصورة قطتي وقد غلبها النعاس اثناء تصوير اللوحة ، كانت طوال وقت التصوير تريد اللعب باللوحة ، نعود للمهم .
تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من :
- منفذ PS/2 لتوصيل لوحة مفاتيح او فأرة (ماوس)
- منفذان USB 2.0
- اربعة منافذ USB 3.0
- منفذ رقمي للصوت
- منفذ HDMI للتوصيل بشاشة عرض
- منفذ DVI للتوصيل بشاشة عرض
- منفذ D-SUB للتوصيل بشاشة عرض
- منفذ eSATA
- منفذ RJ45 للتوصيل بالشبكة
- منفذ الصوت (وبه ستة فتحات “ اقنية”)
