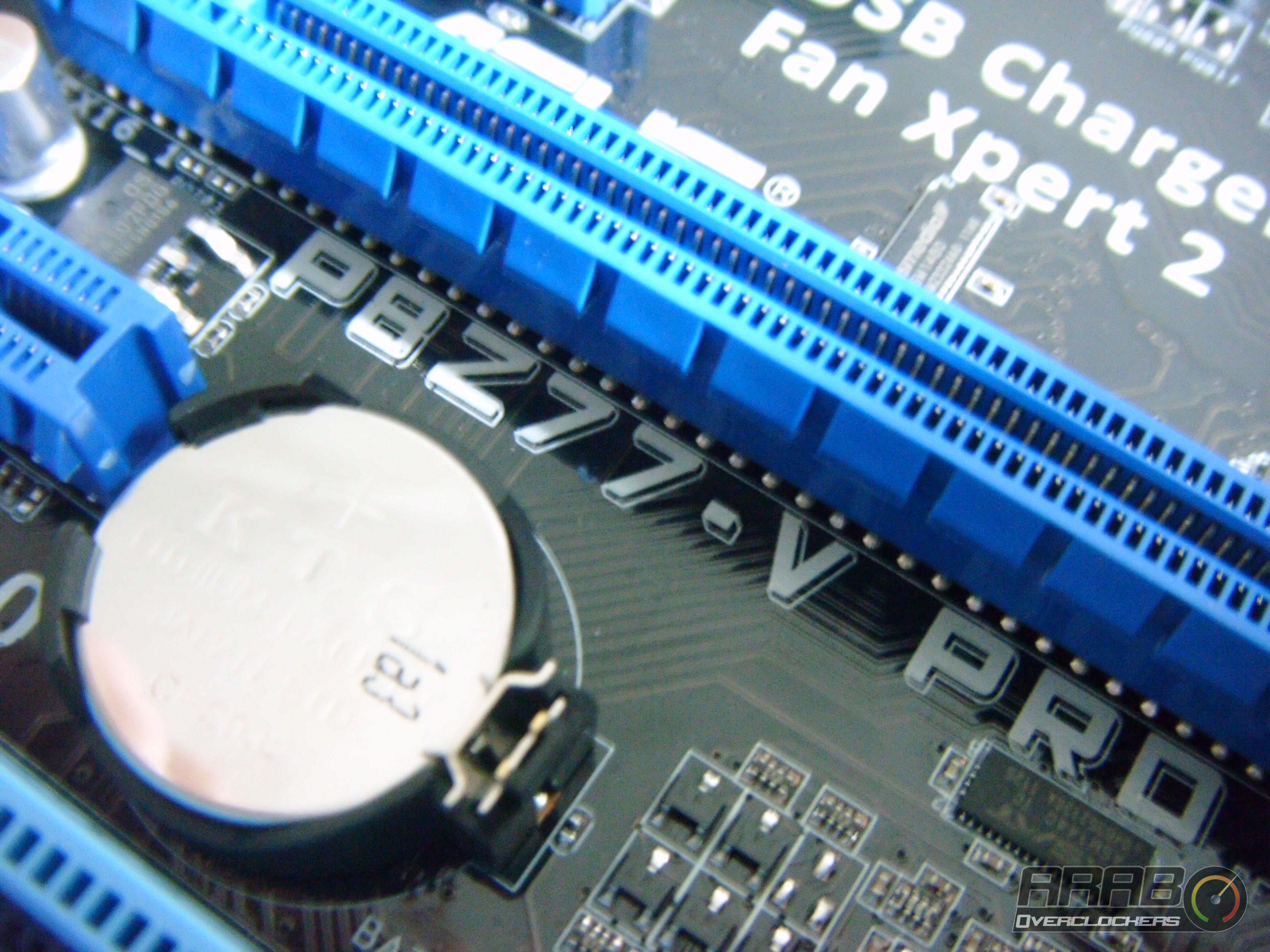

بين شقوق PCE-E نجد اسم اللوحة كاملا P8Z77-V PRO واسفل منه البطارية التي تمد ال BIOS بالطاقة للحفاظ على الاعدادات .

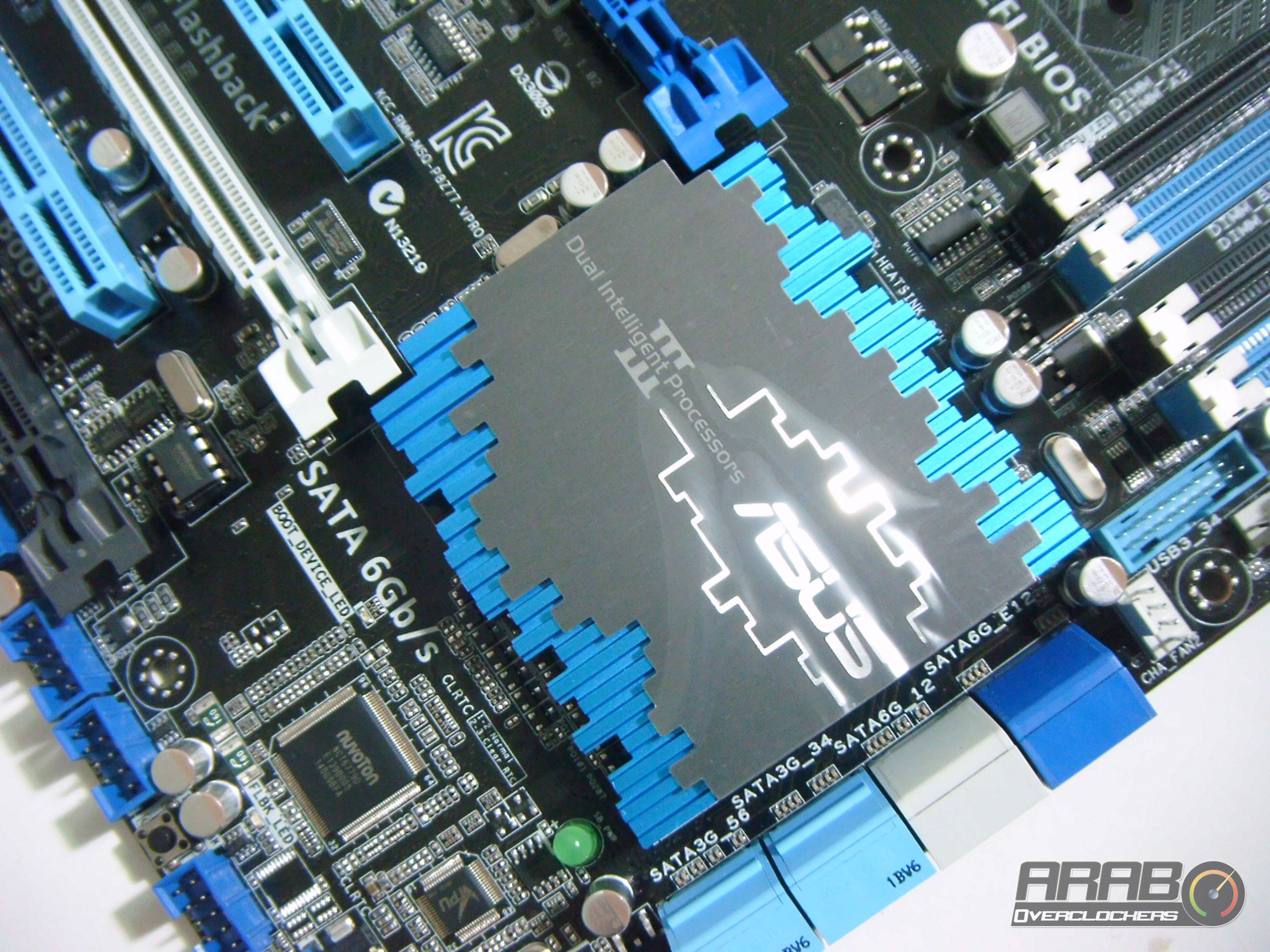

في الصور اعلاه يظهر لنا مشتت جسر انتل الجنوبي والذي يتحكم في اغلب وظائف الادخال والاخراج على اللوحة بالاضافة الى عملية التحويل من ناقل الى اخر ، المشتت يتكون من لونين الرمادي المعدني والازرق المعدني في تناغم كامل وجميل مما يضفي الى اللوحة شخصيتها الخاصة بها ، وتم تصميم المشتت بطريقة تجعل الهواء المنتفق يلامس السطح والجوانب مباشرة مما يؤدي على برودة مادة الالومنيوم وبالتالي يتم تشتيت الحرارة على الشريحة اسفل منه .

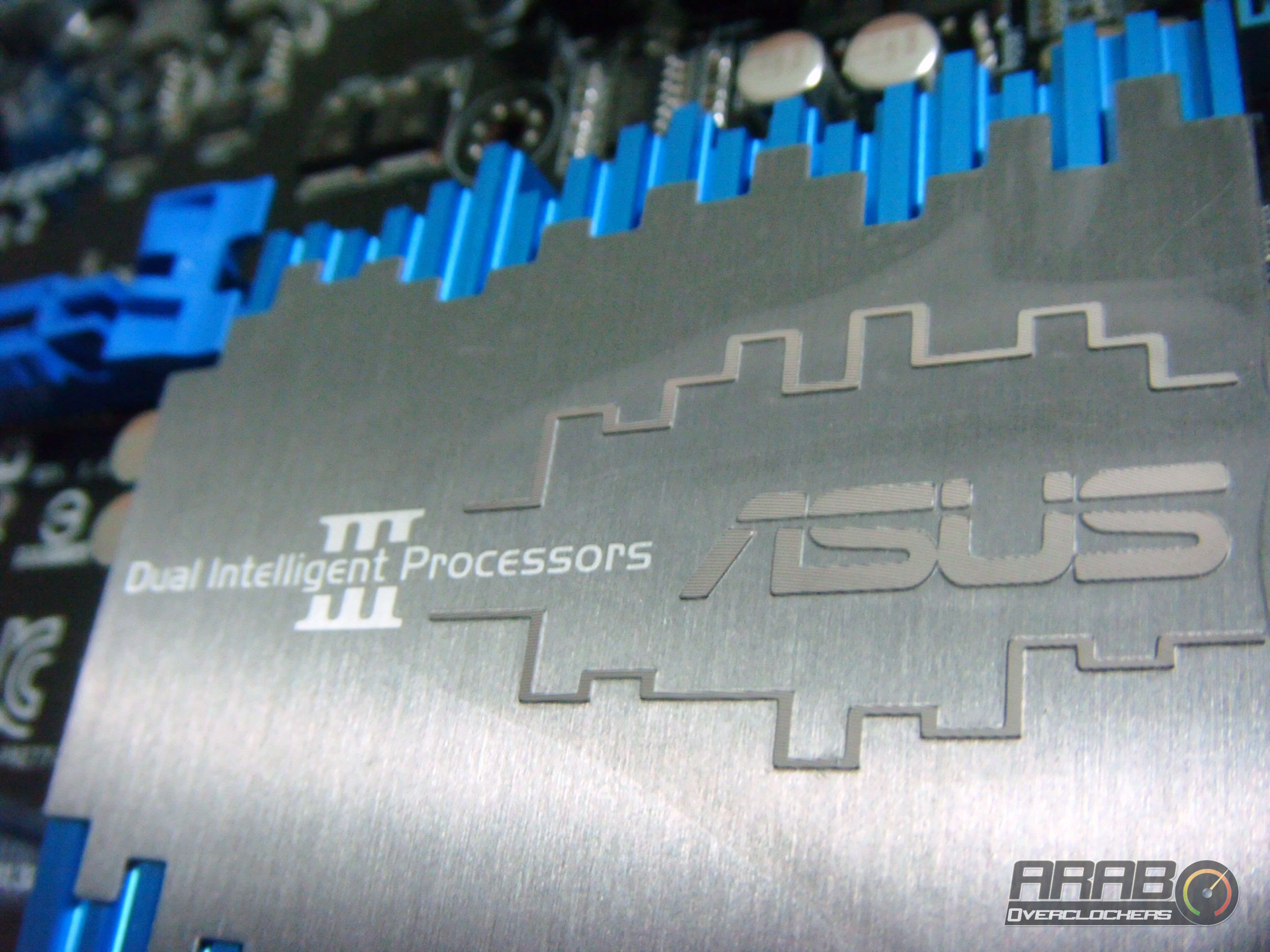

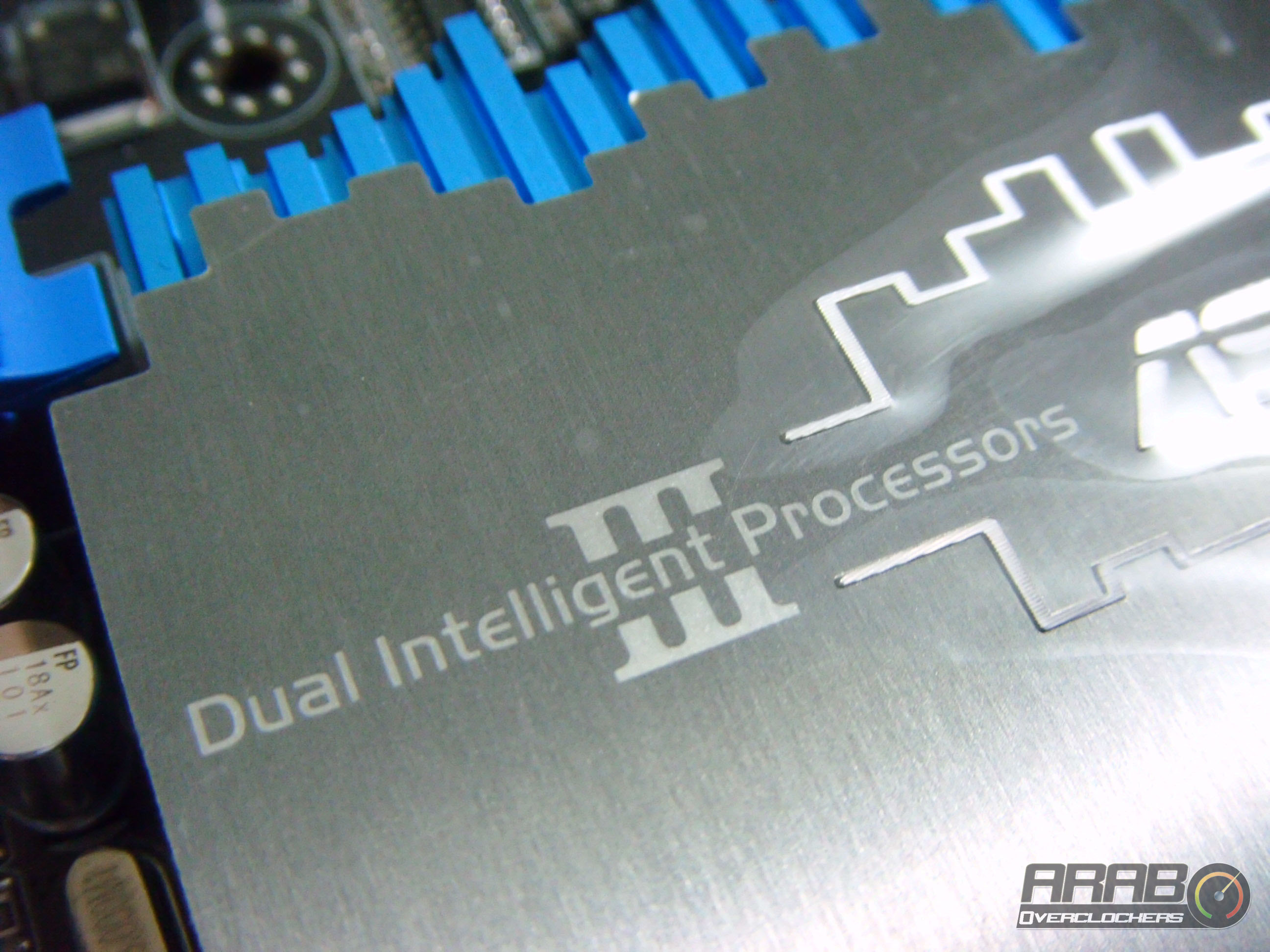

المشتت مطبوع عليه شعار ASUS باللون الفضي وبجواره تقنية Dual Intelligent Processors III التي تضيف المزيد من الاستقرار على عمل اللوحة والمعالج تحت ظروف التشغيل المختلفة .

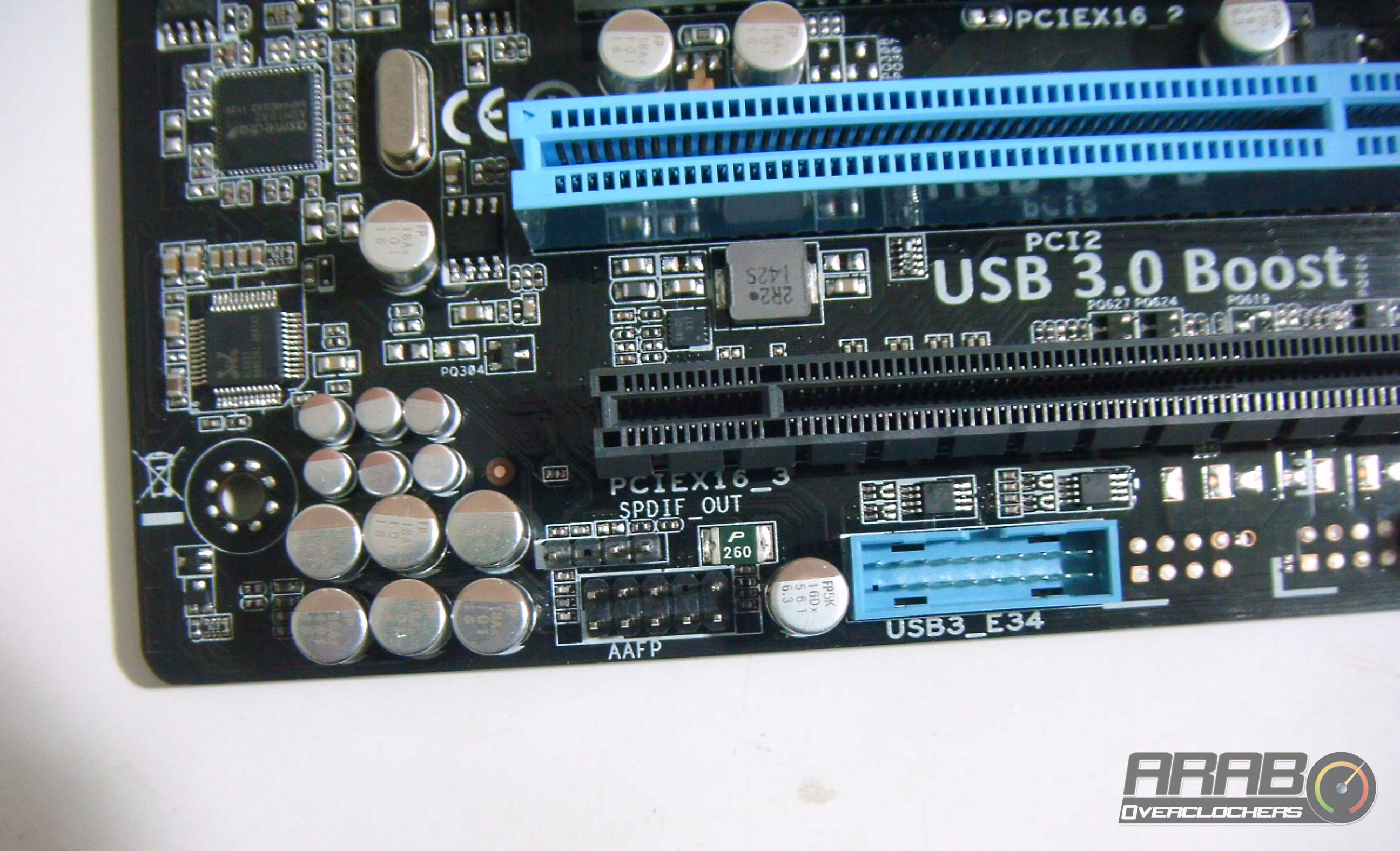

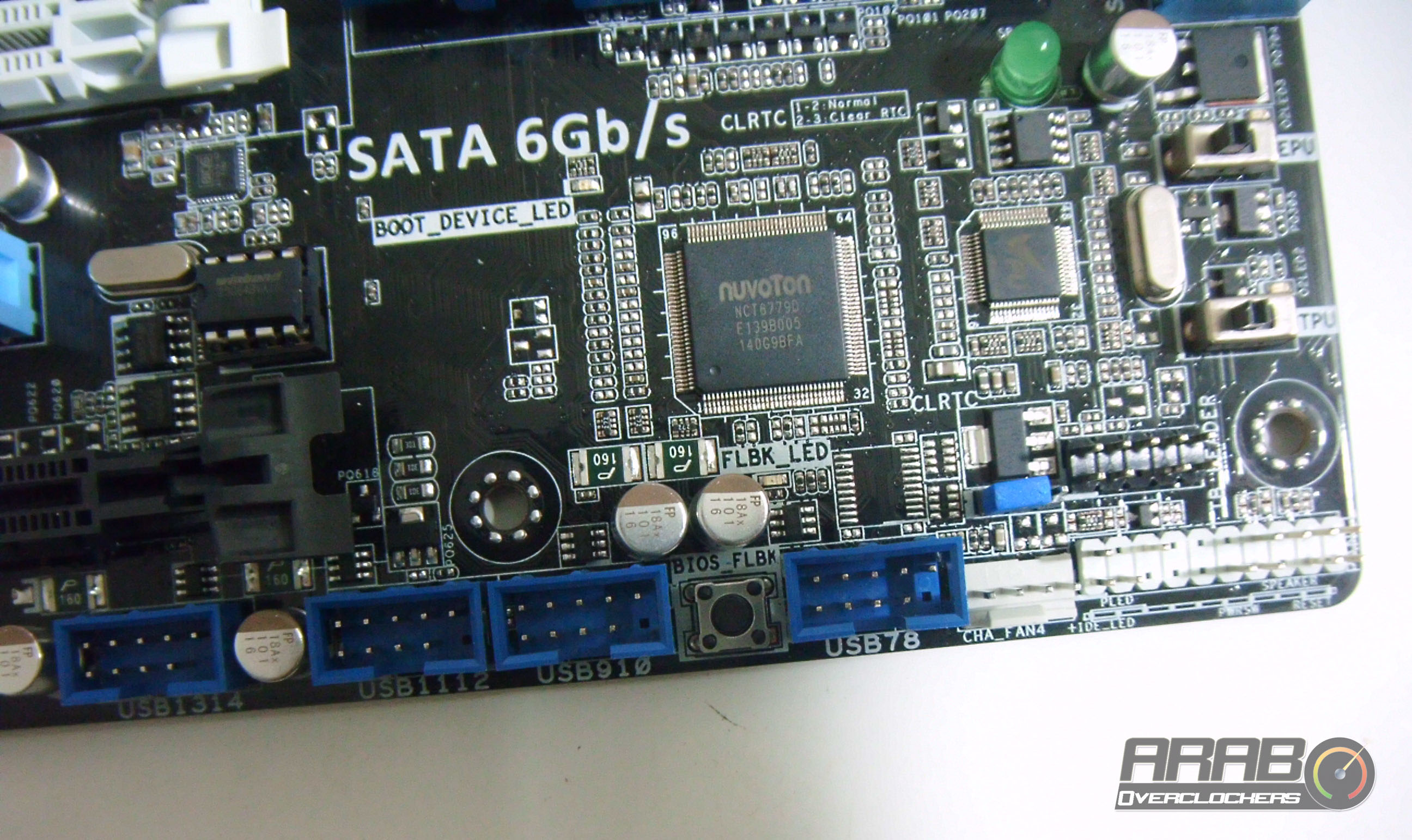

اسفل اللوحة نجد مجموعة كاملة من اسنان (ابر) التوصيل ، فهناك مقبس لتوصيل مقابس الصوت الامامية للصندوق مع مقبس SPDIF للصوت الرقمي ، واربعة مقابس USB 2.0 (ثمان منافذ) ومقبس توصيل USB 3.0 (منفذان) بالاضافة الى زر BIOS FLBK الذي يتيح للمستخدم تحديث ال BIOS او اصلاحه اذا حدث خلل ما ، ومنفذ لتوصيل مروحة مع خاصية PWM (هناك اربعة مقابس على اللوحة ككل) ، ودائرة Clear CMOS لاعادة الضبط الافتراضي للوحة .
جميع المكثفات على اللوحة هي مكثفات صلبة Solid CAP وهي اطول عمرا من المكثفات العادية وافضل في تحملها لتقلبات الكهرباء . بالاضافة ان اللوحة تحتوي سماعة لحالة التشغيل.

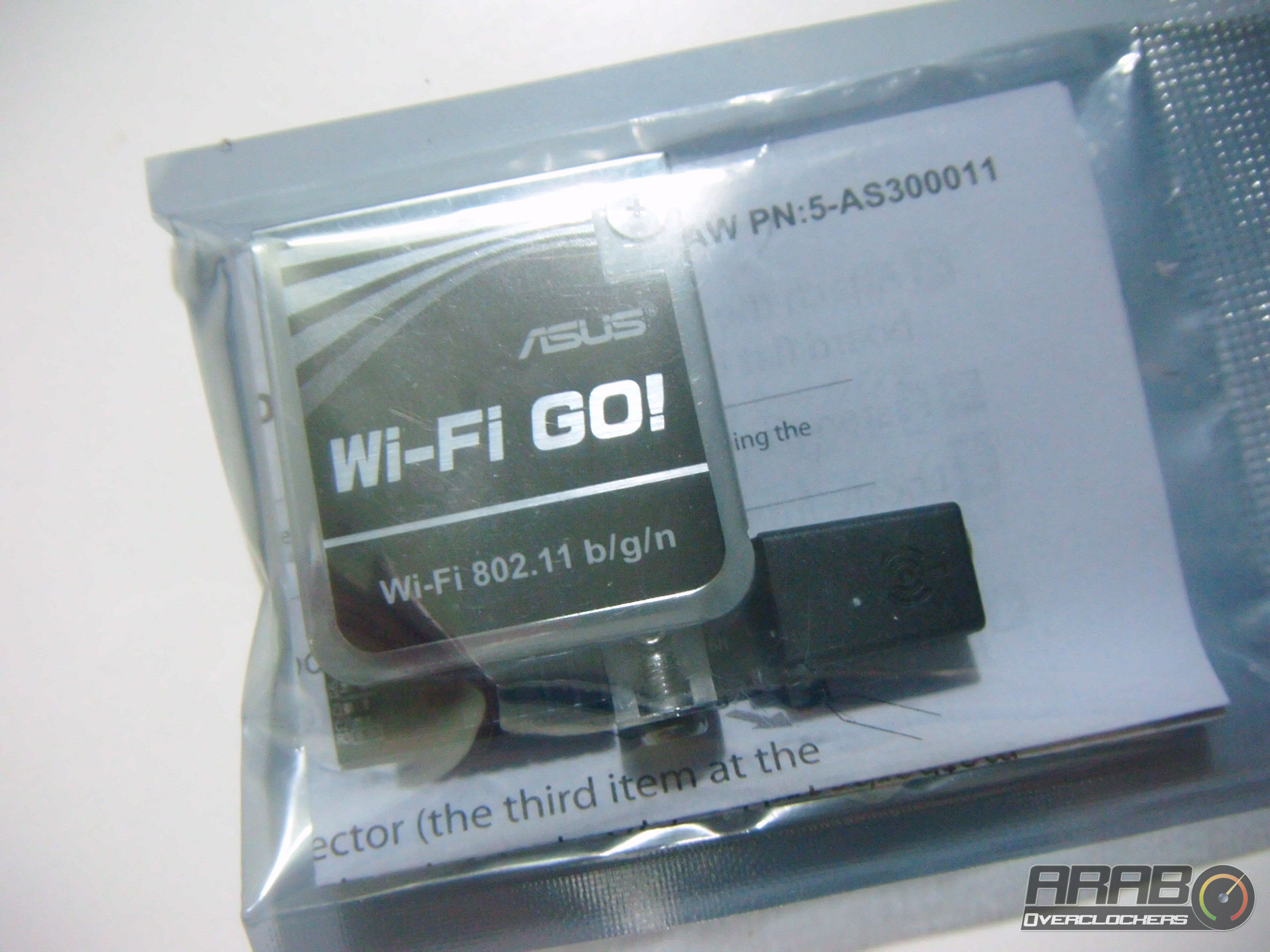

وحدة التوصيل اللاسلكي تظهر في الصورة في غلاف محكم الغلق ، تمتاز الوحدة بانها قابلة للفك والتركيب ، ويتم تركيبها على منفذ PCI-E x1 ومن ثم توصيل الاريال الخارجي (يأتي مرفقا مع اللوحة) ، تسمى الوحدة ASUS Wi-Fi GO وتأتي بدعم لجميع معايير الاتصال اللاسلكي B/G/N والتي تدعم تردد 2.4 جيجاهرتز الاحادي .
