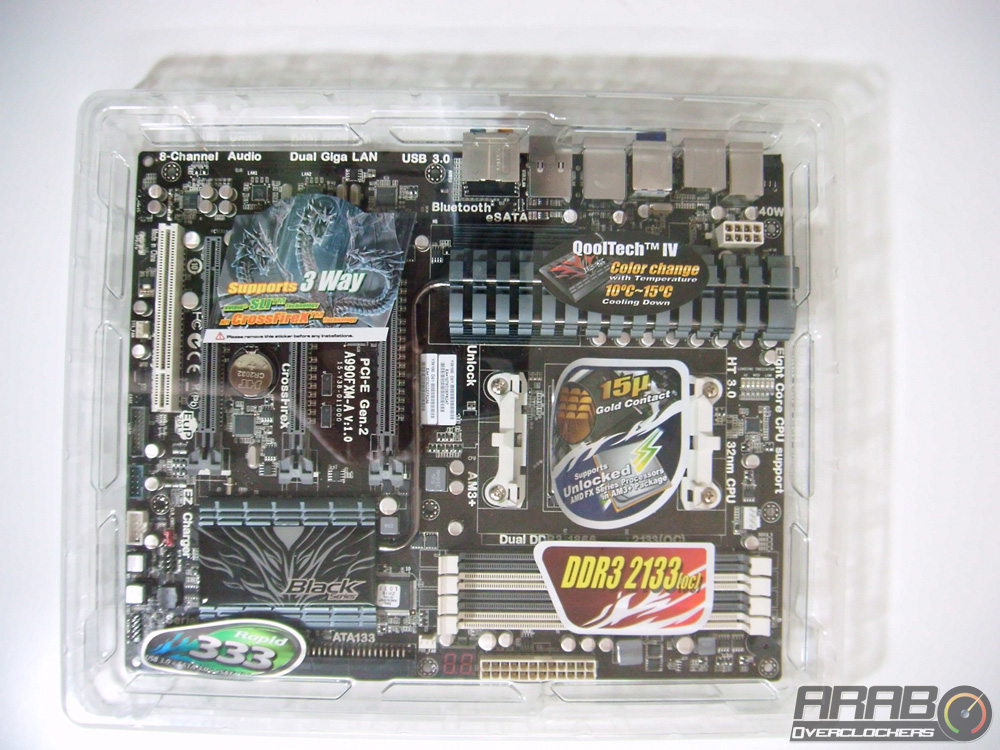

في الصورة الاولى تظهر اللوحة بعد اخراجها من الصندوق بداخل غلاف بلاستيكي شفاف لحمايتها من الاتربة واي صدمة تتعرض لها وهي بداخل الصندوق الرئيسي ، وكما يظهر في الصورة الثانية العدد الكبير من المصلقات التي توضح خصائص ما تحتها وفي نفس الوقت لتوضيح ان اللوحة جديدة ولم يسبق فتحها او استخدامها من قبل .

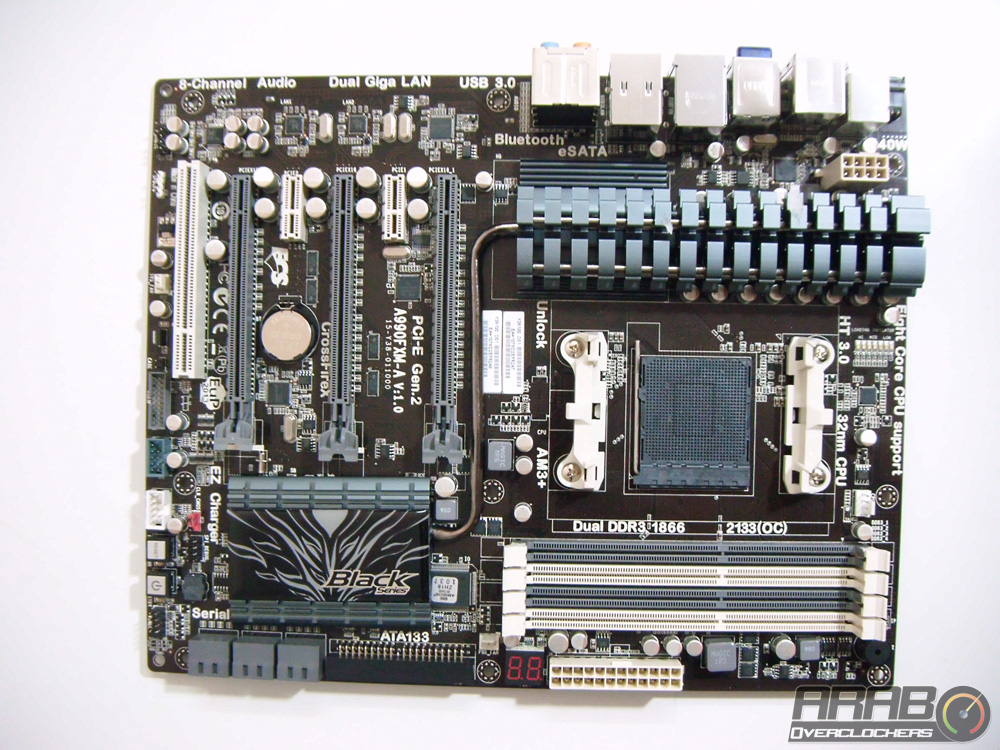

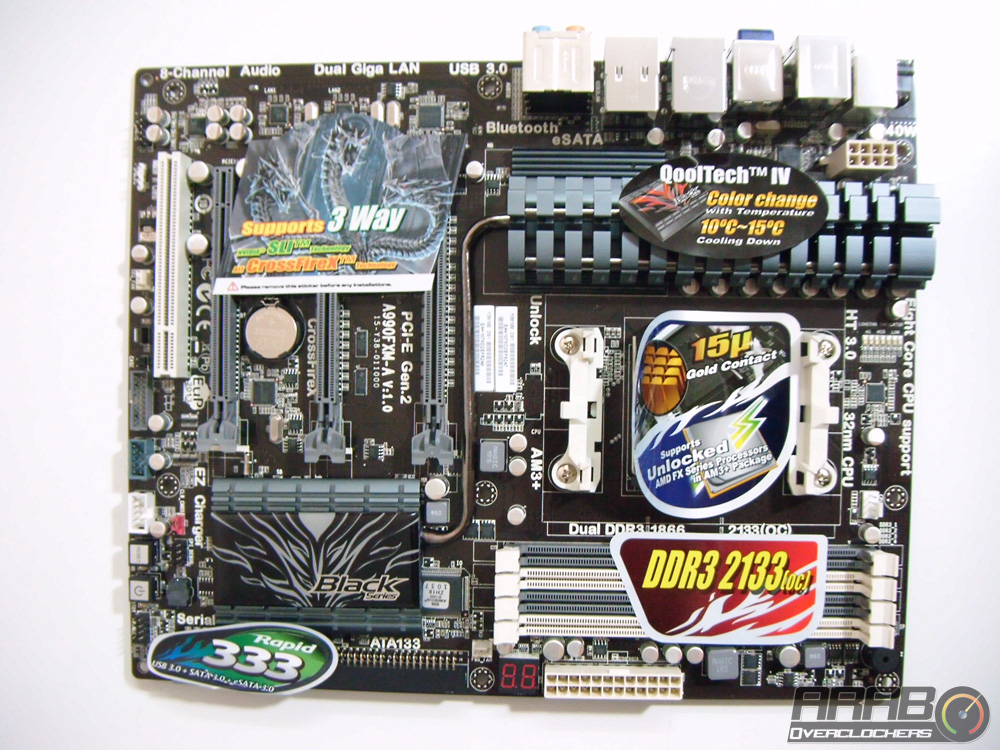

ها هي اللوحة بعد اخراجها من الصندوق تطل بالونها المميزة بداية من البني الداكن الذي يغطي PCB كاملة مرورا باللون الرمادي لشقوق PCIe واحدى قنوات الذواكر انتهاء باللون الابيض لبقية شقوق التوسعة واحدى قنوات الذواكر ايضا . والملفت للنظر هو تداخل الالوان الخاصة بالمشتتات وهي مزيج من الرمادي مع الاسود وهو اللون المخصص لسلسة لوحات وملحقات Black Extreme .
تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها ، اختارت الشركة مكثفات صلبة Solid CAP لاستخدمها كمكون اساسي مما يساعد في عملية كسر السرعة واطالة لعمر الاستخدام ، ليس هذا كل شئ فكل المكونات الداخلة في صناعة هذه اللوحة تعد من افضل واجود المكونات وقد كانت الشركة حريصة في هذا . وكما نلاحظ فإن اللوحة اتت في حجم ATX عريض لكي تسمح بالمزيد من الاضافات عليها .

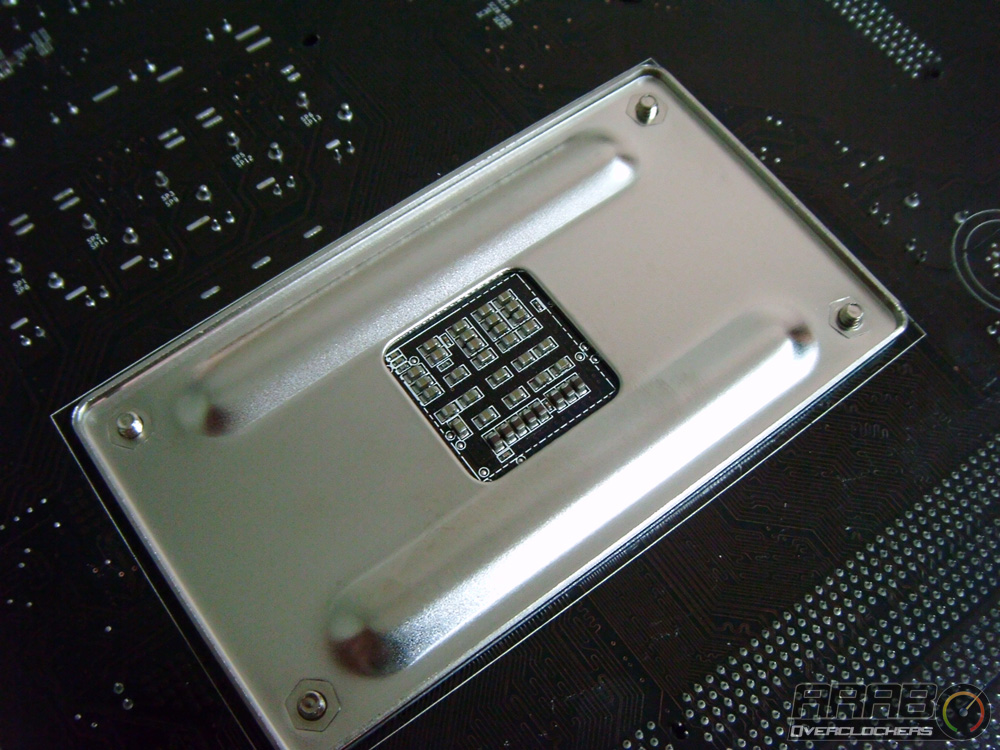

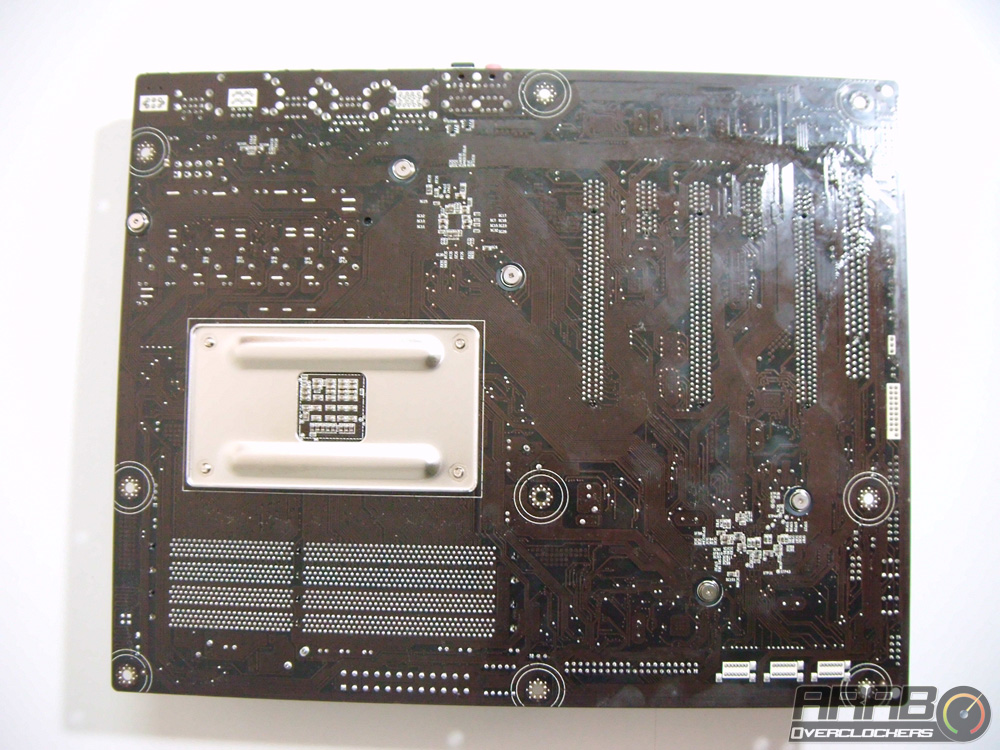

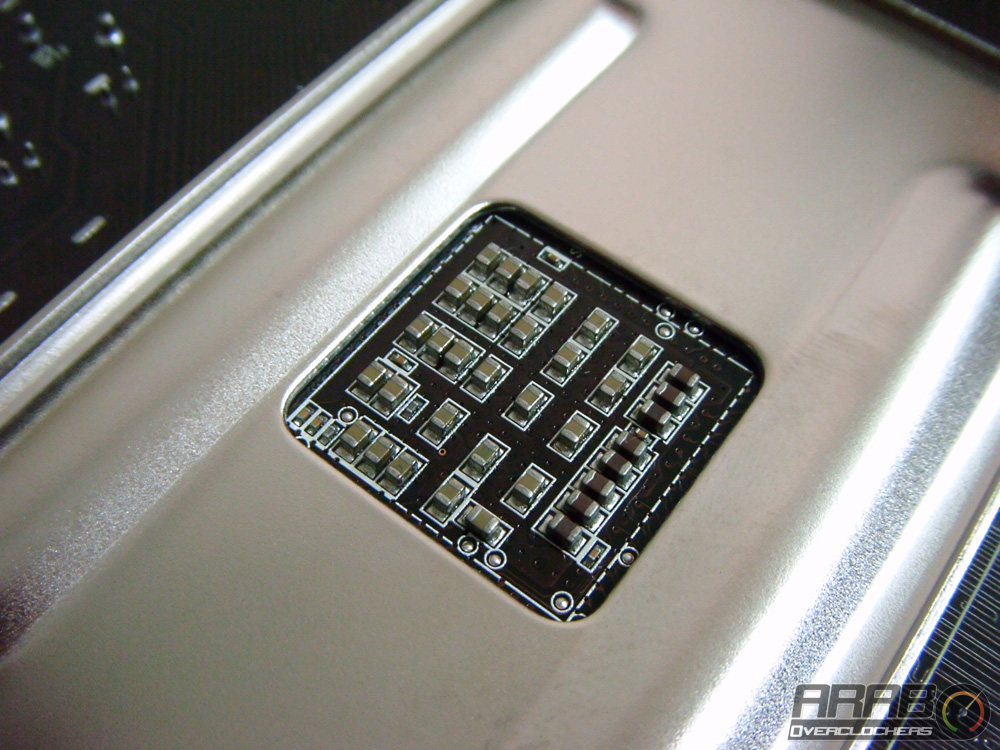

اما الجهة الخلفية لللوحة ،لا يوجد الكثير للحديث عنه فاللون البني يكسو كل اللوحة وهناك القطعة المعدنية المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (تسع فتحات) وهذا يبين الحجم الكبير لللوحة ، ولاجل تركيب مشتت اخر غير قياسي يجب فك هذه القطعة المعدنية لتركيب قاعدة المشتت .

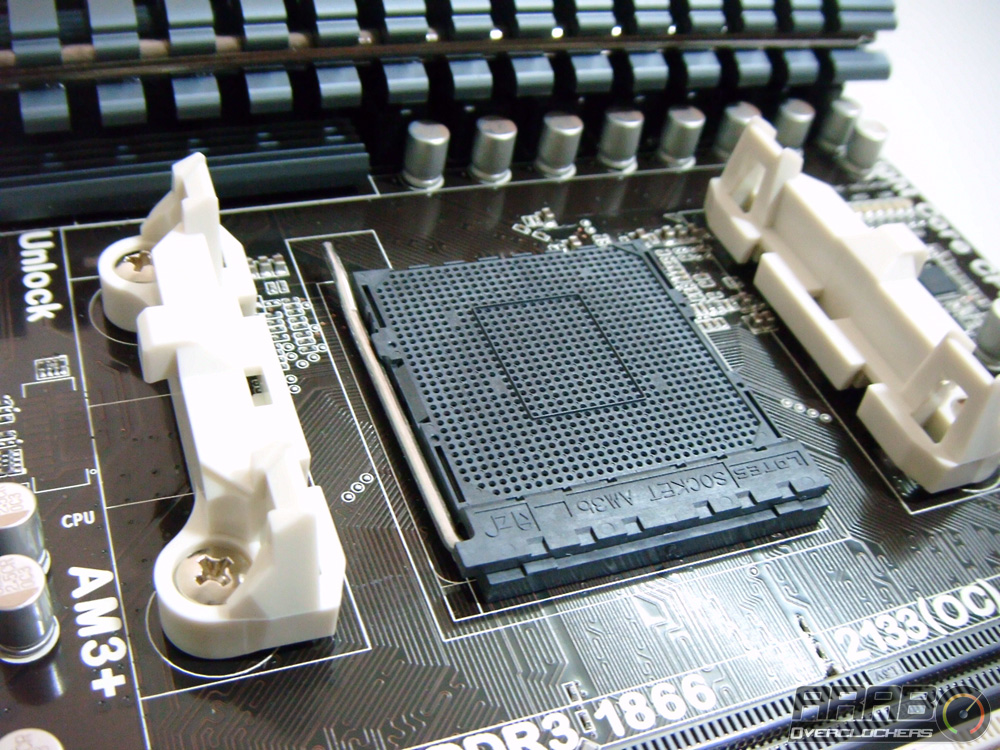

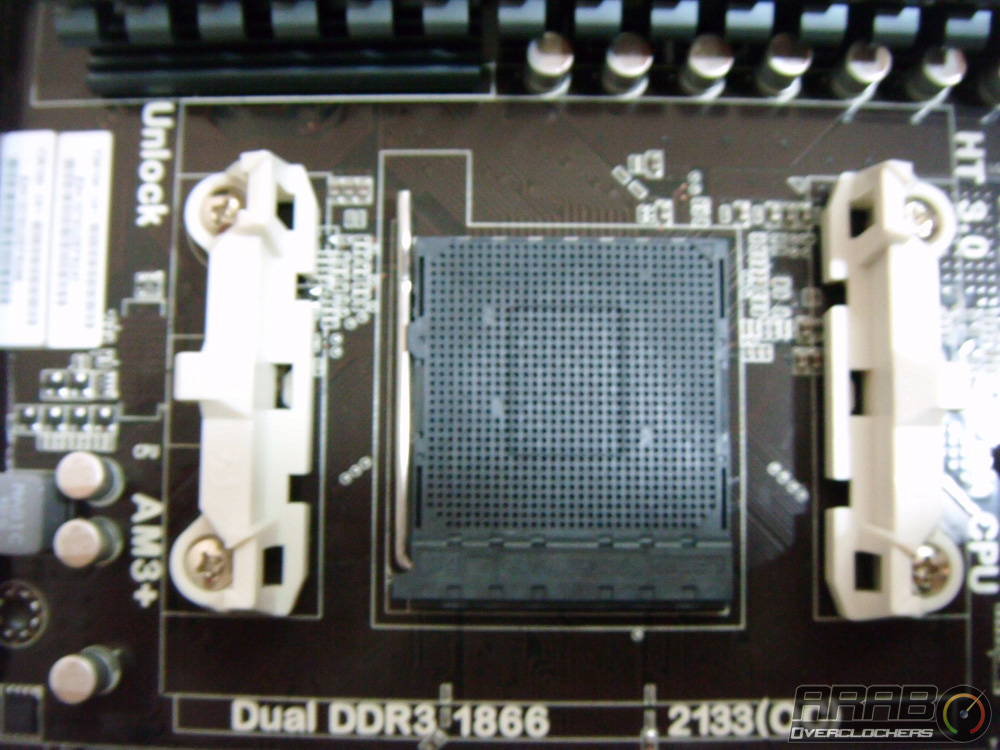

يطل علينا مقبس المعالج باللون الاسود (بدلا من اللون الابيض) ويتماشي لونه مع التصميم والالوان العامة للوحة مما يعطي مظهرا افضل واقوى ، هذا المقبس يدعم جميع المعالجات العاملة على المقبسين AM3+ الجديد و AM3 القديم بما في ذلك معالجات Sempron, Athlon II, Phenom II والمعالجات الجديدة من عائلة FX .

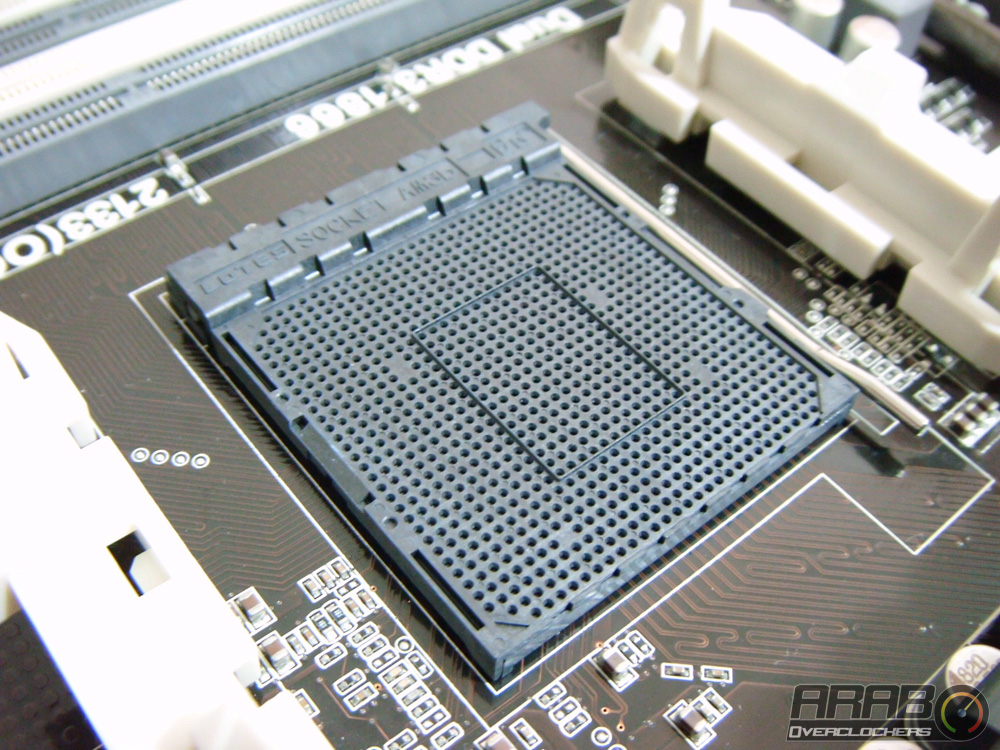

كما ان جميع فتحات المقبس والتي تخدل بها اسنان المعالج مطلية بالذهب من عيار 15 قيراط لضمان افضل واعلى توصيل خصوصا عن تجربة كسر السرعة (OverClock).

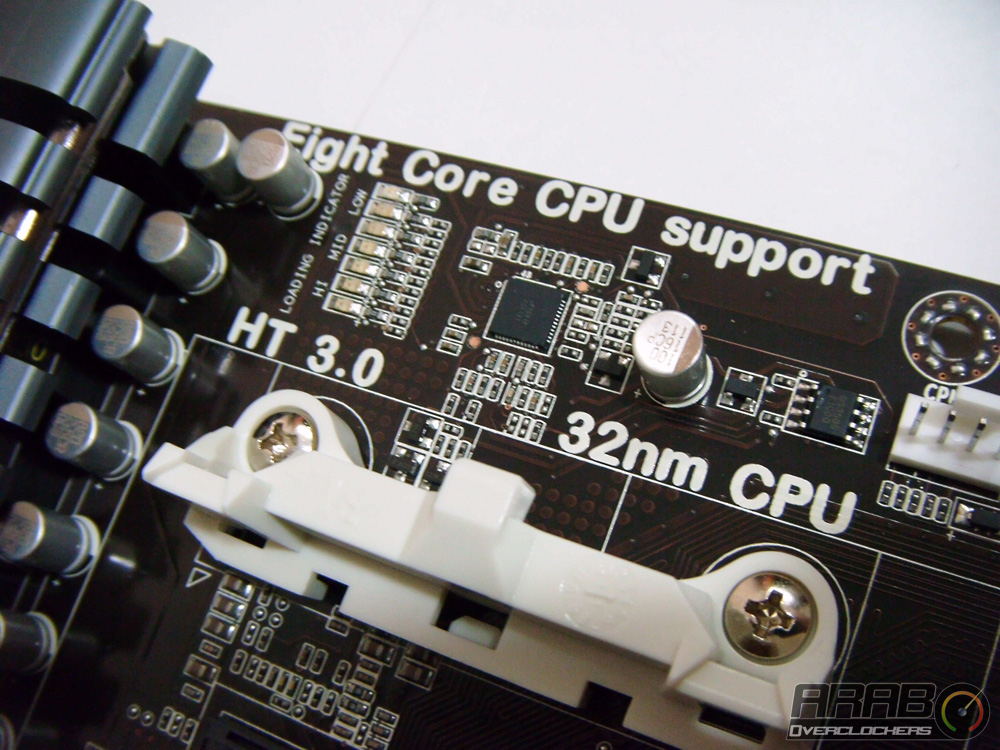

بجوار المقبس نجد كتابة تفيد بأن اللوحة تدعم المعالجات ثمانية الانوية من AMD والمصنعة بتقنية تصنيع 32 نانو مع دعم كامل لتقنية HT 3.0 وهي اختصار ل (Hyper Transport 3.0) من AMD والموجودة في عائلة المعالجات الجديدة من سلسلة FX .

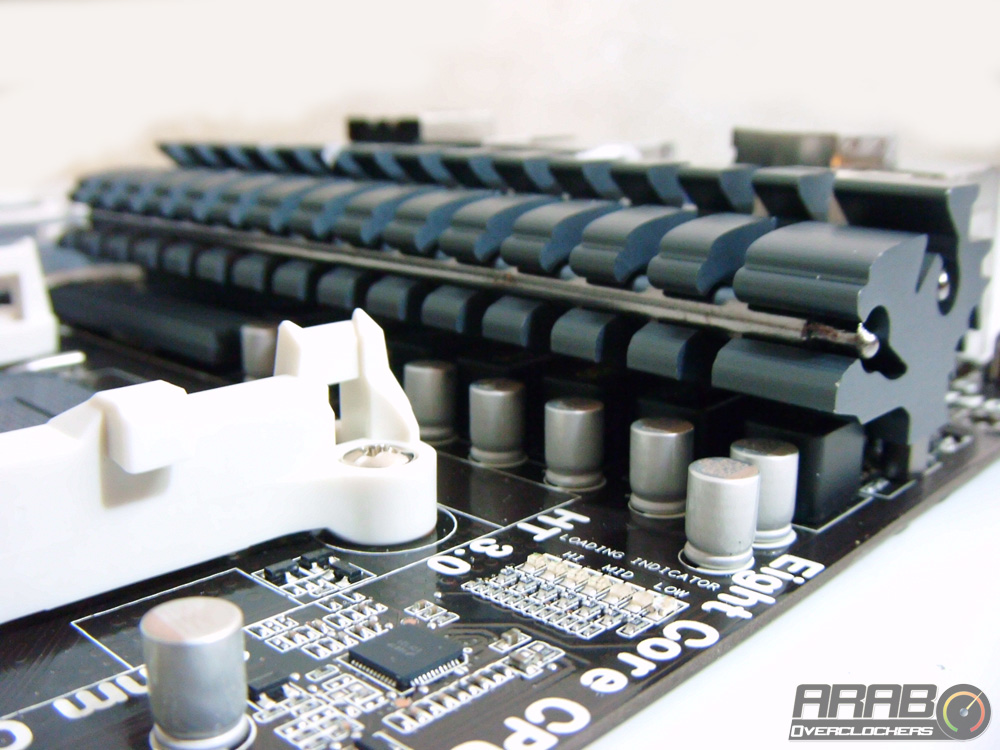

بجوار مقبس المعالج نجد المكثفات ودوائر الطاقة التي تغذي المعالج بالطاقة الازمة لعمله ، يأتي تصميم دوائر الطاقة Power Phase في لوحة ECS A990FXM-A حيث تعتمد على دوائر طاقة رقمية (الجيل الجديد لدوائر الطاقة) الذي يسمح بتغذية المعالج بالطاقة الازمة للحصول على اعلى كسر ممكن للسرعة دون الخوف من الانخفاض المفاجئ في الطاقة لاي سبب حيث تقوم الدوائر باستشعار الي لكمية الطاقة المتدفقة من خلالها.

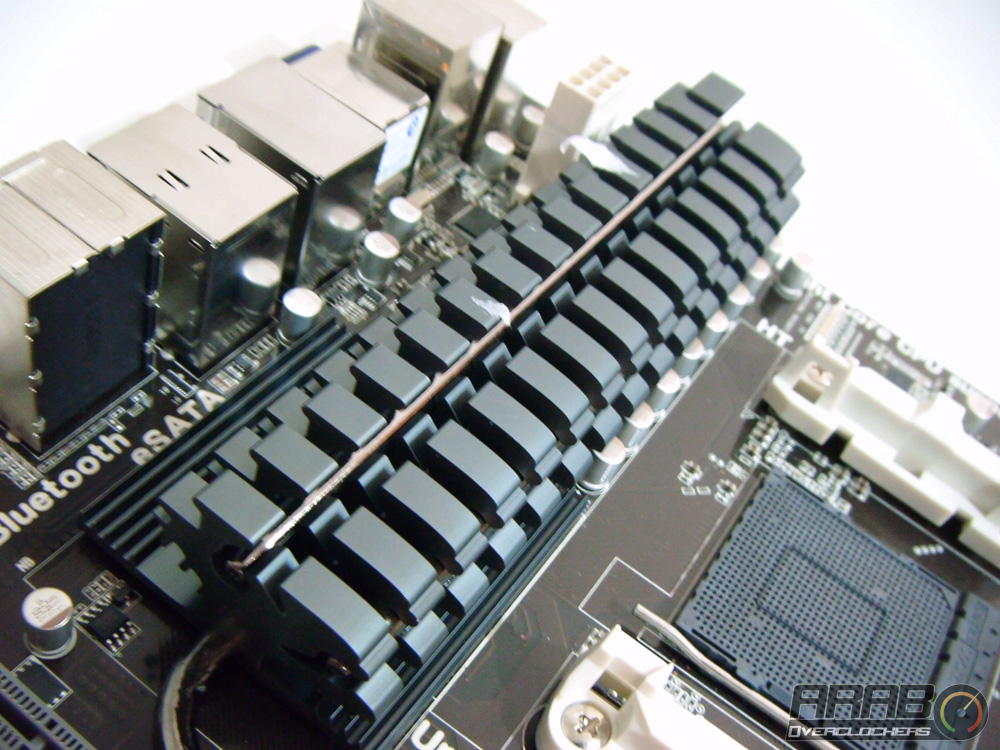

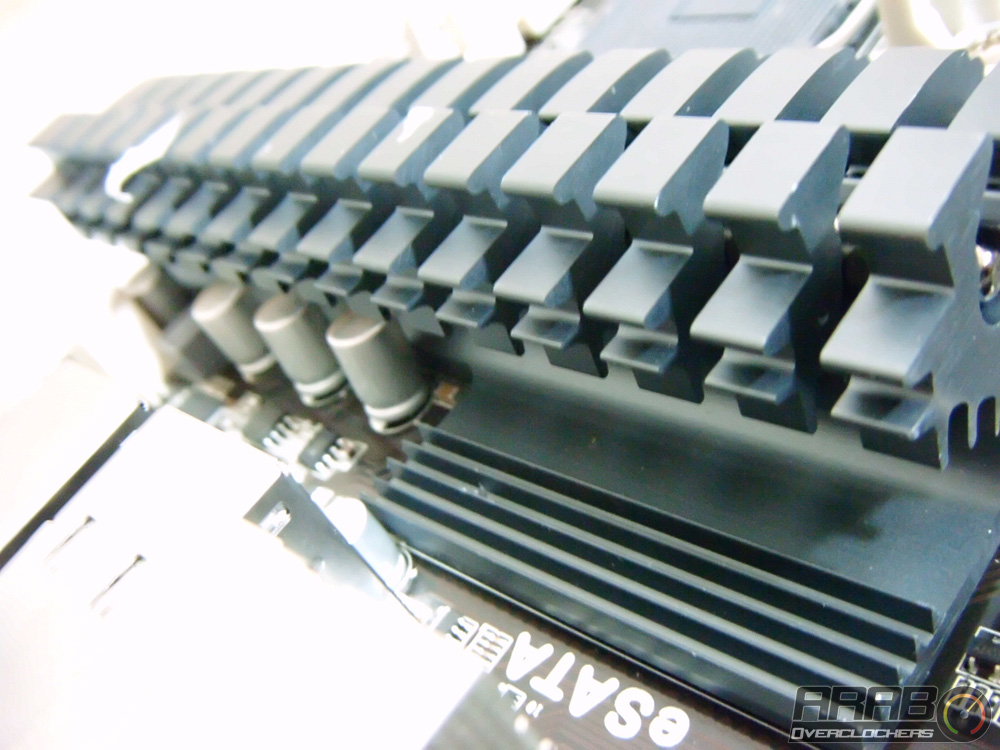

هذا هو المشتت بلونه المميز وحجمه الكبير ، فلا يكفي وضع مشتت فقط لجعل المستخدم يقبل على الشراء بل يجب اضافة لمسات جمالية على كل قطع الحاسب وهذا ما تتنافس عليه الشركات هذه الايام فكل شركة تحاول جاهدة على تمميز لوحاتها بشكل مختلف ، وفي حالتنا هذه قامت ECS بالفعل في النجاح بتقديم لوحات جديدة ومختلفة يستطيع المستخدم فور رؤيتها معرفة بان اللوحة من ECS .
ويحتوي المشتت على ثلاث انابيب لتشتيت الحرارة ، منهم انبوب يمتد على طول اللوحة الام وصولا الى مشتت متحكم AMD (الجسر الجنوبي كما يطلق عليه) ، لم ارى عدد الانابيب الحرارية هذا في اي لوحة من شركات اخرى .

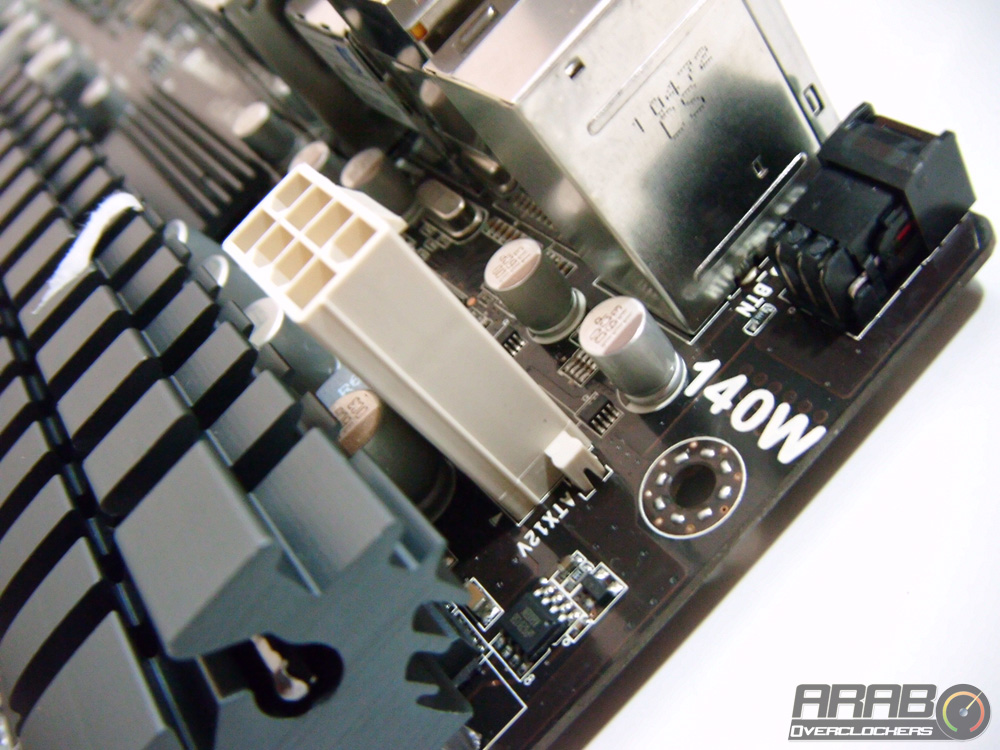

خلف المشتت مباشرة هناك مقبس تزويد المعالج بالطاقة 8 بن (ابر) وهو كافي لامداد معالجات من الجيل القديم او الجيل الجديد ثماني الانوية بالطاقة الكافية للوصول بهم الى ترددات عالية كما يريد المستخدم .
وكما تشاهدون فأن المقبس يأتي مرتفعا وهذا ما لم نشاهه من قبل في اي لوحة ، ولكن ارتفاع المقبس بهذا الشكل يقوم بتسهيل عملية الوصول اليه وتركيب مقبس طاقة المعالج (فكما اعتقد كلنا نعاني حين تركيب مقبس المعالج حتى اذا كان صندوق الحاسب كبير الحجم) .
وكما يظهر لنا فاللوحة مطبوع عليها 140 وات ، مما يعني انها قادرة على تشغيل معالجات AMD التي تستهلك 140 وات من الطاقة .
