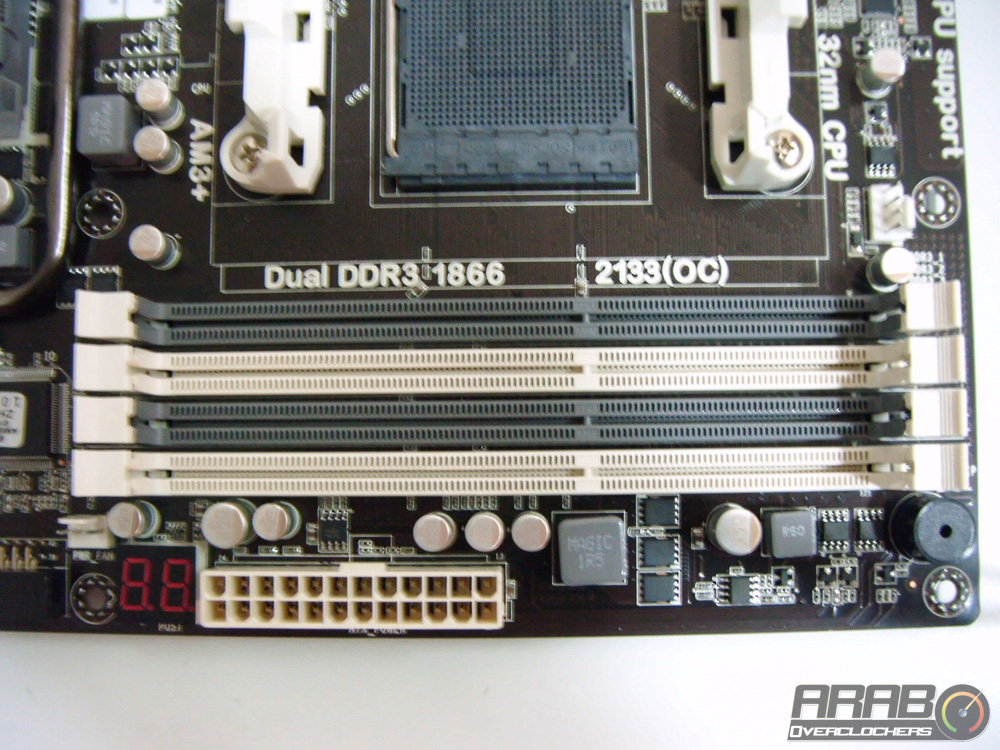

كما نرى فهناك اربعة شقوق مخصصة لتركيب الذواكر من نوع DDR3 ، تدعم خاصية Dual Channel (كما في الجيل الاقدم) ولكن هذه المرة تأتي بدعم تركيب شرائح حتى 8 جيجا بمجموع 32 جيجا لكل الشقوق . تأتي الشقوق باللونين (الرمادي والابيض) للتسهيل على المستخدم حيت تركيب اطقم الذاكرة . تجدر الاشارة هنا ان شركة ECS تنصح باستخدام الشقوق ذات اللون الابيض اولا اذا كان المعالج سداسي الانوية او اكبر والشقوق ذات اللون الاسود اذا كان المعالج المستخدم ثنائي او رابعي الانوية للحصول على افضل واعلى اداء . وكما سبق وذكرنا فقد استخدمت ECS دوائر طاقة رقمية للذواكر كما في المعالج لضمان ثابت تام عند رفع ترددات التشغيل ، وقد نوهت الشركة بأن اقصى تردد للذواكر هو 2133 ميجاهرتز .

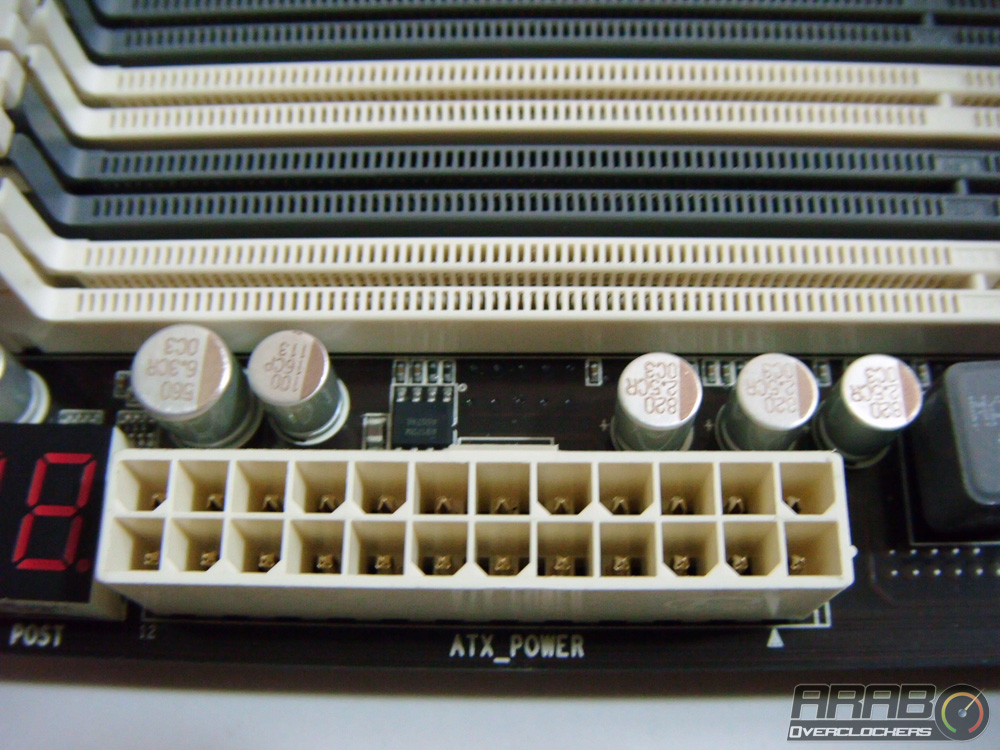

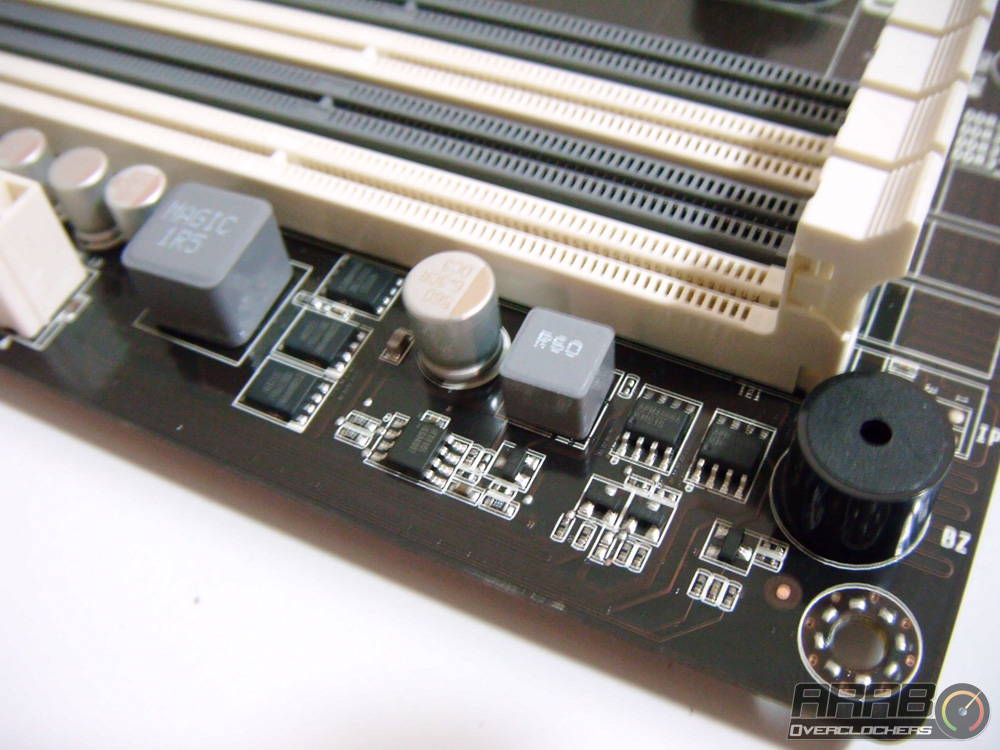

وبالاسفل نجد مقبس تزويد اللوحة بالطاقة 24 بن (ابرة) ، وهذا المقبس معياري في جميع اللوحات الام كما نرى السماعة التي تنبهنا بالاخطاء مدمجة في اللوحة .

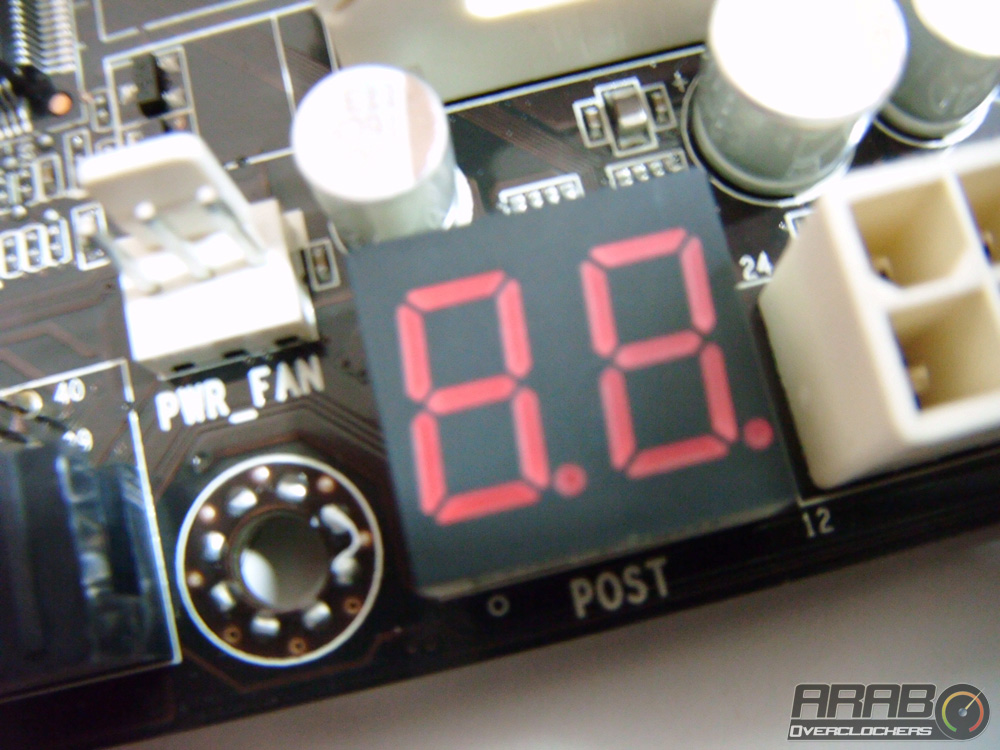

بجوار مقبس امداد اللوحة بالطاقة تتواجد شاشة عرض ثنائية الارقام ، تعرض الشاشة اكواد حالة اللوحة منذ بداية التشغيل مرورا بفحص النظام الى حالة العمل السليمة . هذه الشاشة تصبح ذات منفعة كبيرة لانها تعرض اكواد الخطأ ايضا اذا حدث خلل ما بالنظام او احد اختبارات الاقلاع ، حيث تمكن المستخدم بالرجوع برقم الخطأ الى كتيب اللوحة المرفق لمعرفة نوع الخطأ بالضبط مما يساعد على سرعة وسهولة حل المشكلة لمعرفة مصدرها معرفة دقيقة .

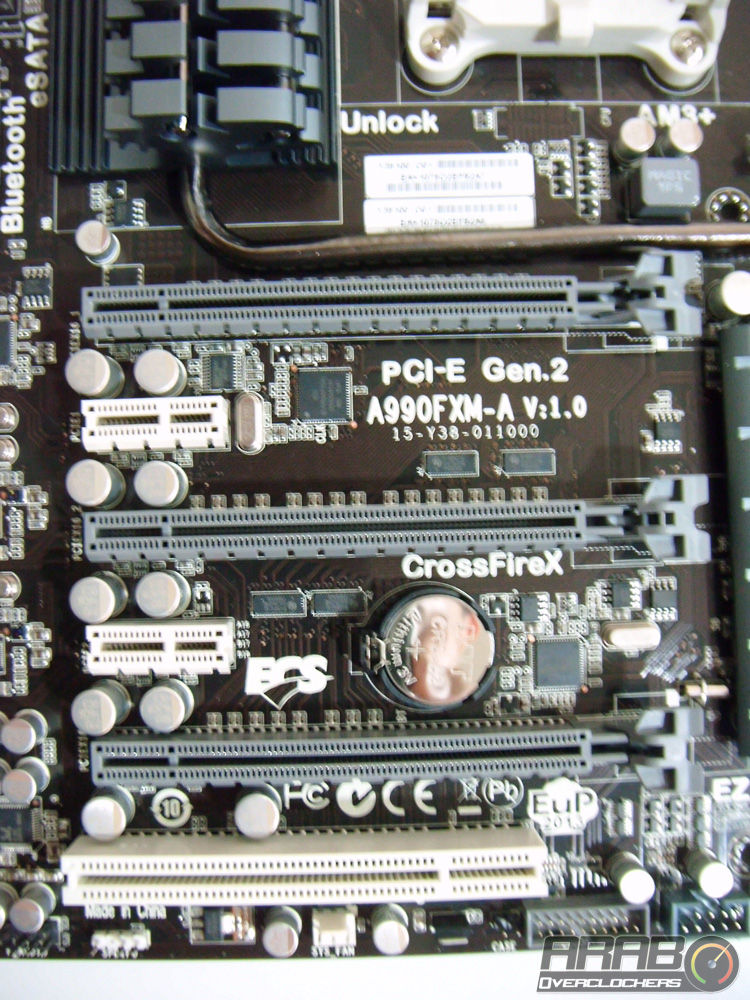

شقوق التوسعة وتركيب البطاقات كما تظهر في الصورة من الاعلى الى الاسفل :
- شق PCI-E x16 من الجيل الثاني
- شق PCI-E x1 من الجيل الثاني
- شق PCI-E x16 من الجيل الثاني
- شق PCI-E x1 من الجيل الثاني
- شق PCI-E x16 من الجيل الثاني
- شق PCI 32Bit

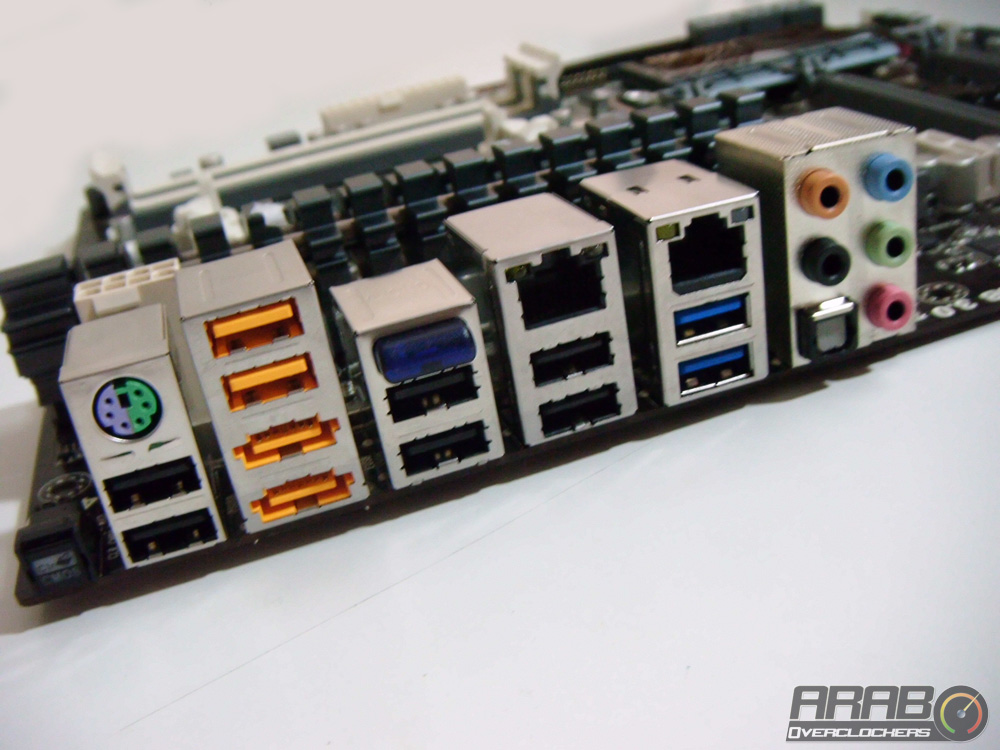

تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من :
- زر Clear CMOS لاعادة تهيئة ال BIOS
- منفذ PS/2 لتوصيل لوحة مفاتيح او فأرة (ماوس)
- اربعة منافذ USB 3.0
- ست منافذ USB 2.0
- منفذان eSATA
- منفذان RJ45 للتوصيل بالشبكة
- منفذ الصوت (وبه ستة فتحات “ اقنية”) منهم منفذ رقمي للصوت
- وحدة بلوتوث “Bluetooth” مدمجة

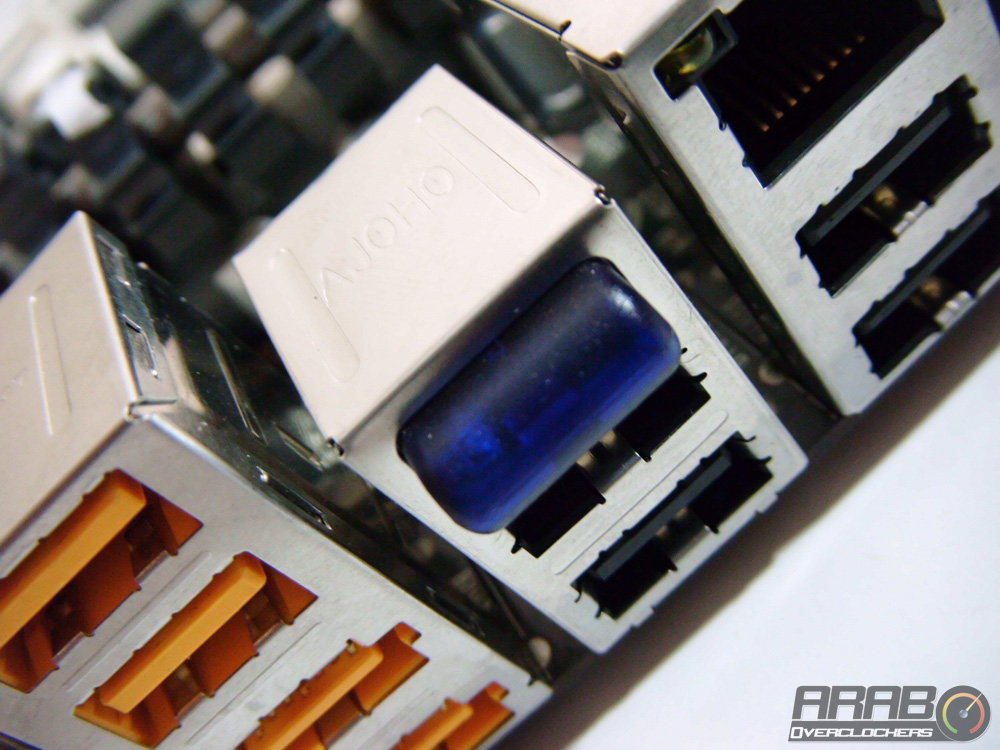

تظهر في الصورة وحدة البلوتوث “Bluetooth” المدمجة التي تعمل بتقنية Bluetooth v2.1+ EDR التي تصل سرعتها الى 3Mbps حين تبادل البيانات مع جهاز يدعم البلوتوث ، هذه الوخدة قادرة على الاقتران مع اي جهاز يحوي تقنية بلوتوث مهما كان .
