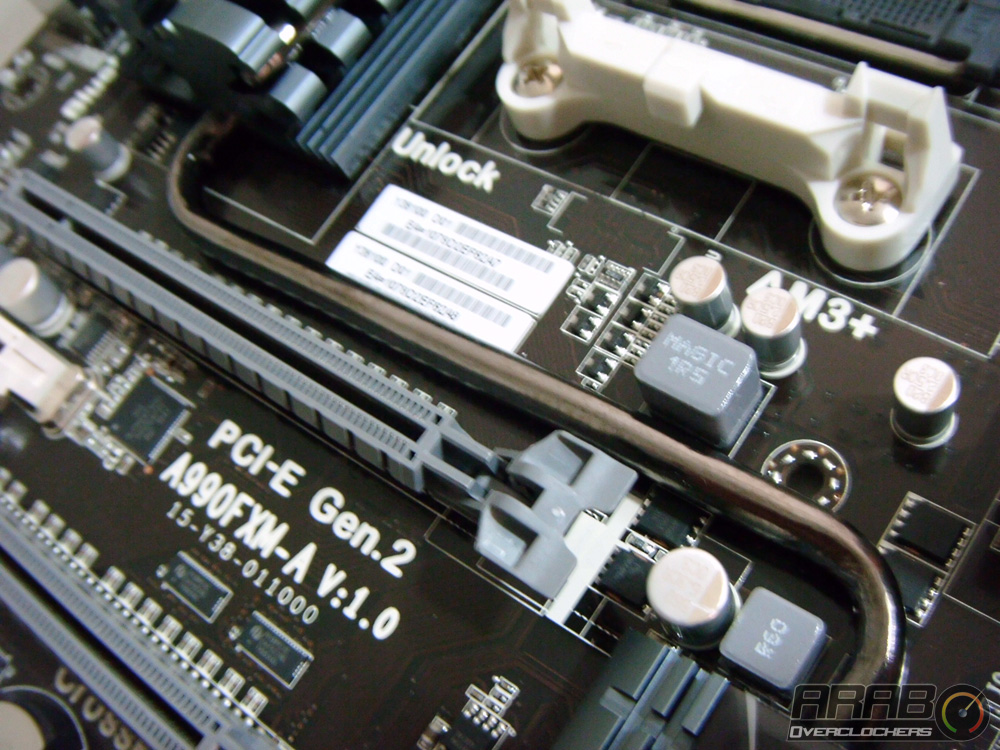

يظهر في الصورة الانبوب الحراري الذي يمتد من بداية مشتت دوائر الطاقة الضخم بالاعلى ليصل على مشتت الجسر الجنوبي (شريحة AMD SB950) لم ارى هذا الانبوب في لوحات من شركات اخرى .

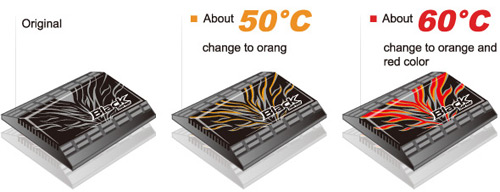

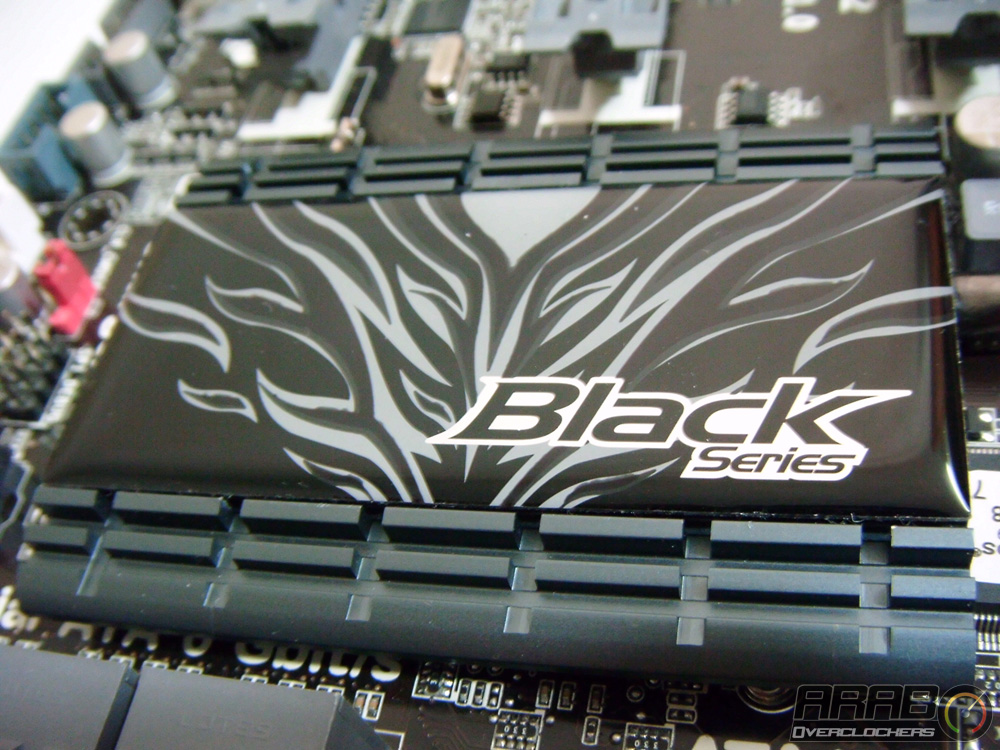

ها قد وصلنا الى مشتت رقاقة AMD SB950 ، هذا المشتت ليس كغيره من المشتتات فهو يحمل ابتكار جديد من الشركة ، تسمى الشركة هذا الاختراع تقنية QoolTech IV . كما نشاهد في الصور فالمشتت يحتوي على شعار Black Series وبعض الخطوط باللون الرمادي ، تتحول هذه الخطوط الى اللون البرتقالي عند درجة حرارة 50 مئوية ، وتنتقل الى اللون الاحمر عن درجة حرارة 60 مئوية
يتحول لون المشتت من الرمادي الي البرتقالي نهاية بالاحمر حسب درجات الحرارة (كما يظهر في الصورة بالاعلى) ، ارى ان تقنية QoolTech IV ستفيد العديد من المستخدمين لانها تبين درجة حرارة رقاقة الجسر الجنوبي مباشرة ، وفي نفس الوقت ستعجب الاصدقاء !

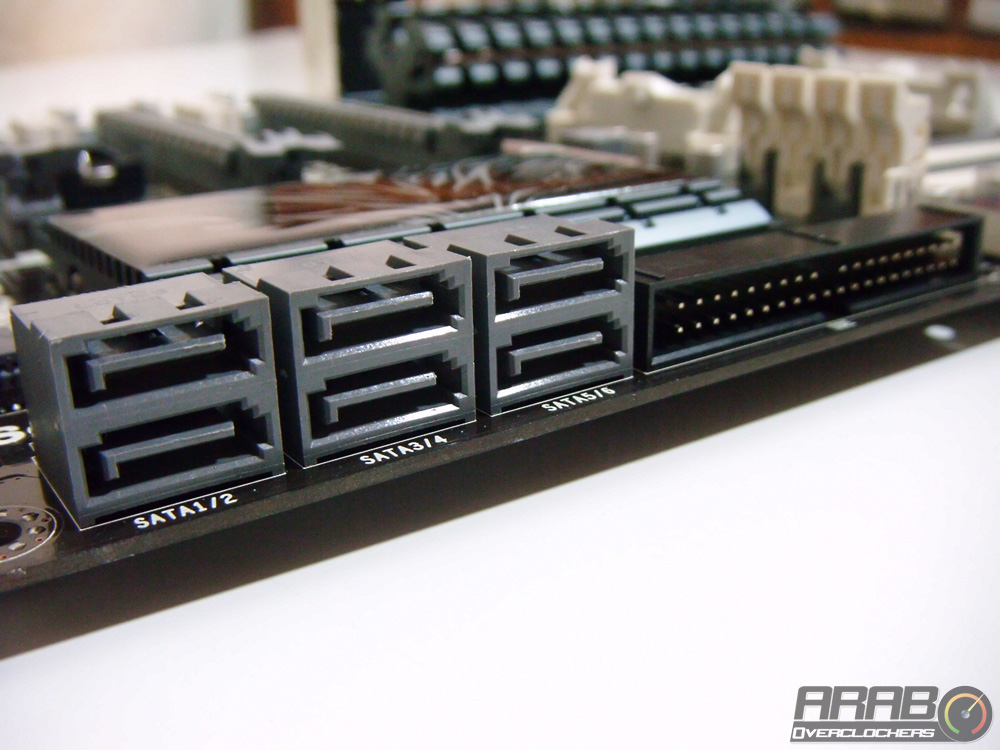

قامت ECS يتزويد اللوحة بست منافذ SATA 3 6GB/s جميعهم باللون الرمادي المتوافق مع تصميم اللوحة بشكل عام ، تأتي المنافذ بشكل جانبي ، تدعم هذه المنافذ تقنية RAID 0, 1, 5, and 10 دعم كامل حقيقي . كما ان هذه المنافذ هي الاختيار الصحيح لان جميع الاقراص الجديدة تتجه للعمل بواجهة SATA 3 6GB/s السريعة خصوصا اقراص الحالة الثايتة SSD التي غدت خيار جيد للمستخدم نظرا لتدنى اسعارها .
ولكن من وجهة نظرنا عدد المنافذ يعتبر قليل جدا خصوصا وان الاحتياج الى سعات تخزينية عالية اصبح مطلب اساسي للمستخدم فكان يجب ان لا يقل عدد المنافذ على هذه اللوحة عن 10 منافذ وذلك باضافة متحكم خارجي بالاضافة الى المتحكم الرئيسي .
كما نرى بجوار منافذ SATA منفذ UATA القديم لتوصيل الاقراص الصلبة او المحركات الضوئية ، لا اعلم ما حاجتنا اليه اليوم خصوصا وان جميع المصنعين يعتمدون واجهة SATA للمحلقات ؟

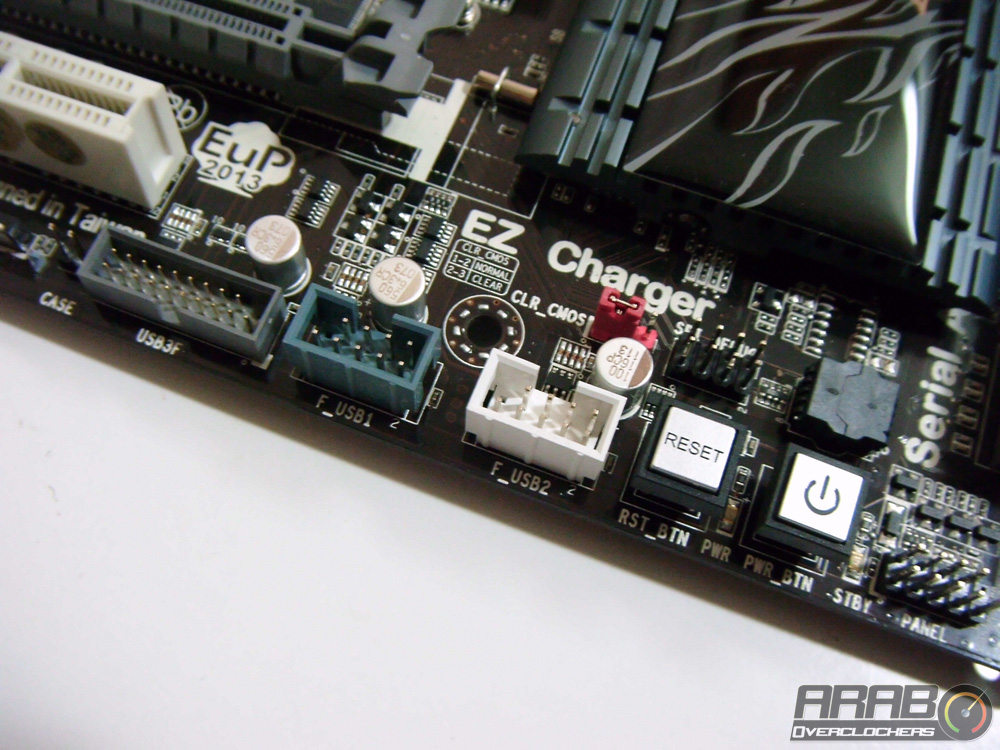

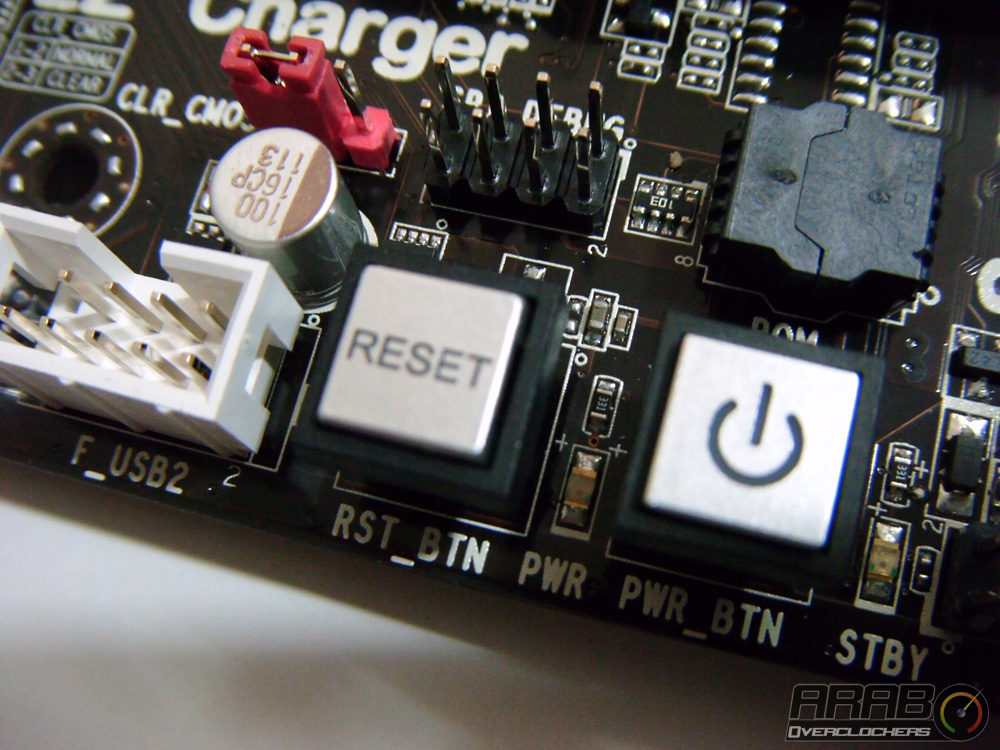

لان اللوحة من الفئة العليا ومصممة لعملية كسر السرعة فقد زودتها ECS بازرار للتشغيل واعادة التشغيل على اللوحة مباشرة ، ربما لا تكون هذه الازرار مهمة للبعض ، ولكن مهمه للمستخدمين المحبين للاختبارات والتجارب الكثيرة .

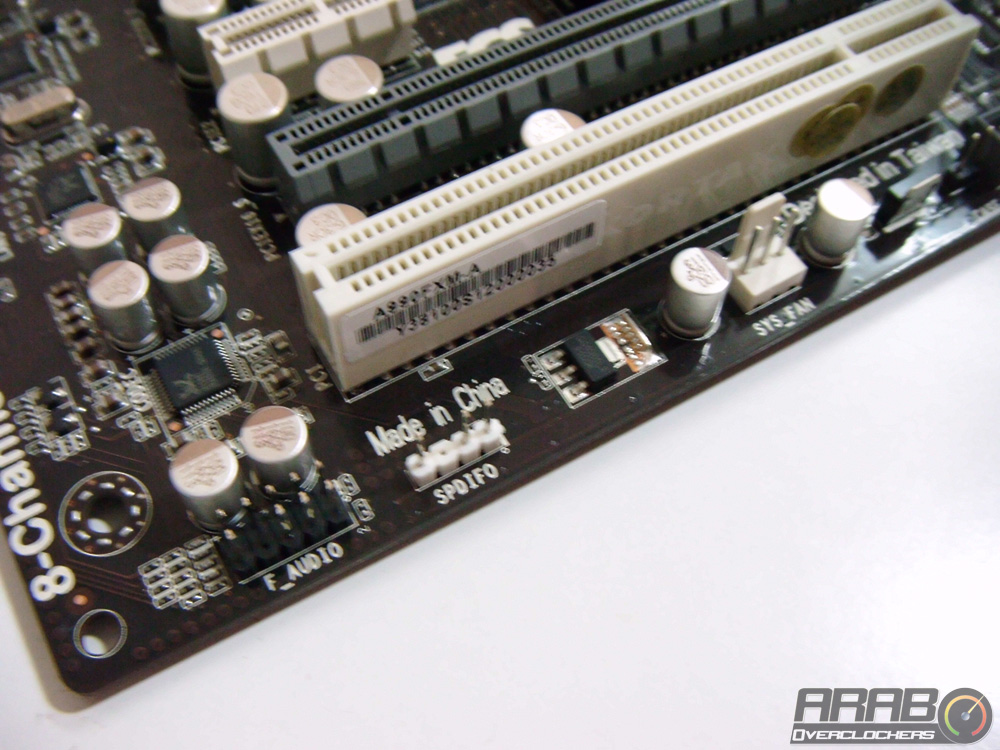

اسفل اللوحة نجد مجموعة كاملة من اسنان (ابر) التوصيل ، فهناك مقبس لتوصيل مقابس الصوت الامامية للصندوق مع مقبس SPDIF للصوت الرقمي ، ومقبسان USB 2.0 (اربعة منافذ) ومقبس توصيل USB 3.0 (منفذان) بالاضافة الى ازار التشغيل واعاد التشغيل التي سبق ذكرها ، ومنفذ لتوصيل مروحة مع خاصية PWM (هناك اربعة مقابس على اللوحة ككل) ، ومنفذ تسلسلي COM ، ودائرة Clear CMOS لاعادة الضبط الافتراضي للوحة .
جميع المكثفات على اللوحة هي مكثفات صلبة Solid CAP وهي اطول عمرا من المكثفات العادية وافضل في تحملها لتقلبات الكهرباء . بالاضافة ان اللوحة تحتوي سماعة لحالة التشغيل .

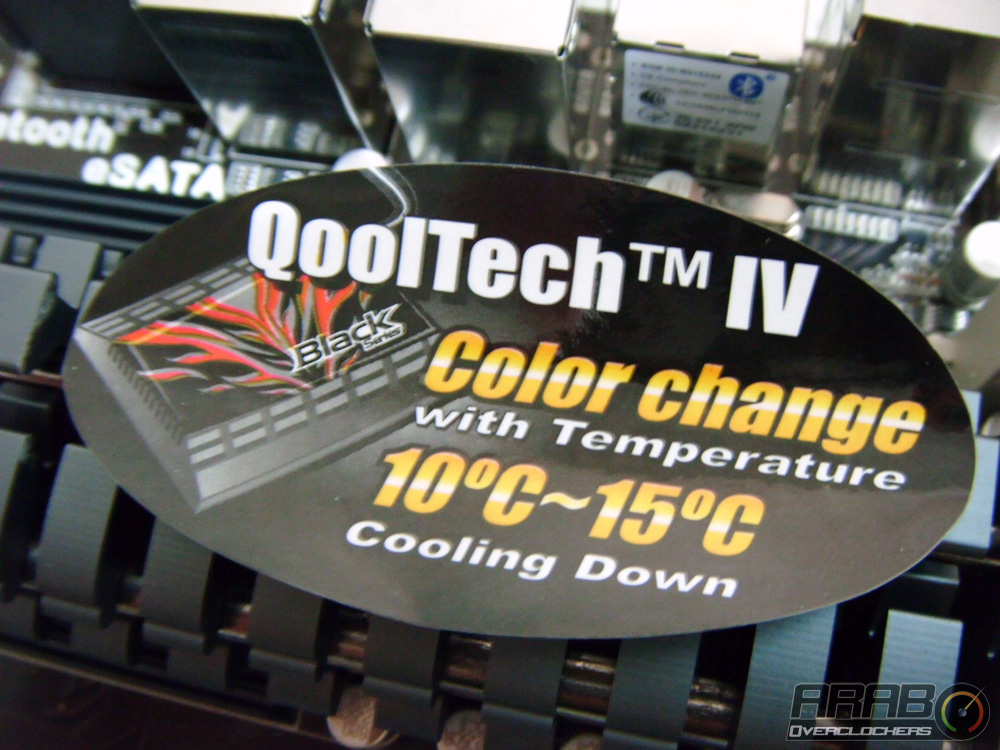

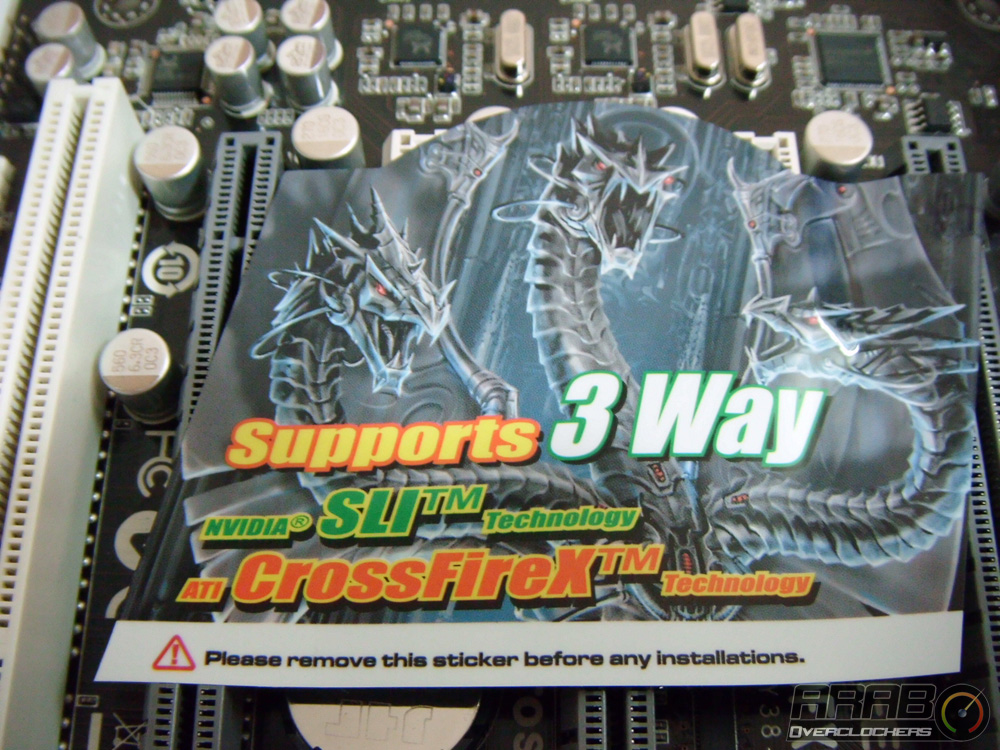

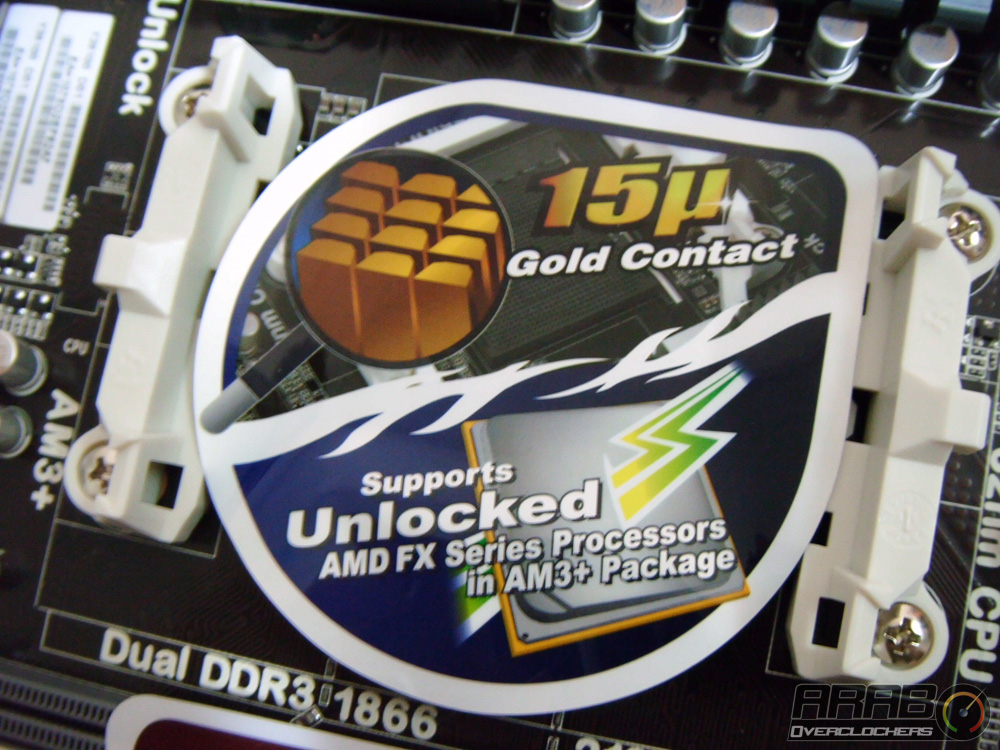

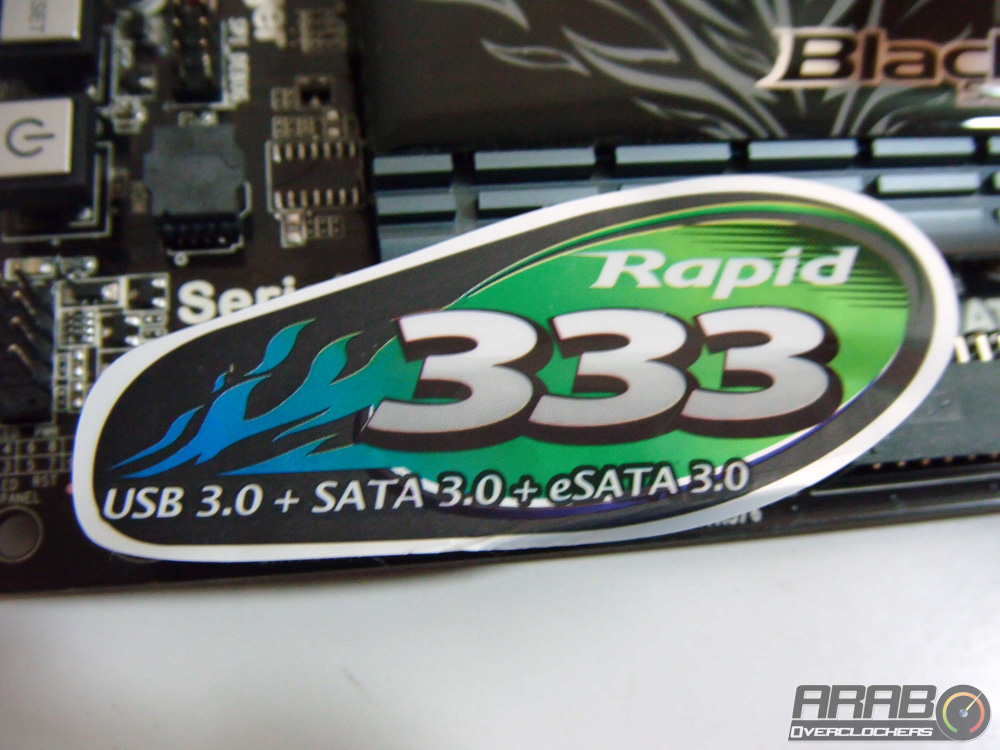

الصور بالاعلى توضح بعض من مميزات اللوحة مطبعة على ملصقات تعريفية لكي يتمكن المستخدم من رؤيتها قبل استخدامه اللوحة .
