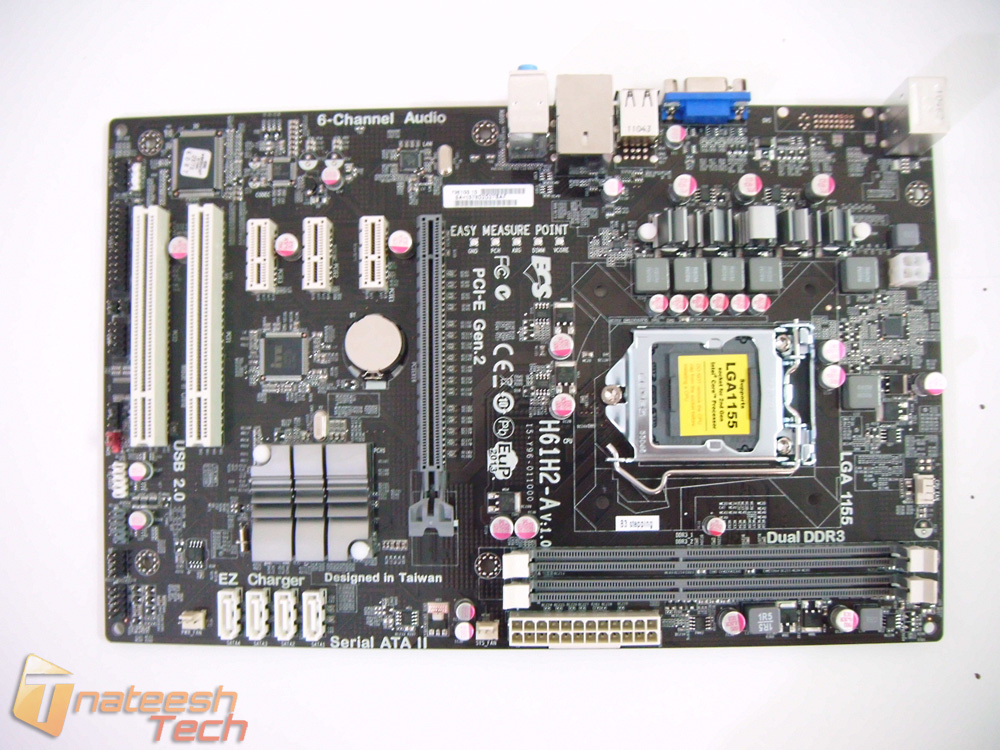

ها هي اللوحة بعد اخراجها من الصندوق تطل علينا بلونها البني الداكن مع اضافة اللون الرمادي لشقوق التوسعة للذواكر بالاضافة الى PCIe ، كما استعانت الشركة باللون الابيض في بقية شقوق التوسعة ومنافذ SATA كما اتت مشتتات الحرارة ايضا باللون الرمادي المعدني . تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها . وكما نلاحظ فأن اللوحة اتت في حجم ATX وهو الحجم المعياري لجميع اللوحات .

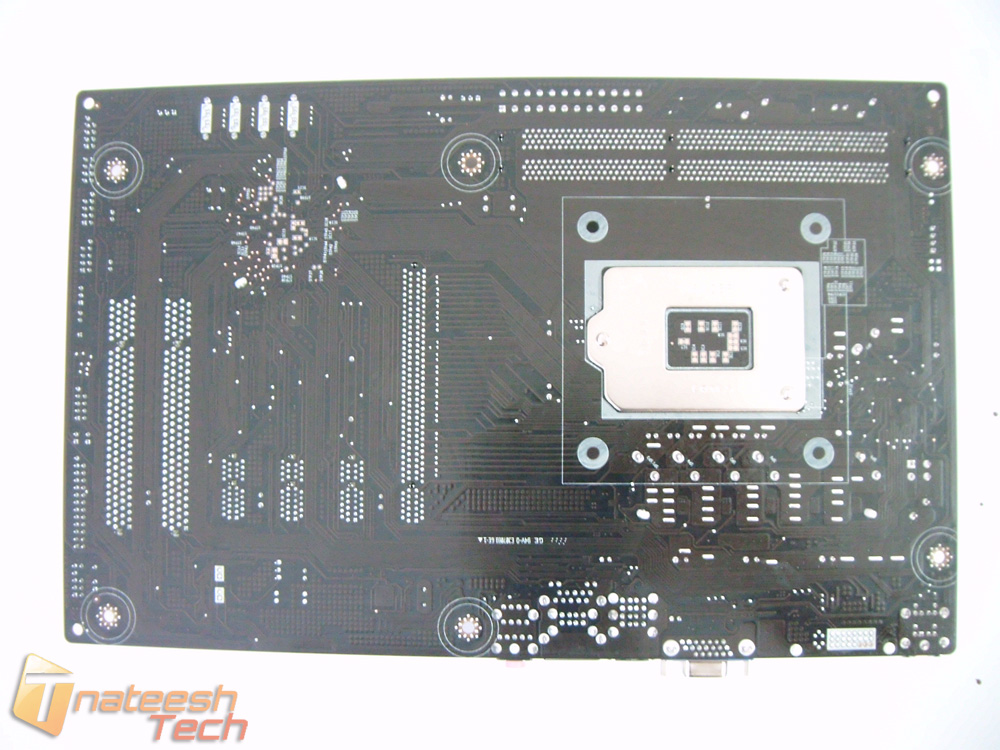

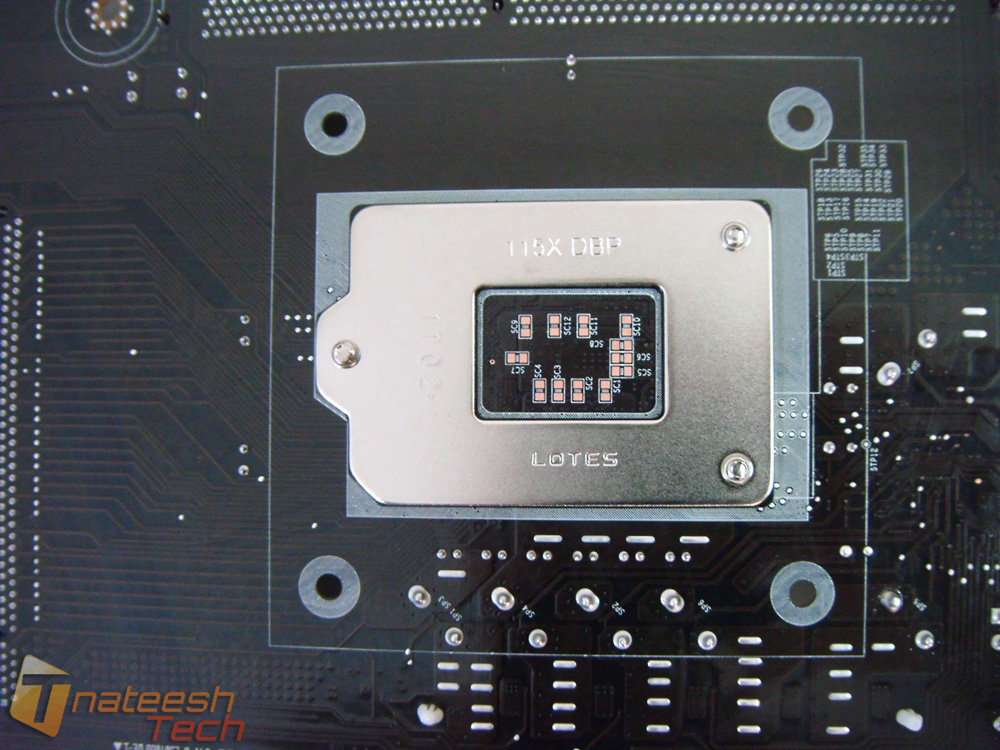

الجهة الخلفية للوحة ،لا يوجد الكثير للحديث عنه فهناك القطعة الحديدة شبه المربعة وهي المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (ستة فتحات) ، بالاضافة الى فتحات تثبيت المشتت فوق المعالج .

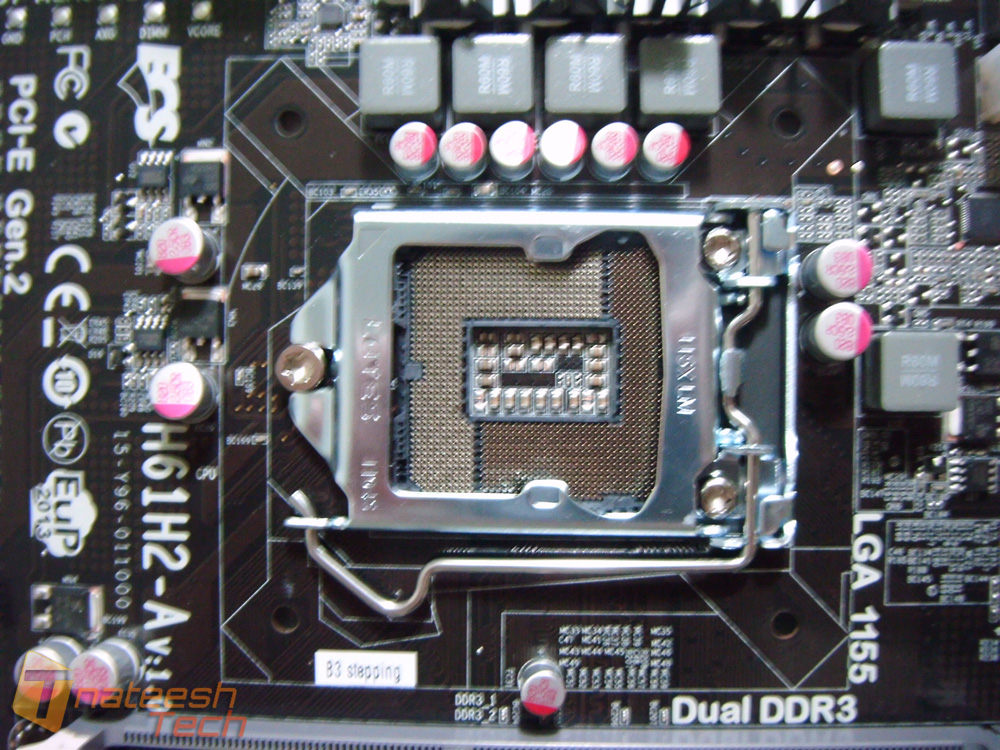

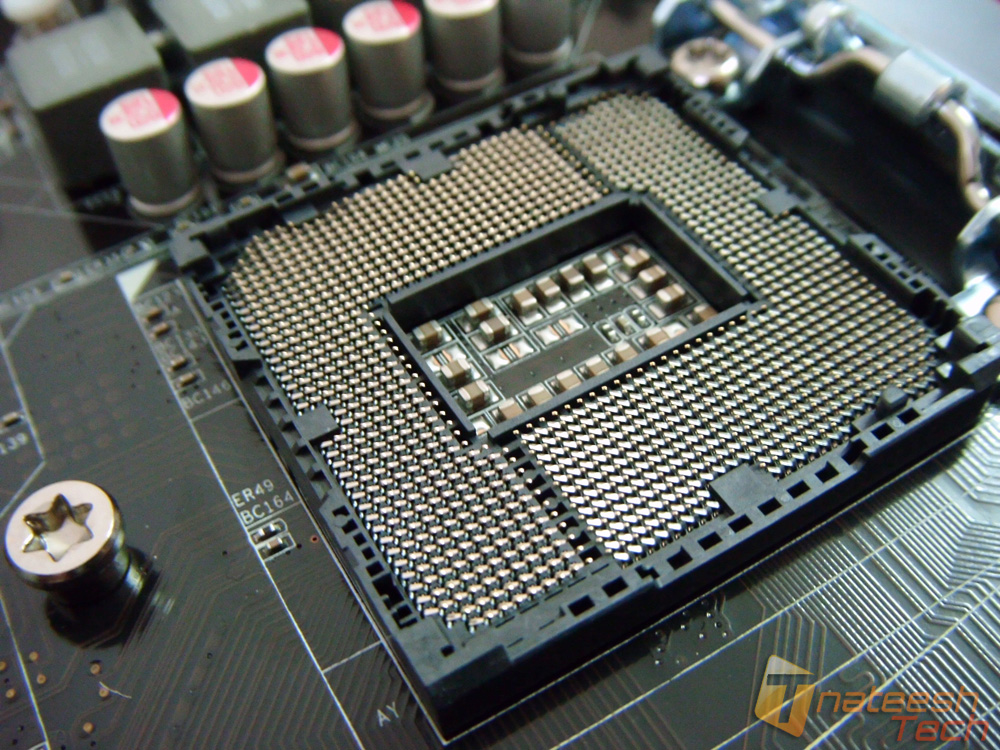

في الصورة السابقة يظهر لنا مقبس المعالج الجديد المزود ب 1155 ابرة (سن) ، وهو ينقص بسن واحد عن المقبس الذي سبقه 1156 . كما لا يمكن ابدا تركيب معالج بمقبس 1156 على هذا المقبس (هذا الخطأ يتلف المقبس تماما) . والجدير بالذكر ان شركة ECS قامت بطلاء جميع ابر المقبس بالذهب من عيار 15 قيراط حتى تتحمل هذه الابر (الاسنان) اقصى درجات كسر السرعة دون الخوف من تلفها (كما شاهدنا في لوحات من شركات اخرى) ، جميع مقابس للوحات شركة ECS لجيل ساندي بريدج مطلية بالذهب (احيي الشركة على هذه الاضافة) .

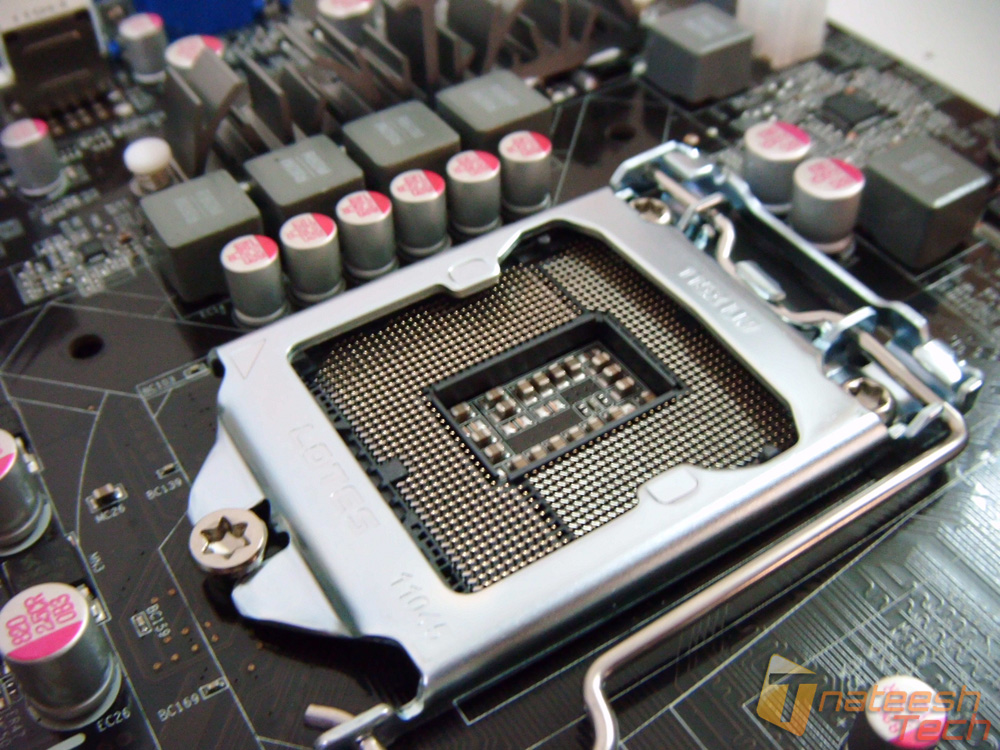

على الرغم من رخص سعر اللوحة وتصنيفها في الفئة الابتدائية في لوحات الجيل الجديد فأننا نشاهد بجوار مقبس المعالج المكثفات الصلبة Solid Cap و SFC (كما يظهر في الصور) ، اهتمام ECS بهذه الجزئية يأتي من تنافس جميع المصنعين لللوحات على التنافس بوضع افضل المكونات للوحات Sandy Bridge للحصول على افضل اداء واستقرار حين كسر السرعة (وهو الامر الذي يميز هذه العائلة الجديدة) .

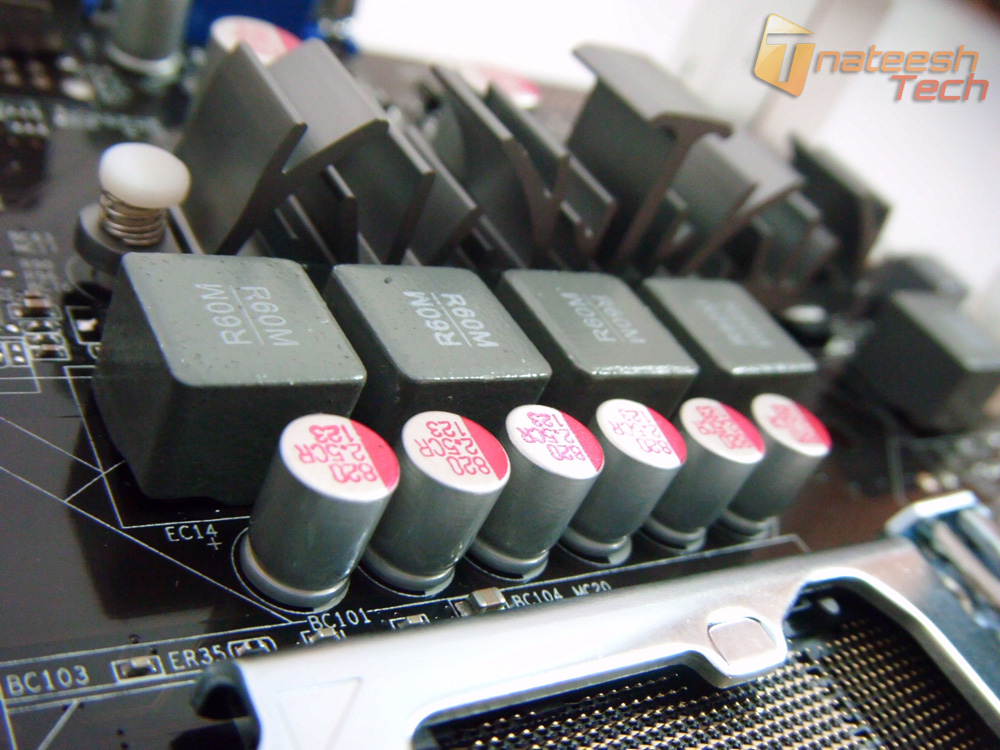

وهنا تظهر بوضوح المكثفات الصلبة Solid Cap و SFC وخلفهم المشتت الصغير (غريب التصميم) المتواجد على ال Phase حتى تشتت الحرارة الصادرة منها ، وتعتمد اللوحة معيار VRD 12 Voltage Regulator Down لتحسين عملية امداد المعالج بالطاقة اللازمة تحت كل الظروف ، كما يساعد ايضا تقليل الطاقة في حالة عدم عمل المعالج.
