كما نرى فهناك اربعة شقوق مخصصة لتركيب الذواكر من نوع DDR3 ، تدعم خاصية Dual Channel (كما في الجيل الاقدم) ولكن هذه المرة تأتي بدعم تركيب شرائح حتى 8 جيجا بمجموع 32 جيجا لكل الشقوق . تأتي الشقوق باللونين (الابيض والرمادي) للتسهيل على المستخدم حيت تركيب اطقم الذاكرة .
وبالاسفل نجد مقبس تزويد اللوحة بالطاقة 24 بن (ابرة) ، وهذا المقبس معياري في جميع اللوحات الام .
واسفل شقوق الذواكر دائرة طاقة كاملة لامداد الذواكر بالطاقة ومساعدة المستخدم بالوصول بها الى اعلى ترددات تسمح بها الذواكر دون ان يكون هناك نقص في الامداد بالطاقة .
امر اخر هام للمستخدم ! هل ترون ما هو مكتوب على الملصق الابيض اعلى شقوق الذواكر ؟ نعم مكتوب B3 stepping للاشارة ان اللوحة تحمل اخر اصدار من الرقاقات والخالي من المشاكل السابقة .

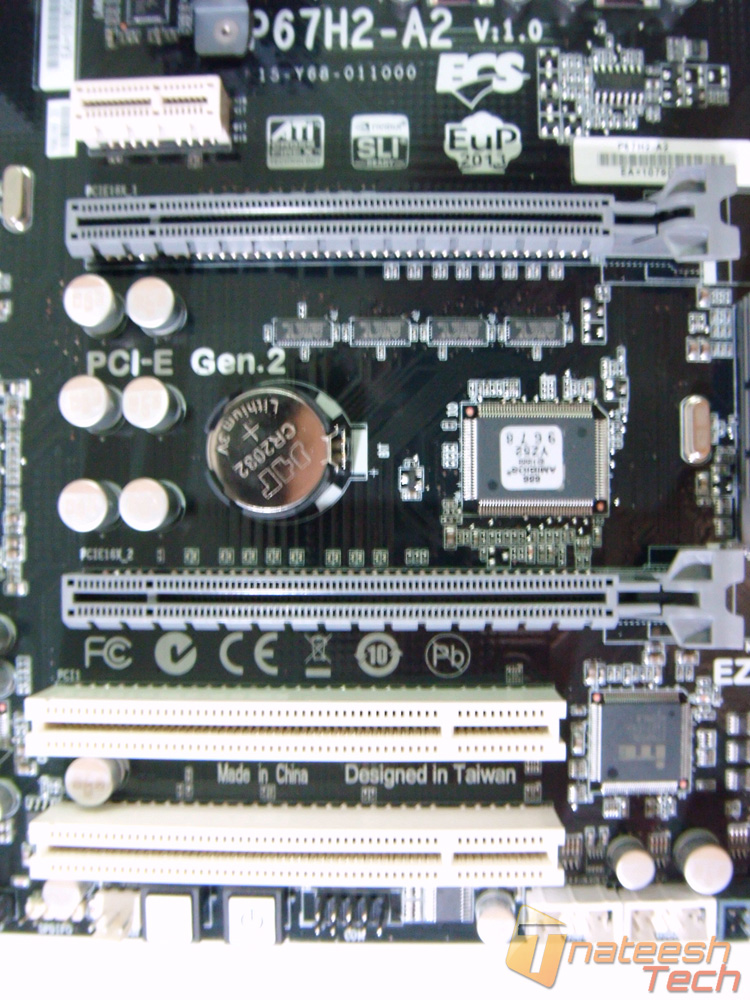

شقوق التوسعة وتركيب البطاقات كما تظهر في الصورة من الاعلى الى الاسفل :
- شق PCI-E x1 من الجيل الثاني
- شقان PCI-E x16 من الجيل الثاني
- على التوالي شقان PCI 32Bit

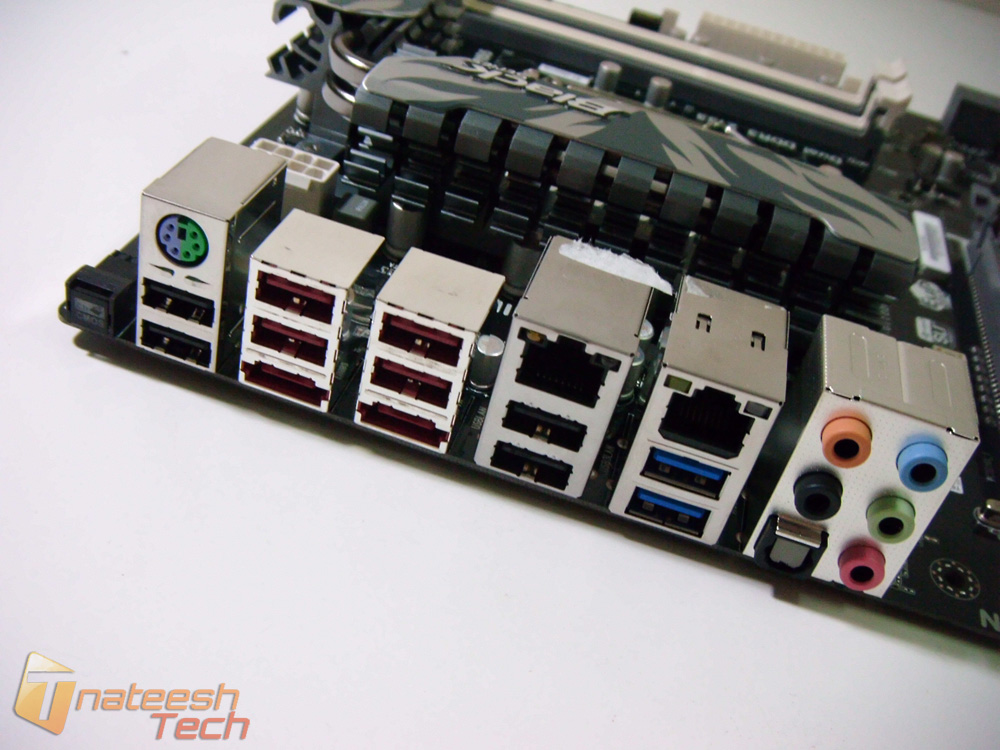

تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من :
- زر Clear CMOS لاعادة تهيئة ال BIOS
- منفذ PS/2 لتوصيل لوحة مفاتيح او فأرة (ماوس)
- ثمان منافذ USB 2.0
- منفذان eSATA 6GB/s
- منفذان USB 3.0
- منفذان RJ45 للتوصيل بالشبكة (يمكن الدمج بينهما)
- منفذ الصوت (وبه خمس فتحات “ اقنية”)
- منفذ رقمي للصوت
