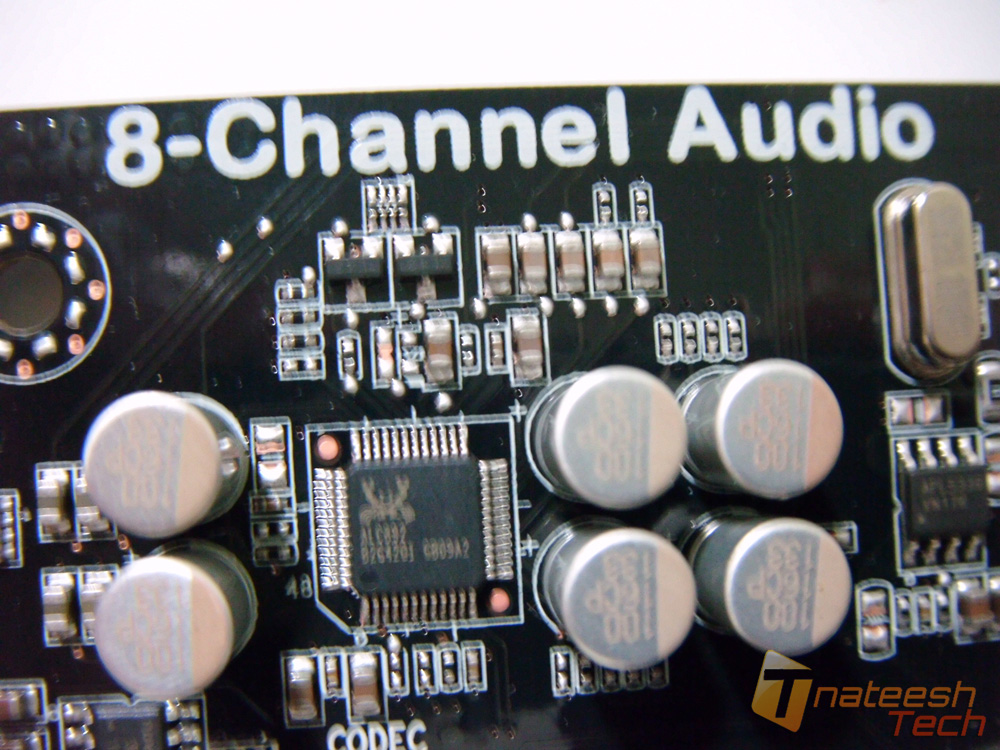

رقاقة (شريحة) الصوت المدمجة في اللوحة هي Realtek® ALC892 ، متوافقة مع معيار HD Audio specification . تدعم الشريحة ثمان قنوات صوتية متوافقة مع معيار DirectSound 3D .

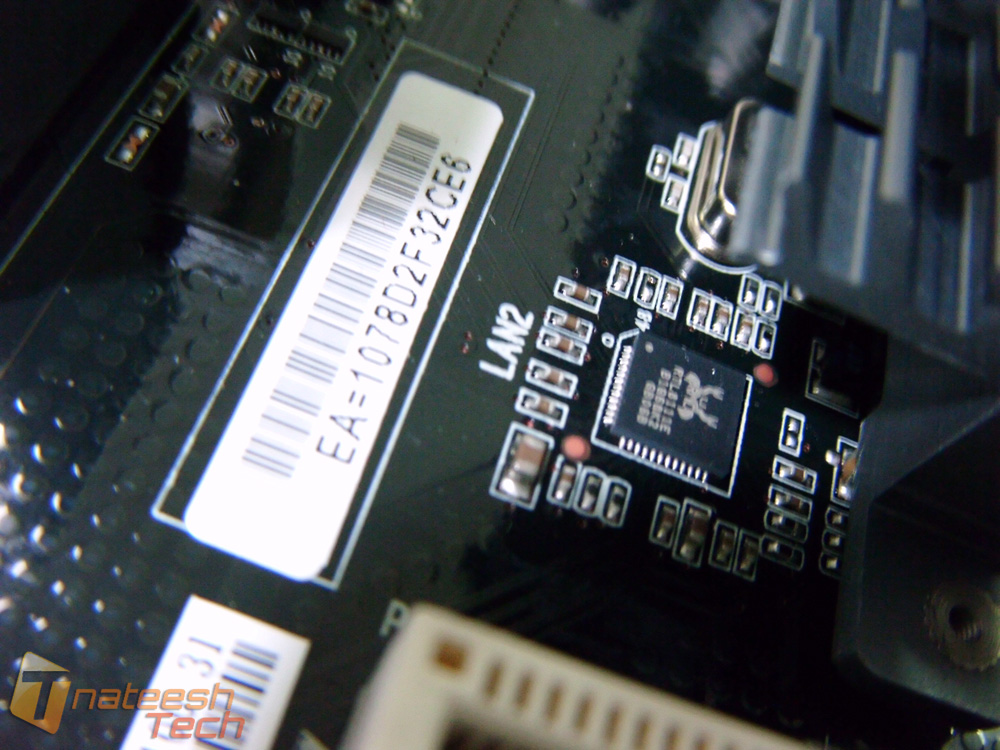

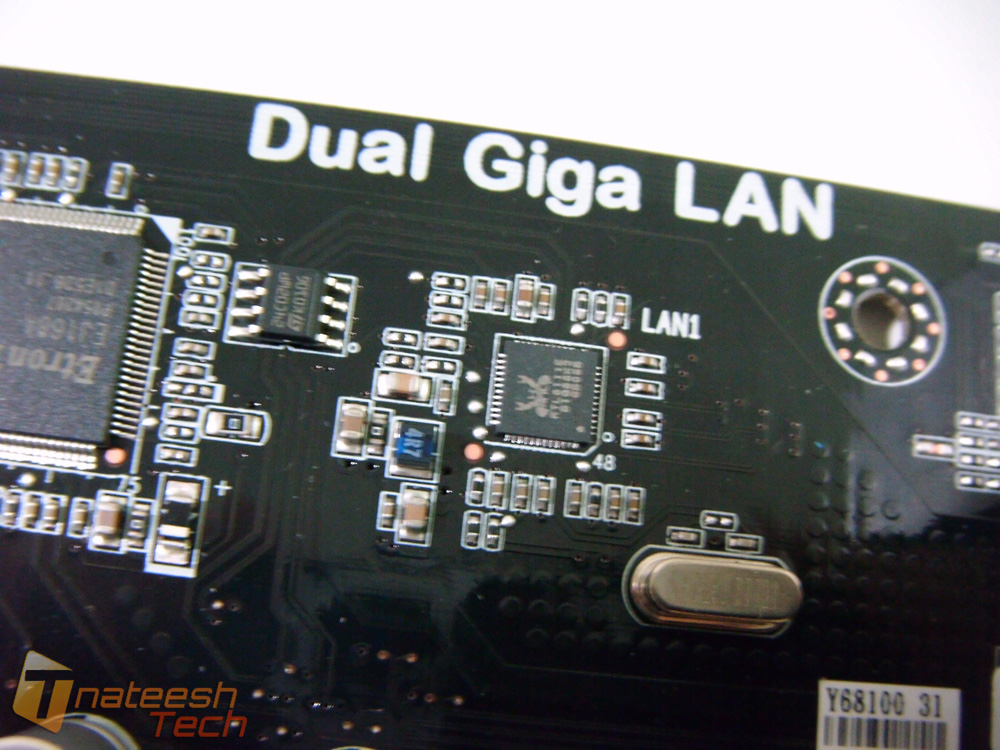

استعانت شركة ECS بشركة Realtek ايضا في تزويد اللوحة بمتحكمان للشبكات من نوع RTL8111E PCIe كل منهما يصل الى سرعة 1 جيجابت حين الربط بموزع يدعم هذه السرعة .

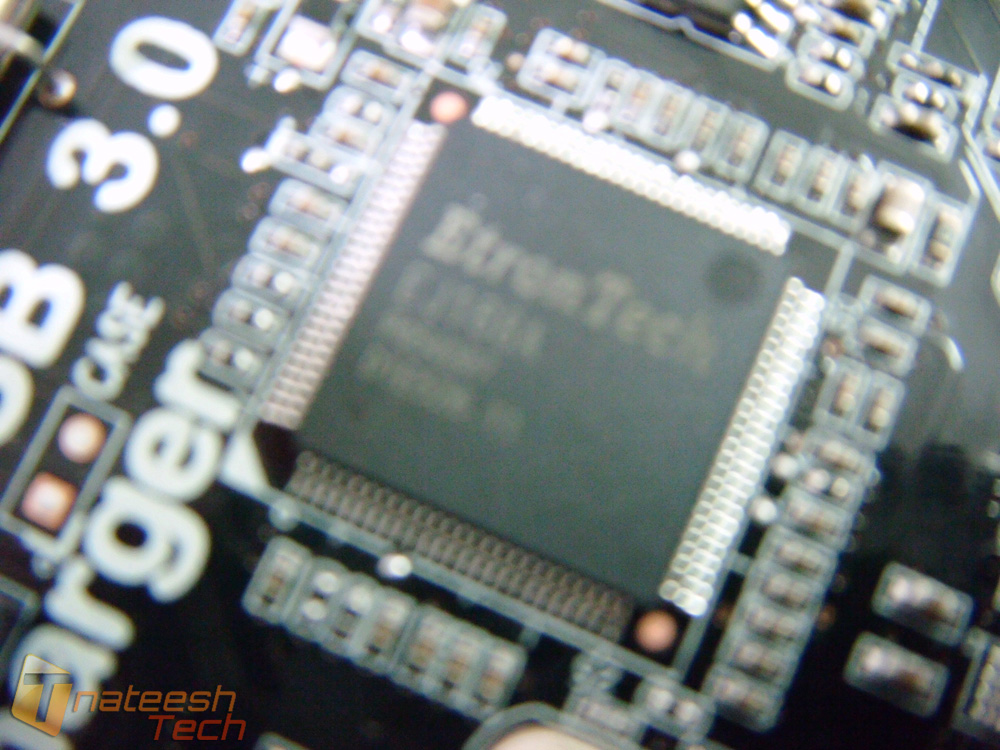

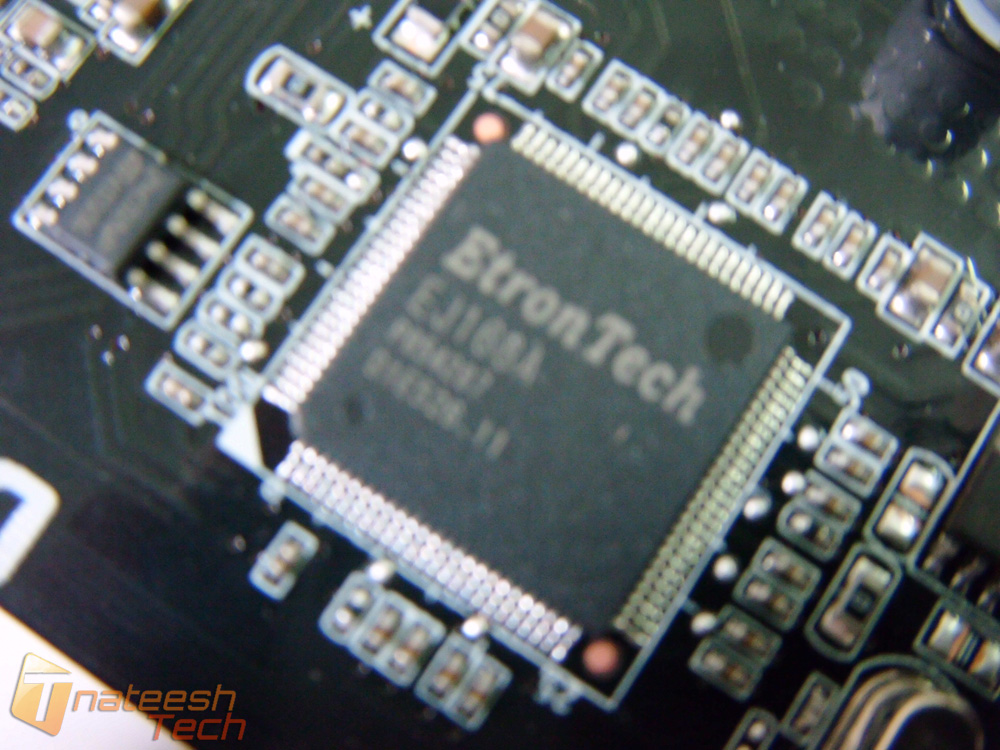

متحكمات منافذ USB 3.0 من شركة Etrontech ، الاثنان موديل EJ168A وتمتاز هذه المتحكمات بالسرعة والاعتمادية ، احدهما يقع تحت الجسر الجنوبي والاخر على الجهة المقابلة له على الطرف الاخر من اللوحة .

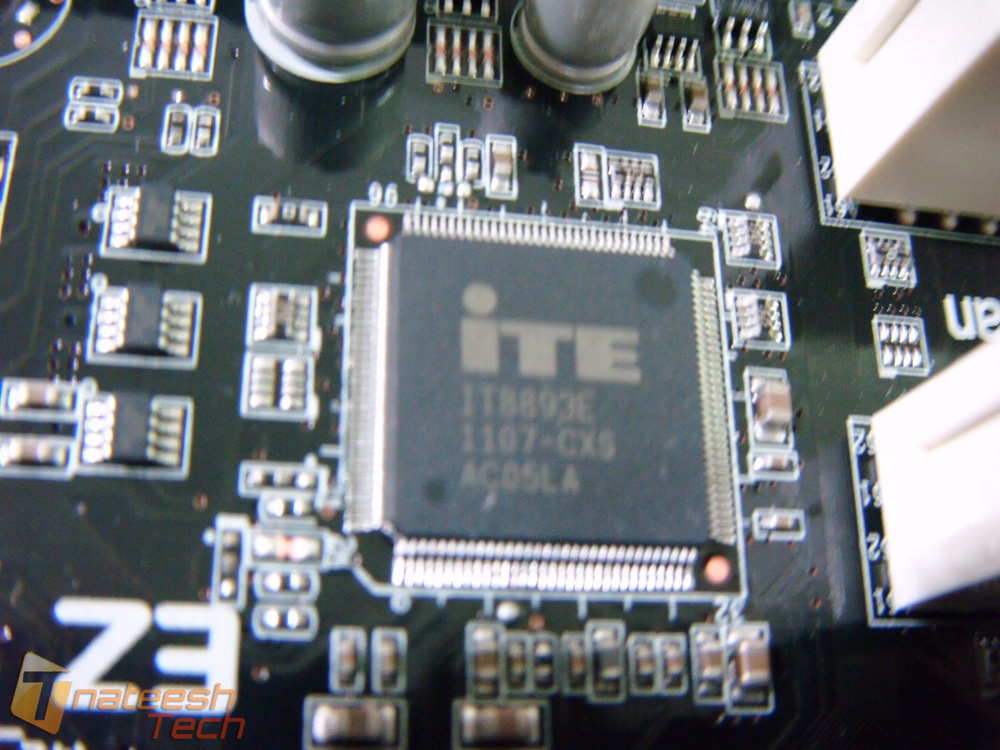

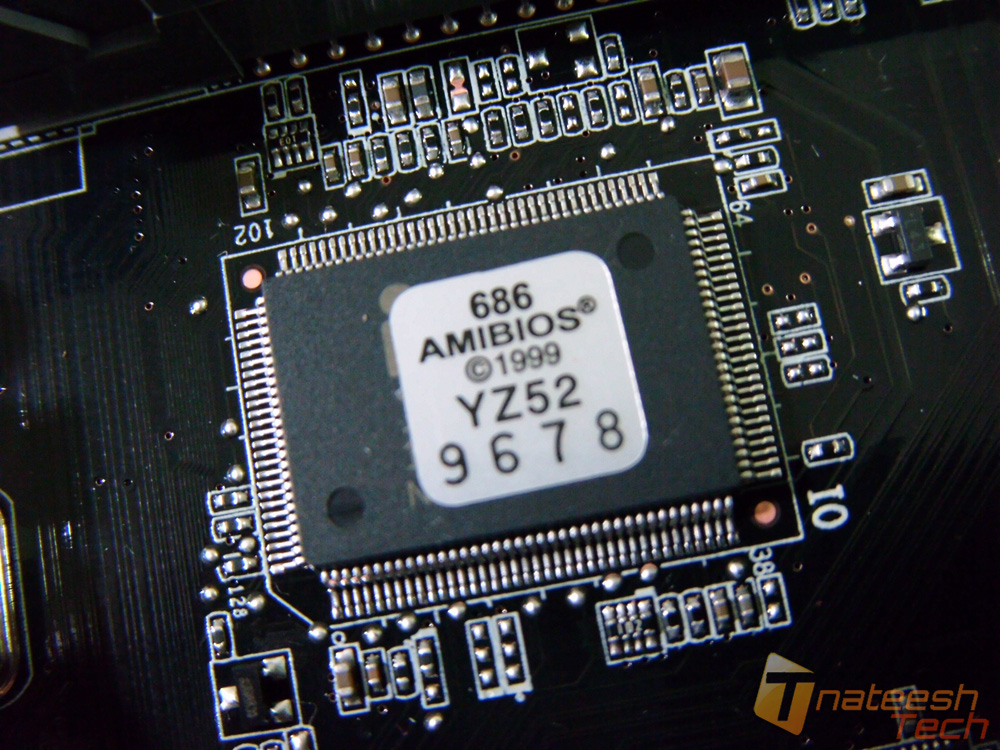

في الصورة الاولى نرى ملصق ال BIOS على احد الشرائح ، ولكن في الواقع الملصق وضع على الشريحة الخاطئة فالشريحة التي تحته هي ITE IT8728F وهي المسئولة عن وظائف الادخال والاخراج من وإلى اللوحة بالاضافة الى مراقبة درجات الحرارة والفولتية . اما في الصورة الاخرى فنشاهد الشريحة ITE 8893E وهي المسئولة عن التحويل من PCIe الى PCI للتحكم في منفذا PCI على اللوحة . الشريحتان يجتمعان للعمل معا في تناغم وتسلسل ليكملا عملهما على افضل وجه .

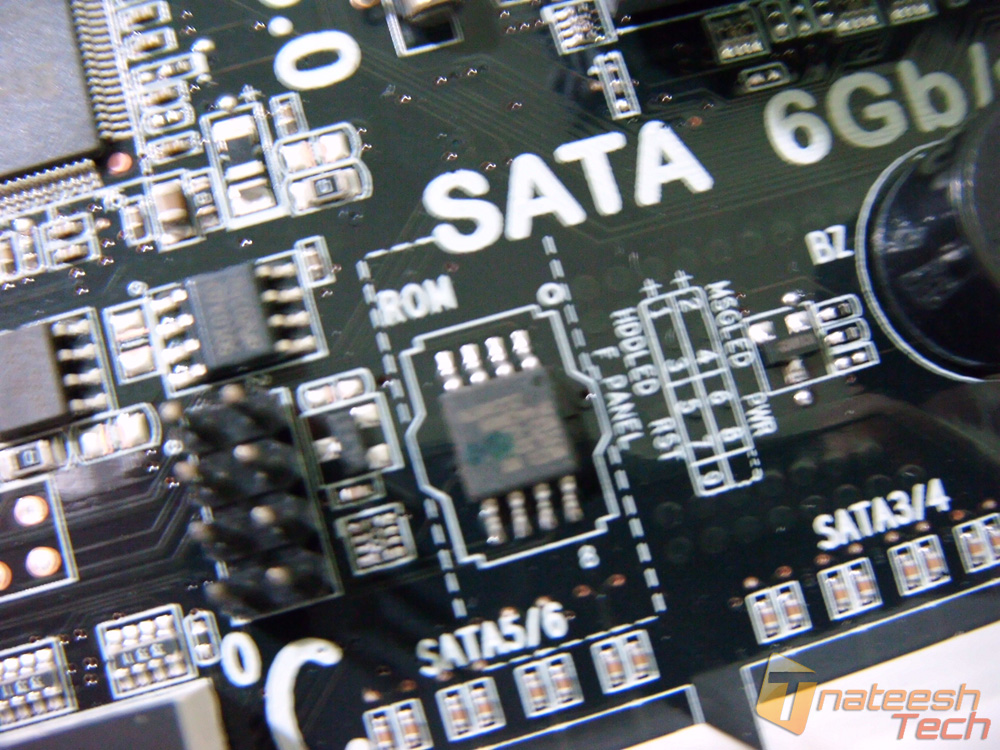

كما نرى في الصورة تحت كلمة ROM توجد شريحة BIOS وهي المسئولة عن برنامج تشغيل اللوحة والاقلاع ، الشريحة تأتي ملحومة في اللوحة مباشرة وهذا الامر السائد الان بين كافة المصنعين ، على عكس اللوحات القديمة التي كانت تسمح بفك شريحة ال BIOS اذا حدث اي عطب بها واعادة برمجتها خارجيا ثم تركيبها للعمل مرة اخرى .

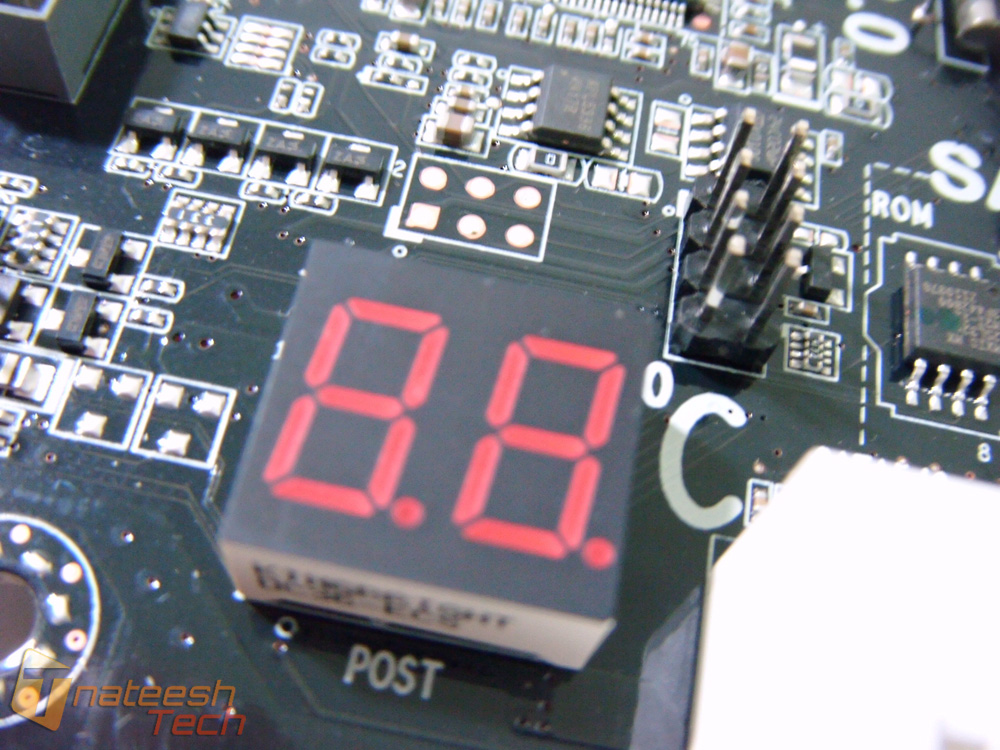

بجوار شريحة ال BIOS تتواجد شاشة عرض ثنائية الارقام ، تعرض الشاشة اكواد حالة اللوحة منذ بداية التشغيل مرورا بفحص النظام الى حالة العمل السليمة . هذه الشاشة تصبح ذات منفعة كبيرة لانها تعرض اكواد الخطأ ايضا اذا حدث خلل ما بالنظام او احد اختبارات الاقلاع ، حيث تمكن المستخدم بالرجوع برقم الخطأ الى كتيب اللوحة المرفق لمعرفة نوع الخطأ بالضبط مما يساعد على سرعة وسهول حل المشكلة لمعرفة مصدرها معرفة دقيقة .
