تأتى اللوحة فى صندوق متوسط الحجم يغلب عليه اللون الأسود المرصع بألوان الذهب اللامع. وهي الهيئة أو النسق اللذي تعتمده الشركة للوحة أيضآ .
مدون على العلبة من الأمام أسم اللوحة وشعار سلسلة L337 بحجم كبير فى المنتصف العلوي وفى الأسفل بعض الشعارات للتقنيات المدعومة.
الجانب الأيسر من الصندوق يحتوي ما تحتويه الواجهة الأمامية مع بعض التغييرات فى النسق

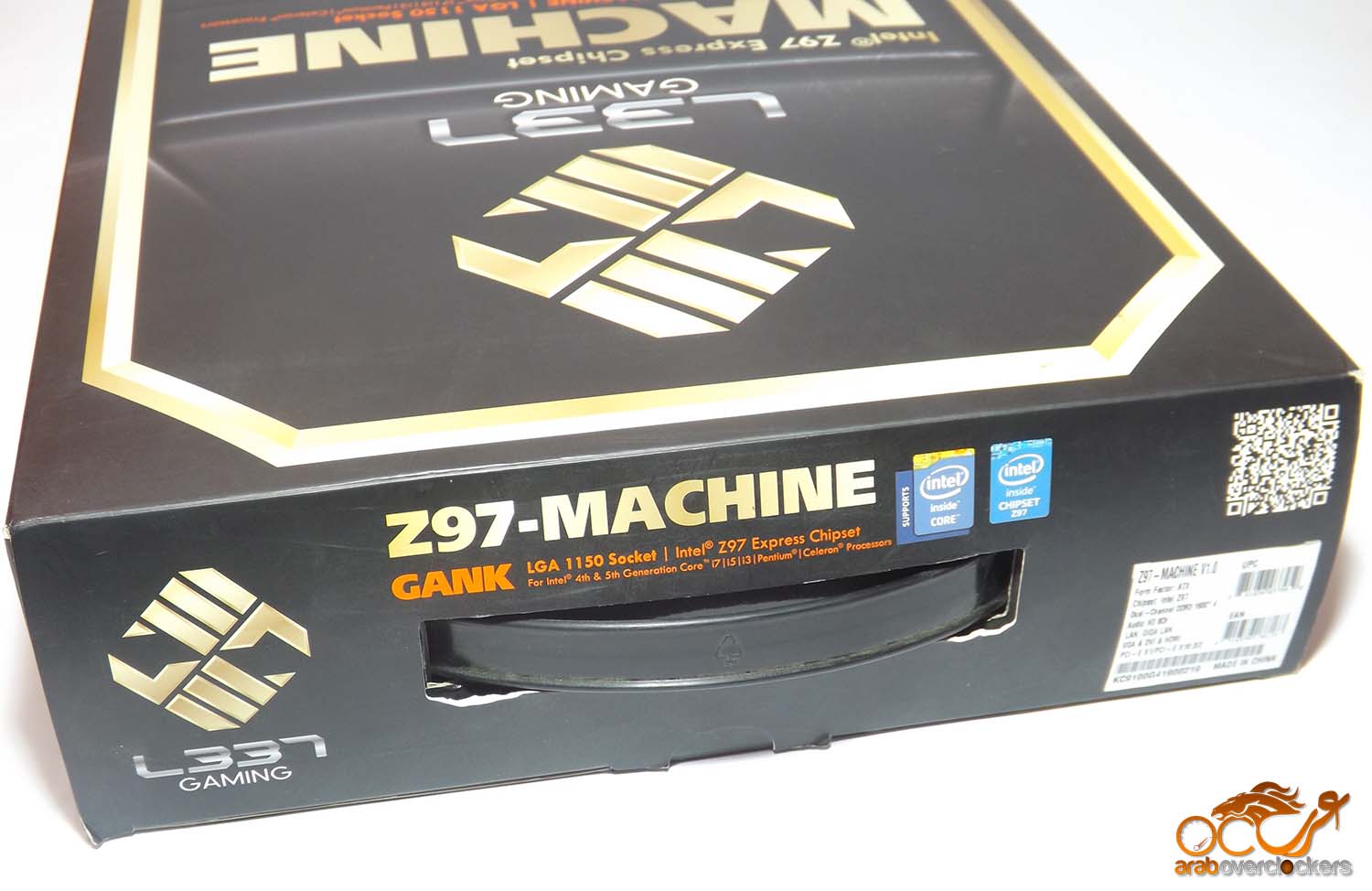

الجانب العلوي للصندوق يحوي على مقبض لسهولة الحمل و لاعطاء ايحاء باهمية ما بالداخل
الجهة الخلفية للصندوق تحتوي على رسم تخطيطي للوحة مع سرد المواصفات ولمحة سريعة على التقنيات السابق ذكرها
الصندوق الكبير يحوي بداخله صندوق آخر بالأسود مع تدوين عبارة Battle Ready للمزيد من التشويق

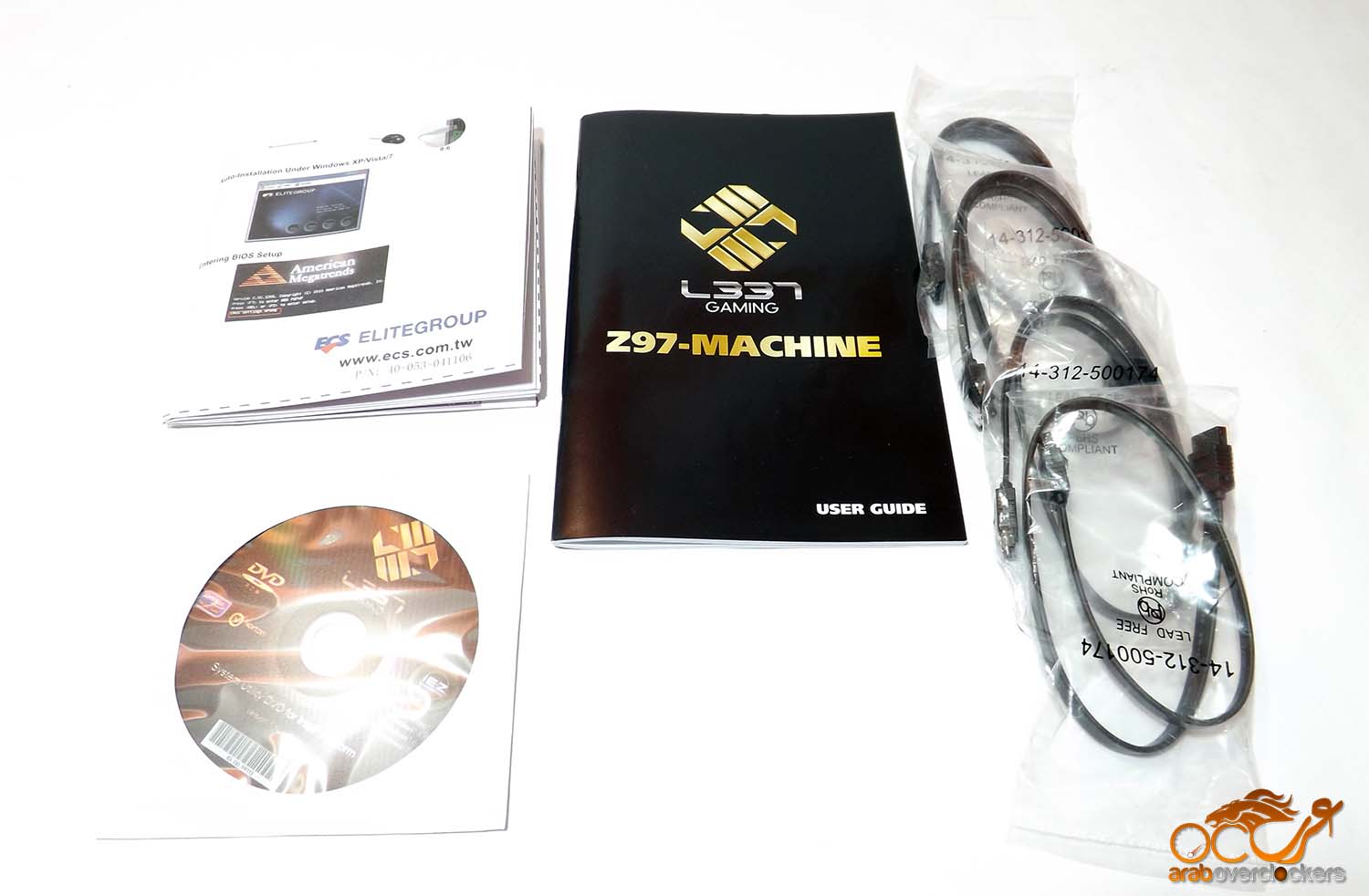

الملحقات بسيطة حيث تحوي على 4 كابلات SATA و دليل الاستخدام و اسطوانة التعريفات

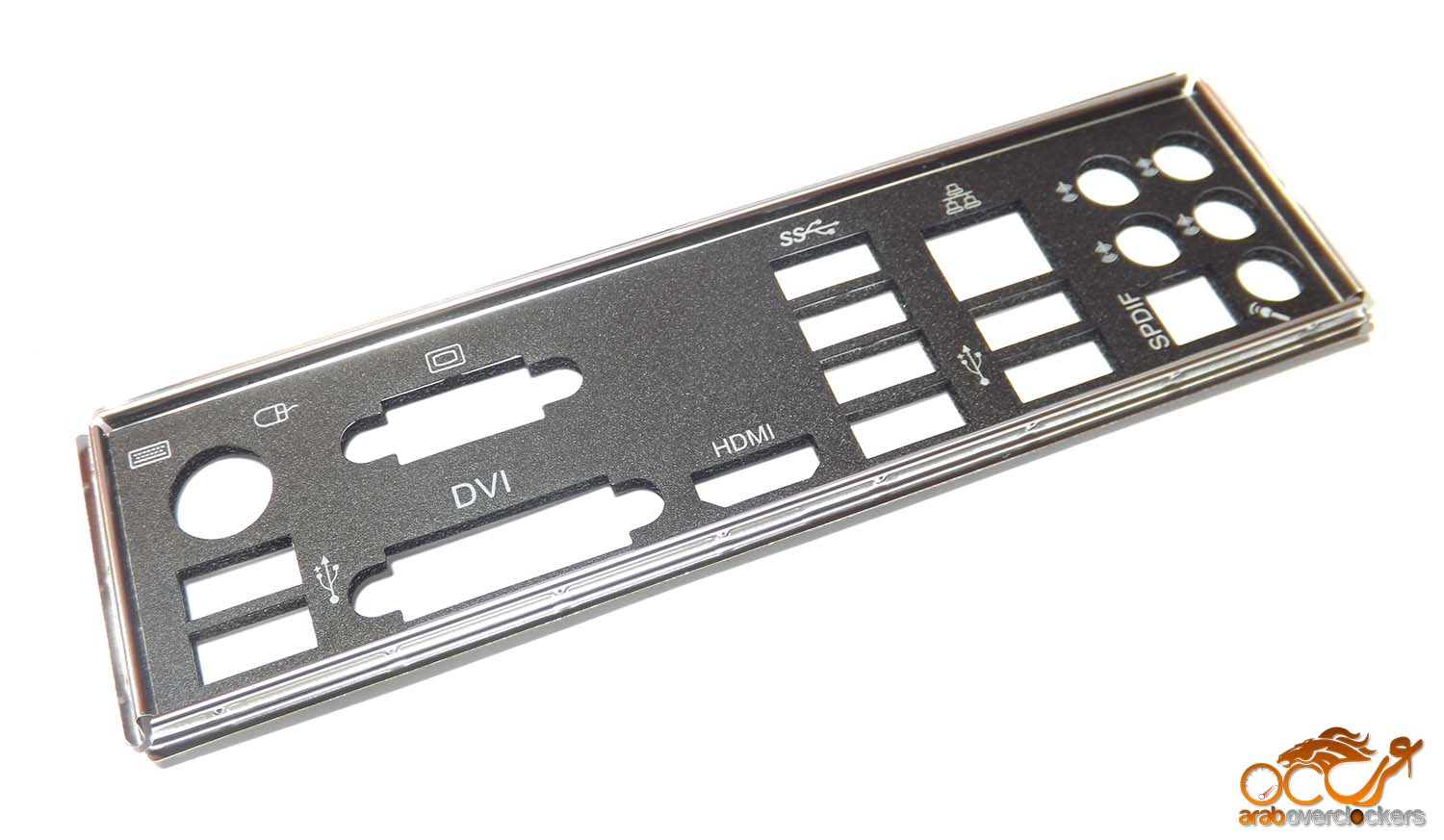

بالطبع تحتوي على الدرع الخلفي ومدون عليه اسم كل منفذ

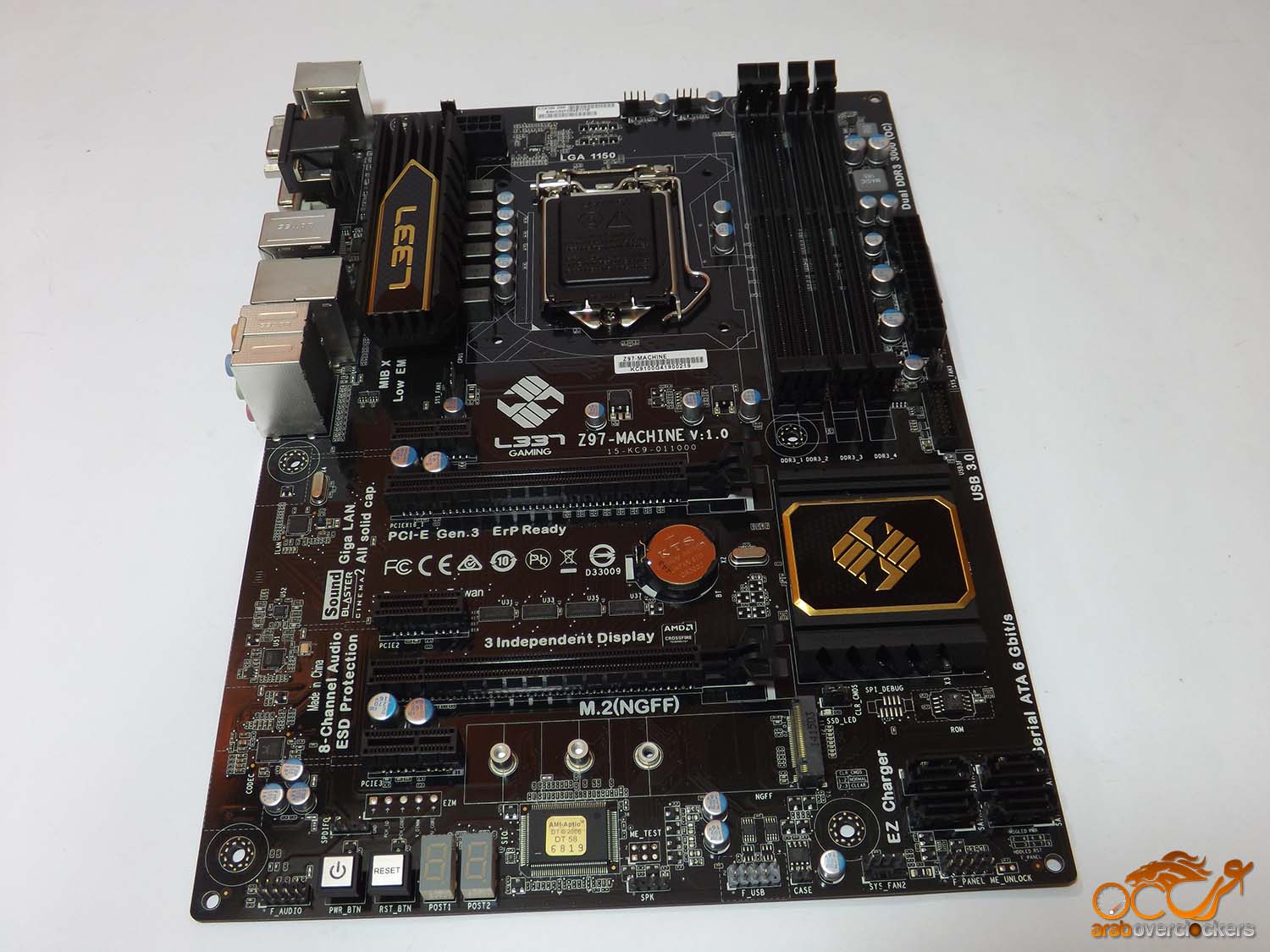

اللوحة تأتي بقياس ATX ويغلب عليها اللون الأسود لل PCB و المنافذ والمشتتات مع بعض النقوش الذهبية اللامعة

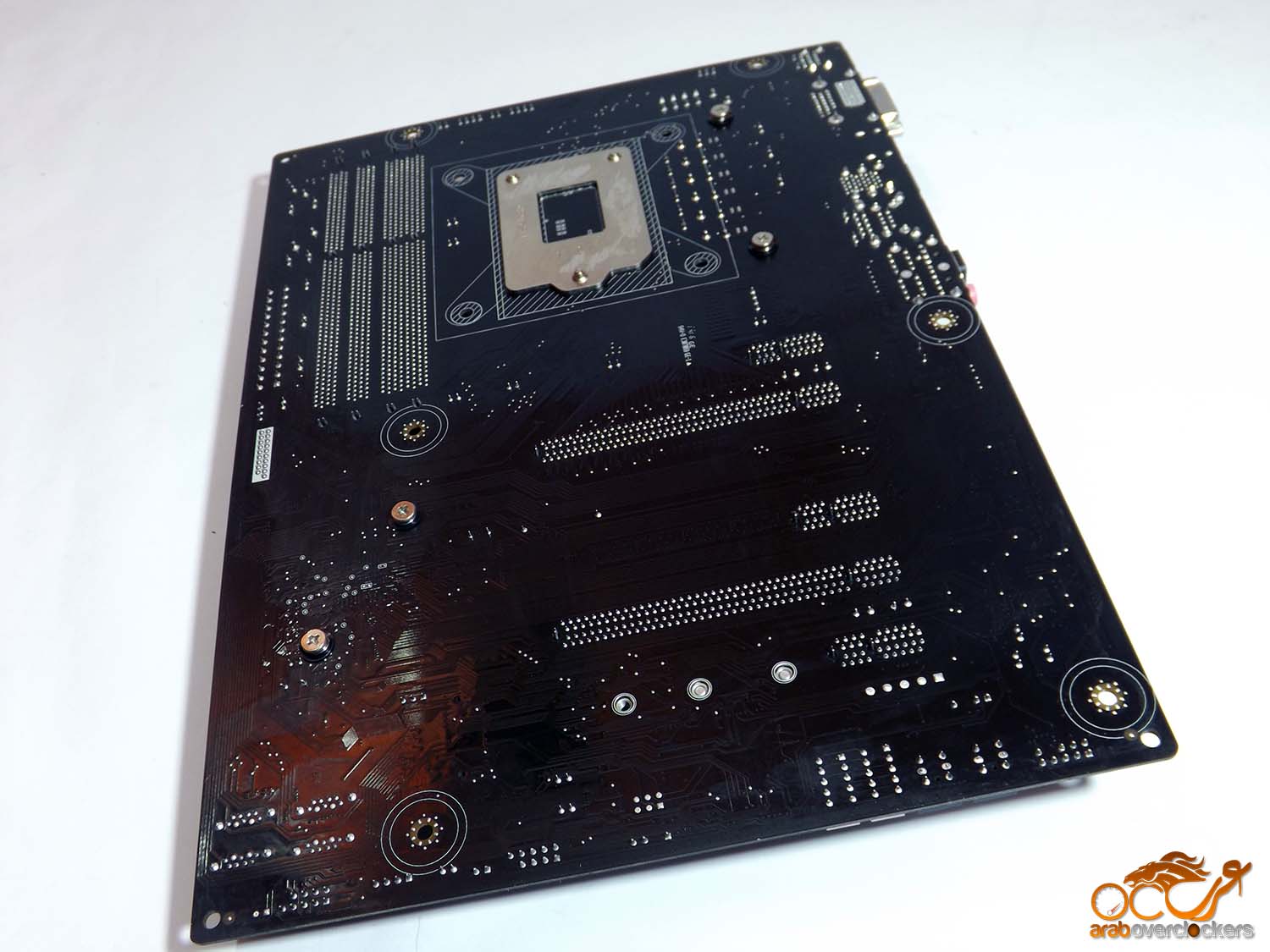

اللوحة من الخلف ويلاحظ أماكن اللحام و الممرات الخاصة باللوحة.

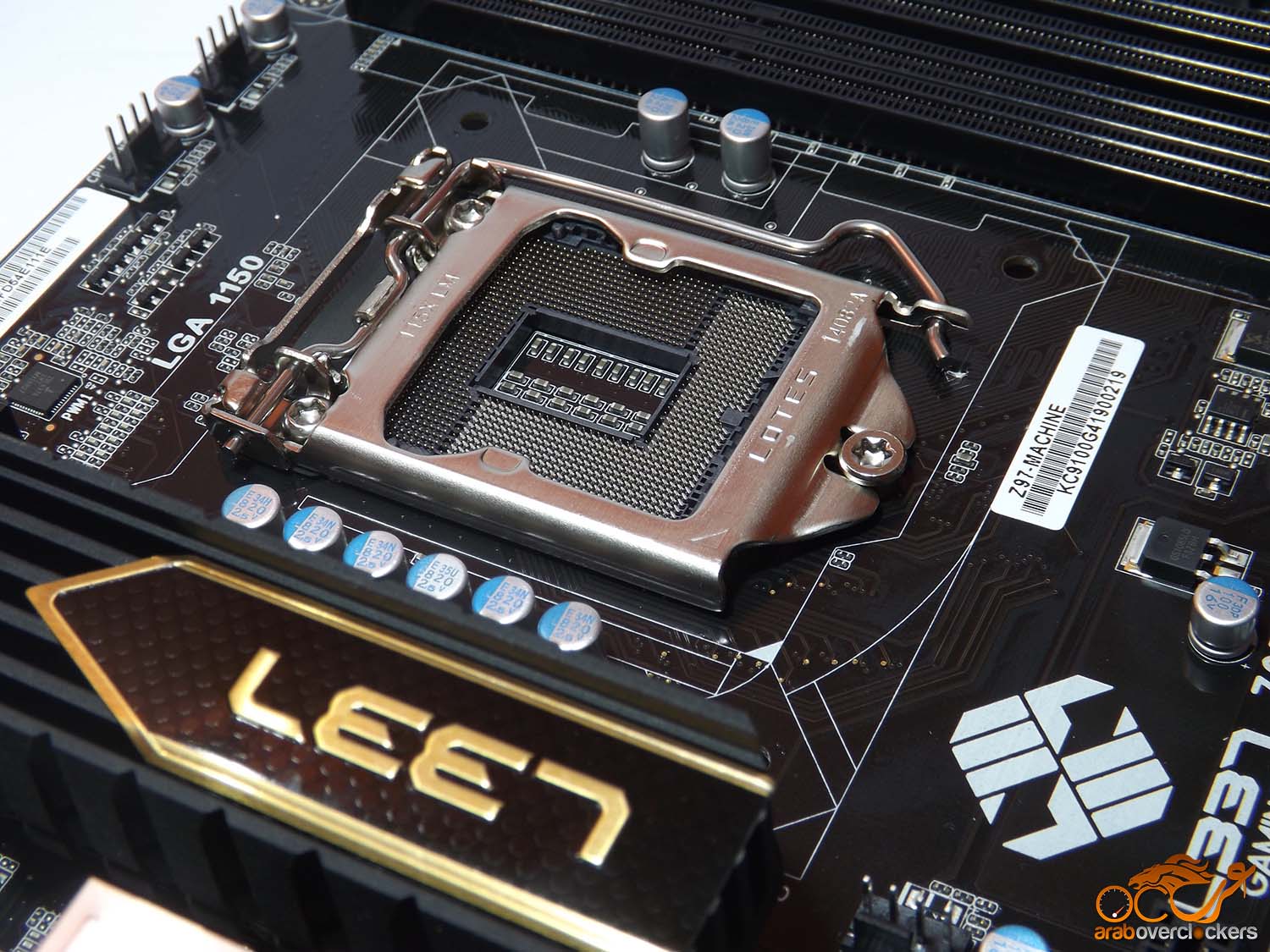

مقبس LGA-1150 الداعم لمعالجات HASWELL والجيل الخامس Broadwell.

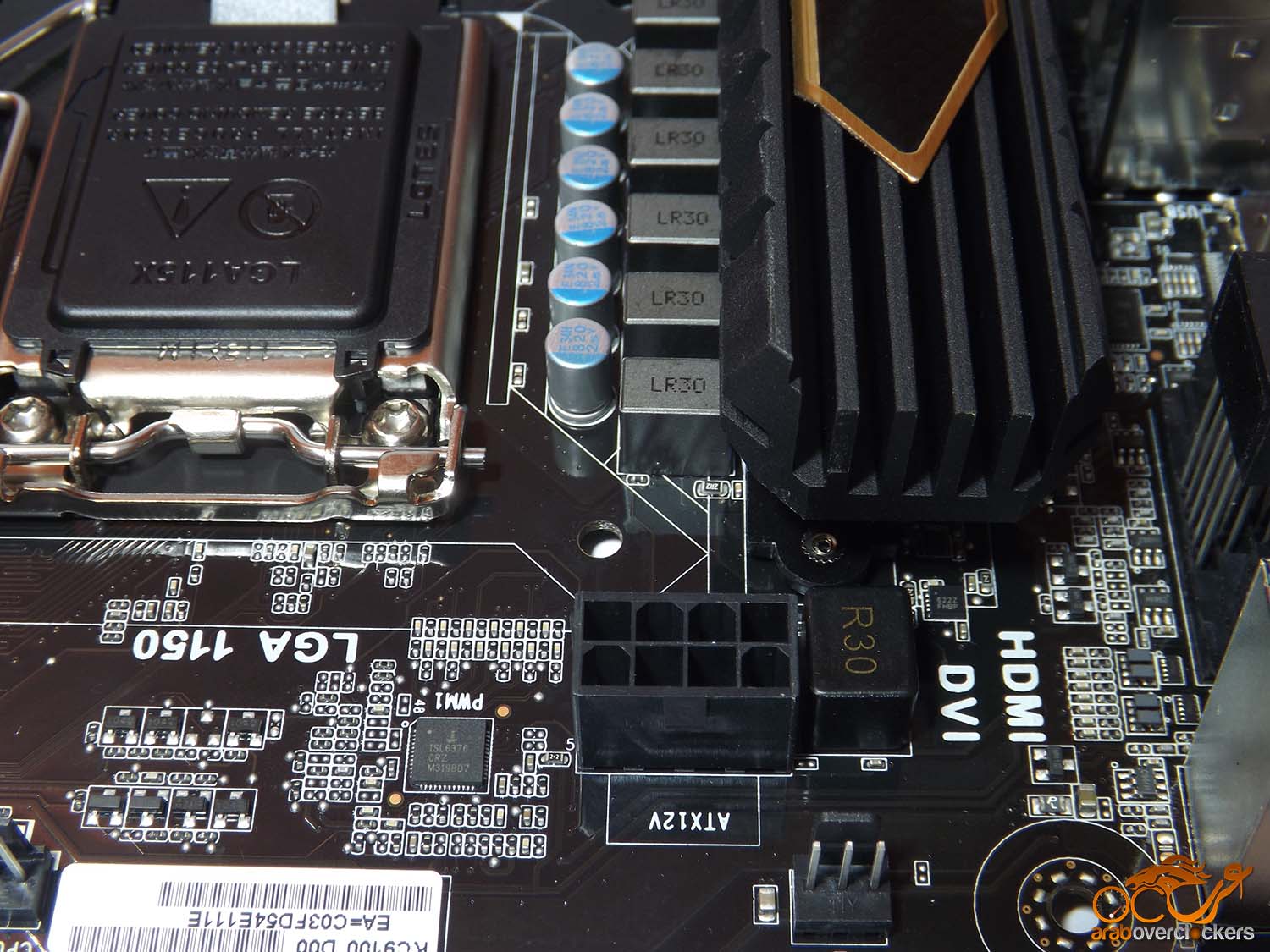

مقبس الطاقة الخاص بالمعالج 8PIN ويستطيع امداد المعالج بالطاقة الكافية تبلغ 336 واط.

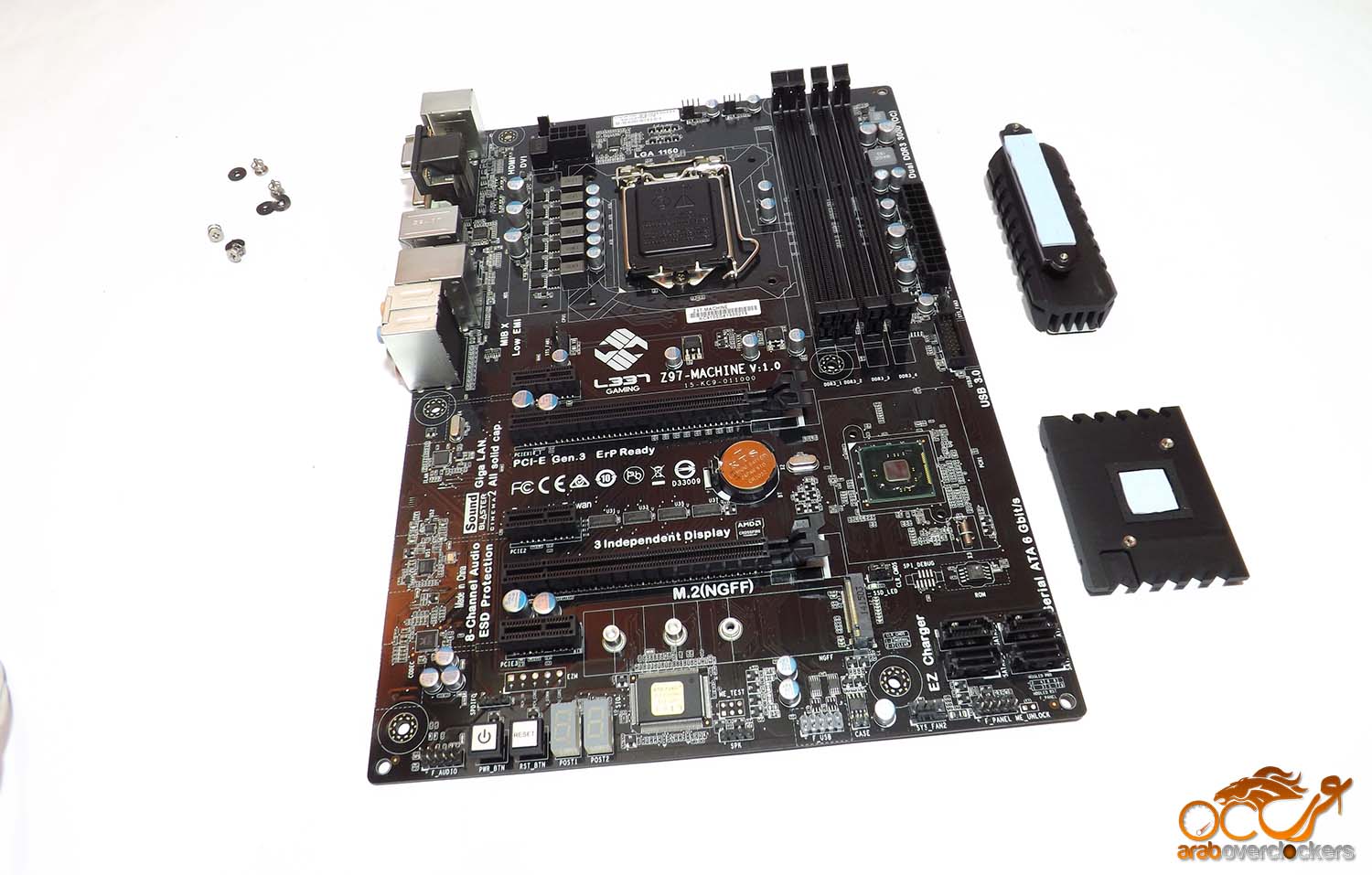

اللوحة بعد نزع المشتتات عنها.

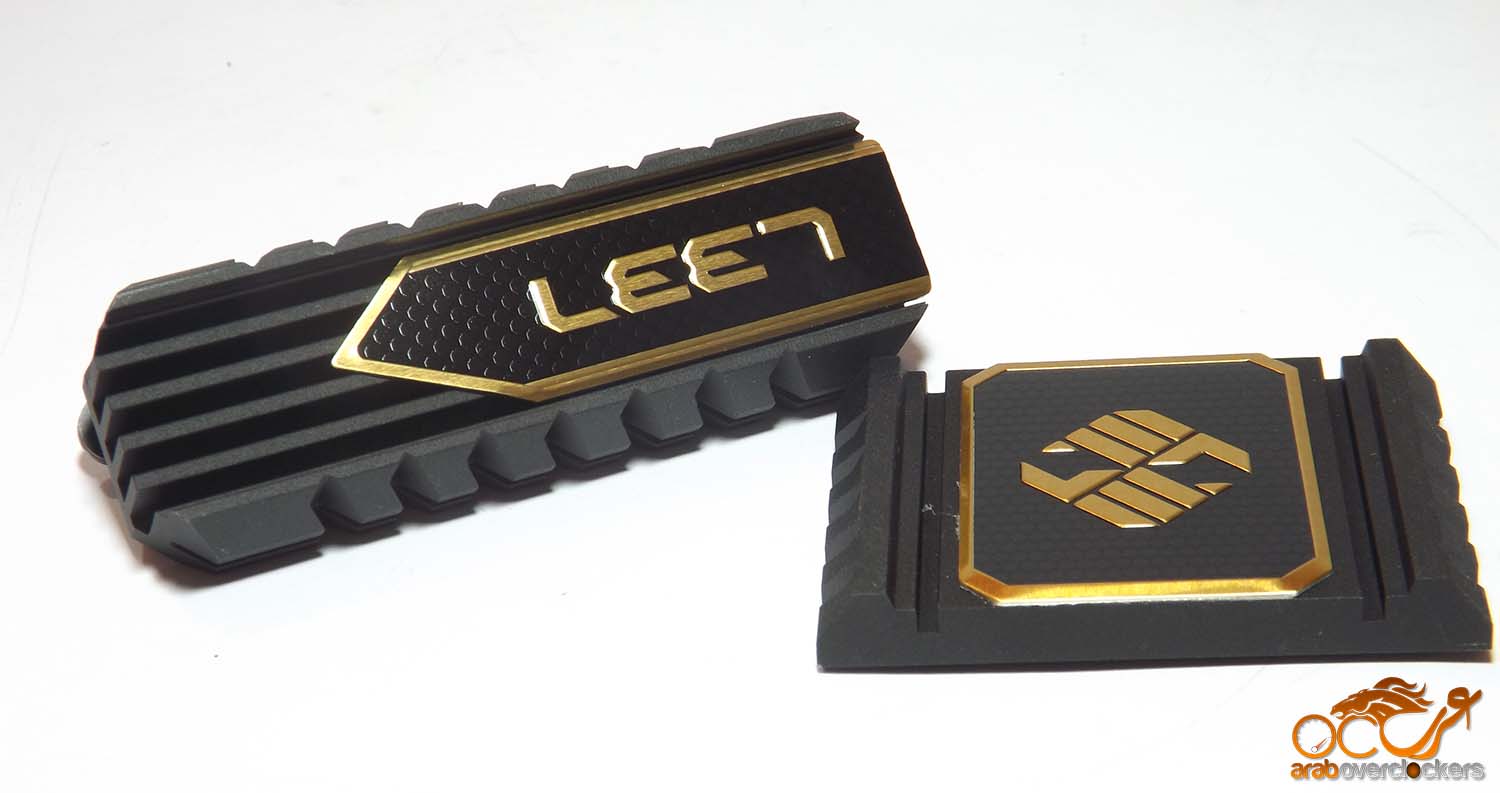

مشتتات اللوحة تنقسم الى جزئين احدهما يختص بتبريد دائرة طاقة المعالج والأخري للشريحة Z97. يحملان شعار السلسة L337 باللون الذهبي الرائع.

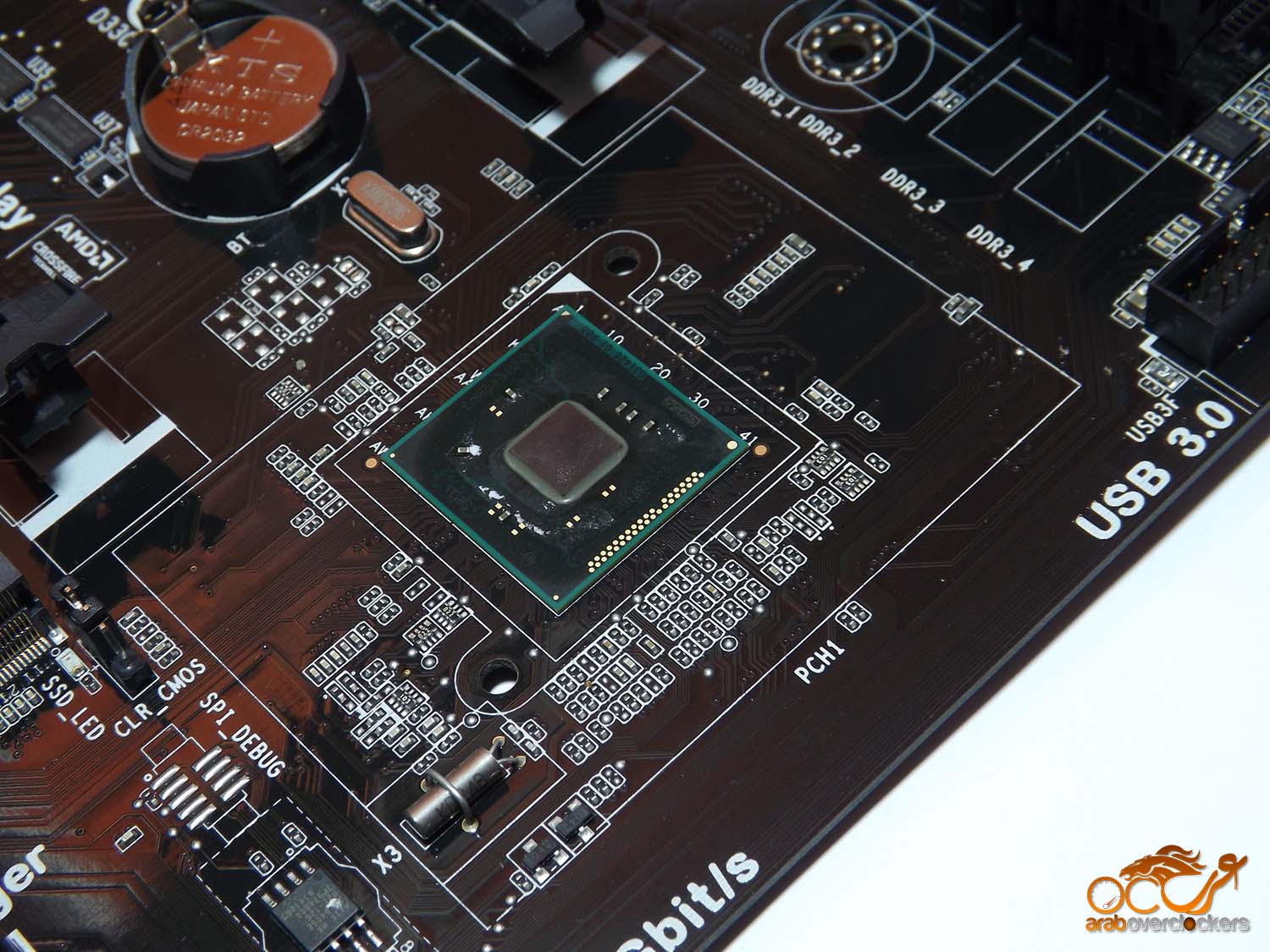

نظرة مقربة للشريحة Z97 بعد نزع المشتت عنها

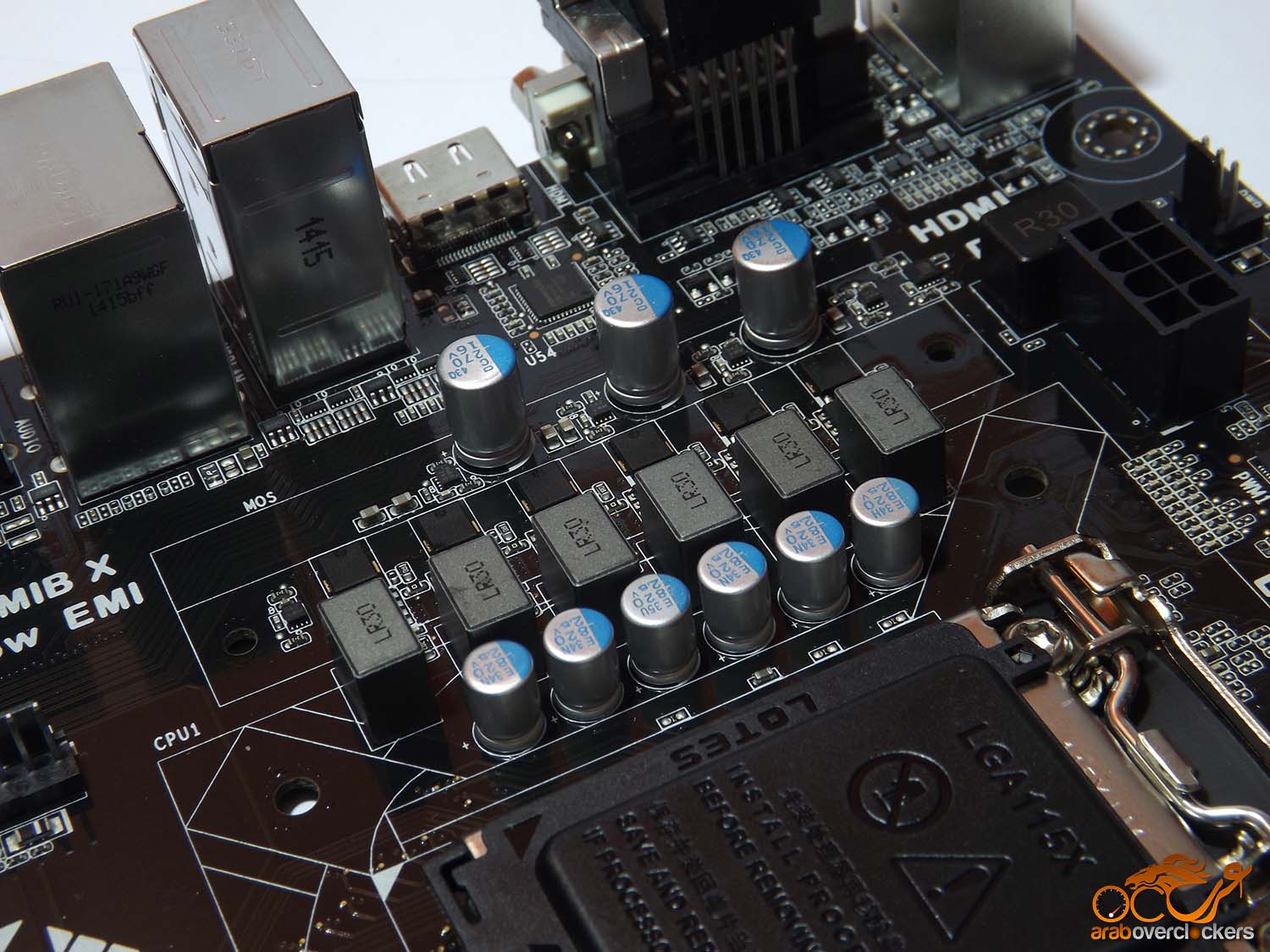

أما عن دوائر الطاقة فهي كما سلف ذكرآ تتكون من ست مراحل طاقة تتكون من:
1 – وحدات MOSFET من نوع Dual Advanced MOSFETالتى وعلى حسب ما ورد من الشركة تقدم نسبة كفاءة عالية تصل إلى 90% مما يساعد على تقليل الإنبعاث الحرارى الخاص باللوحة
2 – خوانق من النوع ICY Chokes التى تقدم ثبات أكثر بمرة ونصف وتقلل الإنبعاث الحراري بنسبة 13% عن الخوانق المصنوعة من الفريت حتي تحت الضغط الكامل
3 – مكثفات طاقة يابانية الصنع لتقدم عمر افتراضي اطول
4 – دائرة طاقة هجينة ذات ست مراحل

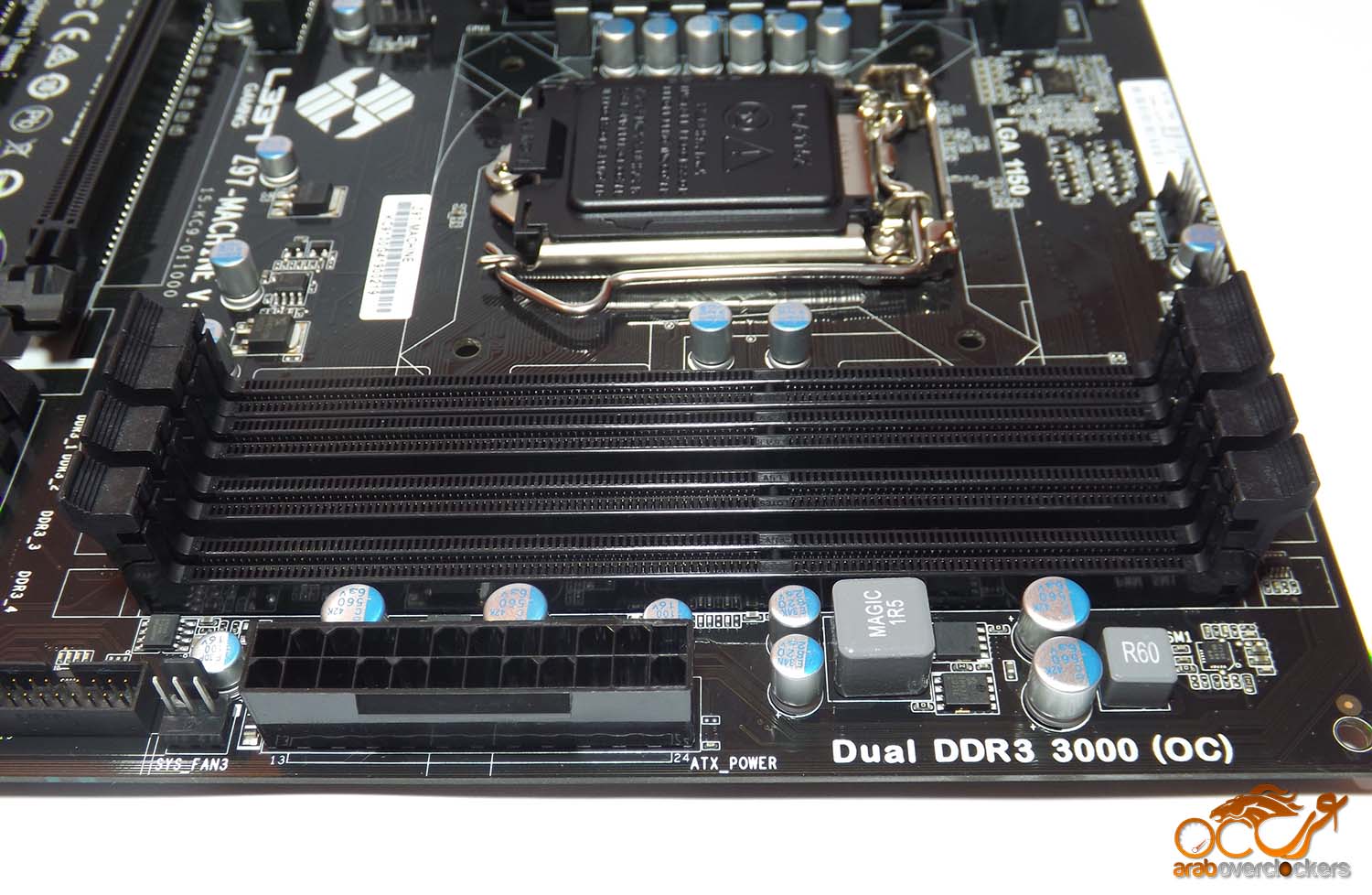

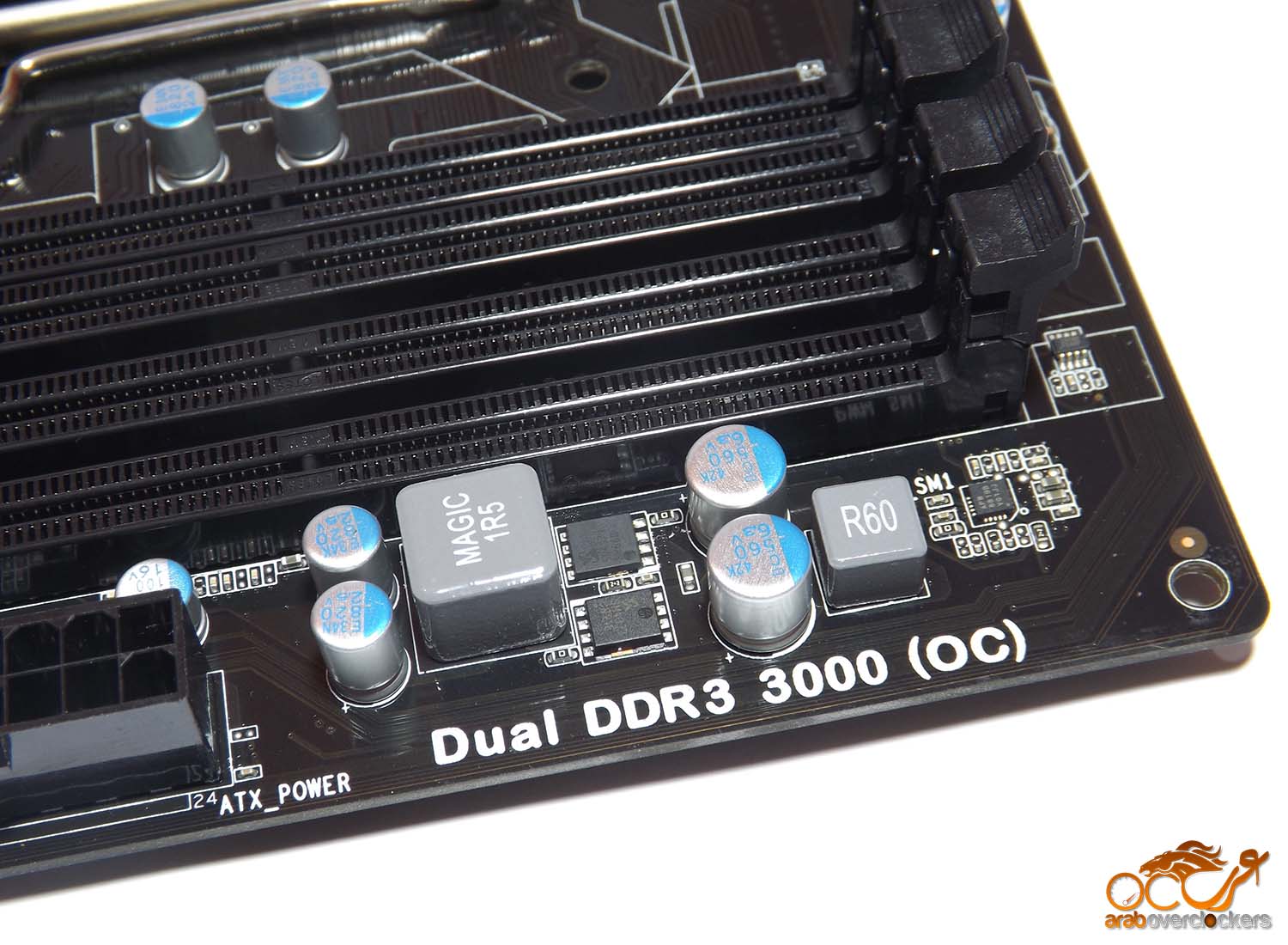

منافذ الذواكر وتدعم ترددات حتي 3000Mhz و بجانبها مقبس ATX24 pin ومنفذ لتوصيل مروحة تبريد
الملاحظة الغريبة هنا هو تفاوت المسافات البينية بين شقوق الذاكرة! لا تستغرب من ذلك، فالشقان من جهة المعالج هما يمثلان الاساس عند تركيب الذواكر، ثم بعد ذلك باقي الشقوق بالترتيب، لكن لا تواجه المستخدم مشكلة عند التركيب نظرا لايتخدام الشركة اللون الاسود لكل القنوات بدلا من لونين كما هو معتاد.

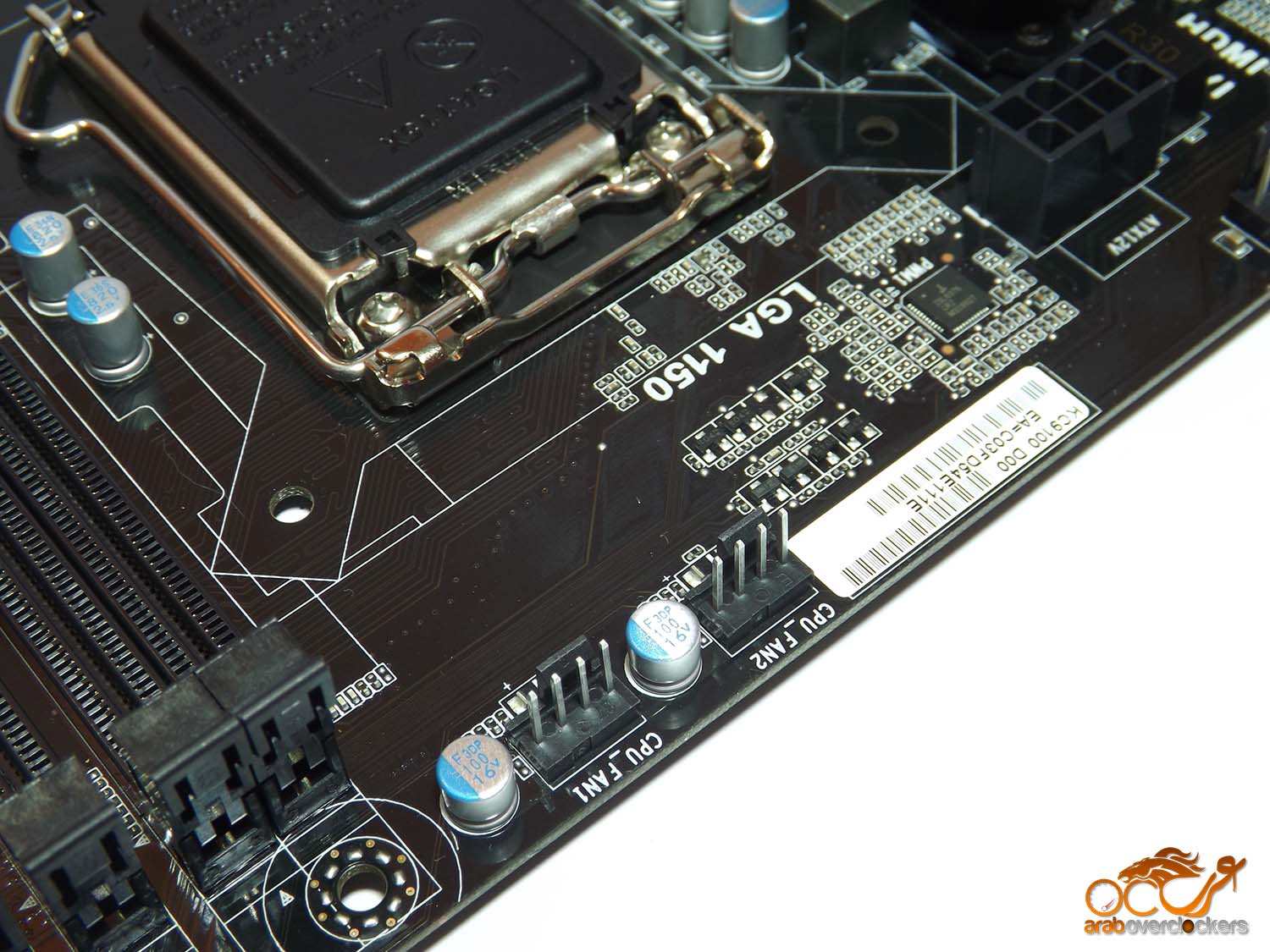

منفذي توصيل مراوح تبريد خاصة بالمعالج 4Pin

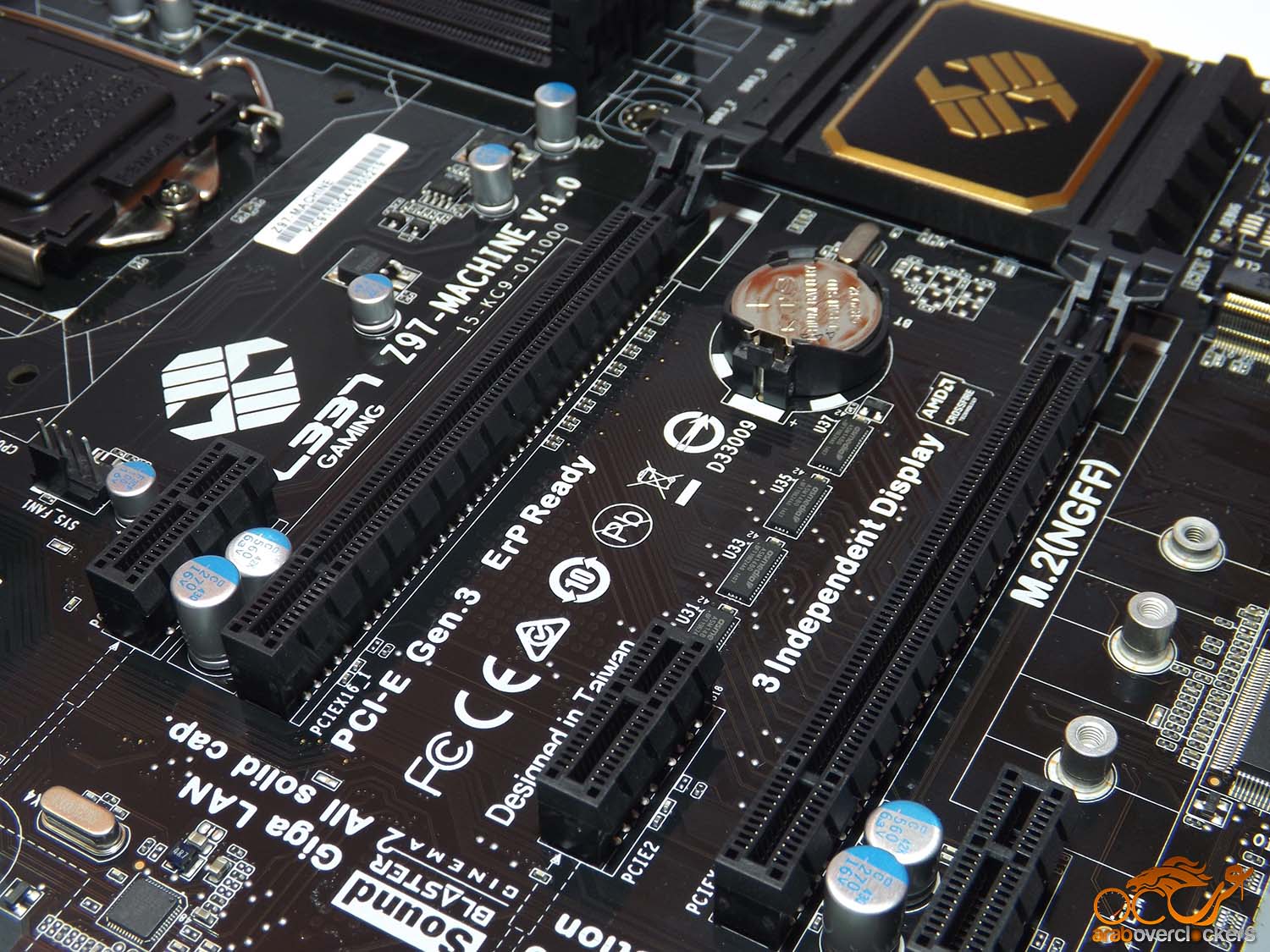

اللوحة تأتي بشقين x16 يدعمان توصيل بطاقتين بتقنية CFX وثلاث شقوق PCI-E أخري

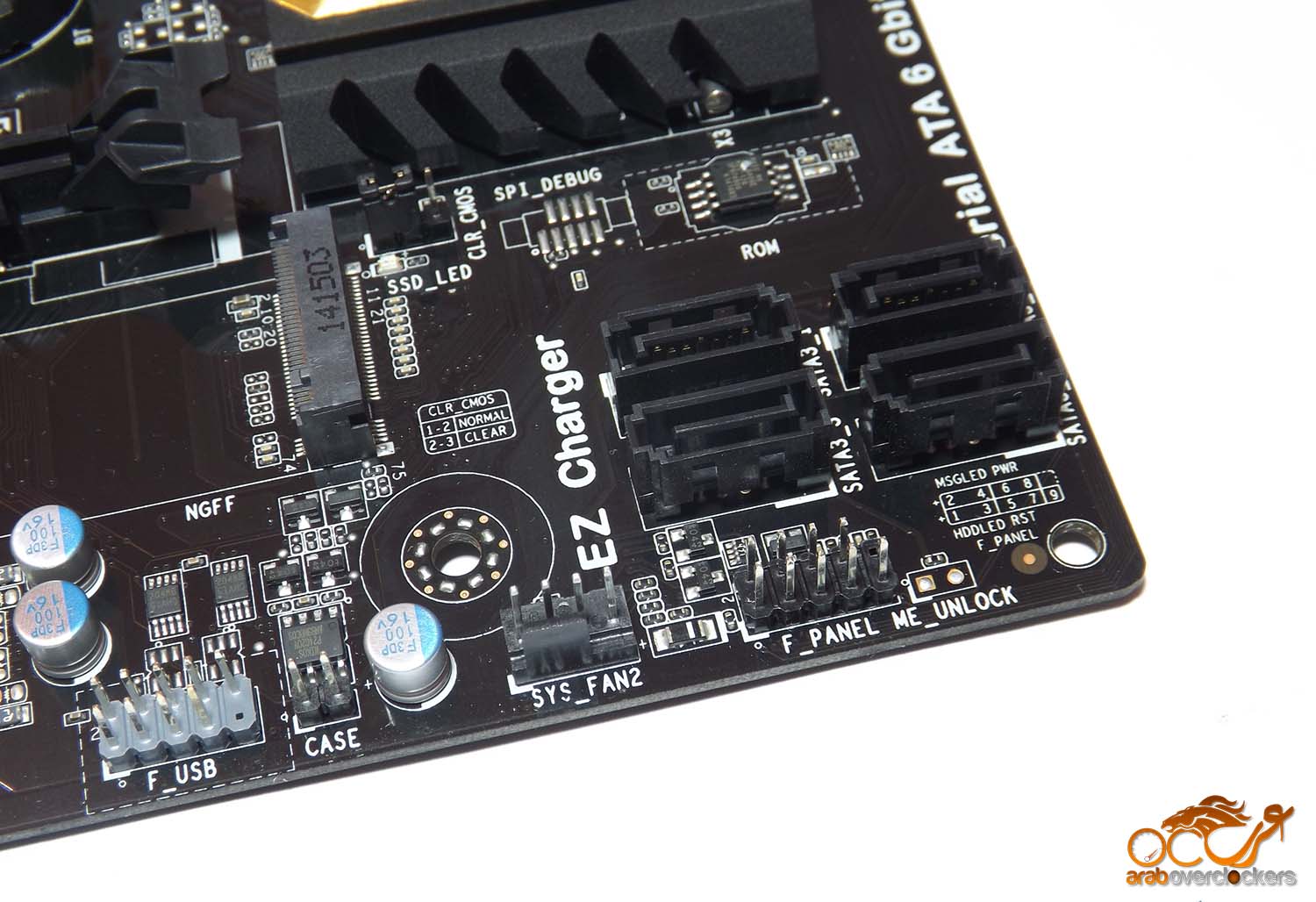

اللوحة تأتى بدعم لأربع منافذ SATAIII وربما هو عدد قليل لما عهدنها ولكنه في أغلب الأوقات مناسب
وأسفل تلم المنافذ تتواجد منافذ لتوصيل الأزرار الأمامية ومنفذ مروحة اضافي و منفذ توصيل USB2.0 أمامي

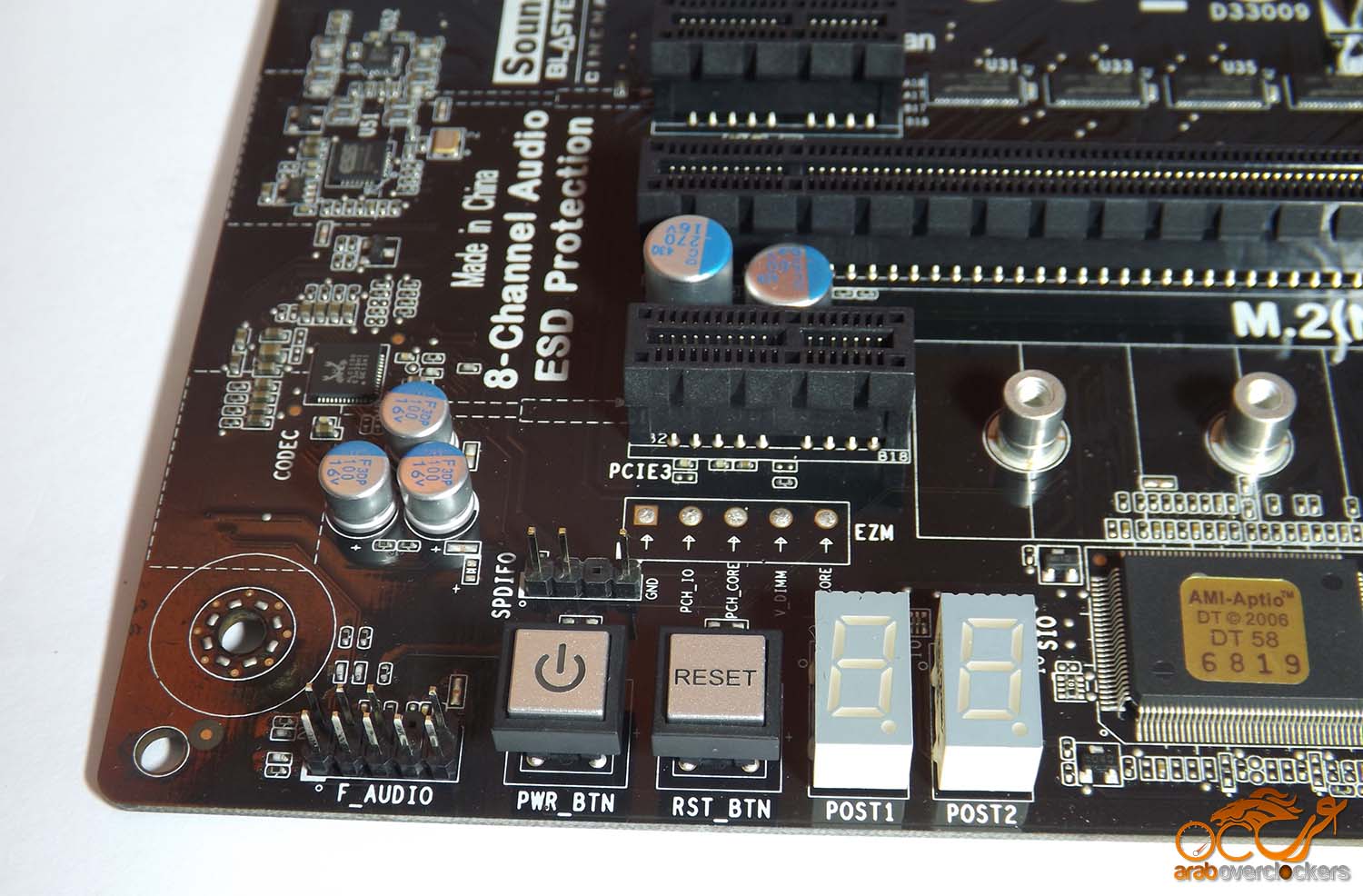

وفي أقصي اليمين نجد شاشة الأخطاء التى تعرض أكواد عند حدوث أى خلل وبجانبها زري لتشغيل وإعادة تشغيل الجهاز المضيئين بالمناسبة وتوفر لمسة جمالية على شكل اللوحة وأعلاهم قليلآ نقاط قياس الفولتية

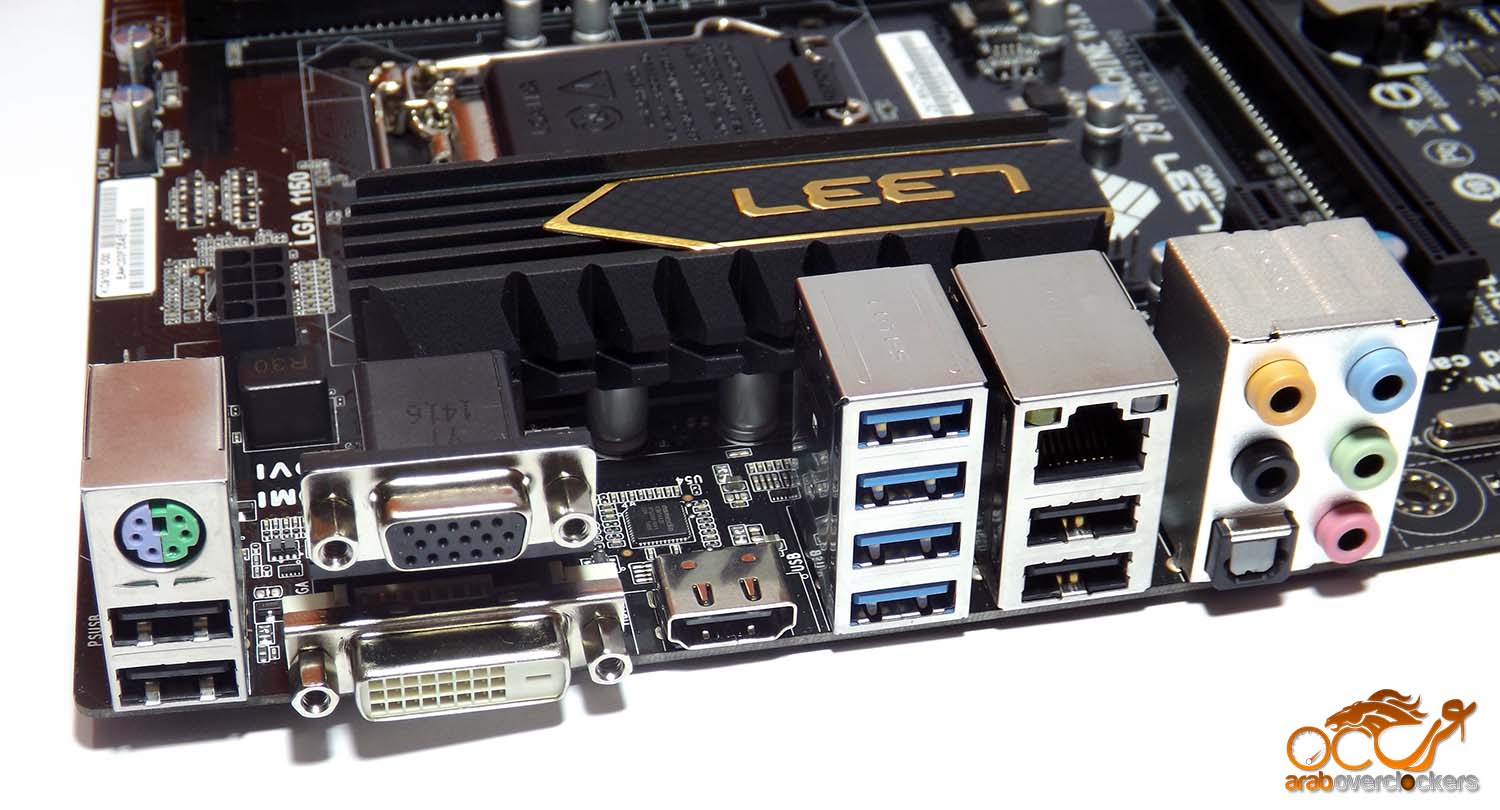

المنافذ الخلفية للوحة وهي تضم منفذ PS/2 Combo و 4 منافذ USB2.0 ومنافذ توصيل الشاشات HDMI – VGA – DVI ثم أربع منافذ USB3.0 ومنفذ LAN ومنافذ الصوت.
الجدير بالذكر أن اللوحة جاءت بدائرة حماية ضد الكهرباء الساكنة للمنافذ الخلفية وهي ميزة مهمة جدآ
