تحليل دوائر اللوحة

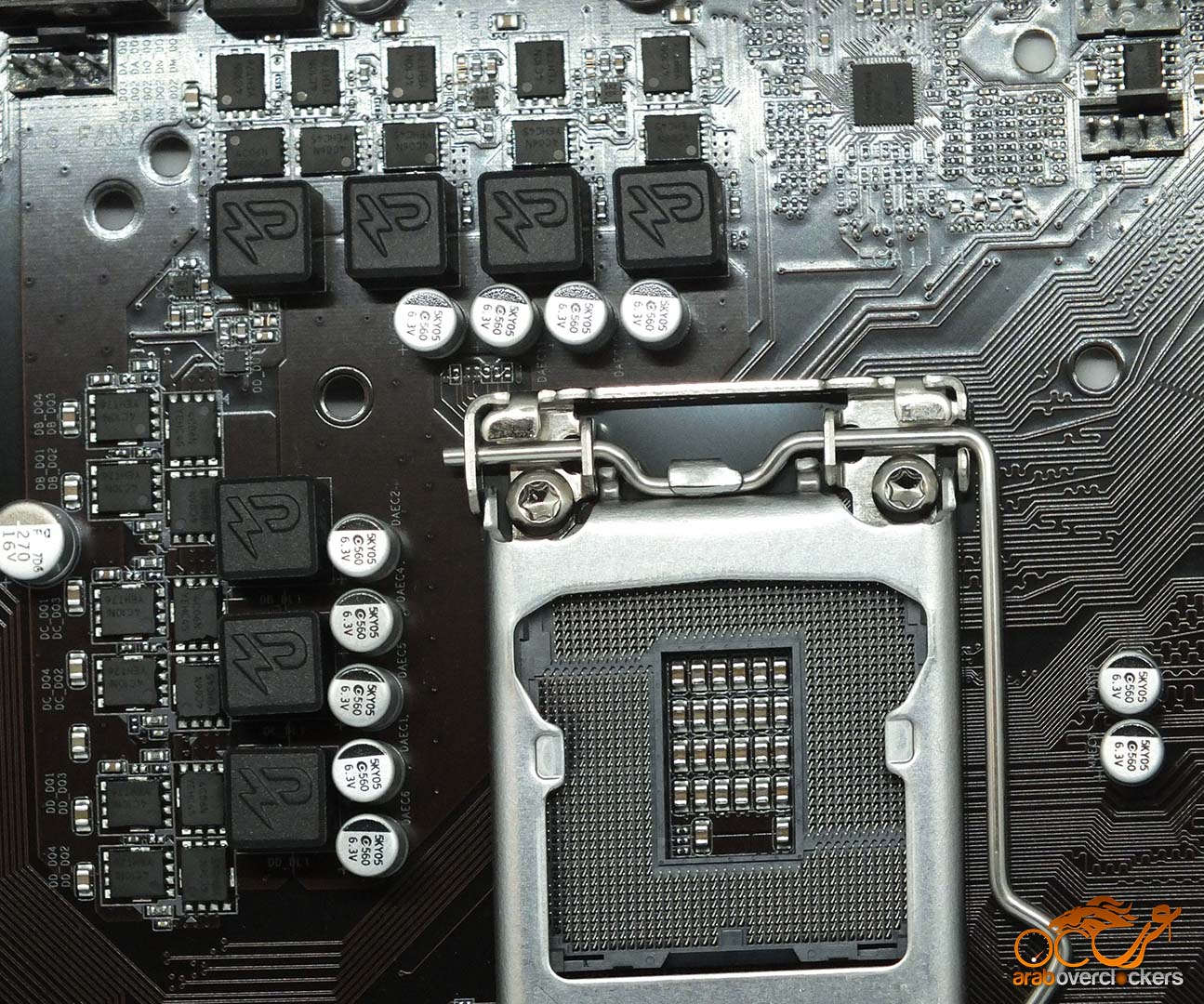

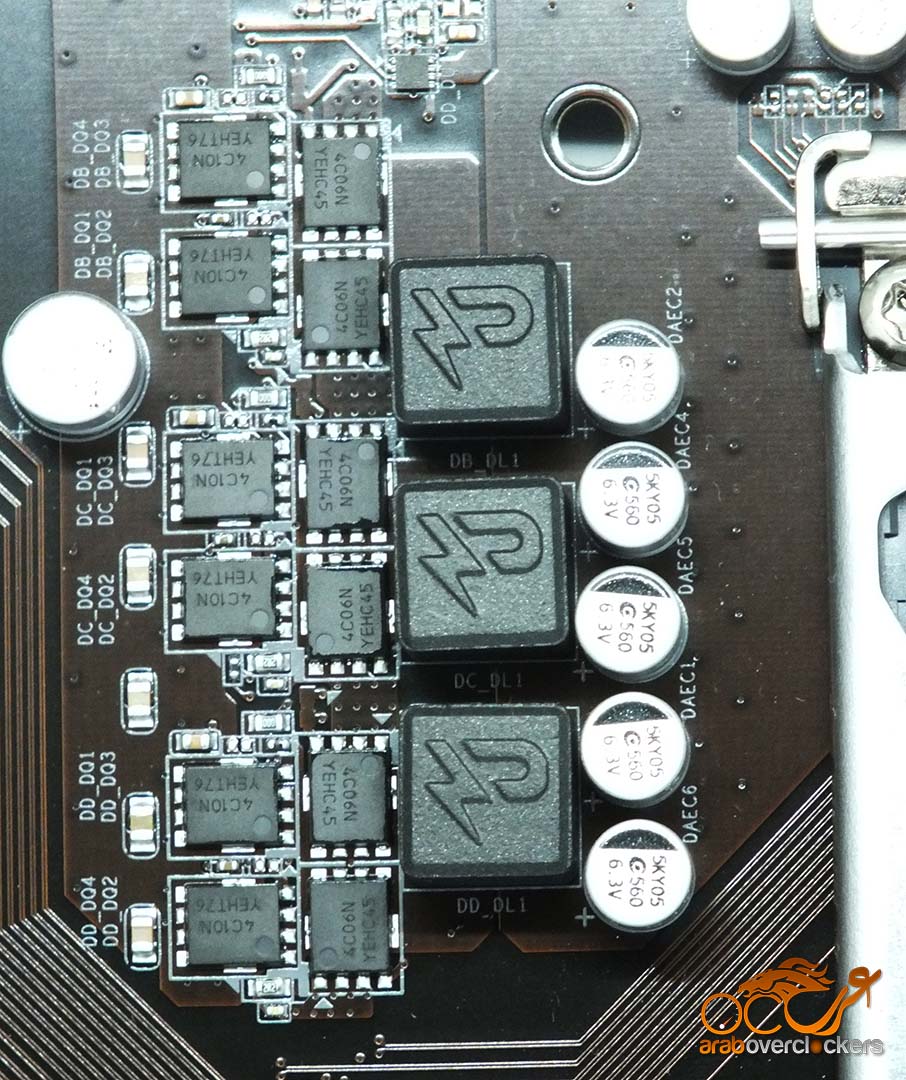

تتكون دائرة الطاقة VRM من 4+3 مرحلة لل VCore و ال iGPU. حيث تقدم شريحة Intersil/Renesas ISL95866 خرج لدائرة 4+3 مع برنامج قيادة واحد متكامل لخارج ال iGPU واثنين لخارج ال VCore. واضافة جيجابايت أربعة مشغلات ISL6625A للتحكم في المراحل المتبقية. وتستخدم أشباه الموصلات 4C06N تستخدم للجانب المنخفض و 4 C10N للجانب العالي. وتستخدم دائة طاقة المعالج VCore اثنان من ال MOSFET منخفضة الجانب لكل مرحلة واثنين من ال MOSFET عالية الجانب، في حين أن مراحل iGPU تستخدم واحدة فقط من كليهما.
ويتم إنشاء السكك الصغيرة مثل VCCSA و VCCIO بطريقة خطية. وتستخدم ذاكرة VRM شريحةRichtek RT8120D PWM مع برنامج قيادةمدمج وشبه الموصل 4 C06N في مرحلة واحدة مع اثنان من ال MOSFET منخفضتي الجانب و MOSFET عالي الجانب.
وقامت جيجابايت باستخدام شريحة التحكم في الصوت من طراز Realtek ALC892 ، وأضافت الشركة مكثفات صوت Nippon Chemicon بالإضافة إلى شريط قاطع PCB مادية لتحسين جودة الصوت.
زودت جيجابايت اللوحة بشريحة i219v من انتل للحصول على GBit Intel NIC. كما تستخدم اللوحة مشغل Pericom PI3EQX USB 3.1 الذي يعزز إشارة شرائح USB 3.1 لمنفذ USB 3.1 من النوع A على لوحة IO الخلفي. ويتم استخدام شريحة Texas Instruments HD3220 كمتحكم في منافذ USB 3.0 من النوع C.

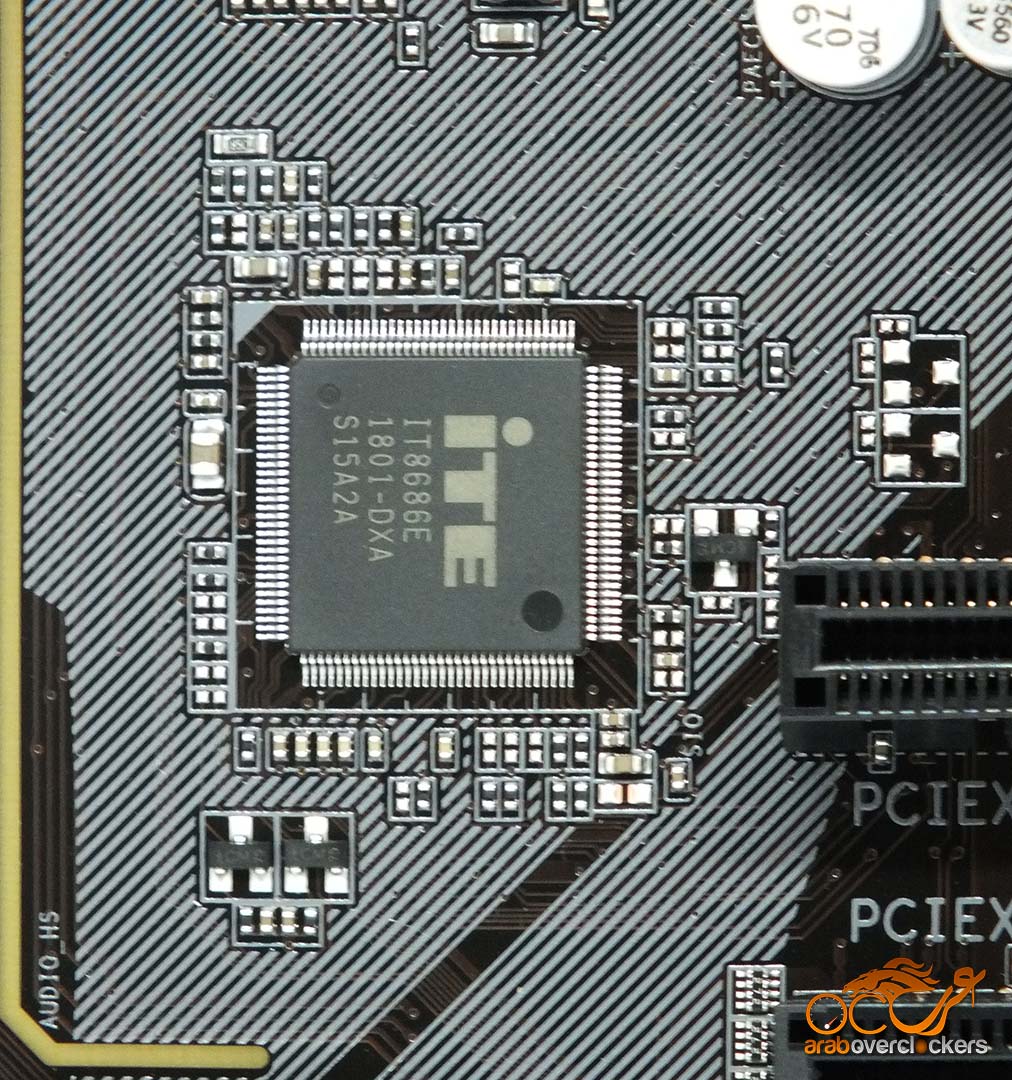

وتستخدم شريحة ITE IT8295FN كوحدة تحكم ل RGB LED. يويتم استخدام شريحة ITE8686E SuperIO لتوفير التحكم في المراوح ومراقبتها ووظائف النظام الأساسية كذلك اضافة منفذ PS/2 للوحة توصيل IO.

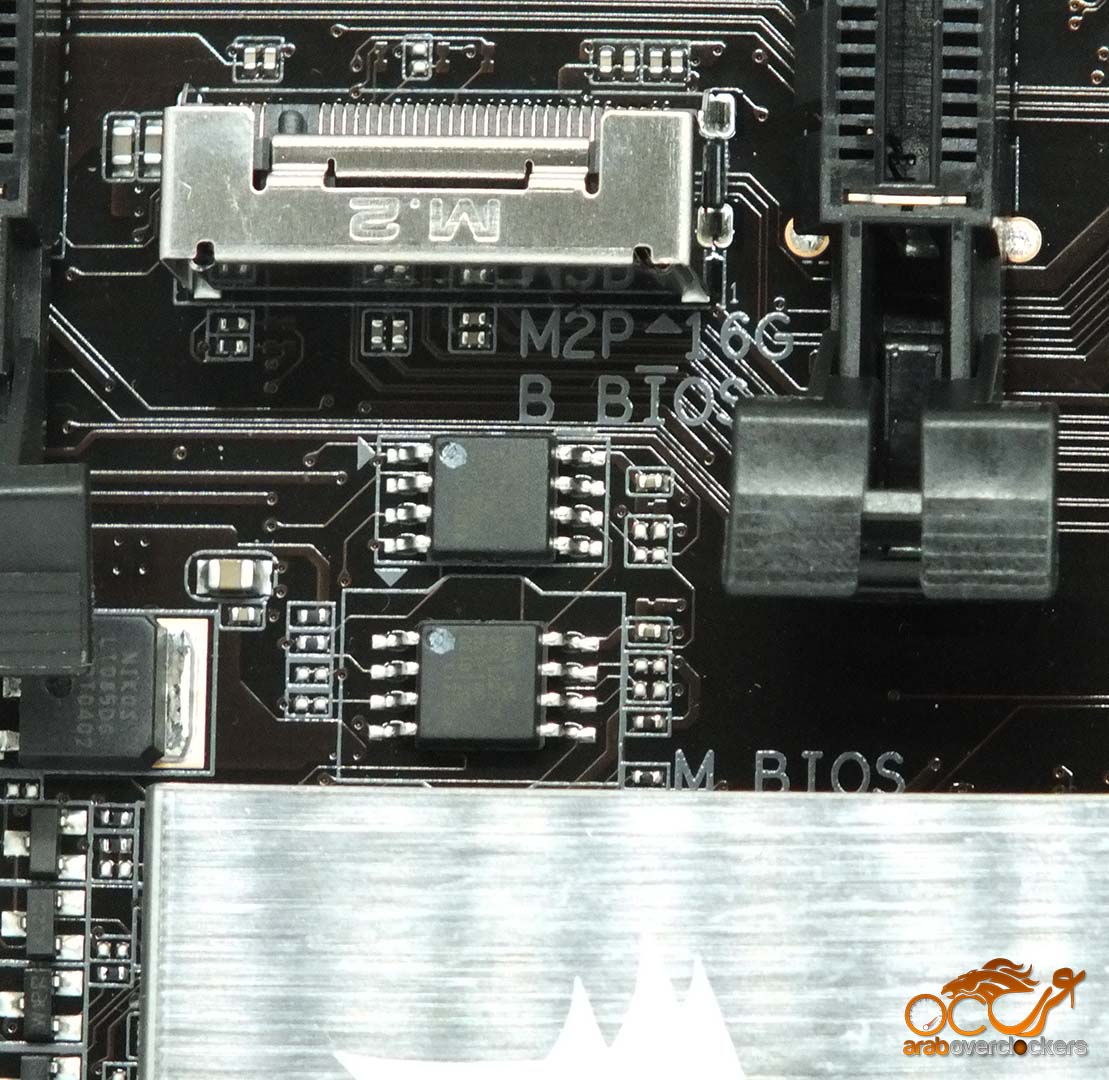

كما تتضمن اللوحة اثنين من ROM 128Gbit BIOS، لتوفير مستوى ثانوي من الحماية من مشاكل ال BIOS السيئة. كما يتم استخدام شريحة ASMedia ASM1442K لتوفير منفذ DVI عى لوحة IO الخلفية.
