تحليل دوائر اللوحة

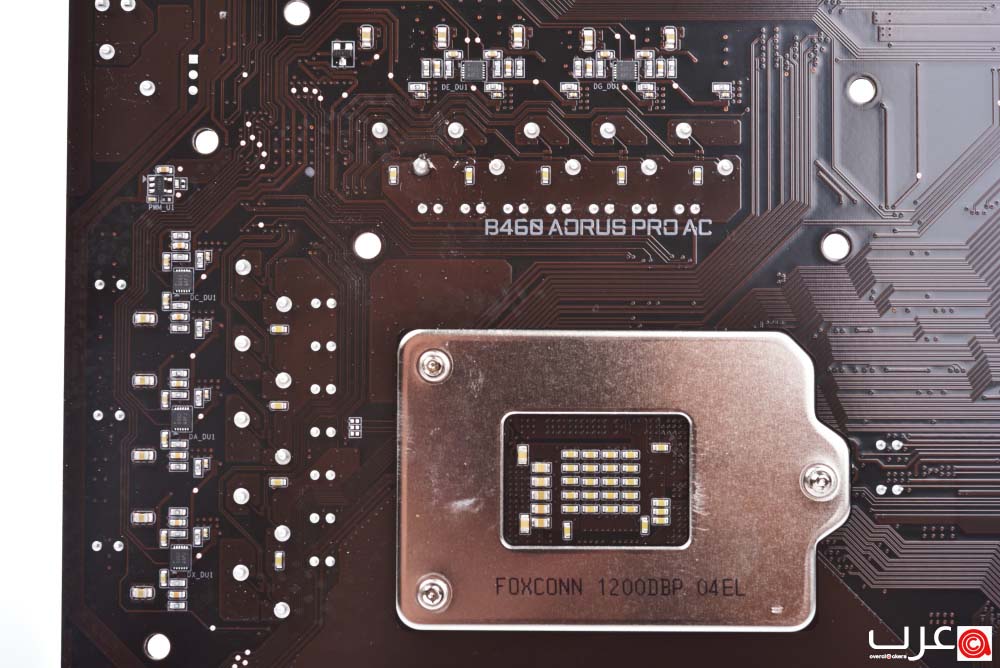

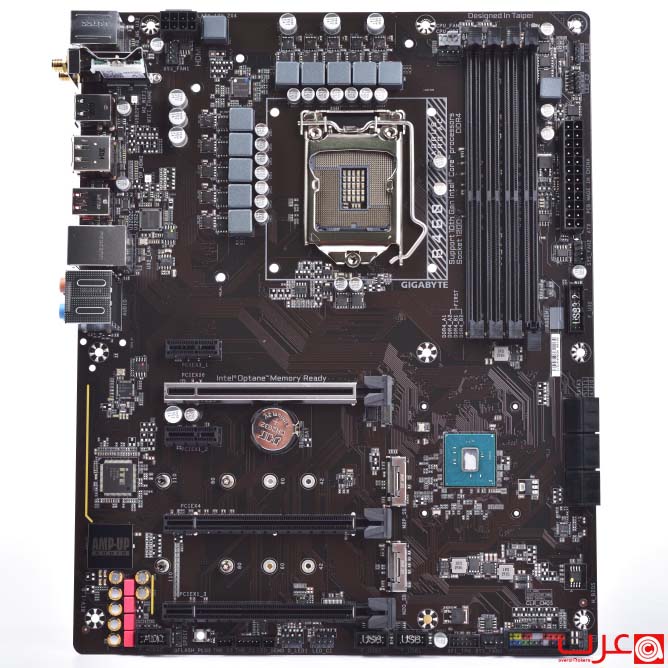

ها هي لوحة B460 Aorus Pro AC عارية بدون المشتتات، ويظهر لنا جودة صنعها.

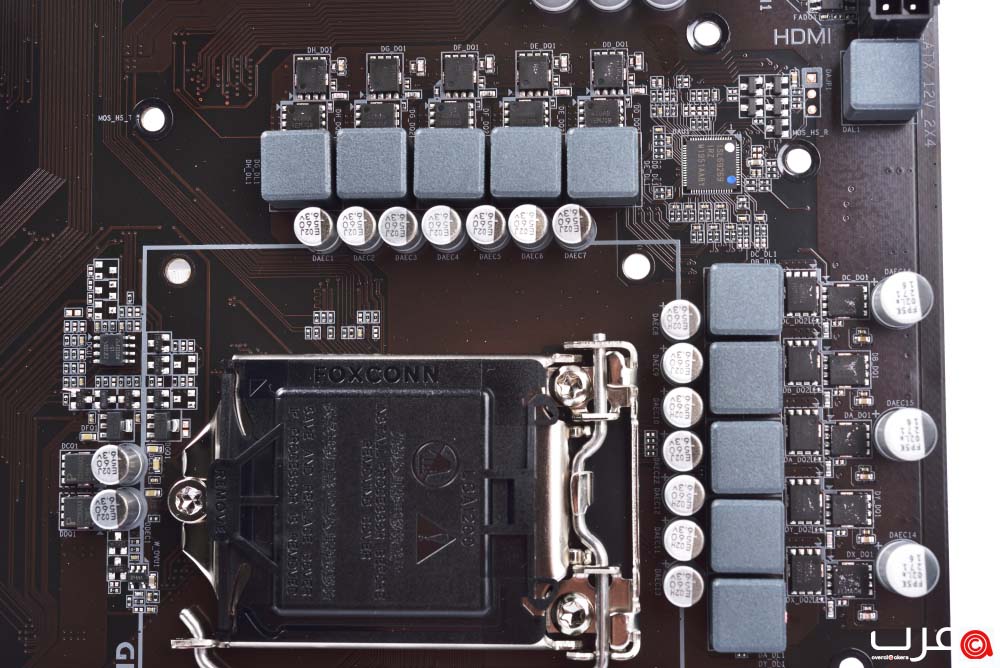

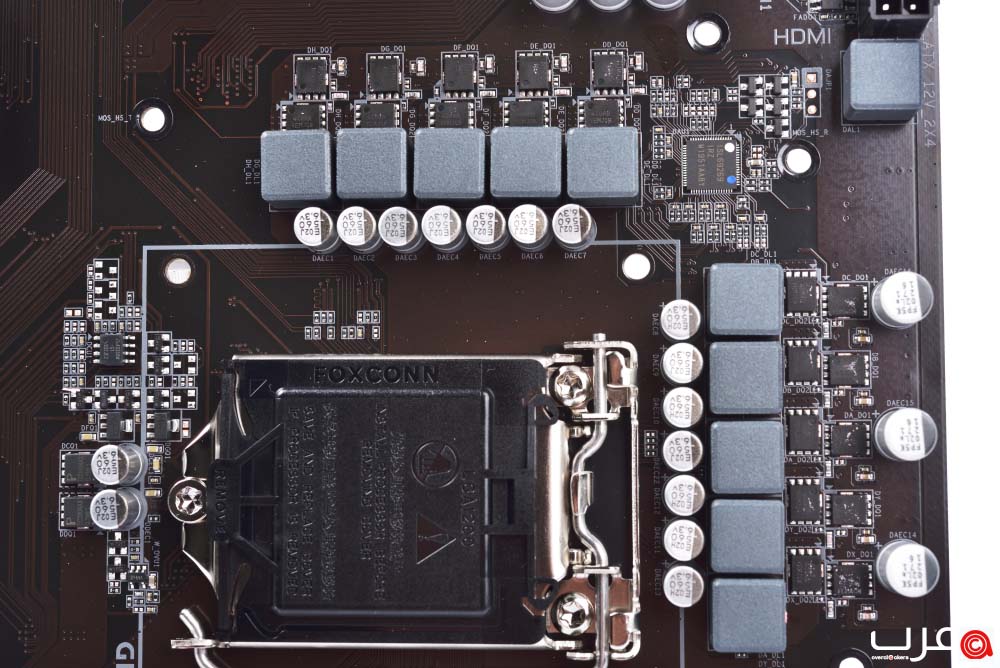

تستخدم لوحة B460 AORUS PRO AC تصميمًا رقميًا لـ 8 + 2 لمراحل الطاقة وتصميم MOSFET منخفض الجانب لدعم أحدث معالجات Intel Core ذات 10 أنوية لتقديم اداء جيد في توفير وامداد للوحة الأم بالطاقة بالاضافة الى المكونات التي تكون بحاجة اليها بالإضافة إلى تقديم أداء محسّن للنظام وإمكانية التطوير والاضافة.

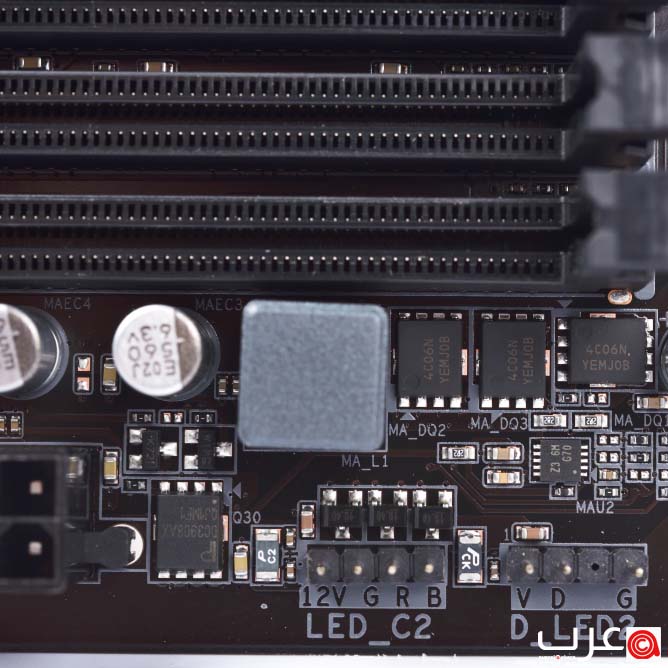

اما استخدام MOSFET منخفضة الجانب لهو مزايا ابرزها:
- تحسين عمل البوابة لتقليل خسائر التبديل.
- درجة حرارة أقل ، حجم أصغر ، خصائص حرارية أفضل.

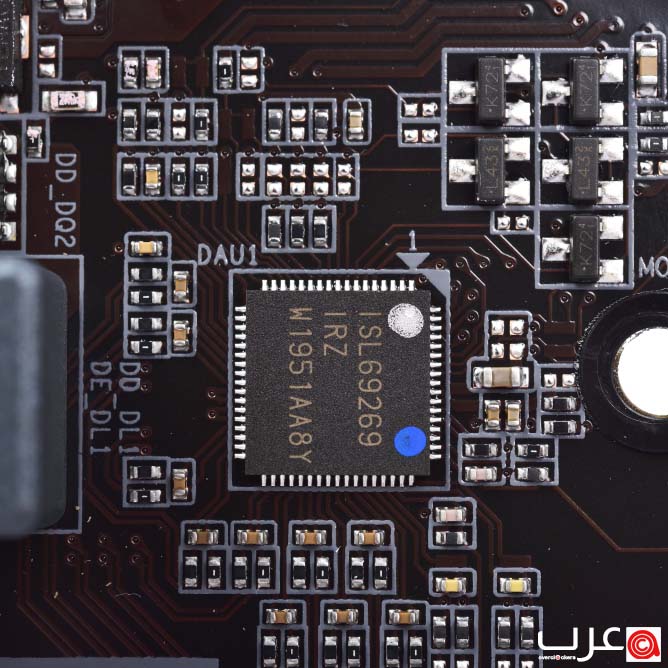

كما تستخدم اللوحة متحكم ISL 69269 لل VRM، مع مرحلة واحدة يتم التحكم فيها بواسطة وحدة تحكم PWM أحادية المرحلة وبرنامج تشغيل مدمج، مع MOSFET ذات الجانب المنخفض.

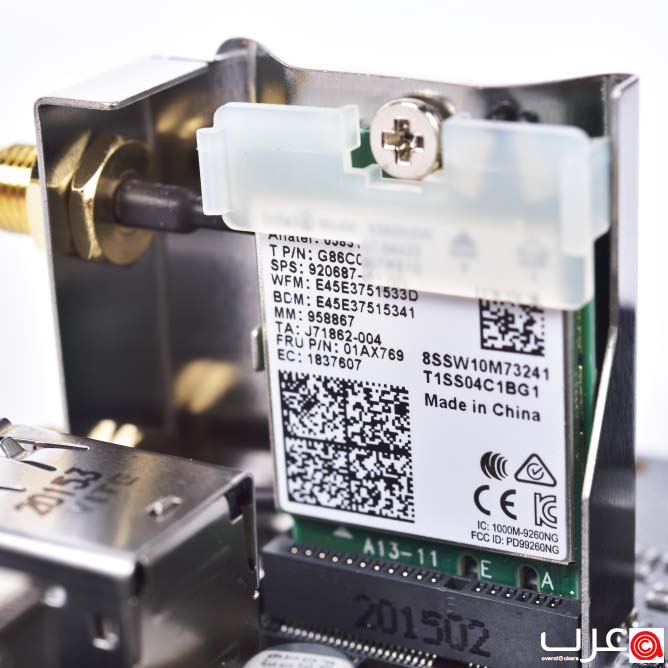

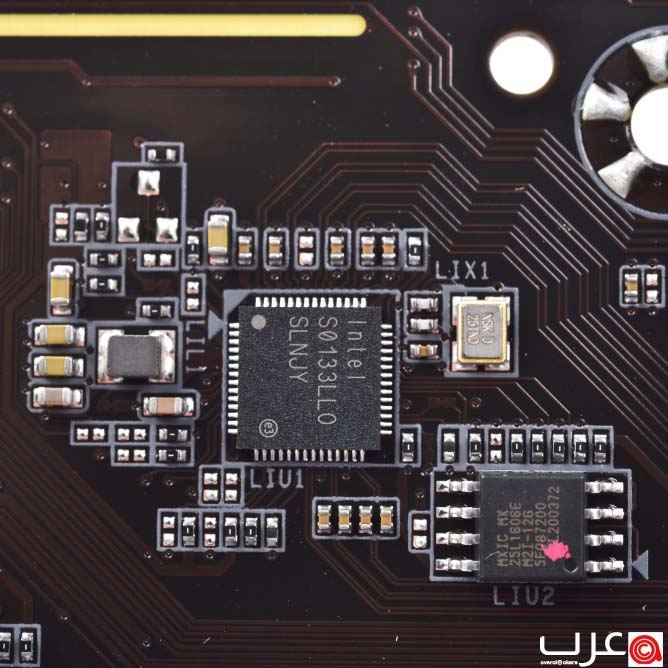

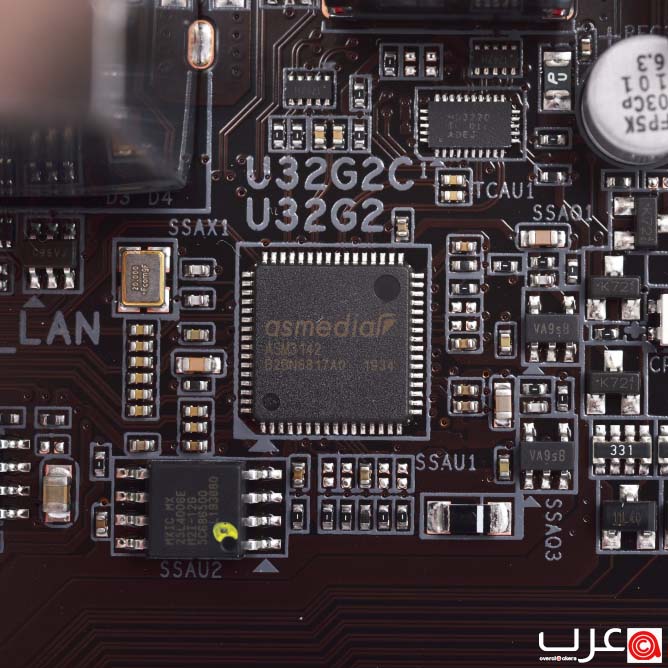

واختارت جيجابايت استخدام شريحة INTEL S0133LL0 للشبكة لتقديم سرعة 2.5G، مع شريحة Intel Wi-Fi 9260 القوية للاتصال بشبكات WiFi مع دعم Bluetooth 5.0، ويتم استخدام وحدت تحكم ASMedia ASM3142 على اللوحة. وتحصل على سرعة 16 جيجابت/الثانية من النطاق الترددي من مسار 3.0 PCI-E لمنافذ USB 3.2.

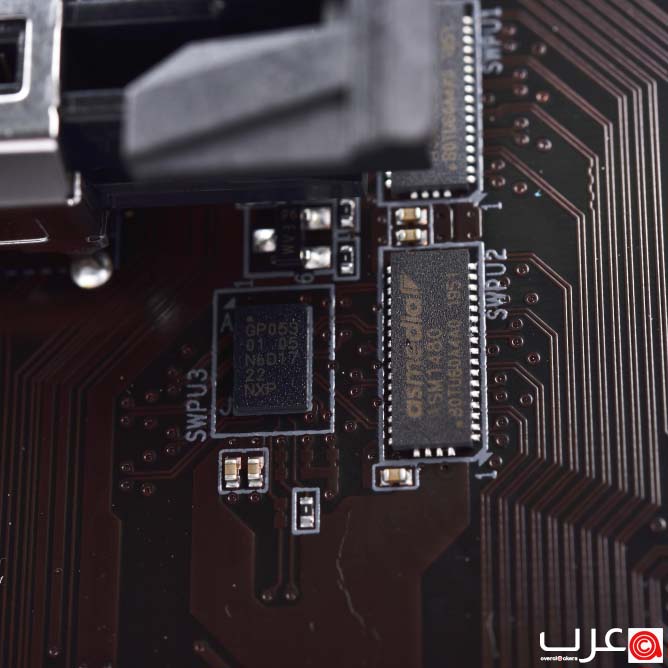

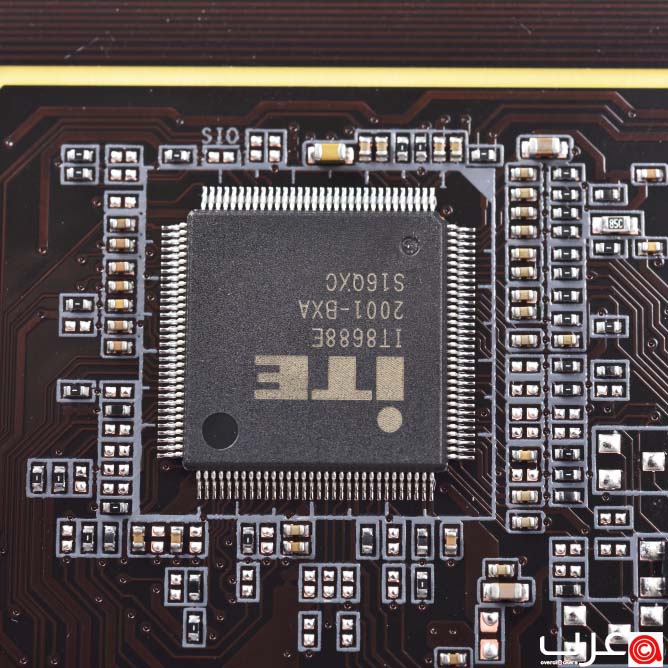

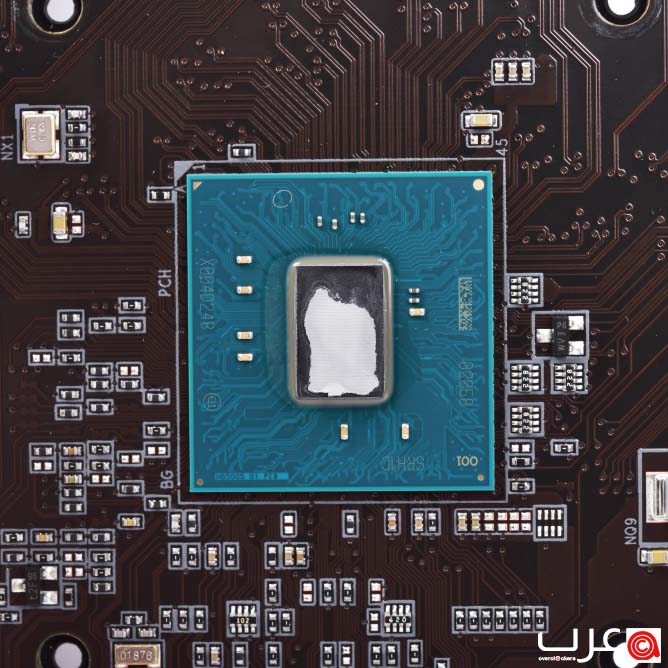

نجد على اللوحة ايضا شريحة ومتحكم انتل الرئيسي، كذلك يتم استخدام متحكم ITE IT8688E لتوسيع عمليات التحكم في المراوح ومنافذ الادخال والاخراج I/O. كما كما وجدنا ايضا مبدلات ASMEDIA ASM1480 التي تتحكم في عرض النطاق الترددي لل PCIE.

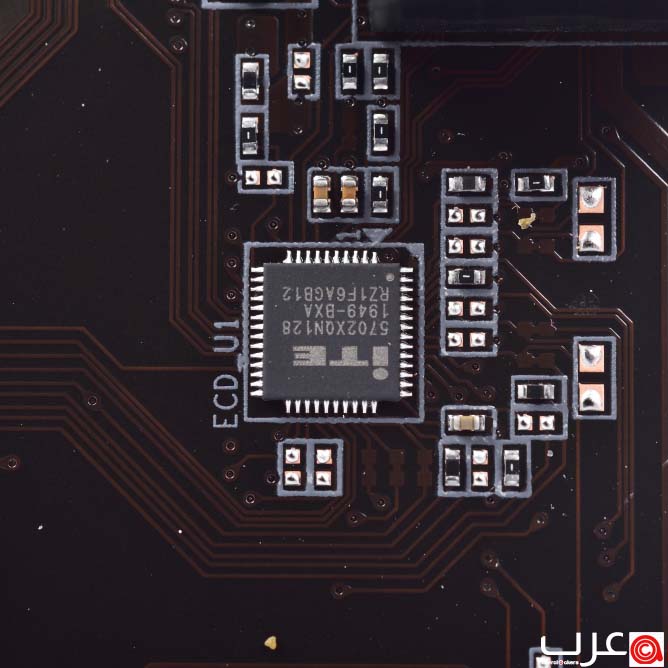

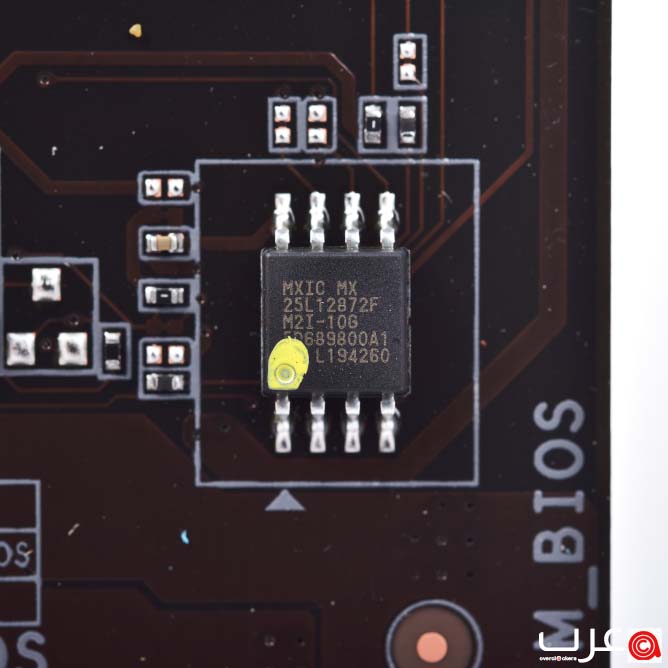

وهناك شريحة تحكم ITE 5702XQN128، وتوفر اللوحة شريحة BIOS مزدوجة بحجم ROM 128 ميجابايت.
التقييم
الاداء
الجودة
المزايا
القيمة
لوحة متميزة تناطح تنافس اللوحات بشرائح Z490
