ها هي اللوحة بعد اخراجها من الصندوق تطل علينا بلونها الازرق (اللزن المفضل لجيجابايت) مع اضافة اللون الازرق السماوي لشقوق التوسعة للذواكر بالاضافة الى PCIe وعدد من منافذ SATA، كما استعانت الشركة باللون الابيض في بقية شقوق التوسعة ومنفذا SATA عرضيان ، ولا يوجد اي مشتتات على اللوحة سوى مشتت صغير وحيد باللون الرمادي المعدني.
تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها . وكما نلاحظ فأن اللوحة اتت في حجم Small ATX .
الجهة الخلفية للوحة ،لا يوجد الكثير للحديث عنه فهناك القطعة الحديدة شبه المربعة (من شركة FOXCONN) وهي المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (سبعة فتحات) ، بالاضافة الى فتحات تثبيت المشتت فوق المعالج .

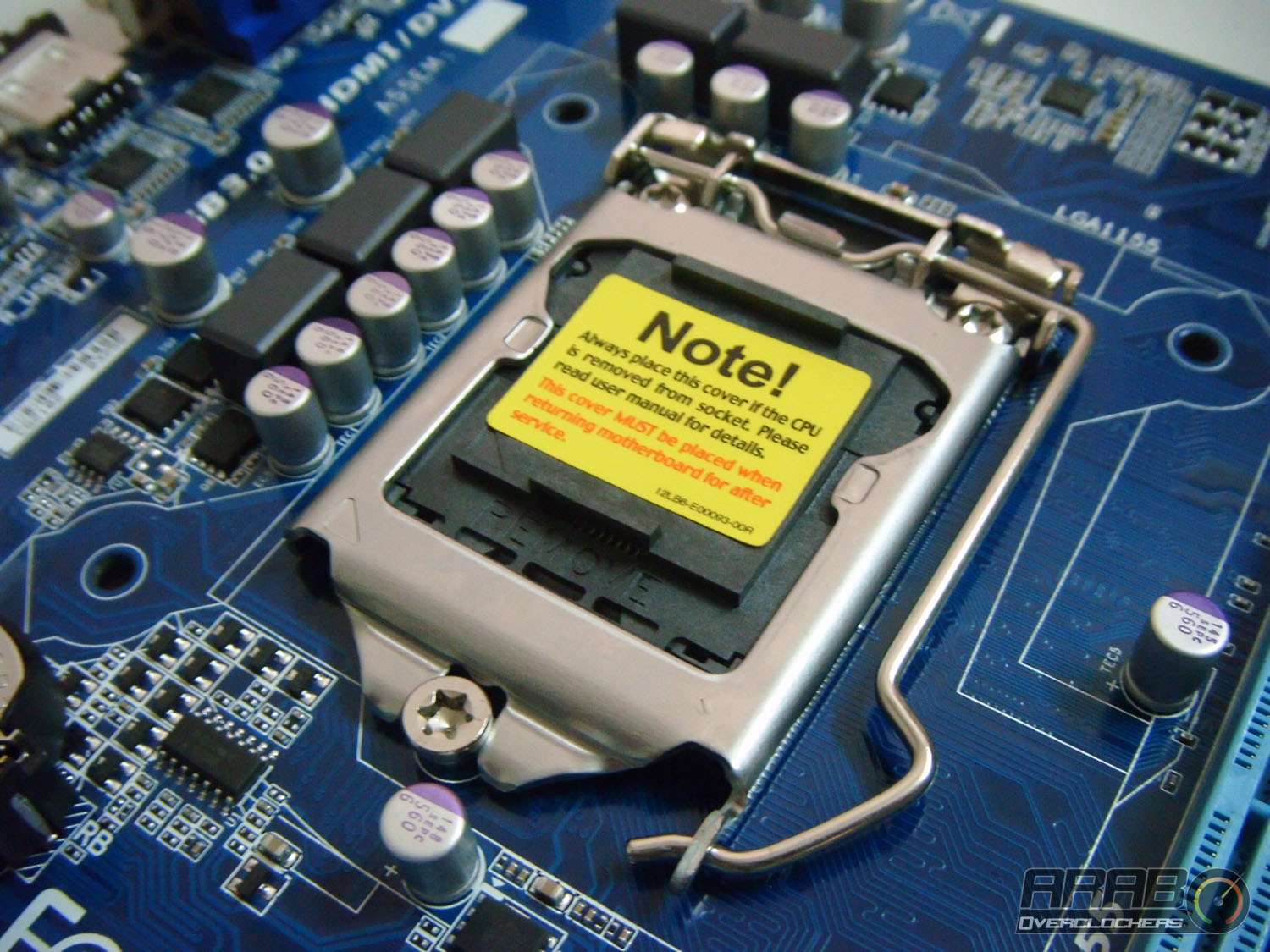

في الصورة السابقة يظهر لنا مقبس المعالج الجديد المزود ب 1155 ابرة (سن) ، وهو ينقص بسن واحد عن المقبس الذي سبقه 1156 . كما لا يمكن ابدا تركيب معالج بمقبس 1156 على هذا المقبس (هذا الخطأ يتلف المقبس تماما) . والجدير بالذكر ان رقاقة B75 تقبل معالجات الجيل الجديد “Ivy Bridge” والجيل الاقدم “Sandy Bridge” اللذان يعملان على المقبس 1155 .
تظهر في الصورة بوضوح دوائر الطاقة للمعالج من مكثفات صلبة Solid Cap و SFC ، ولا نرى دوارئة طاقة متقدمة لان اللوحة غير مخصصة لكسر السرعة فهي موجهة للاستخدام المكتبي في المقام الاول ، و على الرغم من رخص سعر اللوحة وتصنيفها في الفئة الابتدائية فأننا نرى بأن جيجابايت استعانت بالمكثفات الصلبة Solid Cap مما يطيل من عمر اللوحة الافتراضي وفي نفس الوقت يحسن من الاستقرار الكامل للنظام في شتى ظروف العمل .
تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من :
- منفذ PS/2 لتوصيل لوحة مفاتيح او فأرة (ماوس)
- اربعة منافذ USB 2.0
- منفذان USB 3.0
- منفذ HDMI للتوصيل بشاشة عرض
- منفذ DVI للتوصيل بشاشة عرض
- منفذ D-SUB للتوصيل بشاشة عرض
- منفذ RJ45 للتوصيل بالشبكة
- منفذ الصوت (وبه ثلاث فتحات “ اقنية”)
صورة عن قرب توضح منافذ التوصيل بالشاشة او اي جهاز عرض اخر (وهي اضافة جيدة من الشركة للوحة بهذا السعر) ، هذه المنافذ تساعد على التوصيل الغير محدود للوحة مما يساعد على زيادة الانتاجية في العمل .
