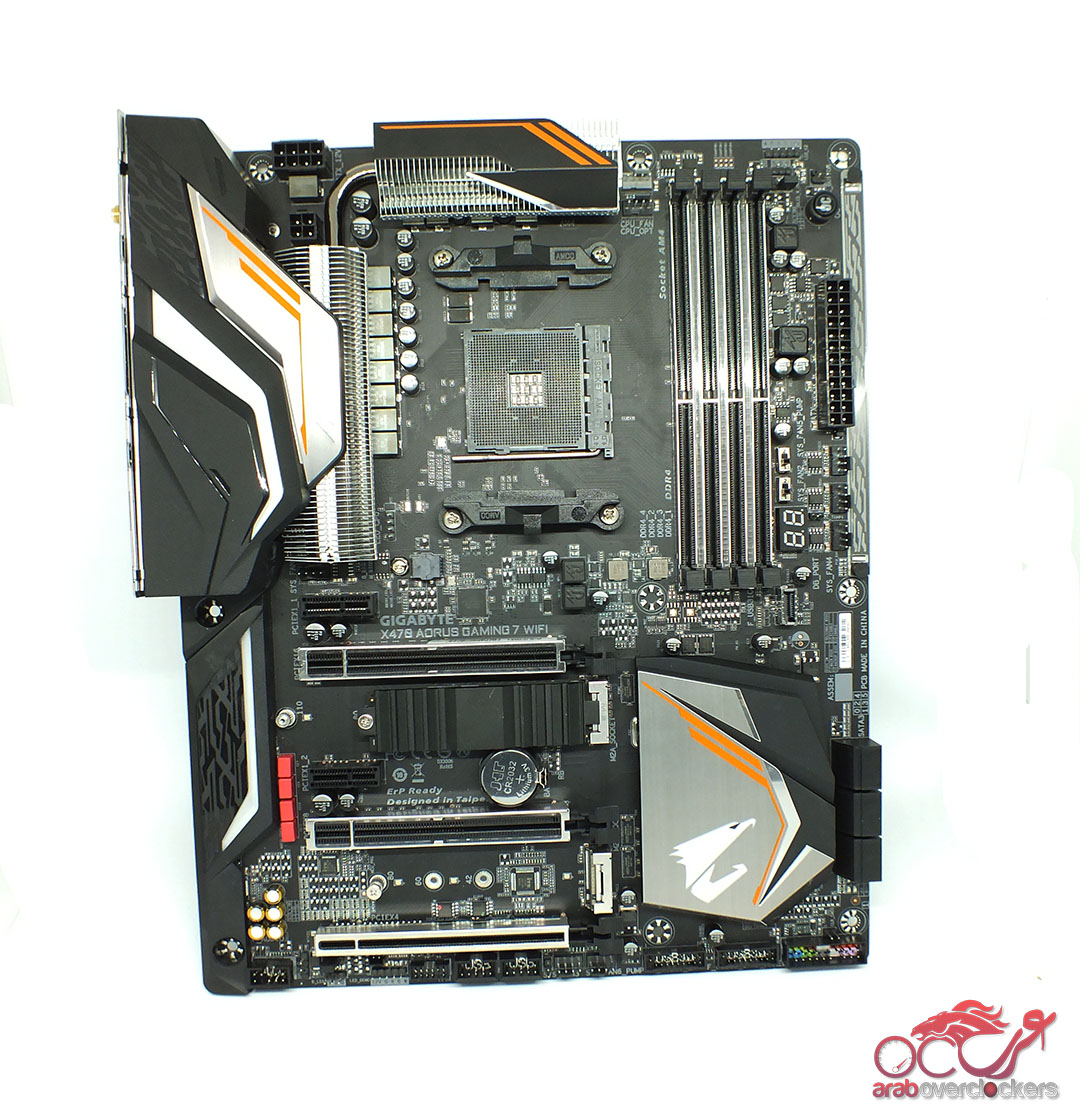

تتبع هذه اللوحة عامل تصميم ATX القياسي بابعاد (30.5cm x 24.4cm). وتقع اللوحة في نطاق اللوحات العليا لسلسلة AORUS والموجهة لمجموع معالجات Ryzen بجيلها الاول والثاني. وسوف نكتشف معكم ما تقدمه لوحة X470 هذه مقابل سعرها.

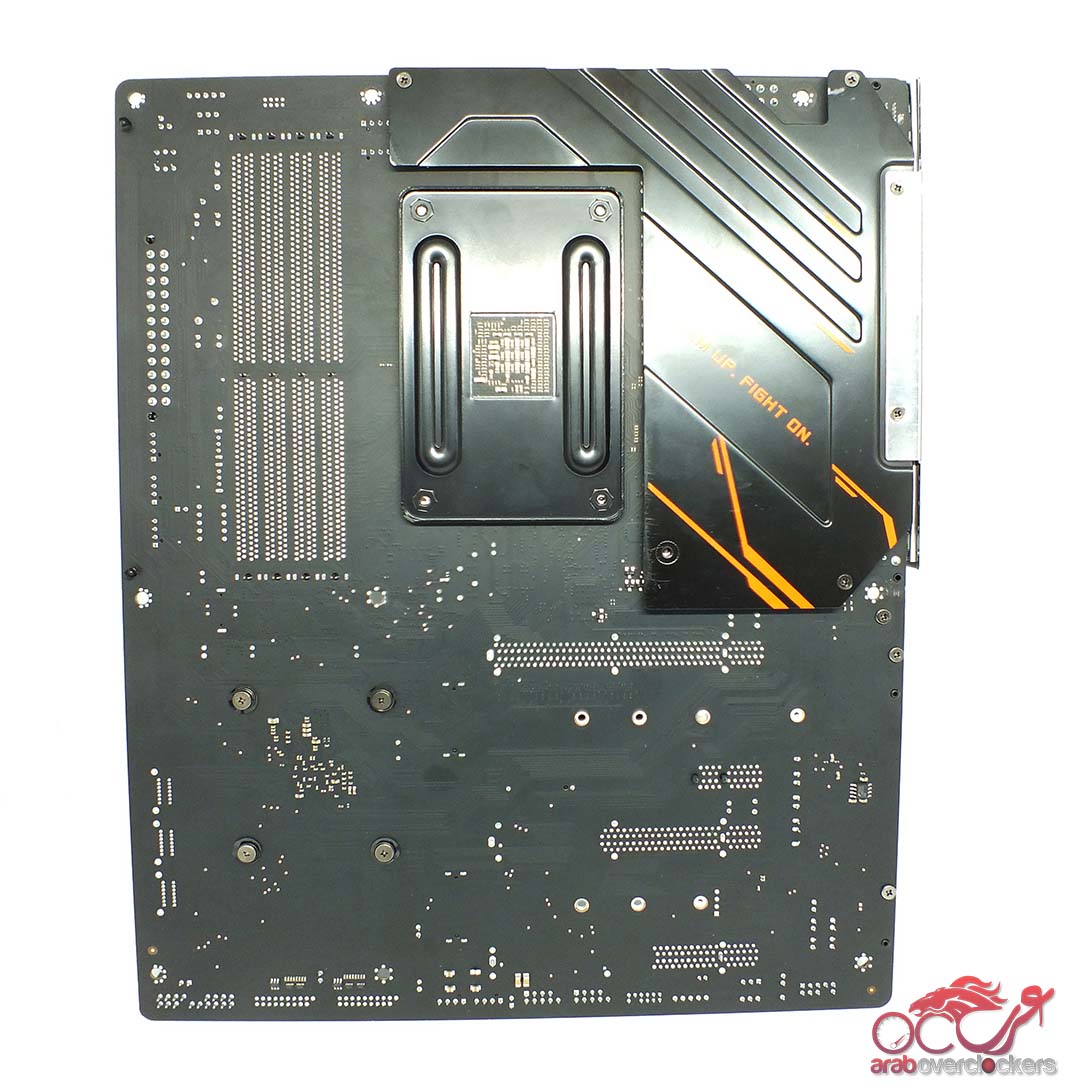

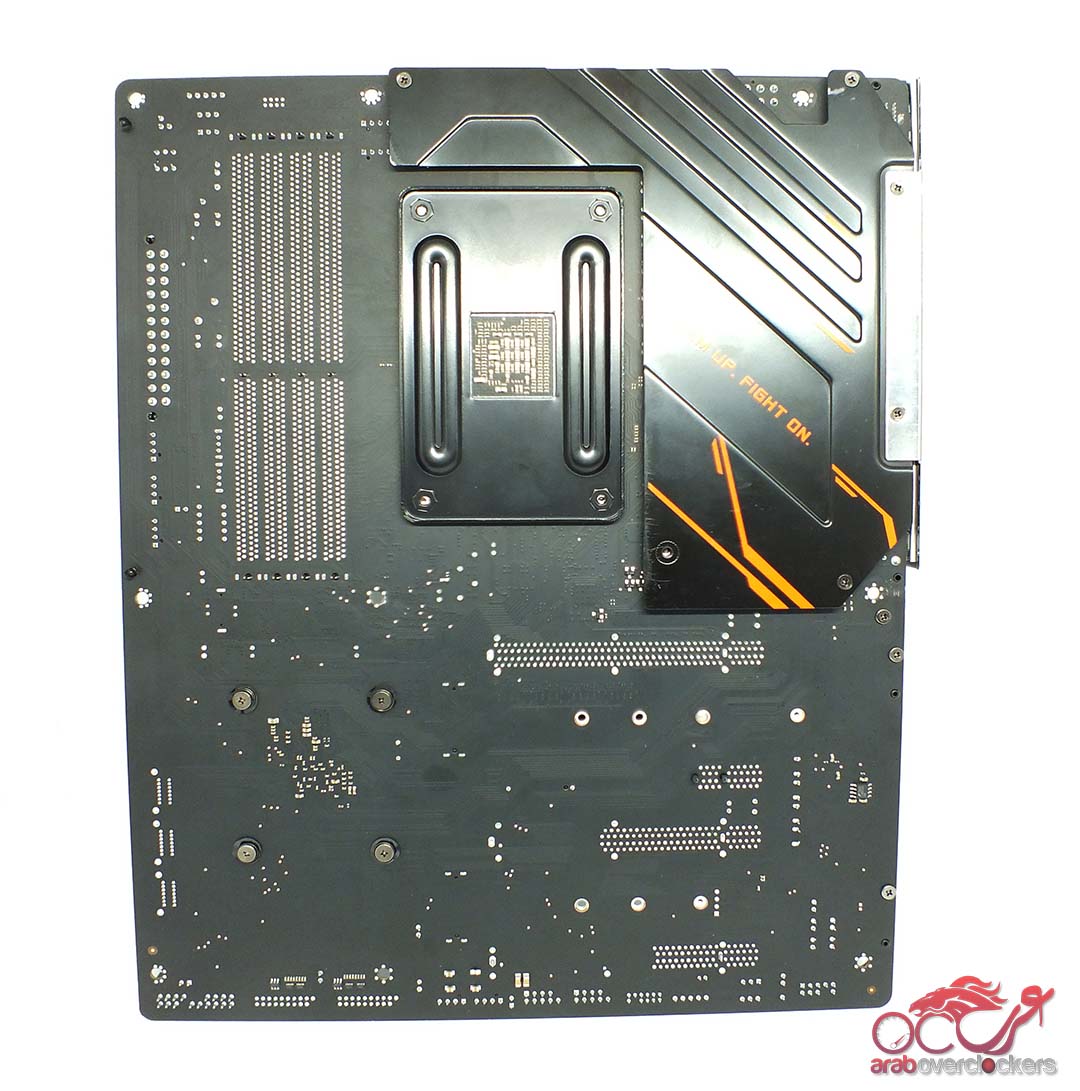

وضعت جيجابابت ثمانية منافذ للمراوح على اللوحة، ويمكن لجميع هذه المنافذ العمل في وضع PWM أو DC. وهناك منفذان منهم تستخدم للمضخات (ولكن يمكن استخدامها أيضًا مع المراوح) وتقدم ما يصل إلى 2 امبير من التيار. وهناك نوعان من مداخل استشعار درجة الحرارة الخارجية، وضمنت جيجابات مدخل لتوصيل اجهزة قياس الحرارة بحيث يمكنك استخدامها للحصول على درجة الحرارة المرجعية. ويرجع الشكل الجمالي لللوحة إلى العودة إلى الأساسيات من تمازج المعدن وألوان RGB مبسطة. ومع ذلك ، فإن وحدةمشتتات VRM الحرارية في الواقع مثيرة للاهتمام حيث أنها تستخدم زعانف الألمنيوم التي توفر قدرة تبريد أفضل بكثير وأحواض حرارية أكثر أناقة. ولا يحتوي الجزء الخلفي من اللوحة الأم على العديد من المكونات، وهو أمر جيد، وهناك لوحة معدنية تعمل كمشتت على منطقة VRM تغطي بعض المضاعفات.
تتميز لوحة IO الخلفية بوضوح بزر CMOS وزر الطاقة بالاضافة الى مخرجي WIFI لتركيب الانتنا بالاضافة الى أربعة منافذ USB 3.0 عادية مع منفذ USB 3.1 من النوع A ومنفذ USB 3.1 من النوع C ونجد منفذان من نوع USB 2.0 ،ومنفذ Gbit LAN بالاضافة الى منفذا USB 3.0 مع تقنية DAC-UP ونجد مخارج صوتية 7.1 مع مخرج رقمي S / PDIF.
تخطيط منافذ PCIE بسيط للغاية. تعمل منفذا x16 بالأعلى المعززة في وضعية x16 / x0 أو x8 / x8 وترتبطان بوحدة المعالجة المركزية CPU و تدعم PCIE 3.0. ومنفذ x16 في الاسفل هي كهربيًا x4 PCI-E 2.0 موصلة بالشريحة، وتشارك كل نطاقها مع منفذ M.2 السفلي. كما يتصل منفذ M.2 بوحدة المعالجة المركزية بواجهة x4 PCI-E 3.0، لذلك يجب عليك اشغال هذا المنفذ أولاً. جميع منافذ x1 تعمل بواجهة PCI-E 2.0 متصلة بمجموعة الشرائح. كلا منفذي M.2 يأتي بمشتتات حرارية مرفقة، وهي إضافة لطيفة من الشركة.

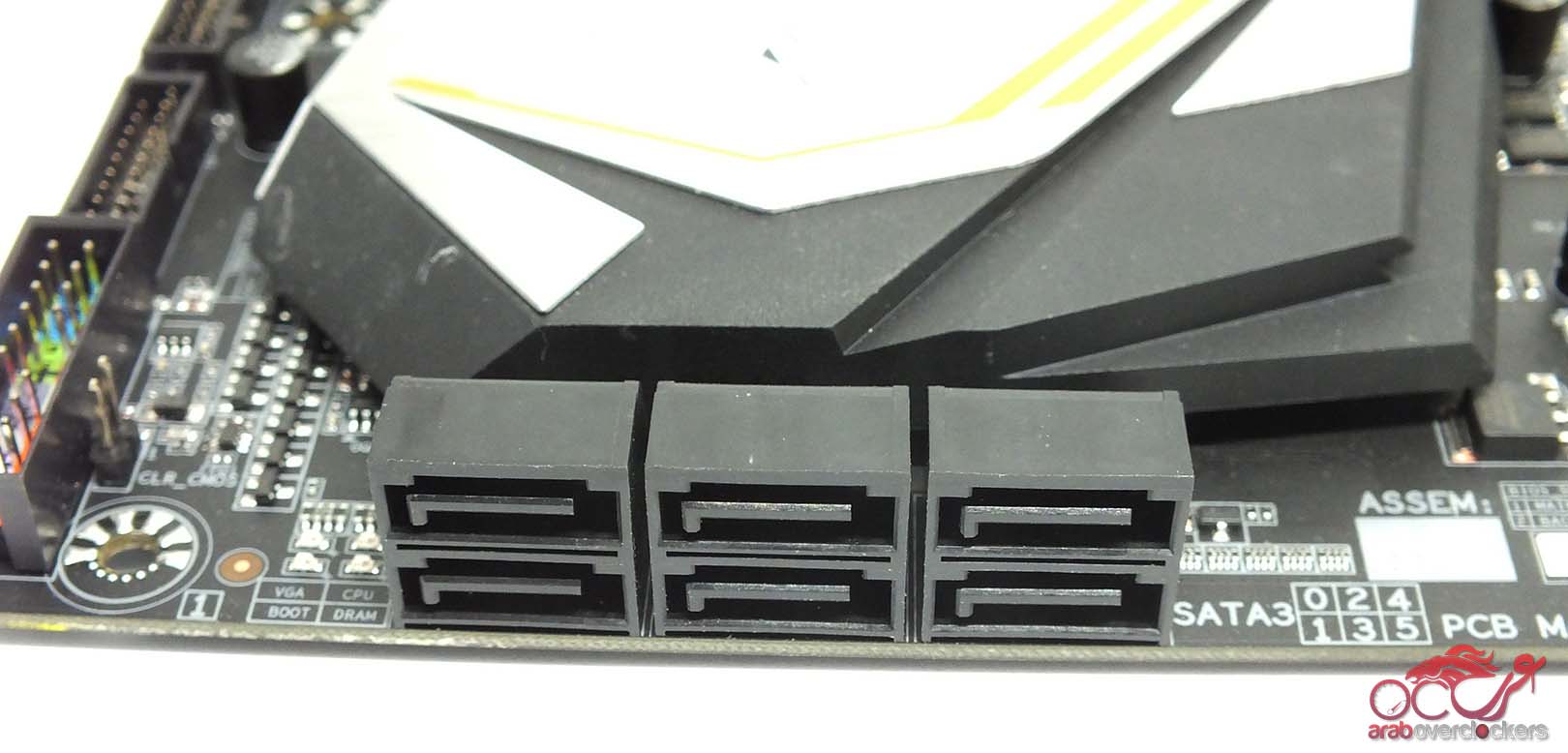

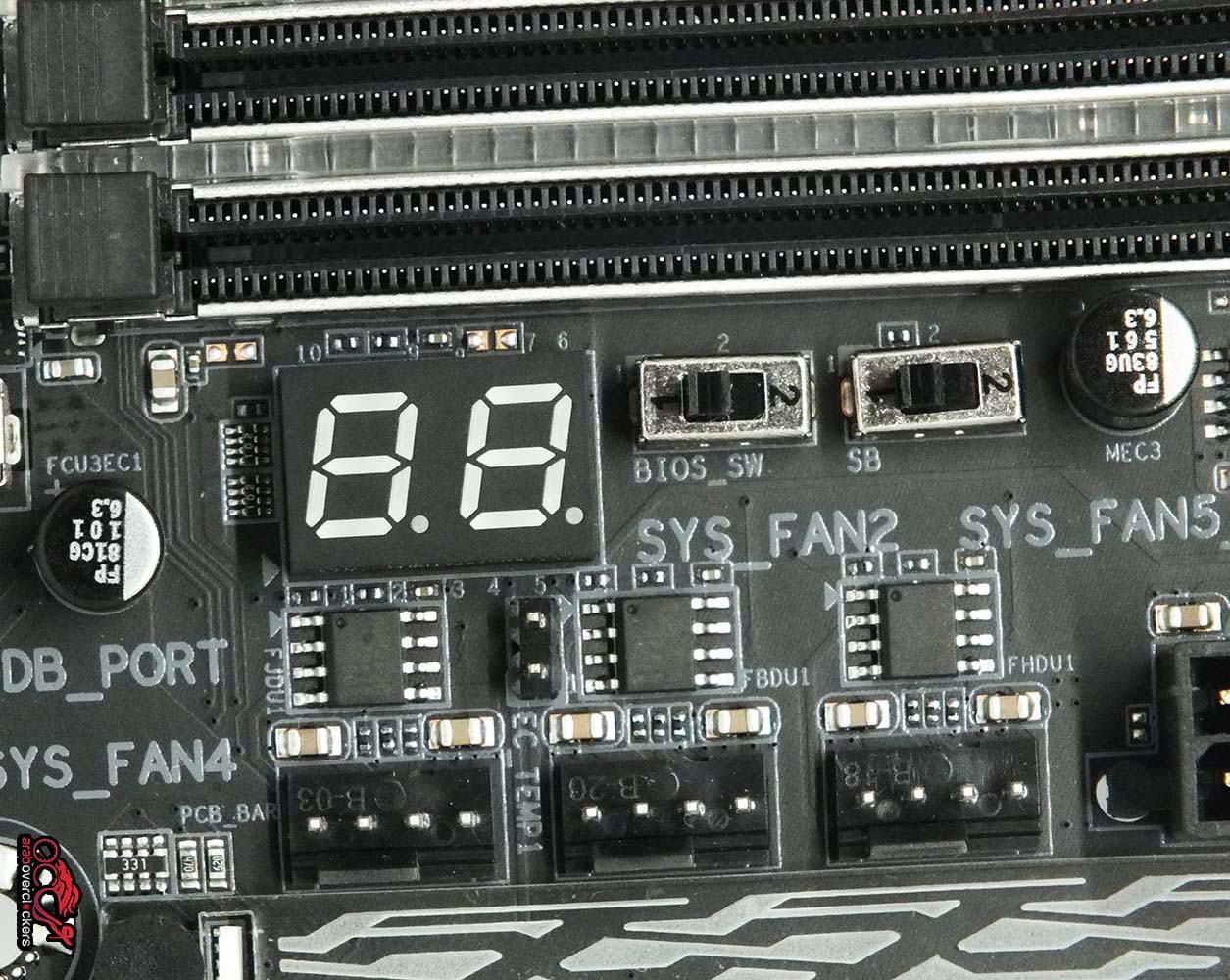

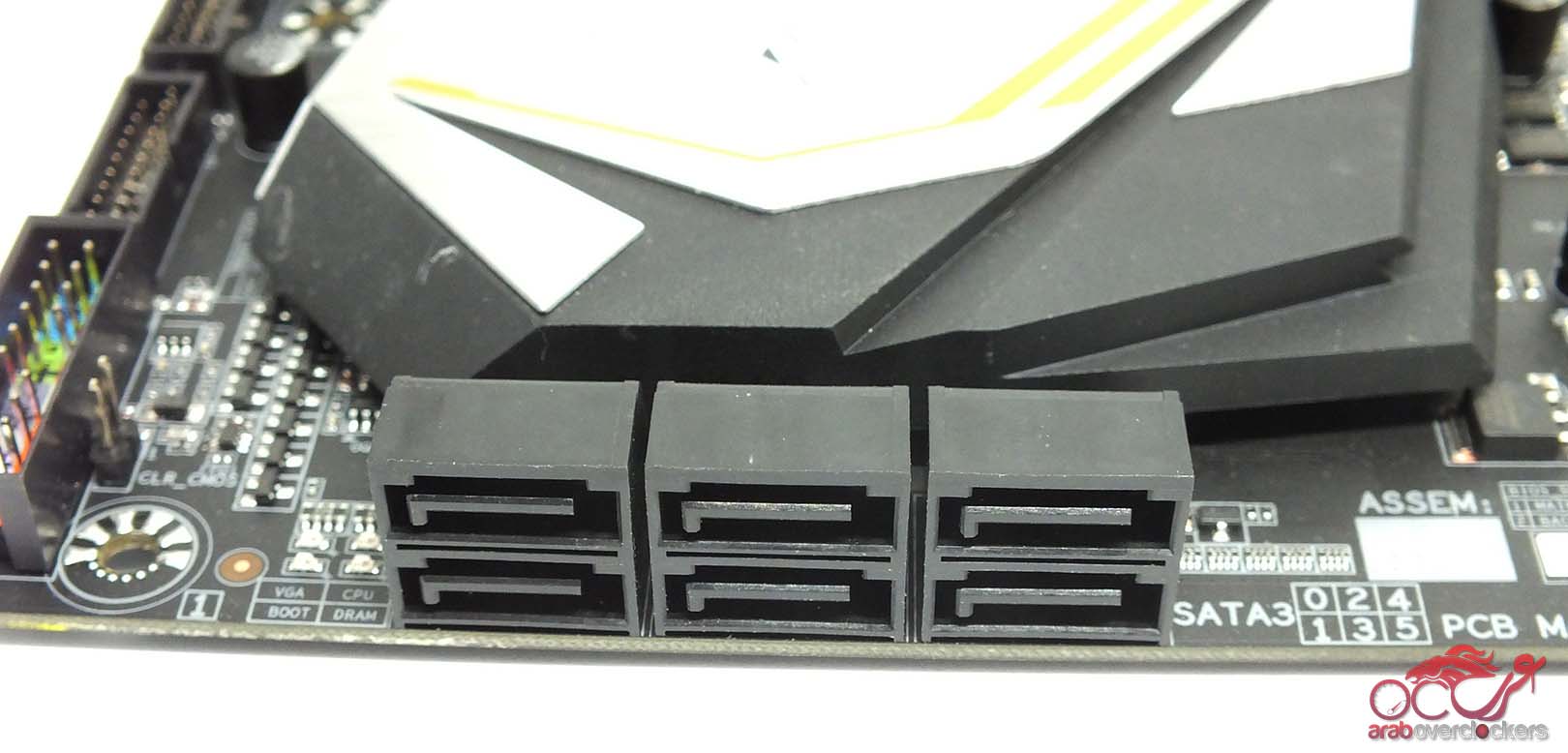

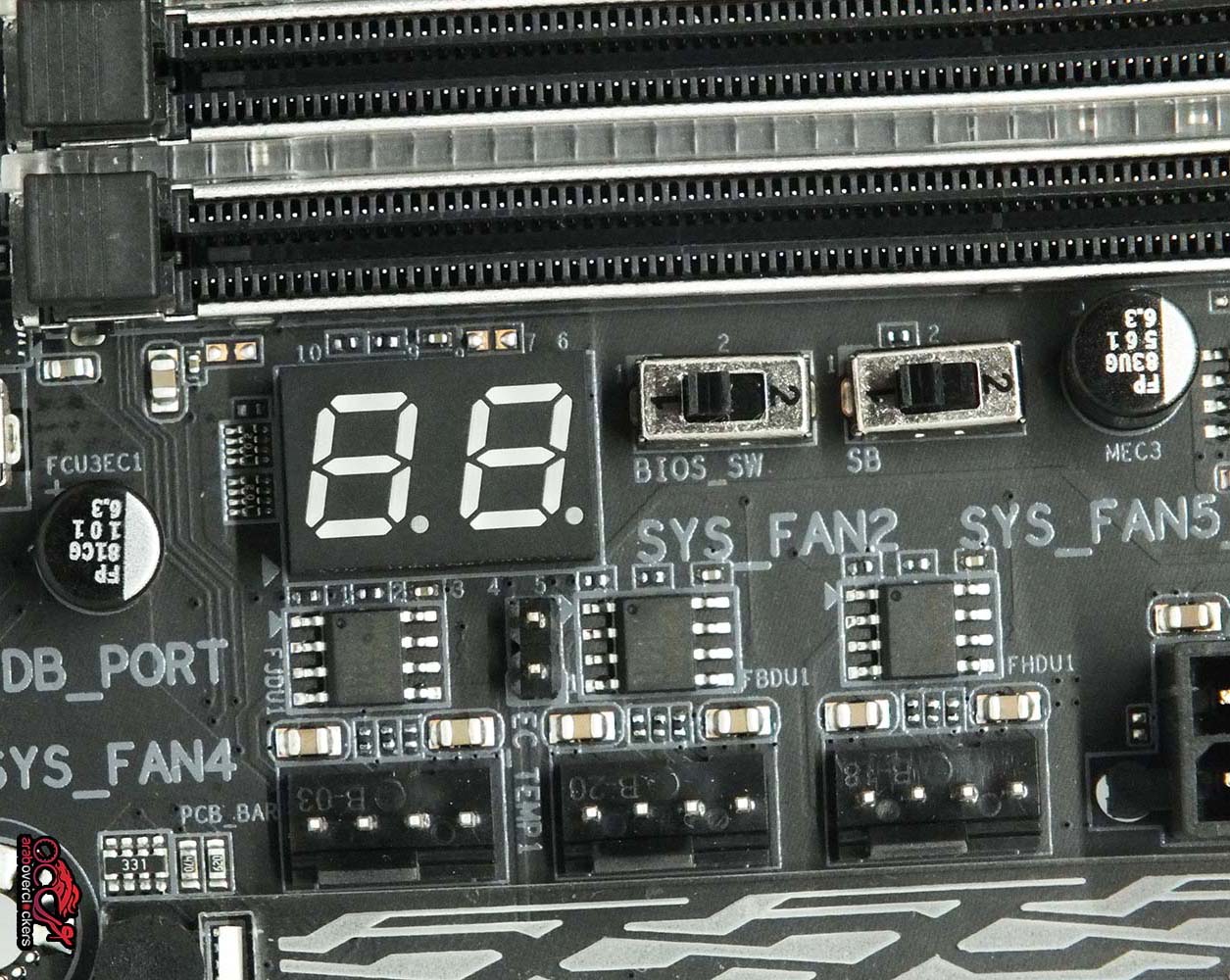

وتقدم اللوحة ستة منافذ SATA6Gb متصلة بمجموعة الشرائح. كما يوجد منفذ توصيل USB 3.1 داخلي (10 جيجابت/ثانية)، ووشاشة عرض POST، وزر محدد BIOS، وزر تعطيل BIOS المزدوج بالقرب من موصل طاقة 24-pin.
وتوفر اللوحة الأم وصلات طاقة 8-pin و 4-pin CPU. وفي الزاوية العليا اليمنى من اللوحة ، نجد رأس RGBW ورأس رقمي RGB (مع تعديل جهد عبور). يوجد أيضًا رأس لتوصيل زر OC Button خارجي. وهناك زر OC على اللوحة كذلك.
توفر اللوحة كذلك شريط اضائة LED شفاف على الجانب الايمن يمكن تغيره باي شكل اخر تريده. كما يوجد رأس LED لوحدة المعالجة المركزية (CPU) ، وهو مجرد رأس RGB أسفل منطقة مقبس وحدة المعالجة المركزية.
في الزاوية السفلية اليمنى من اللوحة الأم ، يمكنك العثور على رؤوس التوصيل الأمامية ورأسي توصيل USB 3.0 داخليين. كما يتواجد في الجزء السفلي من اللوحة، رأسي توصيل USB 2.0 داخليين ورأس TPM.
تقدم اللوحة الأم رأس RGBW ورأس رقمي RGB في الجزء السفلي من اللوحة الأم ، وهناك جامبر لتغيير جهد الرأس الرقمي. ونجد كما ذكرنا بعض مشتتات الحرارة الرائعة حقا، والمشتت الحراري لل VRM يحتوي على أنبوب حرارة نحاسي مباشر فوق الوسادة الحرارية وهو ما يعطى افضل نتيجة لتشتيت حرارة دائرة الطاقة.
التقييم
الاداء
الجودة
المزايا
القيمة
اذا كنت تبحث عن الاداء والمزايا الاضافية والشكل المبهر وليس لديك مشاكل مع السعر فعليك النظر لهذه اللوحة بالتأكيد.
