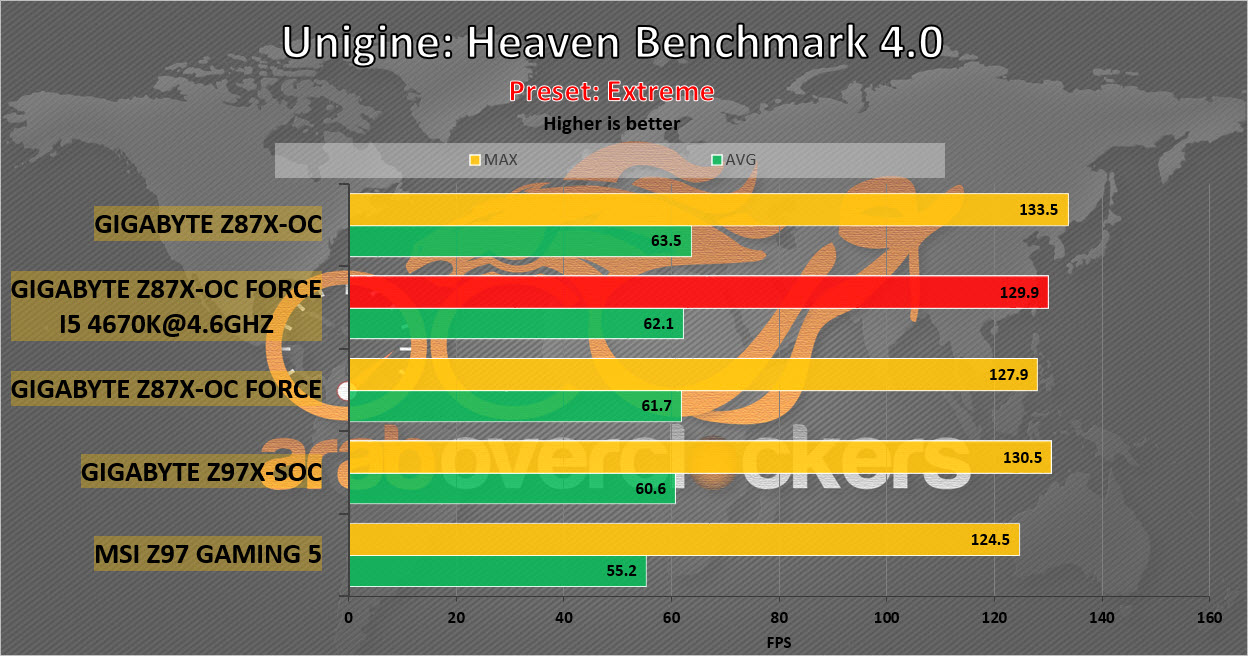

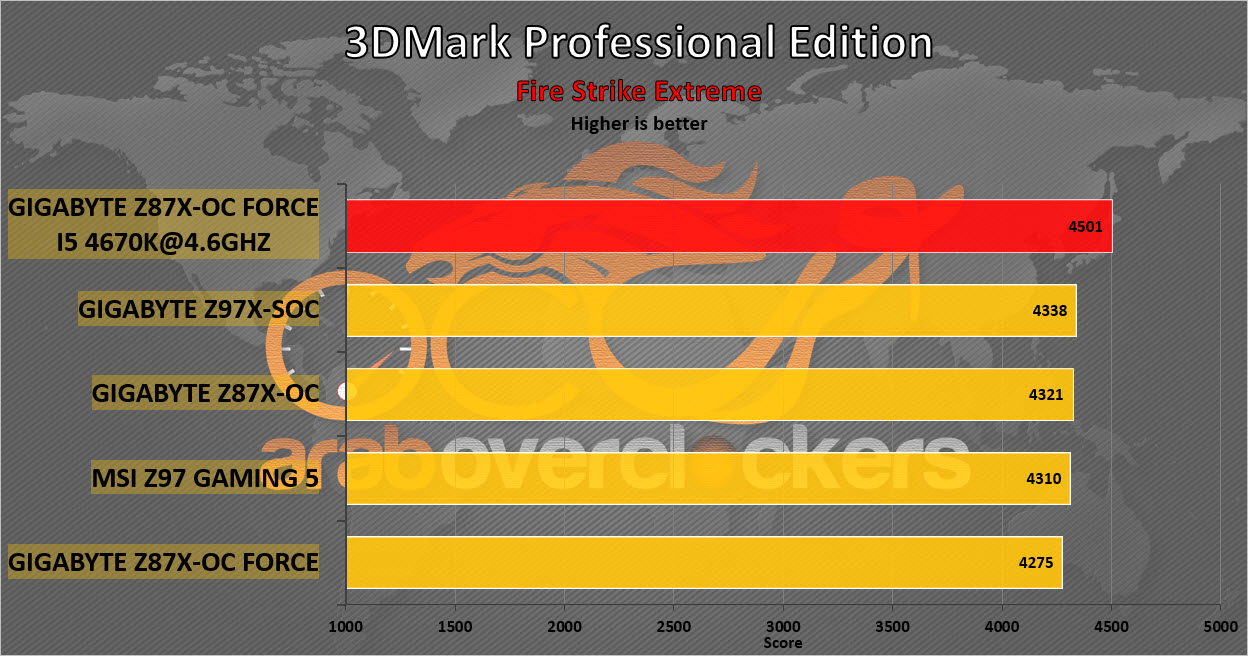

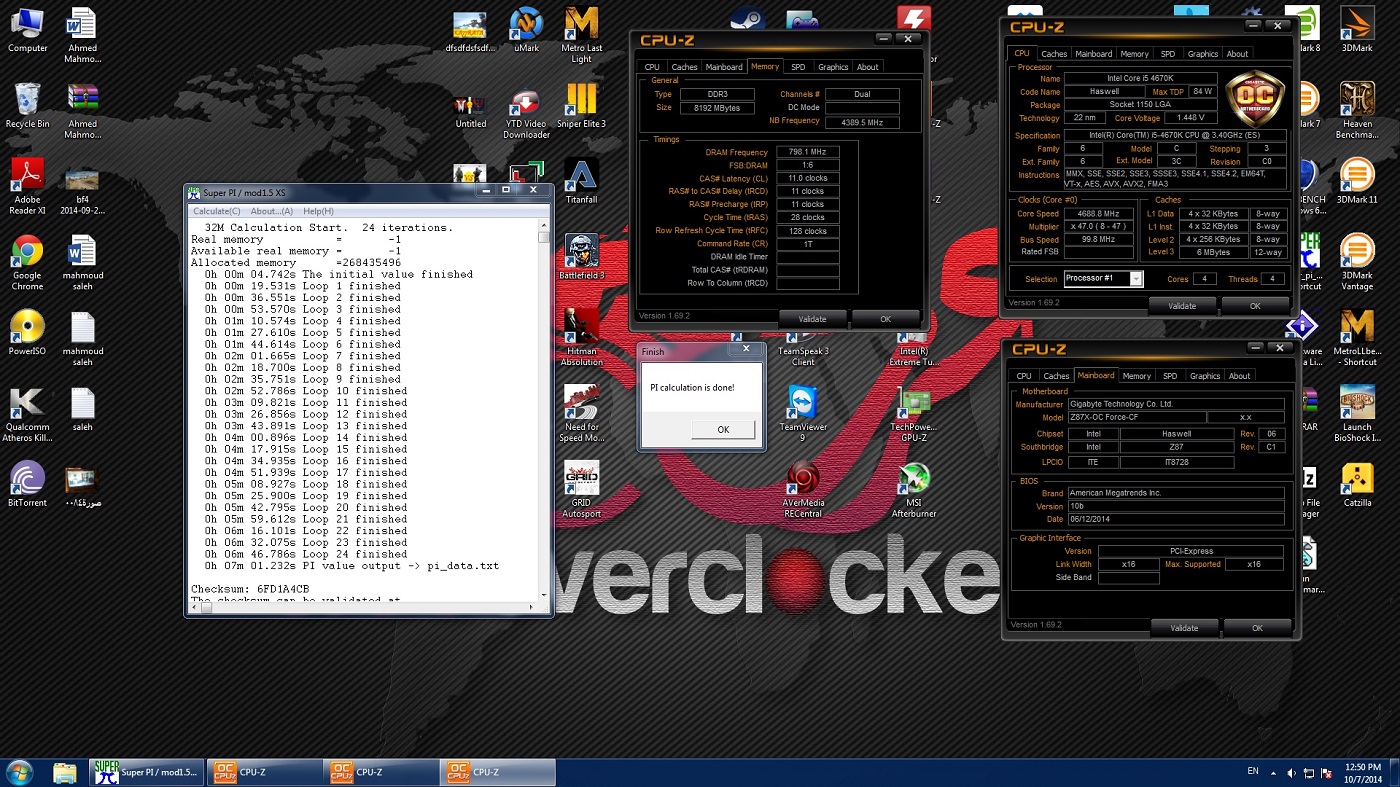

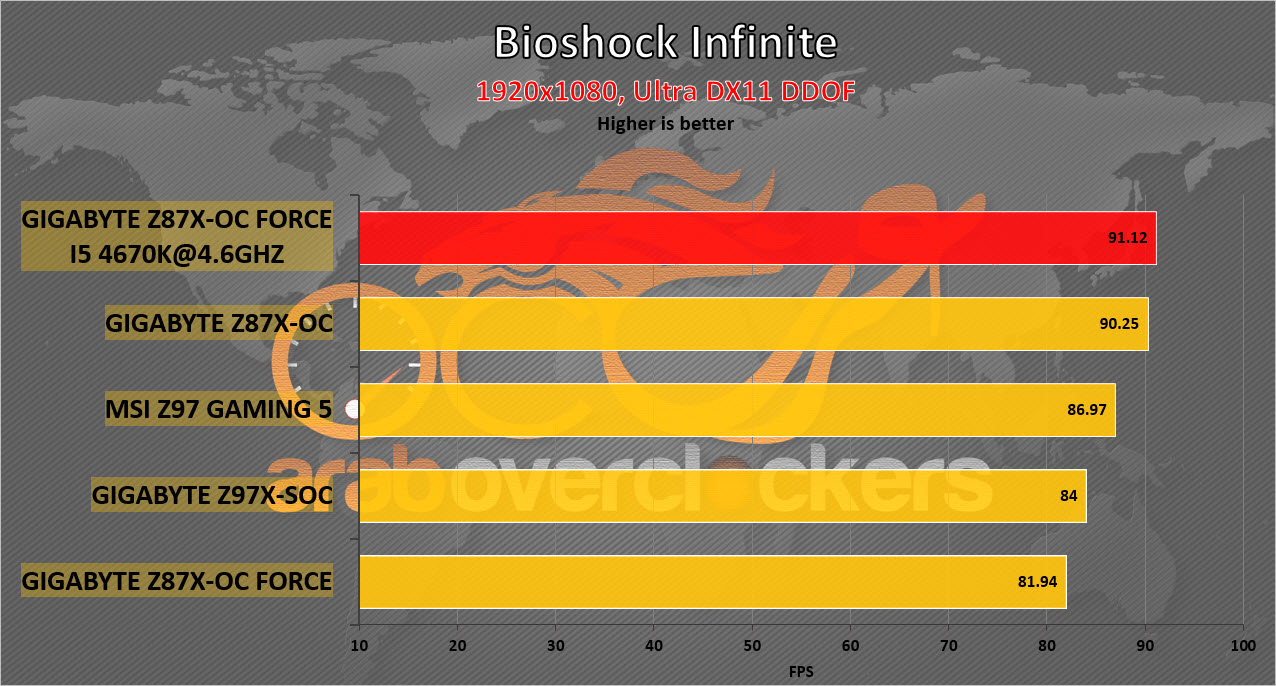

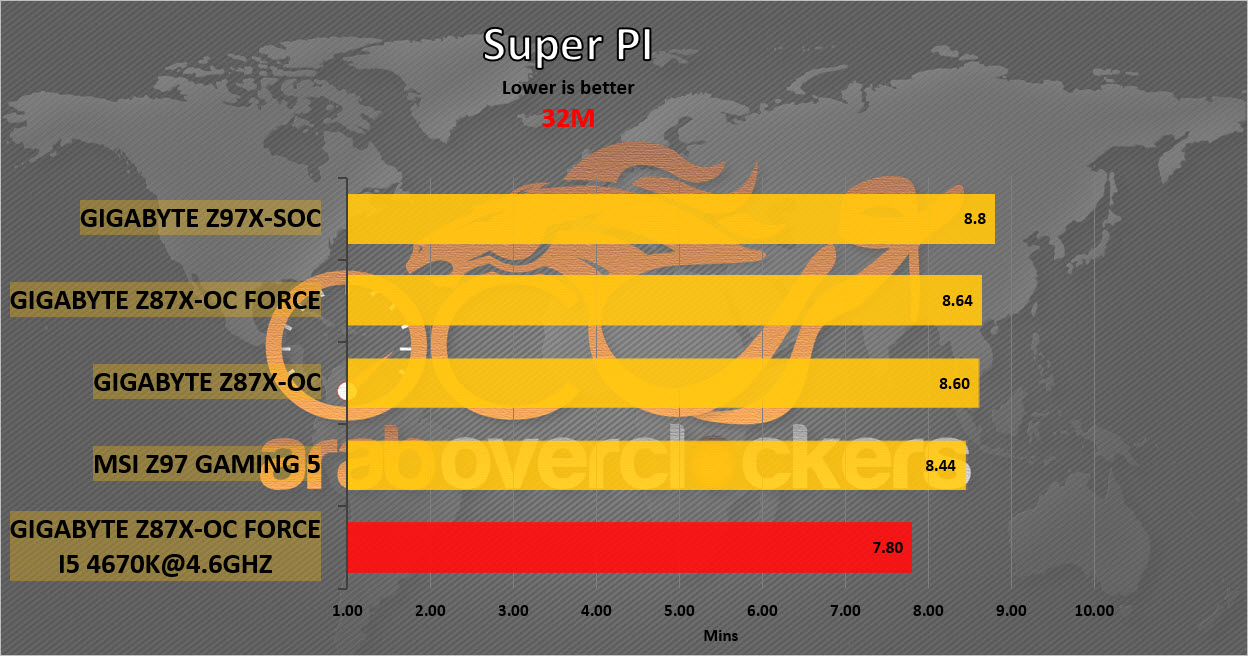

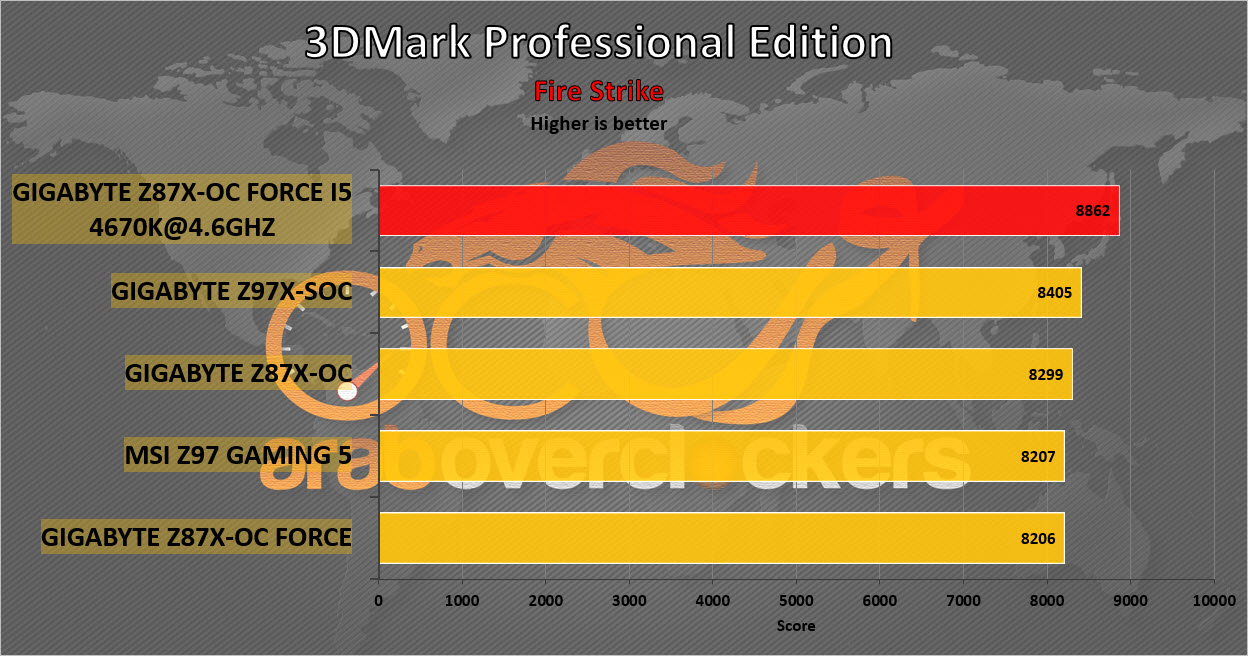

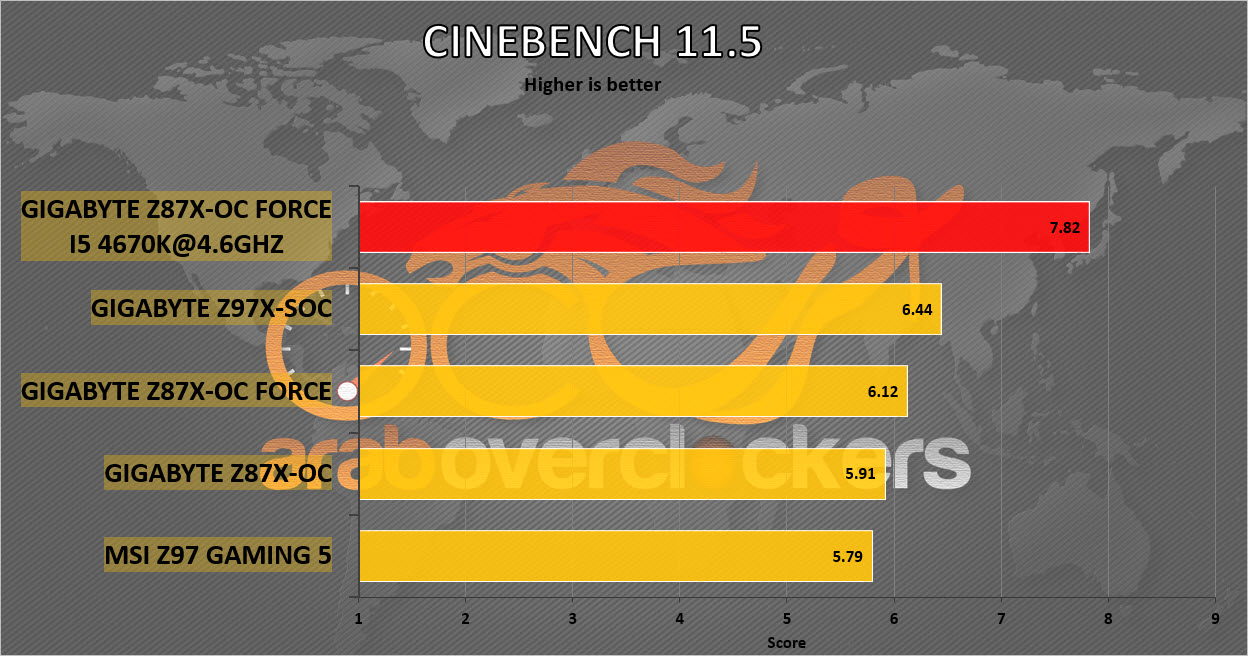

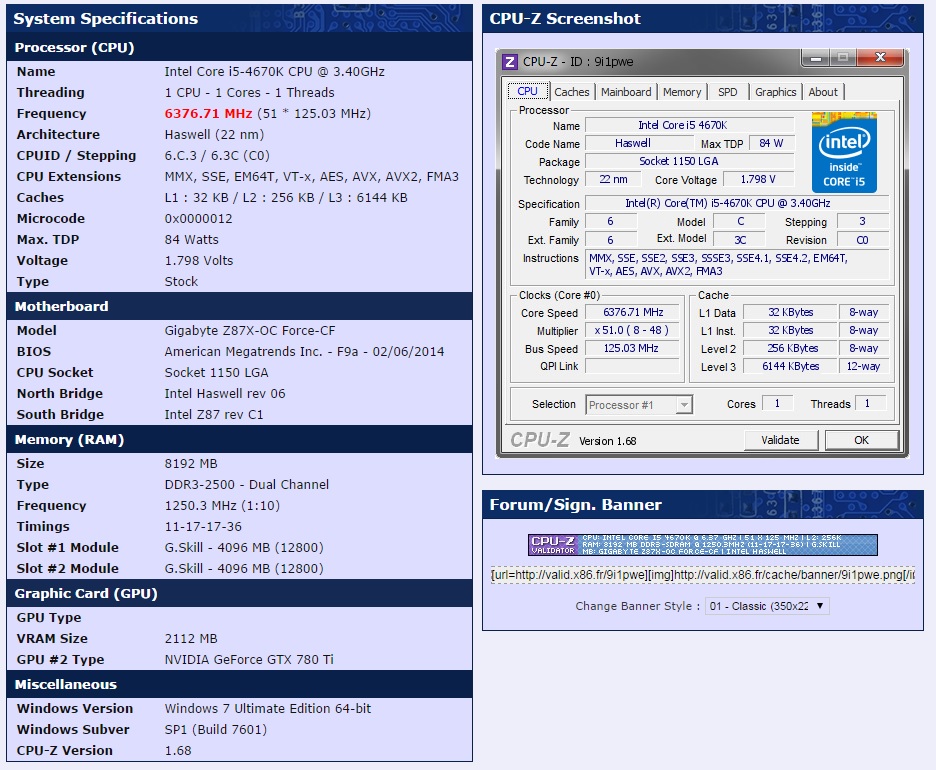

مراجعة اللوحة الأم GIGABYTE Z87X-OC Force

اعداد/ Ahmed Saleh و Ahmed Aziz ---------------- أصبح سوق اللوحات الأم الموجهة لكاسري السرعة يعج بالكثير من اللوحات التى تقدم أداءآ ممتازآ وتحقق ما تهدف إليه , وتتناطح كبري الشركات فى أن تحظي بثقة كاسري السرعة ,فمجتمع كاسري السرعة بالأخص لا يمكن أن تحصل على ثقتهم بسهولة نظرآ لأنهم يدققون فى كل كبيرة وصغيرة ويختارون لوحاتهم بعناية فائقة . وهذه مهمة حملت شركة Gigabyte على عاتقها أن تتمها على أكمل وجه . بدأت الشركة سلسلة لوحاتها باللوحة X58A-OC التى ذاع صيتها فى ذاك الوقت بين أواسط المستخدمين من كاسري السرعة . أعادت الشركة إنعاش السلسة مع شرائح الجيل الثامن من شرائح Intel مع لوحتين حققتا رواجآ بين المستخدمين هن Z87X-OC و أختها الكبري Z87X-OC Force وهي موضع المراجعة اليوم. واليوم وفى الصفحات التالية سوف نستعرض بشئ من التفصيل اللوحة Z87X-OC Force لنسلط عليها الضوء تحت المجهر ونسرد مابها من مميزات وعيوب لنشكل صورة واضحة حولها لمن يريد أي يقتنيها ليتخذ بحولها قرار الشراء. تقدم اللوحة دعمآ لمقبس LGA1150 الداعم لمعالجات Haswell والمعالجات المحدثة منهاHaswell-Refresh وبالأخص منها معالجات Devil’s Canyon . اللوحة حتي تكون موجهة لكسر السرعة يجب أن تكون لديها بعض المعايير حتي يطلق عليها ذلك , بداية من دائرة الطاقة وجودة المكونات مرورآ بأدوات الكسر و تبريد الشرائح والدوائر و نهاية بواجهة البايوس والبرامج الملحقة . الجدير بالذكر أن لوحتنا اليوم كانت مصب النظر والإهتمام لكثير من الناس لوجود إمكانية تركيب أربع بطاقات رسومية 4Ways من بطاقات AMD أو NVIDIA. وكان السبب فى ذلك إحتواءها على الشريحة الرقمية PLX PEX 8747 التى فضلنا الحديث عنها فى قسم خاص بها موجه خصيصآ لمحترفين الهاردوير. اللوحة اليوم موضع المراجعة Z87X-OC Force لديها الكثير والكثير من نقاط القوة التى تؤهلها لأن تكون لوحة لكسر السرعة بل ملكة اللوحات بالفعل. بطاقة تعريف المنتج أسم المنتج : GIGABYTE Z87X-OC Force الموديل : GA-Z87X-OC Force المصنع : GIGABYTE أما عن المواصفات التقنية: قامت INTEL بطرح معالجات Haswell والتى تقدم معمارية –Architecture- جديدة نسبيآ ولكن دعنا نقول أنها تحسينات طفيفة عن سابقتها IVY-Bridge . معالجات Haswell صاحبة المقبس LGA 1150 جائت إلينا بتقنية تصنيع 22nm مثل سابقتها من المعالجات . تأتى المعالجات بعدد 1.4 مليار ترازستور تشغل مساحة 177mm2 , بالمقارنة مع 160mm2 مع المعالجات السابقة IVY-Bridge تلك الزيادة فى المساحة التقنية أستغلت فى تعديل قوى على الشق الرسومي حيث أضيف المعالج الرسومي IRIS المسمي HD4600 . الذي يعطي دفعة رسومية قوية عن سابقتها. ومن التغييرات الرئيسية التى تم الإعلان عنها فى معالجات Haswell كانت تحت عنوان FIVR . حيث قامت INTEL بنقل منظمات الجهد إلى داخل شريحة المعالج نفسه. و أثر ذلك على بعض مفاهيم كسر السرعة , حيث باتت الأهمية فى وجود دوائر طاقة قوية على لوحة أقل فى الأهمية . فلن تؤثر عدد المراحل بشيئ له بالغ الأثر كما كان فى السابق مع معالجات Sandy-Bridge و IVY-Bridge. أما عن متحكم الذواكر فظل كما هو دون تغيير حيث يدعم ذواكر بترددات حتي 1600MHz و يمكنك بالطبع زيادة سرعتها عن طريق كسر السرعة حتي 3300MHz ! و الجدير بالذكر أن INTEL قد أضافت وضعين لتوفير الطاقة إضافيين نراهما لأول مرة C6,C7. يتطلبان لتفعيلهما وجود مزود طاقة PSU يدعم تلك الوضعيات. لابد لنا بما أننا تحدثنا عن المعالجات أن ندرج فى طي الحديث بعض الكلمات عن الرقائق الجديدة. الرقائق التى تم إطلاقها مع معالجات Haswell هى شرائح الجيل اثامن وجائت بتغييرات وتحسينات طفيفة فأصبحت الشرائح تقدم دعمآ لست منافذ SATA III 6Gb/s بالمقارنة مع منفذين فقط في الجيل السابق. وأيضآ تمت زيادة عدد منافذ USB3.0 إلى ست منافذ بالمقارنة مع أربع فى الجيل السابق. وهي تغييرات جيدة فى الواقع. وأما عن ممرات شقوق التوسعة المقدمة من الشريحة فأسغنت INTEL عن ممرات شقوق PCI التقليدية , وأبقت على نفس عدد الممرات PCI-E2.0 البالغ عددها ثمان ممرات. جميعنا نعلم أن معالجات Haswell وسوابقها من معالجات Ivy-Brdige تستطيع أن تقدم 16 ممر – Lanes- فقط لمنافذ البطاقات الرسومية وهو ما يحد من قدرة البطاقات على إخراج كامل قوتها. فلا نستطيع تركيب أكثر من ثلاث بطاقات بسرعات x8/x4/x4 من منافذ الجيل الثالث PCI-E 3.0. ولكن الحال يختلف بإضافة شريحة PLX PEX 8747 – وهى محور حديثنا اليوم – و التي باستطاعتها أن توفر حتى 32 ممر PCI-E 3.0 وهو عدد كافى لتركيب 4 بطاقات رسومية تعددية البطاقات مع منصة Z87 و هي وضعيات موجهه للمستخدمين المتحمسين ذوي الميزانيات الضخمة حيث وضعيات 4-Ways أو 3-Ways ليمكنهم من تشغيل عدة شاشات مع بعض بدقة عالية بهدف تجربة فريدة من اللعب السلس أو لأقصى أداء ممكن بشاشة واحدة ذات دقة عالية, فهؤلاء المستخدمون لا يكفي إحتياجاتهم معالج رسومي واحد بحيث يسعون إلى كل ماهو جديد, و بالطبع الكثير منهم يستخدم التبريد المائي و ووحدات طاقة power supply عالية الكفاءة وفى بعض الحالات يتم إستخدام وحدتي طاقة لتغطية إستخدام الجهاز من الكهرباء. أولئك المستخدمون يتطلعون إلى أقوى وأسرع عتاد للهاردوير, وإن سألت أحدهم من قبل بضع سنين ماضسة عن أى منصة تناسب تعدد البطاقات الرسومية 4-ways, فمن المؤكد سيفكر فى منصة X79 ومعالجاتها Sandy Bridge Extreme و ذلك لقدرة معالجاتها على توفير 40 ممر لكروت الشاشة والكافى جدآ لتركيب أربع بطاقات بإرتياح. ولكن الجانب السلبى هو أن البطاقات ستعمل على المنفذ PCI-E من الجيل الثانى المحدود بعرض نطاق Bandwidth قدره 8GB/s فقط, فسنواجه مشكلة جديدة تعيق تلك العملية وهى عنق الزجاجة . فالأربع بطاقات تحتاج إلى عرض نطاق ترددى واسع بين الذاكرة ومنفذ الPCI-E . فالحل هنا هو الإنتقال إلى الجيل الثالث PCI-E 3.0 ذا العرض النطاق الترددى الأوسع حتى الآن بقدر 16GB/s وهو مايمثل ضعف عرض النطاق للجيل السابق. تلك المعضلة التى ربما تم حلها مع صدور معالجات IVY Bridge Extreme. ولكن دعنا نتحدث قليلآ عن معالجات ال MainStream و تعددية البطاقات حتي أربع بطاقات. المشكلة الأخرى التى ستواجهنا هى أنه عند الإنتقال إلى المعالجات العادية سنجد دعم ل16 ممر فقط مما يحجمنا مرة أخرى إلى ثلاث بطاقات مرة أخرى التى يستطيع تلك المعالجات توفيرها كما نرى فى المخطط التالى. ويمكن تقسيم ال16 ممر كما يوضح الجدول التالى نري أحد تلك الوضعيات استطاع مصنعى اللوحات الأم أن يوفروه باستخدام الأربع مسارات PCI-E 2.0 القادمة مباشرة من المعالج لوضعيات الكروسفاير ( SLI لاتدعم تلك الوضعية لأن بطاقات Nvidia لا تدعم وضعية x4 الآن ) فلو أخذنا اللوحات الأم MINI-ITX على سبيل المثال, فسوف نرى الوضعية الأولى ذات المعالج الرسومي الواحد . فى اللوحات الأم ذات الحجم Micro-ATX سوف نرى الوضعيات ذات المعالجين الرسوميين (2ways) وهى الوضعيات المرقمة ب 2 , 3 فى الجدول السابق .. وفى اللوحات ذات الحجم الكامل Full-ATX سوف يتاح لنا أى وضعية كانت. ولكن الوضعيات الأساسية هنا ذات الإنتشار الواسع هى ذات الأرقام 1,2,4,5. بالعودة إلى الوراء قليلآ بالتحديد إلى زمن الشرائح X58 , P55 حيث كانت PCI-E 2.0 تسيطر على المشهد , حيث ظهرت الشريحة NF200 التى كانت تسمح لللوحة الأم أن تضايع حصتها من ممرات الPCI-E 2.0 من 16 ممر فقط إلى 32 ممر والتى كان لها عدة جوانب سلبية تتمحور حول سعرها المرتفع والذى قد يضاعف سعر اللوحة الأم وإستهلاك الطاقة المرتفع وزيادة الحمل على المعالج عدة سنوات إلى الأمام ونصل حتى نمتلك شريحة أخرى تحت مسمي PEX 8747 و التى تهدف لنفس الهدف ولكن مع منافذ PCI-E 3.0 وتحاول أن تتجنب الجوانب السلبية فى سابقتها . تلك الشريحة PLX PEX التى تقدم إستطاعة التحويل بين منافذ الPCI-E , فعند إستخدامها سنتجاوز عقبة ال16 ممر فنصل إلى 32 ممر لتمكننا من زيادة عدد الوضعيات والتى يوضحها الجدول التالى : والآن نحن حصلنا على 32 ممر PCI-E 3.0 ذات النطاق الترددى الواسع بدلآ من 40 ممر PCI-E 3.0 التى تقدمها منصات X79 كيف تعمل تلك الشرائح ؟ “هذا الجزء من المقال تقنى بحت فيتوجب عليك عزيزي القارئ أن تكون فى كامل صفاء الذهن حتى لا تشعر بدوار أو صداع :)” بداية لتسهيل تلقى المعلومة فإني أود أن أوضح حقائق هامة قبل البدء , تتخلص فى أن البيانات تنتقل من المعالج المركزي CPU إلى المعالجات الرسومية GPU فى ممرات وكما نعلم أن فى نهاية تلك الممرات هي شقوق الPCI-E وتلك الشريحة -أو مثيلتها من تلك الشرائح- توضع بين المعالج المركزي CPU ومنافذ PCI-E 3.0 وتتحكم بتلك الممرات و سرعاتها. الإرتباك الموجود أو الضبابية حول تلك الشريحة عند بعض الناس هو أنه عدد الممرات القادمة من أو الى فلا يهم عدد الممرات بين المعالج وتلك الشريحة فتلك الممرات لا تزال 16 ممر فقط بين المعالج والرقاقة ولكن السر فى التعامل ما بعد الرقاقة وبينها وبين شقوق التوسعة لنقل البيانات ويسبب دائمآ عنق الزجاجة فكيف إذن نحصل على 32 ممر ؟ أمر محير ولكن إن شاء الله إذا أكملت سوف تستطيع أن تدرك تلك المعضلة فرأيت العديد من المنتديات والمواقع تتحدث عن أن تلك الشريحة تضاعف عدد الممرات إلى 32 وتلك الإجابة تحمل فى طياتها الخطأ فعند البحث عن تلك البيانات وجدنا العديد من المواقع تتكلم كثيرآ ولكن المعلومات التقنية قليلة فتفقر المقالات إلى التقنية . لكن الموقع الرسمي لشركة PLX يحتوي على العديد من المعلومات والبيانات التى توفر لك الفهم الصحيح وبالتالى أنا أحاول أن أشرح على قدر إستطاعتى تلك المعلومات الهدف من شريحة الPLX هو إدارة الشريحة للبيانات بين وحدة المعالجة المركزية و منافذ الPCI-E 3.0 . وهى تقوم بالإدارة عن طريق المضاعفة أو بمعنى آخر فن التعامل مع الإشارات المتعددة التى تريد الإنتقال من نقطة واحدة فقط وإليكم بعض أساسيات المضاعفة : - مضاعفة الإشارة : الجمع بين عدة إشارات تنظارية داخل إشارة واحدة وتهيئتها لنقلها دفعة واحدة إلى الجانب الآخر سواء من الCPU إلى الPCI-E3.0 أو العكس وفى الجانب الأخر يتم إعادة هيئتها إلى إشارات فردية ليتم فكها للحصول على البيانات الأصلية . يتم إستخدام تلك الطريقة على نطاق موسع من الإتصالات السلكية واللا سلكية - مضاعفة تقسيم الوقت : بدلآ من إقامة عدة إتصالات مرتفعة السرعة بين نقطتين موجود فى كل نهاية عدة مستخدمين يتم تثبيت إتصال واحد ويتولى هذا الخط إقامة الإتصالات بين كل زوجين من المستخدمين بحيث لا تتعطل الإشارة دون قصد … يتم شرح تلك النقطة فى الصورة القادمة : إذن كيف تعمل تلك الرقاقة ؟ التفسير الأفضل لتلك العملية هو أنها تعمل على المضاعفة السابق شرحها مع وجود وحدة تخزين مؤقتة (buffer) وتنظم البيانات بسياسة FIFO إختصارآ ل First in , First Out . دعونا نعطى مثالآ وليكن أبسط مثال , عندما تعمل شريحة الPLX مع معالجين رسوميين والإثنين يعملان على سرعة x16 شريحة الPLX تسمح للمعالج والذاكرة بالوصول لعناوين أو أماكن المعالجات الرسومية المربوطة بها , حيث يقوم المعالج بإرسال البيانات إلى المعالج الرسومي الأول فقط ولا يقوم بإرسال أى بيانات الى الكرت الثانى إن لم تستدعي الحاجة, فتقوم الشريحة بتحويل كل المسارات إلى المعالج الرسومى الأول وبعدها يقوم المعالج بإرسال البيانات إلى المعالج الرسومي الثانى فتحول الشريحة مرة أخرى كل الممرات إلى المعالج الرسومي الثانى ماذا عن لو افترضنا أن البيانات يجب أن ترسل إلى الإثنين معآ بطريقة تزامنية أو في وقت واحد ؟؟ حسنآ لنوضح الأمور قليلآ … المعالج يستطيع أن ينقل البيانات إلى الشريحة ب 16 مسار فقط .. فهناك إحدى الطرق التى ستفعلها الشريحة إذا تم الإرسال للمعالجين الرسوميين فى وقت واحد إما أن تنقل كل الداتا إلى المعالج الرسومي الرئيسي (الأول) وهو يتولى مأمورية نقلها إلى المعالجات الرسومية الأخرى أو أن تختار الشريحة فى تقسم الخطوط بين المعالجات الرسومية المطلوبة فى وقت واحد بالتساوى أو على حسب نسبة البيانات المنقولة إليه فالمعالج الرسومي ذا الحصة الأكبر من البيانات تتوفر له الحصة الأكبر من الممرات هذا يعنى أن فى حالة تواجد بطاقتين , فى أقصى قوتهما , نحن لا نزال محددين بـ x8/x8 , ولكن فى حالة معالج رسومي واحد طلب البيانات فستستطيع الرقاقة أن تخصص جميع الممرات ال16 لتلك البطاقة . و إذا إنتقلت البيانات من المعالج الرسومي إلى المعالج المركزي تستطيع الرقاقة أن ملأ الذاكرة المؤقتة Buffer بكامل السرعة x16 لكل معالج رسومي , وفى الوقت نفسه ترسل الرقاقة البيانات بأسرع سرعة ممكنة للمعالج المركزى على هيئة دفق مستمر بسرعة x16 بدلآ من التبديل بين كل معالج على حدى واللذى من الممكن أن يؤخر البيانات بعض الشئ في وقت لا يتجاوز المايكرو من الثانية إنها خاصية مفيدة حقآ. فبدون تلك الشريحة, ستمتلك وحدات المعالجة الرسومية عدد ثابت من الممرات التى يمكن تعديلها فقط للتقسيم بين الشقوق PCI-E عند إضافة بطاقات رسومية أخرى, وهذا يعنى أنه فى حالة وجود معالجين رسوميين ولكلاهما عدد 8 ممرات فقط فإنه حتى لو طلب معالج رسومي واحد البيانات فسوف تنتقل فى تلك ال 8 ممرات فقط كحد أقصى. العودة للوراء قليلآ مرة أخرى إلى أيام NF200 والمعاناة مع زيادة الحمل 1-3% فى العديد من المقارنات , شريحة PLX PEX 8747 تحاول أن تتلافى هذا الحمل الزائد وخاصة أنها قادمة خصيصآ للظروف القاسية من وضعيات أبرع بطاقات . لنأخذ مثالآ على تلك الشريحة ولتكن اللوحة الأم Gigabyte G1 Sniper 3 . تلك اللوحة الأم توجه كل ممرات ال PCI-E3.0 من الCPU عبر شريحة PEX 8747 . وتوزع الممرات حسب المخطط التالى : من خلال هذا المخطط يمكننا أن نرى أن الشريحة توجه ممرات PCI-E 3.0 x16 إلى معالج رسومي و أخرى إلى المعالج الرسومي الآخر . وينبغى أن يتم إدخال البطاقات الأخرى أسفل تلك البطاقات الأساسية . وبعد ذلك يتم تقسيم الممرات الستة عشر إلى x8/x8 إستنادآ على عدد المعالجات الرسومية الموجودة . بعد ذلك تقرر الشريحة PEX 8747 عرض النطاق – Bandwidth – المناسب بالنظر إلى خيارات الممرات المتاحة والبيانات ذات الأولوية من خلال المضاعفة و المخزن المؤقت FIFO Buffer الموجود على الشريحة . الجانب السلبى هنا هو فى حالة تركيب معالج رسومى واحد فقط فتؤدى الشريحة PEX إلى بعض التأخر فى وصول البيانات حيث أن الشريحة تقف بين المعالج وشقوق الPCI-E التى يمكن أن تقلل من أداء بطاقة واحدة, و لكن و على كل حال هذا التأخير لن يتجازل الميكرو من الثانية الواحدة فقط. هناك حل أيضآ لتلك المعضلة مع توجيه الممرات وتقسيمها من وحدة المعالجة المركزية CPU . كما موجود على اللوحة EVGA Z77 FTW . فتوجه تلك اللوحة 8 مسارات PCI-E إلى الشق الأول دون المرور بأى شرائح . والثانية هو بتوجيه الممرات إلى شريحة الPEX 8747 . وتستخدم تلك الطريقة على النحو اللذى يوضحه المخطط التالى : فى تلك التوزيعة يقسم المعالج المركزي ممراته الـ 16 إلى قسمين , الثمان ممرات الأولى توجه إلى الشق PCI-E الأول مباشرة دون المرور بأى شرائح . والقسم الثانى يوجه إلى شريحة PEX 8747 التى تستطيع أن تفعل بهم 32 ممر ب 4 شقوق PCI-E * لاحظ أن الشق الثالث لن يستخدم فى حالة تعدد البطاقات فتصبح فعليآ الشريحة تتحكم بثلاث شقوق فقط أو أقل عند تعدد البطاقات وهذا يعنى أن الشقوق من الثانى إلى الرابع حتى إن كانت تعمل ب16 ممر لكل منهم فهى ستحدد إلى 8 ممرات فقط عند إنتقال البيانات إلى المعالج المركزي CPU . EVGA صرحت قائلة بأن تلك التقسيمة تعطى أداء أفضل عند وجود بطاقة واحدة أو إثنين عن معظم المصنعين الآخرين . فمعظم الإتصالات بين المعالجات الرسومية وبعضها تتم عن طريق جسور الSLI/CFX ولن تكون محددة ب8 ممرات فقط, وشريحة الPLX ذكية بقدر كبير تمكنها من إغلاق الممرات الغير مستخدمه وتوزيعها مرة أخرى وتوفير الطاقة وتلك التقسيمة التى وضعتها لنا EVGA تسمح لنا بوضعيات أخرى يوضحها الجدول التالى : *الفرق بين الوضعين الرابع والخامس عشر يتلخص فى أنه بالرغم من أن ممرات الواضع الخامس عشر للمعالج الرسومي الأول ستكون أكثر لكنها ستضيف بعض التأخير لكون المعالج الرسومي الأول ممراته تتمر عبر شريحة الPLX أولآ . فالوضع الرابع عشر يمد المعالج الرسومي بممرات عددها 8 فقط ومع ذلك سيكون أسرع. تأتى اللوحة في علبة ضخمة وكأنها حقيبة وليست مجرد علبة ! أعجبني التغليف صراحة . الواجهة الأمامية من العلبة مكتوب عليها موديل اللوحة بخط كبير مع إضافة خلفية لمنطقة دائرة الطاقة ومقبس المعالج وهي المنطقة الأهم التى تعتز بها اللوحة لأنها موجهة لكسر السرعة . ولم تنسي الشركة شعار السلسة الشهير OCمن جيجابايت فوُجد على القسم الأيسر السفلي من الواجهة. الواجهة الخلفية من العلبة تحوي صورة للوحة وشرح تخطيطي وتفصيلي لبعض المناطق الهامة فى اللوحة وبعض التقنيات. التعريف السريع بالمنتج المدون على علوية العلبة يحوي اللغة العربية بين طياته ! وبالطبع نجد فى الملحقات كتيب التعليمات الخاص بالمستخدم مع اسطوانة تحمل التعريفات والبرمجيات الخاصة باللوحة. يأتى مع اللوحة جسرين SLI أحدهما لتركيب ثلاث بطاقات والآخر لتركيب أربع بطاقات من NVIDIA. وجسر وحيد لتوصيل بطاقتين فقط CrossFireX من AMD. بطاقة ال WIFI+Blutooth مدمجة تاتى بال Antenna الخاصة بها. تأتى اللوحة مع أربع كابلات SATA III. لوحة I/O الخلفية لونها أسود وبألون أخري مختلفة نجد توضيح وظيفة كل منفذ, وإلي جانبها موصلات خاصة للأستفاده من منطقة قياس الفولتيه لمختلف مكونات اللوحة الأم والتي سنعرف مكانها علي اللوحة فيما يلي. لوحة I/O مبطنة من الخلف لمنع أي تلامس مباشر مع اللوحة. مرفق مع اللوحة أيضآ واجهة USB3.0 أمامية تحتوي منفذين توصل بالمقبس 20Pin الموجود على اللوحة. يأتي مع اللوحة القطعة المميزة OC Brace التى تمكنك من تركيب البطاقات الرسومية خارج الصندوق وتثبيتهم لإضافة المزيد من الأمان و الحفاظ على البطاقات من الثني أو الكسر. وهي من المميزات المفيدة جدآ لكاسري السرعة وحفلات كسر السرعة باستخدام النيتروجين السائل LN2 وبالطبع توجد اللوحة الخلفية للمدخلات والمخرجات I/O Panel Shield . وأيضآ تأتى توصيلات خاصة تقوم بتوصيلها بالأماكن المخصصة لها لقراءة الفولت الخاص بكل منطقة باللوحة عن طريق أجهزة متخصصة لذلك. اللوحة كبيرة الحجم نوعآ ما و تأتى بمقياس E-ATX . يغلب عليها اللون الأسود مع بعض اللمسات البرتقالية الجميلة على شقوق الذواكر والتوسعة وبعض التفاصيل على مشتتات التبريد. يبلغ عدد شقوق الذواكر عدد أربع شقوق تستطيع حمل 32GB من الذواكر . تستخدم اللوحة تبريدآ هجينآ مميزآ يغطي جميع جوانب اللوحة من دوائر طاقة وشرائح والشريحة المميزة PLX PEX 8747 . التبريد مكون من قطعتين رئيسيتين الأولى موجهة لمنطقة دوائر طاقة المعالج مع إضافة إمكانية إستخدام تبريد مائي . والقطعة الأخري مقسم على جزئين مربوطين بأنبوب تبريد حيث تغطي الشريحة الرئيسية Z87 والشريحة PEX8747. اللوحة تقدم لك حلآ تبريديآ ممتازآ حيث لم تكتفي بالتبريد المصمت فأضافت مروحتين صغيرتين مع إمكانية فصلهم إذا كنت تحب الهدوء القاتل! اللوحة بعد نزع مشتتات التبريد. نظرة مقربة لمنطقة ال VRM الخاصة بالمعالج فتتكون دائرة الطاقة من 16 مرحلة من مكونات عالية الجودة تضمن لك الثبات أثناء كسر السرعة. فتستخدم اللوحة وحدات MOSFET من النوع IR3550M عالى الكفاءة و خوانق Chokes و مكثفات Caps عالية الجودة توفر لك أقصي درجات الثبات والتحمل. متحكم النبضات PWM Controller الخاص بدائرة المعالج VRM . اللوحة تحوي منفذي طاقة أحدهم 8Pin والآخر 4Pin يغذيان دائرة طاقة المعالج بطاقة كبيرة جدآ تضمن لك الثبات أثناء الكسر الجنوني. المميز هنا هو منفذ OPT المميز الذي يهم ذوي نظم التبريد المائي حيث يتيح لك توصيل المضخة وتشغيلها طوال الوقت بأعلى سرعة. اللوحة كما ذكرنا تأتى بدعم رقاقة PLX PEX 8747 وهي اللوحة المناسبة لمن يريد أن يقوم بإقامة منصة بأربع بطاقات رسومية على منصات Z87. اللوحة تأتى بنظام ذكي فى تقسيم الممرات حيث تقوم المحولات بتمرير 8 ممرات بشكل مباشر لشق التوسعة المميز باللون الأسود وهو الشق الرئيسي إذا كنت ستستخدم بطاقة واحدة والثمان ممرات الأخري تقوم الشريحة PEX8747 تقسمههاعلى حسب عدد البطاقات الموصلة. شريحة PLX PEX8747 السابق ذكرها. محولات الممرات التى تتحكم فى فتح وغلق الممرات بالشقوق. بجانب شقوق الذاوكر تقبع المنطقة المشوقة حيث يتواجد هنا OC Panel أو كما أحب أن أسميه معمل كسر السرعة . حيث يوفر لك العديد من الأزرار التى تساعدك كثيرآ أثناء كسر السرعة . نبدأ بزر التشغيل حيث يتيح لك إمكانية تشغيل العتاد عن طريقه حيث يغنيك عن الزر الخاص بصندوق الحاسب. أما زر OC Turbo فهو زر هام نوعآ ما للأفراد ذوي الخبرة القليلة فى عمليات الكير حيث يقوم بكسر السرعة تلقائيآ على حسب مواصفات المعالج والذواكر. زر OC Tag يستطيع التنقل بين إعدادت الكسر المحفوظة مسبقآ من قبل المستخدم دون الحاجة إلى الدخول إلى واجهة ال BIOS فقط من بيئة نظام التشغيل. زر OC Ignition بقدم لك خدمة ممتازة إذا كنت تنوي إستخدام اللوحة فى الكسر عن طريق ال LN2 حيث يستطيع أن يقوم بفصل إمداد الطاقة عن المعالج فقط ويسمح لمراوح التبريد بأن تعمل مما ينتج عنه مساعدتط فى تجفيف اللوحة سريعآ وأيضآ يمكنك إختبار سلامة نظام التبريد المائي الخاص بك والتأكد من عدم وجود تسريب فى أنبوبة ما. أزرار + و – اليمني تستخدم للتحكم بتردد BCLK زر OC Gear يجعل قيمة التحكم بين 0.1 أو 1 فى ال BCLK أزرار + و – اليسري تستخدم للتحكم بمعامل الضرب الخاص بتردد المعالج. الزر الضغير ذا اللون الأبيض يقوم بعمل إعادة التشغيل . لوحة كاملة لقراءة الفولت الخاص بمناطق عدة للمعالج والذواكر وإلخ عن طريق الفولتميتر. الشاشة الرقمية الصغيرة مخصصة لعرض أكواد الاخطاء إذا حدث عطل أثناء الكسر . بالتوجه قليلآ إلى اليسار نجد مقبس الطاقة الرئيسي 24P وبجانبه صندوق صغير لكن ذا أهمية كبيرة حيث يمكنك من فصل شقوق التوسعة الأربعة ذات اللون البرتقالى دون الحاجة لخلع البطاقة. وأيضآ نجد منفذ توصيل المنافذ ال USB3.0 الامامية الخاصة بالصندوق. نفس المكثفات والخوناق السابق الأشاره إليها تم استخدامها لدائرة طاقة الذواكر. تأتى اللوحة بمنفذ طاقة إضافي يغذي منافذ شقوق التوسعة يقبع بجانب منافذ توصيل SATA . الجدير بالذكر أن اللوحة تقدم ست منافذ SATA3 عن طريق الشريحة Z87 مباشرة و أربع منافذ SATA3 عن طريق متحكم Marvel 88SE9230 بالصورة ليصبح المجموع عشر منافذ تلبي احتياجات أى شخص. فى أسفل اللوحة يقبع زر C_CMOS الخاص بإعادة إعدادت ال BIOS الي الإعدادات الإفتراضية بجانبه منفذي لتوصيل مراوح التبريد و منافذ توصيل الواجهة الامامية بالصندوق من أزرار التشغيل و مقبس إضافي آخر لتوصيل منافذ USB3.0 أمامية ثم منفذ لتوصيل مروحة أخري في الجهة اليسري السفلية يتواجد منفذين آخرين لتوصيل مراوح التبريد ثم ستجد محولات الBios من ثنائي أو أحادى. واجهة المدخلات والمخرجات الخلفية I/O Panel تحوي عدد ست منافذ USB3.0 ومنفذين USB2.0 ومنفذ PS/2 Combo لأصحاب الطرفيات القديمة وأيضآ منفذين HDMI وآخر DisplayPort مع وجوج منفذي Lan و منافذ التوصيل الصوتية ومنفذ SPDIF . منصة الأختبار والأختبارات منصة الأختبار تفاصيلها كالأتي تم إختبار اللوحة بالمعالج على تردده الإفتراضي 3.4GHz و أيضآ عند كسر سرعته إلى 4.6GHz . الاختبارات ستغطي كافة الجوانب التي تهم كل المستخدمين سواء كاسري السرعة أو اللاعبين أو حتي محرري الفيديو وعليه تم اختيار المجموعة التالية من الأختبارات : 1 - PCMark 8 2 - PCMark 7 3 - 3DMark Professional 4 - 3DMark 11 5 - 3DMark Vantage 6 - Sisoftware Sandra 7 - Fritz Chess 8 - Winrar 9 - 7Zip 10 - CINEBENCH11.5 11 - X264 Benchmark 12 - Super PI 13 - Unigine Heaven Benchmark 4.0 14- BIOSHOCK Infinite 15- METRO Last Light - PCMark 8 - PCMark 7 - SisoftSandra Software - CINEBENCH 11.5 - Fritz Chess - WINRAR - 7ZIP - X264 Benchmark HD v5.0 - Super PI - 3DMARK Professional Edition Fire Strike Extreme Fire Strike Ice Strom Cloud Gate - 3DMARK 11 - 3DMARK Vantage - Unigine Heaven Benchmark v4.0 - Metro Last Light - Bioshock Infinite استطاع فريق كسر السرعة كسر حاجز 6GHz والوصول لتردد 6.376GHz بإستخدام تبريد النيتروجين السائل. وتم الوصول بمعالج I5 4670K إلى تردد 4.7GHz تقريباً باستخدام تبريد هوائي بثبات تام وباستخدام الأربع أنوية كاملة. وتم عمل إختبارات كسر السرعة للمعالج بتردد 4.6GHz وكانت النتائج كالتالى :- - 3DMARK Professional Edition Fire Strike Extreme Fire Strike - Unigine Heaven Benchmark 4.0 - SuperPI - CINEBENCH 11.5 - BIOSHOCK INFINTE الخاتمة والتقييم تطبيقات جيجابايت كبداية أمر رائع, كسر السرعة المُتطرف بإستخدام الأساليب الأحترافية يحتاج للوحة أم قوية. إضافة OC Touch وكذلك Dashboard Bios وايضاً Easy Tune يمثلان مثلث القوة لمالك هذه اللوحة الأم فهم يُمكنانه من إحكمام السيطرة علي مجريات الأمور من كل الأتجاهات من داخل النظام وخارجة بل وحتي دون استخدام الشاشة. لوحة مخصصة لكسر السرعة ولكن أستطيع القول أنها ستؤدي بشكل جيد إذا إستخدمتها فى الألعاب فاللوحة تملك بطاقة شبكة إحترافية INTEl GbE وبدعم برمجي من cFos سيساعدك كثيرآ فى طور اللعب الجماعي , ودعنا لا ننسي وجود إمكانية تركيب أربع بطاقات رسومية وهو ما نادرآ ما تحصل عليه , ولكن ما يقلل فرصة اللوحة فى المنافسة بمجتمع اللاعبين هو عدم وجود بطاقة صوتية إحترافية ولكن ربما تملك واحدة منفصلة تعتمد عليها ولن تحتاج المدمجة مع اللوحة في شيئ . بالنسبة لكسر السرعة فاللوحة ممتازة بل وفوق الممتازة فى أجادتها لرفع تردد التشغيل ,حيث تم الوصول بمعالج I5 4670K إلى تردد 4.7GHz تقريباً باستخدام تبريد هوائي بثبات تام وباستخدام الأربع أنوية كاملة. أما بإستخدام النتيروجين السائل فاستطعنا الوصول ل 6.376GHz . سعر اللوحة فى مصر يبلغ 3200 جنيهآ مصريآ وهو سعر مبرر صراحة بسبب إحتوائها على شريحة PEX8747 التى قد أسهمت فى مضاعفة سعر اللوحة بنسبة كبيرة، كما يبلغ سعر اللوحة عالميا 306 دولار (لحظة كتابة هذه المراجعة). المزايا دائرة طاقة عنيفة وقدرة عالية فى كسر السرعة إمكانية تركيب أربع بطاقات رسومية واجهة Dashboard رائعة Easy Tune صار افضل مما سبق أزرار OC Touch العيوب عدم وجود بطاقة صوتية احترافية [divider_space] [review_box] [divider_space] رأى المحرر قدمت اللوحة أداءآ ممتازآ فى كسر السرعة وهو المطلوب منها بالفعل. أنصح بها إذا كنت تريد لوحة تضمن بها أرقامآ قياسية فى كسر السرعة دون تخوف من أداءها فاللوحة لديها قدرة كبيرة على الكسر . الجدير بالذكر أن الجيل الجديد من لوحات كسر السرعة ذات شرائح الجيل التاسع خصيصآ Z97 قد تم إعادة هيكلة تصنيفها. فلمزيد من التصنيف قامت الشركة فى الجيل الجديد بإصدار اللوحة Z97X-SOC Force بدون الشريحة PLX8747 وبدلآ من ذلك أطلقتها مع اللوحة المخصصة للألعاب Z97X-Gaming G1 . فمزيد من الخيارات لديك أيها المستخدم فإذا كنت تريد لوحة لكسر السرعة فتوجه للوحتنا اليوم وإذا كنت تريد لوحة مخصصة للألعاب فلديك G1 تنتظرك فى تلك الفئة السعرية. وبناء على ما تم ذكره فأن اللوحة تستحق جائزة الموقع الذهبية.
