قامت INTEL بطرح معالجات Haswell والتى تقدم معمارية –Architecture- جديدة نسبيآ ولكن دعنا نقول أنها تحسينات طفيفة عن سابقتها IVY-Bridge .
معالجات Haswell صاحبة المقبس LGA 1150 جائت إلينا بتقنية تصنيع 22nm مثل سابقتها من المعالجات .

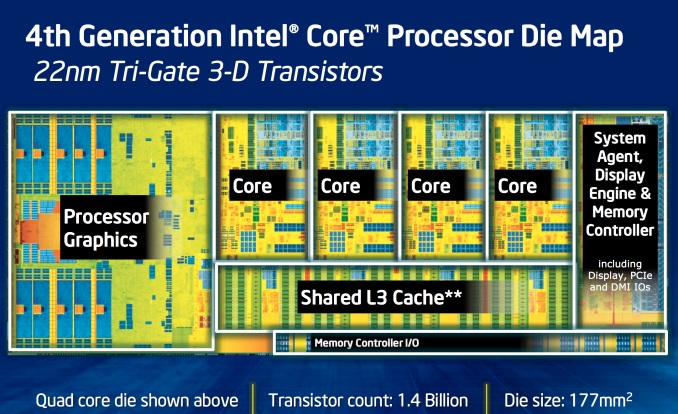

تأتى المعالجات بعدد 1.4 مليار ترازستور تشغل مساحة 177mm2 , بالمقارنة مع 160mm2 مع المعالجات السابقة IVY-Bridge
تلك الزيادة فى المساحة التقنية أستغلت فى تعديل قوى على الشق الرسومي حيث أضيف المعالج الرسومي IRIS المسمي HD4600 . الذي يعطي دفعة رسومية قوية عن سابقتها.

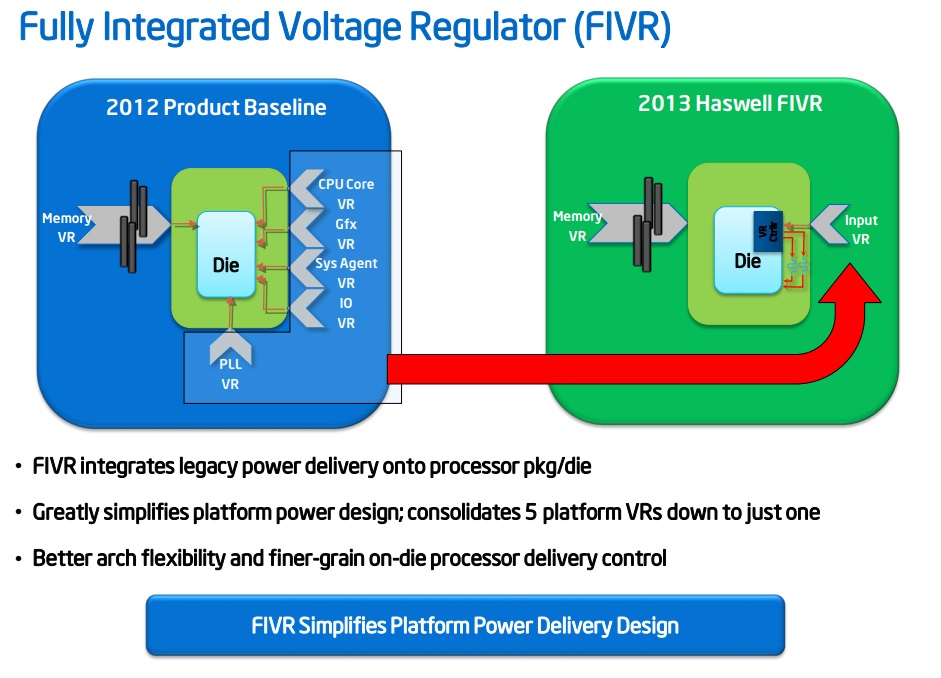

ومن التغييرات الرئيسية التى تم الإعلان عنها فى معالجات Haswell كانت تحت عنوان FIVR . حيث قامت INTEL بنقل منظمات الجهد إلى داخل شريحة المعالج نفسه. و أثر ذلك على بعض مفاهيم كسر السرعة , حيث باتت الأهمية فى وجود دوائر طاقة قوية على لوحة أقل فى الأهمية . فلن تؤثر عدد المراحل بشيئ له بالغ الأثر كما كان فى السابق مع معالجات Sandy-Bridge و IVY-Bridge.
أما عن متحكم الذواكر فظل كما هو دون تغيير حيث يدعم ذواكر بترددات حتي 1600MHz و يمكنك بالطبع زيادة سرعتها عن طريق كسر السرعة حتي 3300MHz !
و الجدير بالذكر أن INTEL قد أضافت وضعين لتوفير الطاقة إضافيين نراهما لأول مرة C6,C7. يتطلبان لتفعيلهما وجود مزود طاقة PSU يدعم تلك الوضعيات.

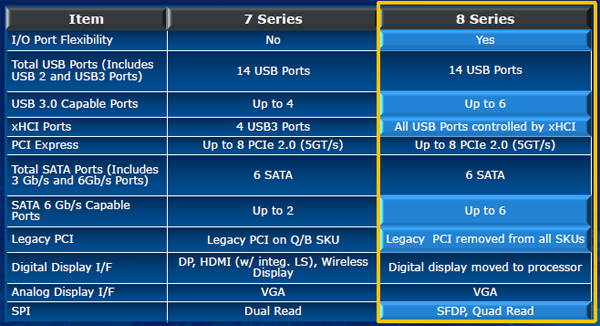

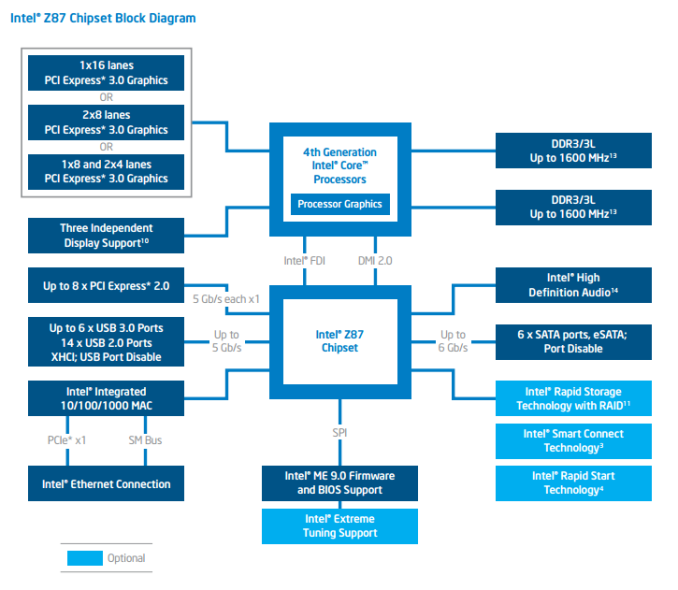

لابد لنا بما أننا تحدثنا عن المعالجات أن ندرج فى طي الحديث بعض الكلمات عن الرقائق الجديدة. الرقائق التى تم إطلاقها مع معالجات Haswell هى شرائح الجيل اثامن وجائت بتغييرات وتحسينات طفيفة فأصبحت الشرائح تقدم دعمآ لست منافذ SATA III 6Gb/s بالمقارنة مع منفذين فقط في الجيل السابق. وأيضآ تمت زيادة عدد منافذ USB3.0 إلى ست منافذ بالمقارنة مع أربع فى الجيل السابق. وهي تغييرات جيدة فى الواقع.
وأما عن ممرات شقوق التوسعة المقدمة من الشريحة فأسغنت INTEL عن ممرات شقوق PCI التقليدية , وأبقت على نفس عدد الممرات PCI-E2.0 البالغ عددها ثمان ممرات.
