تأتى اللوحة في علبة ضخمة وكأنها حقيبة وليست مجرد علبة ! أعجبني التغليف صراحة . الواجهة الأمامية من العلبة مكتوب عليها موديل اللوحة بخط كبير مع إضافة خلفية لمنطقة دائرة الطاقة ومقبس المعالج وهي المنطقة الأهم التى تعتز بها اللوحة لأنها موجهة لكسر السرعة . ولم تنسي الشركة شعار السلسة الشهير OCمن جيجابايت فوُجد على القسم الأيسر السفلي من الواجهة.
الواجهة الخلفية من العلبة تحوي صورة للوحة وشرح تخطيطي وتفصيلي لبعض المناطق الهامة فى اللوحة وبعض التقنيات.
التعريف السريع بالمنتج المدون على علوية العلبة يحوي اللغة العربية بين طياته !

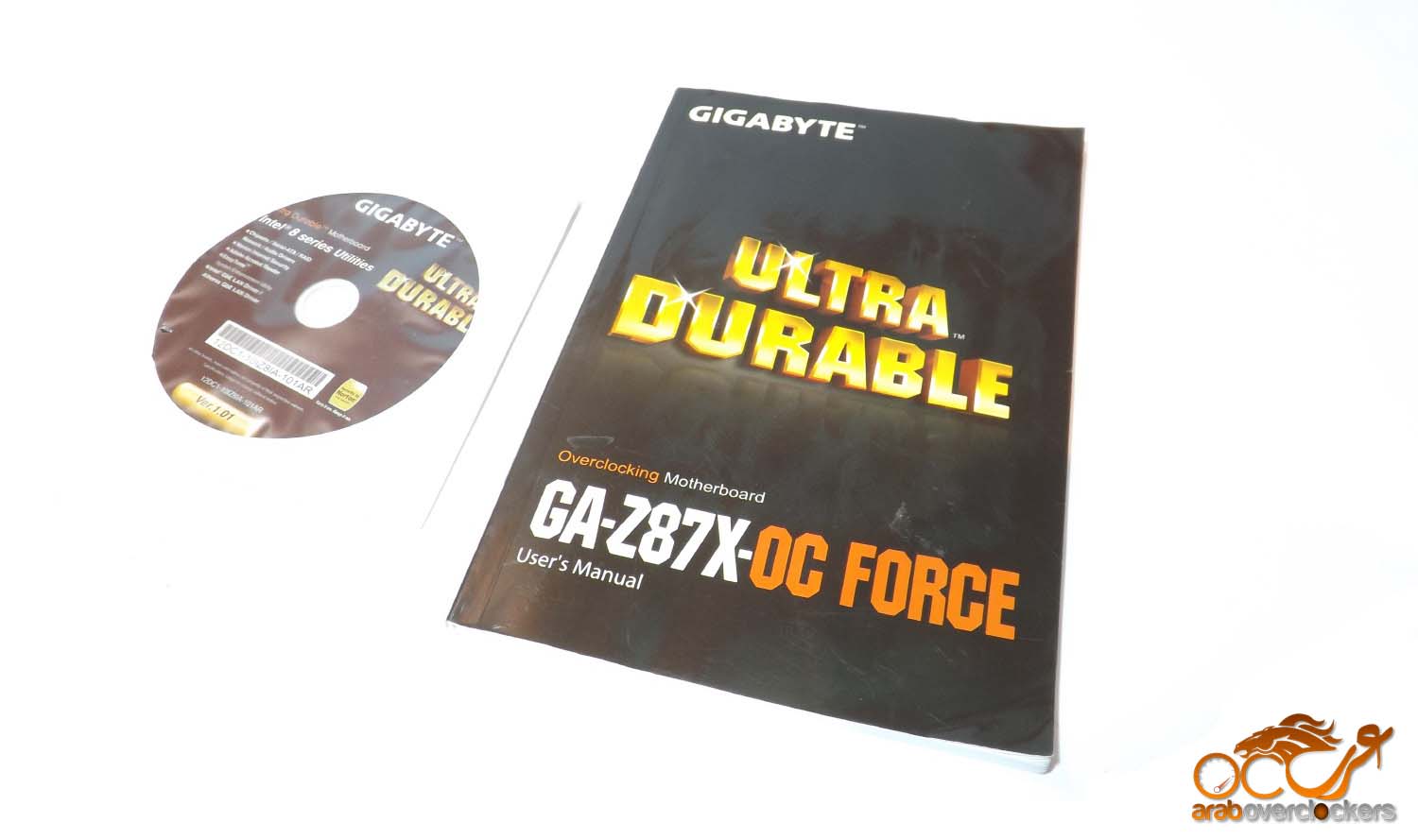

وبالطبع نجد فى الملحقات كتيب التعليمات الخاص بالمستخدم مع اسطوانة تحمل التعريفات والبرمجيات الخاصة باللوحة.

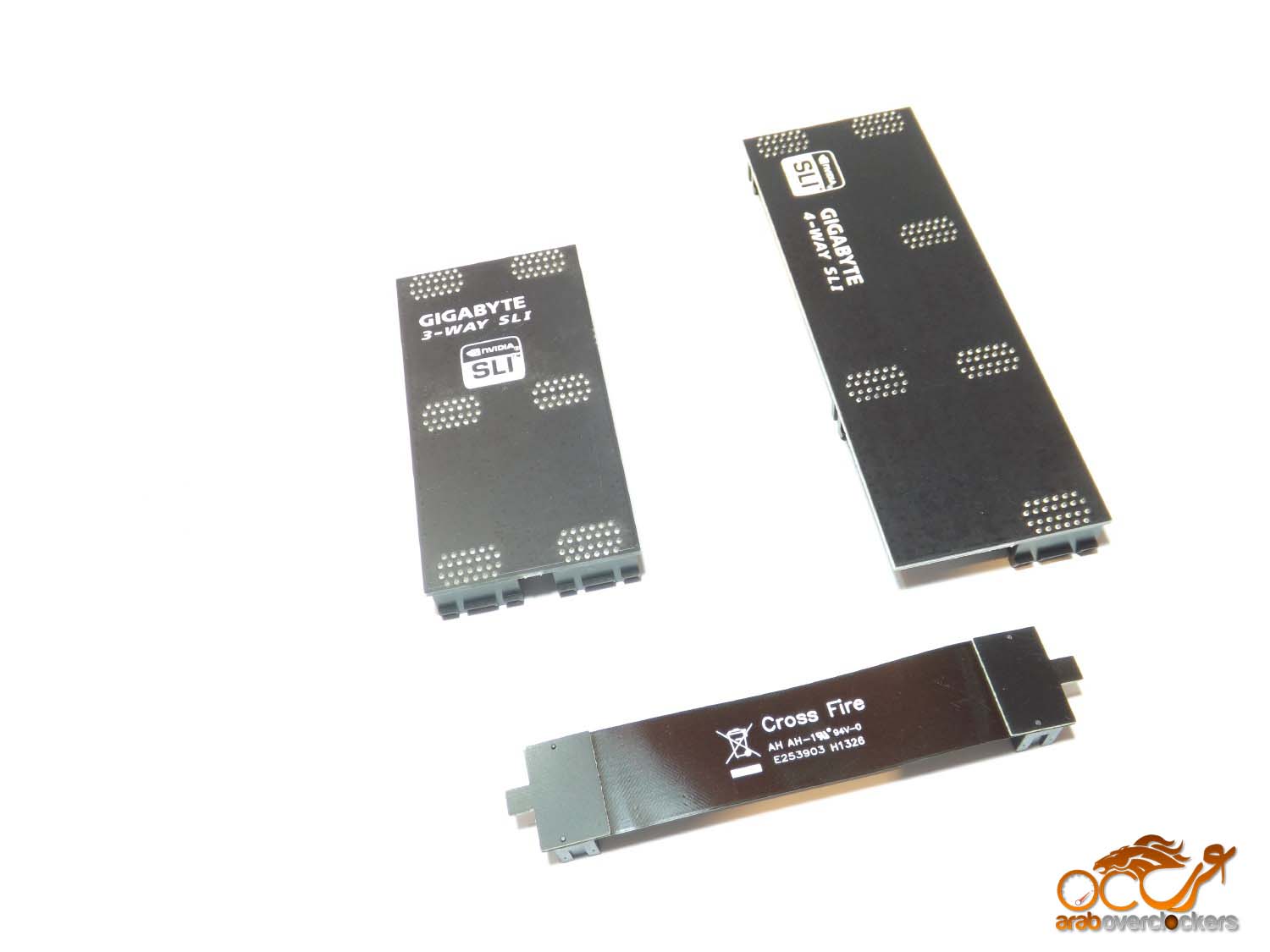

يأتى مع اللوحة جسرين SLI أحدهما لتركيب ثلاث بطاقات والآخر لتركيب أربع بطاقات من NVIDIA. وجسر وحيد لتوصيل بطاقتين فقط CrossFireX من AMD.

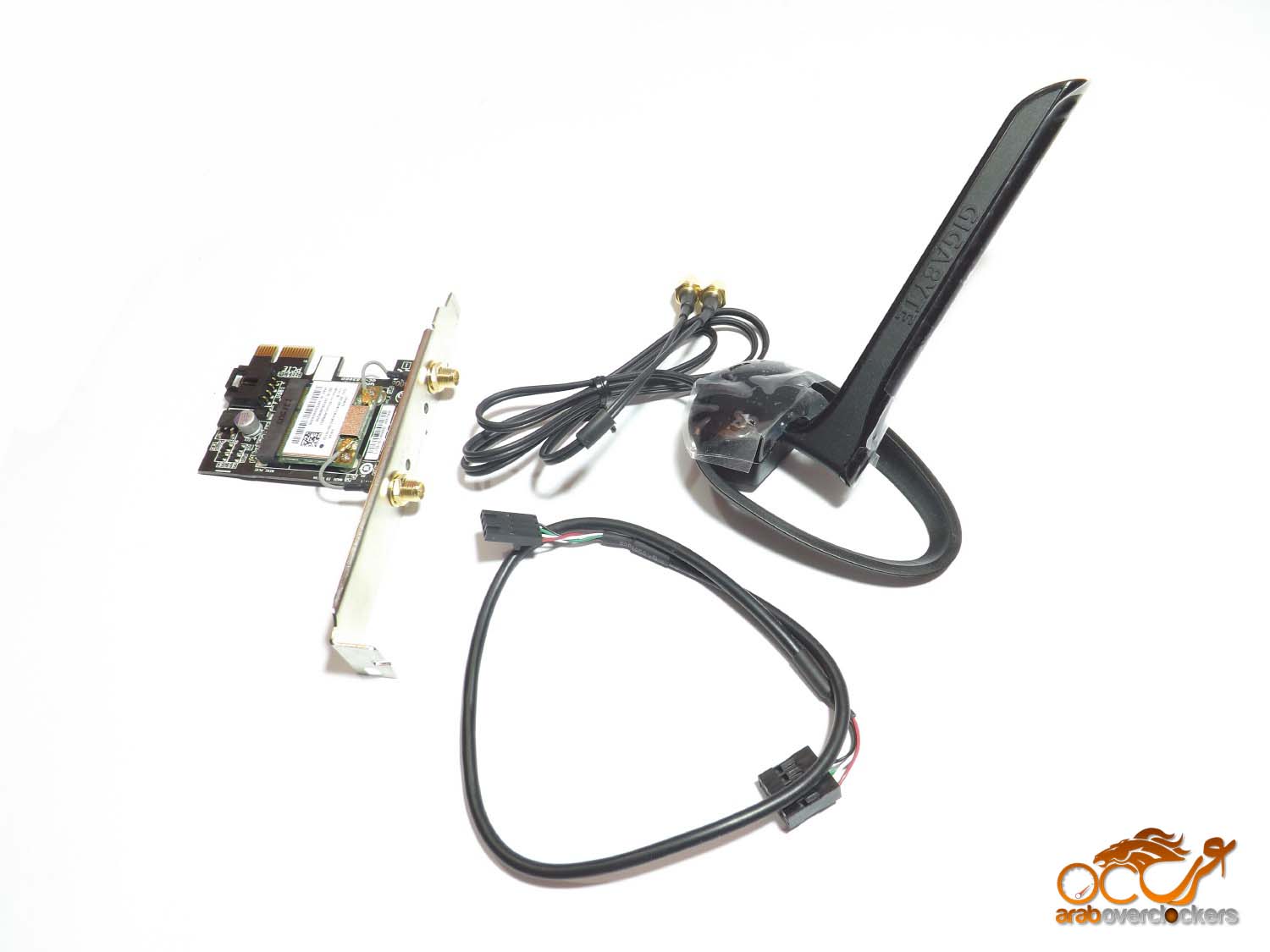

بطاقة ال WIFI+Blutooth مدمجة تاتى بال Antenna الخاصة بها.

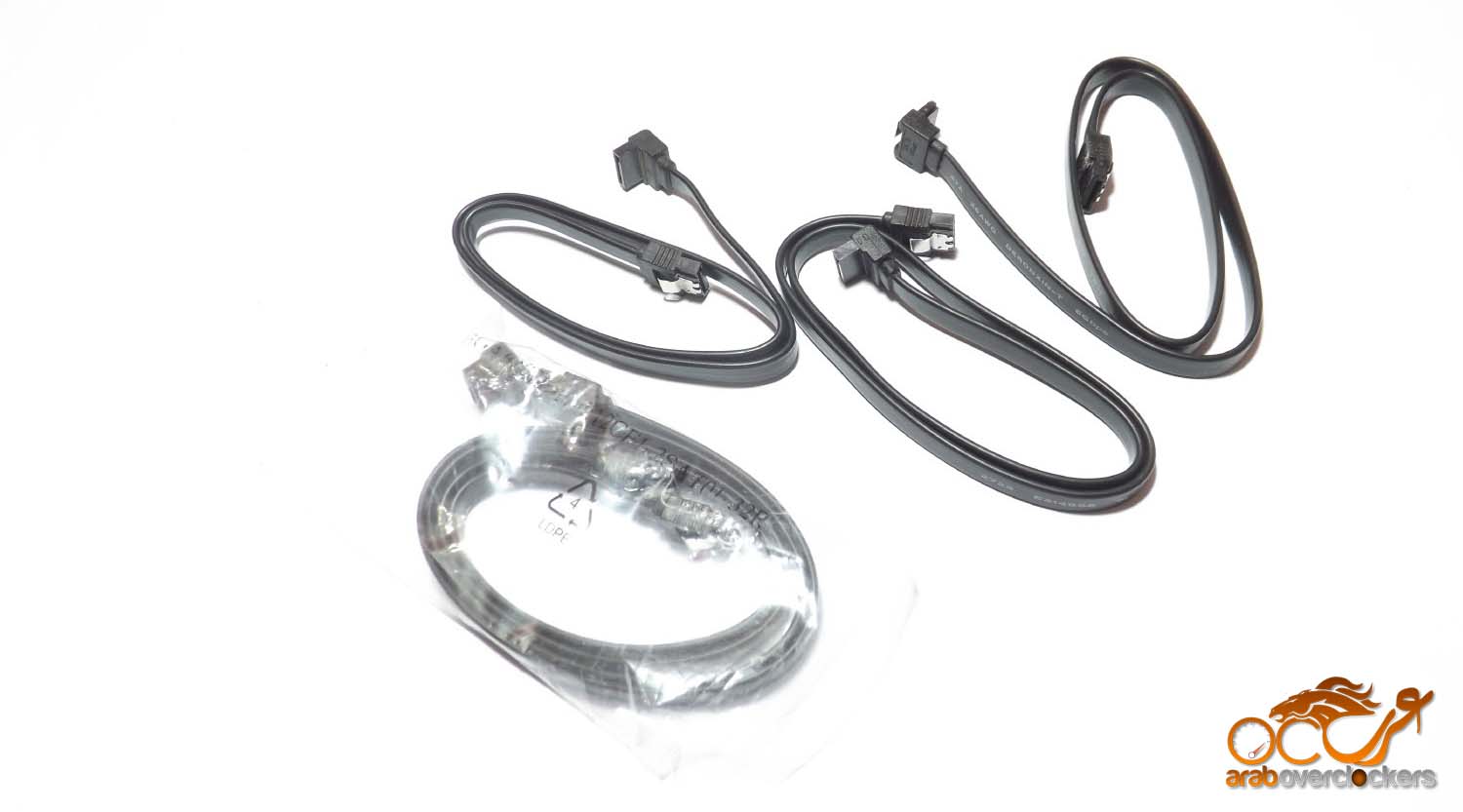

تأتى اللوحة مع أربع كابلات SATA III.

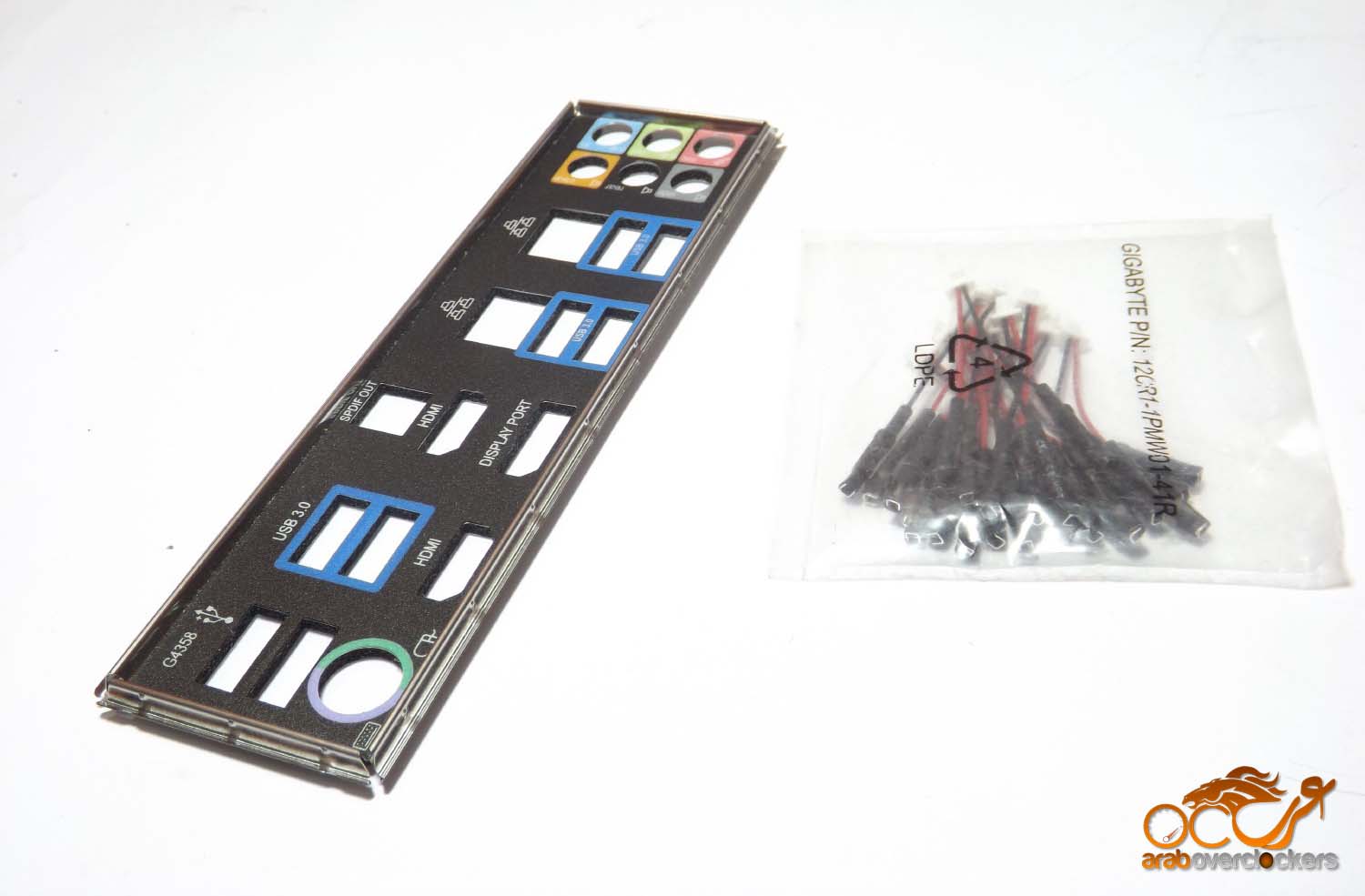

لوحة I/O الخلفية لونها أسود وبألون أخري مختلفة نجد توضيح وظيفة كل منفذ, وإلي جانبها موصلات خاصة للأستفاده من منطقة قياس الفولتيه لمختلف مكونات اللوحة الأم والتي سنعرف مكانها علي اللوحة فيما يلي.

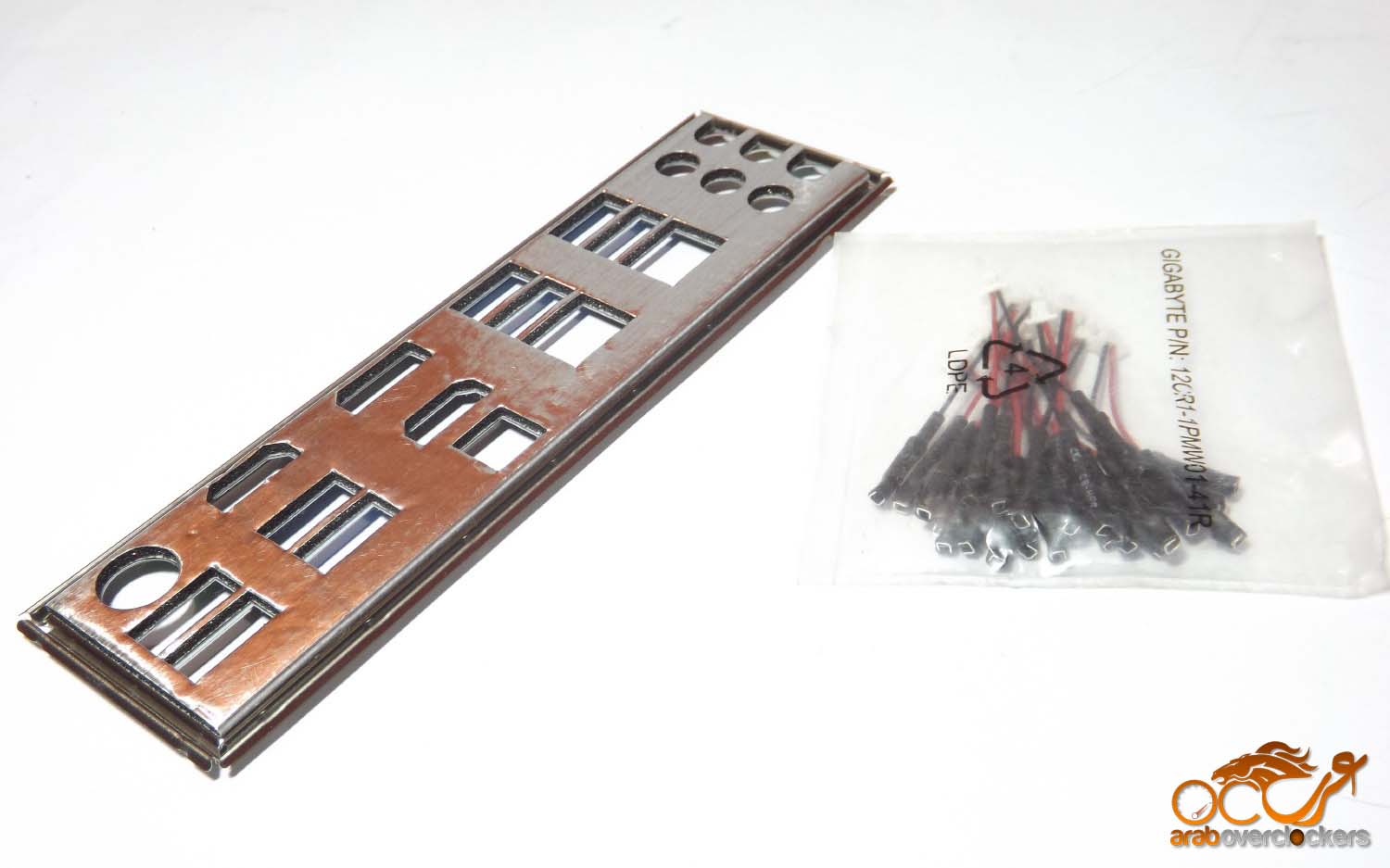

لوحة I/O مبطنة من الخلف لمنع أي تلامس مباشر مع اللوحة.

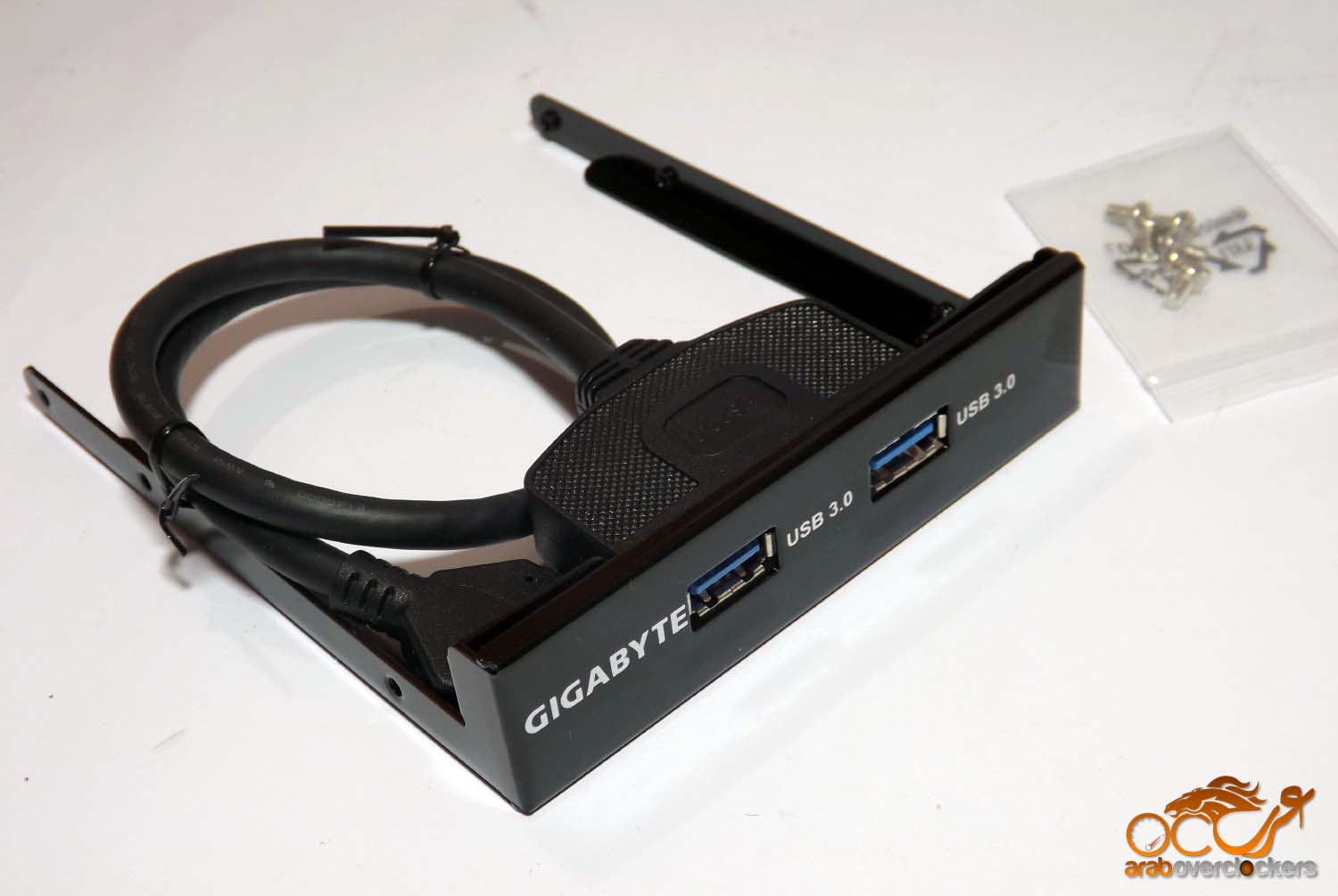

مرفق مع اللوحة أيضآ واجهة USB3.0 أمامية تحتوي منفذين توصل بالمقبس 20Pin الموجود على اللوحة.
يأتي مع اللوحة القطعة المميزة OC Brace التى تمكنك من تركيب البطاقات الرسومية خارج الصندوق وتثبيتهم لإضافة المزيد من الأمان و الحفاظ على البطاقات من الثني أو الكسر. وهي من المميزات المفيدة جدآ لكاسري السرعة وحفلات كسر السرعة باستخدام النيتروجين السائل LN2 وبالطبع توجد اللوحة الخلفية للمدخلات والمخرجات I/O Panel Shield .
وأيضآ تأتى توصيلات خاصة تقوم بتوصيلها بالأماكن المخصصة لها لقراءة الفولت الخاص بكل منطقة باللوحة عن طريق أجهزة متخصصة لذلك.

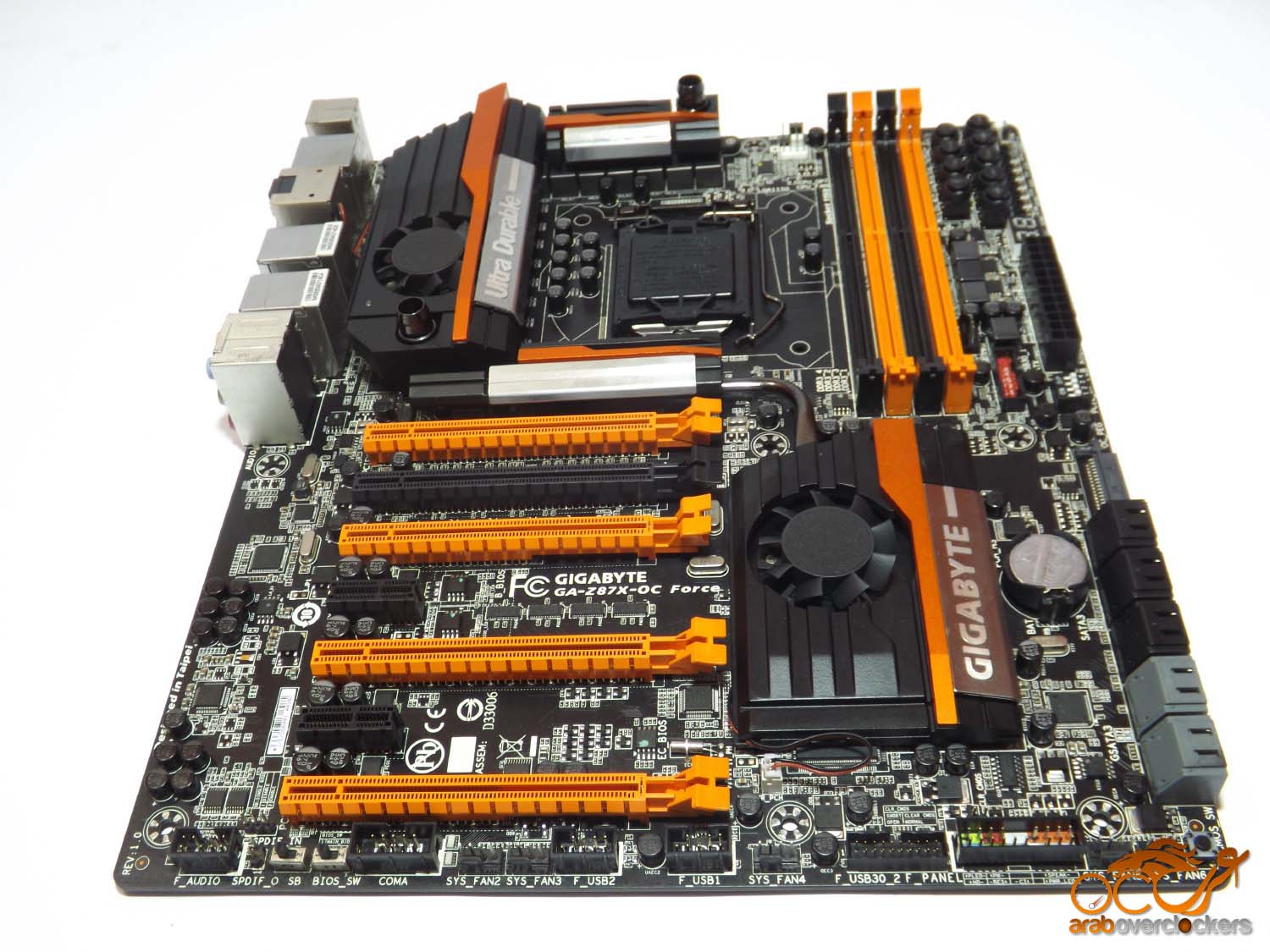

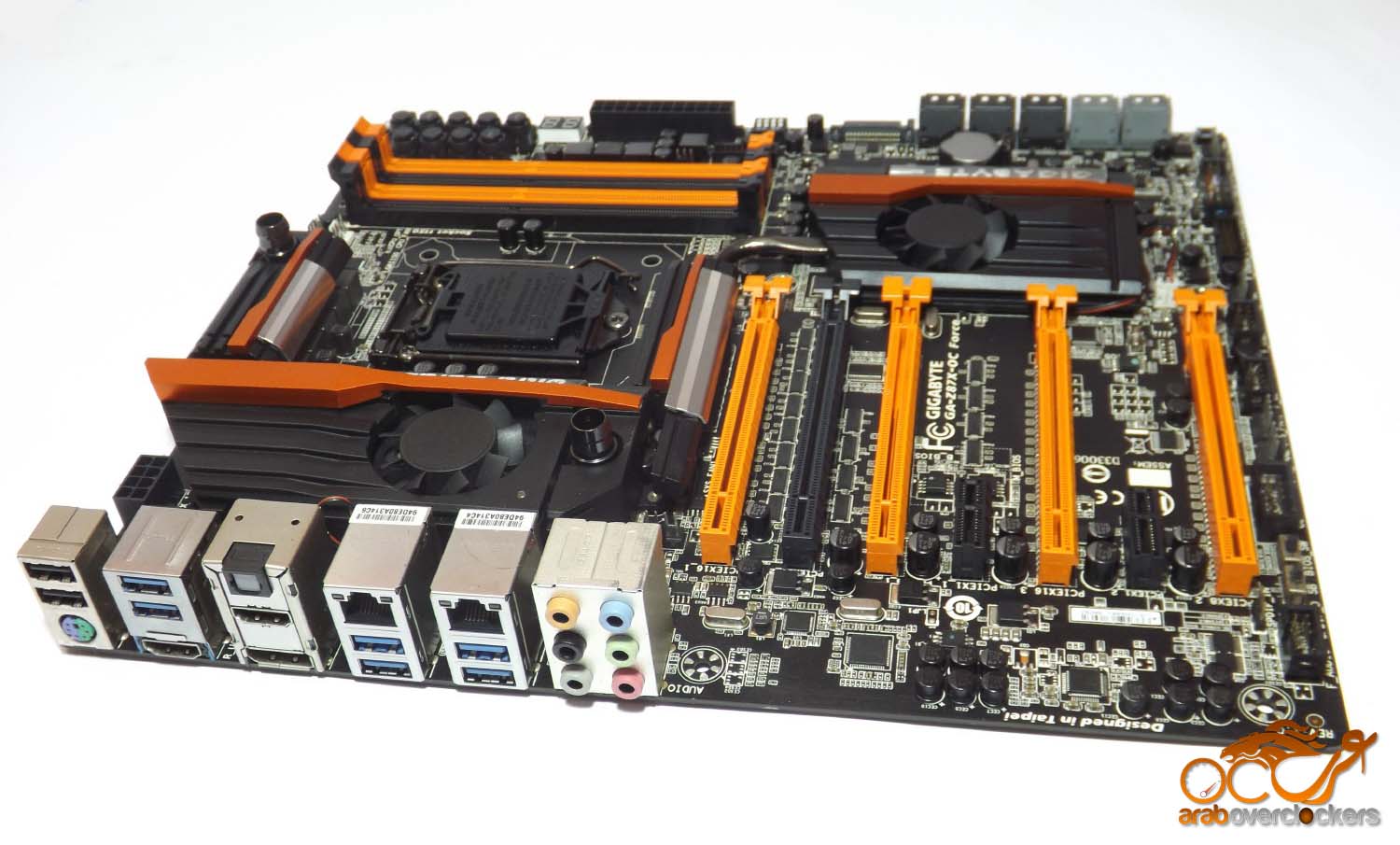

اللوحة كبيرة الحجم نوعآ ما و تأتى بمقياس E-ATX . يغلب عليها اللون الأسود مع بعض اللمسات البرتقالية الجميلة على شقوق الذواكر والتوسعة وبعض التفاصيل على مشتتات التبريد.
يبلغ عدد شقوق الذواكر عدد أربع شقوق تستطيع حمل 32GB من الذواكر .
تستخدم اللوحة تبريدآ هجينآ مميزآ يغطي جميع جوانب اللوحة من دوائر طاقة وشرائح والشريحة المميزة PLX PEX 8747 .

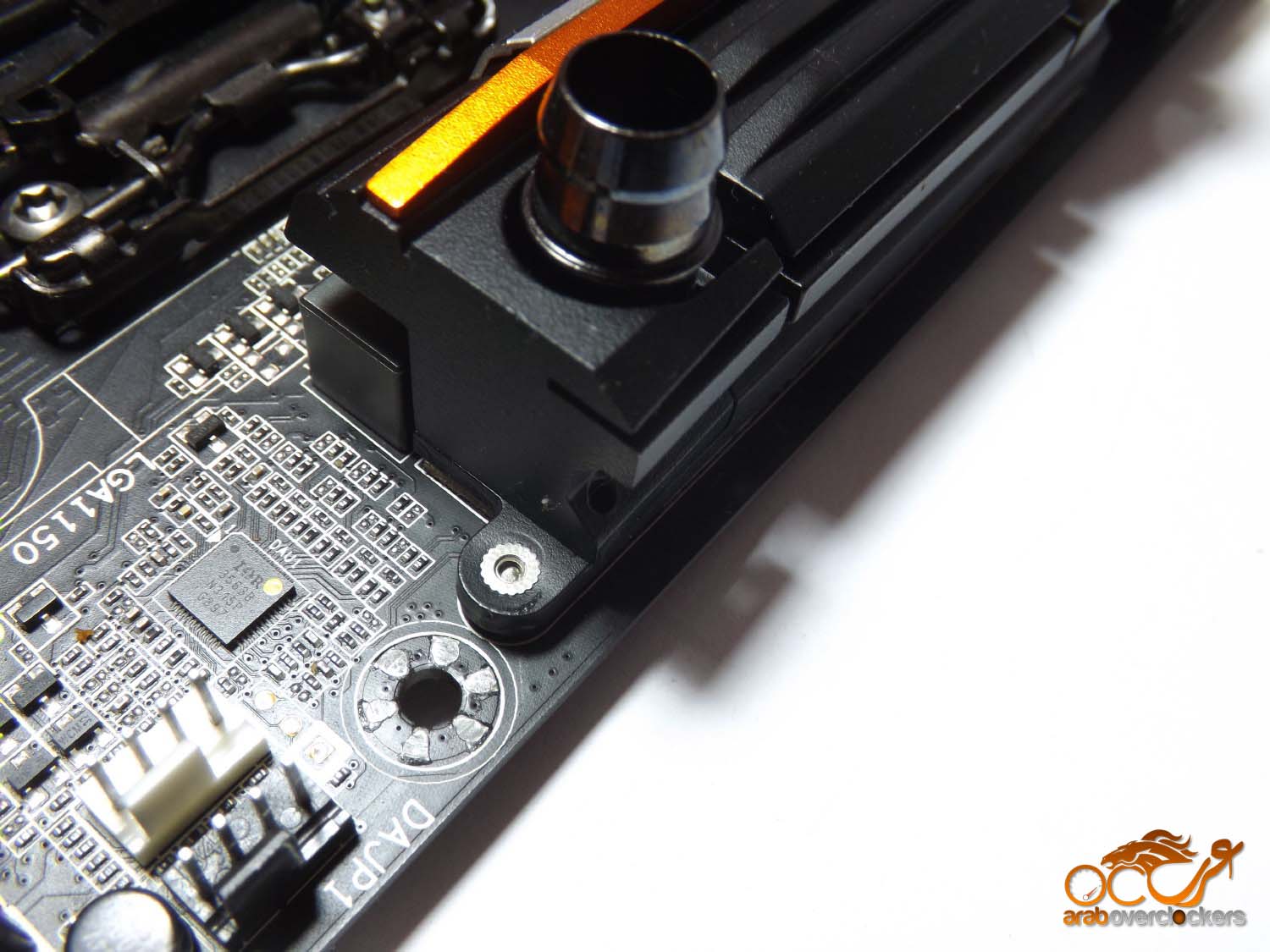

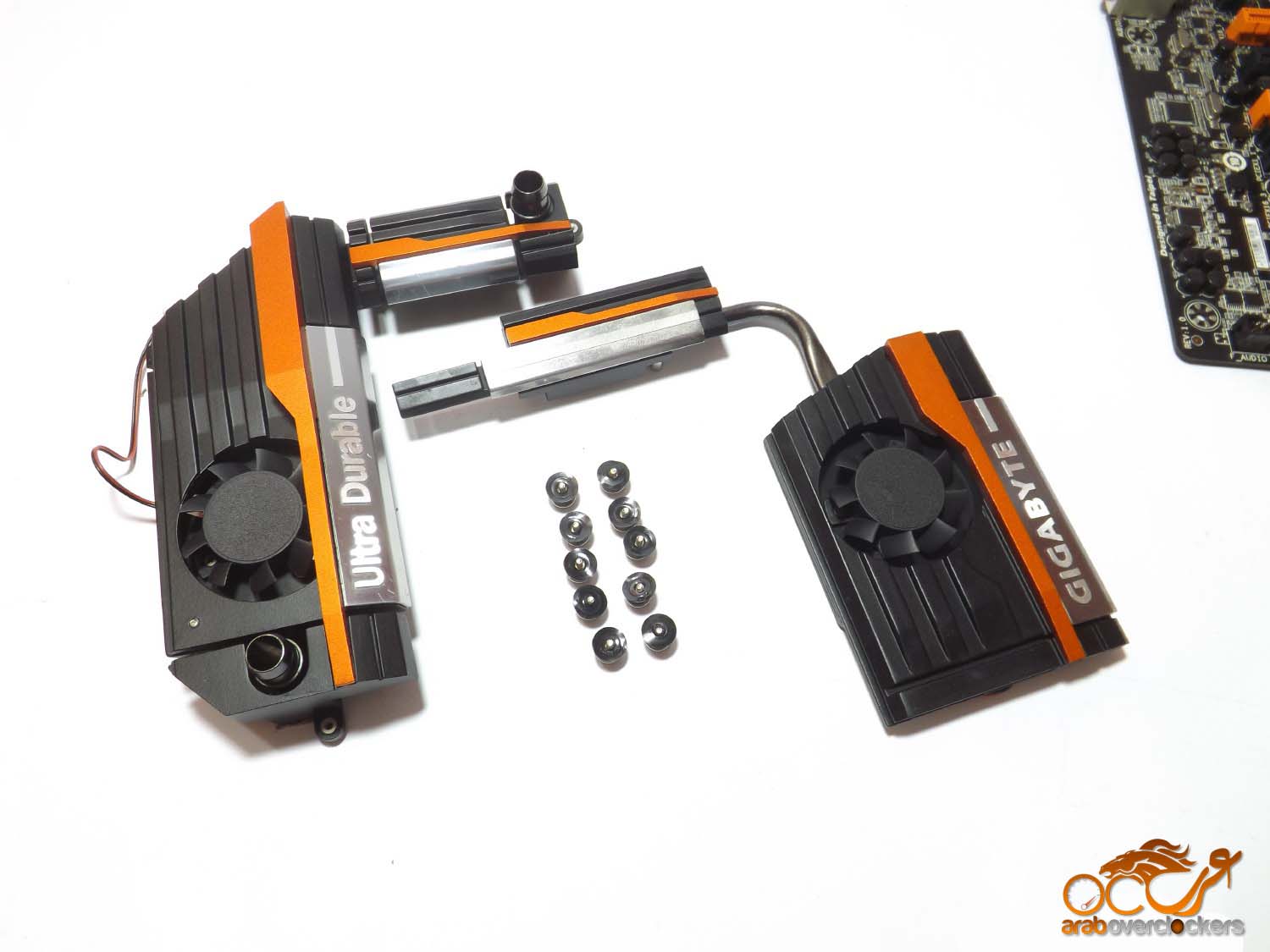

التبريد مكون من قطعتين رئيسيتين الأولى موجهة لمنطقة دوائر طاقة المعالج مع إضافة إمكانية إستخدام تبريد مائي . والقطعة الأخري مقسم على جزئين مربوطين بأنبوب تبريد حيث تغطي الشريحة الرئيسية Z87 والشريحة PEX8747.
اللوحة تقدم لك حلآ تبريديآ ممتازآ حيث لم تكتفي بالتبريد المصمت فأضافت مروحتين صغيرتين مع إمكانية فصلهم إذا كنت تحب الهدوء القاتل!

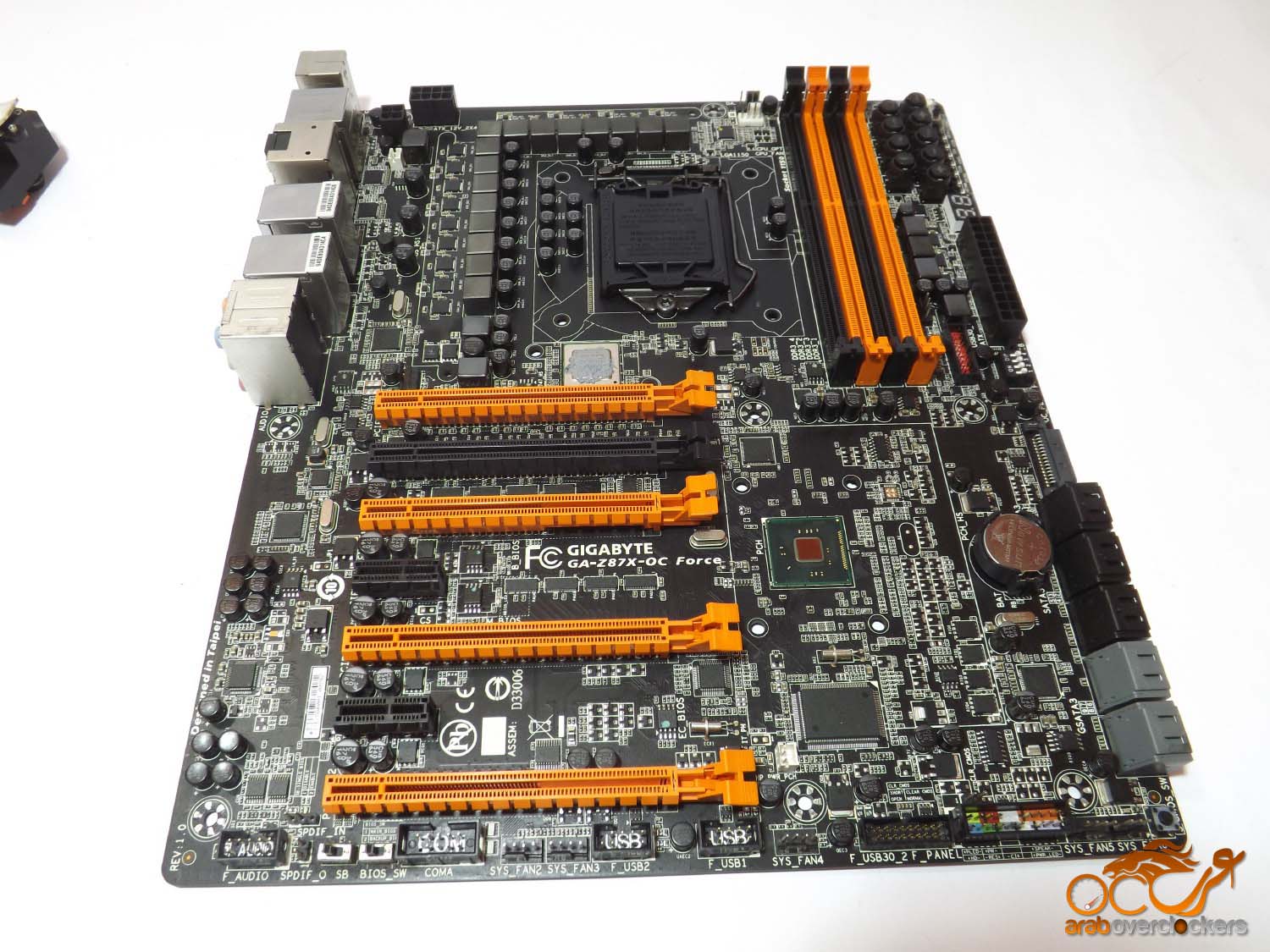

اللوحة بعد نزع مشتتات التبريد.

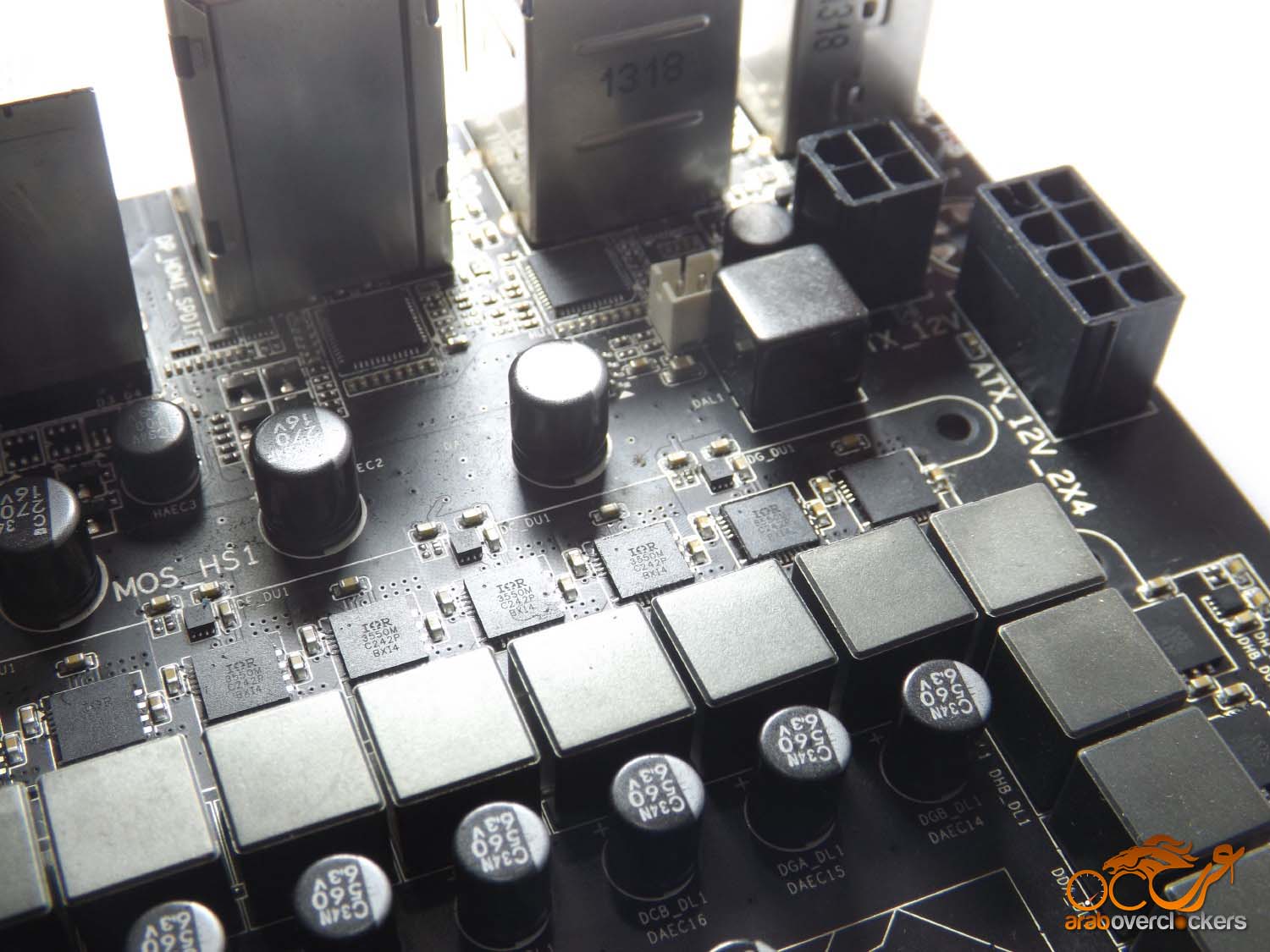

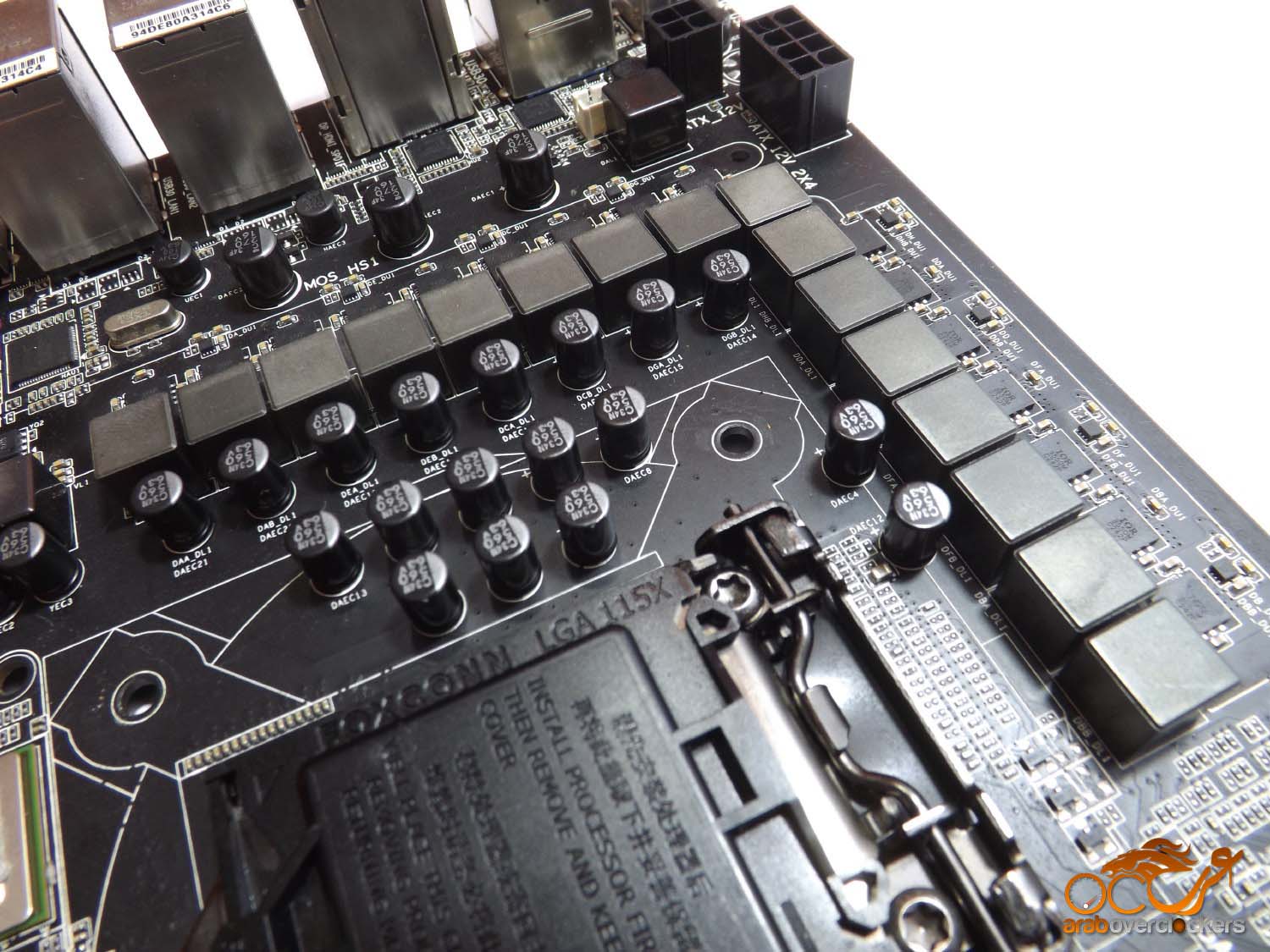

نظرة مقربة لمنطقة ال VRM الخاصة بالمعالج فتتكون دائرة الطاقة من 16 مرحلة من مكونات عالية الجودة تضمن لك الثبات أثناء كسر السرعة.
فتستخدم اللوحة وحدات MOSFET من النوع IR3550M عالى الكفاءة و خوانق Chokes و مكثفات Caps عالية الجودة توفر لك أقصي درجات الثبات والتحمل.
متحكم النبضات PWM Controller الخاص بدائرة المعالج VRM .

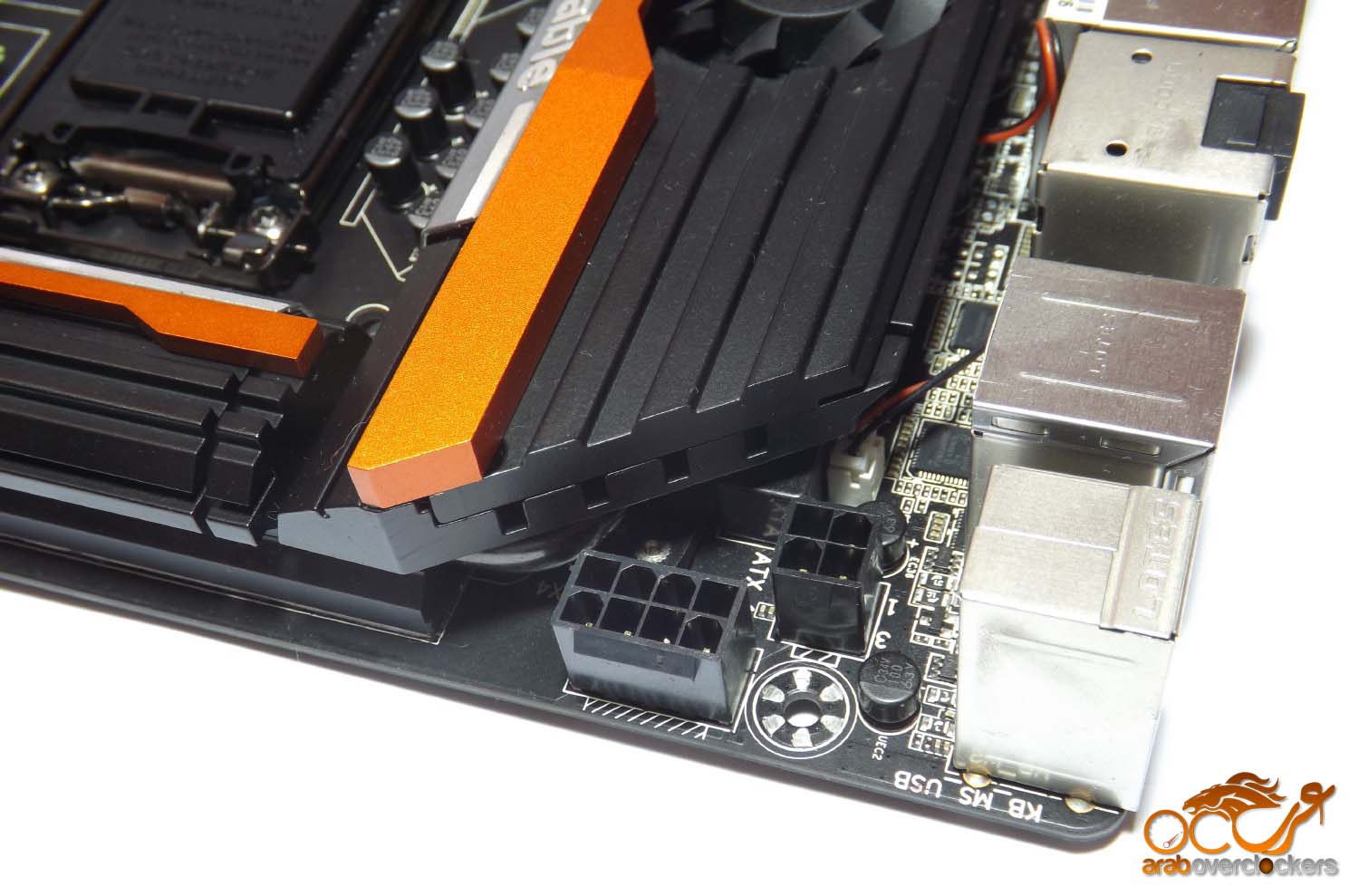

اللوحة تحوي منفذي طاقة أحدهم 8Pin والآخر 4Pin يغذيان دائرة طاقة المعالج بطاقة كبيرة جدآ تضمن لك الثبات أثناء الكسر الجنوني.

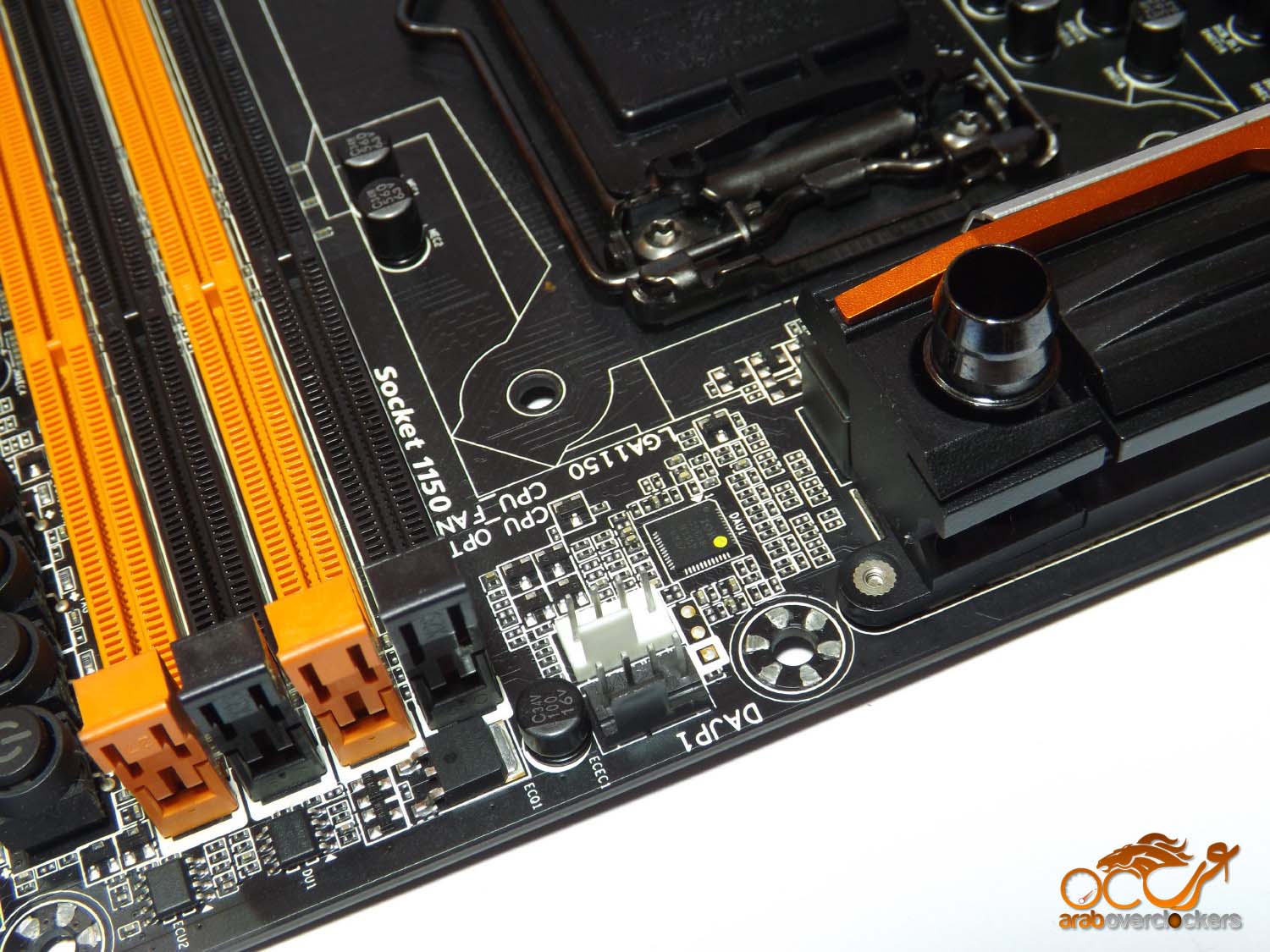

المميز هنا هو منفذ OPT المميز الذي يهم ذوي نظم التبريد المائي حيث يتيح لك توصيل المضخة وتشغيلها طوال الوقت بأعلى سرعة.
اللوحة كما ذكرنا تأتى بدعم رقاقة PLX PEX 8747 وهي اللوحة المناسبة لمن يريد أن يقوم بإقامة منصة بأربع بطاقات رسومية على منصات Z87.
اللوحة تأتى بنظام ذكي فى تقسيم الممرات حيث تقوم المحولات بتمرير 8 ممرات بشكل مباشر لشق التوسعة المميز باللون الأسود وهو الشق الرئيسي إذا كنت ستستخدم بطاقة واحدة والثمان ممرات الأخري تقوم الشريحة PEX8747 تقسمههاعلى حسب عدد البطاقات الموصلة.

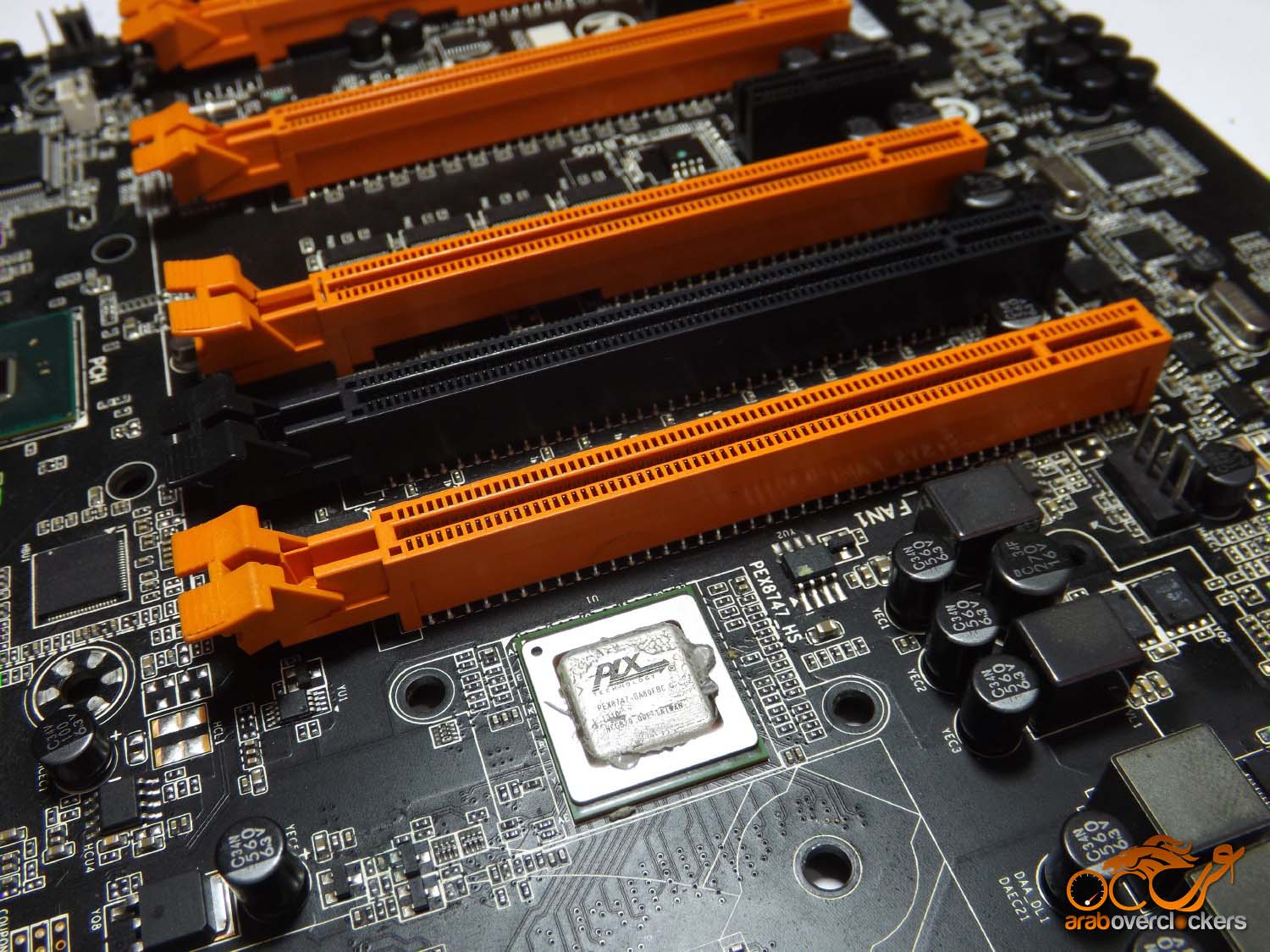

شريحة PLX PEX8747 السابق ذكرها.

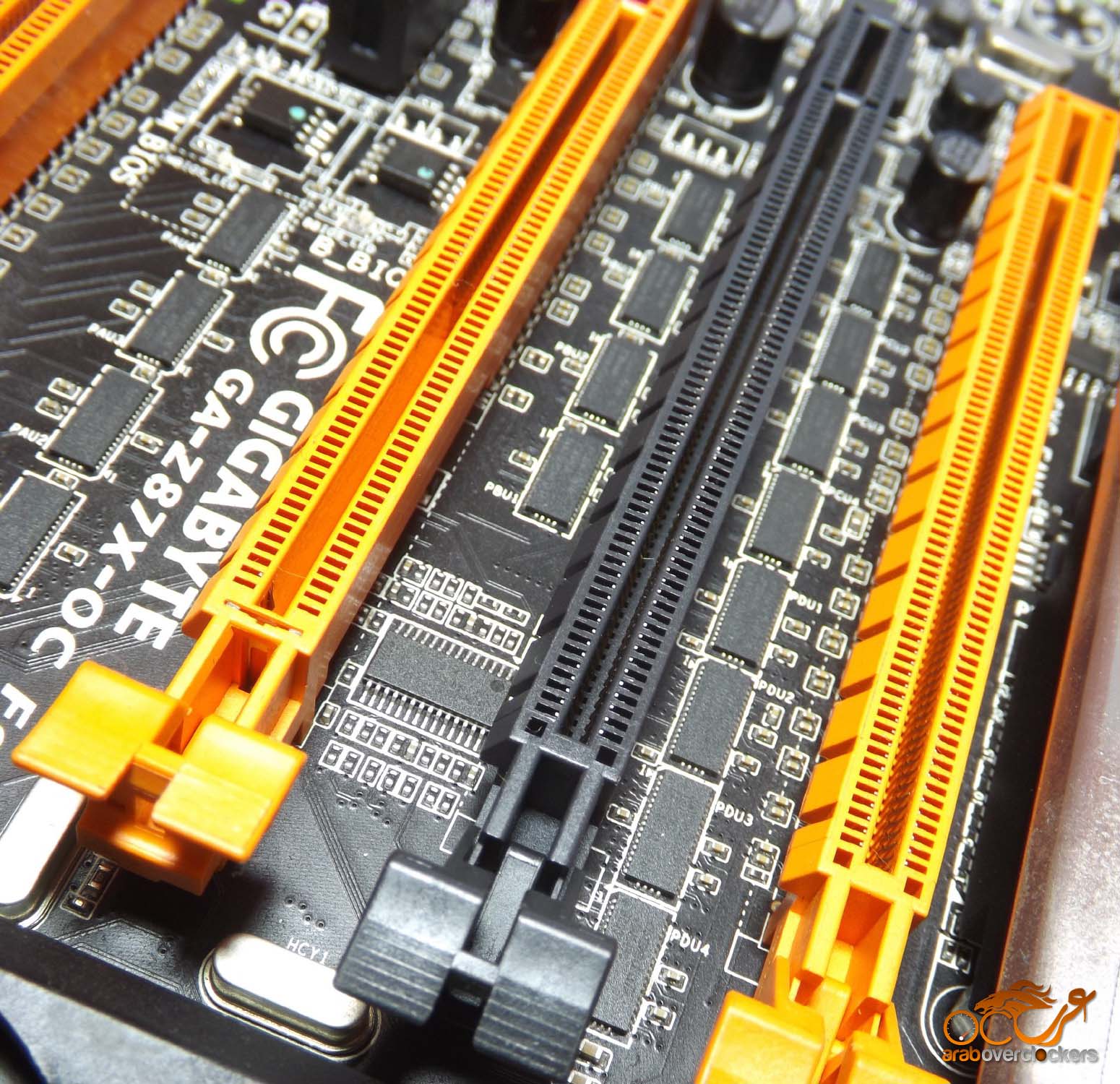

محولات الممرات التى تتحكم فى فتح وغلق الممرات بالشقوق.

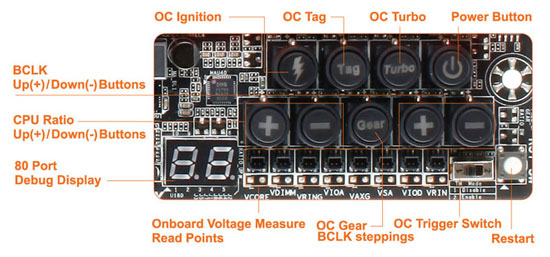

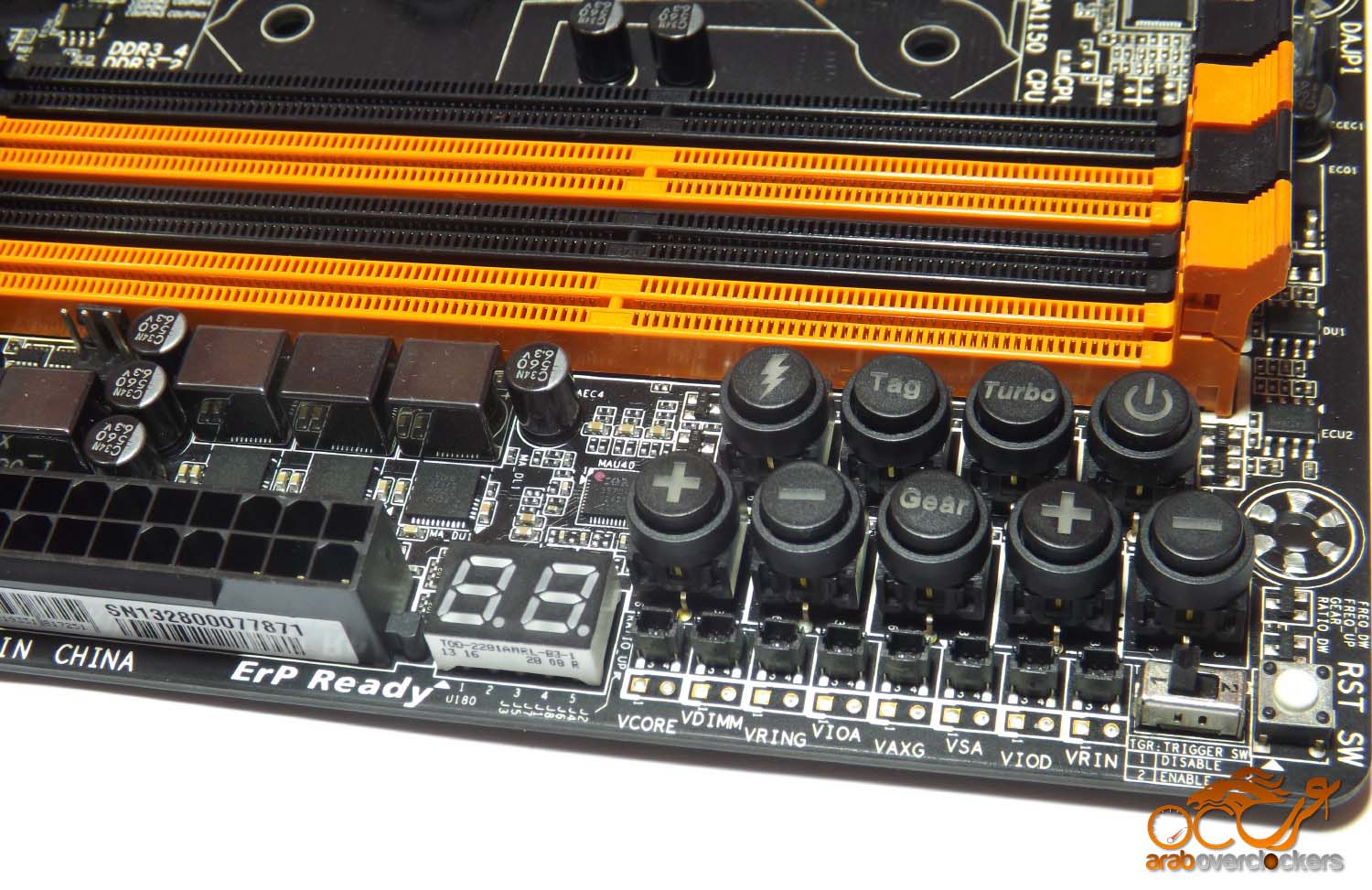

بجانب شقوق الذاوكر تقبع المنطقة المشوقة حيث يتواجد هنا OC Panel أو كما أحب أن أسميه معمل كسر السرعة . حيث يوفر لك العديد من الأزرار التى تساعدك كثيرآ أثناء كسر السرعة .
نبدأ بزر التشغيل حيث يتيح لك إمكانية تشغيل العتاد عن طريقه حيث يغنيك عن الزر الخاص بصندوق الحاسب.
أما زر OC Turbo فهو زر هام نوعآ ما للأفراد ذوي الخبرة القليلة فى عمليات الكير حيث يقوم بكسر السرعة تلقائيآ على حسب مواصفات المعالج والذواكر.
زر OC Tag يستطيع التنقل بين إعدادت الكسر المحفوظة مسبقآ من قبل المستخدم دون الحاجة إلى الدخول إلى واجهة ال BIOS فقط من بيئة نظام التشغيل.
زر OC Ignition بقدم لك خدمة ممتازة إذا كنت تنوي إستخدام اللوحة فى الكسر عن طريق ال LN2 حيث يستطيع أن يقوم بفصل إمداد الطاقة عن المعالج فقط ويسمح لمراوح التبريد بأن تعمل مما ينتج عنه مساعدتط فى تجفيف اللوحة سريعآ وأيضآ يمكنك إختبار سلامة نظام التبريد المائي الخاص بك والتأكد من عدم وجود تسريب فى أنبوبة ما.
أزرار + و – اليمني تستخدم للتحكم بتردد BCLK
زر OC Gear يجعل قيمة التحكم بين 0.1 أو 1 فى ال BCLK
أزرار + و – اليسري تستخدم للتحكم بمعامل الضرب الخاص بتردد المعالج.
الزر الضغير ذا اللون الأبيض يقوم بعمل إعادة التشغيل .
لوحة كاملة لقراءة الفولت الخاص بمناطق عدة للمعالج والذواكر وإلخ عن طريق الفولتميتر.
الشاشة الرقمية الصغيرة مخصصة لعرض أكواد الاخطاء إذا حدث عطل أثناء الكسر .

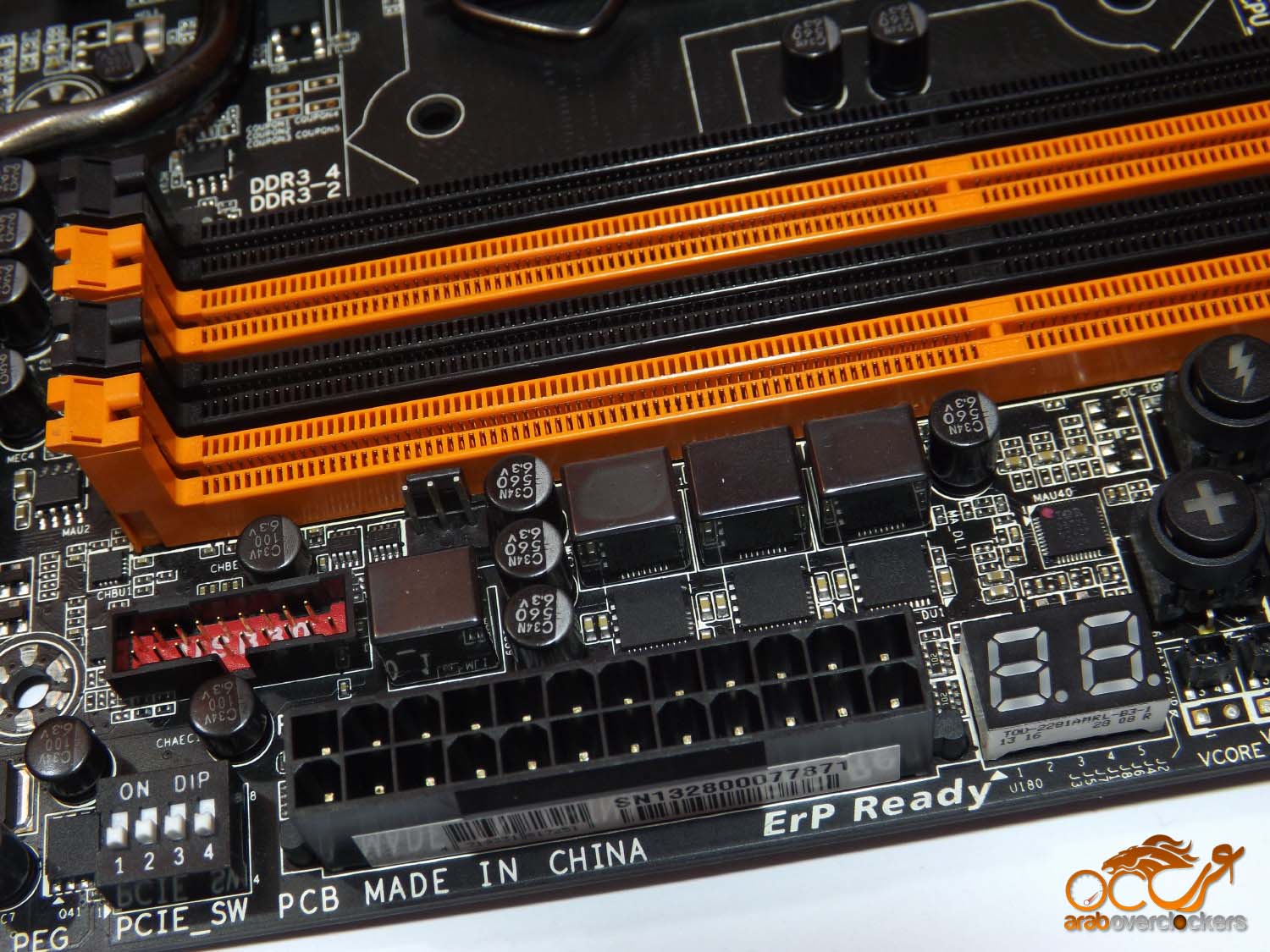

بالتوجه قليلآ إلى اليسار نجد مقبس الطاقة الرئيسي 24P وبجانبه صندوق صغير لكن ذا أهمية كبيرة حيث يمكنك من فصل شقوق التوسعة الأربعة ذات اللون البرتقالى دون الحاجة لخلع البطاقة. وأيضآ نجد منفذ توصيل المنافذ ال USB3.0 الامامية الخاصة بالصندوق.

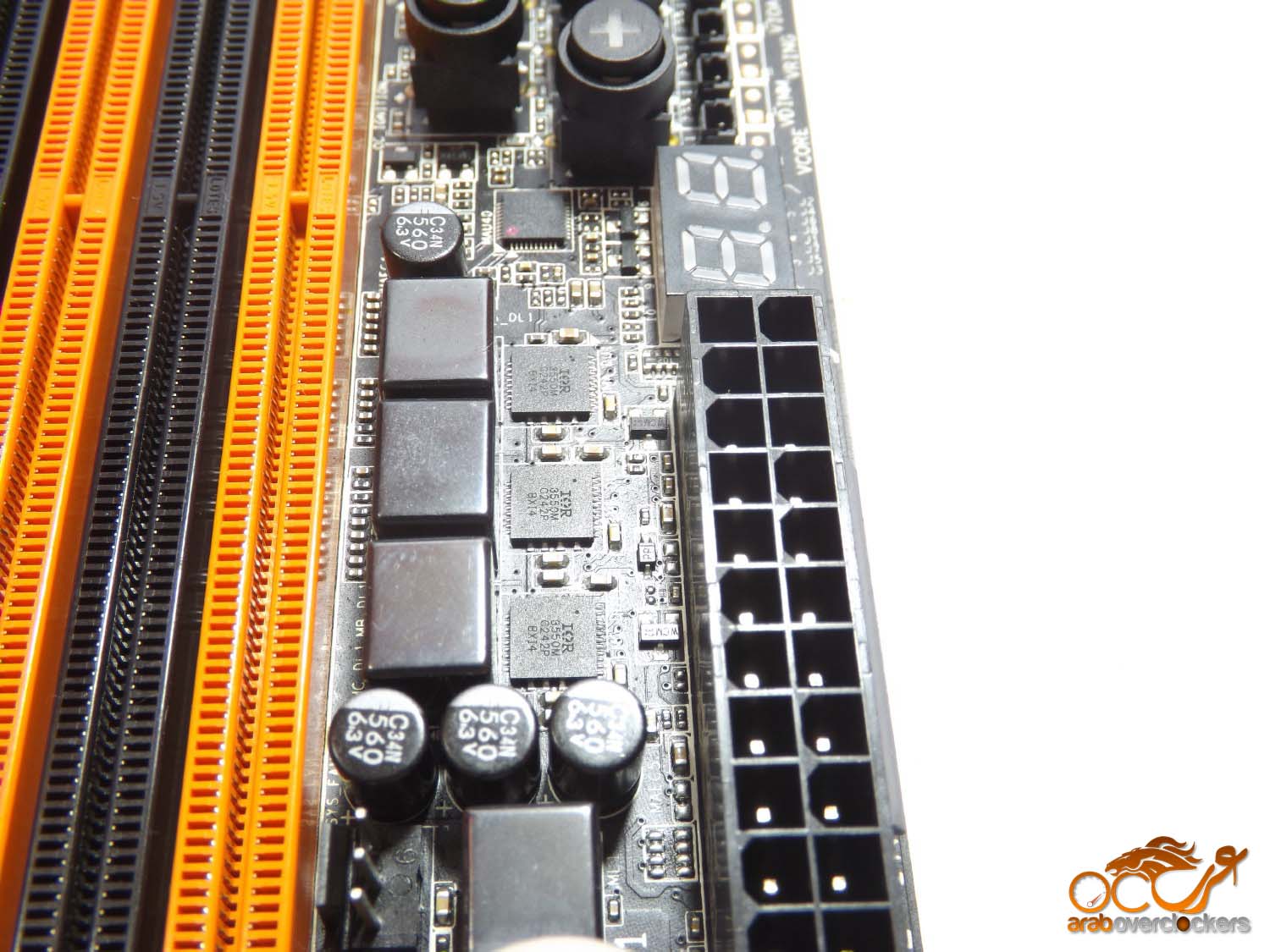

نفس المكثفات والخوناق السابق الأشاره إليها تم استخدامها لدائرة طاقة الذواكر.
تأتى اللوحة بمنفذ طاقة إضافي يغذي منافذ شقوق التوسعة يقبع بجانب منافذ توصيل SATA .

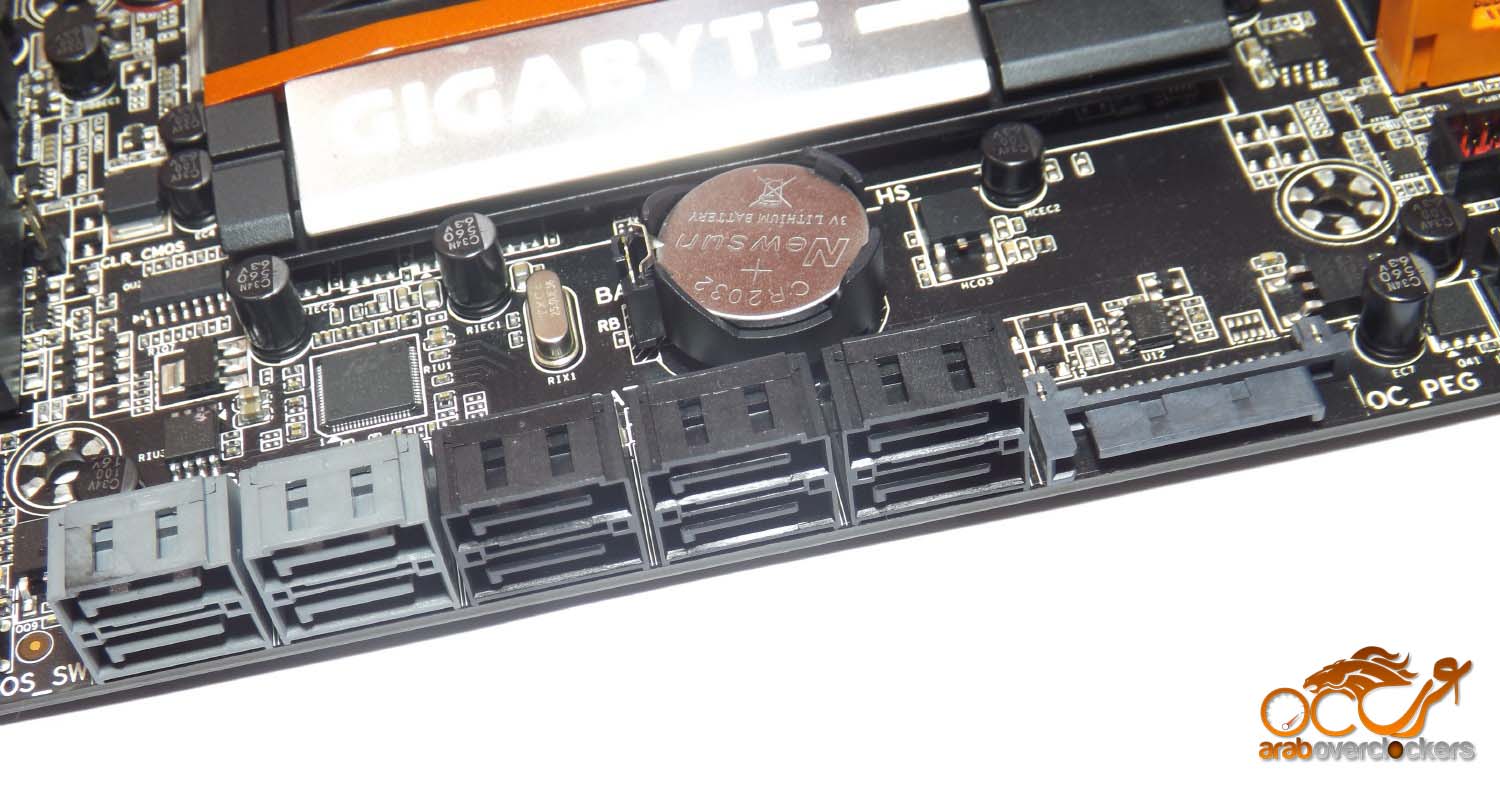

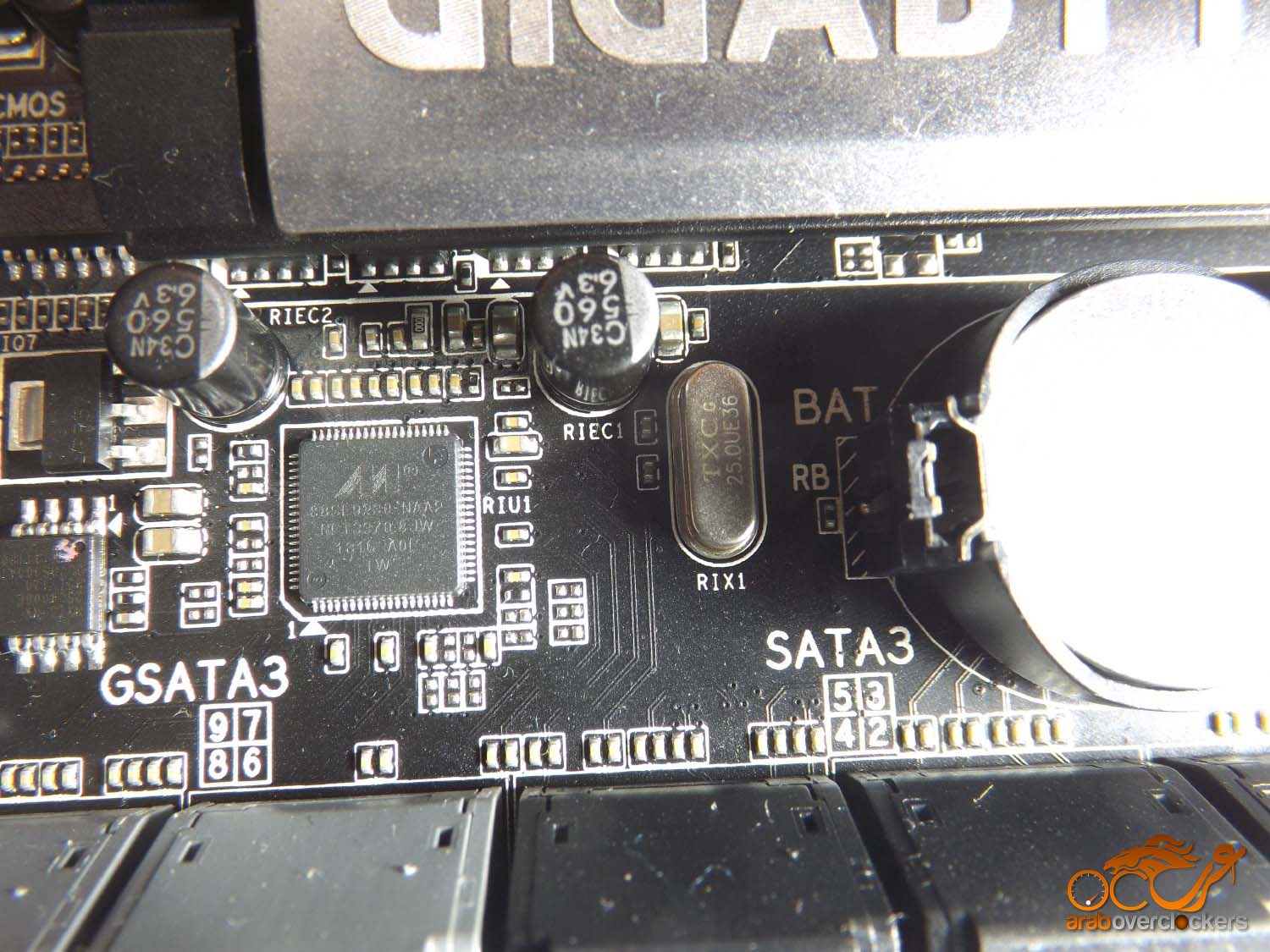

الجدير بالذكر أن اللوحة تقدم ست منافذ SATA3 عن طريق الشريحة Z87 مباشرة و أربع منافذ SATA3 عن طريق متحكم Marvel 88SE9230 بالصورة ليصبح المجموع عشر منافذ تلبي احتياجات أى شخص.

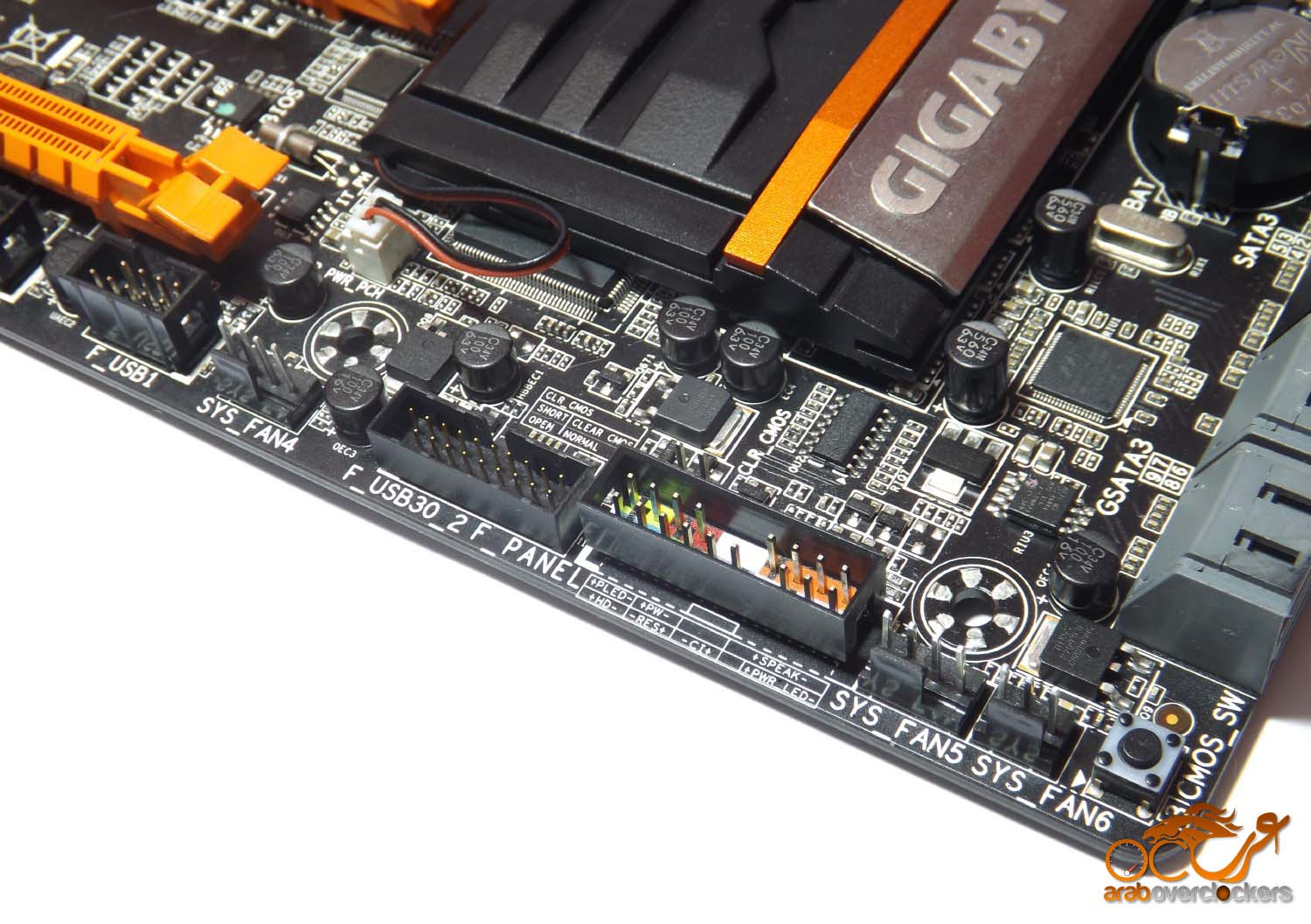

فى أسفل اللوحة يقبع زر C_CMOS الخاص بإعادة إعدادت ال BIOS الي الإعدادات الإفتراضية بجانبه منفذي لتوصيل مراوح التبريد و منافذ توصيل الواجهة الامامية بالصندوق من أزرار التشغيل و مقبس إضافي آخر لتوصيل منافذ USB3.0 أمامية ثم منفذ لتوصيل مروحة أخري

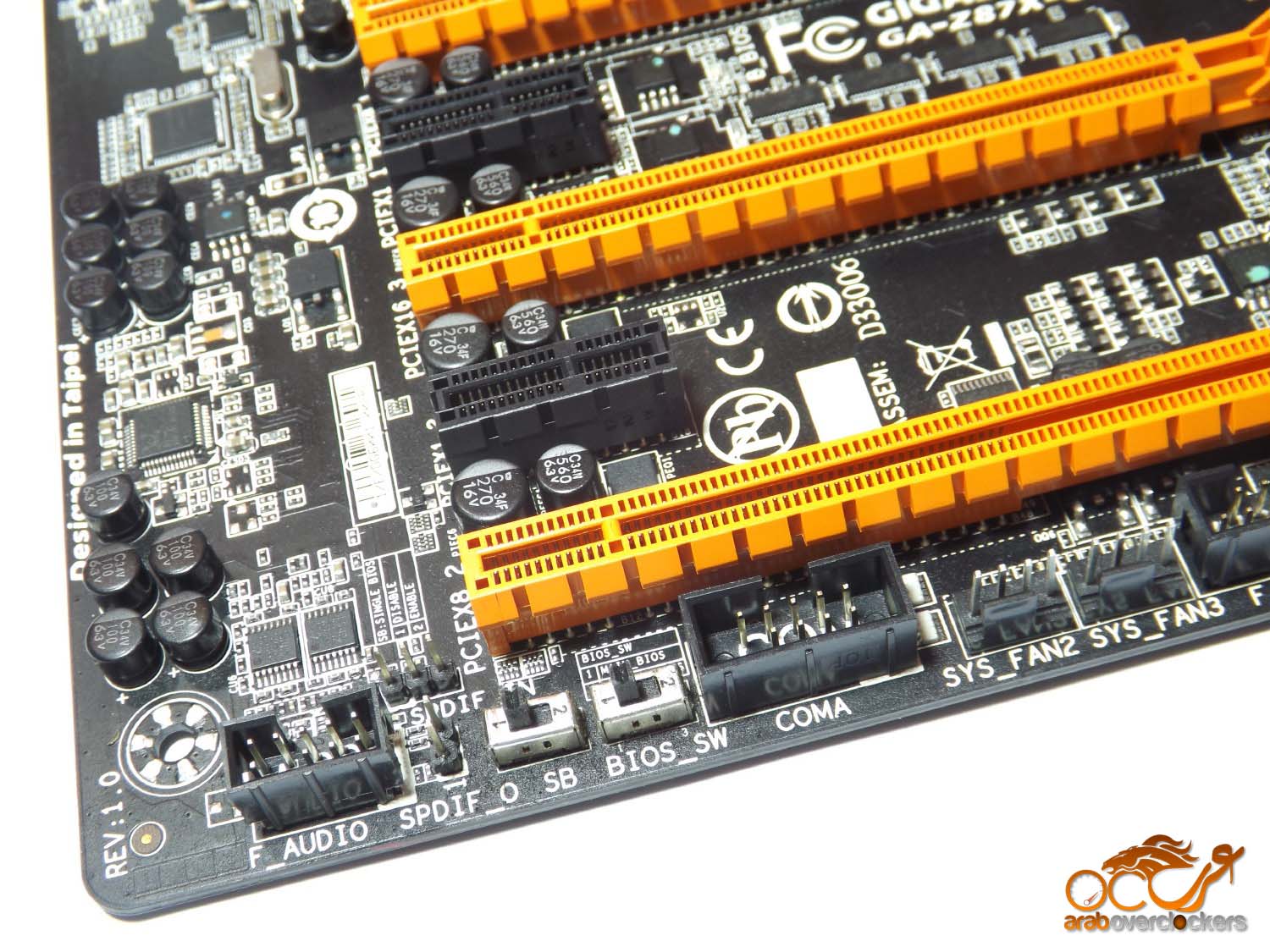

في الجهة اليسري السفلية يتواجد منفذين آخرين لتوصيل مراوح التبريد ثم ستجد محولات الBios من ثنائي أو أحادى.

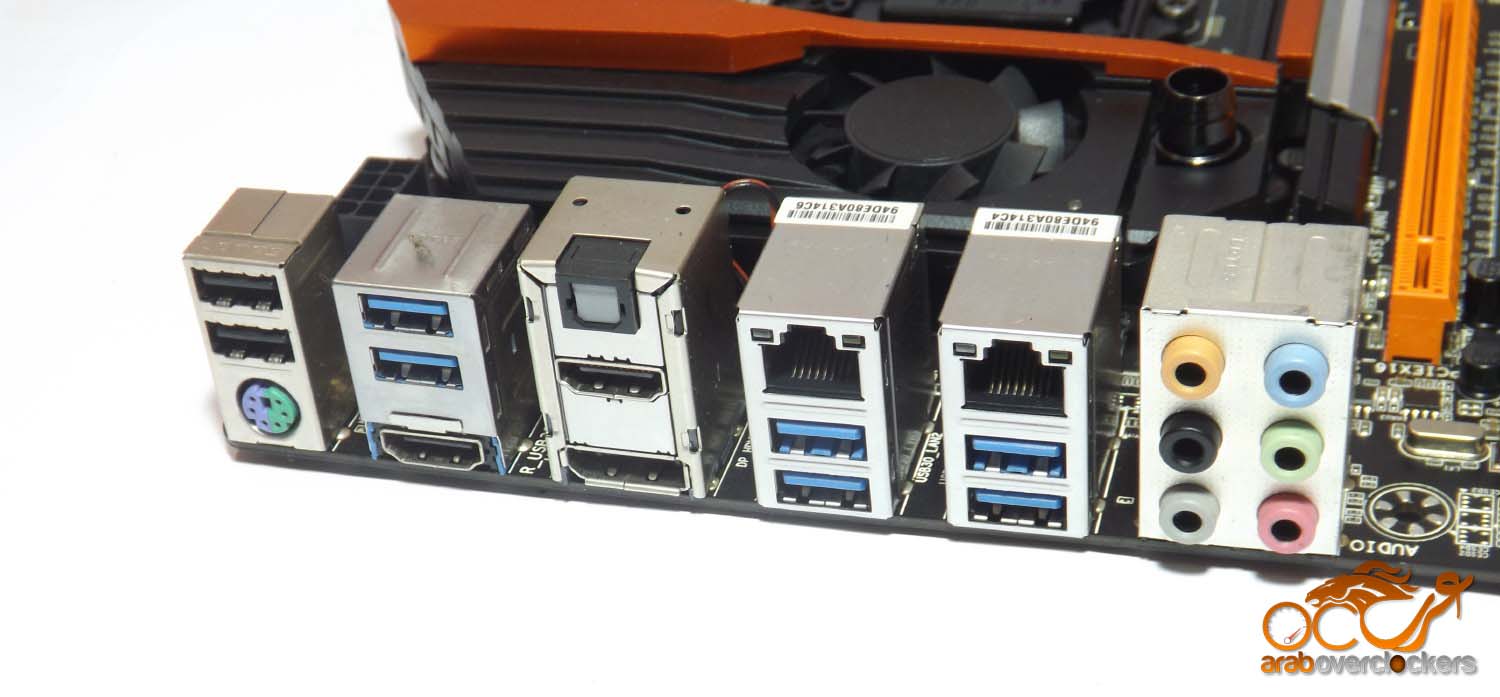

واجهة المدخلات والمخرجات الخلفية I/O Panel تحوي عدد ست منافذ USB3.0 ومنفذين USB2.0 ومنفذ PS/2 Combo لأصحاب الطرفيات القديمة وأيضآ منفذين HDMI وآخر DisplayPort مع وجوج منفذي Lan و منافذ التوصيل الصوتية ومنفذ SPDIF .
