اللوحة موجهة لمحبي السرعة وكسر السرعة , لذلك أدمجت الواجهة الأمامية للعلبة الخاصة باللوحة بسيارة سباق F1 , كناية عن السرعة . تهتم Gigabyte حقآ بلوحاتها فوضعت شعار OC Motherboard للدلالة علي السلسلة التى تنتمي لها اللوحة. يغلب على اللوحة دمج اللونين البرتقالى والأسود وهو المظهر الذي إعتادت عليه تلك السلسلة.

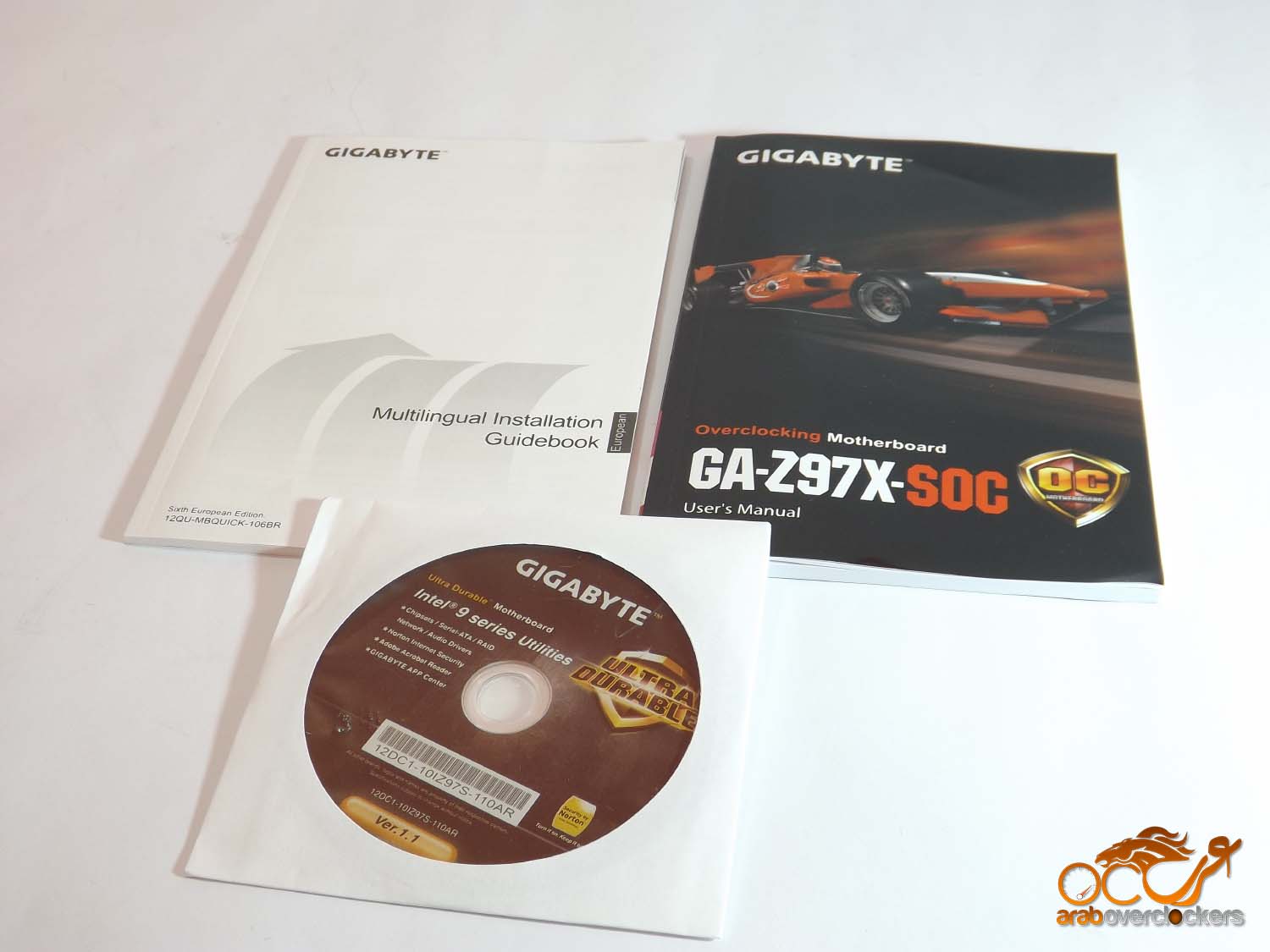

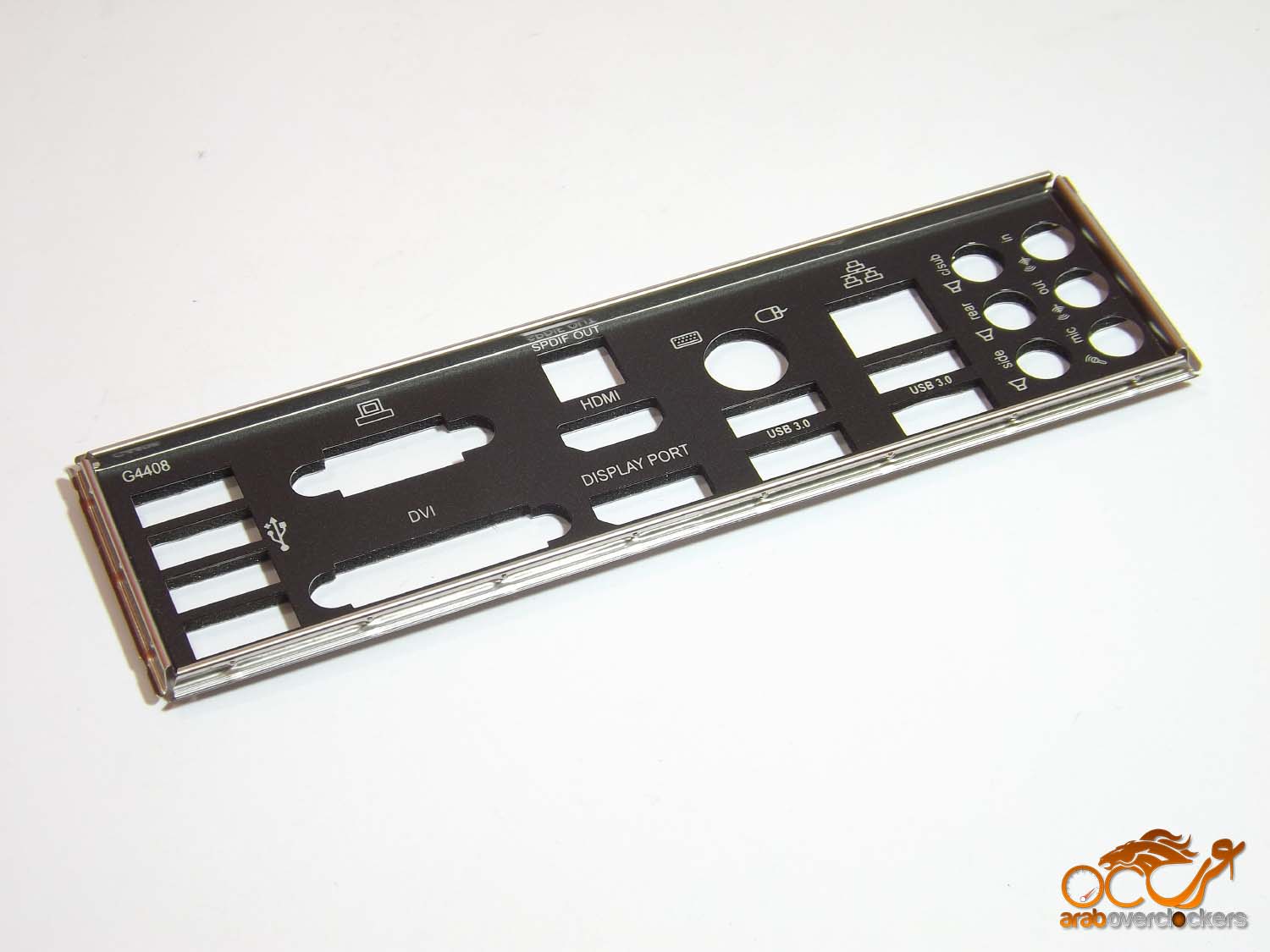

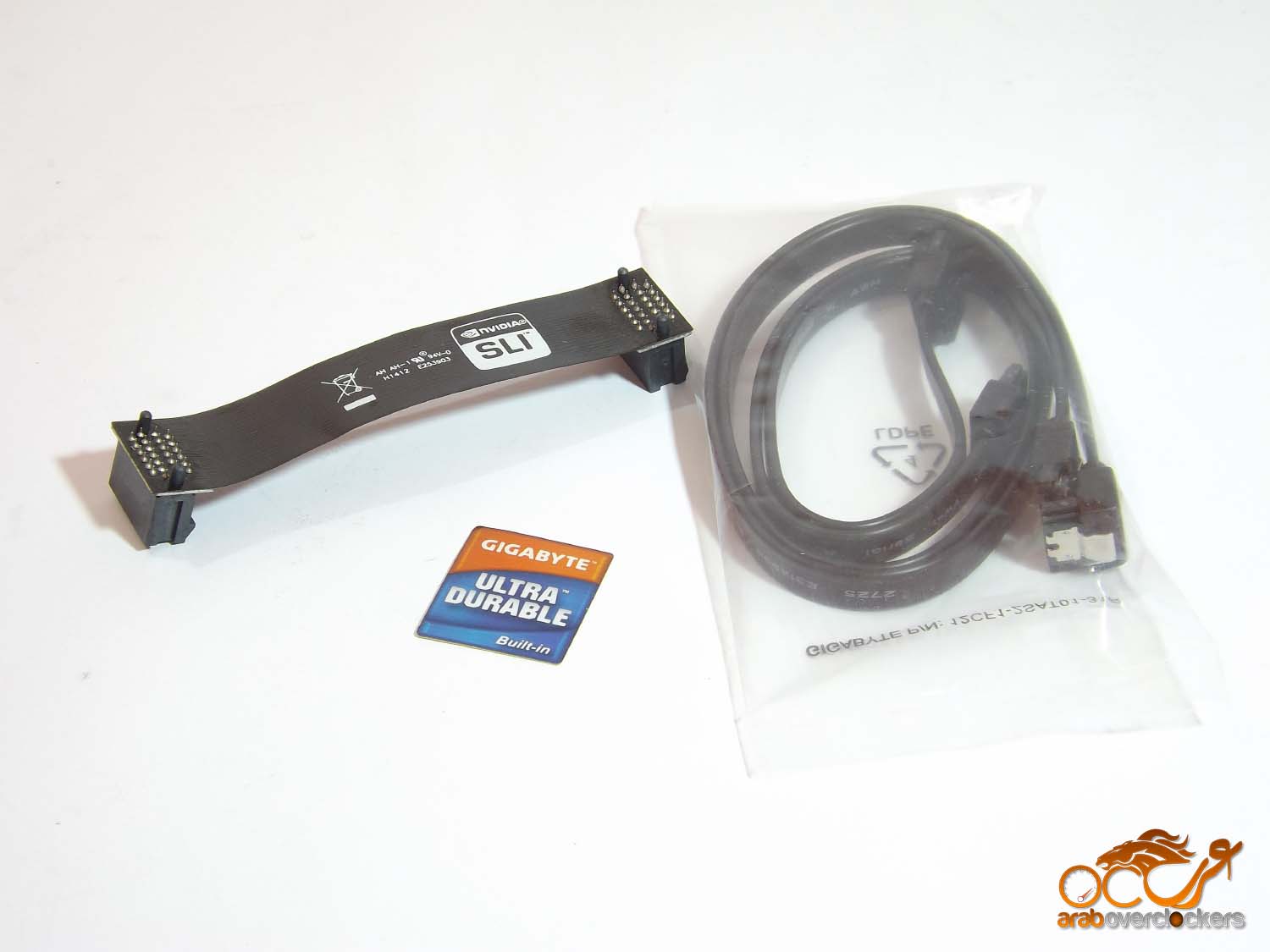

الملحقات فى غاية البساطة , حيث نلاحظ فقر اللوحة للملحقات. فكل ما تأتى به هو كتيب التعريف بالمنتج و شرح خواصه ,وأسطوانة التعريفات ,وعدد 2 من كابلات توصيل SATA , جسر SLI لربط بطاقتين رسوميتين من NVidia , وبالطبع الواجهة الخلفية للمنافذ الخلفية.
في غياب تام لبعض الملحقات التى شهدناها فى الجيل السابق كأسلاك قياس الفولتية و OC Brace اللتى تمكنك من إحكام تثبيت البطاقات الرسومية خارج الصندوق مما يعطي المزيد من الأمان على سلامة البطاقات .

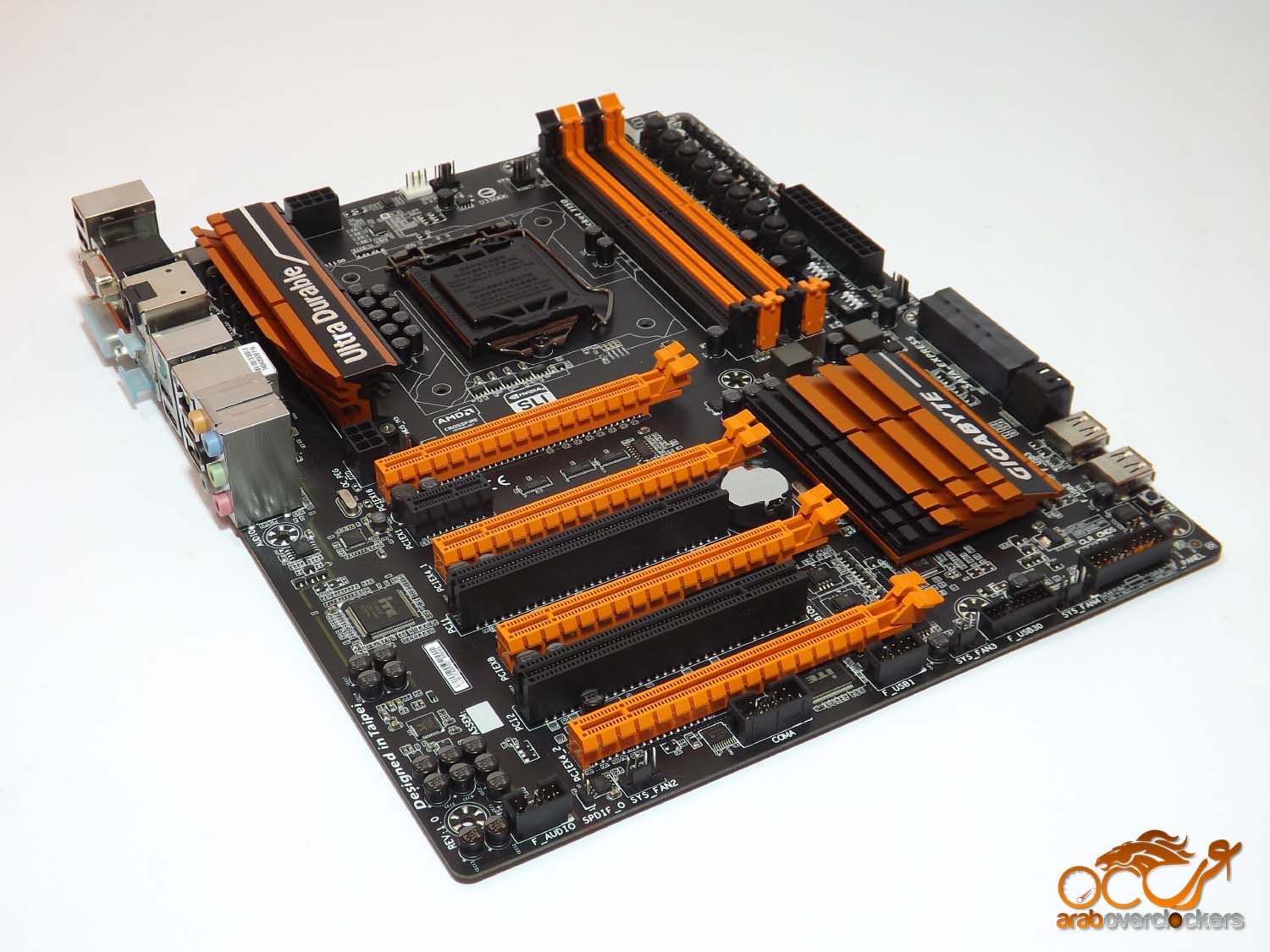

اللوحة تأتي بمزيج من لوني الأسود والبرتقالي المميز لتلك السلسلة , أول ما يلاحظه أى كاسر سرعة محترف هو إتساع المنطقة الخاصة بالمعالج بنسبة بسيطة لإتاحة الفرصة لتركيب تبريد النيتروجين السائل LN2 دون تعارض مع مكونات اللوحة.
اللوحة تأتى بالحجم القياسي ATX وهو ما اعتدنا عليه فى الفترة الأخيرة لفئة اللوحات العليا والمتوسطة.

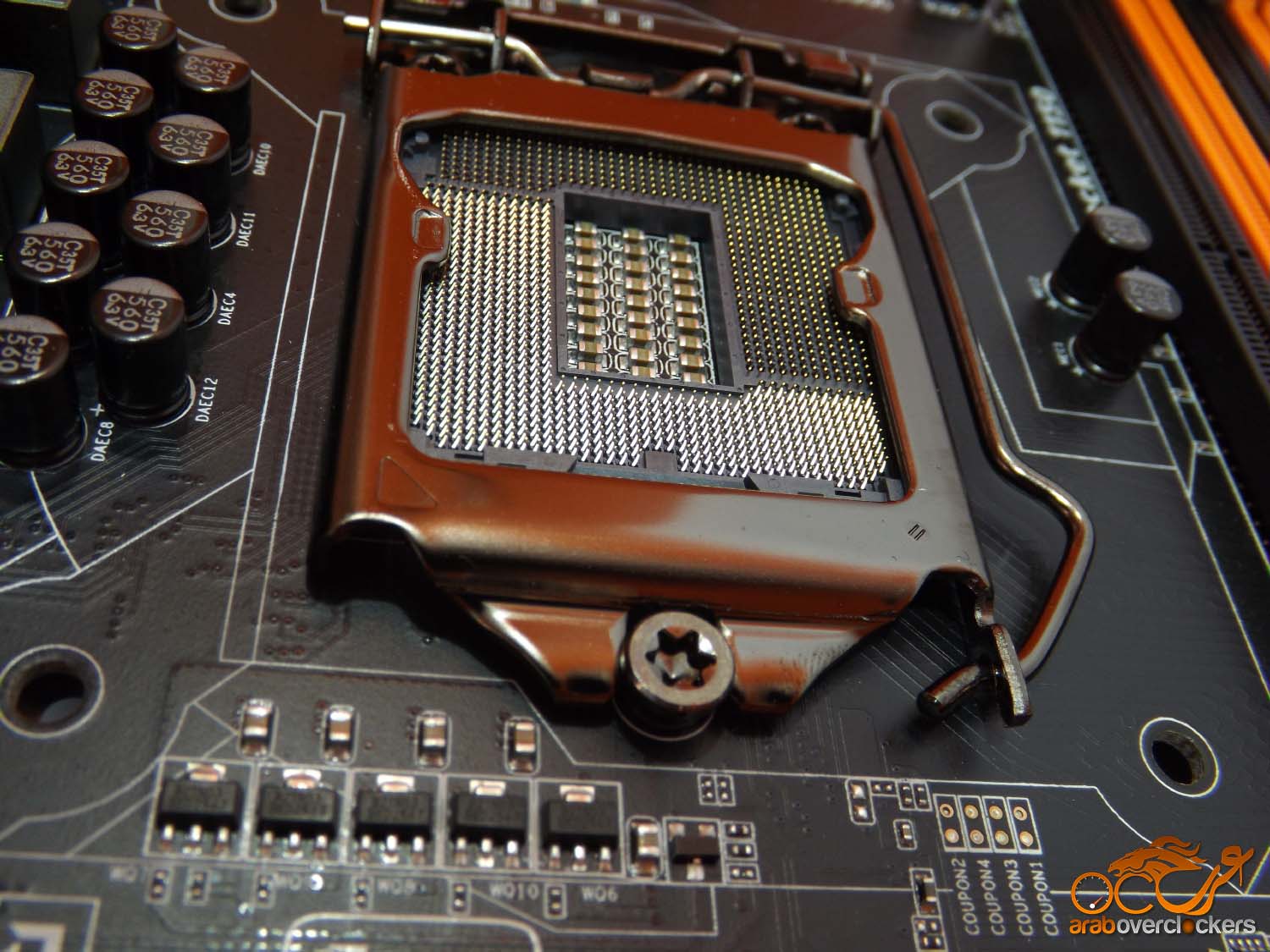

المقبس الخاص باللوحة هو LGA-1150 الداعم بمعالجات Haswell و Haswell-Refresh وبالطبع المكسور السرعة منها Devil’s Canyon. المقبس مطلي بالذهب ليحمي السنون من التآكل و يعطي عمرآ إفتراضيآ أطول.
فى الكثير من الأحيان تتطلب حلول التبريد المائية منفذ إضافي لتشغيل المضخة فتوفر Gigabyte منفذ OPT ليمكن تركيب مروحة إضافية للمشتت الهوائي أو ربط المضخة بها وضبطها للعمل بأقصي قوة. وهو نظام إعتادت Gigabyte دمجه مع لوحاتها الإحترافية.

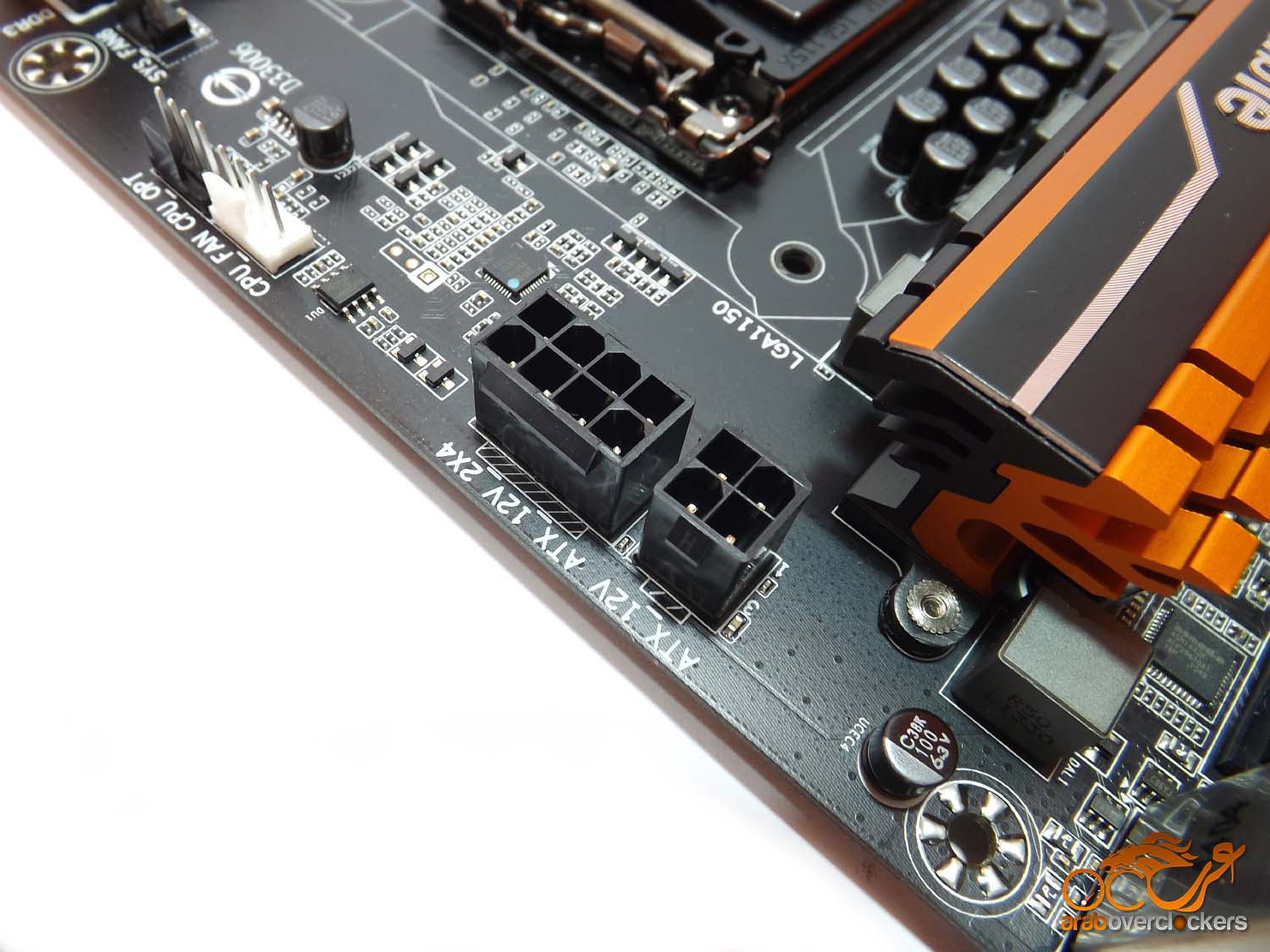

بالإضافة الى المقبس الرئيسي 8Pin المزود للمعالج بالطاقة تأتى اللوحة بمقبس 4Pin إضافي لإمداد المعالج بالطاقة الكافية لكسر السرعة العنيف .

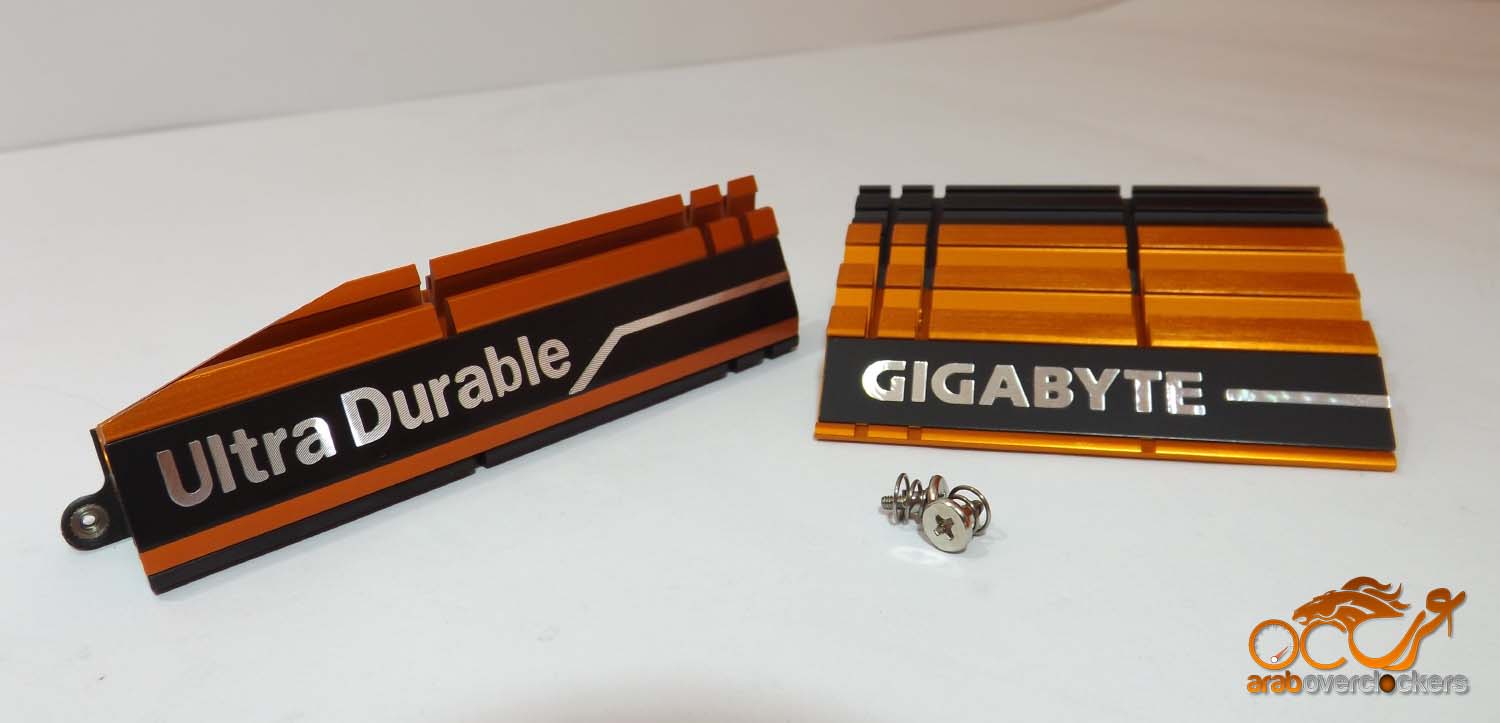

المشتتات الحرارية التي تغطي دوائر الطاقة و الشريحة الرئيسية Z97. نلاحظ بساطة المشتتات وبالأخص التى تغطي دوائر الطاقة حيث أنها تتولى مسئولية أربع مراحل طاقة فقط وهو عدد ليس بالكثير ولا يحتاج لمشتتات ضخمة .
اللوحة مجردة من المشتتات الخاصة بها.

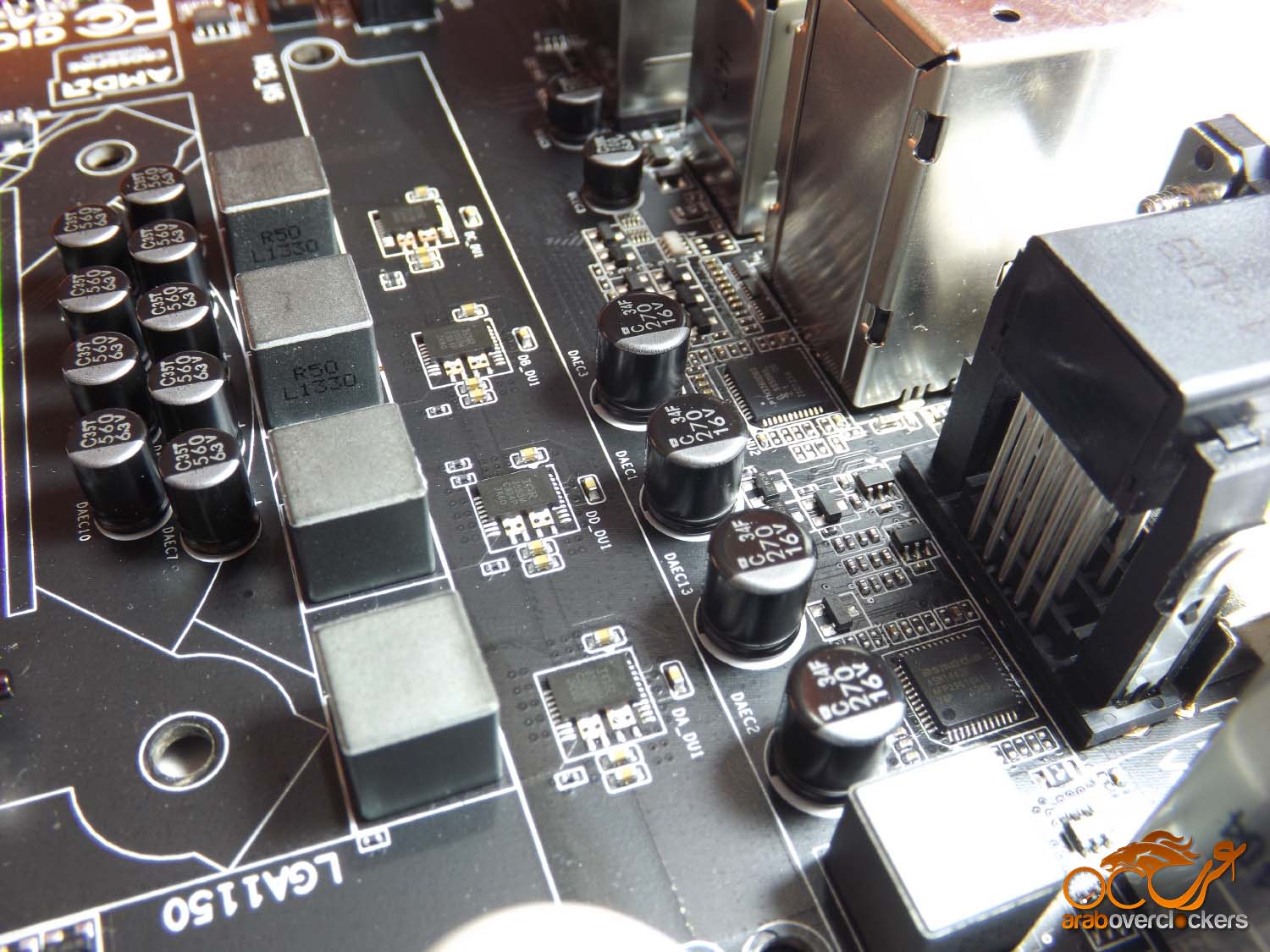

دائرة الطاقة بعد نزع المشتتات . مراحل الطاقة رقمية كلها بمتحكم نبضات PWM من النوع IR3564B رقمي بالكامل مع أربع وحدات MOSFETs من النوع IR3553 القادر على إمداد المعالج ب 40A من الطاقة وهو الأخ الأصغر ل IR3550 الذي يعتبر درة التاج بالنسبة لوحدات ال MOSFETs , الجدير بالذكر ان وحدات الMOSFETs تعتبر تصميم ثورى من حيث الحرارة و الكفاءة فباختصار تم دمج البوابات العليا والسفلي مع وحدة الMOSFET فى وحدة واحدة مما يؤدي إلى تقليل الحرارة و زيادة الكفاءة والعمر الإفتراضي , التصميم يحل محل التصميم العادى لوحدات ال MOSFETs المسمي D-PAK.
أما عن الخوانق فهى من نوع ذا قدرة تحمل كبيرة لكسر السرعة , والمكثفات فهي من النوع الياباني ذا اللون الأسود المنتشرة حاليآ بين اللوحات الحالية.
قد يتسائل أحدكم عن سبب تواجد أربع مراحل طاقة فقط وهو عدد قليل نسبيآ ولكن الأجيال الجديدة بدءآ من جيل ال Haswell لا تؤثر بها عدد المراحل بالشكل الكبير بسبب التصميم الذي إعتمدته Intel للمعالجات حيث يكون المعالج FIVR أى – Fully Integrated Voltage Regulator – حيث يكون المسؤول الأساسي فى توزيع الطاقة هو المعالج نفسه مغايرآ للأجيال السابقة فقد كانت اللوحة. ذاك التصميم الذي ربما تقوم INTEL بإلغاء إعتماده بدءآ من جيل SkyLake كما ورد فى بعض التسريبات.

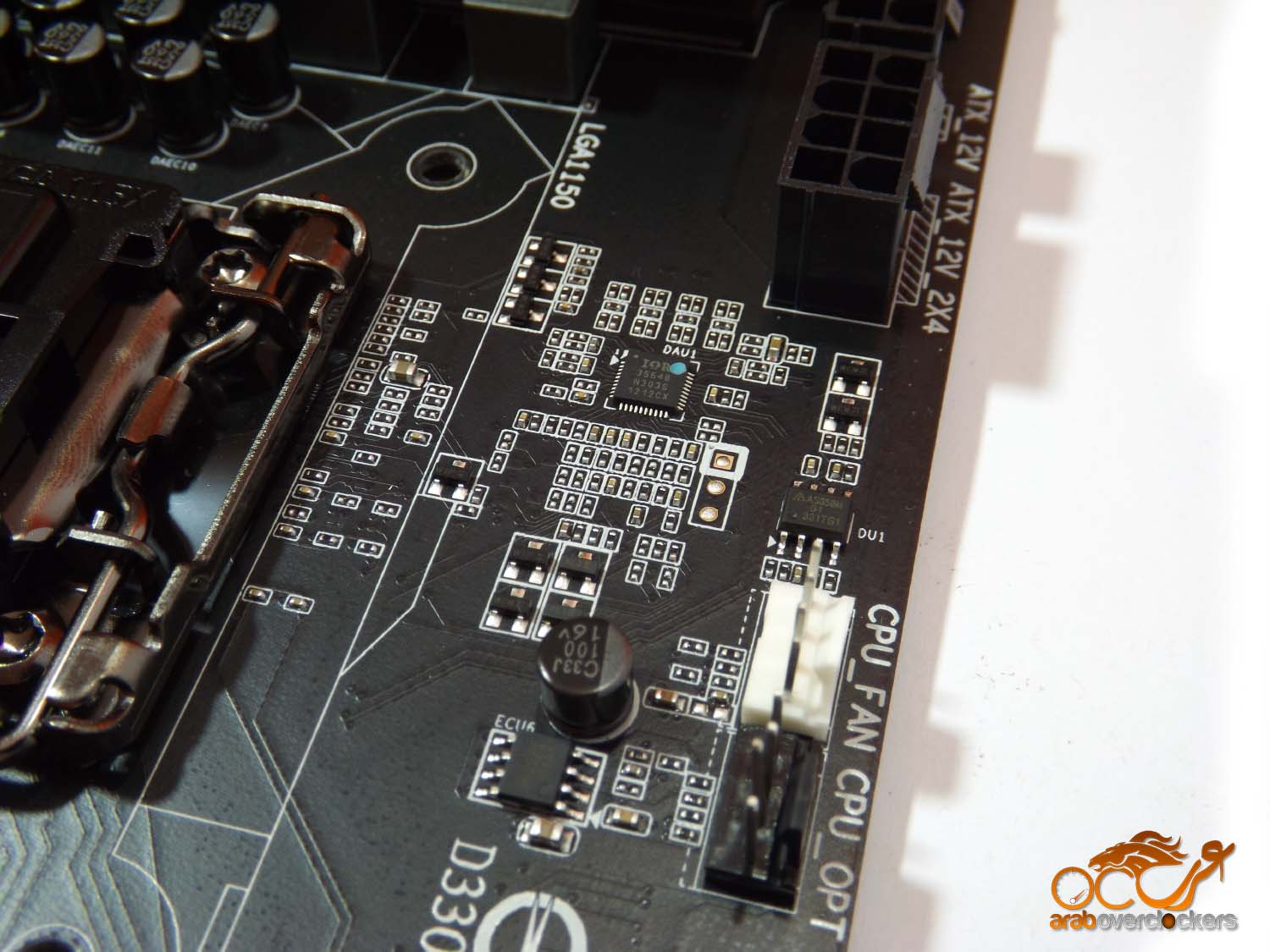

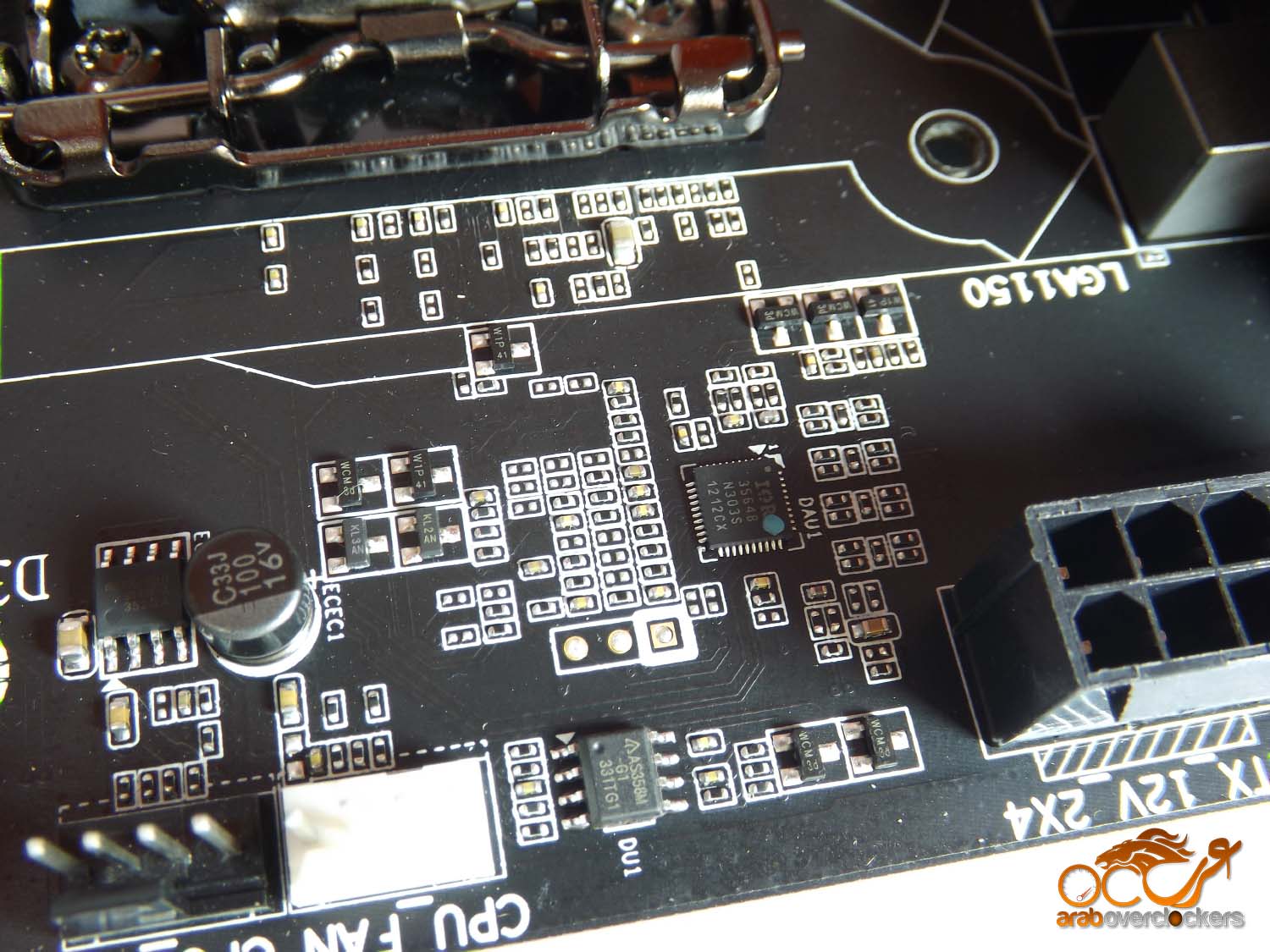

متحكم النبضات IR3564B الذي تحدثنا عنه سلفآ.

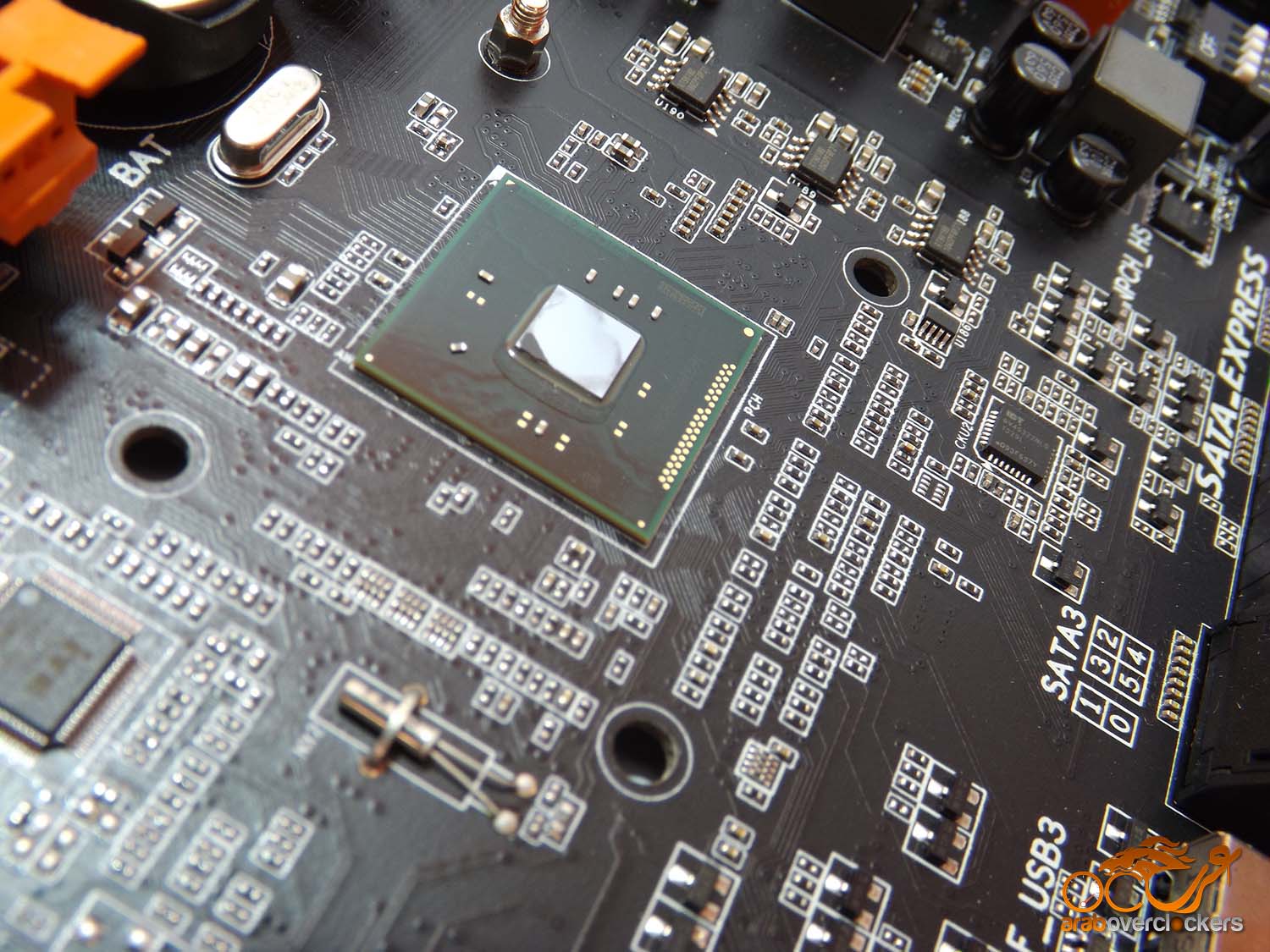

الشريحة Z97 المدللة تبتسم لعدسة الكاميرا !
تأتى اللوحة بأربع شقوق للذواكر تدعم ترددات حتي 3300MHz وبسعة كلية 32GB .

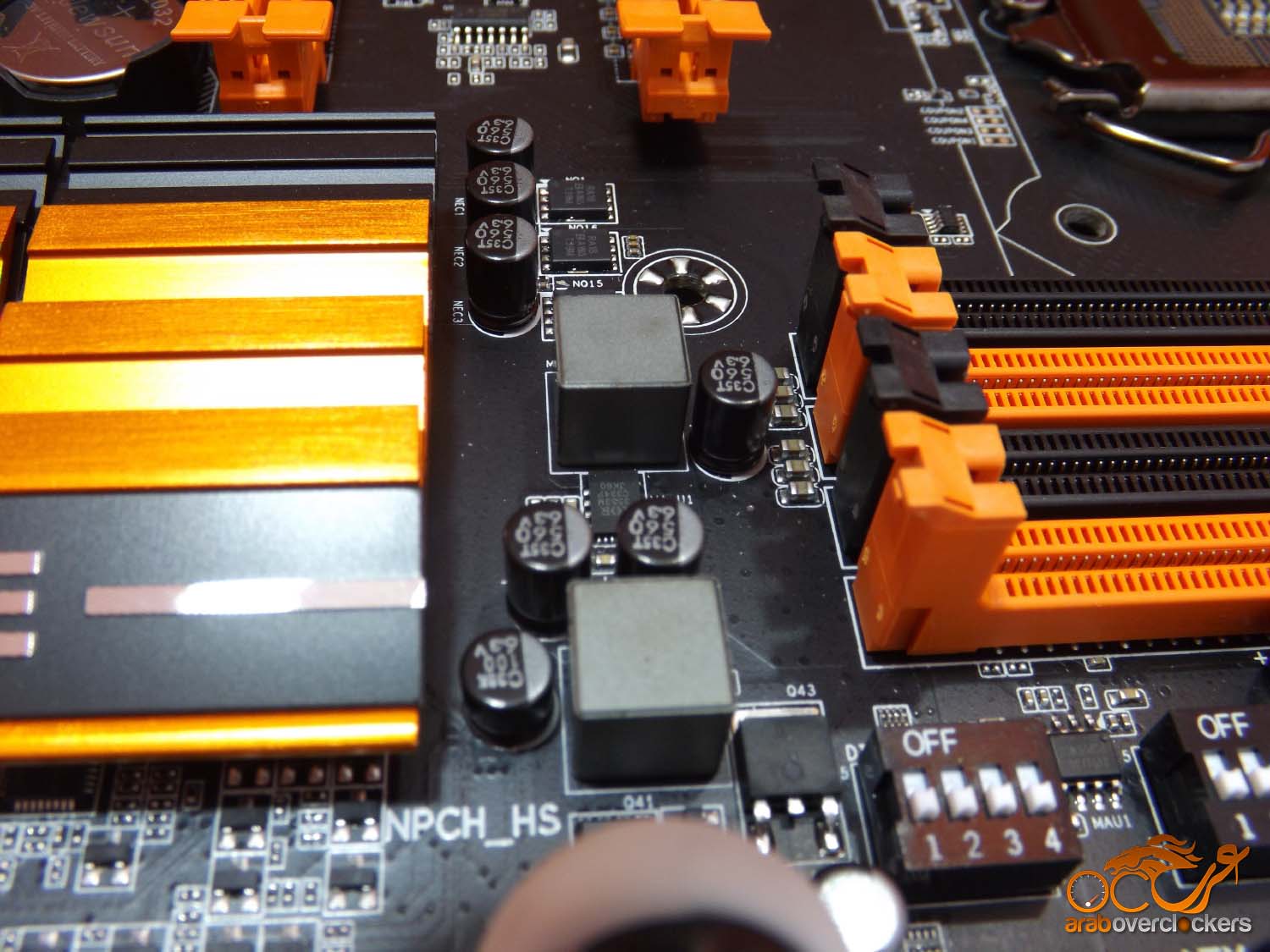

مراحل الطاقة الخاصة بالذواكر التى تبلغ عددها مرحلتين و تشبه مكونات مراحل الطاقة الخاصة بالمعالج من حيث الخوانق ووحدات الMOSFETs و المكثفات.

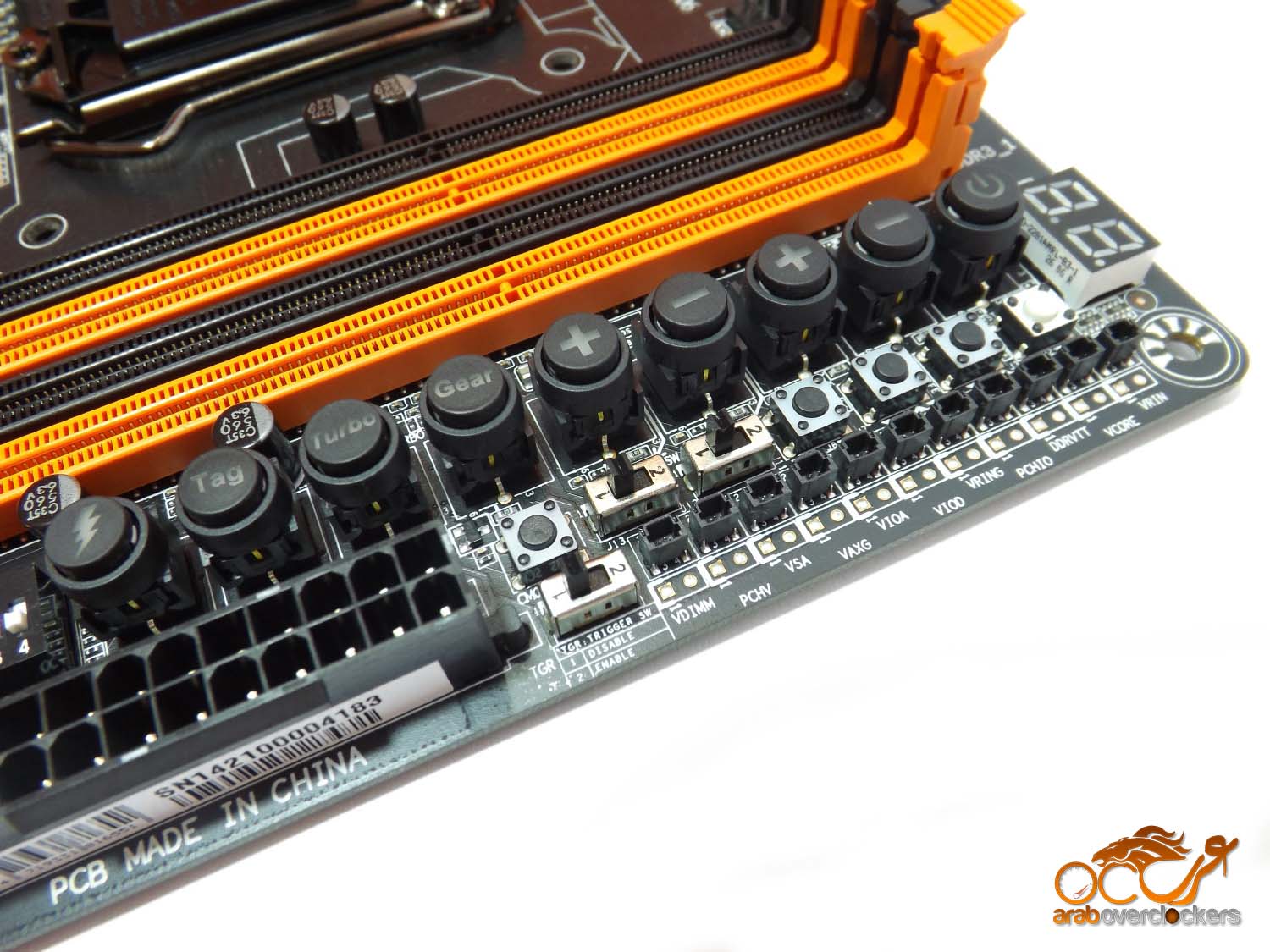

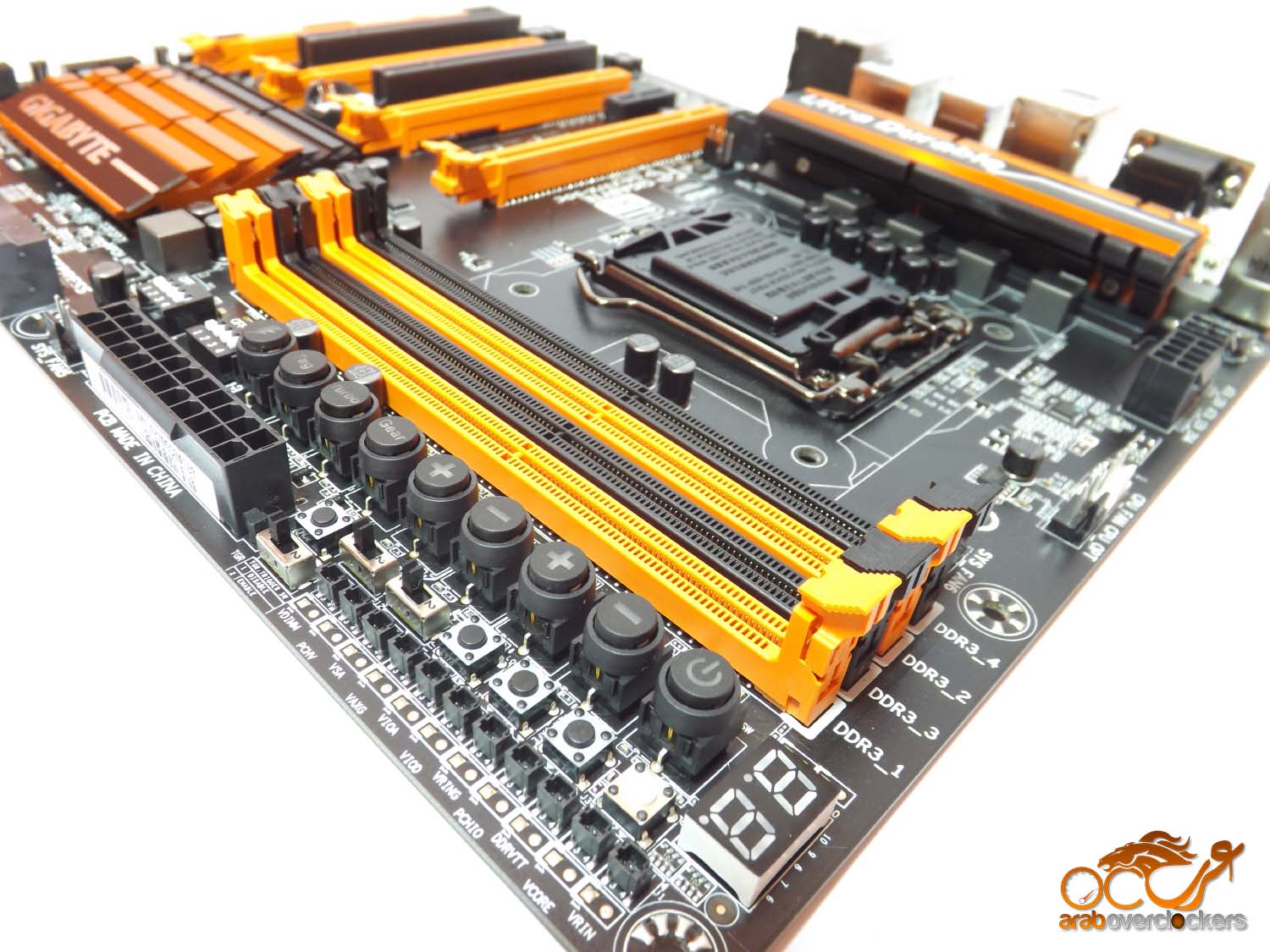

بالإنتقال إلى أقصي اليسار نجد معمل مخصص لكسر السرعة أسمته الشركة OC Touch . يحتوي على العديد من الأزرار سنقوم بسردها بالتفصيل فى السطور القادمة
بالبدء من اليمين إلى اليسار نجد
شاشة الأخطاء التي تعرض أكواد يمكنك من خلالها معرفة الخطأ وسببه من خلال الكتيب الملحق مع اللوحة
ثم زر خاص بتشغيل اللوحة
ثم نجد زرين خاصين بتغيير قيمة معامل الضرب الخاص بالمعالج سواء بالزيادة أو النقصان
ثم نجد زرين آخرين خاصين بتغيير قيمة الـ BCLK سواء بالزيادة أو النقصان
ثم نجد زر OC GEAR الخاص بالتحكم فى قيمة التغيير الخاصة بأزرار ال BCLK
أما زر OC TURBO المميز صراحة يقوم بكسر السرعة التلقائي علي حسب الحرارة والمعالج والذواكر
ثم نجد زر OC TAG الذي يقوم بتغيير إعدادات كسر السرعة الخاصة بك المحفوظة مسبقآ من قبلك
ثم فى الصف OC Ignition الذي يعالج مشكلة Cold Bug عندما تكون درجات الحرارة أقل من الصفر ويفشل الإقلاع بالمعالج عند كسر السرعة بالنيتروجين السائل LN2 , باختصار يقوم هذا الزر بتشغيل اللوجة دون المعالج حيث لايمده بالطاقة. ويساعد أيضآ فى إختبار دورات التبريد المائية حتي تحمي جهازك من مخاطر تسريب المياه
ثم نجد قى الصف التالى زر صغير باللون الأبيض خاص بعملية إعادة التشغيل ثم زر آخر بجانبه يدعي Gigabyte Memory Safe الذي يقوم بحل مشاكل كسر السرعة للذواكر
ثم زر Direct2Bios الذي يقوم بالإنتقال مباشرة إلى البايوس عند عملة الإقلاع و بجانبه الزر الأهم فى وجهة نظرى الذي يقوم بإعادة آخر إعدادات سليمة قام الجهاز الإقلاع بها فى حال كسر السرعة الخاطئ.
ثم وفى الأخير نجد مناطق قياس الفولتية الخاصة بعدة مناطق باللوحة والمعالج.

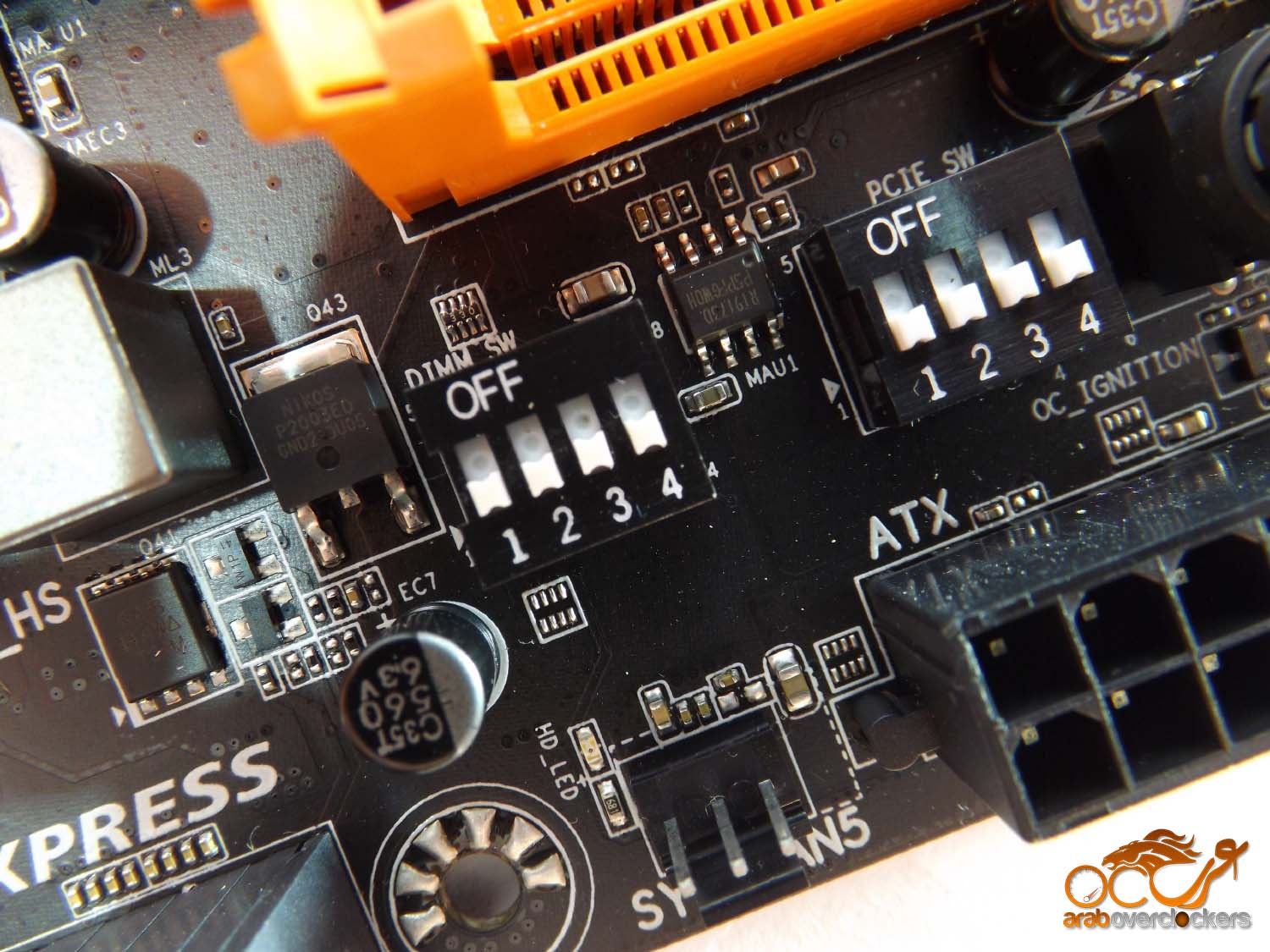

محولان -switches- أحدهما على اليمين يقوم بالتحكم بشقوق PCI-E الأربع حيث يمكنك فصل أحد هذه الشقوق من خلال هذا المحول بدون أن تقوم بخلع البطاقة الرسومية وفك كابلات الطاقة وهذا بوفر عناء كبيرآ على كاسر السرعة. وبالمثل يقوم المحول الذي على اليسار بنففس العمل ولكن لشقوق الذواكر لتتحكم بكل شق على حدي.
