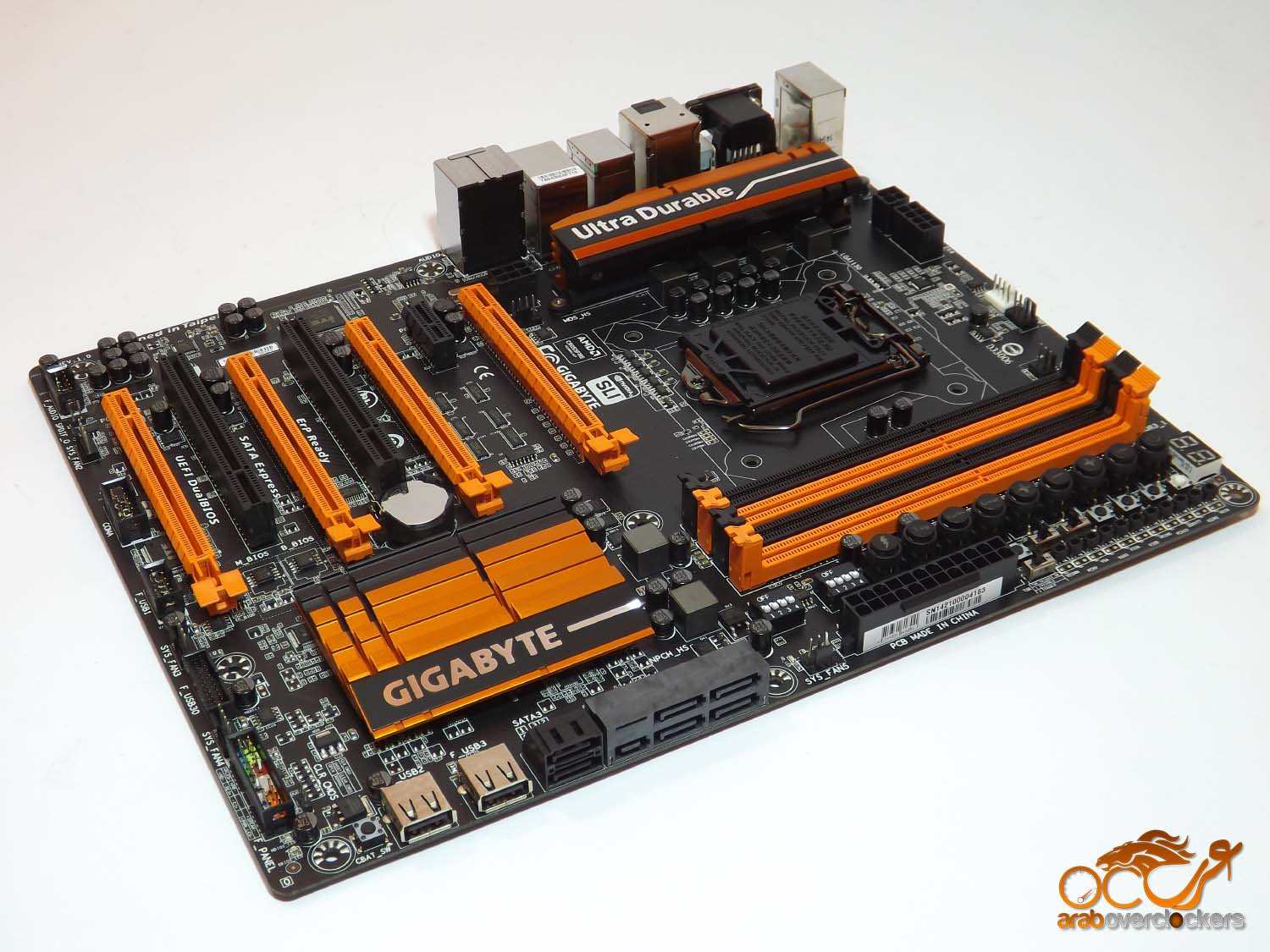

تمتكل اللوحة أربع شقوق PCI-E بالحجم الكامل x16 وآخر PCI-E x1 . أما عن توزيع الممرات فهناك شق PCI-E3.0 هو الوحيد الذى يستطيع العمل بالسرعة الكاملة ب 16 ممرآ أى x16 , والآخر PCI-E3.0 ولكن يعمل بسرعة x8 , وأخران كلآ منهما يعمل بسرعات x4 ولكن أحدهما من الجيل الثاني وال آخر من الجيل الثالث , تدعم الشقوق الأربعة تعدد البطاقات الرسومية حتي أربع بطاقات رسومية من AMD بتقنية CFX و حتي بطاقتين فقط من NVIDIA بتقنية SLI وهذا بسبب الغياب تام للشريحة الشهيرة PLX PEX 8747 التى تقدم دعمآ لمضاعفة الممرات الستة عشر التى يقدمها المعالج بحيث يتمكن المستخدم من تركيب أربع بطاقات من NVIDIA. تلك الشريحة التى شهدناها فى درة التاج الخاصة بالجيل السابق Z87-OC Force والتى إستطاعت حمل أربع بطاقات رسومية من NVIDIA بتقنية 4Way SLI.
ومن جهة أخري تذكرنا اللوحة بالماضي بإضافة شقين توسعة PCI .

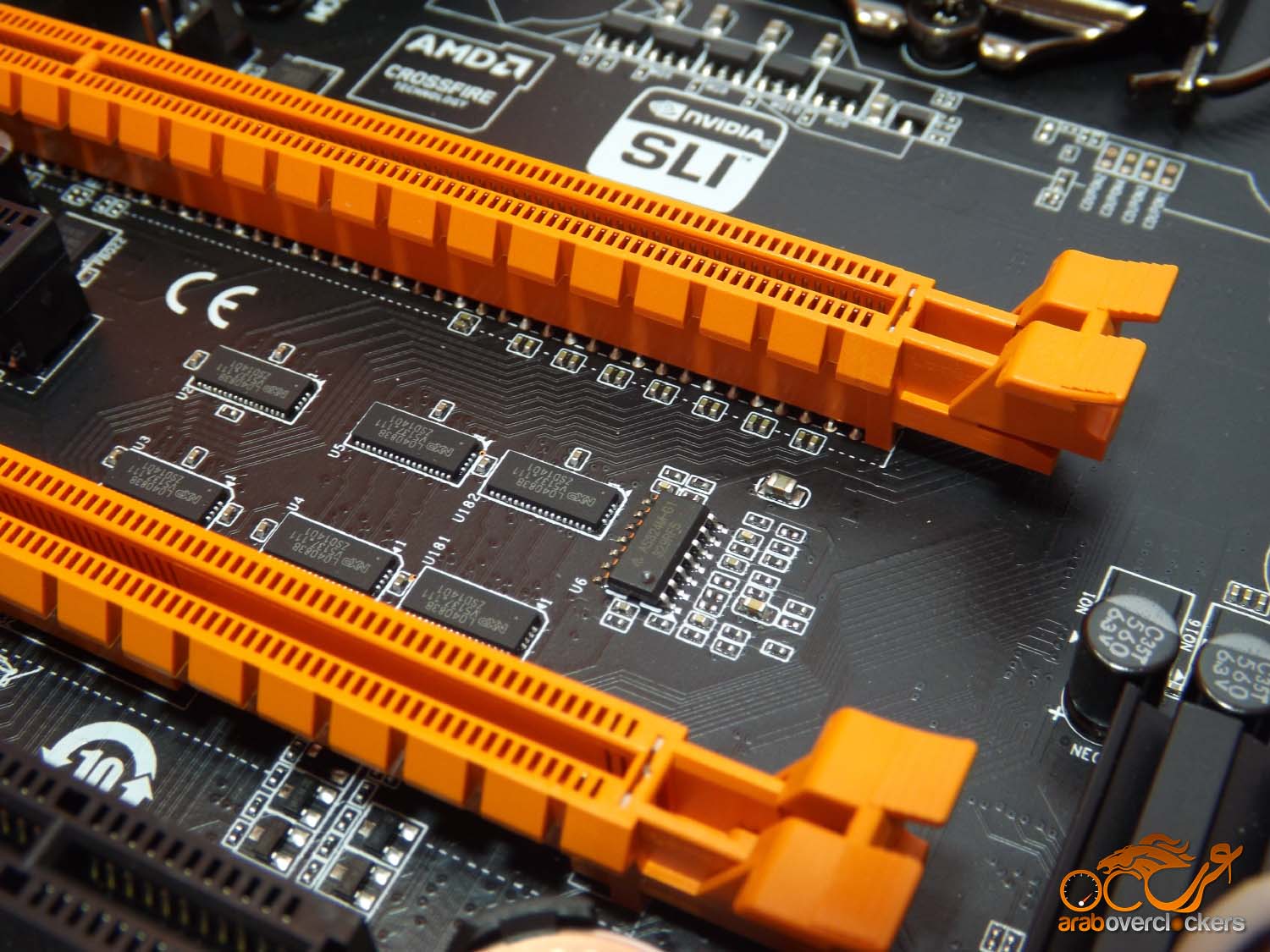

نري هنا المحولات -Switches- الخاصة بتوزيع الممرات على شقوق PCI-E علي حسب عدد الشقوق المستخدمة.

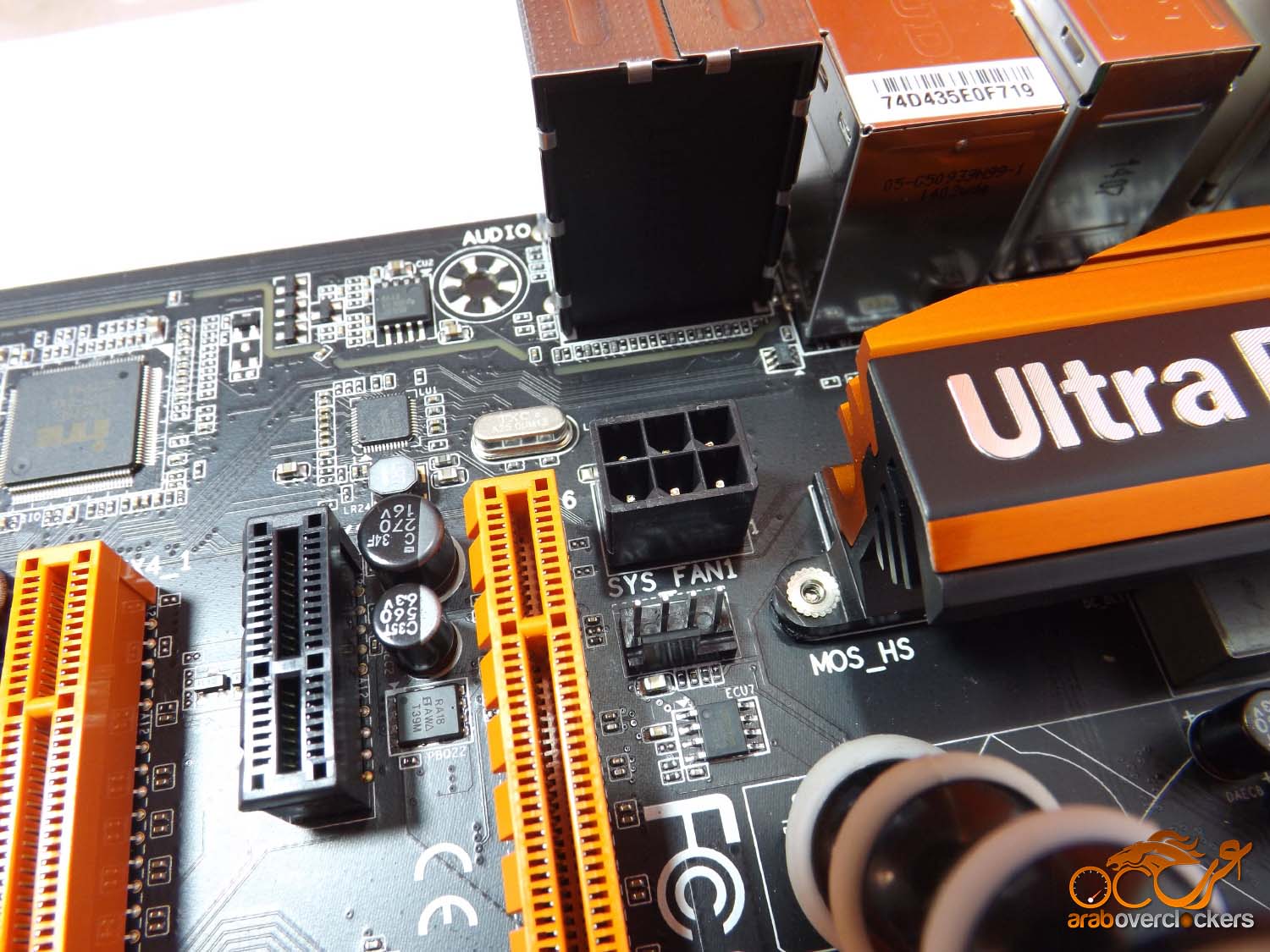

توفر اللوحة منفذ 6Pin PEG إضافي لتزويد شقوق الPCI-E بمزيدمن الطاقة لمزيد من الأمان عند كسر السرعة الجنوني و تركيب عدة بطاقات رسومية. و نجد أيضآ المنفذ الأول لتوصيل المراوح الخاصة بتبريد الصندوق.

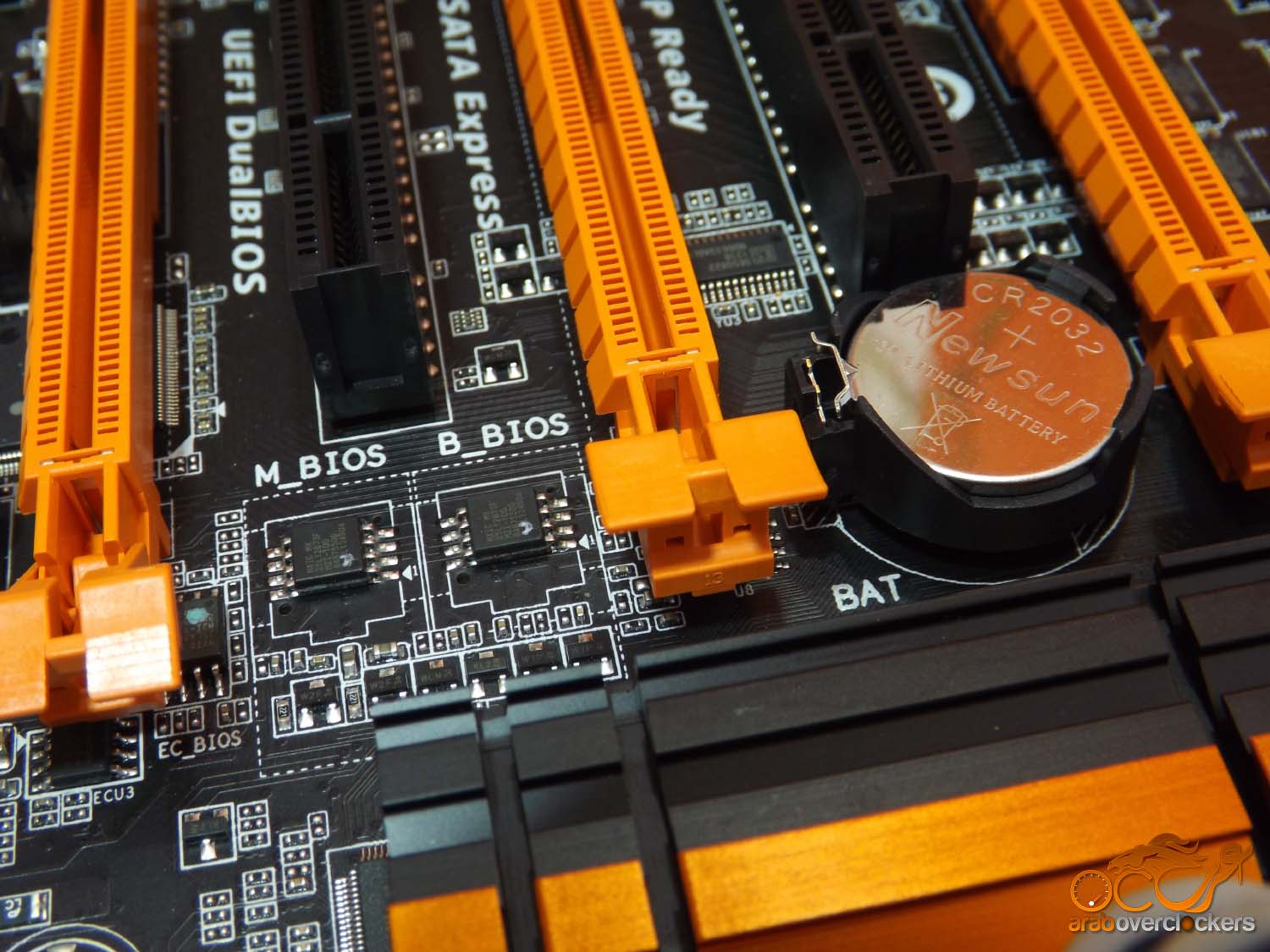

نجد هنا وحدتي الBIOS يقبعان بالقرب من البطارية الخاصة بهم قريبآ من الشريحة Z97.

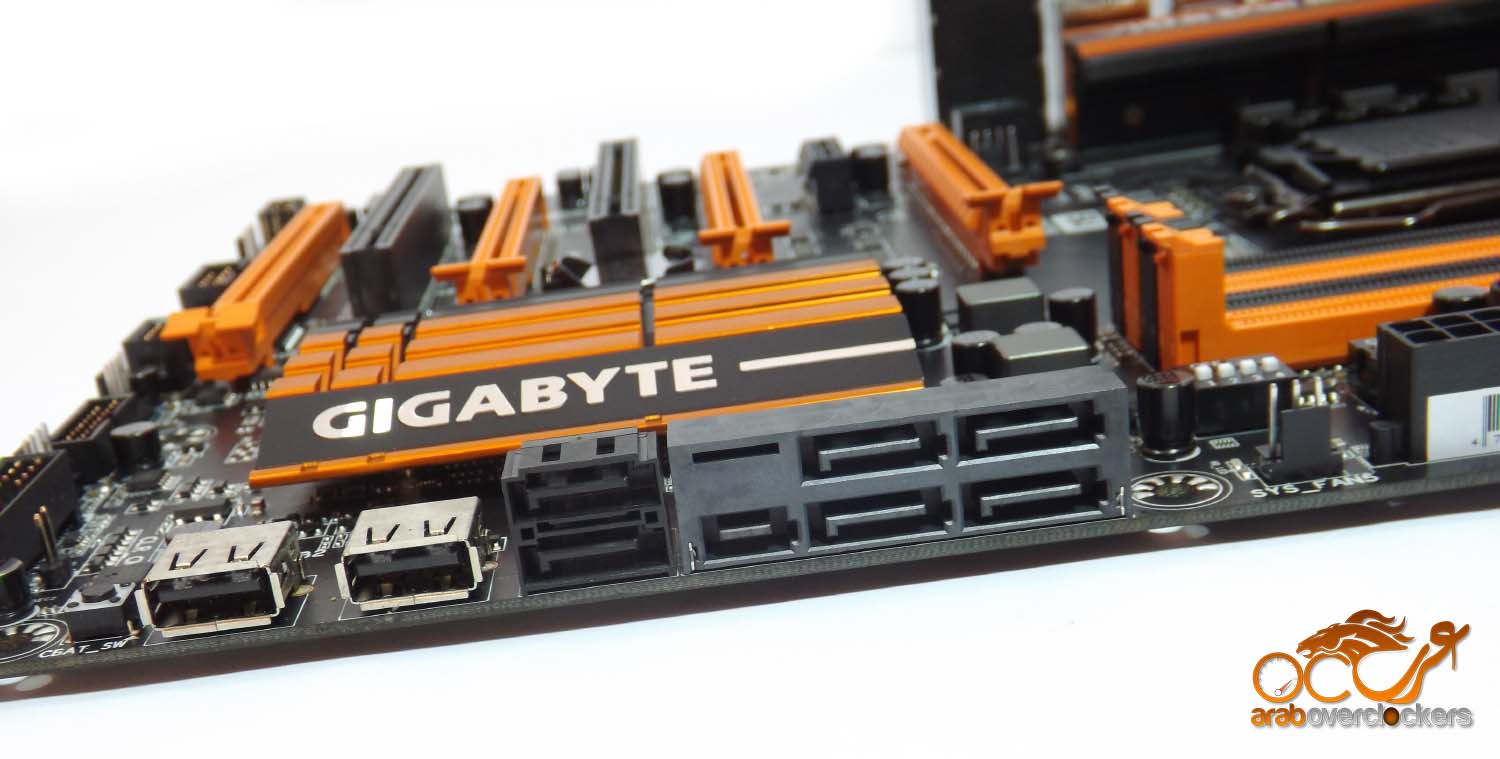

تأتي اللوحة بدعم لست منافذ SATA III 6Gb/s مع منفذ وحيد SATA Express الذي إذا إستخدمته سيقوم بشغل منفذي توصيل SATA III. ثم وعلى اليسار قليلآ نجد منفذي USB2.0 إضافيين يتبلور عملهما فى حالات كسر السرعة خارج الصندوق إذا إحتاج المستخدم حفظ بعض اللقطات من داخل الBIOS أو حفظ الإعدادات أو مالآخره.
وفي أقصي اليسار يقبع زر صغير يحمل مسمي CBAT-SW الذي يوفر لك عناء خلع البطارية فهو يقوم بفصلها تمامآ دون الحاجة لخلعها.

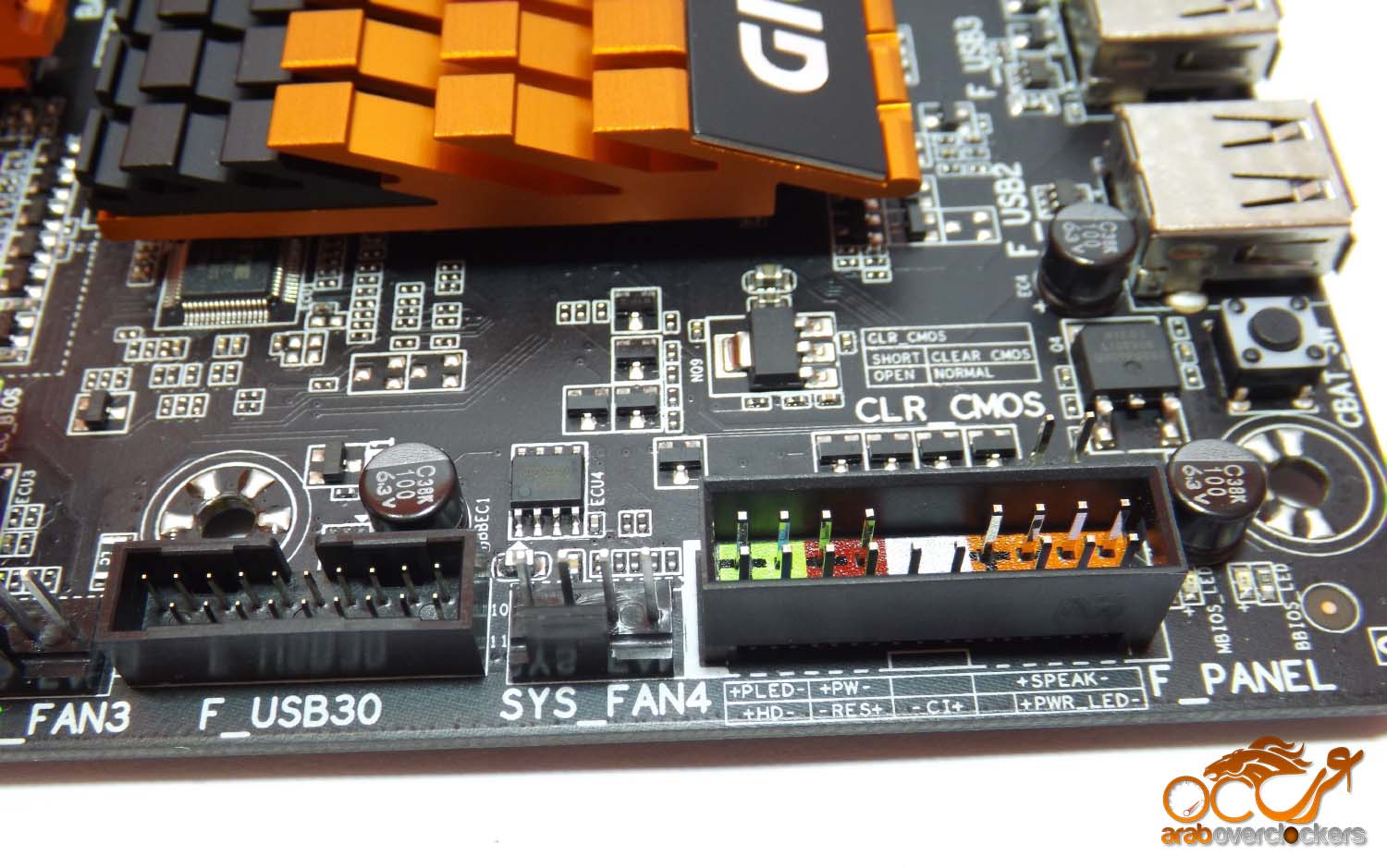

أما عن المنطقة السفلية من اللوحة فنستهلها من اليمين إلى اليسار. بداية نري منفذ توصيل اللوحة الأمامية من أزرار التشغيل وإعادة التشغيل والأنوار. ثم نجد المنفذ الرابع لتوصيل أحد المراوح وهو من النوع 4PIN. ثم نجد مقبس توصيل منافذ الـ USB3.0 الأمامية.

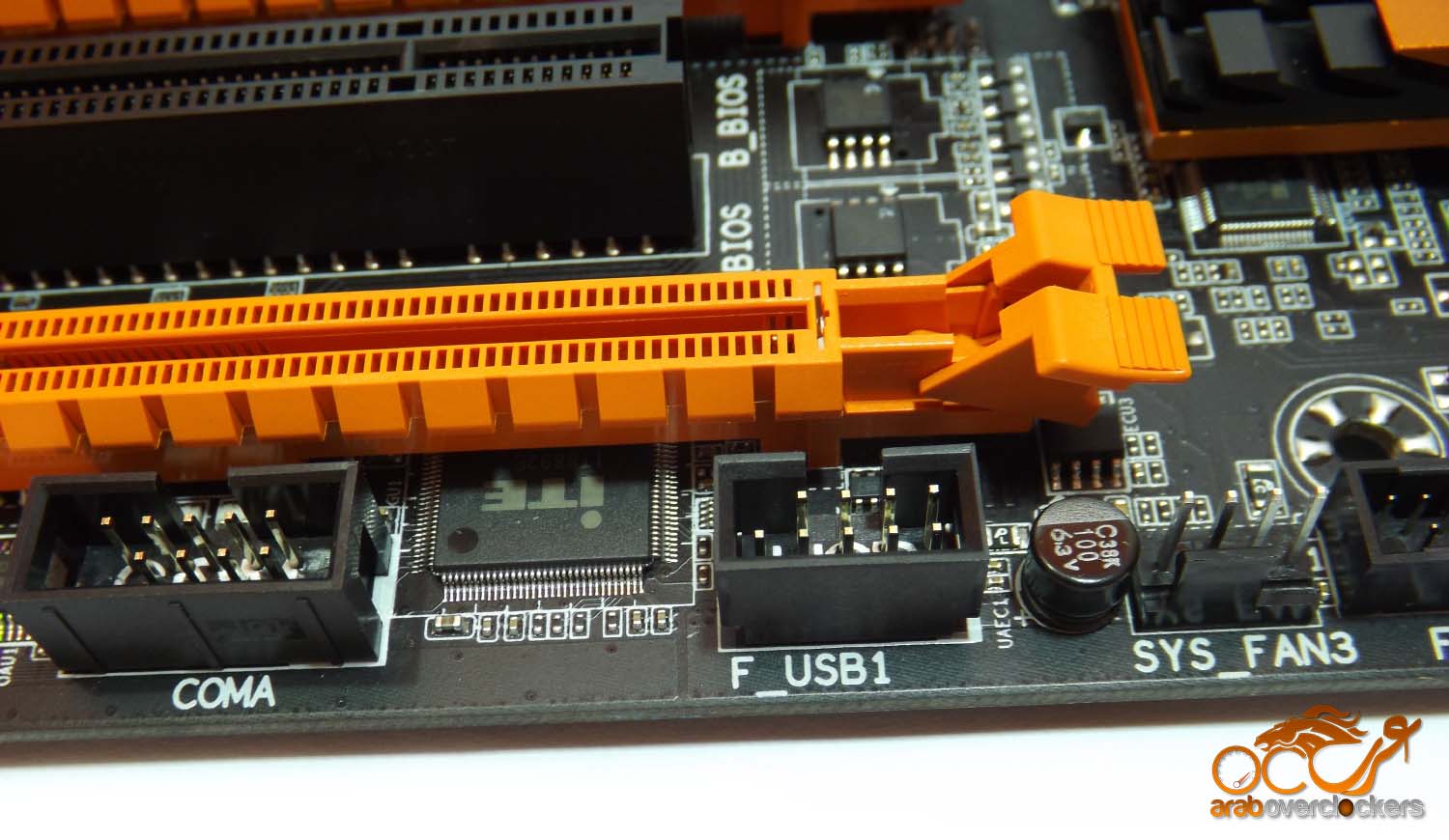

ثم بالمنتصف السفلي نجد المنفذ الثالث لتوصيل المراوح وبجواره المنفذ الأول لتوصيل منافذ USB2.0 الأمامية . ثم منفذ Serial Port.

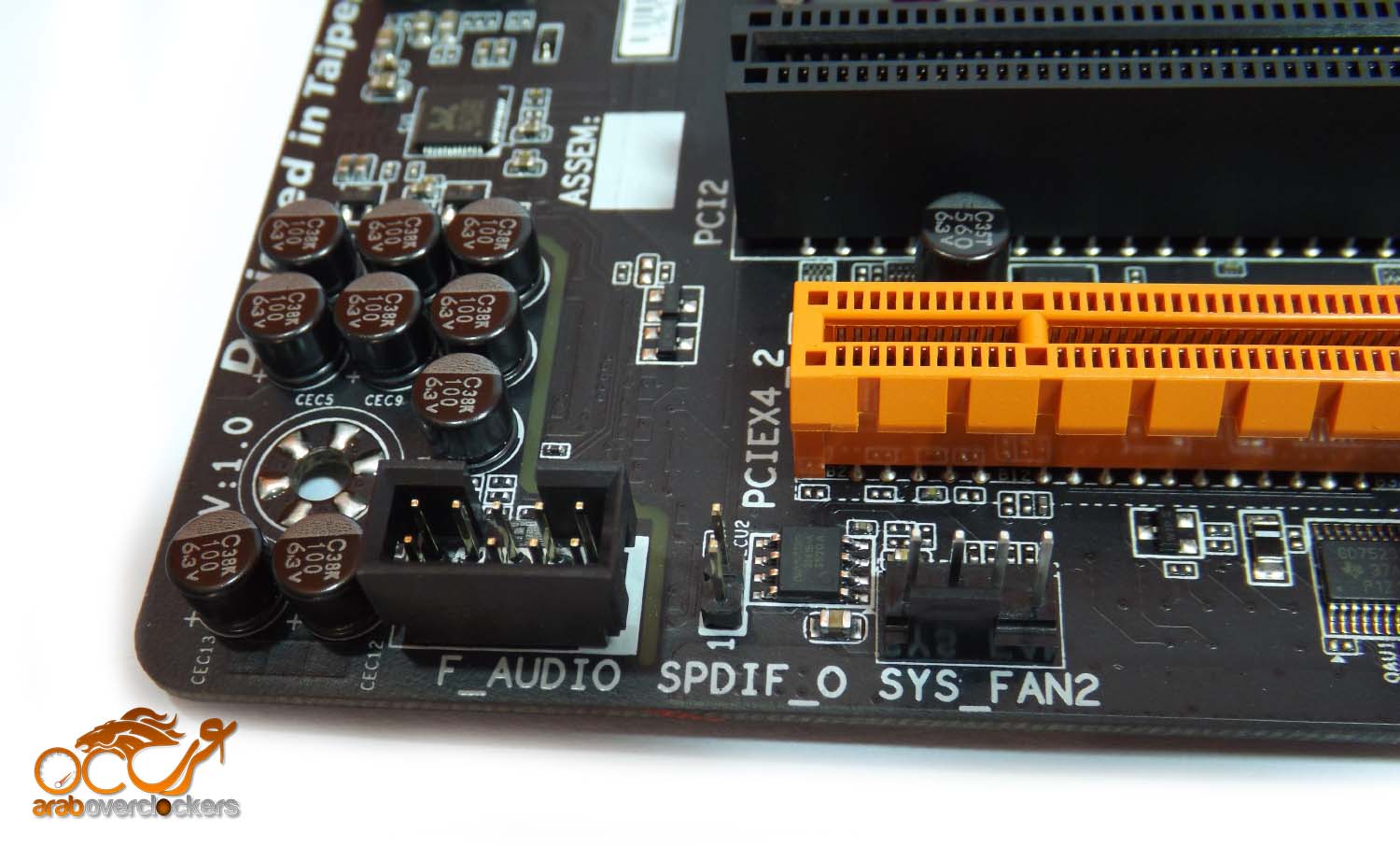

وفي أقصي اليسار نجد المنفذ الثاني لتوصيل المراوح و آخر لتوصيل منافذ الصوت الأمامية.

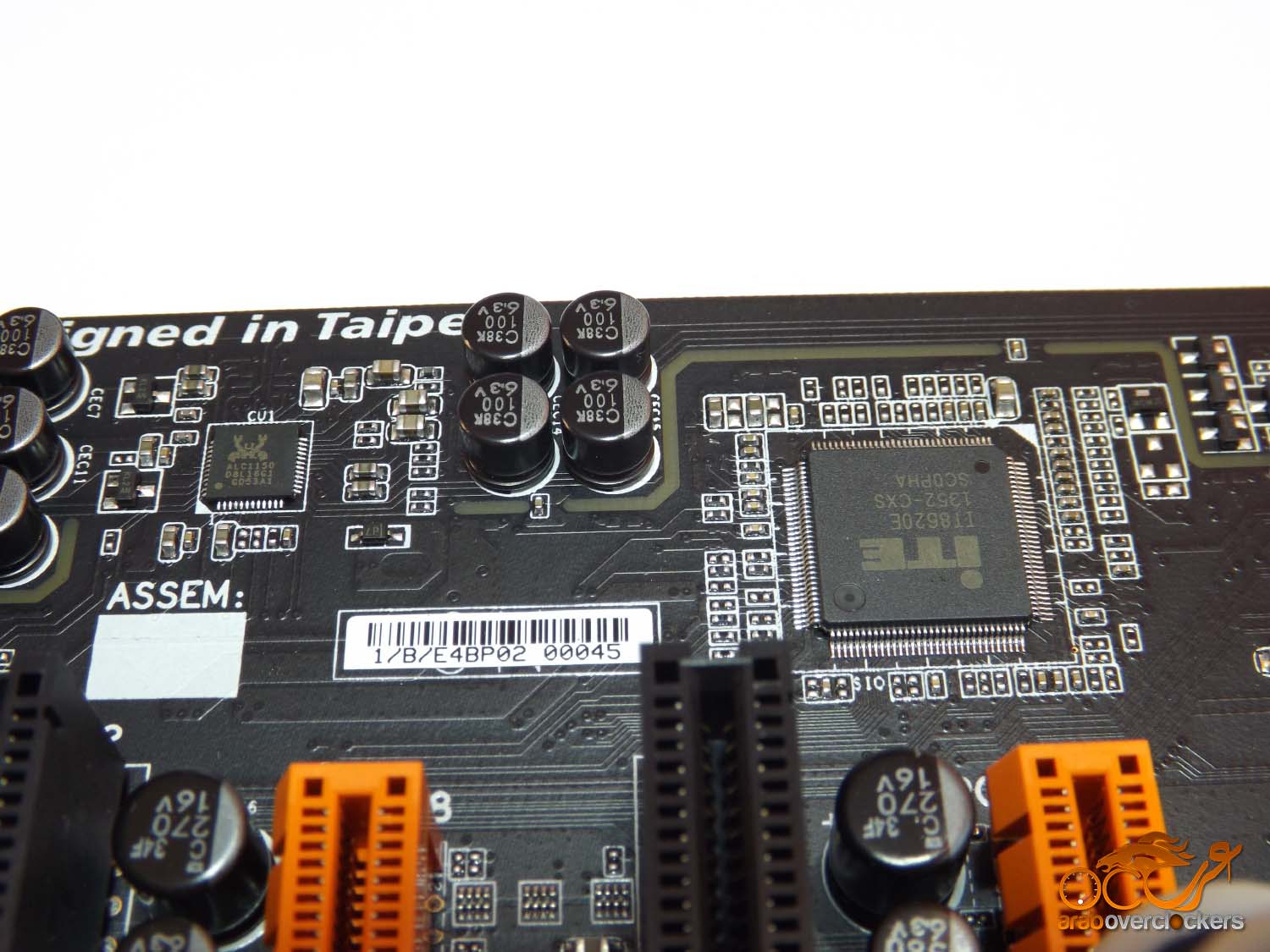

رقاقة ITE IT8620 التى تتحكم فى قراءات اللوحة المختلفة.
ونشاهد أيضآ الخط الفاصل الذي يفصل مكونات العالج الصوتي RealTek ALC1150 و دائرة الطاقة الخاصة به . قامت الشركة بفصل القناتين اليمني عن اليسري فى طبقات ال PCB لمنع التداخل والتشويش لتحسين جودة الصوت.

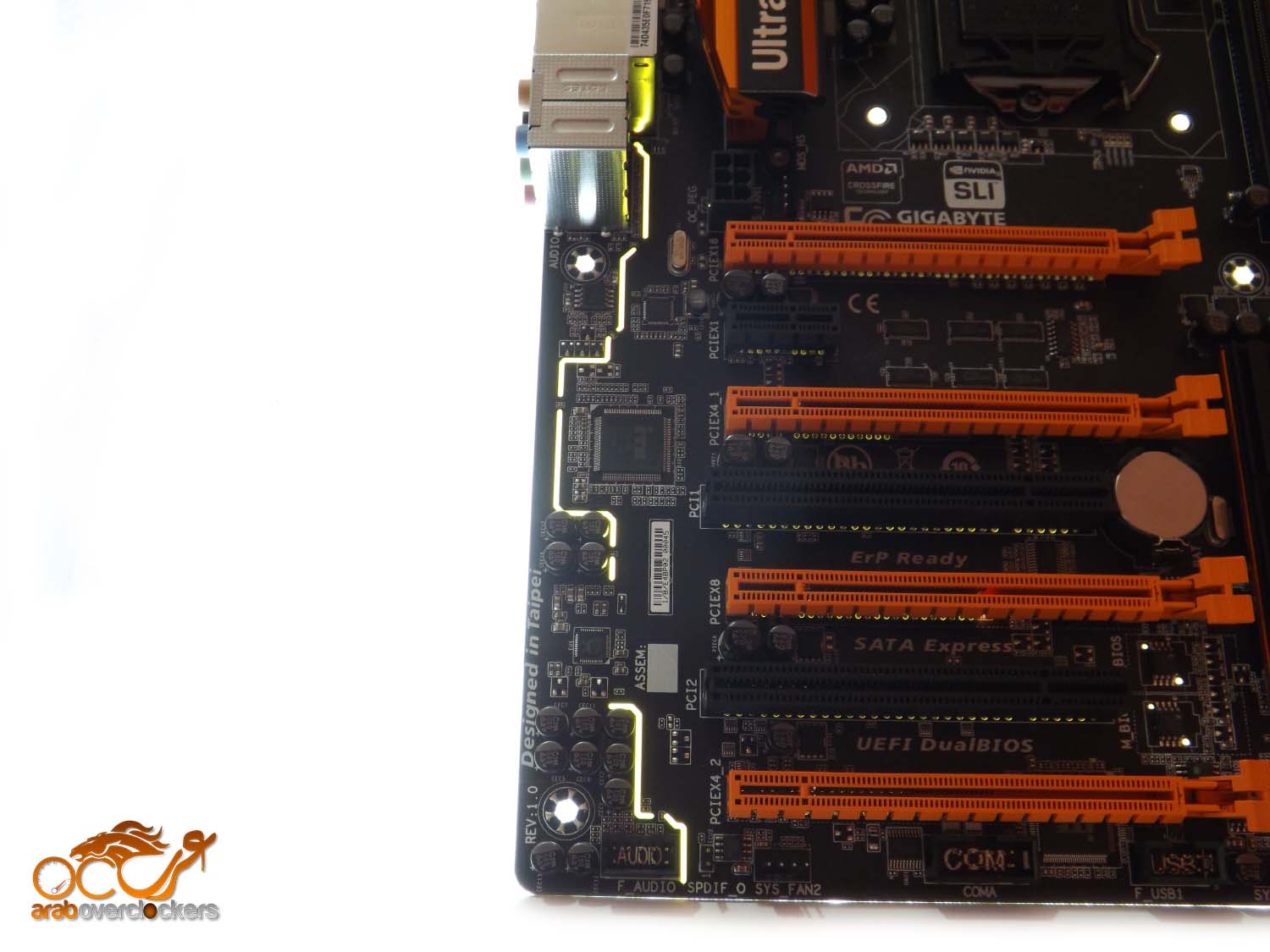

خط الإضاءة الذي يفصل البطاقة الصوتيه عن بقية اللوحه, في كل لوحات Z97 التي بها هذا الفصل يكون هنالك لمبات إضائة بالخلفية تعطي لمسه جمالية عند التشغيل لكن جيجابايت هنا والغريب انه لا توجد اي وحدات إضائة وما ترونه هنا هو مجرد بيان لشكل الاضائة لو كانت موجوده أصلاً حيث قمت بوضع لمية عادية خلف اللوحة.

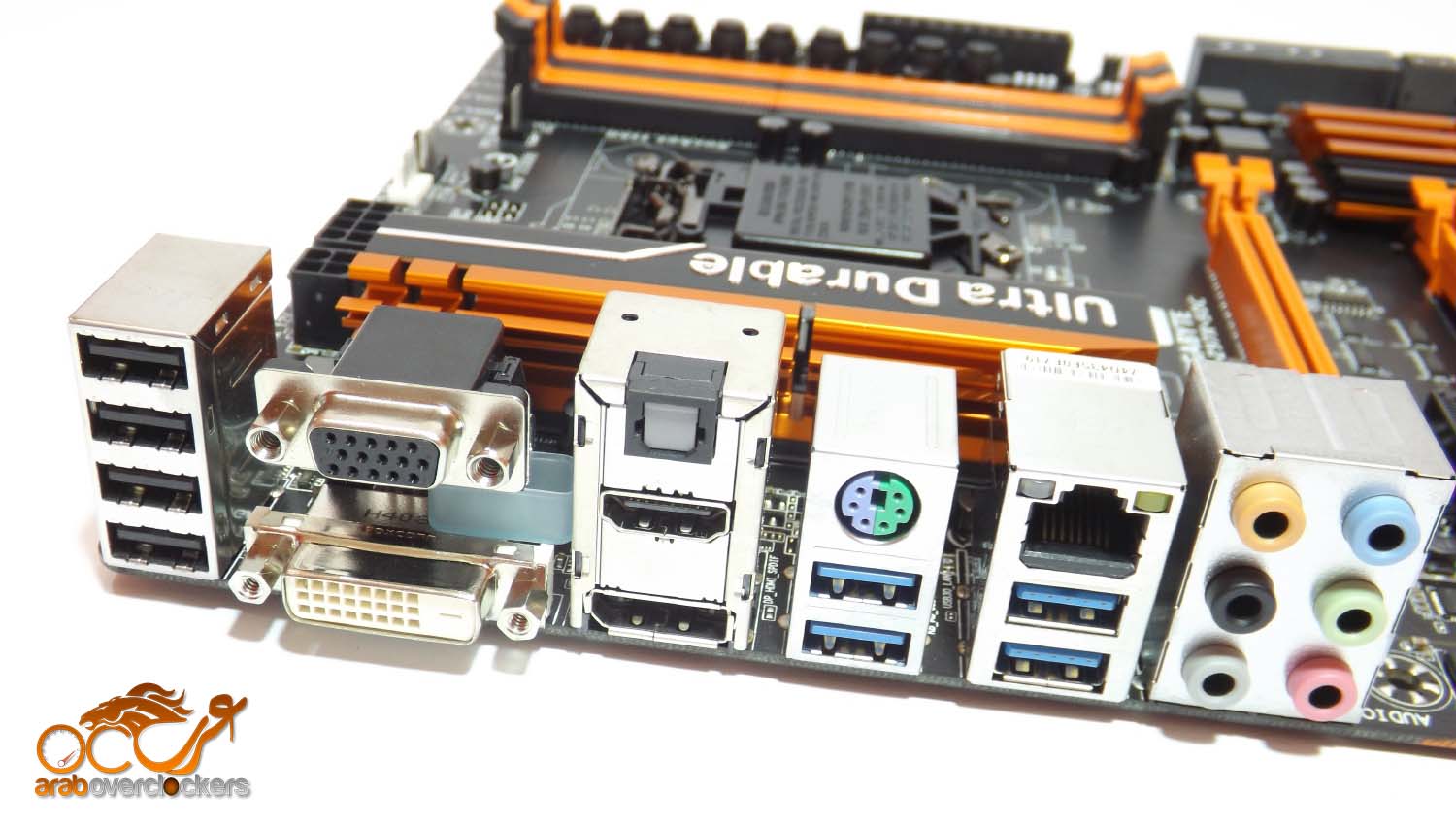

المواجهة الخلفية للوحة إعتيادية بسيطة إلى حد كبير فتحتوي على 4 منافذ USB2.0 و منافذ توصيل شاشات العرض بالمعالج الرسومي المدمج فيتواجد منفذ DVI-D وآخر D-SUB و آخر HDMI بالحجم الكامل وبالأخير منفذ Display Port1.2 بالحجم الكامل أيضآ. ونجد مخرج S/PDIF لتوصيل الصوت.
ثم نجد 4 منافذ USB3.0 يعلوهم منفذ Compo PS/2 لتوصيل لوحات المفاتيح أو فأرات التحكم . و بالطبع نجد منفذ للتوصيل بالشبكة الذي يتحكم به بطاقة الشبكة INTEL Gigabit المخضرم. و بالأخير نجد منافذ توصيل الصوت ويتحكم بهم المعالج الصوتي Realtek ALC1150.
