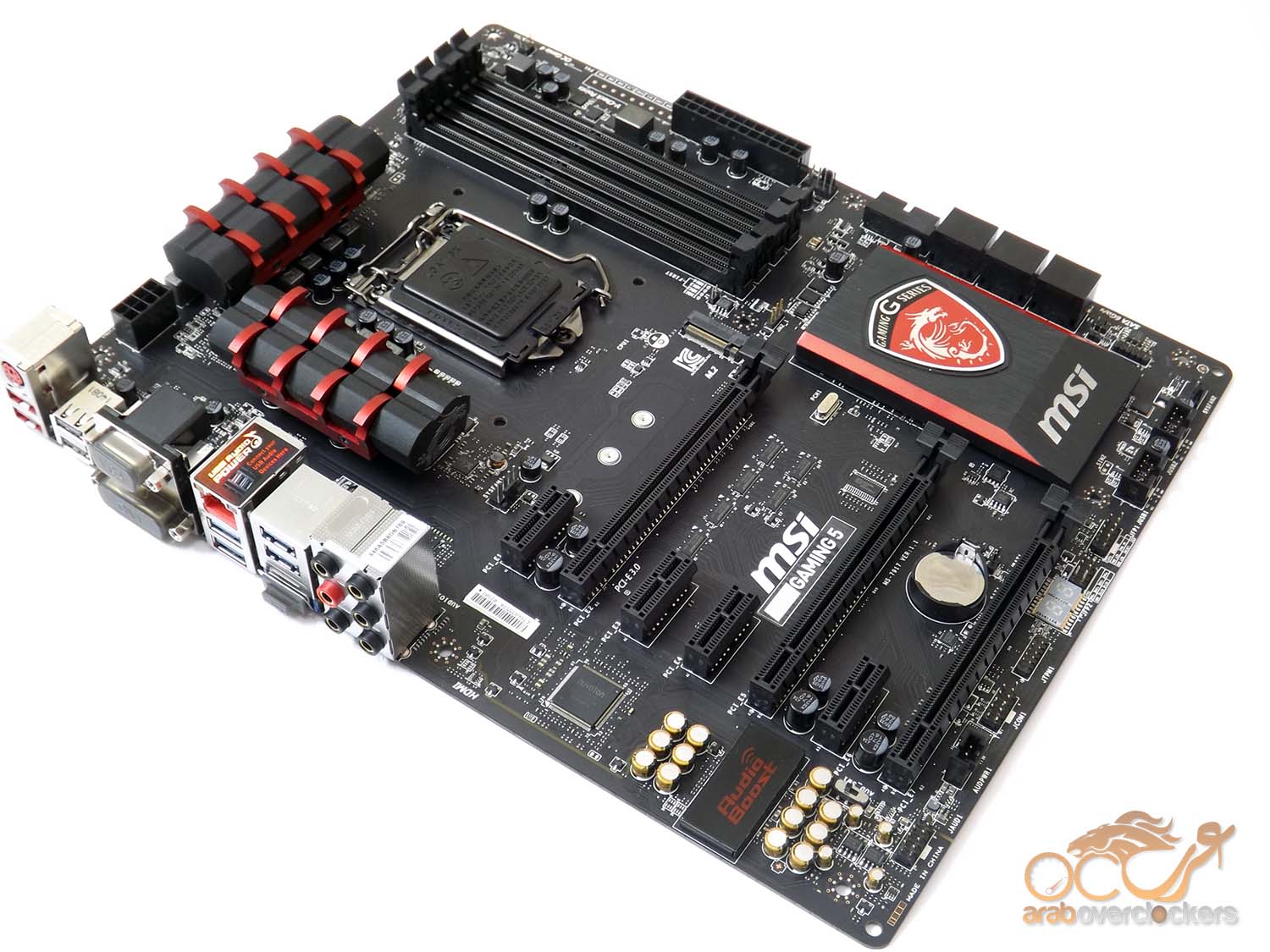

كما نرى فقد قامت MSI باعادة تصميم كاملة للوحاتها من سلسلة ال GAMING بما يتماشى مع الذوق العام للمستخدمين هذه الايام، فاللون الاسود هو الغالب على اللوحة مع بعض الخطوط باللون الاحمر والفضي في تجانس رائع، وتم طلاء واجهة اللوحة وخلفيتها بلون اسود غير لامع بدلا من البني الداكن الذي كانت MSI تستخدمه في لوحاتها السابقة والذي لم يحوز اعجاب الكثير من المستخدمين وانا منهم.

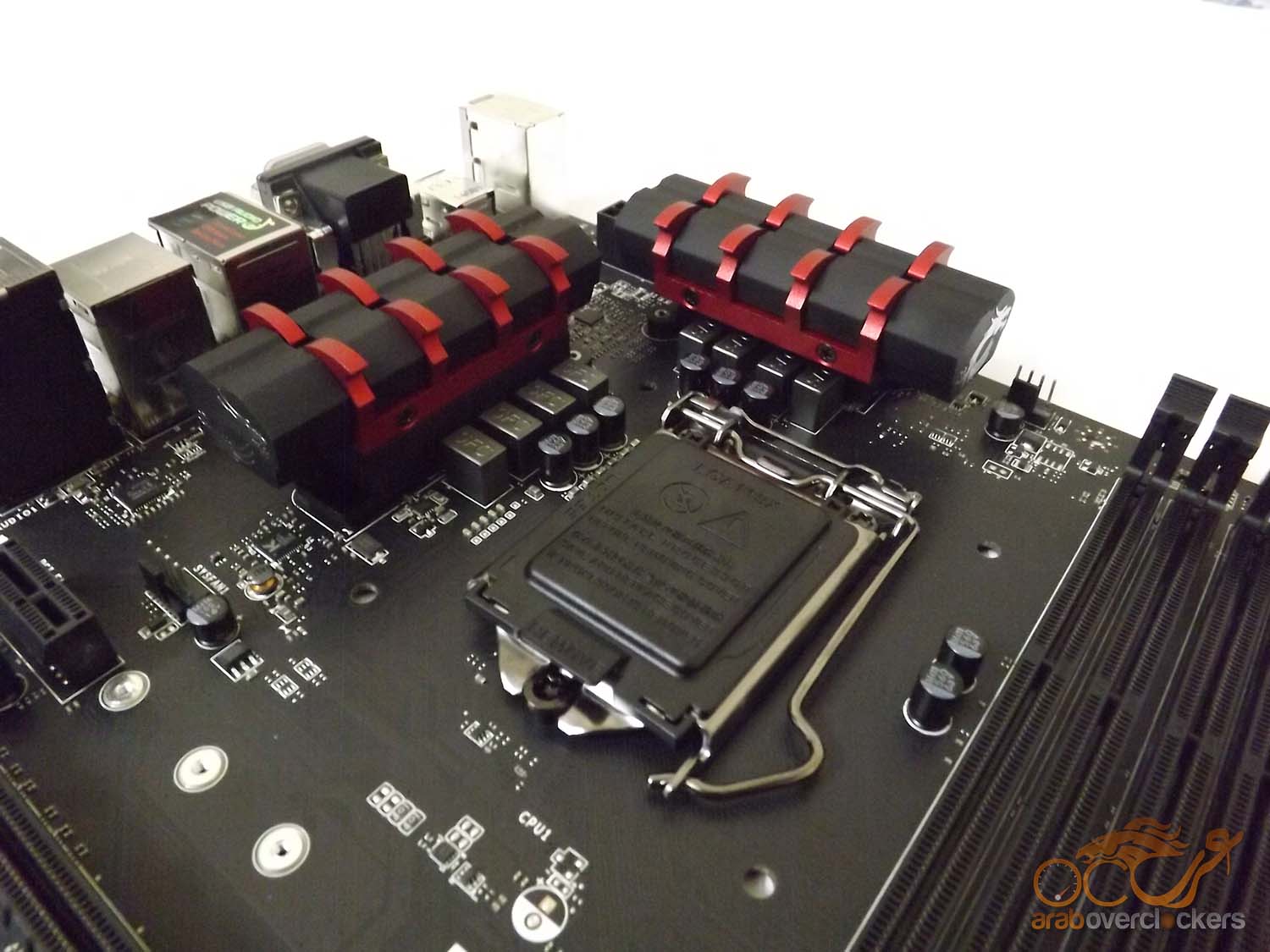

الجزء الامامي “حول المقبس” مفتوح مع وجود مشتتين باللون الاسود والاحمر على شرائح ال VRM، تصميم هذه المشتتات يشبه مخالب التنين وهو ما استوحت منه MSI الكثير عند تصميم هذه السلسلة واغلب منتجاتها، فشعار Red Dragon اي التنين الاحمر هو الشئ المميز والمشترك بين جميع اجهزة وملحقات MSI الخاصة لمحبي الالعاب.

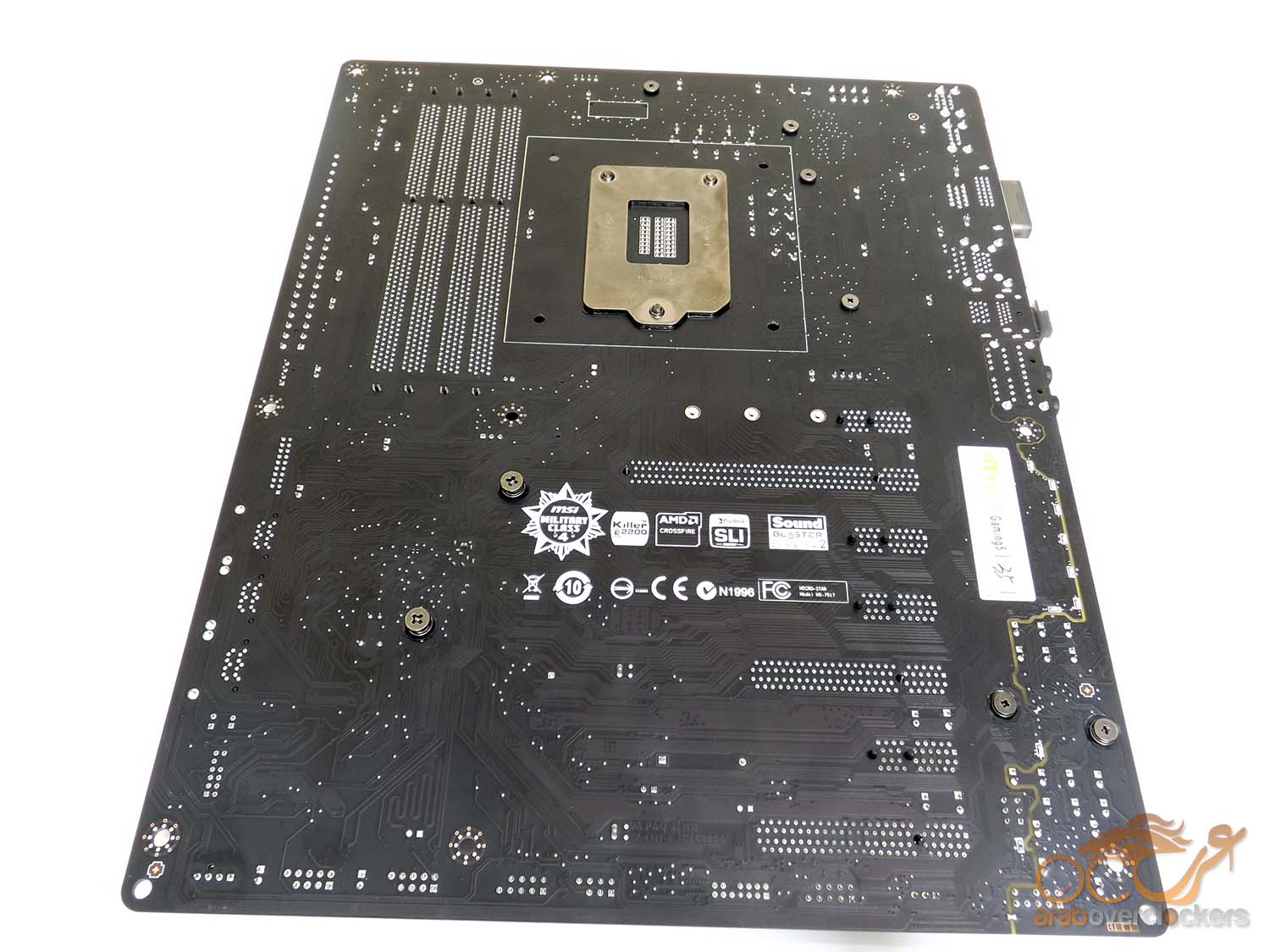

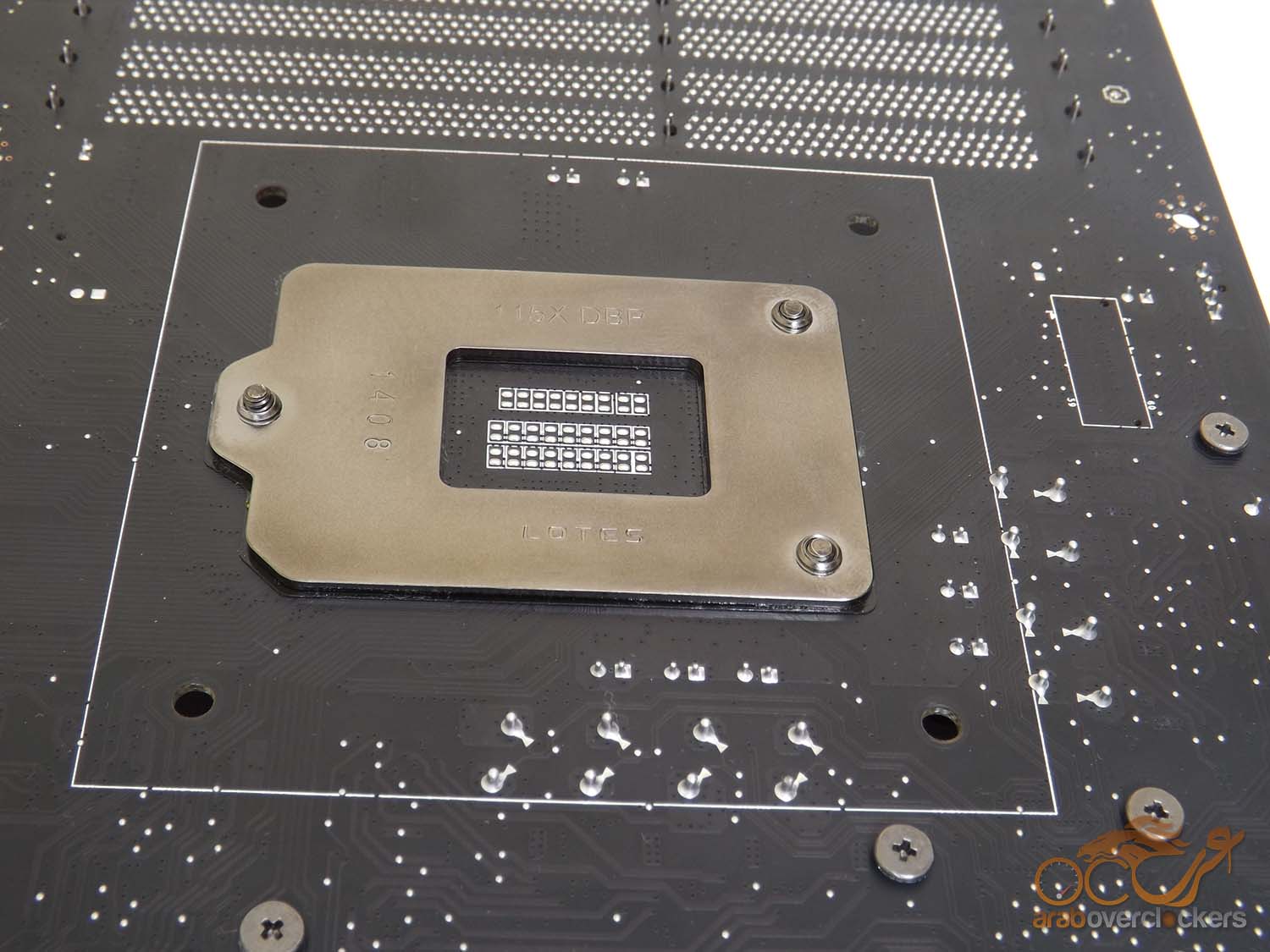

اما الجهة الخلفية لمقبس المعالج فلا تحتوي على الكثير سوى القطعة الحديدة الحامية والتي تقوم بمهمة تثبيت المقبس ايضا.

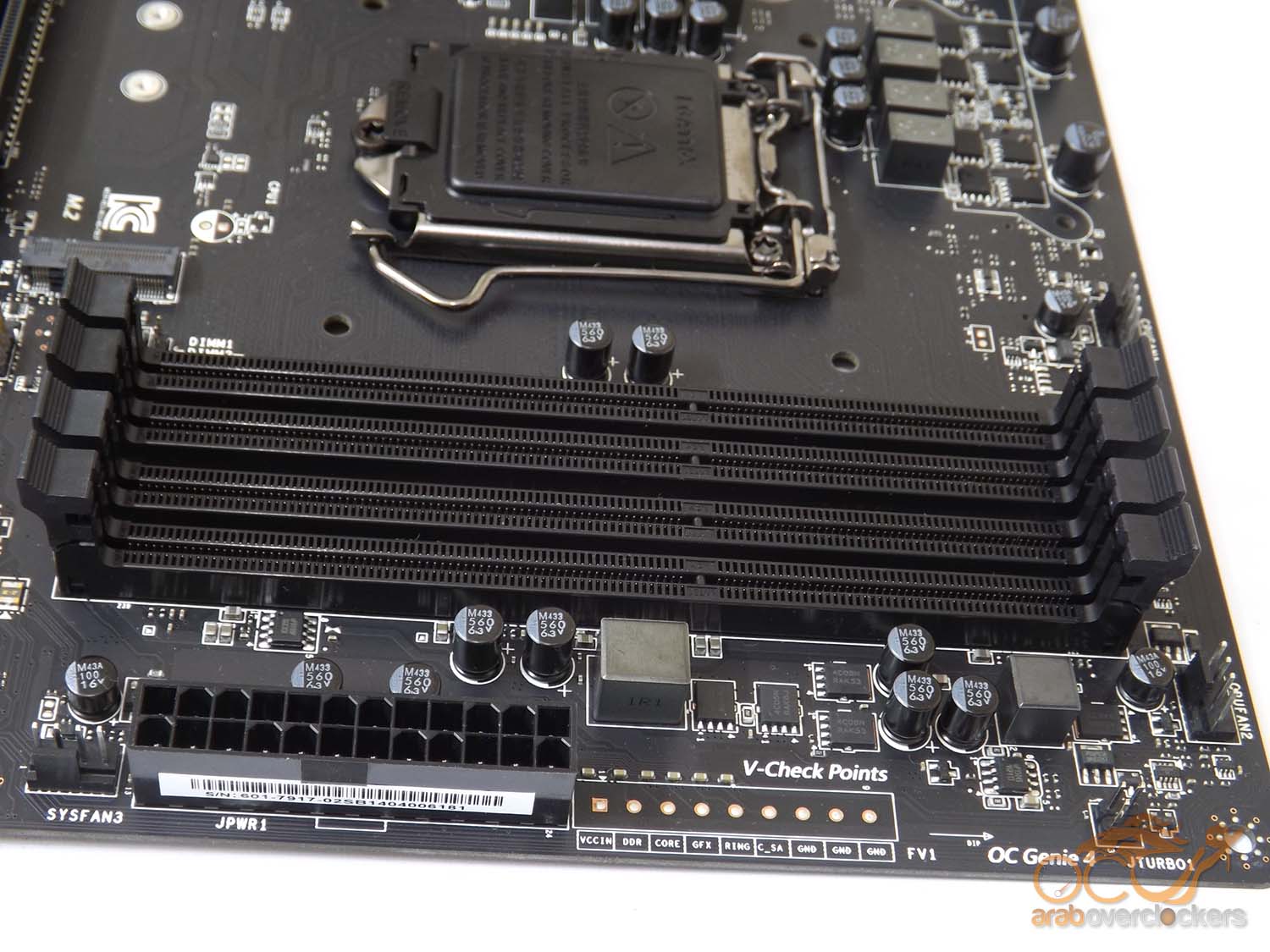

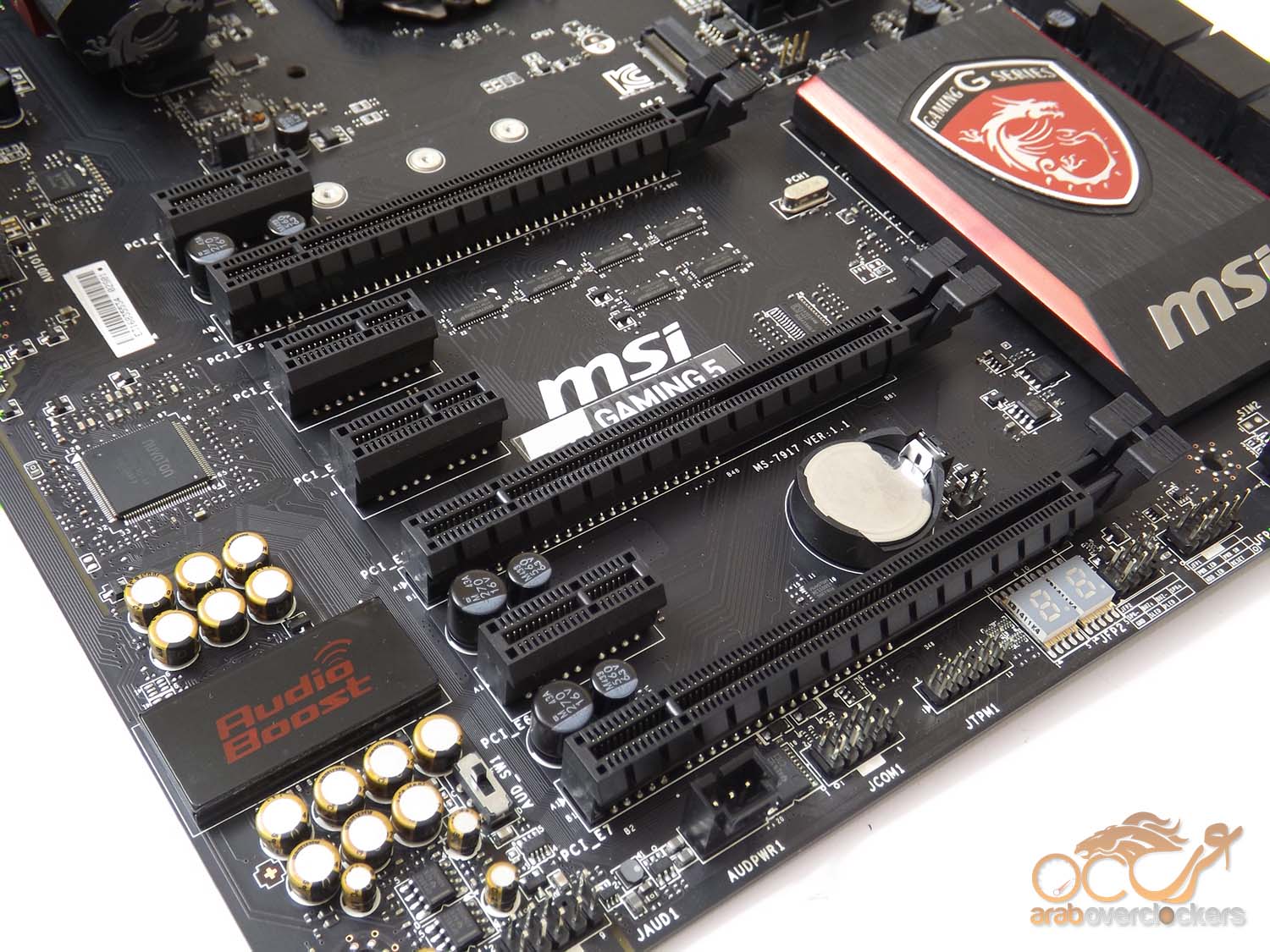

تأتينا لوحة MSI GAMING 5 بفتحات “شقوق” التوسعة الاساسية، وهي 3 فتحات PCIe 3.0 x16 واربعة فتحات PCIe 2.0 x1، كما تحتوي على اربعة فتحات للذواكر من نوع DIMM ثنائية القنوات “Dual Channel” وهي قادرة على دعم ذواكر بسرعة 3200 ميجاهرتز واعلى.

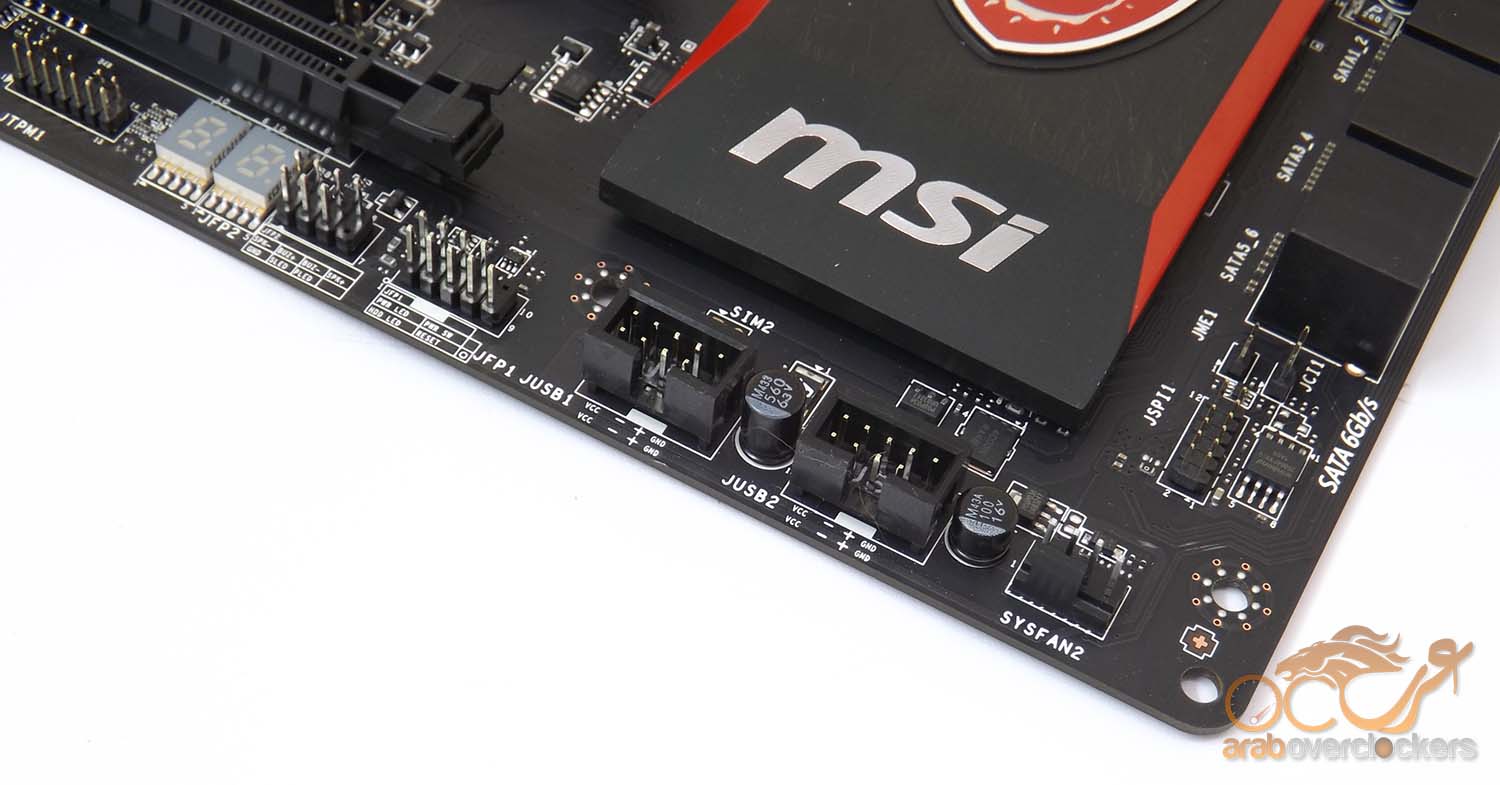

وفي الجزء السفلي من اللوحة نجد مقابس التوصيل المعتادة كفتحات توصيل ال USB والصوت، بالاضافة الى مقبس جديد لتوصيل كابل امداد الطاقة للبطاقة الصوتية بتقنية Audio Boost، كما نجد فتحات توصيل اللوحة بالصندوق “الكيسة” بالاضافة الى وجود 5 منافذ على اللوجة لتوصيل المرواح وتدعم هذه المنافذ تقنية PWM وتتيح لك اللحو التحكم فيها من خلال ال BIOS او من خلال نظام التشغيل عبر برنامج مرفق مع اللوحة.

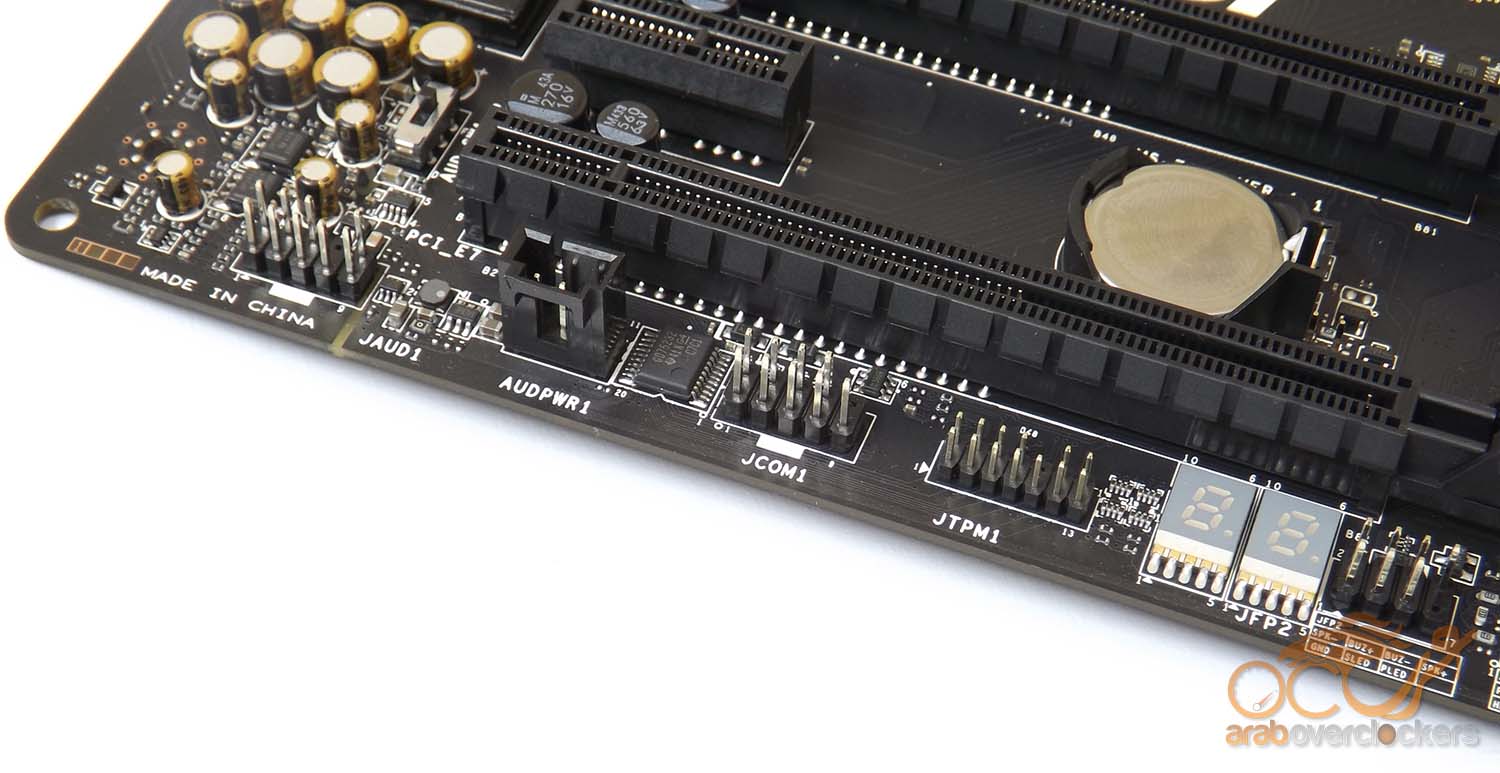

كما نشاهد ايضا شاشة رقمية مكونة من خانتان، حيث نستطيع الاستدلال بالارقام التي تعرضها الشاشة لمعرفة حالة اللوحة حين تشغيلها او نوع الخطأ “المشكلة” اذا توقفت عن العمل. وتتعدى وظيفة الشاشة الى قراءة درجة حرارة المعالج بمجرد ان ينتهى الجهاز من الاقلاع.

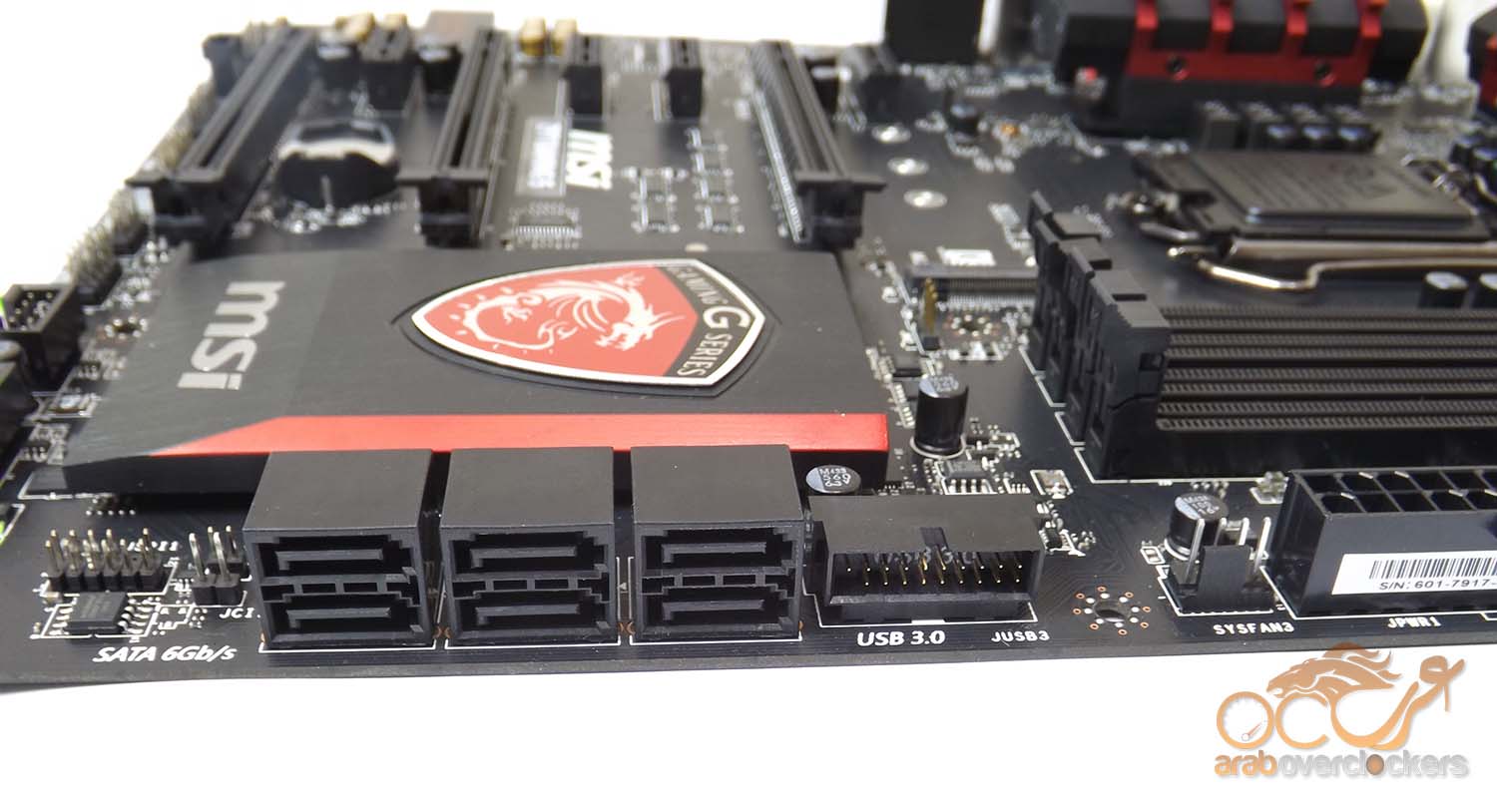

وكما نرى تحمل لوحة MSI GAMING 5 عدد 6 منافذ SATA 6 Gb/s بالاضافة الى منفذ USB 3.0 للتوصيل الى لوحة الصندوق “الكيسة” الامامية.

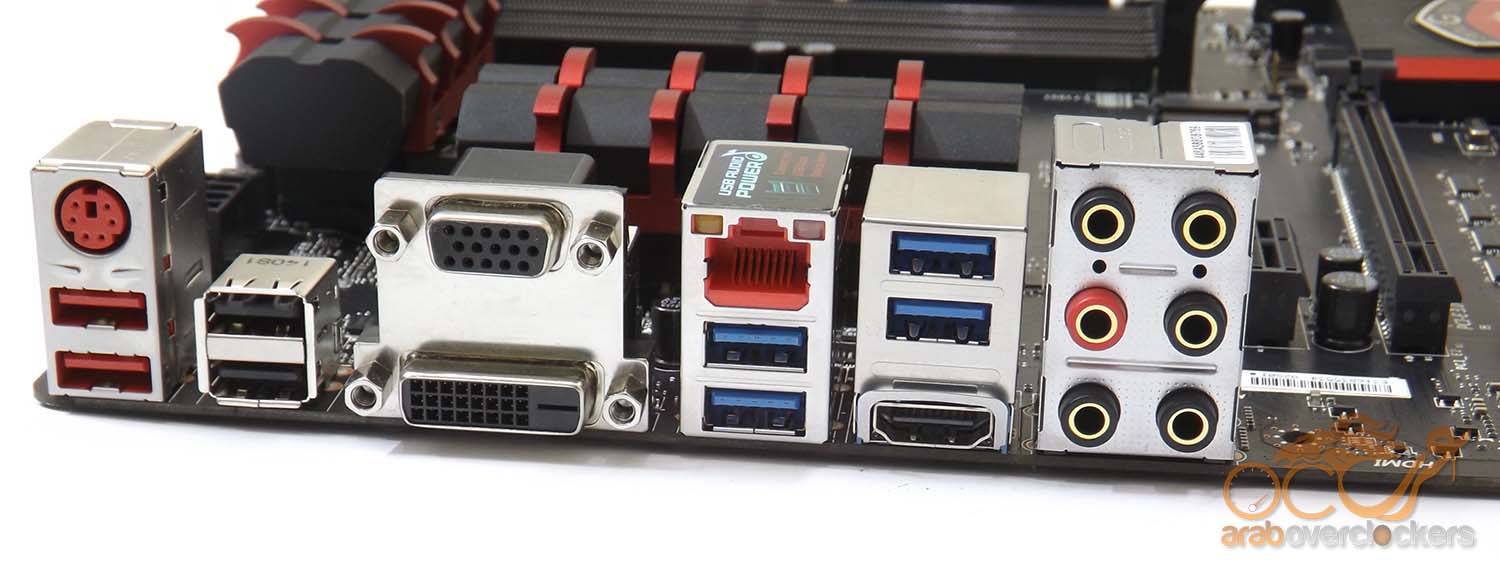

اما الجهة الخلفية للوحة فتحمل العديد من المنافذ المعتادة، فهناك منافذ DVI و HDMI و VGA للتوصيل الى اجهزة العرض، ومنفذ وحيد للشبكة من نوع Killer NIC، ولم تبخل MSI في تزويد لوحتها بمنافذ USB بأربعة منافذ USB 3.0 (باللون الازرق) ومنفذا USB 2.0 (باللون الاسود) ومنفذا USB 2.0 عالي السرعة والاستجابة (باللون الاحمر) للاستخدام مع ملحقات الالعاب الاحترافية كلوحة الكتابة والفأرة، بالاضافة الى منفذ PS2.
ثم نجد المنافذ الصوتية وهي ثمانية القنوات “7.1” بتقنية الصوت عالي الوضوح.
