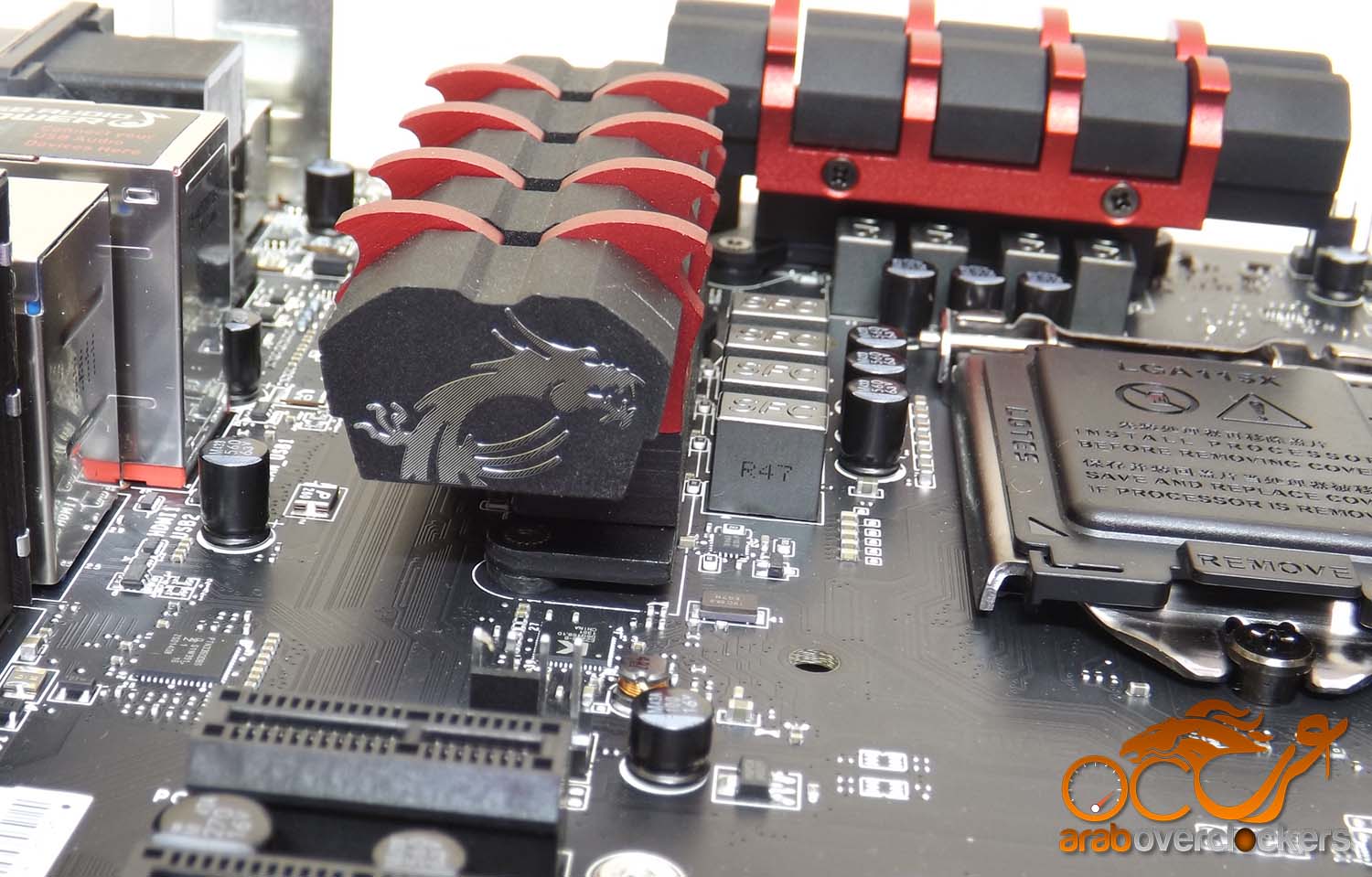

كنا قد تحدثنا في بداية عرضنا للوحة عن التصميم الجديد والذي حرصت MSI على اظهاره بشكل جيد في لوحتها GAMING 5 جنبا الى جنب مع باقي التغييرات الاخرى، فكما سبق ان ذكرت استوحت الشركة تصميم مشتتات ال VRM من مخالب التنين وحي كما نرى في الصورة تبرز باللون الاحمر على باقي المشتت الذي يأتينا باللون الاسود في تناغم جميل، وفي نهاية كل مشتت تطل علينا رأس التنين باللون الفضي، وهو امر محبب خصوصا اذا كنت ممن يقومون بتعديل صناديق الحاسب، فسوف يضفي الشكل العام للوحة منظرا مبهرا الى الجهاز داخل الصندوق.

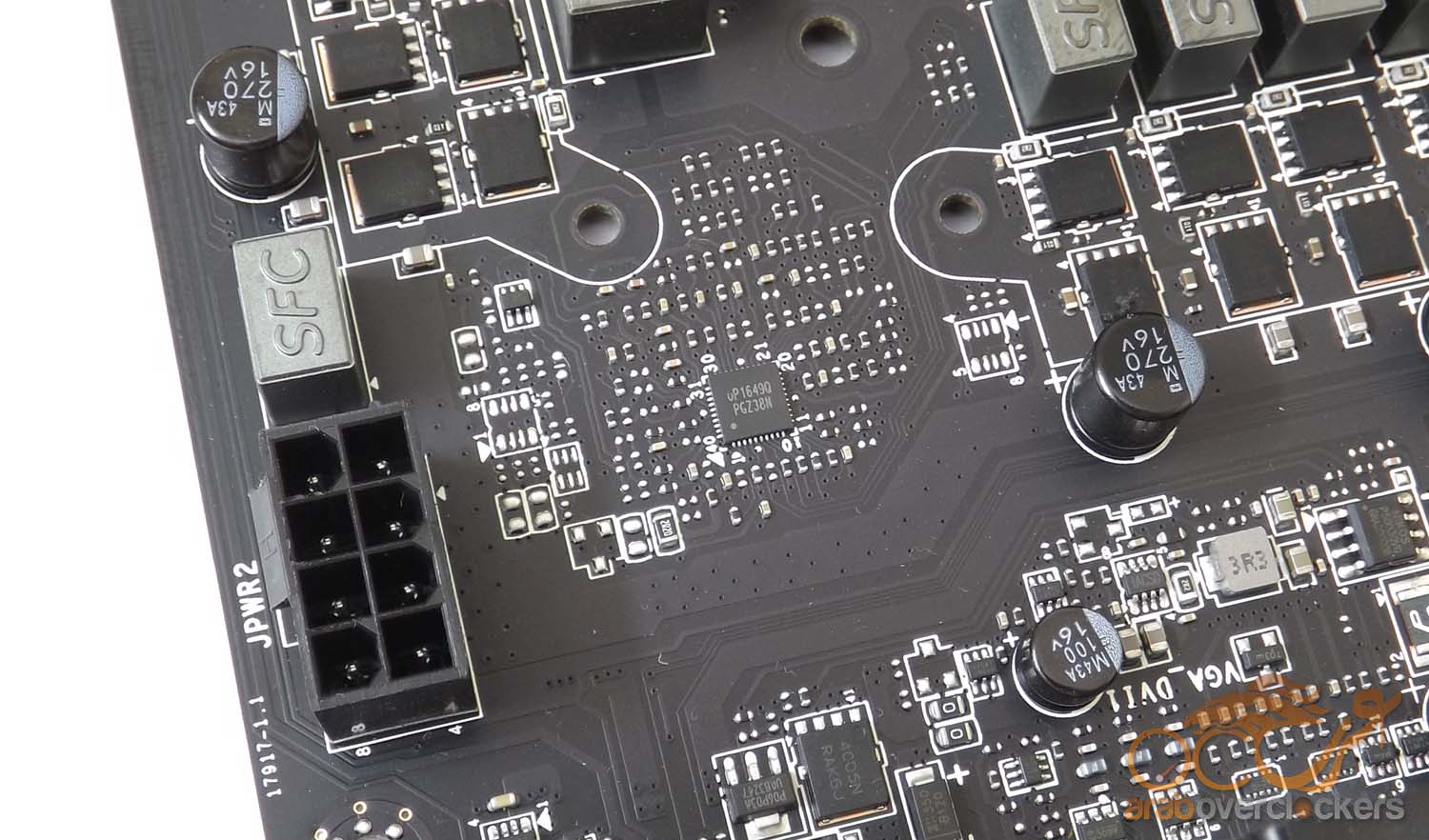

وبين مشتتات ال VRM نجد المتحكم الخاص بها وهو نوع من اشباه الموصلات “UPI Semiconductor” يقوم بالتحكم في دائرة الطاقة “phase” الخاصة بال VRM وفي لوحتنا هذه نجد تصميم 8-phase الذي يعتبر كافي جدا حتى لعمليات كسر السرعة.

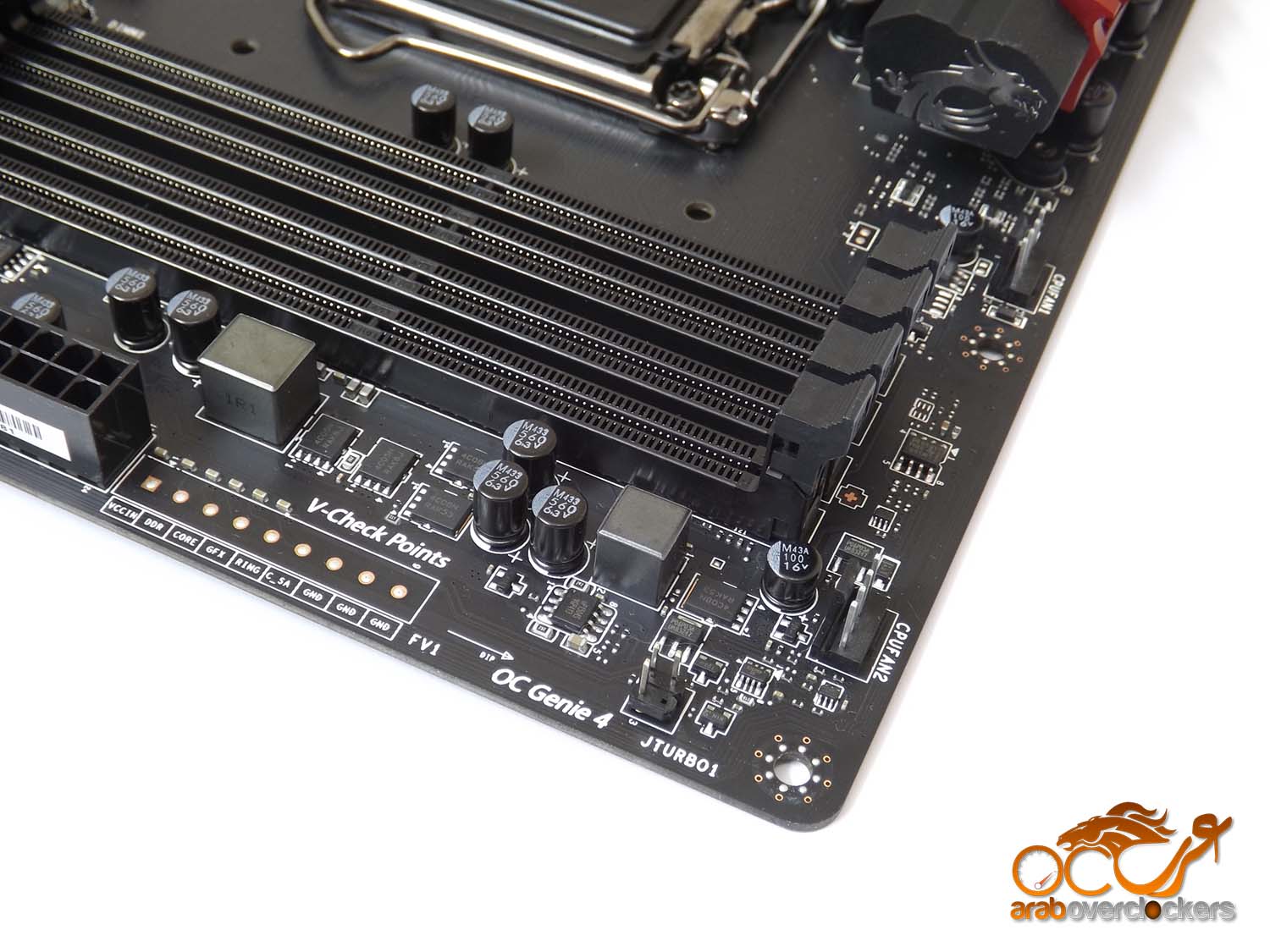

وبجانب مقابس الذواكر نجد المتحكم الخاص بها وهو ثنائي “dual-phase” وسيكون كافي وعلى استعداد لتوفير كل ماتحتاج اليه الذواكر من طاقة للوصول بها الى الى الحد الاقصى.

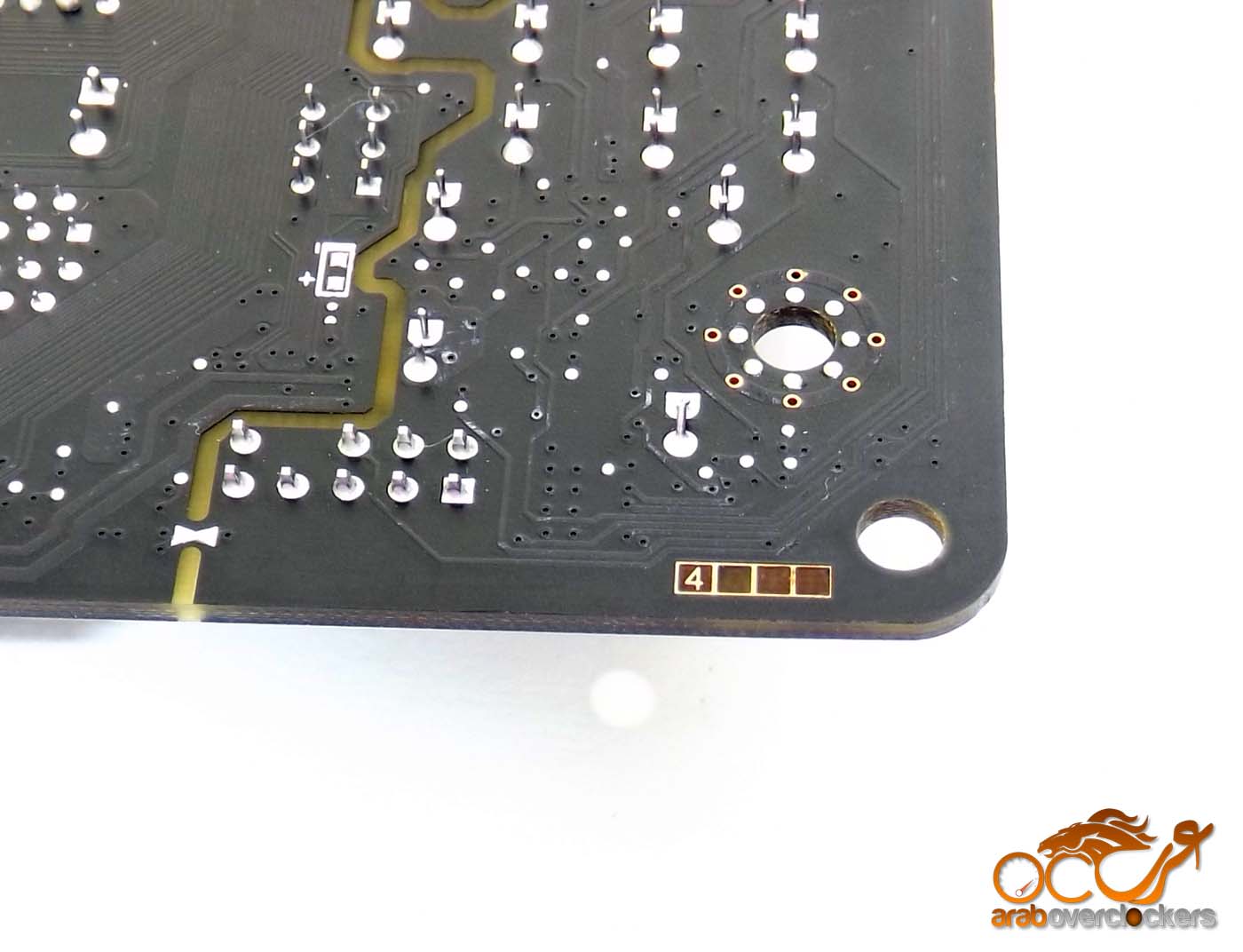

واحدة من الاشياء المثيرة للاعجاب والملفتة للانتباه بخصوص لوحة MSI GAMING 5 هو ان كل هذه المكونات وضعت على لوحة “PCB” رباعية الطبقات فقط، وقد قامت الشركة بطباعة عدد الطبقات على كلا جهتي اللوحة.
هل ترون هذا الخط الاصفر الذي يظهر بوضوح؟ هذ هو الخط العازل لبطاقة الصوت المدمجة لكي لا يحدث اي نوع من التداخل يؤدي الى انخفاض جودة الصوت.

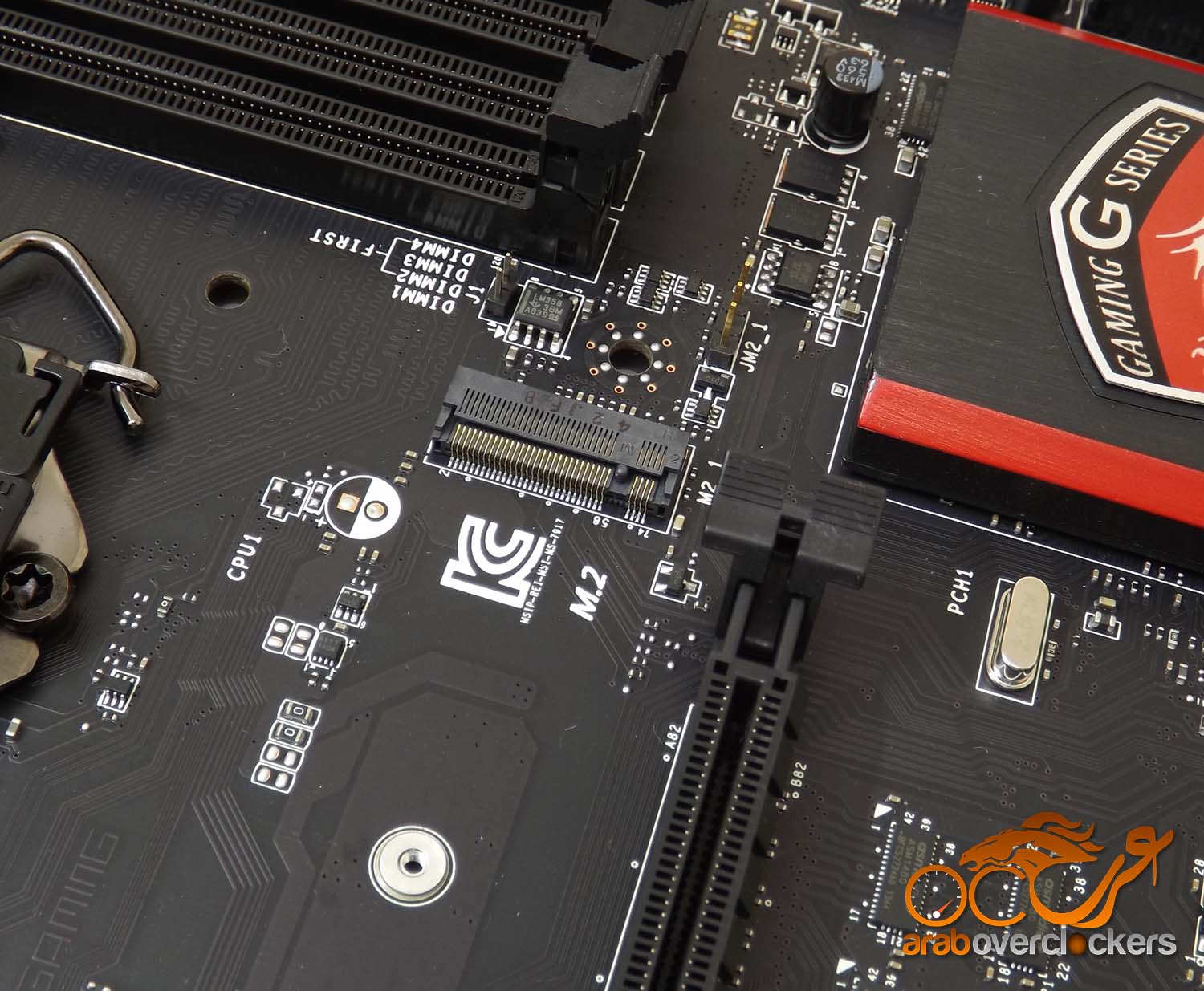

وتظهر لنا في الصورة التالية المنفذ الاسطوري الجديد M.2 SATA وسيظهر هذا المنفذ في اغلب لوحات الجيل الجديد، ويجب على المستخدم العلم ان استخدام هذا المنفذ يقوم بتعطيل منفذي SATA.

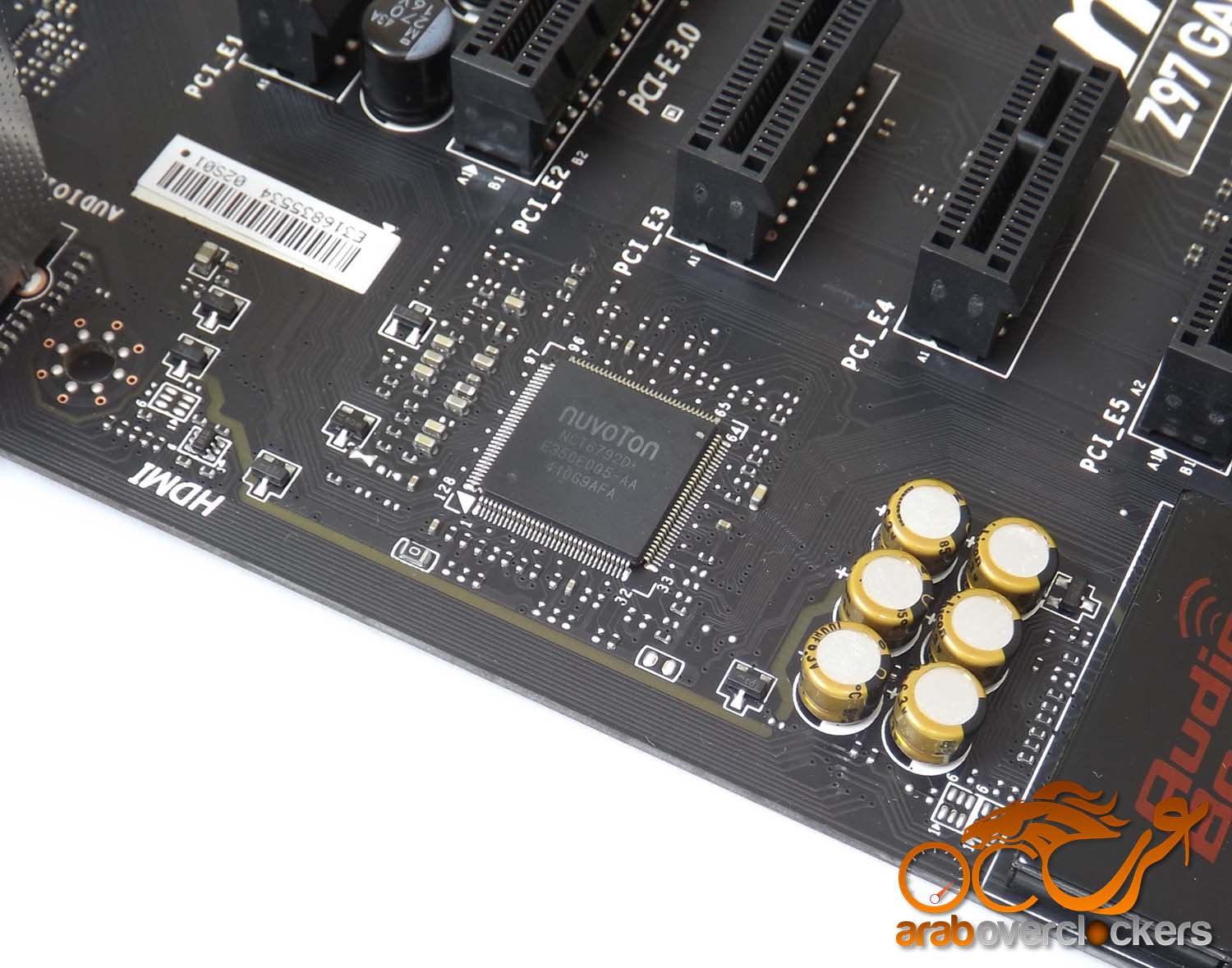

يظهر لنا هنا متحكم “رقاقة” الادخال والاخراج “I/O” من نوع Nuvoton NCT6792D وهي المسئولة عن التحكم في جميع وظائف الاداخل والاخراج على اللوحة بالاضافة الى التحكم في عمل المرواح وكذلك منفذ PS2.

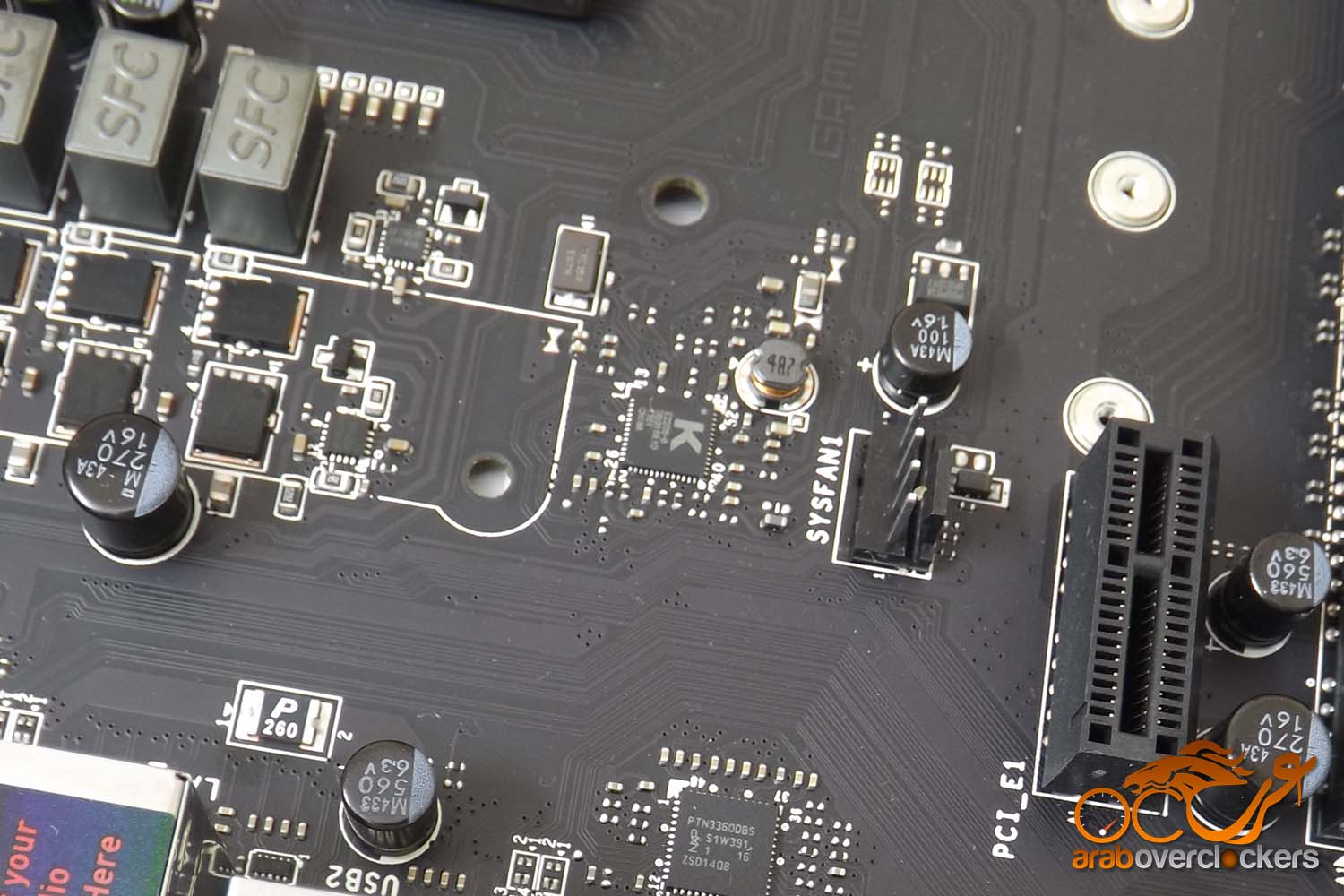

في الصورة الاخرى يظهر لنا متحكم الشبكة من نوع KIllerNic E2205 ولمن لا يعرف فهذا المتحكم يعد افضل المتحكمات المتوفرة ويعلم قيمته جيدا المستخدمون الذي يقومون باللعب على الشبكة، حيث يحافظ على زمن استجابة ويعطي اقل PING ممكن بالاضافة الى سرعته العالية في نقل البيانات.

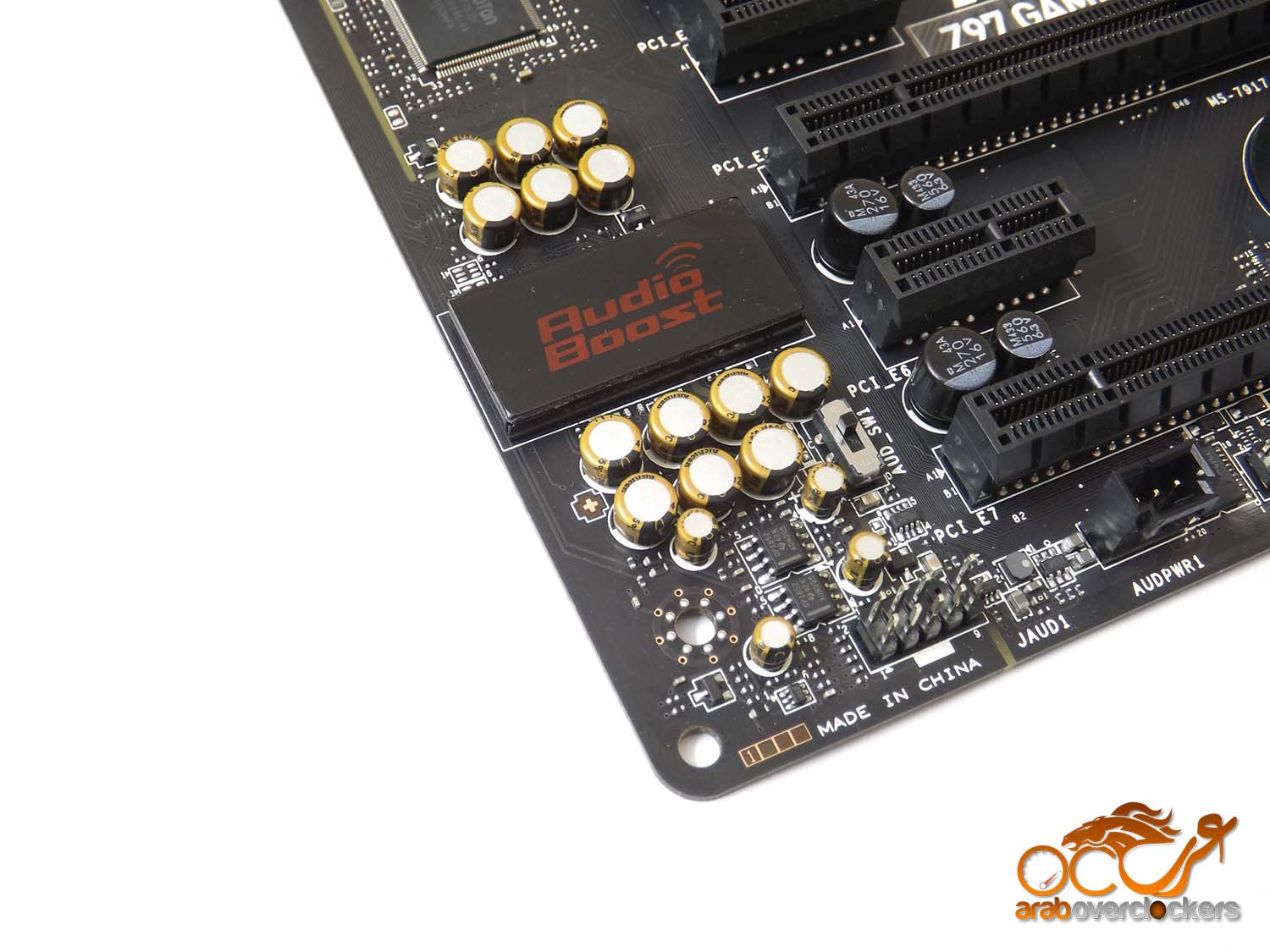

ها اقد اتينا لبطاقة الصوت المدمجة اخيرا، لا اريد التحدث عن العديد من التفاصيل (سأتركها للمراجعة الكاملة)، تأتي بطاقة الصوت بتقنية “Audio Boost” التي تعمل على تحسين وتضخيم الصوت وكما ذكرت من قبل فأننا نستطيع امداد هذه البطاقة بالطاقة الازمة من خلال الكابل المخصص لذلك حتى نحصل على افضل اداء ممكن خصوصا مع سماعات الرأس الاحترافية، ويتم تشغيل خاصية الامداد بالطاقة من خلال زر يتواجد بجانب المكثفات (كما يظهر بالصورة).
ويحيط بالبطاقة الصوتية خط اصفر اللون لعزل الدائة الصوتية (كما ذكرنا من قبل) عن باقي مكونات اللوحة حتى لا تتداخل الاشارات الكهربية مع المكونات الصوتية لكي يحصل المستخدم على افضل تجربة صوتية بدون تشويش، كما تعتمد البطاقة على تقنية “Sound Blaster Cinema 2” لتحسين جودة اخراج الصوت والتحكم به وفقا لوضعية الاستخدام.
كانت هذه هي نهاية جولتنا المصورة مع لوحة MSI GAMING 5 الجديدة، وما هي الا ايام قليلة حتى تخرج مراجعتنا الكاملة للوحة شاملة الكثير من التفاصيل بالاضافة الى اختبارات الاداء الكاملة ومقارنتها بالجيل القديم من لوحات Z87 لنرى هل هناك فرق حقيقي ام انها مجرد بضع اضافات مع اعادة تسمية.
