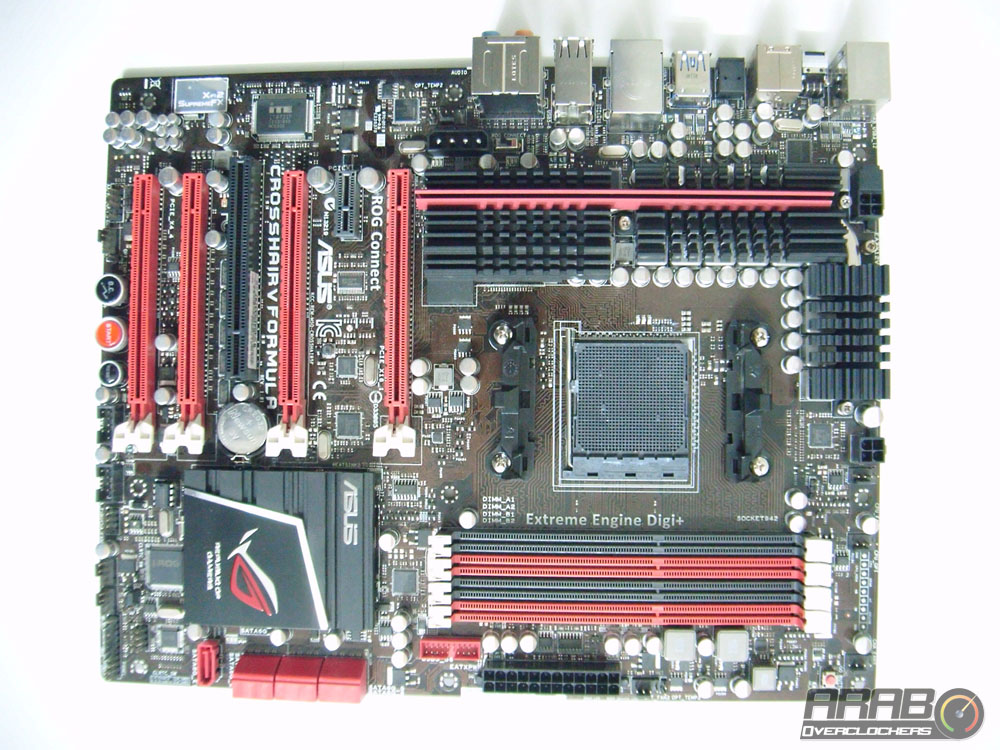

ها هي اللوحة بعد اخراجها من الصندوق تطل بالونها المميزة بداية من البني الداكن الذي يغطي PCB كاملة مرورا بالاحمر لشقوق PCIe واحدى قنوات الذواكر انتهاء باللون الاسود لبقية شقوق التوسعة واحدى قنوات الذواكر ايضا . والملفت للنظر هو تداخل الالوان الخاصة بالمشتتات وهي مزيج من الاحمر مع الاسود وهو اللون المخصص لسلسة لوحات وملحقات ROG جمهورية اللاعبين .
تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها ، اختارت الشركة مكثفات صلبة Solid CAP لاستخدمها كمكون اساسي مما يساعد في عملية كسر السرعة واطالة لعمر الاستخدام ، ليس هذا كل شئ فكل المكونات الداخلة في صناعة هذه اللوحة تعد من افضل واجود المكونات وقد كانت الشركة حريصة في هذا . وكما نلاحظ فإن اللوحة اتت في حجم ATX عريض لكي تسمح بالمزيد من الاضافات عليها .

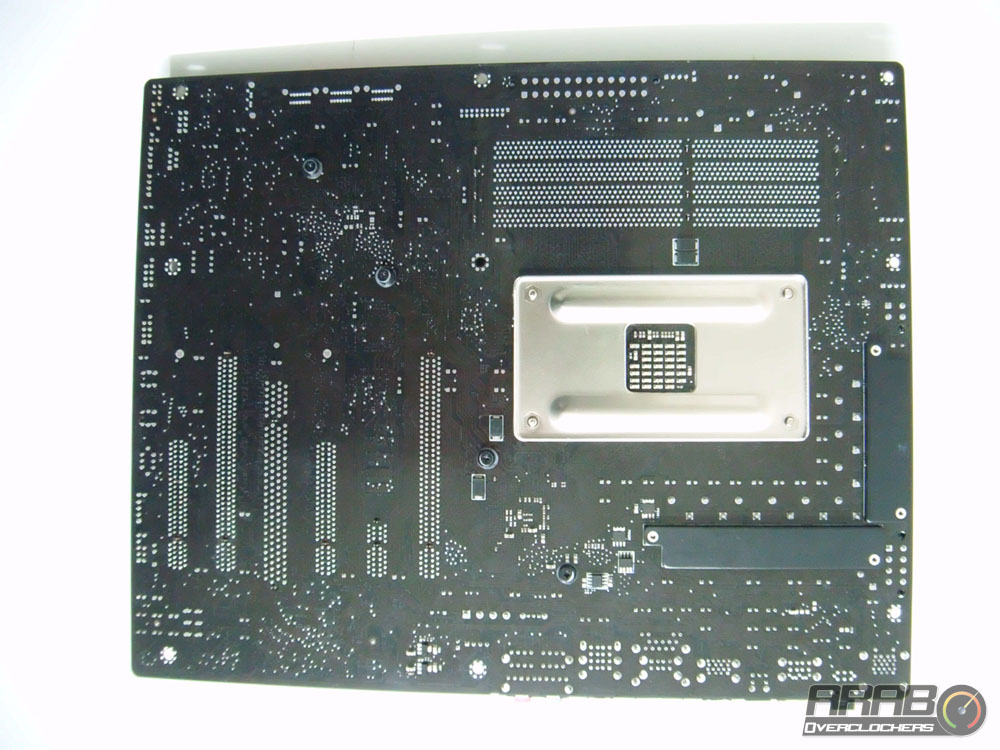

اما الجهة الخلفية لللوحة ،لا يوجد الكثير للحديث عنه فاللون البني يكسو كل اللوحة وهناك القطعة المعدنية المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (تسع فتحات) وهذا يبين الحجم الكبير لللوحة ، ولاجل تركيب مشتت اخر غير قياسي يجب فك هذه القطعة المعدنية لتركيب قاعدة المشتت .
ملاحظة مهمة كما تلاحظون فأن هناك قطعتان من المعدن باللون الاسود بشكل حرف L وهما لتثبيت المشتت العلوي للوحة وفي نفس الوقت تبريد التوصيلات السفلية .

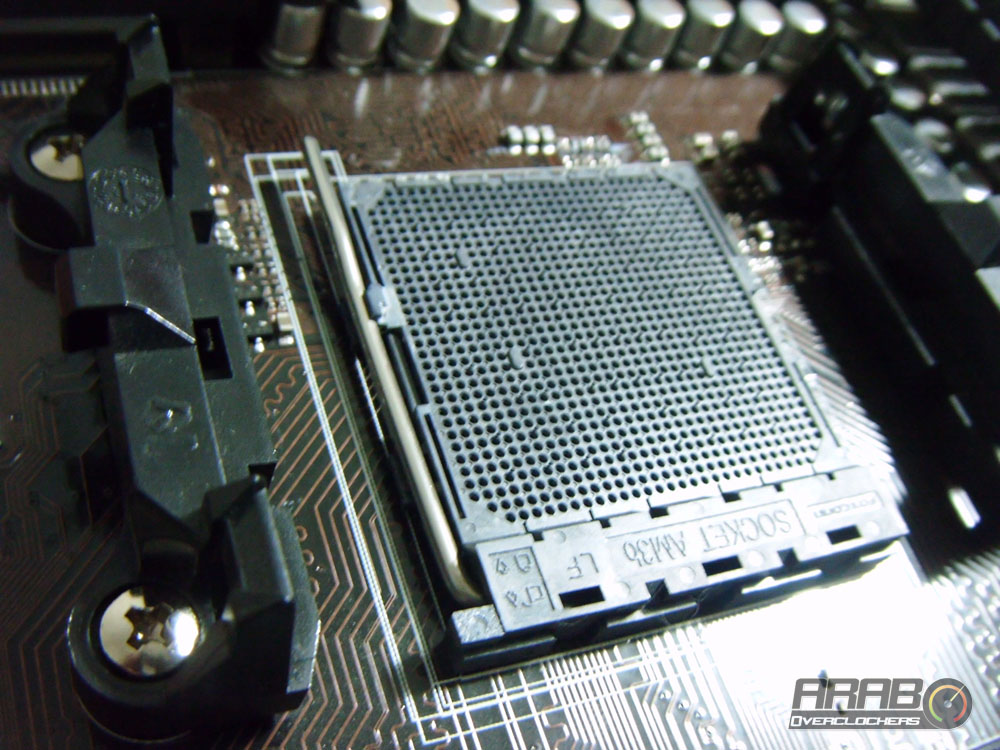

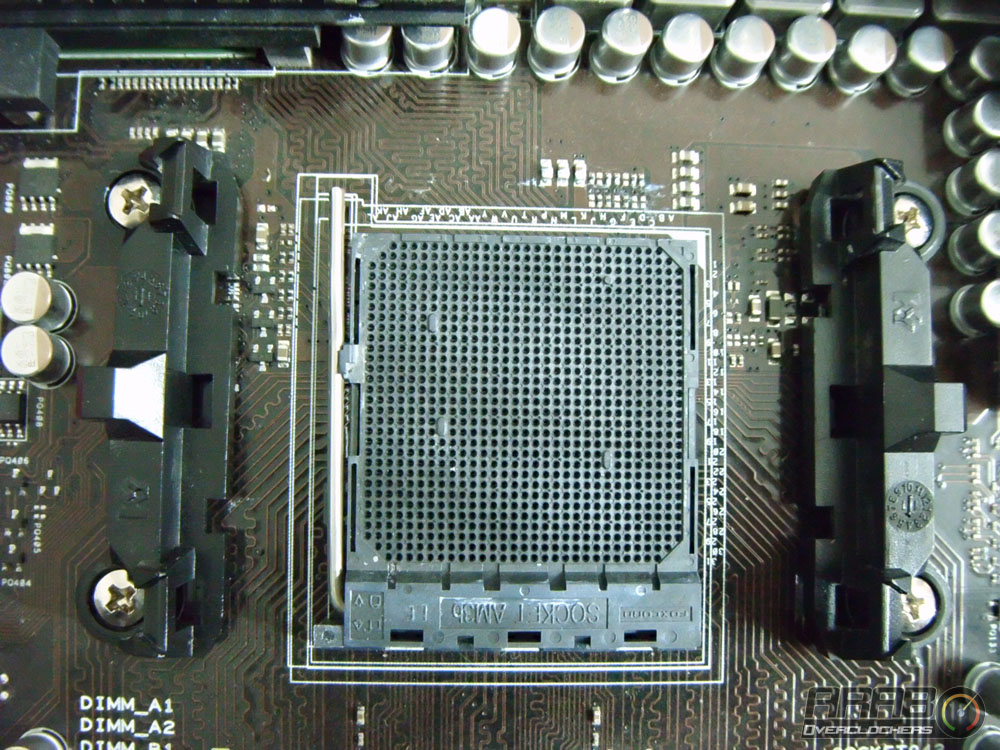

يطل علينا مقبس المعالج باللون الاسود (بدلا من اللون الابيض) ويتماشي لونه مه التصميم والالوان العامة للوحة مما يعطي مظهرا افضل واقوى ، هذا المقبس يدعم جميع المعالجات العاملة على المقبسين AM3+ الجديد و AM3 القديم بما في ذلك معالجات Sempron, Athlon II, Phenom II والمعالجات الجديدة من عائلة FX .

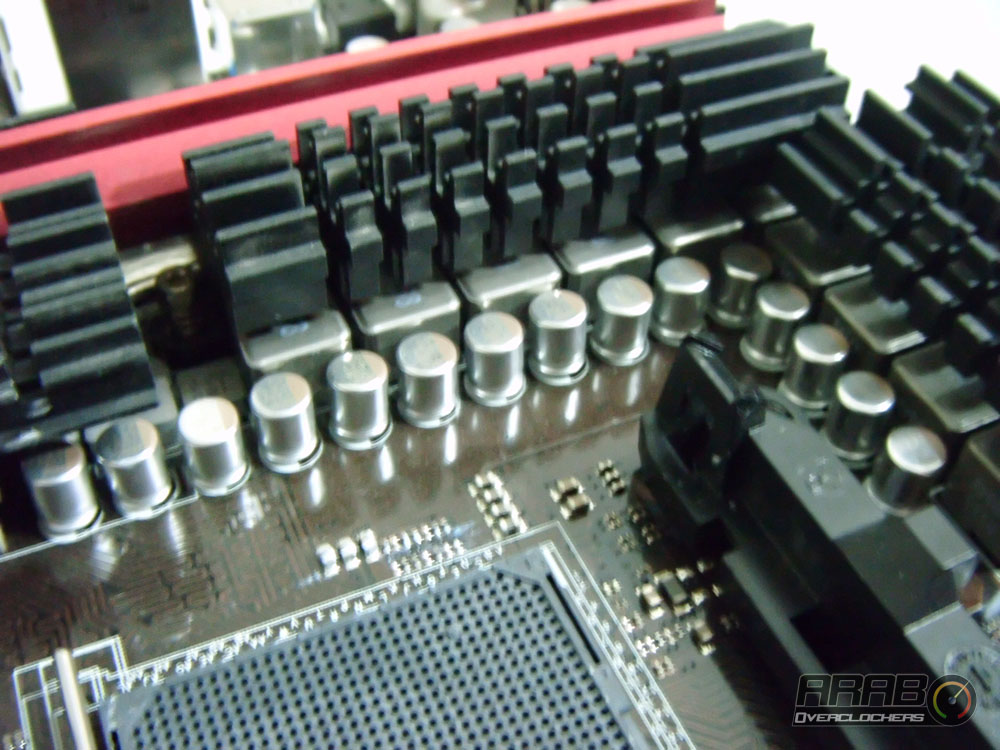

بجوار مقبس المعالج نجد المكثفات ودوائر الطاقة التي تغذي المعالج بالطاقة الازمة لعمله ، يأتي تصميم دوائر الطاقة Power Phase في لوحة اسوس Crosshair V مختلفا حيث يعتمد على تقنية وتصميم 8 + 2 Phase Extreme Engine Digi+ الذي يسمح بتغذية المعالج بالطاقة الازمة للحصول على اعلى كسر ممكن للسرعة دون الخوف من الانخفاض المفاجئ في الطاقة لاي سبب .

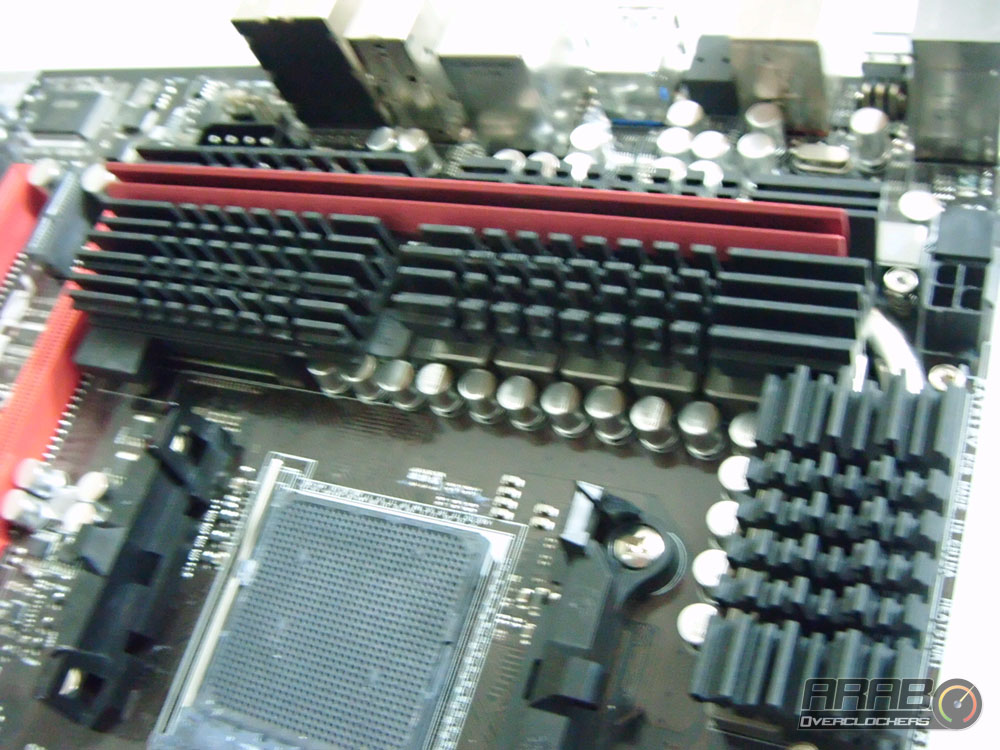

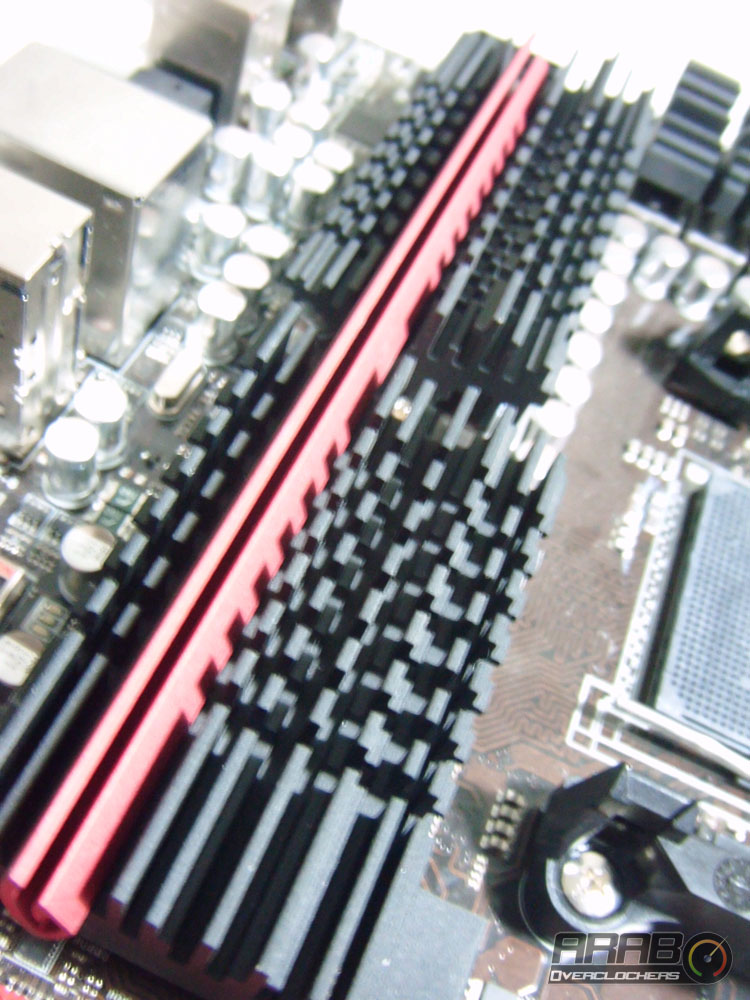

هذا هو المشتت بالوانه المميزة وحجمه الكبير ، فلا يكفي وضع مشتت فقط لجعل المستخدم يقبل على الشراء بل يجب اضافة لمسات جمالية على كل قطع الحاسب وهذا ما تتنافس عليه الشركات هذه الايام فكل شركة تحاول جاهدة على تمميز لوحاتها بشكل مختلف ، وفي حالتنا هذه قامت ASUS بالفعل في النجاح بتقديم لوحات مختلفة يستطيع المستخدم فور رؤيتها معرفة بان اللوحة من ASUS .

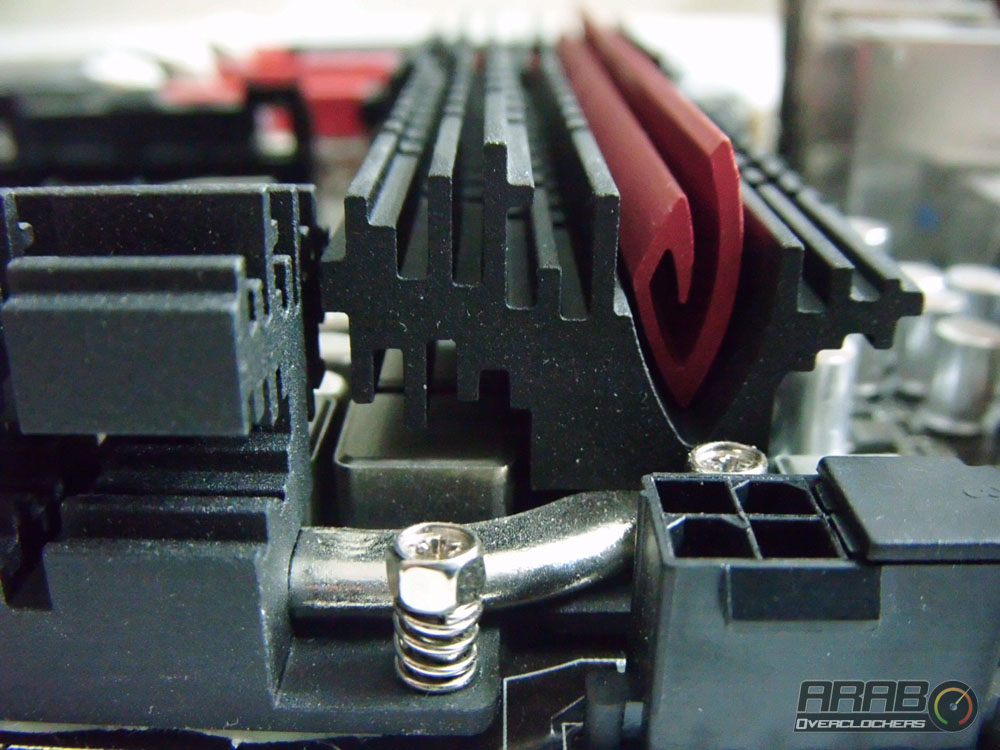

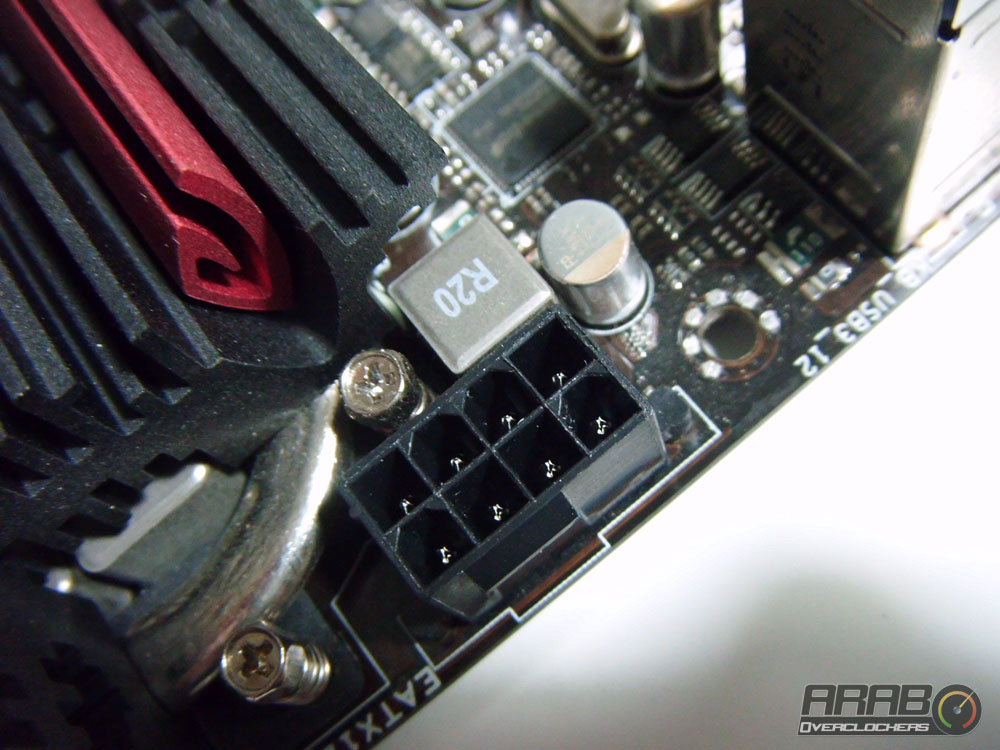

المشتت من الخلف ويظهر به انبوب نقل وتشتيت الحرارة الي يمر من خلال المشتت من اوله الى اخره ، خلف المشتت مباشرة هناك مقبس تزويد المعالج بالطاقة 8 بن (ابر) وهو كافي لامداد معالجات من الجيل القديم او الجيل الجديد ثماني الانوية بالطاقة الكافية للوصول بهم الى ترددات عالية كما يريد المستخدم .
