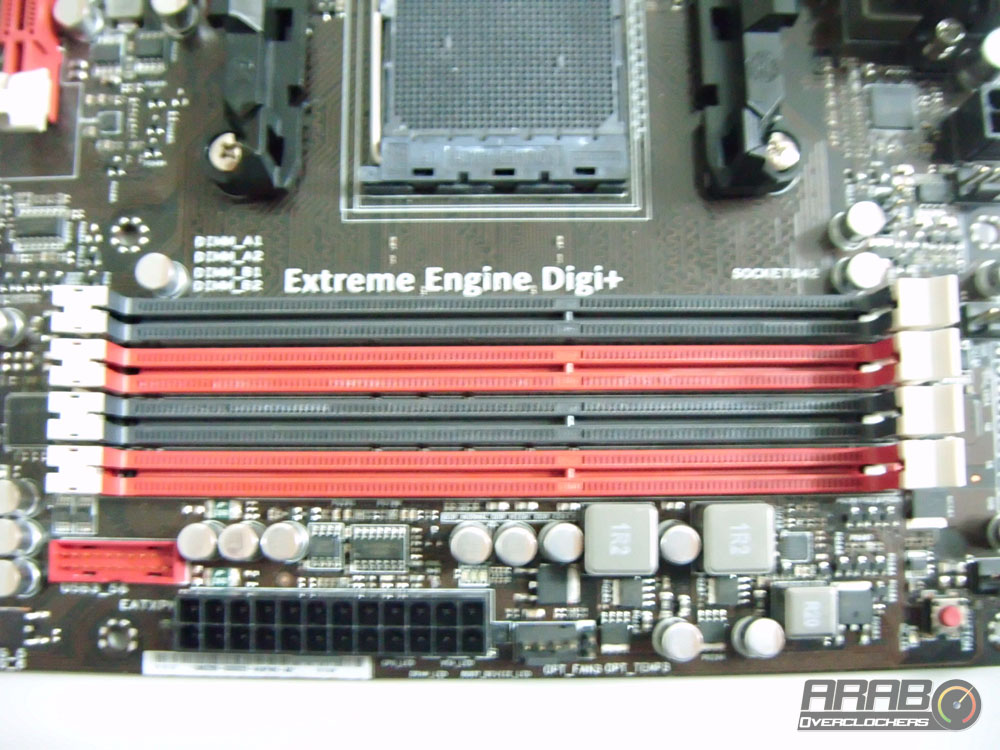

كما نرى فهناك اربعة شقوق مخصصة لتركيب الذواكر من نوع DDR3 ، تدعم خاصية Dual Channel (كما في الجيل الاقدم) ولكن هذه المرة تأتي بدعم تركيب شرائح حتى 8 جيجا بمجموع 32 جيجا لكل الشقوق . تأتي الشقوق باللونين (الاسود والاحمر) للتسهيل على المستخدم حيت تركيب اطقم الذاكرة . تجدر الاشارة هنا ان شركة ASUS تنصح باستخدام الشقوق ذات اللون الاحمر اولا اذا كان المعالج سداسي الانوية او اكبر والشقوق ذات اللون الاسود اذا كان المعالج المستخدم ثنائي او رابعي الانوية للحصول على افضل واعلى اداء . وكما سبق وذكرنا باستخدام اسوس لتصميم جديد لدواشر طاقة المعالج فقد حرصت ايضا على تزويد الزواكر بدوائر طاقة بتقنية وتصميم 2 Phase power بمحرك Digi+ لضمان ثابت تام عند رفع ترددات التشغيل ، وقد نوعت الشركة بأن اقصى تردد للذواكر هو 2133 ميجاهرتز .

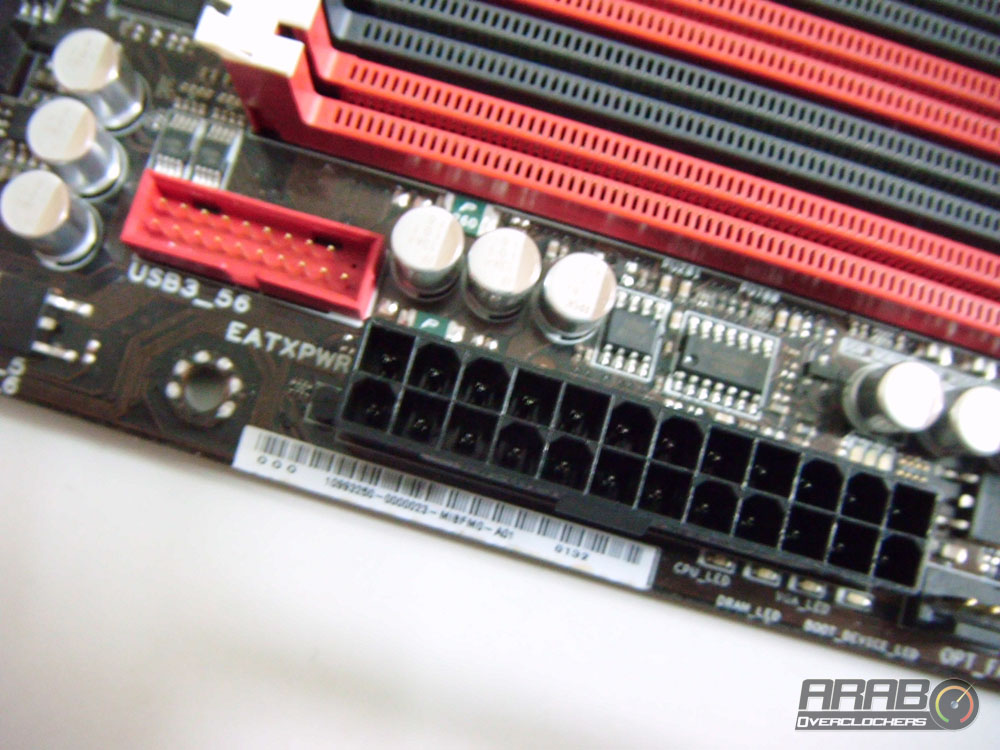

وبالاسفل نجد مقبس تزويد اللوحة بالطاقة 24 بن (ابرة) ، وهذا المقبس معياري في جميع اللوحات الام وبجواره منفذ USB 3 اضافي للتوصيل .

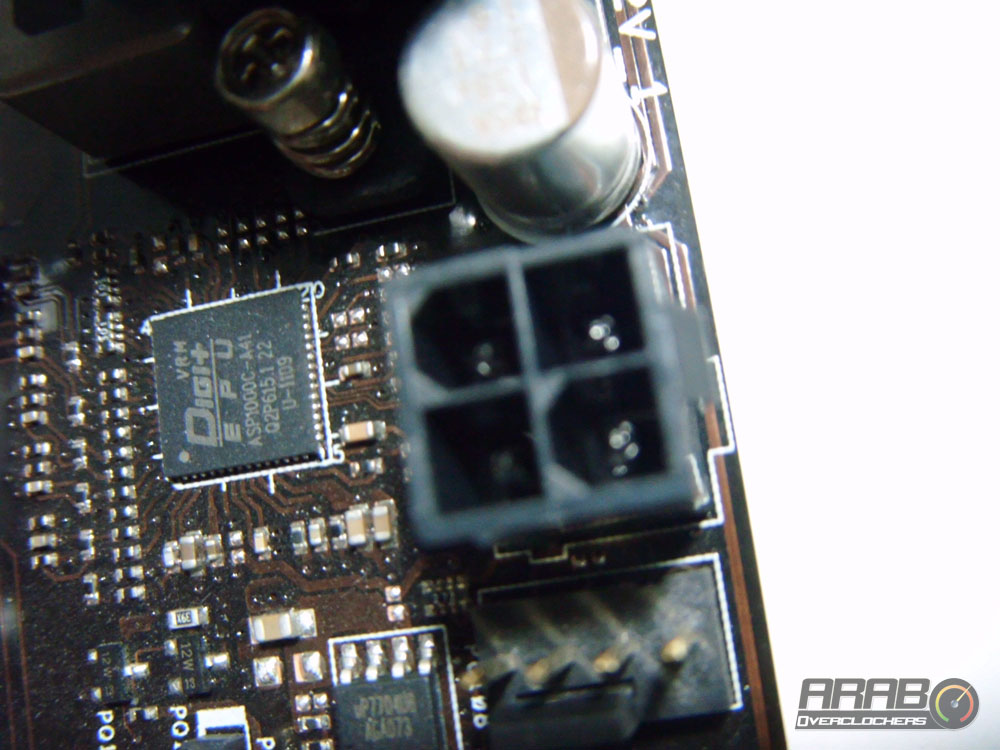

ما هذا ؟! سبق ان اشرنا الى منفذ تغذية المعالج بالطاقة ذو الثمان ابر وفوجئنا بهذا المنفذ ذو الاربعة ابر والذي وضعته ASUS خصيصيا لتضمن حصول المعالجات ذات الثمان انوية على الطاقة الازمة للقيام بمهامها على اكمل وجه مهما كانت الطاقة الازمة للتشغيل عالية .

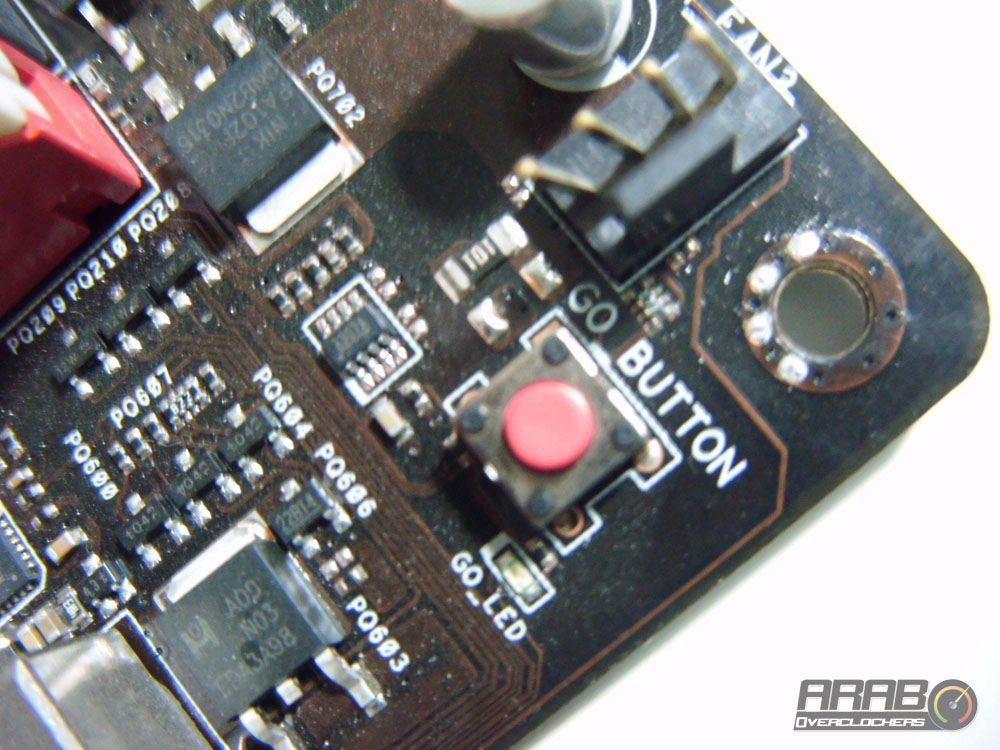

بجوار شقوق الذاكرة يوجد زر صغير يسمى Go Button كما هو ظاهر في الصورة ، حين الضغط عليه اثناء اقلاع اللوحة فأنه يقوم بفحص الذاكرة MemOK ، اما اذا تم استخدامه اثناء عمل النظام فأنه يقوم برفع تردد تشغيل الذواكر اليا لاعلى تردد يحقق الثبات اثناء العمل .

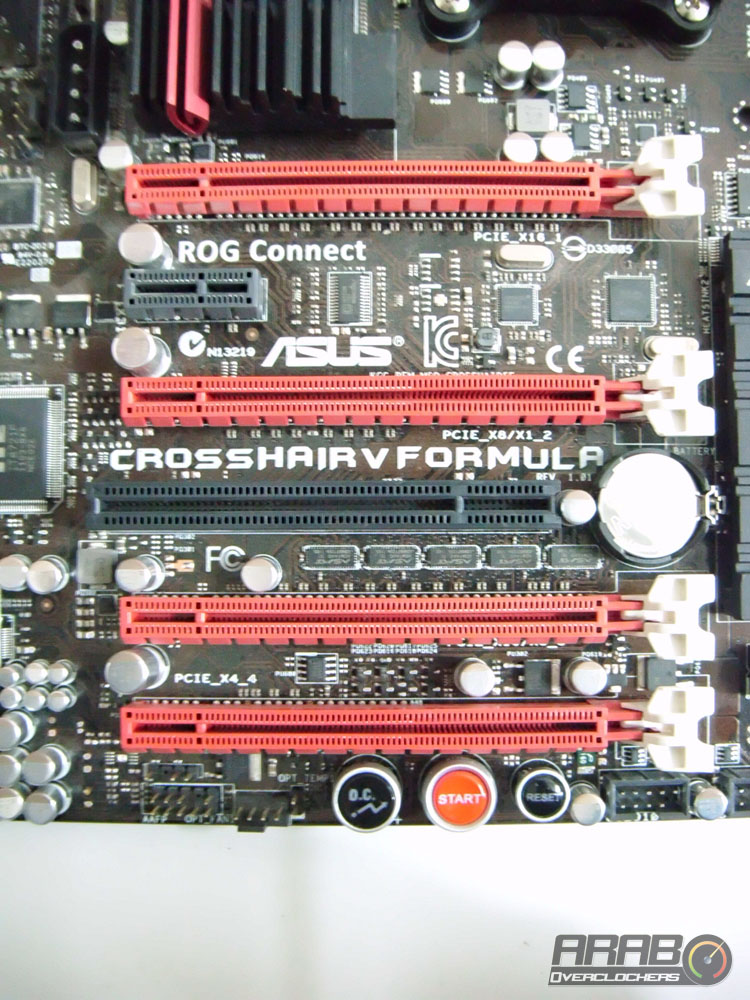

شقوق التوسعة وتركيب البطاقات كما تظهر في الصورة من الاعلى الى الاسفل :
- شق PCI-E x16 من الجيل الثاني
- شق PCI-E x1 من الجيل الثاني
- شق PCI-E x16 من الجيل الثاني
- شق PCI 32Bit
- شقان PCI-E x16 من الجيل الثاني

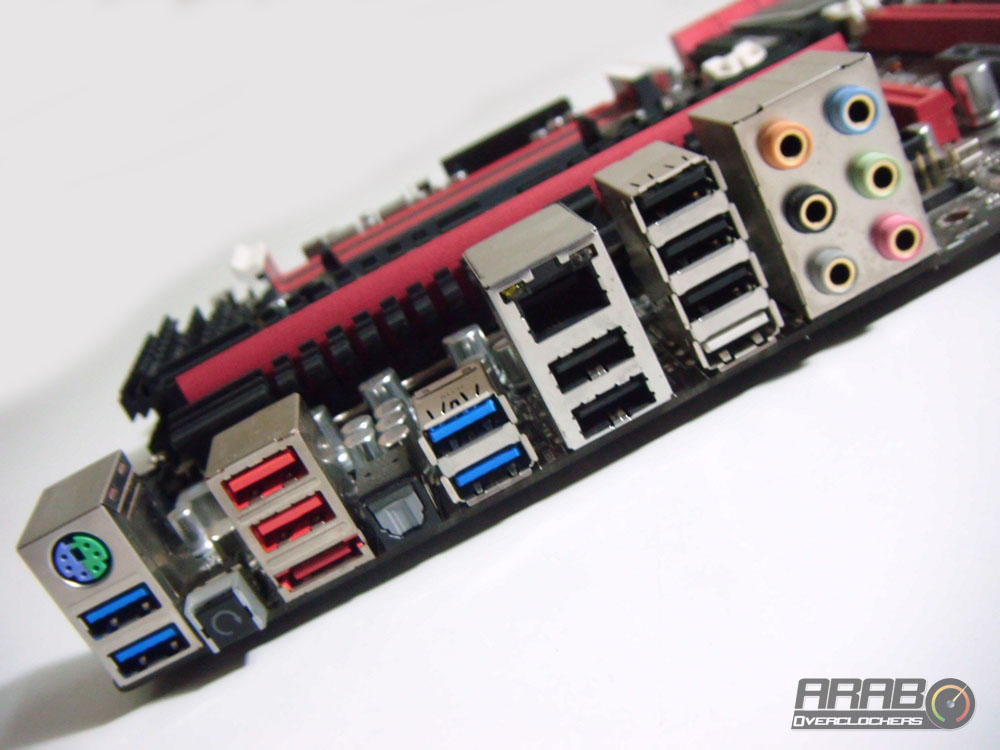

تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من :
- زر Clear CMOS لاعادة تهيئة ال BIOS
- منفذ PS/2 لتوصيل لوحة مفاتيح او فأرة (ماوس)
- ثمان منافذ USB 2.0
- اربعة منافذ USB 3.0
- منفذ eSATA
- منفذ RJ45 للتوصيل بالشبكة
- منفذ الصوت (وبه ستة فتحات “ اقنية”)
- منفذ رقمي للصوت
