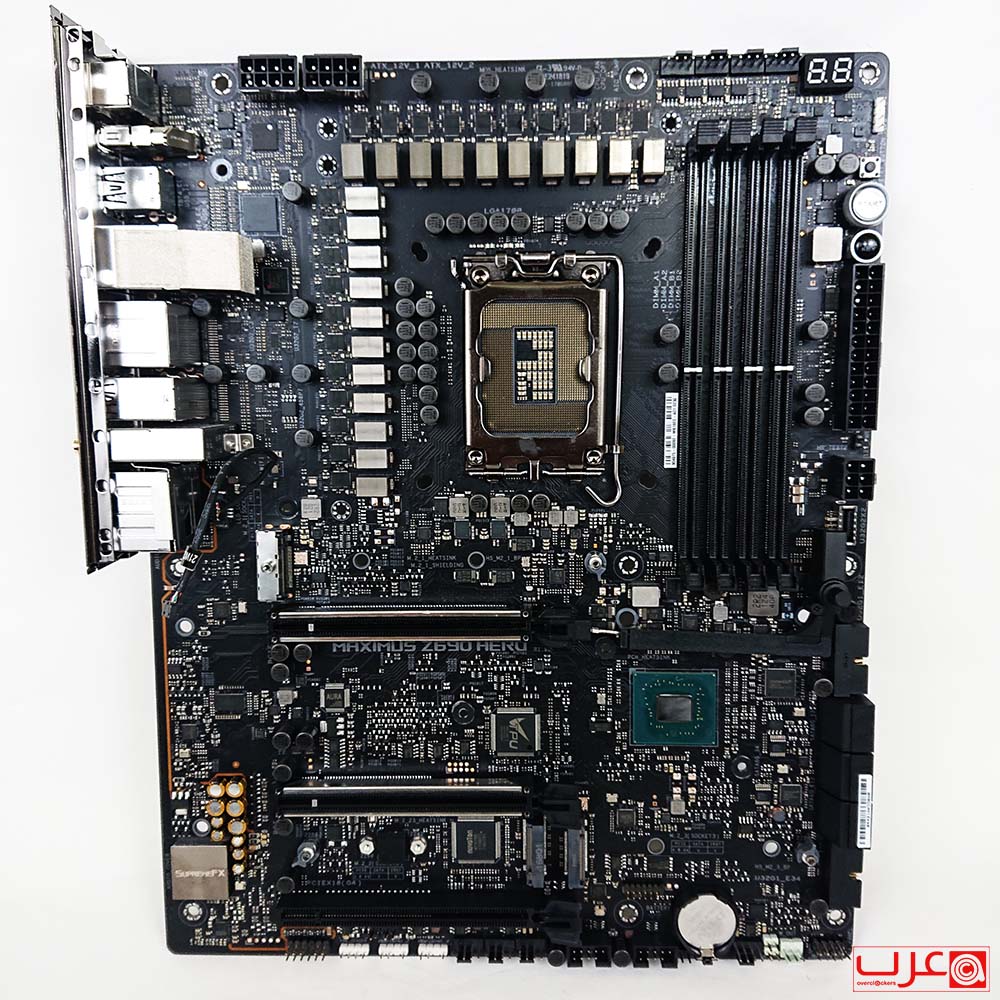

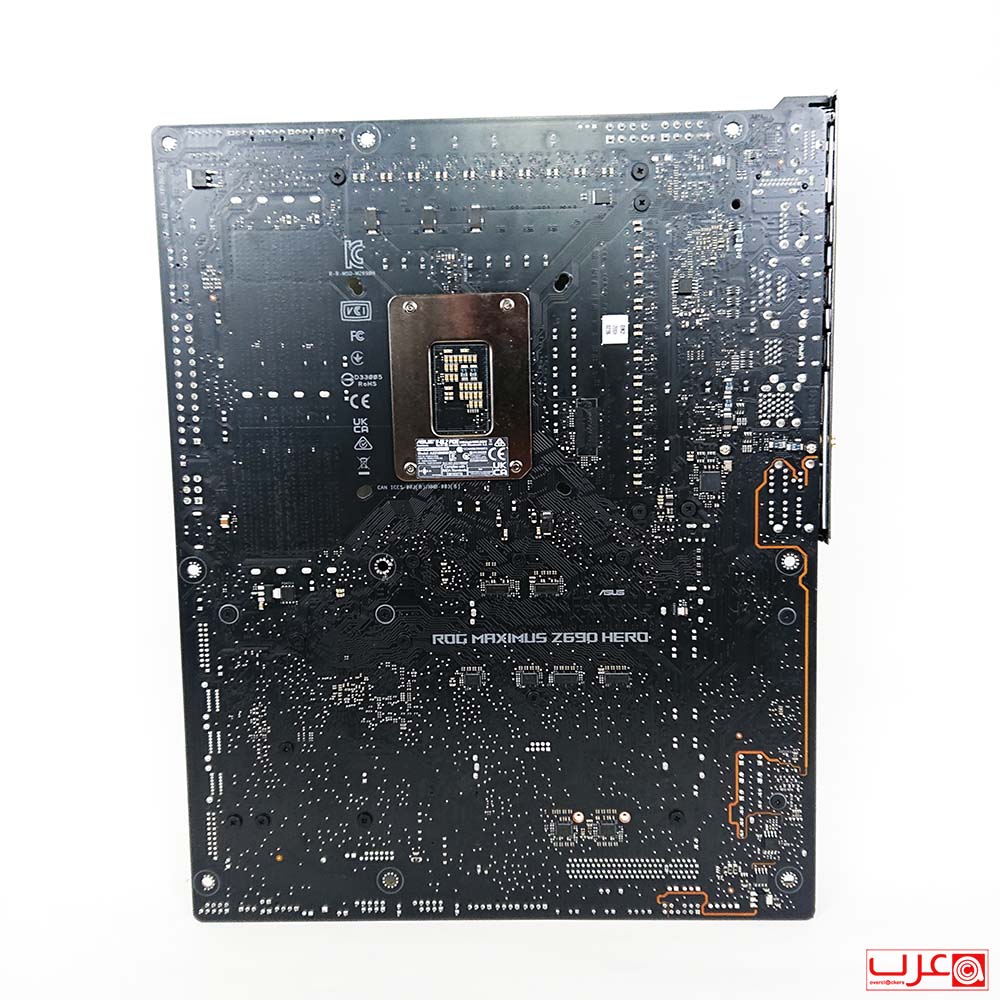

تواصل ROG Maximus Z690 Hero استخدام تصميم اسوس الكلاسيكي المعروف منذ مدة، ويتميز بلوحة PCB سوداء متطابقة مع المشتتات الحرارية السوداء وخطوط فضية داكنة ولكن مصقولة فوق مجموعة الشرائح وغطاء الإدخال/الإخراج الخلفي.

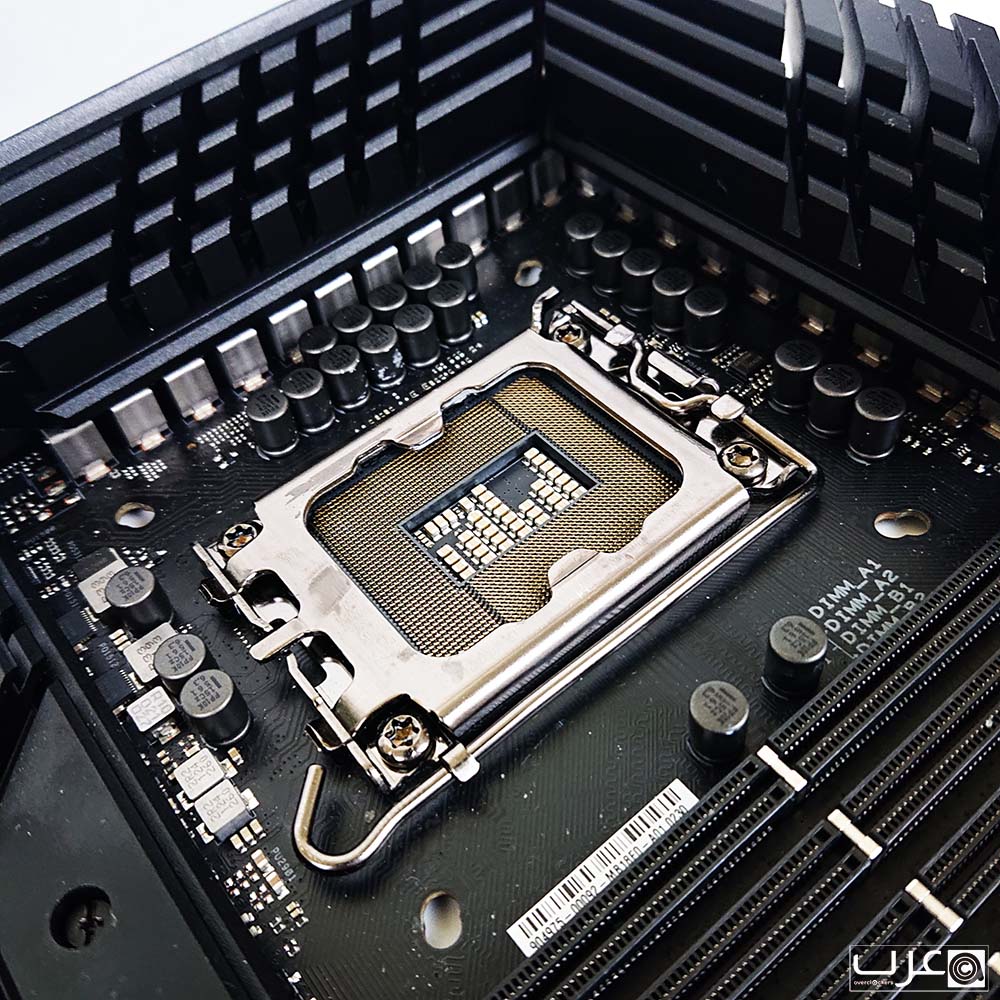

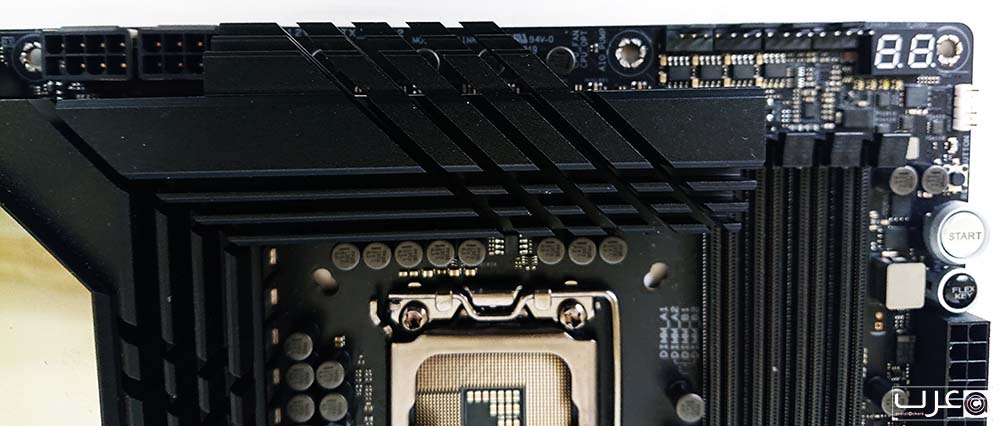

مع مقبس LGA 1700 الجديد المستخدم في Z690، ستحتاج مشتتات المعالج الجديدة والقديمة إلى مجموعة تثبيت جديدة للتركيب. وفي لمحة سريعة، فان المنطقة المحيطة بالمقبس بها مكثفات متداخلة على طول الجوانب، مما قد يتداخل مع حوامل المشتتات. إلى جانب المشتت الحراري الطويل لل VRM، وهذا شيء يجب مراعاته عند اختيار مشتت الهواء.

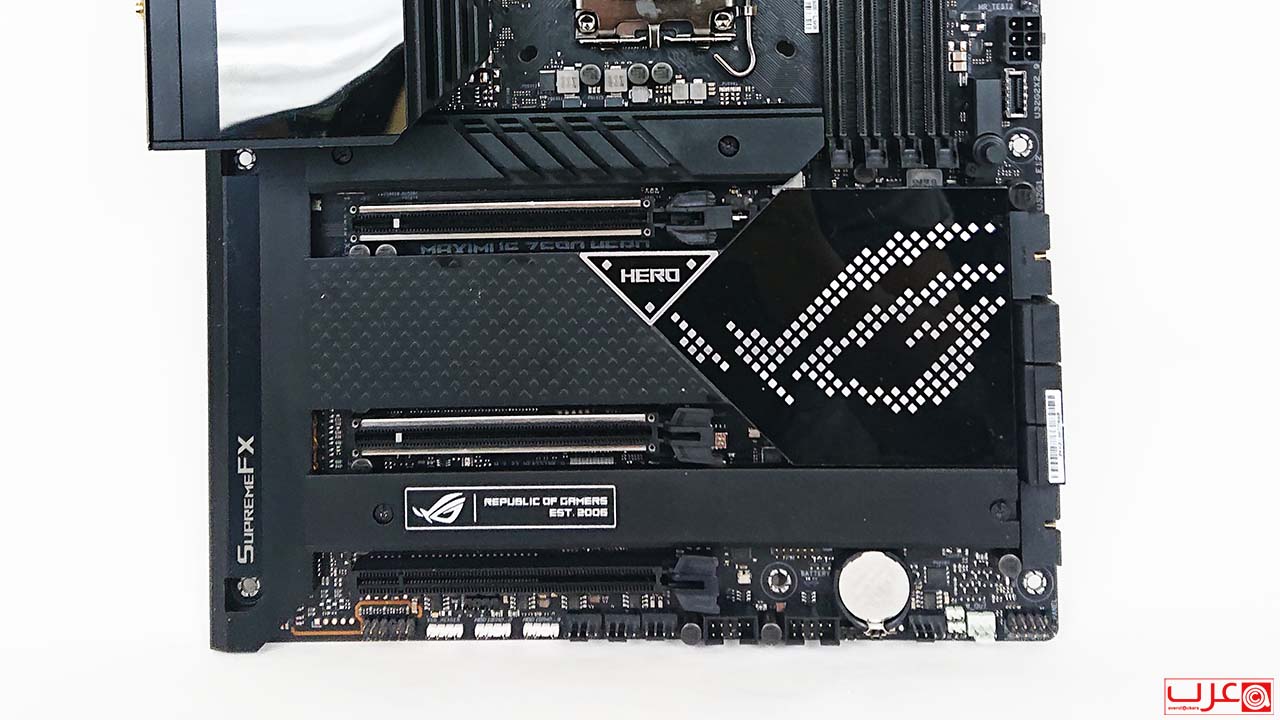

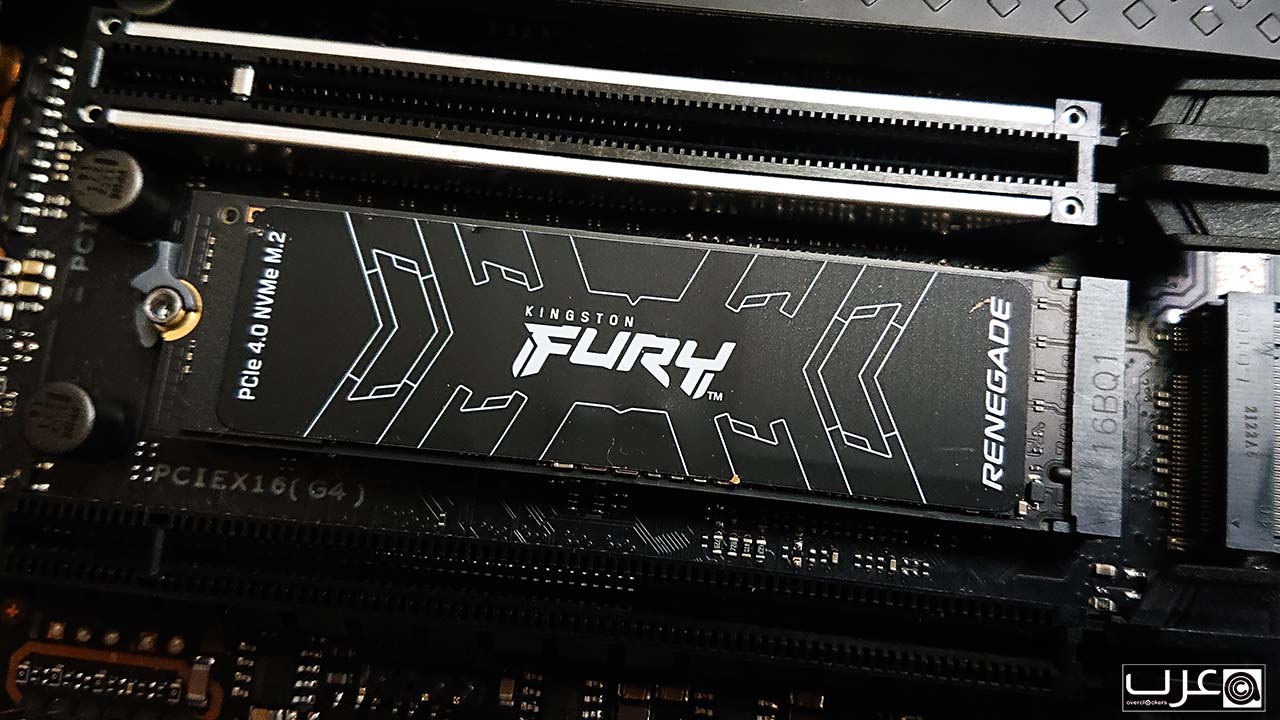

توجد ثلاث فتحات M.2 على ASUS ROG Maximus Z690 Hero ، وتتميز جميعها بمشتتات حرارة ذات تغطية كاملة. وتأتي فتحتان مع واجهة Gen4 x4 بشريط حراري على كلا الجانبين. وتأتي فتحة M.2 الثانية بين فتحات PCIe من نوع Gen3 x4، وهي الوحيدة التي تفتقر إلى الشريط الحراري على المقبس نفسه.

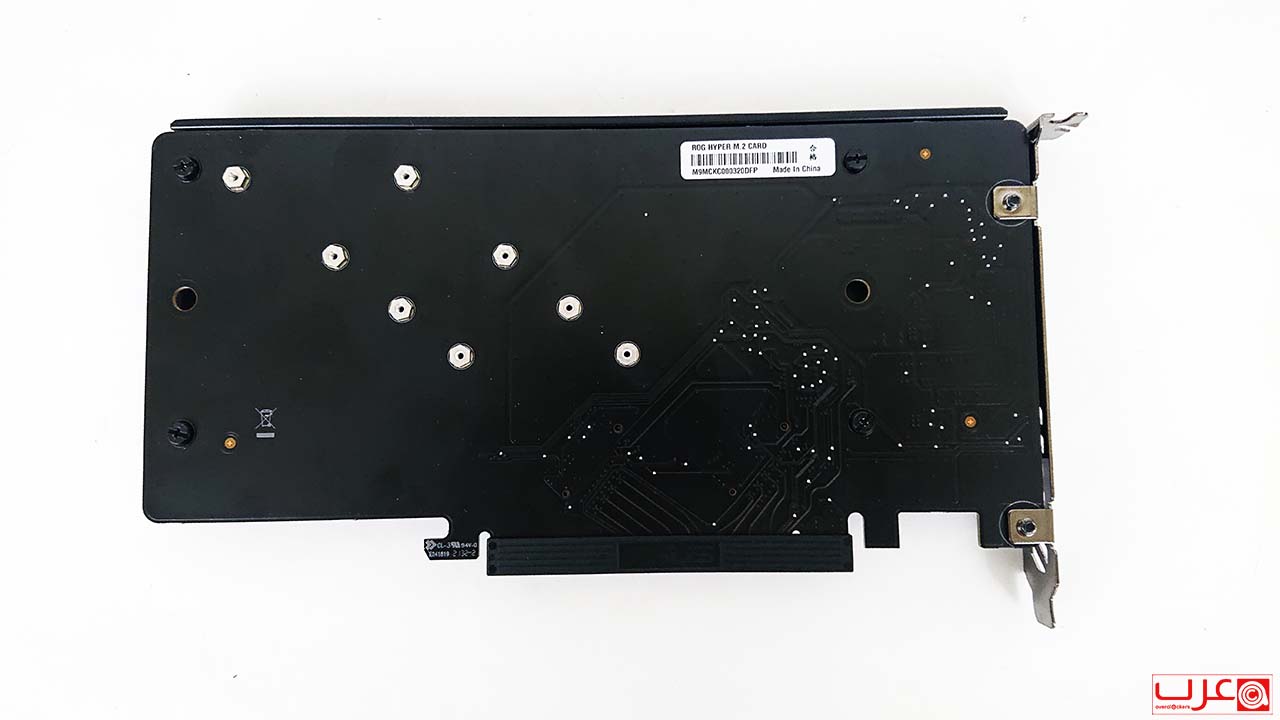

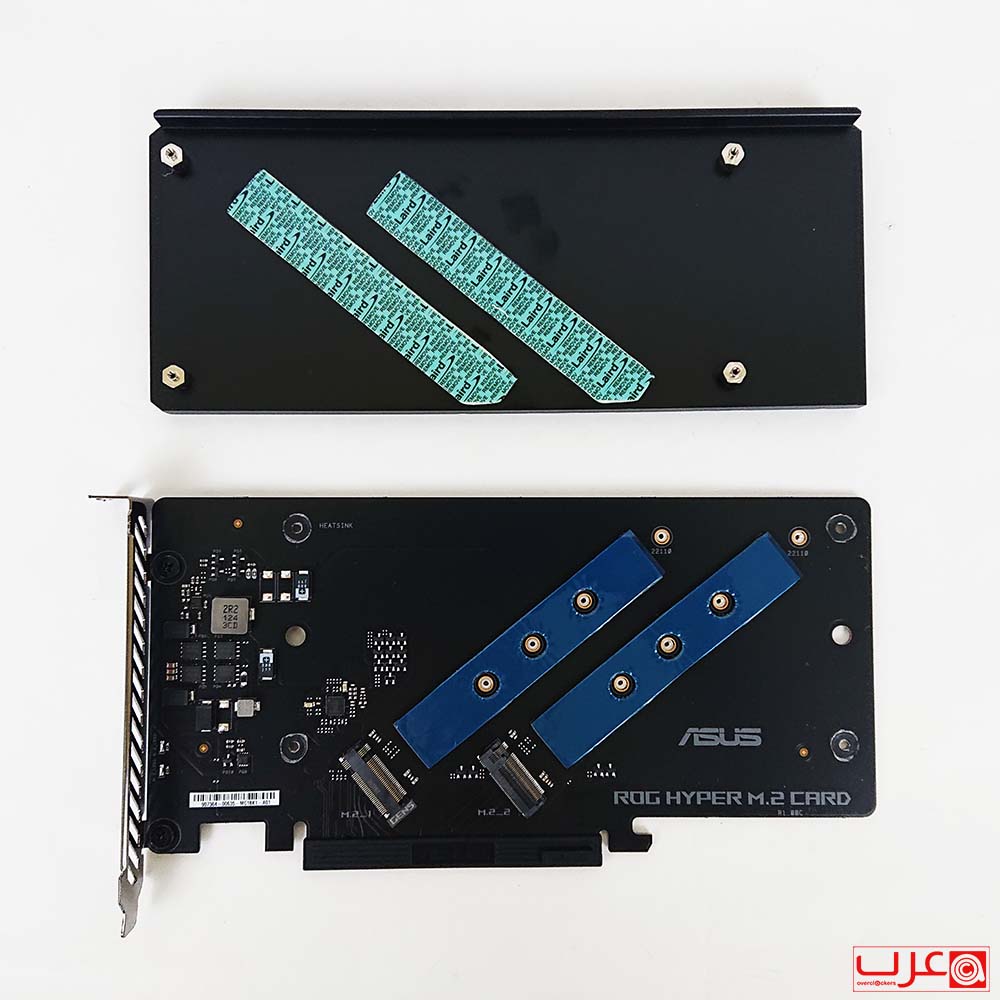

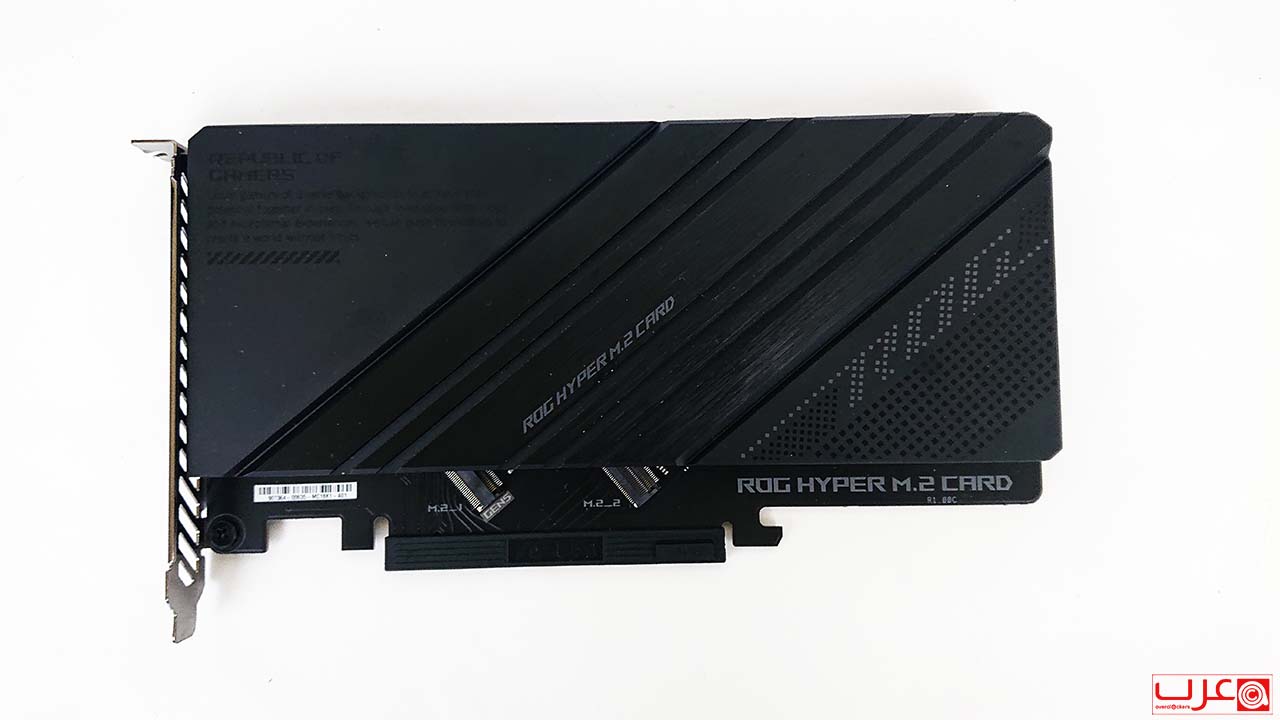

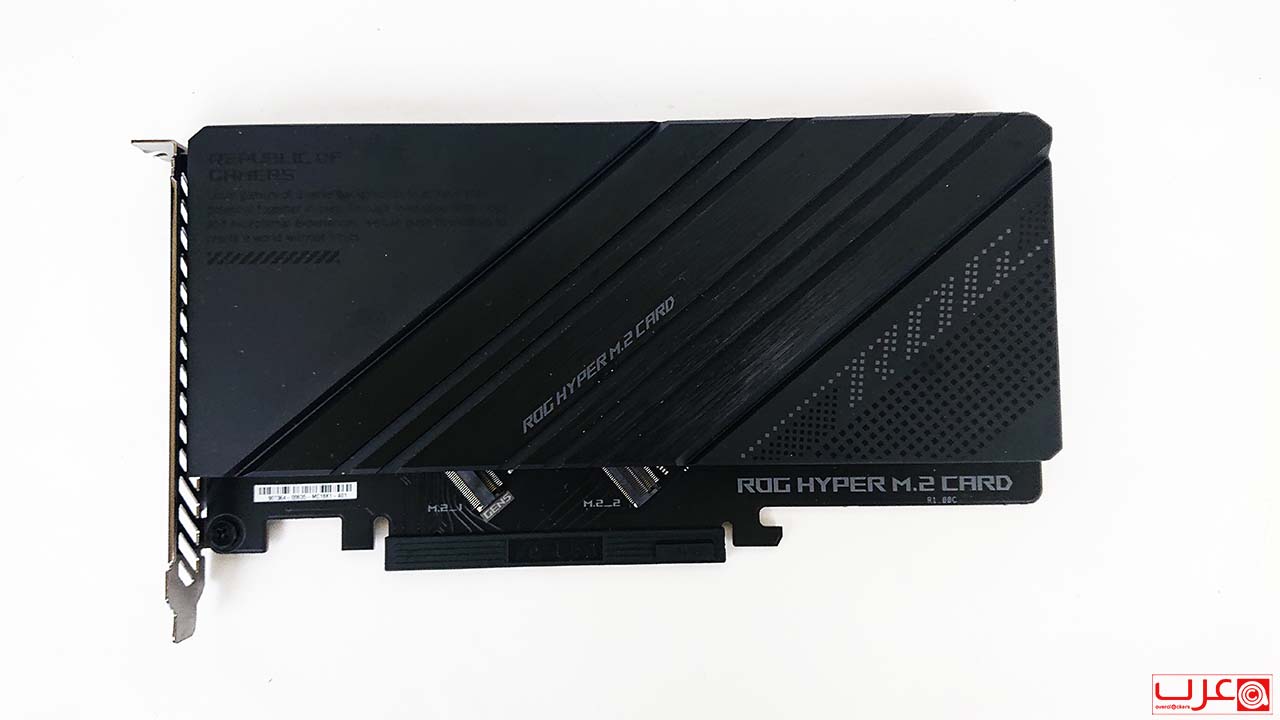

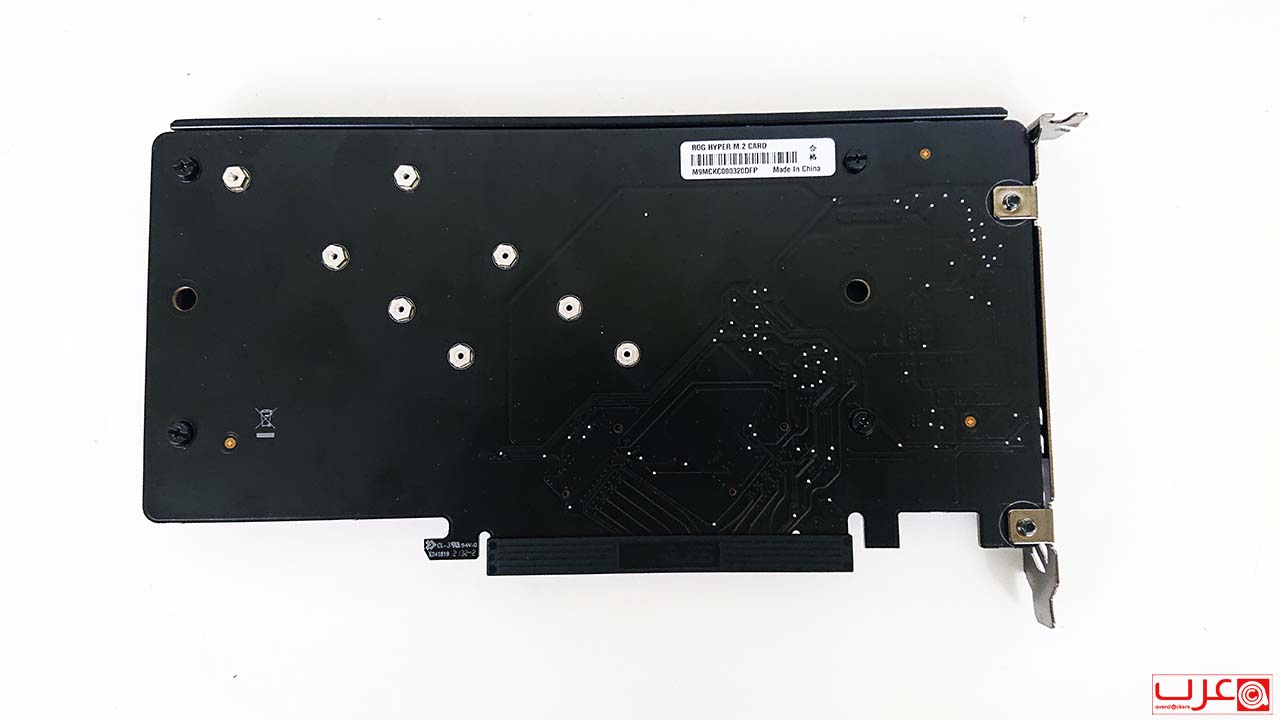

ويأتي مرفقا مع اللوحة بطاقة ROG Hyper M.2 PCIe. والتي عند وضعها في فتحة PCIe الثانية، فإنها ستدعم PCIe Gen5 x4 على أول مقبس M.2 بالبطاقة. على الرغم من عدم وجود مآخذ Gen5 M.2 على اللوحة نفسها، فإن هذا سيوفر دعمًا مستقبليًا حيث تم تعيين موعد ظهور منتجات PCIe Gen5 في عام 2022.
لاحظ أن بطاقة ROG Hyper M.2 ستعمل في وضع Gen4 إذا تم وضعها في أول فتحة PCIe كما هو مذكور في الدليل على الرغم من أنها أيضًا فتحة PCIe Gen5. ينص الدليل أيضًا على أن كلا مأخذي M.2 لا يعملان إلا عند وضعهما في فتحة PCIE Gen4 الثالثة. وبعد اختبار ذلك بنفسي للتاكد، يظهر كلا محركي الأقراص بالفعل في فتحة PCIe Gen4 ويجب تمكينهما يدويًا في ال BIOS.
تحتوي منافذ M.2 الثلاثة على ASUS Q-Latch، وهو تصميم للتثبيت بدون براغي. فهو يجعل تبديل محركات M.2 دون القلق بشأن فقد المسامير أو الحاجة إلى البحث عنها في الصندوق حقيقة واقعة.

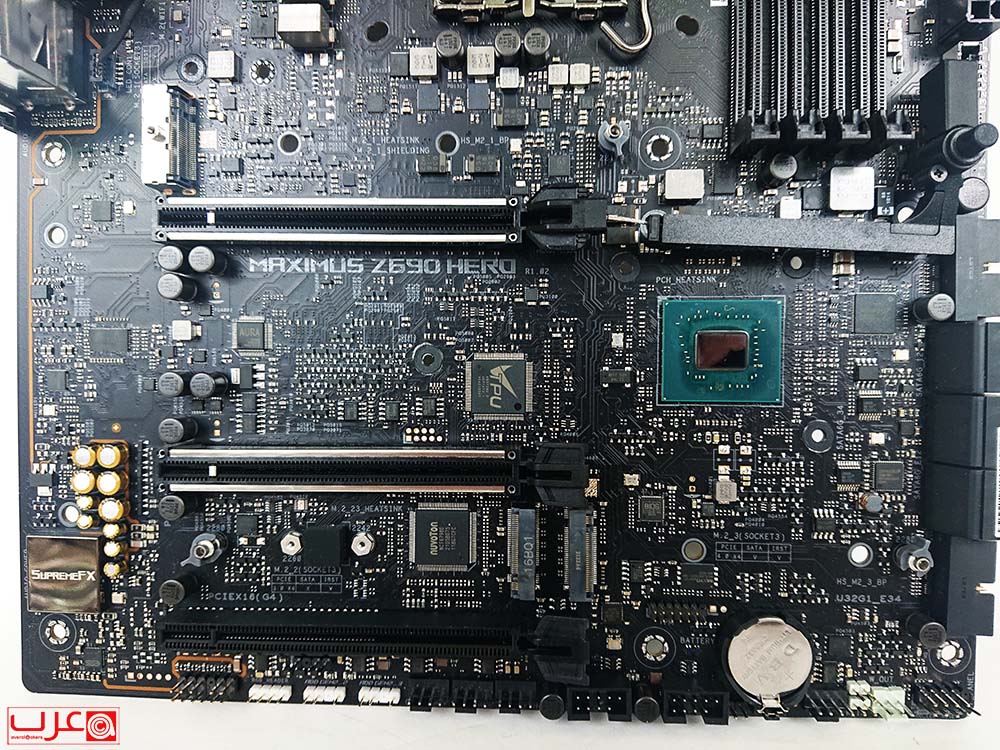

تقدم لوحة ASUS ROG Maximus Z690 Hero ثلاث فتحات PCI Express x16، مع تعزيز أعلى اثنتين بالمعدن من أجل دعم إضافي للضغط. فتحة PCIe الأولى والثانية هي PCIe Gen5 بإجمالي x16 ممرات قادمة من المعالج. الفتحة الأولى يمكن أن تعمل إما في وضع x16 أو x8. والفتحة 2 تعمل بوضع PCIe Gen5 x8 وستقوم بمشاركة الممرات المتاحة مع الفتحة الأولى إذا تم ملؤها. هذه وهي متوافقة مع الإصدارات السابقة مما يسمح لأجهزة PCIe القديمة بالعمل دون مشاكل. الفتحة الثالثة هي أيضًا x16، ولكنها تعمل بواجهة x8 PCIe Gen4.

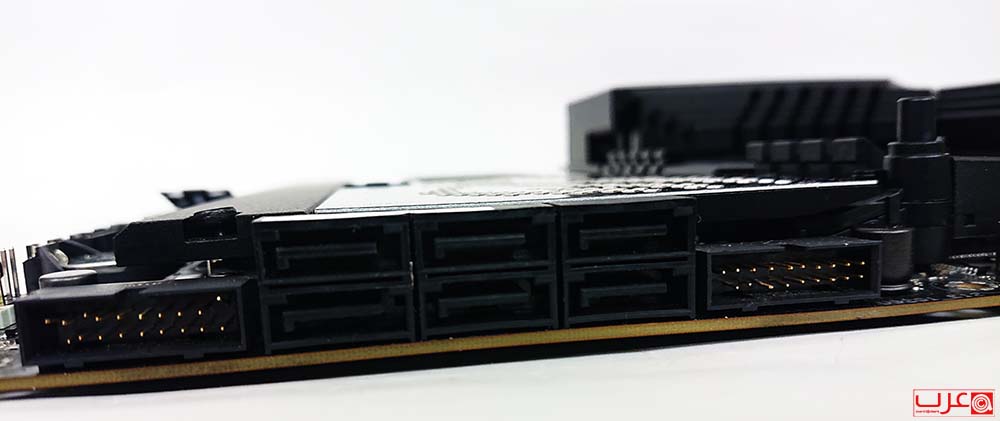

تحتوي اللوحة على إجمالي ستة منافذ SATA بسرعة 6 جيجابت/ثانية، وتتواجد على الجانب بزاوية 90 درجة من اللوحة. ولا منفذي 5 و 6 يدعم تكوينات Raid، وهما معينين رسميًا على أنهما E-Ports 1/2.
وأضافت اسوس زر تحرير البطاقة الرسومية لفتحة PCIe الأولى. وهذا شيء رائع كنت آمل أن أراه منذ عدة سنوات. فمع كل الزحام على اللوحات، كان مجرد تبديل بطاقة الرسوميات يتطلب إما عصا ضغط للضغط على المزلاج أو إزالة مشتت الحرارة العلوي M.2 وأحيانًا حتى مشتت هواء المعالج.

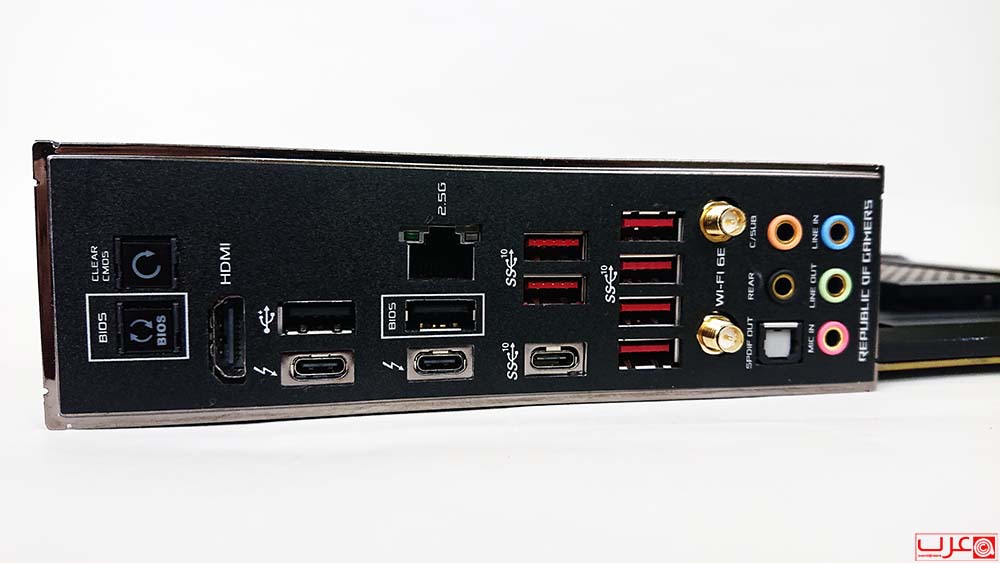

وتتميز لوحة ASUS ROG Maximus Z690 Hero بلوحة إدخال/إخراج رائعة وتتضمن منفذ S/PDIF البصري، و Wi-Fi 6E، و 2.5 Gb LAN، وزوج من منافذ Type-C Thunderbolt 4. كما تحتوي أيضًا على زر Clear CMOS، مما يجعل الرجوع من العبث بإعدادات الـ BIOS أمرًا سهلاً للغاية.
- منفذي Thunderbolt 4 USB Type-C
- 7 منافذ USB 3.2 Gen 2
- منفذي USB 2.0 ports
- منفذ HDMI
- وحدة ASUS Wi-Fi
- منفذ شبكة Intel 2.5Gb
- 5 مقابس صوت مطلية بالذهب
- منفذ خرج S/PDIF البصري
- زر BIOS FlashBack
- زر مسح CMOS

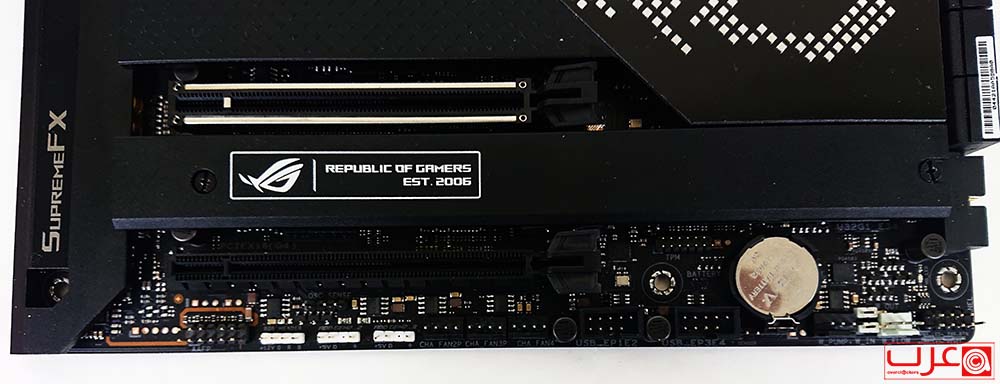

وتحتوي ASUS ROG Maximus Z690 Hero على إجمالي سبعة موصلات رئيسية للمرواح؛ أربعة على طول الحافة العلوية للوحة فوق فتحات DIMM وثلاثة أخرى أسفل فتحة PCIe الأدنى. تم عكس رأسي المروحة الإضافيين في أقصى اليمين السفلي للتبريد المائي.
