تحليل دوائر اللوحة

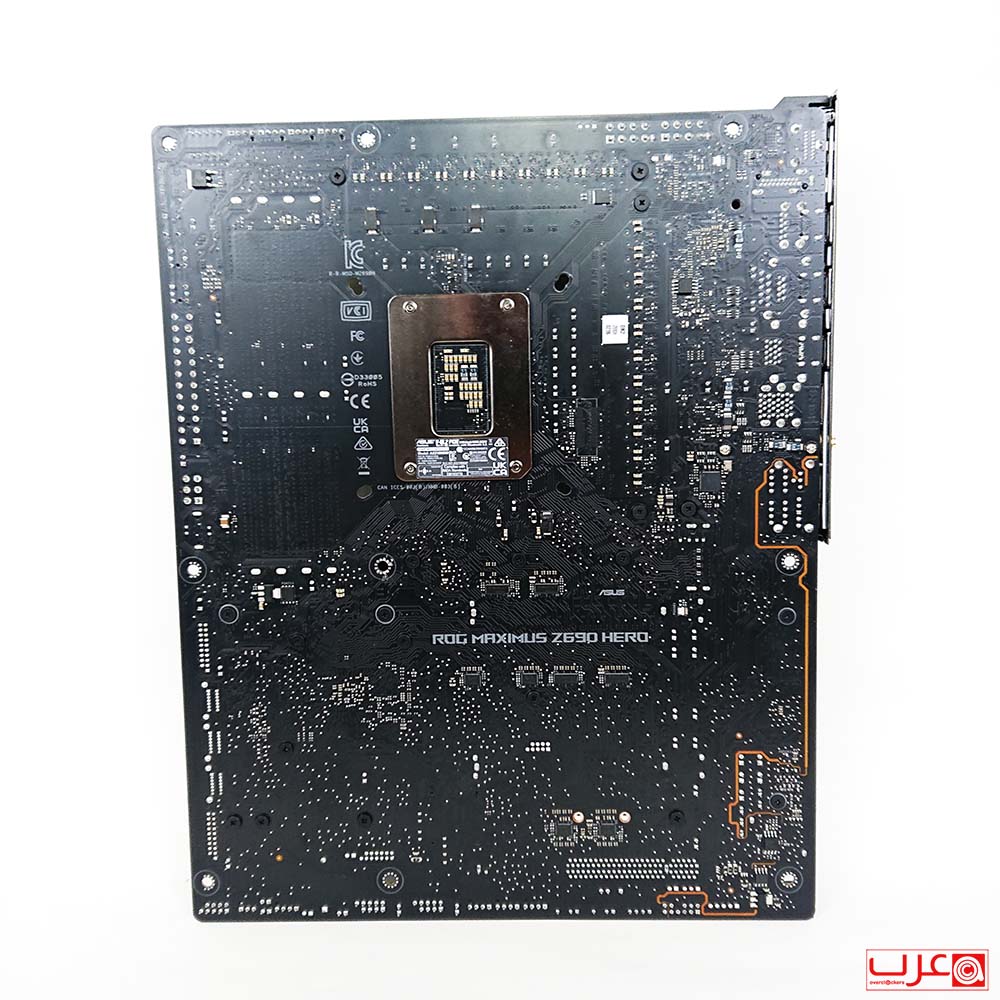

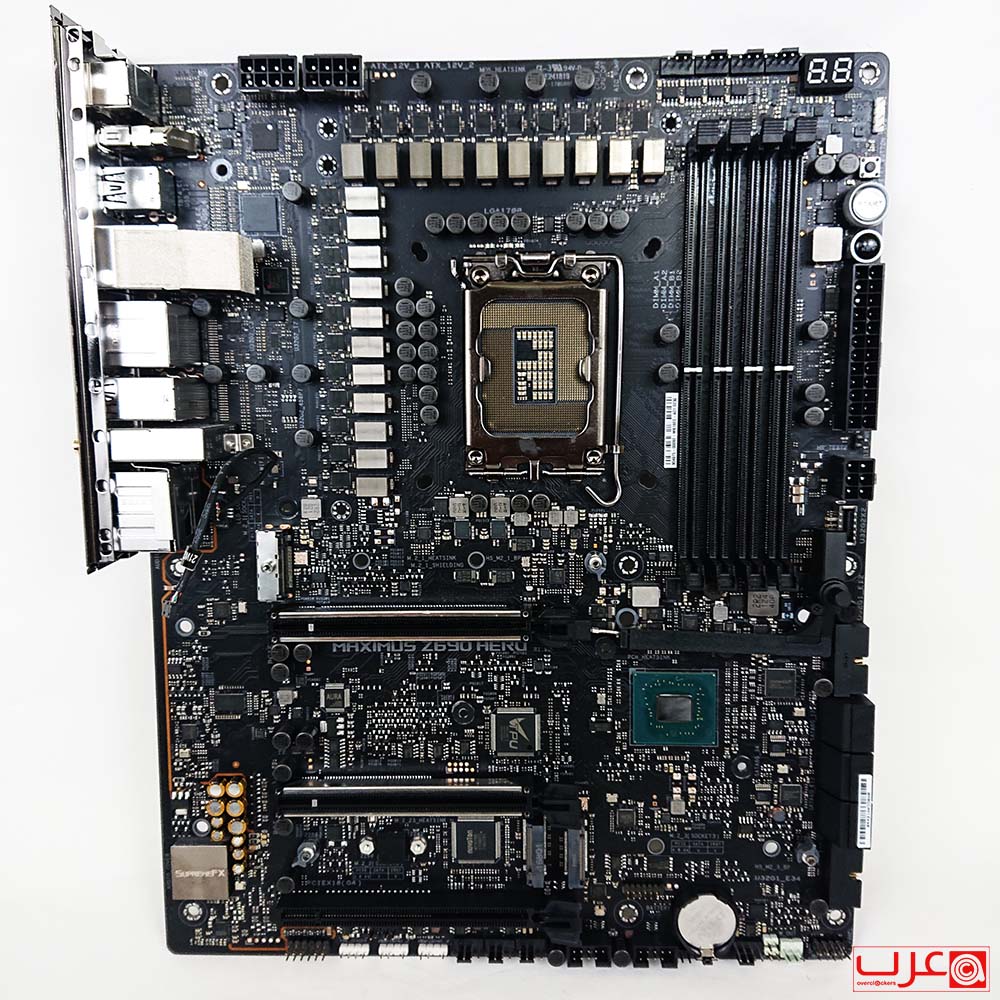

ها هي لوحة ROG Maximus Z690 Hero عارية بدون المشتتات، ويظهر لنا مدى جودة صنعها ومكوناتها.

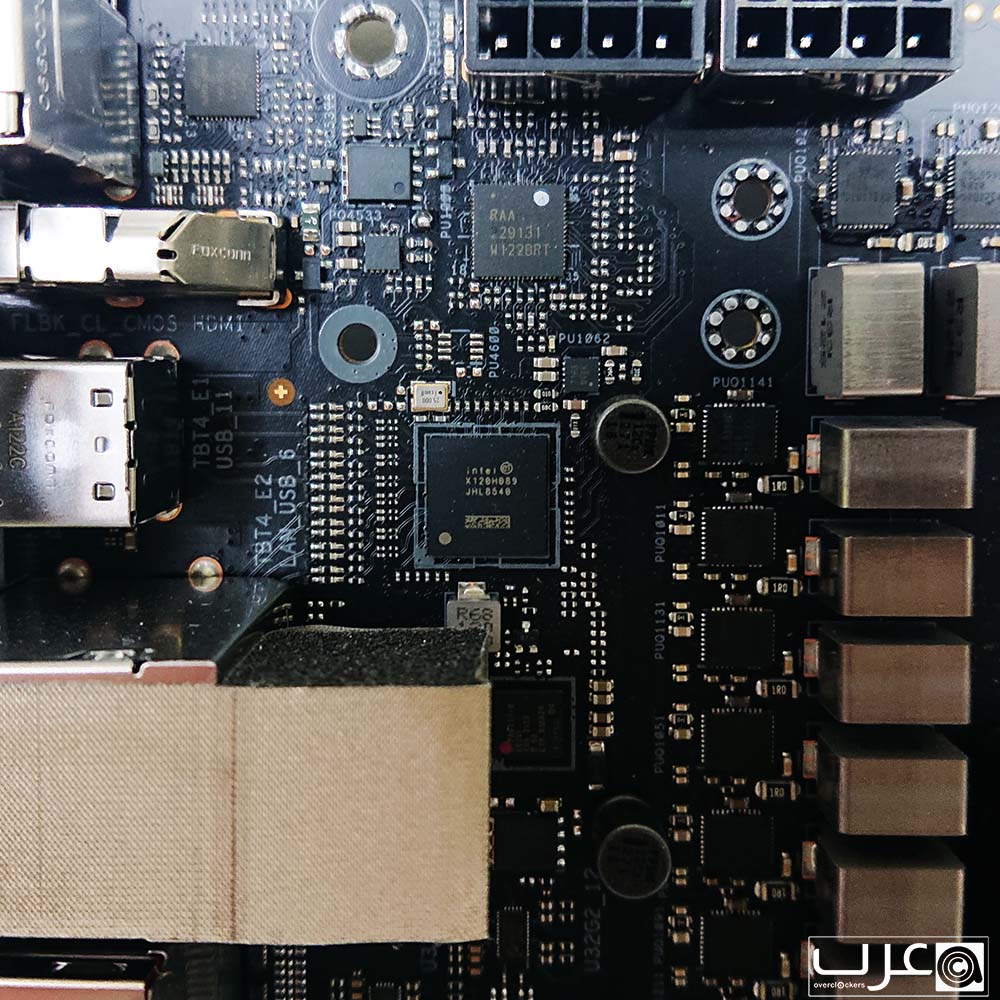

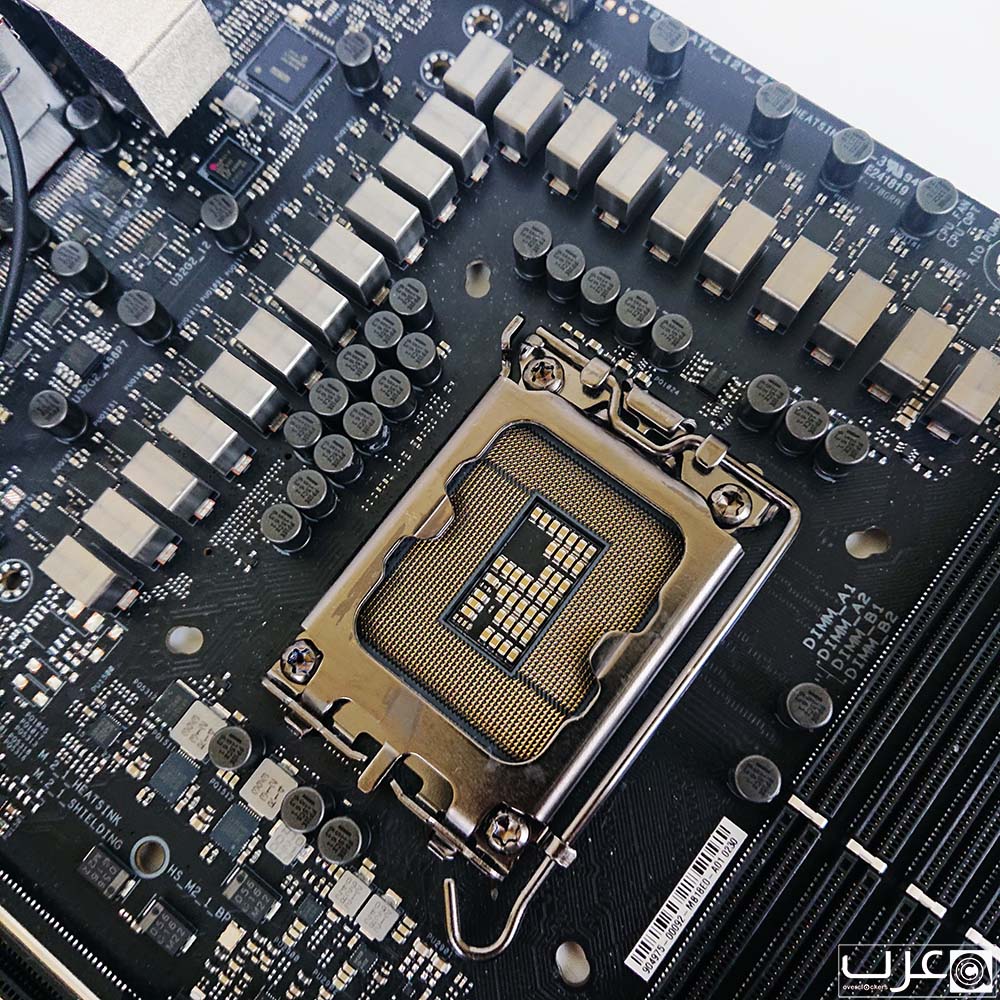

تتميز ASUS ROG Maximus Z690 Hero بتكوين 10 مراحل VRM (باجمال 20 مرحلة) باستخدام تصميم على التوازي لكل مرحلة من مراحل الطاقة، بحيث يتحكم فيها Renesas RAA229131 PWM ذو الـ 10 مراحل، فكل مخرج من مخارجه يتحكم في 2 مرحلة Phase power على التوازي. مما يمنح اسوس “نظريًا” استجابة سريعة أفضل وأقل ارتفاعًا في ذروة الجهد بعد الخروج من حمل المعالج مقارنة باستخدام المضاعفات.

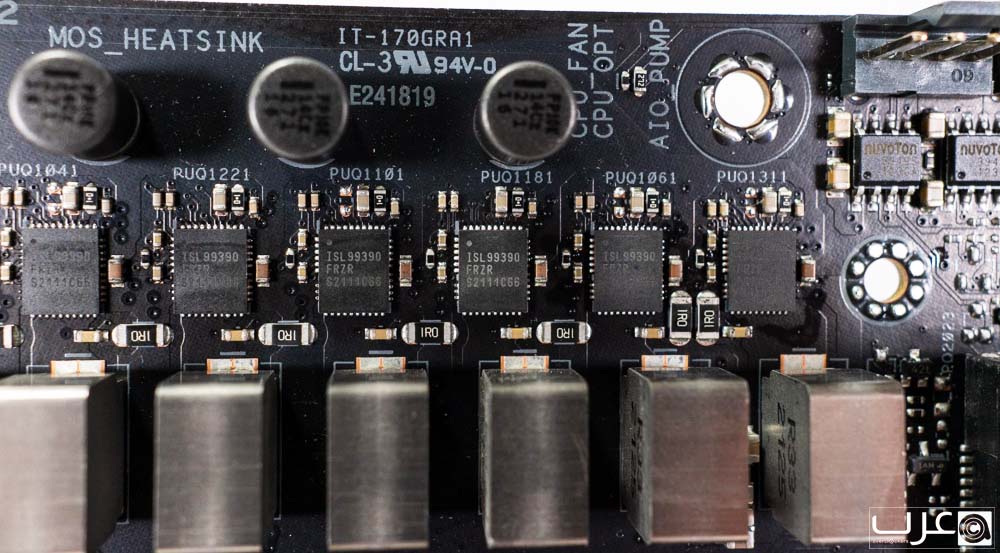

تستخدم لوحة ASUS ROG Maximus Z690 Hero مراحل طاقة Intersil ISL99390 لمراحل Vcore العشرين. تدعم كل مرحلة من مراحل الطاقة هذه 90 أمبير كحد أقصى من التيار المستمر. بالنسبة لمرحلة VCCGT (iGPU)، تستخدم اسوس مرحلة طاقة واحدة Intersil ISL99390.
الحد الأقصى لإخراج ASUS ROG Maximus Z690 Hero يبلغ 1800 أمبير، مع 1710 أمبير مُخصص لـ Vcore.

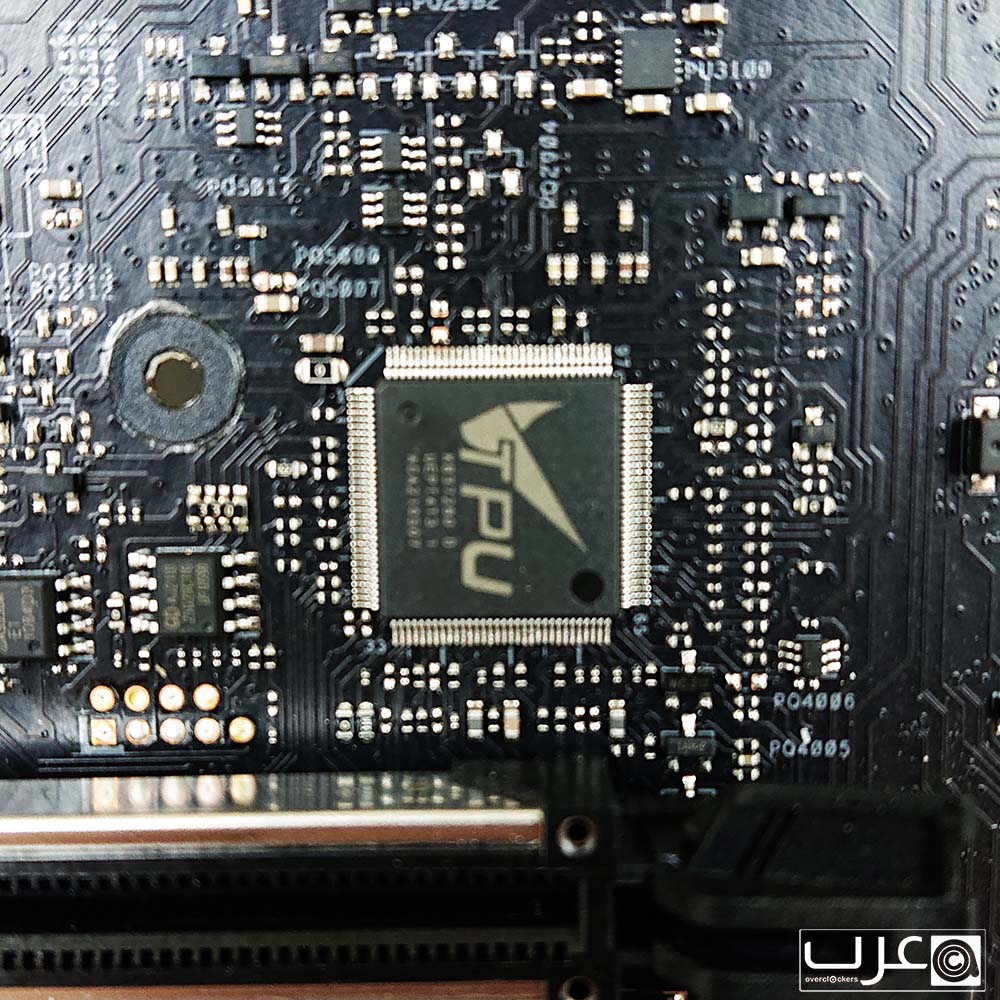

ويتم التحكم في المراوح بواسطة شريحة تحمل علامة اسوس التجارية تسمى “TPU”.

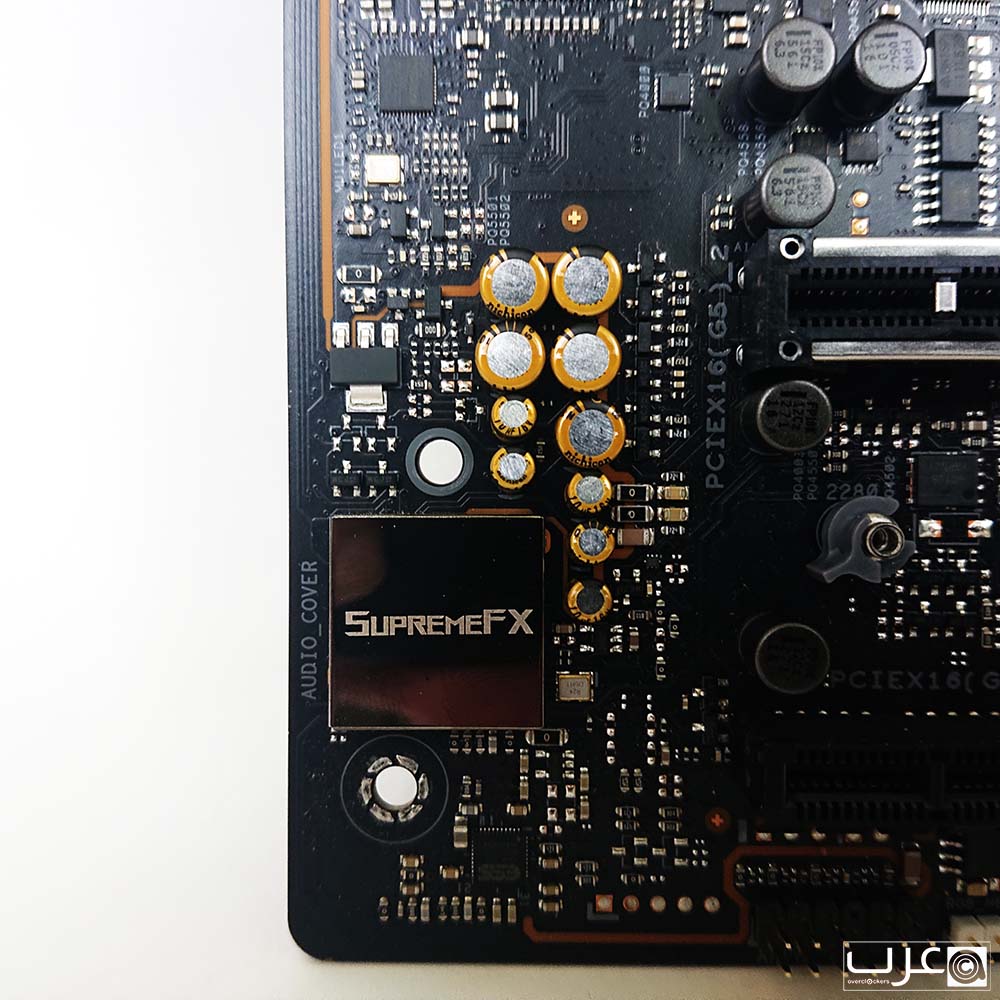

تفصل اسوس في لوحتها ROG Maximus Z690 Hero قسم الصوت باكمله لعزله عن الضوضاء الكهربائية الناتجة عن المكونات القريبة. هذه ممارسة قياسية للمصنعين الذين يهتمون بجودة دعم الصوت على اللوحة. وبدون عزل مكونات الصوت، يمكن إدخال ضوضاء كهربائية غير مقصودة في خط الصوت مما ينتج عنه تشويش وأصوات ثابتة.
وتستخدم اللوحة شريحة صوت Realtek ALC4082 تحت أسم SurpemeFX. وهذا مجرد درع معدني يفترض أنه يساعد في منع التداخل غير المرغوب فيه. ولقد بدأت شرائح ALC40XX في الظهور على بعض لوحات AMD X570S. وأكبر تغيير عن شرائح ALC1200 هو أن الشريحة يتم توصيلها عبر USB.
وتعمل تقنية شريحة SupremeFX ALC4082 ذات الـ 7.1 قناة كحل أساسي لهذا الجيل. وتحتوي على خط إدخال بنسبة 113dB SNR وخط إخراج بنسبة SNR 120dB، مما يسمح للمستخدمين بالبث والتسجيل بأقل قدر من الضوضاء. تشتمل شريحة الترميز أيضًا على مضخم سماعة رأس بجهد إخراج أقصى يبلغ 2.1Vrms، وقدرة قيادة تصل إلى 600 أوم، ودقة صوت تصل إلى 32 بت / 384 كيلو هرتز، والقدرة على اكتشاف مقاومة سماعات الرأس المتصلة. ويعتبر SABER 9018Q2C مسؤولاً عن دفع إخراج اللوحة الأمامية لـ Hero، والتي تستفيد من بنية ESS Hyperstream DAC لإنتاج مخرجات دقيقة وديناميكية موثوقة.
