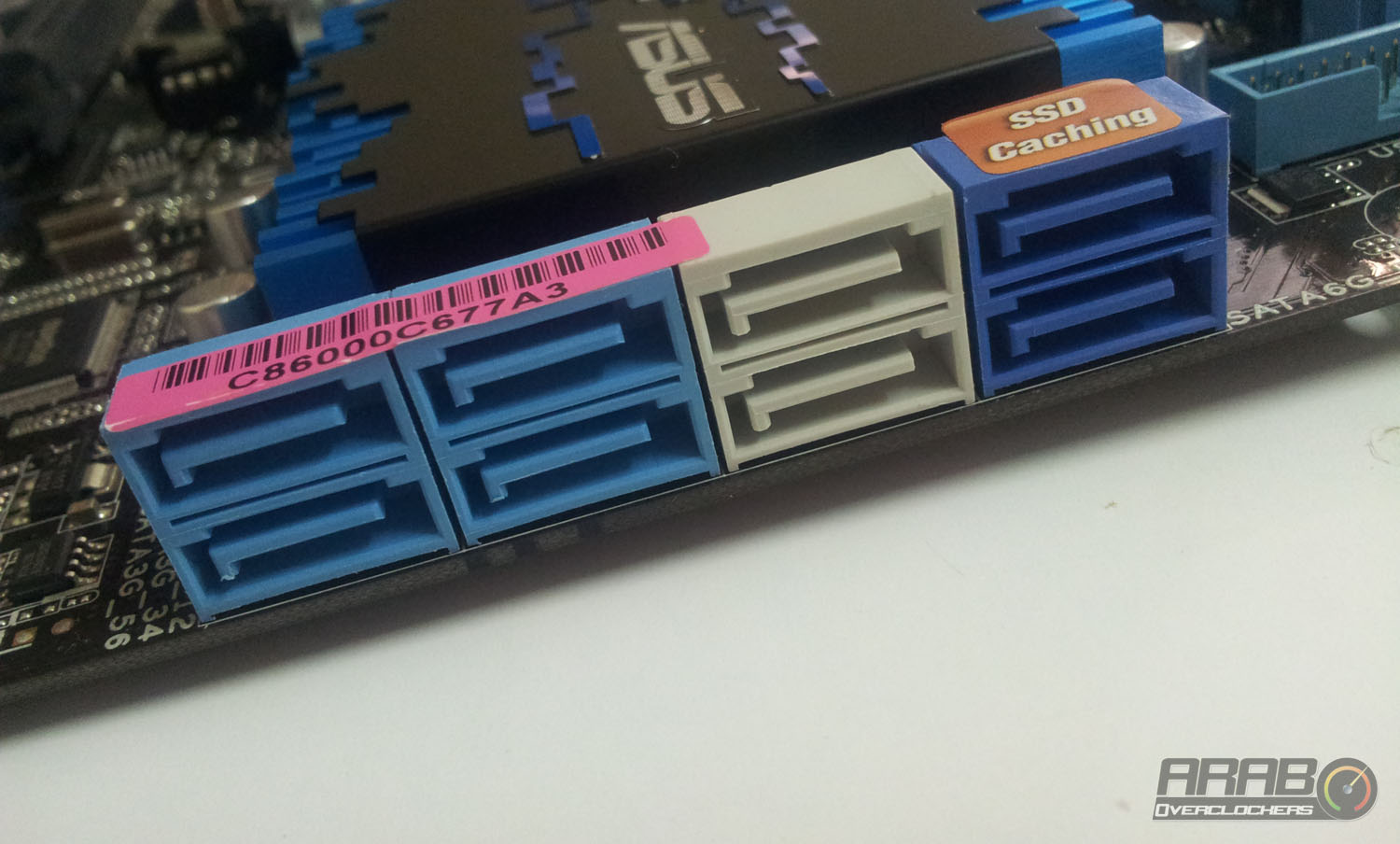

على اللوحة نرى ثمان منافذ SATA لتوصيل الاقراص الصلبة ووسائط التخزين وتتكون من اربعة منافذ SATA 2.0 باللون الازرق ومنفذا SATA 3.0 باللون الرمادي بالاضافة الى منفذان اخران SATA 3.0 باللون الازرق الغامق يتمتعان بتقنية SSD Caching لزيادة سرعة الاقراص الصلبة الميكانيكة .

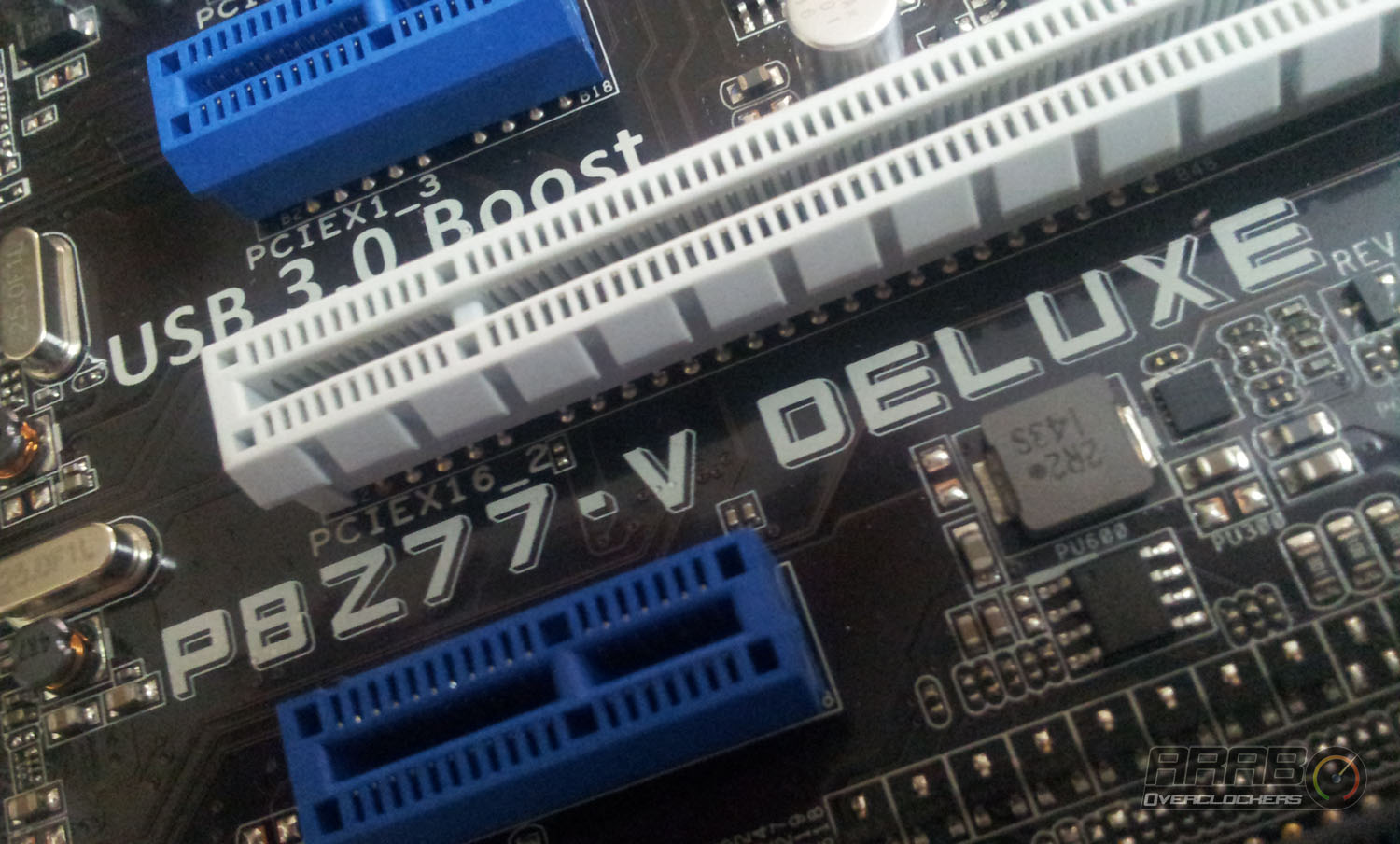

بين شقوق PCE-E نجد اسم اللوحة كاملا P8Z77-V DELUXE .

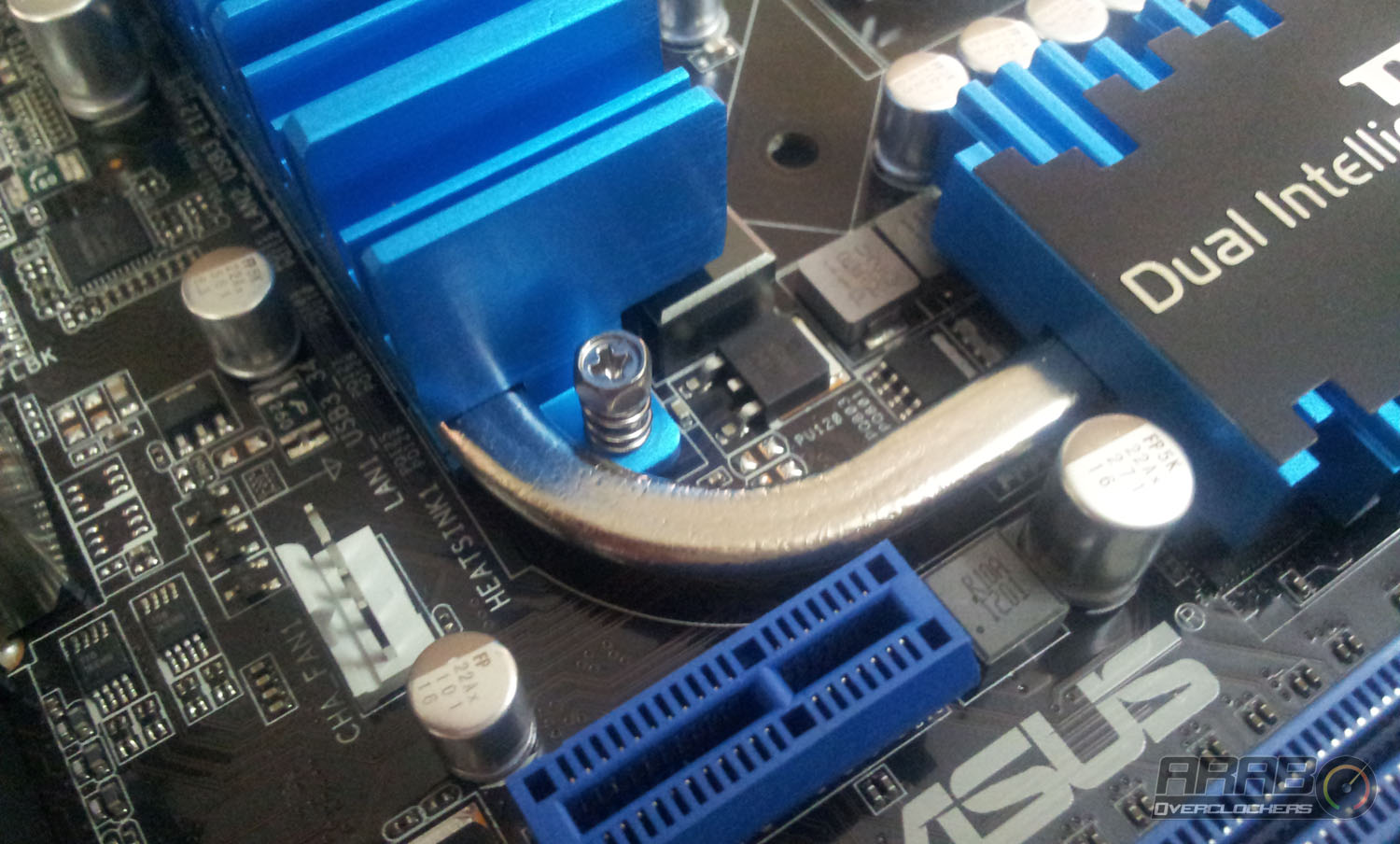

انبوب التبريد المعدني الذي يصل المشتتات ببعضها مما يساعد على زيادة كفاءة تبريد القطع تحتها .

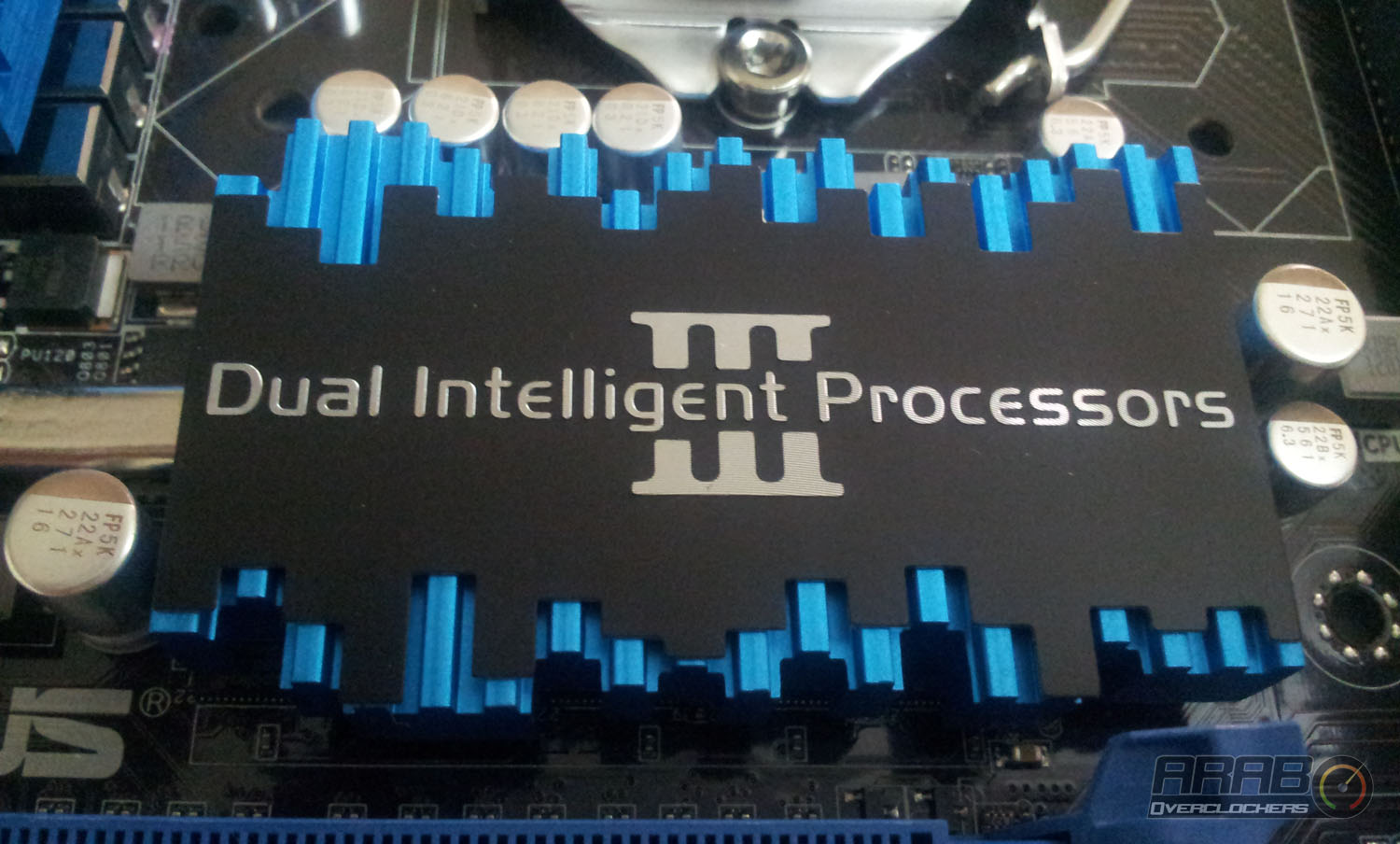

المشتت في منتصف اللوحة مطبوع عليه تقنية Dual Intelligent Processors III التي تضيف المزيد من الاستقرار على عمل اللوحة والمعالج تحت ظروف التشغيل المختلفة . تم تصميم المشتت بطريقة تجعل الهواء المنتفق يلامس السطح والجوانب مباشرة مما يؤدي على برودة مادة الالومنيوم وبالتالي يتم تشتيت الحرارة على الشريحة اسفل منه .

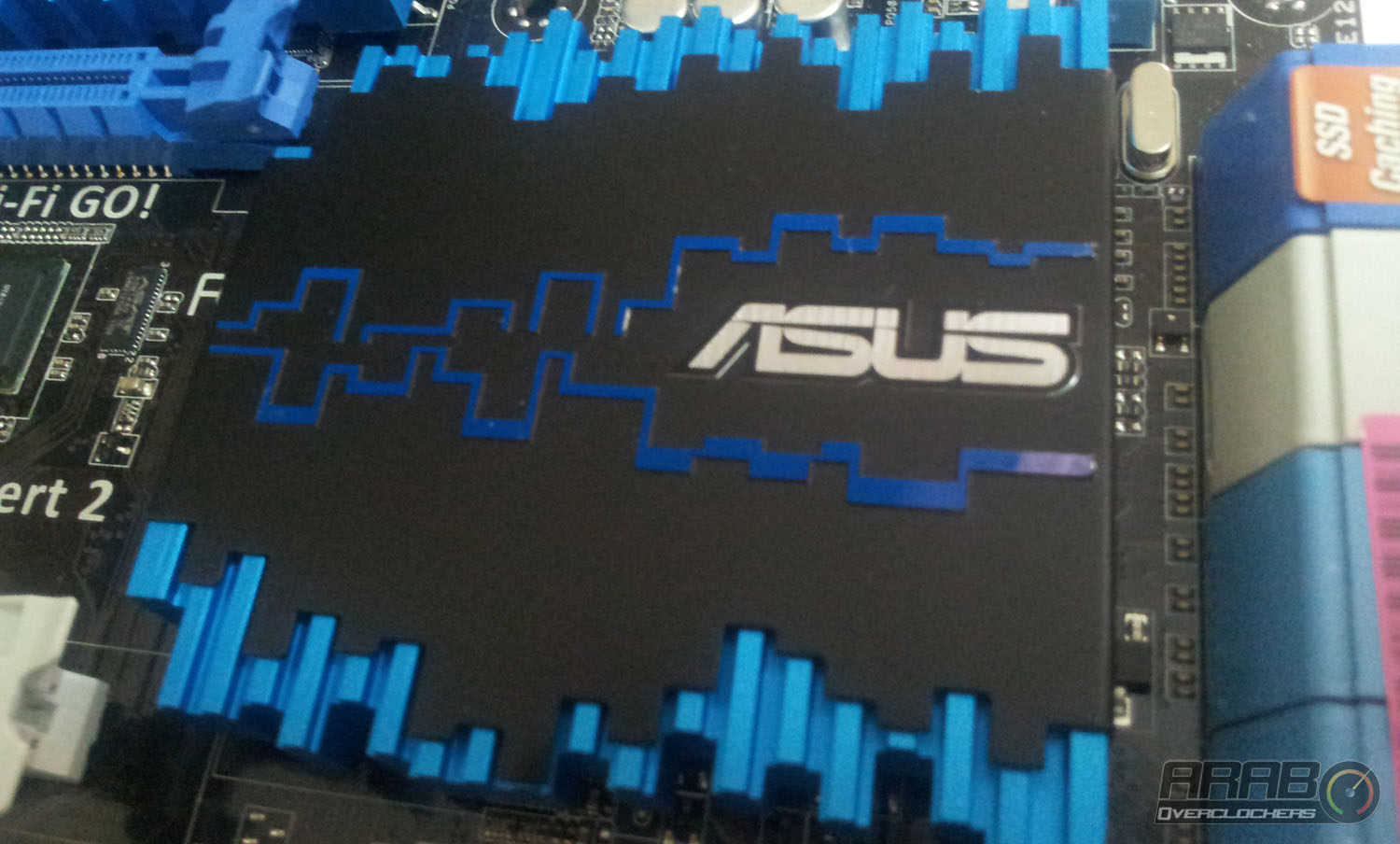

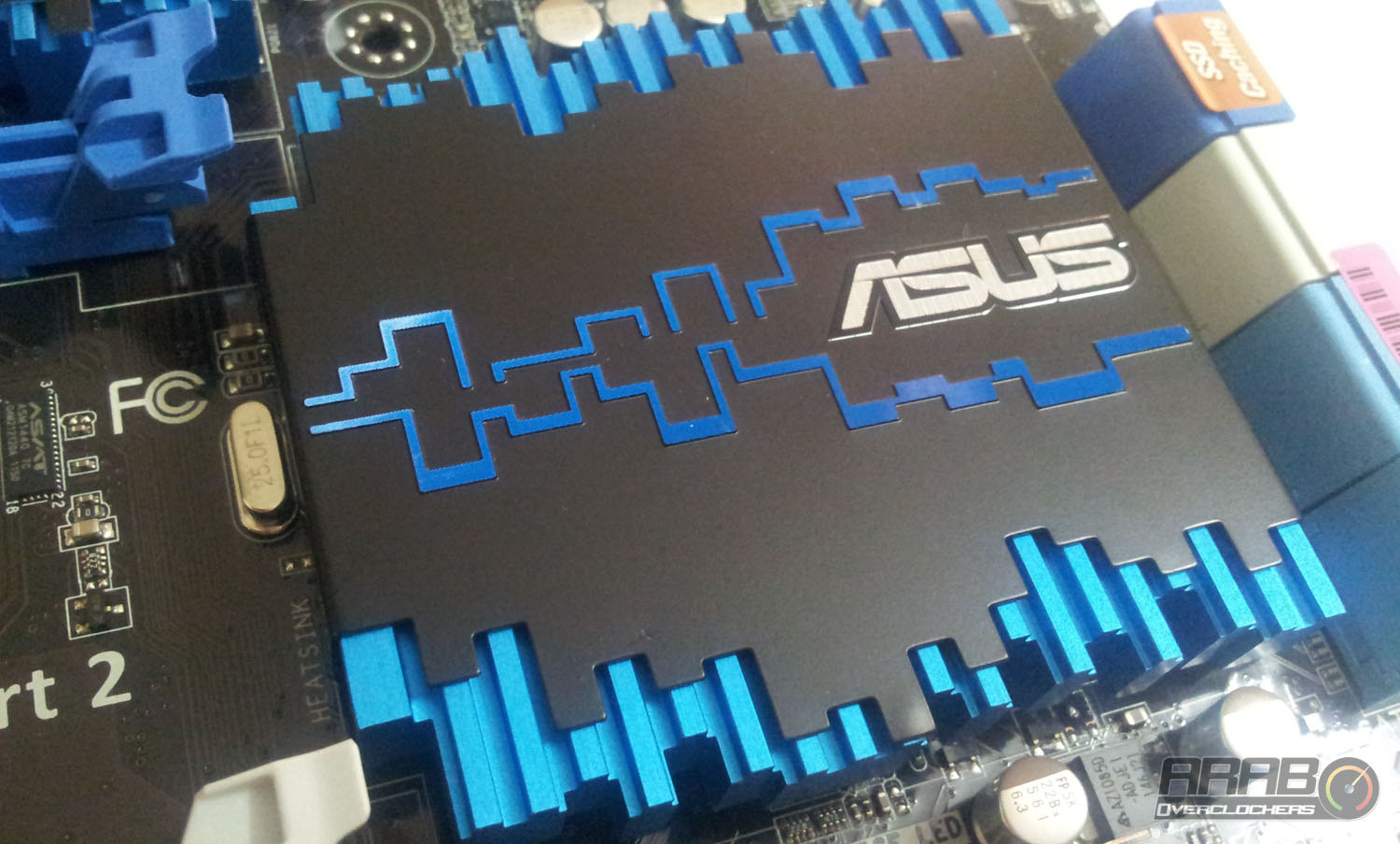

في الصور اعلاه يظهر لنا مشتت جسر انتل الجنوبي والذي يتحكم في اغلب وظائف الادخال والاخراج على اللوحة بالاضافة الى عملية التحويل من ناقل الى اخر ، المشتت يتكون من لونين الاسود المعدني والازرق المعدني في تناغم كامل وجميل مما يضفي الى اللوحة شخصيتها الخاصة بها ، وتم تصميم المشتت بطريقة تجعل الهواء المنتفق يلامس السطح والجوانب مباشرة مما يؤدي على برودة مادة الالومنيوم وبالتالي يتم تشتيت الحرارة على الشريحة اسفل منه . المشتت مطبوع عليه شعار ASUS باللون الفضي .
اسفل اللوحة نجد مجموعة كاملة من اسنان (ابر) التوصيل ، فهناك مقبس لتوصيل مقابس الصوت الامامية للصندوق مع مقبس SPDIF للصوت الرقمي ، و مقبسان USB 2.0 (اربعة منافذ) بالاضافة الى زر BIOS FLBK الذي يتيح للمستخدم تحديث ال BIOS او اصلاحه اذا حدث خلل ما ، ومنفذ لتوصيل مروحة مع خاصية PWM (هناك اربعة مقابس على اللوحة ككل) ، ودائرة Clear CMOS لاعادة الضبط الافتراضي للوحة . وهناك زر ال EPU الذي يساعد عند تشغيله على تحسين كفاءة استخدام الطاقة على اللوحة.

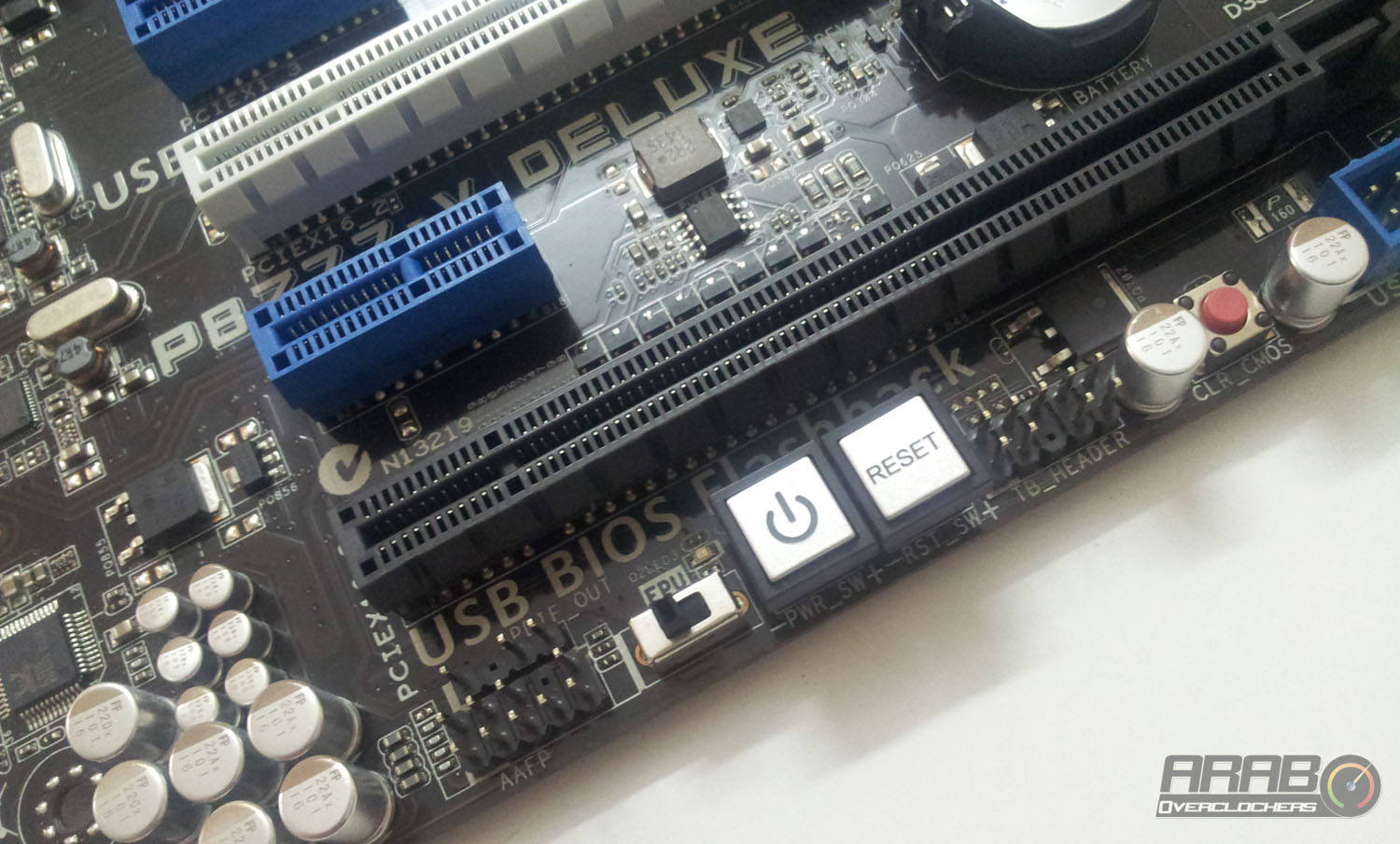

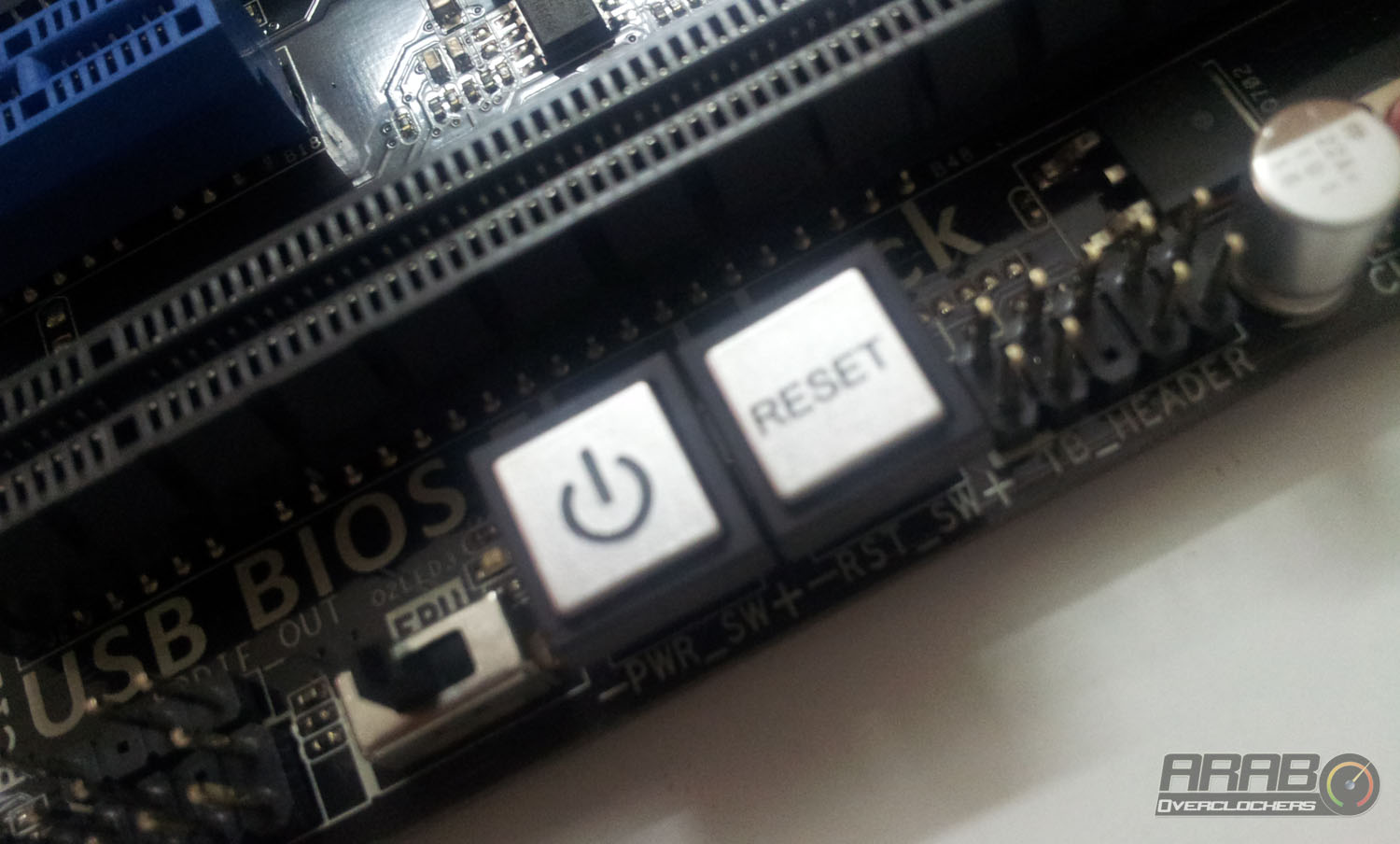

لان اللوحة من الفئة العليا ومصممة لعملية كسر السرعة فقد زودتها ASUS بازرار للتشغيل واعادة التشغيل على اللوحة مباشرة ، ربما لا تكون هذه الازرار مهمة للبعض ، ولكن مهمه للمستخدمين المحبين للاختبارات والتجارب الكثيرة.

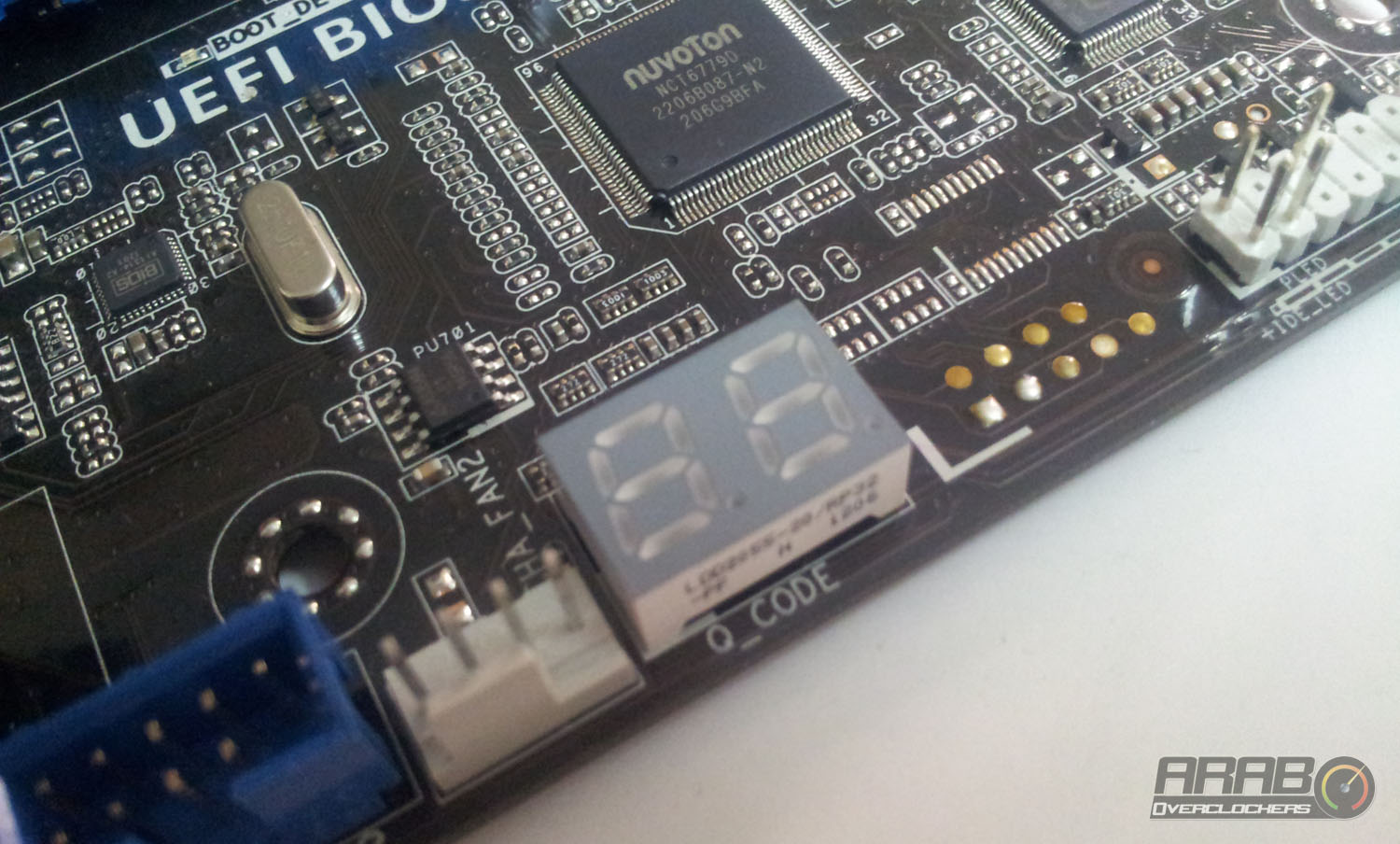

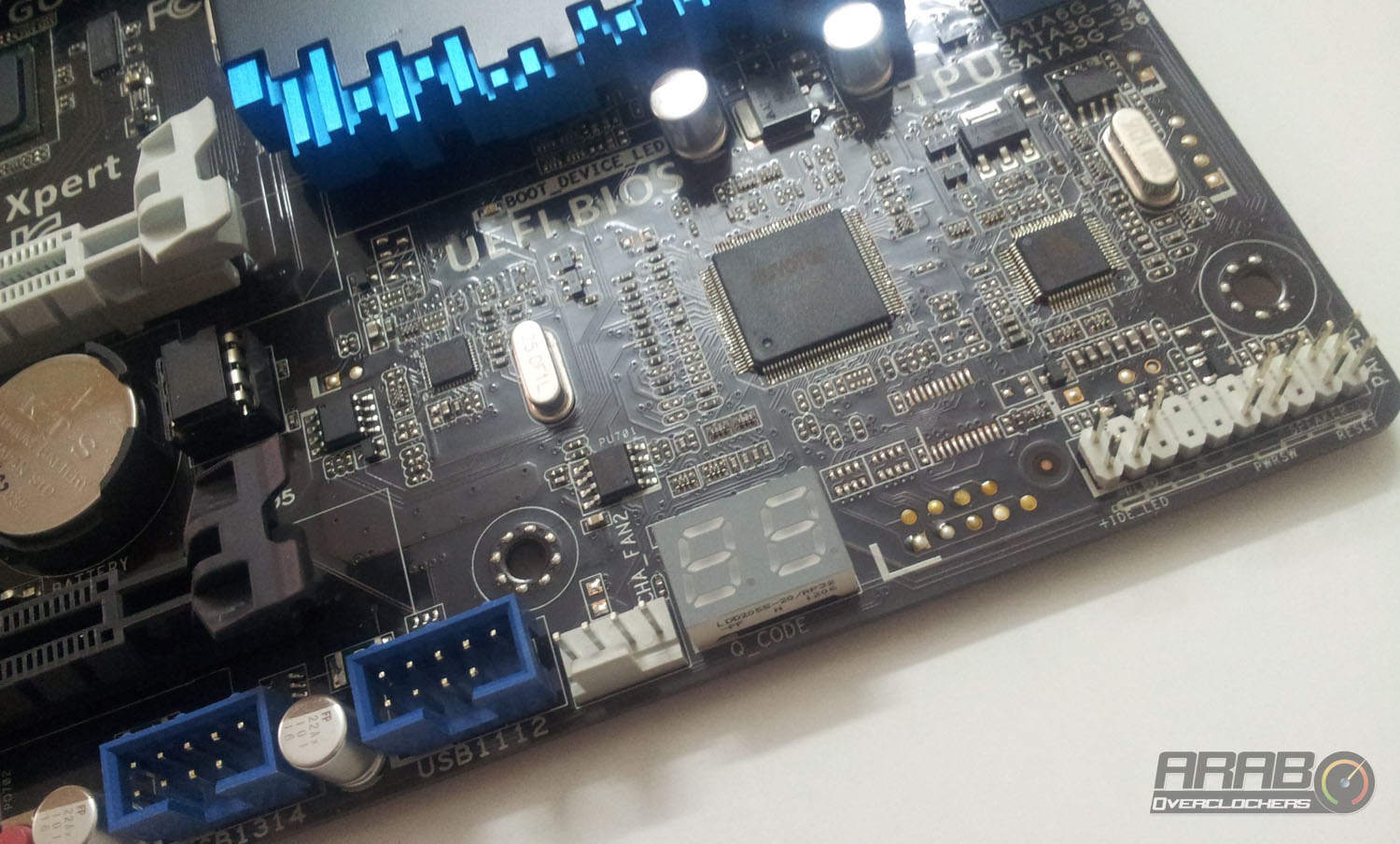

تحتوي اللوحة على شاشة عرض ثنائية الارقام ، تعرض الشاشة اكواد حالة اللوحة منذ بداية التشغيل مرورا بفحص النظام الى حالة العمل السليمة . هذه الشاشة تصبح ذات منفعة كبيرة لانها تعرض اكواد الخطأ ايضا اذا حدث خلل ما بالنظام او احد اختبارات الاقلاع ، حيث تمكن المستخدم بالرجوع برقم الخطأ الى كتيب اللوحة المرفق لمعرفة نوع الخطأ بالضبط مما يساعد على سرعة وسهولة حل المشكلة لمعرفة مصدرها معرفة دقيقة .
جميع المكثفات على اللوحة هي مكثفات صلبة Solid CAP وهي اطول عمرا من المكثفات العادية وافضل في تحملها لتقلبات الكهرباء . بالاضافة ان اللوحة تحتوي سماعة لحالة التشغيل.
