مراجعة لوحة Gigabyte Z690 Aorus Pro

تعد جيجابايت واحدة من أوائل الشركات المصنعة التي أصدرت اللوحات الأم Z690 لترافق معالجات Alder Lake من انتل. وأحد أكثر الموديلات إثارة للاهتمام الموجودة في المتاجر حاليًا هو Gigabyte Z690 AORUS Pro، وهو خيار متوسط بسعر مناسب مع الكثير من الميزات والمواصفات الفنية الممتازة.

وظرًا لأن هذه هي أول مراجعة للوحة بشرائح Z690 من جيجابايت، فسنغطي سريعا خط اللوحات من الشركة. يحتوي موقع جيجابايت على 25 طرازًا مذهلًا مدرجًا، عبر عائلات Aorus و Aero و Gaming X و UD. يحتوي خط Aorus لوحده على 15 لوحة، من لوحات Aorus Extreme Waterforce (وغير المبردة مائيا)، و Tachyon (لرفع تردد التشغيل)، و Master، و Ultra، و Elite، و Pro. حتى أن هناك لوحة Mini ITX، وهي Z690I Ultra.

معمارية Alder Lake وشرائح Z690

تعد معايير DDR5 و PCIe Express 5.0 من بين التقنيات الأولى  لمنتجات إنتل على الإطلاق. وتعد Z690 هي مجموعة الشرائح العاليامن إنتل، وهذه اللوحة التي لدينا اليوم مدعومة بها. كما تمثل معالجات Alder Lake فجر حقبة جديدة، وهي معمارية جديدة تمامًا وأسرع من إنتل. ولقد كتبنا كثيرًا عن ذلك، فإن المعالجات الجديدة ستحتوي بشكل أساسي على انوية طاقة وأداء لموازنة استهلاك الطاقة في ظروف الخمول والحمل. وبجانب ذلك مع منصة Alder Lake يتم جلب ميزات جديدة إلى عالم الحوسبة.

الكبير مقابل الصغير

كبديل لإصدارات إنتل السابقة، والتي ركزت فقط على الأداء أحادي النواة وأداء الألعاب، فقد أعادت معمارية Alder Lake الشركة بالكامل إلى الحوسبة متعددة الانوية، بقيادة فريقها المكون من ستة عشر نواةً مبنية على ترانزستور إنتل بدقة تصنسع 10 نانومتر. وهذه المرة تقدم إنتل تفسيرها الخاص لمصطلح BIG.little. وسنتحدث أكثر عن ذلك في الصفحات التالية.

لوحة Z690 Aorus Pro

في هذا المراجعة سوف نرى عن قرب لوحة Z690 Aorus Pro من جيجابايت. وهي لوحة تمتلك تصميم جديد للوحات الأم لمعالجات LGA 1700 و Alder Lake التي تدعم DDR5 و PCI Express 5.0. وعندما تنظر إلى المجموعة الكاملة للوحات الأم Z690 من الشركة، فإن Pro تقع في المستوى المتوسط في القائمة وتشارك العديد من نفس الميزات الموجودة في كل من اللوحات الأم ذات المستوى الأعلى والأدنى.

وتحافظ Z690 Aorus Pro على جودة البناء والجمالية لنظيراتها الاعلى الراقية، مع التضحية ببعض عناصر الاتصال لتقديم لوحة عالية الجودة بسعر أقل؛ تتضمن هذه العناصر التبديل من معيار 10Gbe للشبكة في Xtreme و Master إلى Intel 2.5Gbe في Pro، وقد تم التضحية بشبكة Wi-Fi 6e لتحل WiFi6 مكانها. وقد تم تبديل الصوت إلى ALC4080؛ وتمت إزالة ESS Sabre DAC.

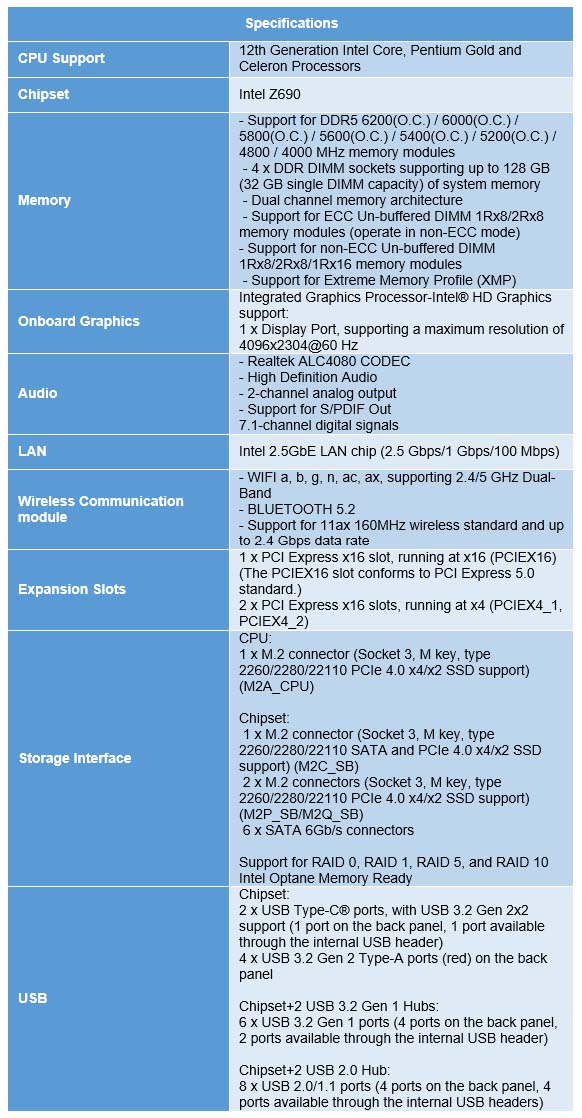

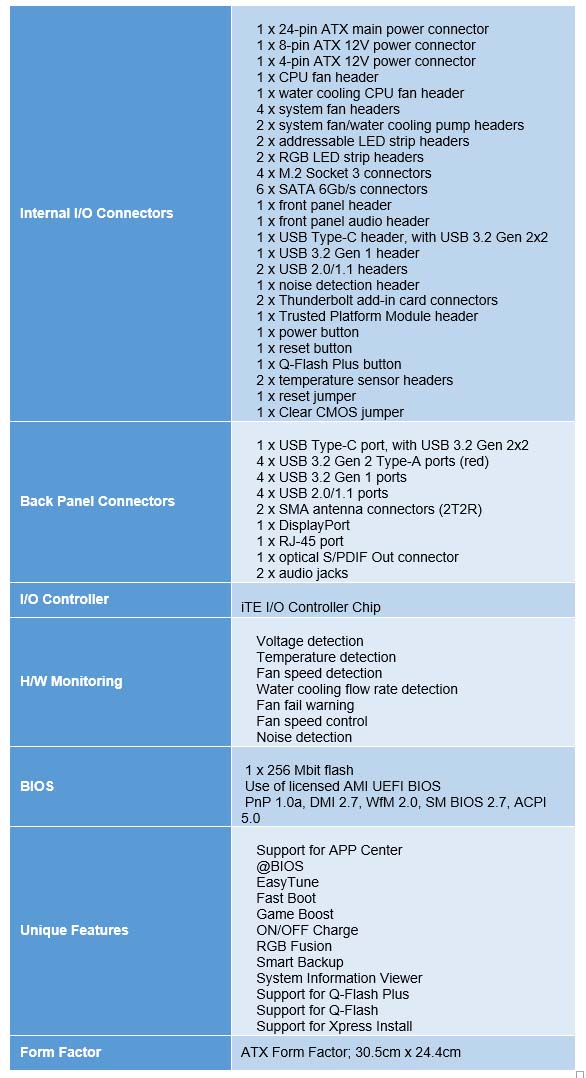

المواصفات كما وردت في موقع الشركة

وفي هذه المراجعة سنخبرك بكل ما توصلنا إليه حتى تتمكن من اتخاذ قرار مستنير بشأن ما إذا كان يجب عليك شراء هذه اللوحة ام لا. دون مزيد من اللغط، فلنبدأ اذا …

معمارية الحوسبة الهجينة – Alder Lake

لم يكن سرًا أن شركة إنتل كانت تبذل جهودًا كبيرة لاستعادة سوق معالجات الحواسب المكتبية. وبعد العديد من التجديدات والتطوير فقد حان الوقت لإنشاء معمارية جديدة من الألف إلى الياء بتصميم هجين؛ معمارية Alder Lake، والتي ربما سمعت الكثير عنها بالفعل خلال الشهور الماضية. وكانت أول من يتبنى بنية هجينة، على غرار معمارية ARM BIG.little، تجمع بين الانوية عالية الأداء جنبًا إلى جنب مع الانوية الفعالة، مما يجعلها الأولى من نوعها لشركة إنتل. وعلاوة على ذلك فأن هذا الجيل الجديد هو أول من يدعم ذاكرة DDR5 (بالاضافة الى دعمه لمتحكمات ذاكرة DDR4 أيضًا) وواجهة PCI-Express 5.0، مما يجعله الجيل الأول الذي يتبنى هذه المعايير.

معمارية معالجات Alder Lake تحتوي على نوعان مختلفان من الانوية

سنحاول في السطور التالية القاء الضوء بشكل مبسط على معمارية Alder Lake الجديدة، وتقديم معالجها الاعلى Core i9-12900K الذي يحتوي على 16 نواة و 24 مسار.  8 انوية P (16مسارا) و 8 انوية E (8 مسارات). ويحتوي هذا المعالج على 30 ميجابايت من ذاكرة التخزين المؤقت L3، وتوزيعها كالتالي، 3 ميجابايت لكل نواة من انوية (Golden Cove) و 3 ميجابايت لكل مجموعة انوية (Gracemont). مما يعني 24 ميجابايت لانوية P و 6 ميجابايت لانوية E. وتحتوي الشريحة على 14 ميجابايت من ذاكرة التخزين المؤقت L2.

الانوية الموفرة للطاقة Gracemont

اطلقت شركة إنتل الاسم الرمزي Alder Lake على الجيل الثاني عشر من معالجات Intel Core القائمة على بنية هجينة تستخدم انوية Golden Cove عالية الأداء وانوية Gracemont الموفرة للطاقة. ووفقًا لشركة إنتل، تعد معالجات Alder Lake “هجينة للأداء”، حيث تركز على الأداء بدلاً من استهلاك الطاقة. اذا لم تكن قد سمعت اسم Gracement من قبل، فهو متعلق بمعالجات Atom من إنتل، وتعد Gracemont معمارية دقيقة للمعالجات منخفضة الطاقة والتي سيتم استخدامها أيضًا في أنظمة إنتل على شريحة (SoC). وسيكون خليفة المعمارية المصغرة من Tremont. وبالإضافة إلى ذلك يتم استخدامه كنواة منخفضة الطاقة في بنية هجينة لمعالجات Alder Lake، وعلى غرار سابقتها فلقد تم تحسين الانوية بشكل أكبر. وتعد Gracemont في الواقع الجيل الرابع من هندسة Atom الصغيرة ذات الطاقة المنخفضة، والمبنية على عملية تصنيع Intel 7. وتقول إنتل أن معالجات  Alder Lake ستوفر أفضل أداء لكل واط من أي من معالجاتها. وستلاحظ عددًا من الأشياء هنا من بينها، زيادة في الذاكرة المخبئة L1؛ كما تمت مضاعفة ذاكرة التخزين المؤقت للإرشادات إلى 64 كيلو بايت مع ذاكرة تخزين مؤقت تصل إلى 4 ميجا بايت L2، تذكر أننا ما زلنا نتحدث عن الانوية الصديقة للطاقة هنا. وسيتعين على مايكروسوفت تقديم دعم لميزات الجدولة المعقدة هذه إلى نظام ويندوز x86 حتى يتم دعمها للجيل التالي من برامج جدولة العتاد. والتغييرات الرئيسية كما يلي:

• 64 كيلو بايت لكل نواة لتعليمات المستوى 1 المخبئة
• ذاكرة DDR5
• دعم PCIe 5.0
• دعم أطقم تعليمات AVX، AVX2 و AVX-VNNI

وتختلف هندسة المعمارية الهجينة في Alder Lake كثيرًا عن المفاهيم الهجينة مثل تلك التي نعرفها في الهواتف الذكية، مثل معمارية Arm BIG.little. فالهدف الأكثر أهمية في عالم الهواتف الذكية هو توفير استهلاك الطاقة. وهذه بلا شك واحدة من فوائد معمارية إنتل الهجينة، ولكن الكفاءة المتزايدة ستؤدي أيضًا إلى مستوى أداء إجمالي أعلى نتيجة لهذه الزيادة.

انوية الاداء Golden Cove

ستستفيد معالجات Alder Lake من انوية Golden Cove عندما تكون السرعة والأداء أمرًا بالغ الأهمية. ويجب أن تحدث فرقًا كبيرًا في الـ IPC عندما يتعلق الأمر بمعالجة البيانات مقارنةً بـ Comet و Rocket Lake. وستحل هندسة المعمارية المصغرة Golden Cove لمعالجات Alder Lake محل معماريات Sunny Cove و Willow Cove و Cypress Cove الدقيقة، وفقًا لشركة إنتل. ولقد تم وصفه في الأصل بدقة تصنيع 10 نانومتر محسّنة SuperFin، ولكن يتم تصنيعه باستخدام عملية تصنيع Intel 7، والتي تم تقديمها في عام 2012 تحت اسم “10ESF”. وستجد هذه الانوية عالية الأداء طريقها إلى معالجات قابلة للتطوير مثل Alder Lake و Xeon ، بالإضافة إلى Sapphire Rapids. ووفقًا لشركة إنتل، يجب أن تؤدي جميع التحسينات مجتمعة إلى تحسين الـ IPC بنسبة 19 بالمائة، وهو ما يعادل أو أعلى قليلاً من التحسين الذي حققته Sunny Cove مقارنةً بـ Skylake. يجب أن يكون هذا كافيًا للتغلب على معمارية Zen 3 لمعالجات Ryzen 5000 من AMD.

ويشتمل معالج Alder Lake-S على 8 انوية Golden Cove و 8 انوية Gracemont للمعالجات الاعلى، وقد تم التصريح بذلك خلال يوم الهندسة المعمارية للشركة. ويتم تصنيعه باستخدام تقنية Intel 7، والتي كانت تعرف سابقًا باسم Intel 10 nm Enhanced SuperFin. وكما ذكرنا سابقًا يحتوي Alder Lake-S على 8 انوية عالية الأداء، و 8 انوبة عالية الكفاءة. ونظرًا لحقيقة أن انوية Gracemont لا تدعم Hyper-Threading (HT)، سيكون Alder Lake-S قادرًا فقط على توفير 16 نواة و 24 مسار، وهو تكوين معالج Core i9-12900K.

المعالج

• معمارية هجينة تعتمد على انوية Golden Cove وانوية Gracemont
• انوية Golden Cove هي الأنوية عالية الأداء
• مجموعة تعليمات جديدة
• انوية Gracemont هي الأنوية عالية الكفاءة
• دعم عتاد الجدولة؛ ستتطلب إضافة دعم لإمكانيات الجدولة المتقدمة هذه أن تضيف مايكروسوفت دعمًا لها إلى نظام ويندوز x86.

الرسوميات

• معالج Intel Xe (Gen12.2) الرسومي

الادخال/الاخراج

• مقبس LGA 1700 جديد
• PCI Express 5.
• دعم ذاكرة DDR5 لمعالجات الاجهزة المكتبية
• دعم ذاكرة LPDDR5 لمعالجات الاجهزة المحمولة
• وصلة DMI 4.0 x8 مع مجموعة شرائح Intel 600 PCH

تعتمد وحدة الرسوميات المدمجة على Xe، ولديها ما يصل إلى 96 وحدة EU لوحدة معالجة الرسومات (GPU) و 32 وحدة EU لوظائف الوسائط فقط، وفقًا لما ذكرته إنتل. وبالنسبة للمعالج المجهز بالكامل، سيحتوي على ثمانية انوية للأداء بالإضافة إلى ثمانية انوية موفرة للطاقة؛ وتحتوي انوية الأداء على SMT (hyper-threading)، مما يعني أنك ستنتهي بإجمالي 24 مسار ترابط للمعالج.

النظام الفرعي للذاكرة DDR5

يحتوي النظام الفرعي للذاكرة المتوافق مع ذواكر DDR4 و DRR5، على قدر كبير من وحدات الترانزستور التي استثمرتها إنتل بشكل كبير. وتواصل إنتل إدراج الذاكرة على مستوى مواصفات JEDEC، مما يعني أنها غير قادرة على المضي قدمًا لاطق اقصى اداء. وتعمل ذاكرة DDR4 مع معالجات Alder Lake بتردد 3200 ميجاهرتز، بينما تعمل ذاكرة DDR5 بتردد 4800 ميجاهرتز افتراضيًا. ويمكنك أن تتأكد أن عرض النطاق الترددي للذاكرة من المرجح أن يرتفع بشكل كبير مع تقنية DDR5. لذا فإن الدعم في الإعدادات الافتراضية لـ JEDEC هو ثنائي القنوات PC5-38400U (DDR5-4800) أو PC4-25600U (DDR4-3200). الجديد والمضمن في DDR5 هو معيار XMP 3.0 بمجموع 5 وضعيات، ولكن يمكن الآن تخزين ما يصل إلى ثلاثة ملفات تعريف توقيت وتردد من الشركة المصنعة داخل DIMM. ومع ذلك يمكن تكوين وكتابة ملفي تعريفين متبقيين بواسطة المستخدم النهائي. بمعنى أنه إذا كان بإمكانك العثور على اداء رائع لذاكرتك (التردد والتوقيت والجهد) فيمكنك تخزين هذا الملف الشخصي على الـ SPD.

واجهة اتصال PCI Express 5.0

ستعمل معالجات Alder Lake على تمكين واجهة اتصال PCI Express 5.0، والذي سيضاعف عرض النطاق الترددي المتاح من الجيل 4 بأكثر من الضعف، ليصل إلى 64 جيجا بايت/ثانية عبر 16 مسارًا، كما تنبأت الشائعات وأكدتها إنتل الآن. ويمكن المقارنة بـ PCIe Gen 3.0 الذي يستطيع نقل 16 جيجابايت/ثانية عبر 16 مسارًا. وستكون الوصلات البينية مطلوبة لربط كل هذا معًا. وتسمي AMD هذا بالنسيج اللانهائي infinity fabric، بينما تسميه إنتل بالنسيج الحسابي compute fabric؛ اسمين مختلفين لنفس المفهوم. ولق تلقت واجهة DMI للربط بين المعالج ومجموعة الشرائح أيضًا ترقية هائلة إلى DMI 4.0, 16GT/s (PCIe 4.0 x8).

شرائح Z690

المثير للاهتمام هو الرسم التخطيطي لشريحة Z690، وهو الطراز الأعلى لشرائح Intel 600 الذي تم إصداره أولاً. تحتوي وحدة المعالجة المركزية على 16 ممر (أو مجموعتان من 8 ممرات PCIe 5.0)، والتي يمكن استخدامها للرسومات أو التخزين، بالإضافة إلى أربعة ممرات لواجهة NVME 4.0. ويبدو أن كل ما قيل سابقاً صحيح؛ وتحتوي الشرائح على 12 ضعف مقارنة بـ gen4 و 16 ضعف مقارنة بـ gen3. تشمل الميزات الإضافية دعمًا لوحدتي DIMM لكل قناة ذاكرة وذاكرة DDR4-3200 ثنائية القناة أو DDR5-4800 مع وحدتي DIMM لكل قناة ذاكرة.

خصائص شرائح Z690

• دعم كلاً من DDR4 و DDR5، مع معدلات بيانات قياسية لا تقل عن DDR5-4800 متوافقة مع تكوينات من أربع وحدات.
• سيتم استخدام وضعي Gear 2 أو Gear 4 تلقائيًا لذاكرة DDR5، وتشغيل وحدة التحكم في الذاكرة بسرعة ½ أو ¼، اعتمادًا على معدل البيانات.
• احتفظ بـ 20 مسار PCIe للمعالج، ولكن 16 منها تمت زيادتها لواجهة PCIe 5.0.
• استخدام DMI 4.0 لتوصيل المعالج بـ PCH (مجموعة شرائح) بسرعات PCIe 4.0 x8.
• يتحتوي PCH الجديدة على أربعة ممرات PCIe أخرى، بما في ذلك 12 ممر PCIe 4.0 و 16 ممر PCIe 3.0.
• دعم ما يصل إلى أربعة منافذ USB 3.2 2×2 بسرعة (20 جيجابت / ثانية).
• دعم وحدات CNVio الجديدة تقنية Intel Wi-Fi 6E، وربما Wi-Fi 7 القادمة.
• تستخدم الانوية المختلطة “Big-Bigger” لتحسين معالجة المسارات مع الاحتفاظ بـ 125W TDP.
• يتطلب ارتفاع المقبس المنخفض للمعالج مجموعة تثبيت مشتت تبريد جديدة.

الصندوق والمحتويات

تأتي لوحة Z690 Aorus Pro في صندوق ذو تصميم جميل، لكنه لا يعطي الكثير من المعلومات في المقدمة. وتأتي سمة Aorus واضحة تماما على التغليف، فالشعار الكبير يتم توسيطه مع ذكر المعالجات المدعومة ومجموعة الشرائح على اليمين.

اما الجزء الخلفي، فيمكنك أن ترى تفصيلا لطيفًا لكل شيء تقريبًا! هناك تفاصيل حول تصميم دائرة Direct Digital VRM وتصميم المشتت الحراري وذاكرة DDR5 وواجهة PCIe 5.0 والشبكات. كل ما تحتاج إلى معرفته تقريبًا، وسينقلك رمز الاستجابة السريعة عند مسحه إلى موقع الويب الخاص بالشركة للحصول على مزيد من التفاصيل أيضًا.

في العلبة، توجد شارة مميزة رائعة للصقها على صندوق الحاسب، بالإضافة إلى جميع الوثائق المعتادة وتشمل دليل المستخدم ودليل التركيب.

ويتم تضمين جميع البراغي والكابلات التي ستحتاج إليها، بالإضافة إلى مجسات حرارية وهوائيات WiFi.

ومعنا اليوم اعلى معالج من إنتل وهو Intel Core i9-12900K الذي يحتوي على 16 نواة و 24 مسار.  8 انوية P (16مسارا) و 8 انوية E (8 مسارات). ويحتوي هذا المعالج على 30 ميجابايت من ذاكرة التخزين المؤقت L3، وتوزيعها كالتالي، 3 ميجابايت لكل نواة من انوية (Golden Cove) و 3 ميجابايت لكل مجموعة انوية (Gracemont). مما يعني 24 ميجابايت لانوية P و 6 ميجابايت لانوية E. وتحتوي الشريحة على 14 ميجابايت من ذاكرة التخزين المؤقت L2.

وها هي ذاكرة Aorus من نوع DDR5 بتردد 5200

ما تراه الآن هو ذواكر Aorus التي تتمتع ببساطة وجمال التصميم. وتظهر مشتتات الحرارة بلونها الاسود وبها أخاديد دقيقة مع الشعاؤ باللون الفضي/ وهو اللون المستخدم ايضا بطول الذواكر من الاعلى. ويمكننا أن نرى القليل من لوحة ال PCB، ونحب أنها تأتي في اللون الأسود وليس الأخضر.

ويأتي الجانب مماثل لما هو موجود على الجانب الآخر. ونجد هنا ملصق المنتج، حيث نرى رقم الطراز، ومكان صنعها ، والسعة، ورسالة بعدم إزالة الملصق مع عقوبة إلغاء الضمان.

نظرة على اللوحة

تأتي Z690 Aorus Pro مستخدمة تصميم Aorus المعروف منذ مدة، ويتميز بلوحة PCB سوداء متناغمة مع المشتتات الحرارية السوداء والفضية الداكنة.

وتنحرف لوحة Z690 Aorus Pro قليلاً عما تتوقعه عادةً عند النظر إلى لوحات ATX الكاملة الجاهزة للألعاب. بالتأكيد لديك مقبس المعالج في الأعلى، والذاكرة على اليمين وفتحات التوسعة بالأسفل. ولكن ما يتغير هنا هو تخطيط PCI Express. ففي الجزء العلوي ستجد فتحة PCI Express 16x واحدة مع غلاف حماية معدني، وستجد في الجزء السفلي من اللوحة الأم فتحتان كاملتان وطريقة توصيل كل منهما مثيرة للاهتمام.

من حيث التصميم العام، أنا معجب بأن جميع الخطوط الزخرفية تندمج لإنشاء نمط متدفق من غطاء الإدخال / الإخراج إلى ال PCB وصولاً إلى المشتتات الحرارية لل M.2 و MCP. ولكن للأسف لم يُترجم هذا إلى المشتت الحراري العلوي لل VRM أو بعض الخطوط الأخرى على ال PCB، ولكنهم يحصلون على درجة عالية لما يقدمونه من اداء عملي.

يمكن أن يخبرك النظر إلى الجزء الخلفي من اللوحة الأم بالكثير عن كيفية إنشاء أي لوحة معينة. فعادةً سترى أشياء مثل كيفية توصيل فتحات PCI Express بما حولها وأين توجد المكونات الرئيسية. ومع ظهور PCI Express 5.0 بدأت العديد من الشركات المصنعة في استخدام فتحات توسعة مثبتة على السطح في محاولة لتقليل EMI وهو ما ستجده على هذه اللوحة أيضًا.

ولكن للأسف لا توجد لوحة خلفية لتشتيت الحرارة على هذه اللوحة، وهو أمر جيد لأنه سيوفر الكثير المال، وهنا نرى أن Aorus اتجهت لخفض السعر حتى تكون اللوحة مناسبة سعريا لقطاع كبير من المستخدمين.

عند النظر حول مقبس المعالج، ستجد مقبس معالج LGA 1700 الجديد والطويل وعدد 19 مرحلة VRM. ووفقًا للشركة فإن تصميم المرحلة 16+1+2 يترك 16 مرحلة للمعالج بينما تكون المراحل الأخرى للذاكرة و PCI Express.

وبالتأكيد سوف تحتاج إلى مبرد للمعالج متوافق مع LGA 1700 معتمد لهذه اللوحة لأن فتحات التركيب تتبع المعيار الجديد.

ويتواجد مقابس طاقة 8+4 للمعالج خلف المشتتات الحرارية VRM مع سهولة الوصول لتركيب وإزالة كبلات الطاقة.

تأتي الذاكرة ثنائية القناة بشكل قياسي في معالج Alder Lake وتدعم Z690 Aorus Pro وحدات DDR5 القياسية بسرعة تصل إلى 6200 ميجاهرتز وتتجاوزها. ستعتمد السرعات الفعلية على اختيارك للوحدة وجودة المعالج. ويمكن معالجة 128 جيجابايت من الذاكرة كحد أقصى بكثافة الوحدة المناسبة.

تقريبًا كل مقبس في Z690 Aorus Pro عبارة عن معدن مقوى بوصلات لحام مباشرة إلى لوحة PCB للحصول على أقصى قوة. بالإضافة إلى تحمل التواء وسحب مآخذ DIMM ولها أيضًا قضيب لمنع جوانب التجويف من الدفع إلى الداخل. هذه التفاصيل مثيرة للإعجاب للغاية ويمكننا أن نشكر المستهلكين الذين ارجعو لوحاتهم بسبب كسر منافذ تركيب الذاكرة سابقا لان هذا الامر ادى لانتشار التدعيم في التصميمات الحالية.

وستجد أسفل منافذ الذاكرة ازرار التحكم في اللوحة المدمجة بما في ذلك زر الطاقة وشاشة LED لعرض الأخطاء. كما يوجد اثنان من موصلات RGB الأربعة هنا أيضًا لكل من RGB و ARGB جنبًا إلى جنب مع أربعة موصلات مروحة PWM.

شيء واحد أحبه في Z690 Aorus Pro وهو مصابيح LED الخاصة بالحالة التي تشير إلى مشاكل النظام الذي تواجهه حاليًا. هذه الأضواء على يسار فتحة التركيب الوسطى.

يقع زر إعادة الضبط RESET في الجزء السفلي من اللوحة بجوار منافذ SATA ولم يتم تمييزه جيدًا.

يبلغ عدد منافذ SATA الداخلية 6 منافذ وتتبع معيار SATA6 الجديد. ويتم دعم مصفوفات RAID 0 و 1 و 5 و 10 باستخدام معالج الإعداد في UEFI BIOS.

أحد أكبر التحولات عندما يتعلق الأمر بتصميم اللوحة الأم هو دعم التخزين. فلسنوات كان التخزين هو عنق الزجاجة وقد بذلنا جهودًا كبيرة لضمان وصولنا إلى البيانات بسرعة. ام الان فيبدو أنه لم يعد التخزين يمثل عنق الزجاجة، حيث يجد كل مصمم للوحة الأم أنه من الضروري تضمين أكبر عدد ممكن من فتحات M.2 التي تدعم PCI Express.

ففي مكان فتحات توسعة PCI Express المعتادة، ستجد ما مجموعه أربعة مآخذ M.2 تدعم جميعها PCI Express 4.0 ويتم تبريدها بواسطة حل تبريد متكامل. تستخدم الفتحة العلوية عرض النطاق الترددي من المعالج بينما تستخدم الفتحات الأخرى مباشرة مع SB / MCP. ولا يهم الفتحة التي تختارها إلا إذا كنت تقوم بتشغيل مزيج من محركات الأقراص القائمة على M.2 و SATA.

تعد لوحة الإدخال/الإخراج دائمًا جزءًا مثيرًا للاهتمام من اللوحة الأم لأنها تحدد خيارات الاتصال التي ستكون متاحة. وبدءًا من اليسار، لدينا أربعة منافذ USB 3.2 متبوعة بوصلتي هوائي WiFi. وستجد ما مجموعه أربعة منافذ USB 2.0 إلى جانب أربعة منافذ USB 3.2 Gen 2 أخرى ووصلة واحدة من النوع C. يتعامل منفذ Display Port واحد مع الفيديو الموجود على اللوحة بينما يمكن لاتصال 2.5G Ethernet التعامل مع الشبكة.

منافذ الصوت هي الامر الغريب في هذا التصميم. فلقد ولت الاتصالات الصوتية التناظرية مع ميكروفون واحد فقط وخط خارج للتعامل مع الصوت. بالطبع هناك اتصال بصري، لكنني لم أجد بعد أي نظام صوت مركزي للحاسب يمكن أن يستخدمه ومتوفر في الاسواق.

ويبدو أننا قد نبتعد أخيرًا عن الصوت الداخلي حيث لجأ المزيد والمزيد من المستخدمين إلى حلول صوت USB بما في ذلك مكبرات الصوت وسماعات الرأس مما يجعل قابس الصوت التناظري شيئًا من الماضي.

على الرغم من الافتقار إلى منافذ صوتية لائقة، فإن اللوحة تتميز بوجود شريحة Realtek ALC4080 CODEC بإخراج تناظري بقناتين و 7.1 باستخدام الإشارات الرقمية. وعلى عكس اللوحات الأخرى من Aorus، فإن مكونات الصوت تكون مكشوفة بالكامل مع درع EMI فقط فوق معالج Realtek.

ويبدو أن هناك طبقة فصل صوت مشار إليها بخط تان. كما أن حل الصوت عالي الدقة هذا يتكون من شريحة واحدة مع عدد قليل من المكثفات WIMA الذهبية حوله.

تفصل Aorus في لوحتها Z690 Aorus Pro قسم الصوت باكمله لعزله عن الضوضاء الكهربائية الناتجة عن المكونات القريبة. هذه ممارسة قياسية للمصنعين الذين يهتمون بجودة دعم الصوت على اللوحة. وبدون عزل مكونات الصوت، يمكن إدخال ضوضاء كهربائية غير مقصودة في خط الصوت مما ينتج عنه تشويش وأصوات ثابتة.

كما تمتلك اللوحة كل المنافذ الازمة لتوصيل ما تريد، فيوجد رأس توصيل USB 3.2 Gen 1، ورأسي توصيل USB 2.0/1.1، مع رأس توصيل حساسات الضوضاء، ورأس توصيل مستشعرات حرارية، بالاضافة الى العديد من رؤس توصيل المرواح واضائة RGB/ARGB، ولم تبخل Aorus بتضمين رأسي توصيل Thunderbolt ايضا.

تحليل دوائر اللوحة

ها هي لوحة Z690 Aorus Pro عارية بدون المشتتات، ويظهر لنا مدى جودة صنعها ومكوناتها.

ويبدو تصميم VRM رائعًا. فهو يتميز بـ 16 مرحلة VCORE مع مرحلة طاقة بقدرة 90A، و 1 VCCGT Phase مع 60A Power Stage لـ iGPU ، و 2 VCCAUX Phases مع 70A Dr MOS لوحدات التحكم في الـ PCIe والذاكرة.

ويتم التحكم فيما سبق بمتحكم Renesas RAA229131، وتتميز مرحلتان إضافيتان (وحدات تحكم PCIe و RAM) بتصميم مختلف – تم تجهيز كل منهما بـ MP86992 mosfet بقدرة 70A، وتعملان تحت سيطرة وحدة التحكم M2940A.

وتستخدم لوحة Z690 Aorus Pro مراحل طاقة SPS ISL99390 لمراحل Vcore. تدعم كل مرحلة من مراحل الطاقة هذه 90 أمبير كحد أقصى من التيار المستمر. بالنسبة لمرحلة VCCGT (iGPU)، تستخدم Aorus مرحلة طاقة واحدة SPS ISL99390.

وتأتي شريحة Intel Z690 تحت مشتت ضخم خاص بها كما هو متعارف عليه.

ويتم التحكم في المراوح بواسطة شريحة ITE IT8689 الشهيرة.

وقد تم تزويد اللوحة بشريحة اتصال شبكي من انتل بمعيار 2.5Gbe .

وتأتي شريحة ال BOIS من شركة MXIC، وها هو متحكم اخر من ITE.

كيفية الاختبار ومواصفات الاجهزة

قمنا باختيار عدة لوحات بجانب لوحتنا لمقارنة الاداء العام في بعض البرامج والتطبيقات، جميعهم يصنفون في فئات مختلفة، ومع كل لوحة يتم استخدام نسخة جديدة من برنامج التشعيل لضمان افضل وادق نتائج يمكننا الحصول عليها.

مواصفات جهاز الاختبارات:

وسنقوم بالقاء الضوء في الصفحة التالية على اختبارات التطبيقات و اختبارات الالعاب، وقمنا بوضع كل مجموعة من الاختبارات بالترتيب في ملف واحد حتى يسهل لمتابعينا مشاهدتها بشكل اسرع.

اختبارت التطبيقات والالعاب

كسر السرعة

معالج Core i9-12900K من إنتل هو واحدًا من ثلاث معالجات غير مقفلة متاحة في البداية على منصة Z690. ومعالج Core i9-12900K هو الأسرع في التشكيلة. لقد حققنا نتيجة كسر سرعة المعالج عند 5.1 جيجاهرتز عبر جميع أنوية الأداء. هذا هو الحد الأقصى تقريبًا الذي ستحصل عليه عند التبريد بالماء. ضع في اعتبارك أن Core i9-12900K يحتوي على 16 نواة و 24 مسارا. وهم 8 انوية P (16 مسارا) و 8 انوية E (مع 8 مسارات). ويمتلك معالج Intel Core i9-12900K تردد اساسي ومعزز يبلغ 3.2 جيجاهرتز / 5.3 جيجاهرتز لانوية P و 3.0 / 3.9 جيجاهرتز لانوية E. وهذه هي الترددات للنواة الواحدة. وستعزز انوية P في المتوسط إلى ما يصل 5.0 جيجاهرتز وانوية E إلى ما يصل 3.7 جيجاهرتز. ولقد تم رفع تردد تشغيل جميع انوية الأداء الثمانية إلى 5.3 جيجاهرتز، وتركنا انوية E تحت الإعدادات الافتراضية. ولقد تفوق معالج Core i9-12900K بسرعة 5.1 جيجاهرتز على معالج Ryzen 9 5950X بهامش صغير في الاختبارات متعددة الانوية.ولقد قام معالج Core i9-12900K الخاص بنا بسحب 459 واط في اختبارات الضغط عند تردد 5.1 جيجاهرتز ( 1.40 فولت). ويؤدي رفع تردد تشغيل الانوية الصغيرة إلى زيادة استهلاك الطاقة بكل تأكيد، ولكن لن يكون بشكل كبير مثل انوية P. وسوف يتطلب رفع تردد التشغيل نظام خاص لللتبريد وننصح بنظام تبريد احترافي.

وكان المعالج بتردد 5.31 جيجاهرتز يعمل بشكل جيدا، ولكنه غير مستقر تحت اي ضغط عالي، ومع مزيد من التغيير والتجربة في الإعدادات بشكل دقيق، من المحتمل أن نصل إلى نقطة استقرار. ولم اكن ارغب في دفع المعالج إلى أعلى بسبب استهلاك الطاقة وبالتالي الحرارة حتماً، وثانيا لاني سوف اقوم بارجاعه مرة اخرى الى الشركة ولا اريد ان يحدث له اي ضرر.

وسنفرد مقالة خاصة منفصلة بعملية رفع تردد التشغيل “كسر السرعة” على اكثر من لوحة ومعالج.

الخاتمة

عندما أقوم بأي مراجعة للمنتجات، فإنني أقوم ببدء المراجعة من خلال عدم قراءة الكثير في المواصفات أو التحقق مما يقوله المراجعون الآخرون. ويساعدني هذا الامر على البقاء محايدًا في أفكاري بهدف تقديم مراجعة صادقة.

ومع ذلك عندما تقوم بمراجعة المنتجات لفترة طويلة كما افعل، فهناك أشياء معينة أفترض أنها ستكون موجودة وأتوقعها لاحقًا. وخير مثال على ذلك هو العناصر التي تأتي مع كل منتج. كان هناك وقت تحصل فيه على كابل لكل اتصال على اللوحة الأم، وكان الدليل مفصلًا للغاية وكان دليل البدء السريع مفيدًا بالفعل. يبدو أن الأوقات تتغير وأن ما تقدمه المنتجات يتماشى بشكل أكبر مع كيفية استخدام المستخدمين لهذه المنتجات فعليًا.

وفي هذا المراجعة، تفحصنا لوحة Z690 Aorus Pro من جيجابايت تفصيليا. فلقد تم بناء هذه اللوحة على مجموعة شرائح Intel Z690 التي تدعم خط معالجات LGA 1700 Alder Lake الجديد. ومع هذا المعالج الجديد نحصل على عدد من الميزات الجديدة والمثيرة بما في ذلك PCI Express 5.0 و DDR5 و Hybrid CPU Cores التي تمثل تحولًا أساسيًا في بنية النظام ليس فقط أكثر قوة ولكنه فعال للغاية في استهلاك الطاقة.

إلى جانب هذه الميزات الجديدة للوحات ، لدينا أيضًا تغييرات مستمرة في سوق أجهزة الحاسب التي تعتمد نظام DIY والتي غيرت كيفية استخدام هذه المنتجات. فعلى سبيل المثال قامت NVIDIA بإزالة دعم SLI واستجابة لذلك من المحتمل ألا ترى لوحة أم بها فتحات PCI Express 16x متباعدة بشكل جيد تدعم بطاقات الرسومات المزدوجة. بينما تدعم اللوحة Z690 Aorus Pro تقنية AMD Crossfire، ولكن في الواقع فإن أي مستخدم يشتري هذه اللوحة الأم سيكون لديه بطاقة رسومات واحدة فقط.

وبينما ليعب الصوت دورًا مثيرًا للاهتمام في تطوير اللوحات الأم وفي محاولة لجعل اللوحات أكثر جاذبية، بدأ المصنعون في تضمين شرائح الصوت المدمجة. ويقوم عشاق الصوت الحقيقيون دائمًا بتثبيت معالج صوتي منفصل، ولكن كان الخيار موجودًا دائمًا لاستخدام الصوت المدمج. ومع Z690 Aorus Pro، لا يزال بإمكانك الحصول على خيار صوتي مدمج ولكنه يقتصر على اتصالين تناظريين واتصال رقمي لن يتم استخدامه مطلقًا على جهاز حاسب للألعاب الا اذا كنت ممن يمتلكون سماعات بواجهة اتصال رقمية.

وأظن أن جيجابايت قام بتضمين معالج الصوت لأنهم اضطروا إلى ذلك ولكنهم أدركوا أن اللاعبين يستخدمون سماعات رأس USB الآن والتي تتجاوز تمامًا حل الصوت الموجود على اللوحة.

بالنسبة للأداء، فإن Z690 Aorus Pro و Intel Core i9-12900K مدهشان للغاية. تأتي وحدة المعالجة المركزية الجديدة مع 16 نواة مقسمة على ملفين في تكوين مختلط. تتعامل نوى الأداء مع الأحمال عالية الأداء مثل معايير الألعاب والتشغيل بينما تم تصميم نوى الكفاءة لتكون موفرة للطاقة وتتعامل مع انخفاض الطلب والأنشطة الخلفية. وهما يعملان معًا على إنشاء حزمة فعالة تدمج أنماط الأداء بسلاسة دون الحاجة إلى تغيير تردد المعالج بشكل كبير وتقليل زمن الوصول الإجمالي.

كانت اللوحة الأم Z690 Aorus Pro قادرة على تقديم أداء افتراضي مذهل ورفع تردد التشغيل وظلت مستقرة للغاية خلال الاختبار. أود في النهاية أن أرى أنواع الأداء التي يمكنني الحصول عليها من ذواكر DDR5 بتردد 5200Mhz على الرغم من أن ذلك يتطلب استخدام LN2 وهذه اللوحة ليست مصممة لهذا النوع من النشاط. ولكن من الجيد أن يكون الدعم موجودًا حتى لو لم يتم الاستفادة منه أبدًا.

وبشكل عام لدي شعور مختلط بشأن اللوحة الأم Z690 Aorus Pro. فهي لوحة أم كاملة بحجم ATX مع ميزات مقمدة بشكل جيد جدا، ولكن ما زال هناك بعض النقص الذي يبرره السعر بالطبع.

ولا يوجد سوى عدد قليل من الجوانب السلبية التي تشير إلى تضمين USB 2.0 – لماذا نحصل على هذه المنافذ على مثل هذه اللوحة وفي مثل هذا الحجم!. كان من الجيد أن تشغل هذه المساحة الثمينة باستخدام واجهة USB أسرع. وتأتي Z690 Aorus Pro مزودة باتصال WiFi، لكنه يوفر WiFi 6 وليس WiFi 6E الذي توفره معظم اللوحات الأخرى.

ومن خلال مقارنة Z690 Aorus Pro ضد منافسيها، فيجدر القول إنها تقوم بعمل رائع وبارع في رفع تردد التشغيل وهو أمر يبعث السعادة. تمكنا من دفع 12900K إلى كسر سرعة 5.1 جيجا هرتز لجميع النوى.

وفي النهاية فان لوحة Z690 Aorus Pro تغطي جميع قواعد المستخدمين وتأتي بسعر معقول جدًا. ويجب أن تكون على قائمتك حين التفكير في الشراء والانتقال الى الجيل الجديد.

وبناء على تجربتنا واستخدامنا للوحة Z690 Aorus Pro  من جيجابايت لمدة طويلة وبشكل مكثف نرى انها تستحق جائزة الموقع الفضية بالاضافة الى جائزة اختيار المحررين.
