تحليل دوائر اللوحة

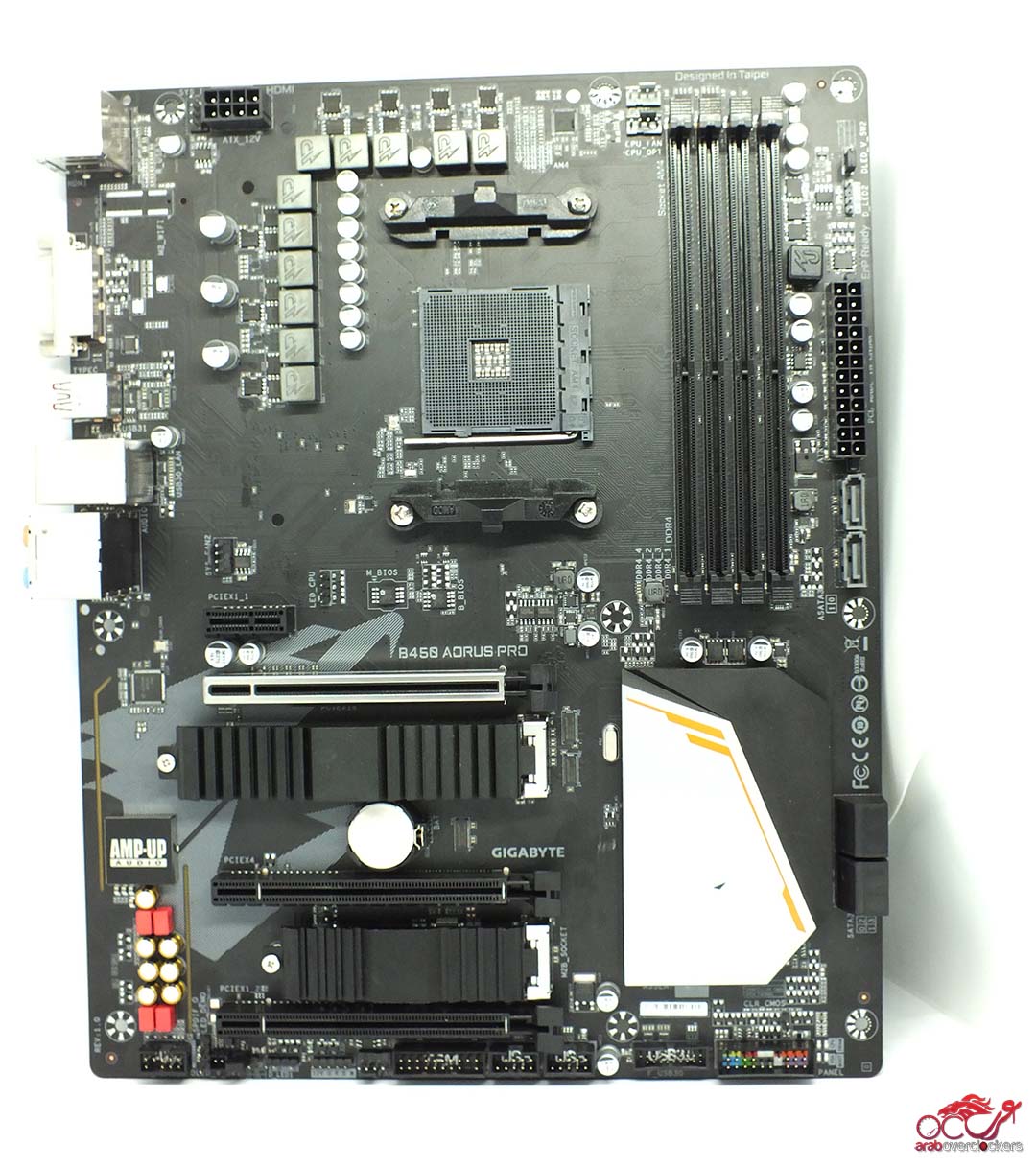

الصورة بالاعلى تظهر اللوحة بعد ازالة المشتتات الحرارية والتي يتم ازلتها وتركيبها بسهولة بواسطة مسامير ضغط بلاستيكية.

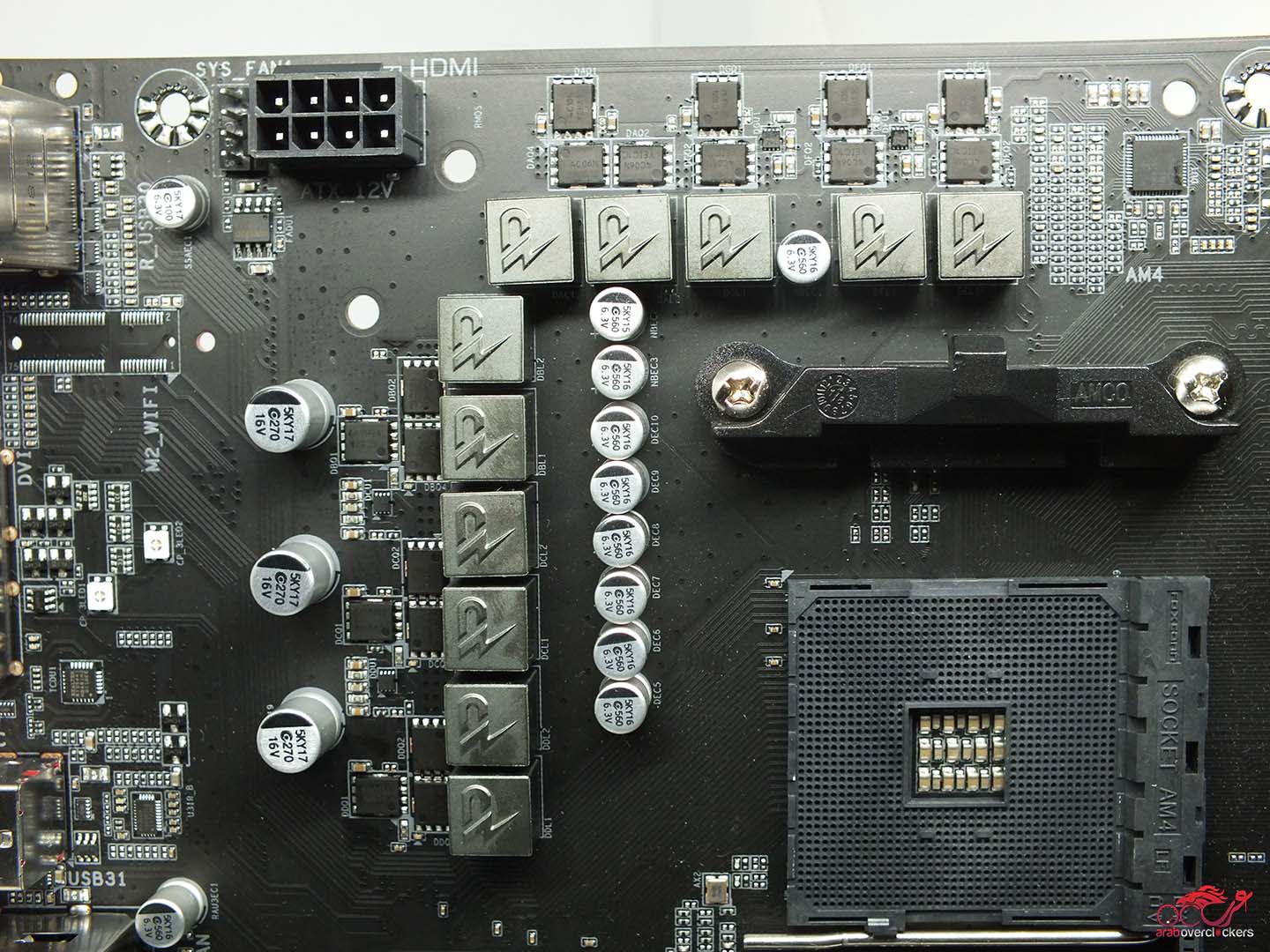

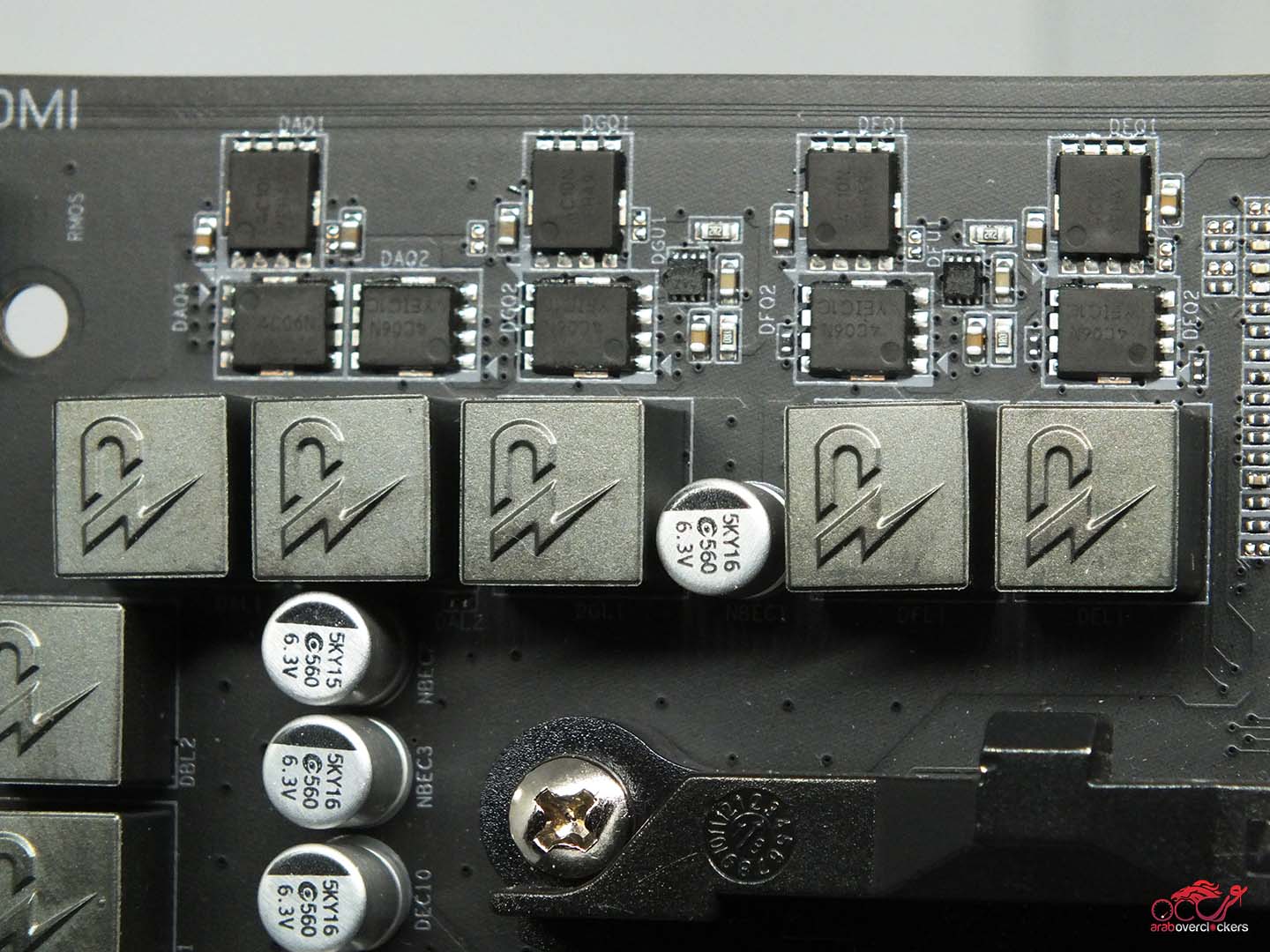

بداية مع دوائر الطاقة، نرى أن ال VRM هنا في تركيبة مثيرة للاهتمام. وحدة التحكم PWM من نوع Intersil ISL95712، هي في وضع 4+3 مراحل، وتتميز بمشغلين متكاملين للمراحل الرئيسية الأربعة وأخر على خط المراحل الثلاث. تنهي برامج التشغيل الثلاثة Intersil ISL6625A جزء التحكم في ال VRM، وتنتقل إلى قسمي MOSFET منخفض الجانب ودوائر MOSFET عالية الجانب لمراحل وحدة المعالجة المركزية الرئيسية (المعالج) وواحدة MOSFET ذات جانب منخفض وجانب واحد مرتفع للجزء الخاص بـ SoC من ال VRM .

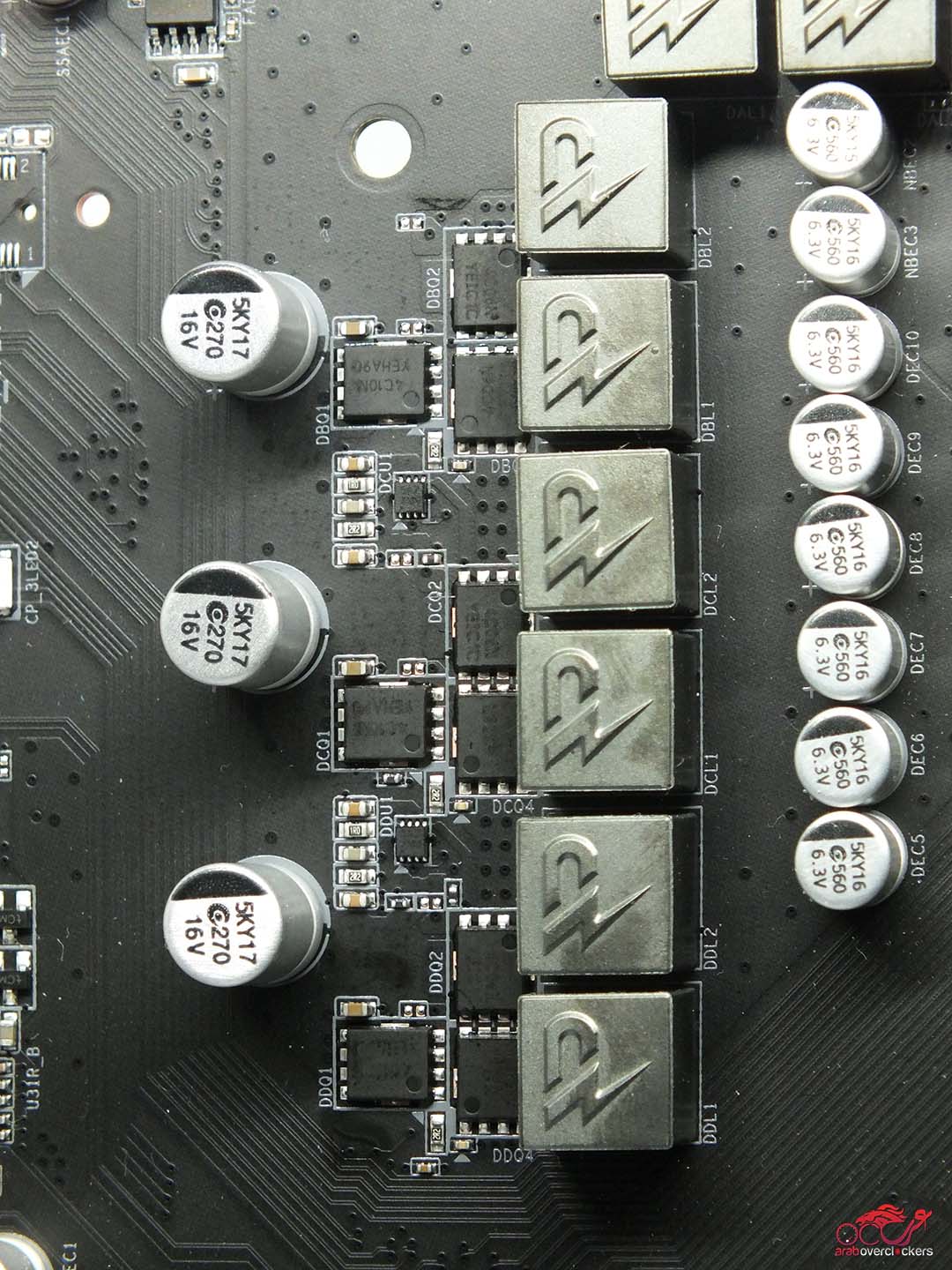

ومع ذلك، ذهبت GIGABYTE وإضافة ملف كهربائي (مِحَثّ) ثاني لكل مرحلة، في حين أن دائرة ال VRM تشبه دوائر VRM 8+3 مرحلة؛ ولكنها في الحقيقة دائرة VRM 4+3 محسنة. فمضاعفة عدد المحثات يزيد من القدرة الحالية ويقلل حرارة ال VRM، يمكن اعتبارها كفكرة توزيع الاحمال حتى لا تتضر الدائرة كلها بسبب ارتفاع الحرارة مع زيادة انتاجية الوحدات تحت الضغط (ككسر السرعة) على سبيل المثال. اما وحدات ال MOSFET فتستخدم أشباه الموصلات NTMFS4C06N كـ MOSFET منخفضة الجانب و NTMFS4C10N كـ MOSFET عالية.

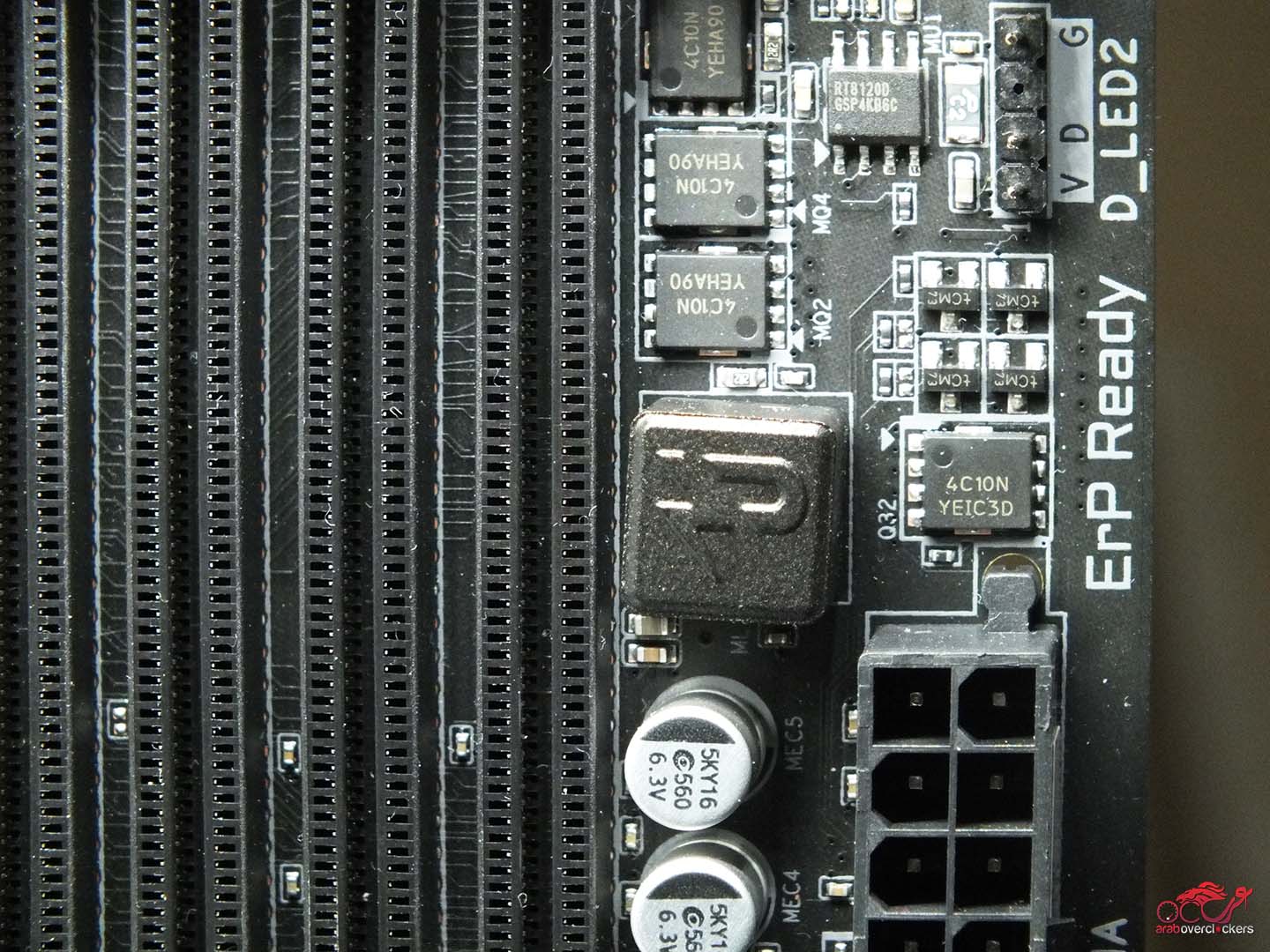

اما عن كتجكم الذاكرة فهو عبارة عبارة عن VRM مرحلة واحدة يتم التحكم فيها بواسطة وحدة تحكم PWM أحادية المرحلة من نوع Richtek RT8120D مع برنامج تشغيل مدمج، وهناك نوعان من الدوائر MOSFET ذات الجانب المنخفض و MOSFET عالي الجانب.
تستخدم اللوحة شريحة صوتية موديل Realtek ALC1220 مع SNR 115dB ، وتقول GIGABYTE أن هذه الوحدة قد عززت SNR الإدخال إلى 110dB. كما نجد أيضًا المكثفات الصوتية Nippon Chemicon ومكثفات WIMA بالإضافة إلى شريط قاطع PCB المادية لتحسين جودة الصوت.

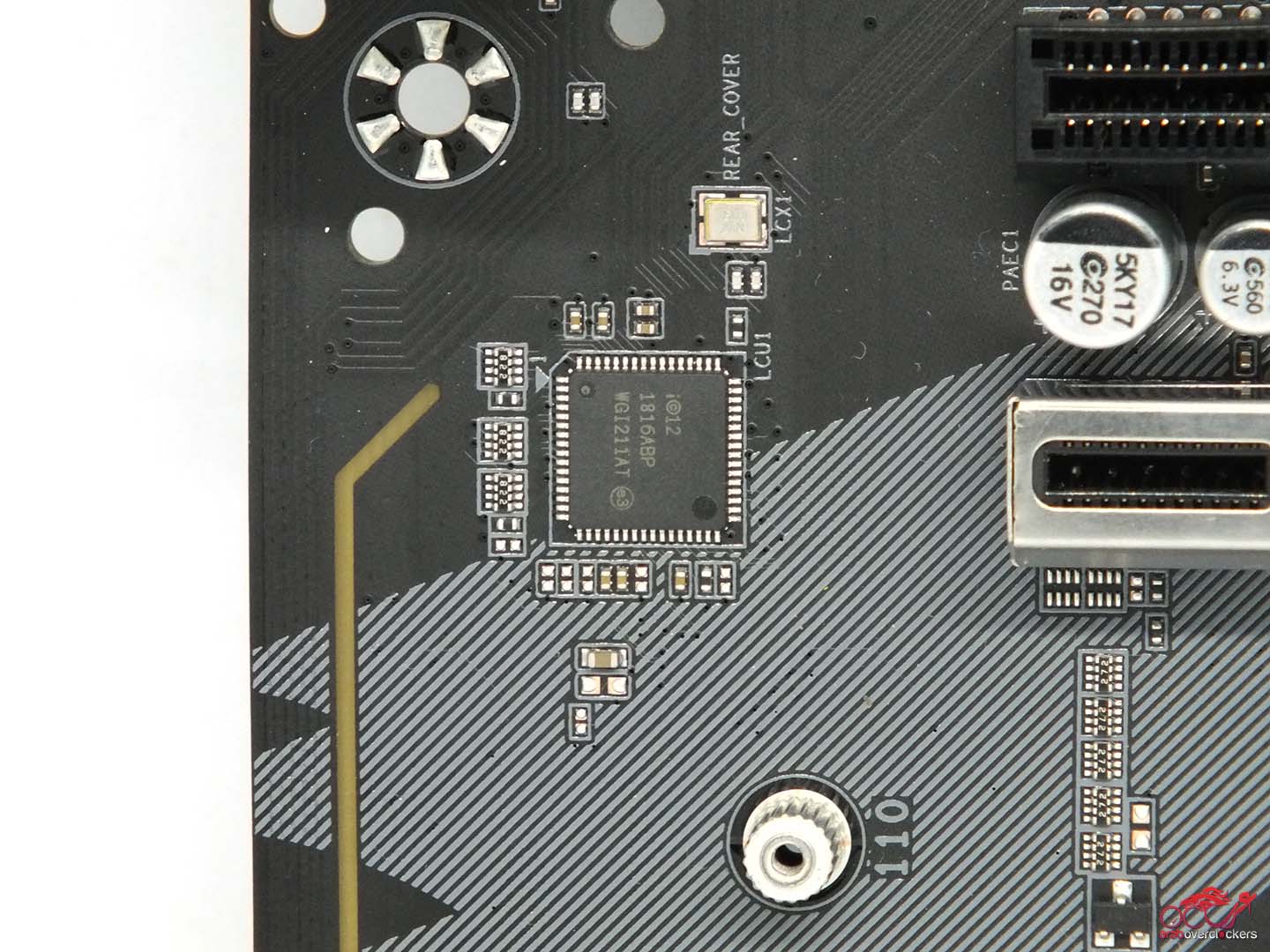

كما تتضمن اللوحة شريحة متحكم Intel i211A لمنفذ الشبكة (ايثرنت) العامل بسرعة Gbit.

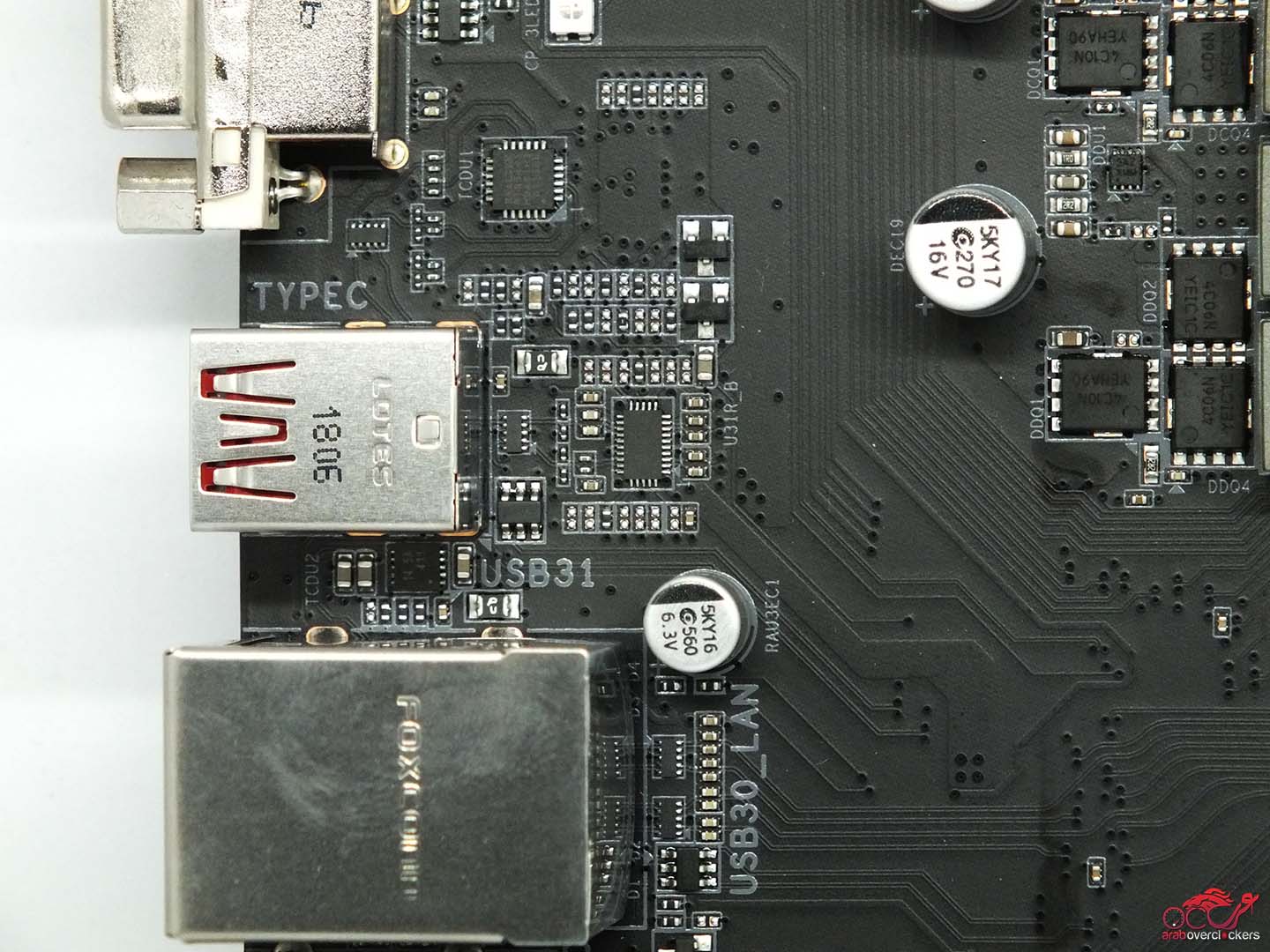

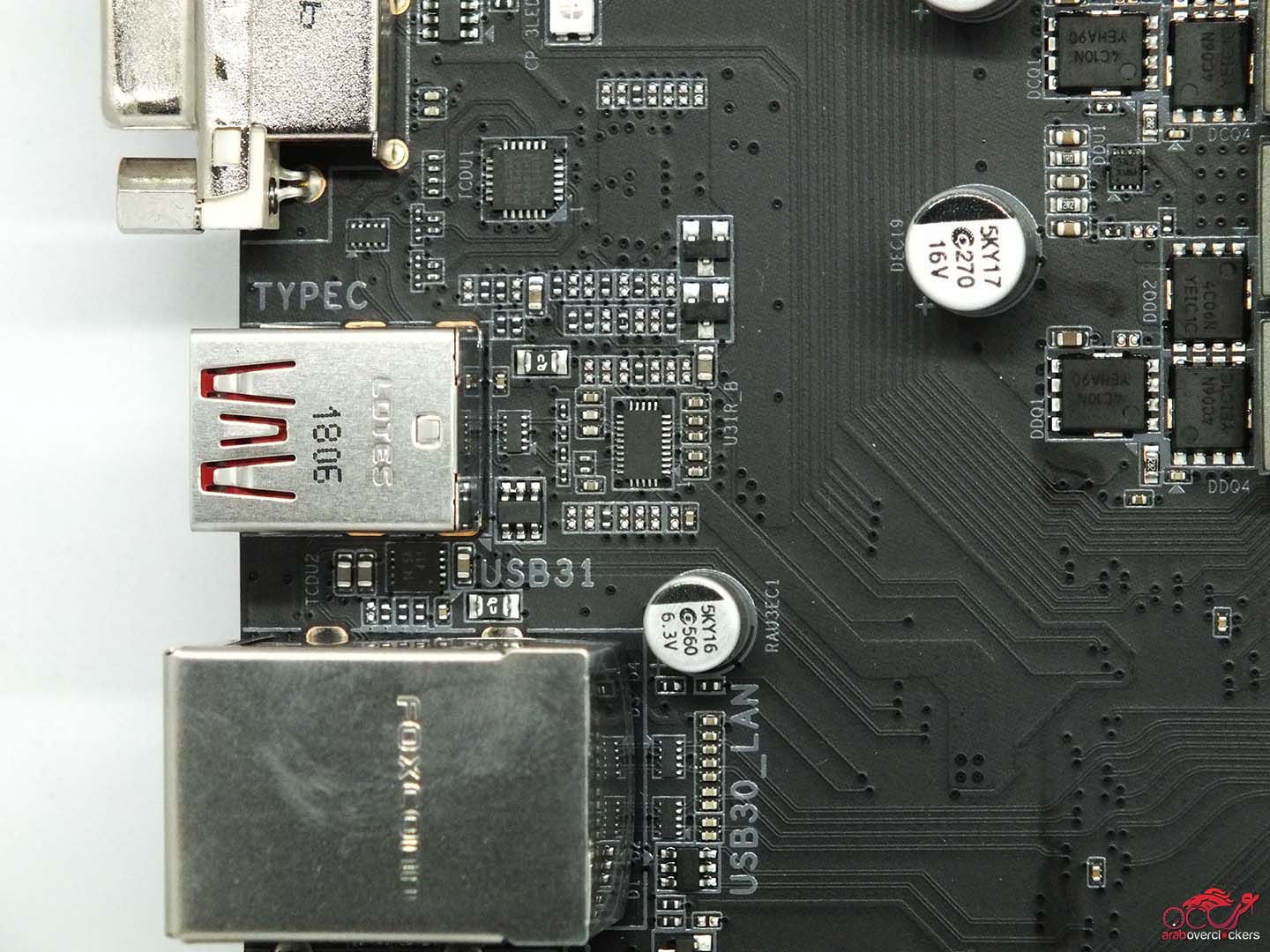

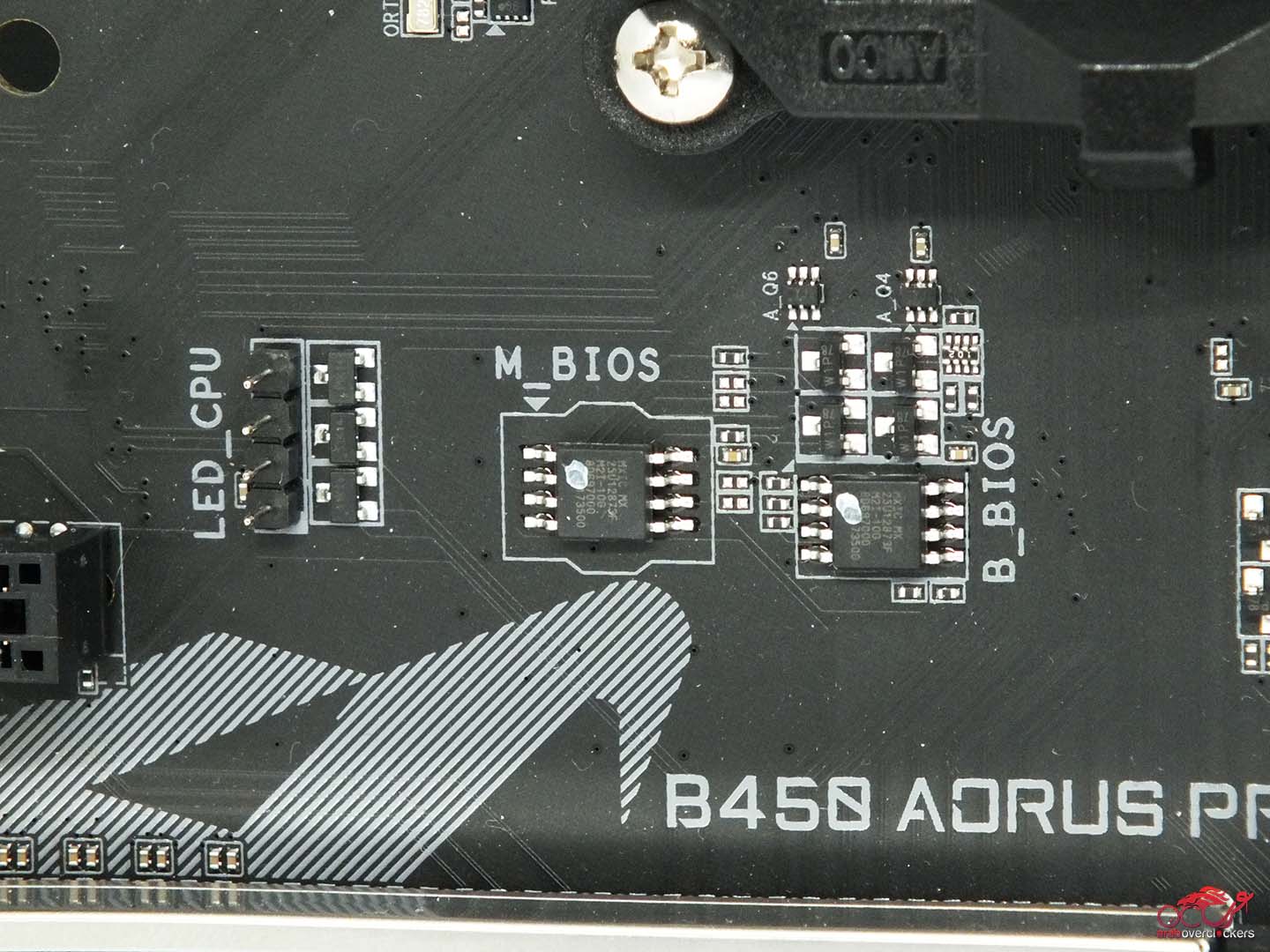

كما تستخدم اللوحة مشغل Pericom PI3EQX USB 3.1 لتحسين التشاور (العمل) بين مجموعة الشرائح ومنفذ type-A USB 3.1، يتم استخدام برنامج إعادة تشغيل Pericom PI3EQX USB 3.1 لتحسين التشوير من مجموعة الشرائح إلى منفذ USB من النوع A-A. ويتم استخدام متحكم Realtek RTS5441 كرقاقة التبديل من type-C ووحدة التحكم في توصيل الطاقة، لكني لم ارى مشغل اخر، لذلك ربما تمتلك الشريحة نوعًا من القدرة الخاصة لتحسين الإشارة. كما تتضمن اللوحة اثنين من ROM 128Gbit / 16MB BIOS، وتوفير مستوى ثانوي من الحماية من مشاكل ال BIOS السيئة.

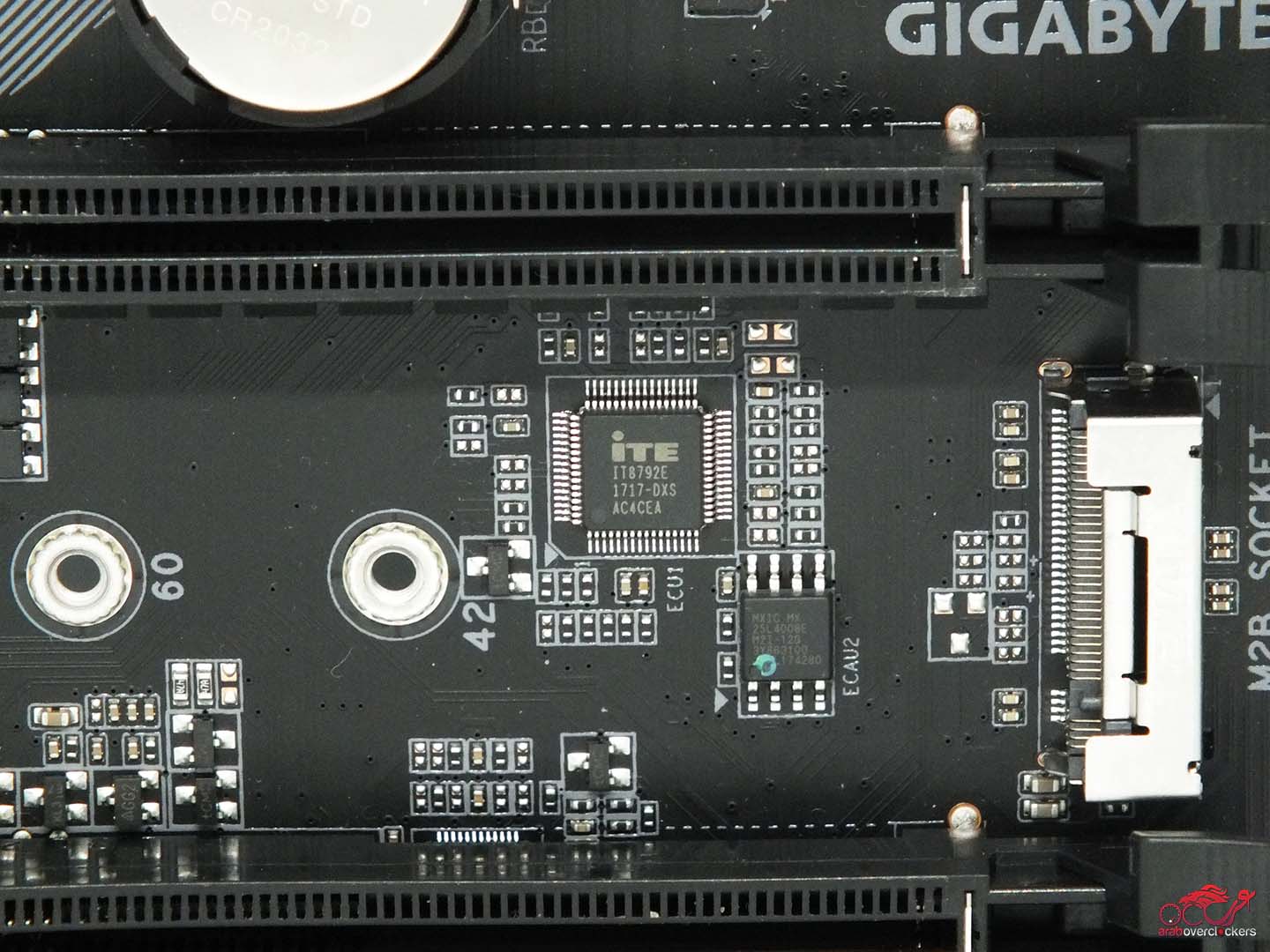

ويتم استخدام شريحة ITE8686E SuperIO لتوفير التحكم في المراوح ومراقبتها ووظائف النظام الأساسية. كما يتم استخدم شريحة ITE IT8792E لتعزيز قدرات التحكم في عمل المرواح.
التقييم
الاداء
الجودة
المزايا
القيمة
اداء ممتاز مقابل السعر يجعلنا ننصح بشراء اللوحة بلا تردد.
