تحليل دوائر اللوحة
ها هي لوحة X470 Aorus Gaming 7 WIFI عارية بدون المشتتات، ويظهر لنا اجادة جيجابايت في صنعها.

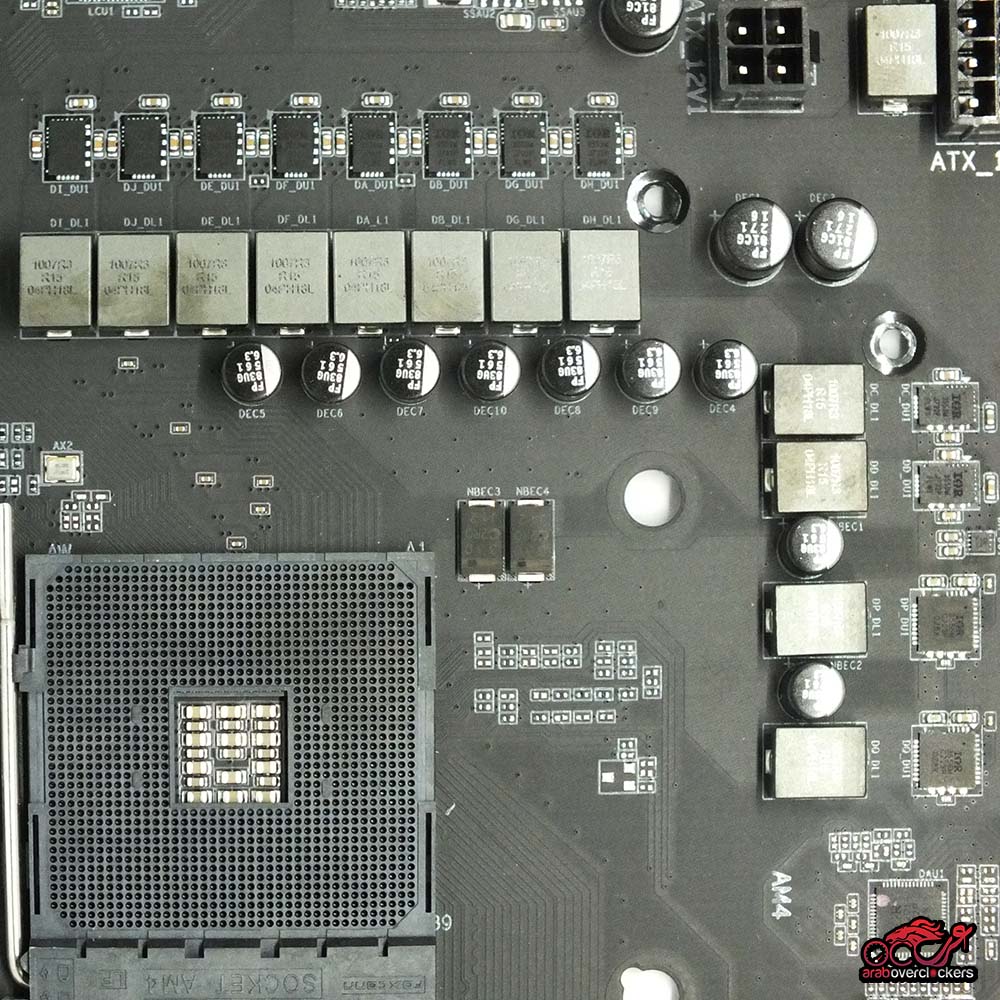

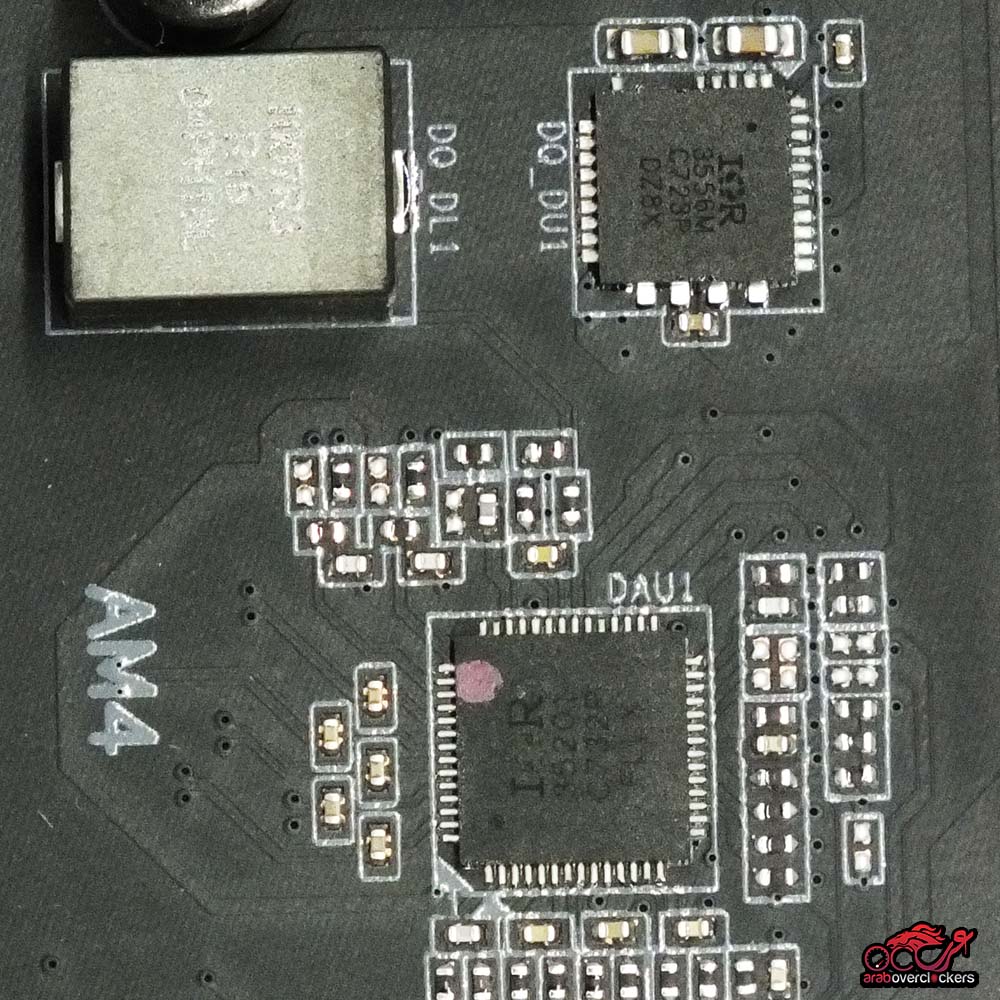

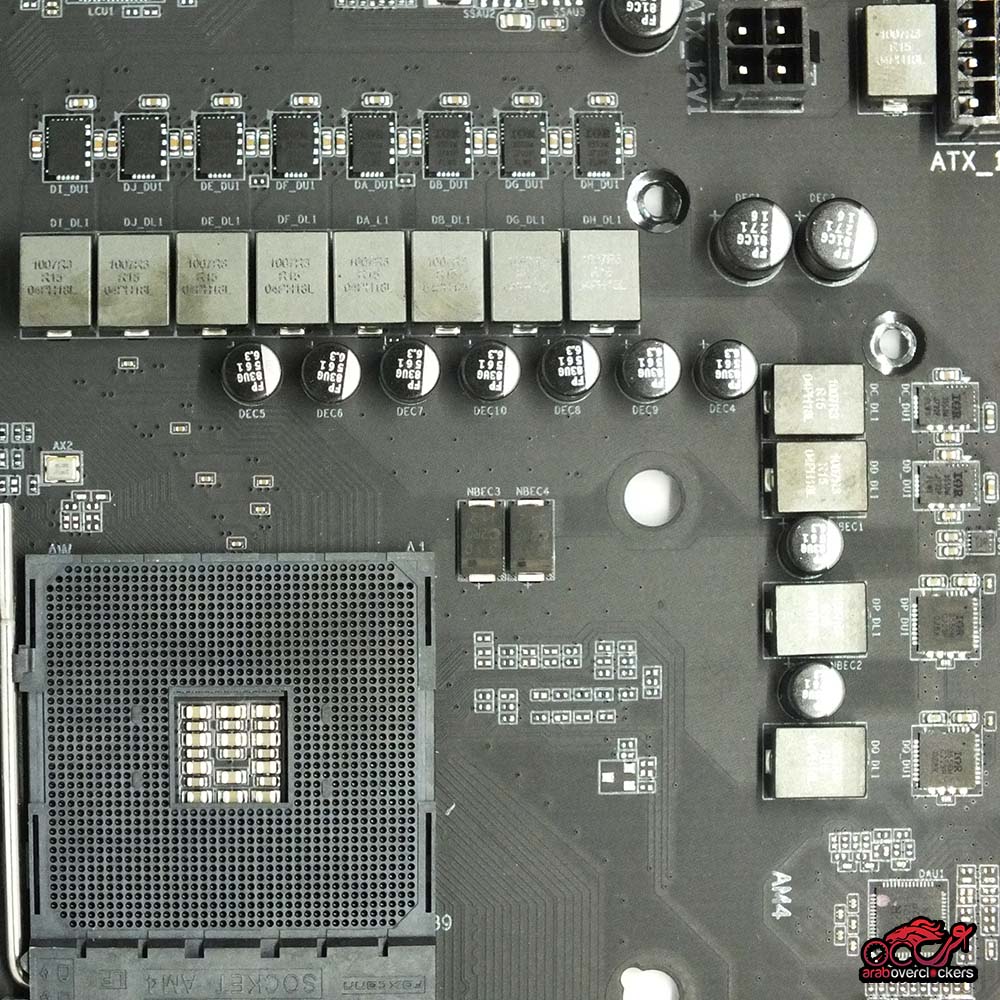

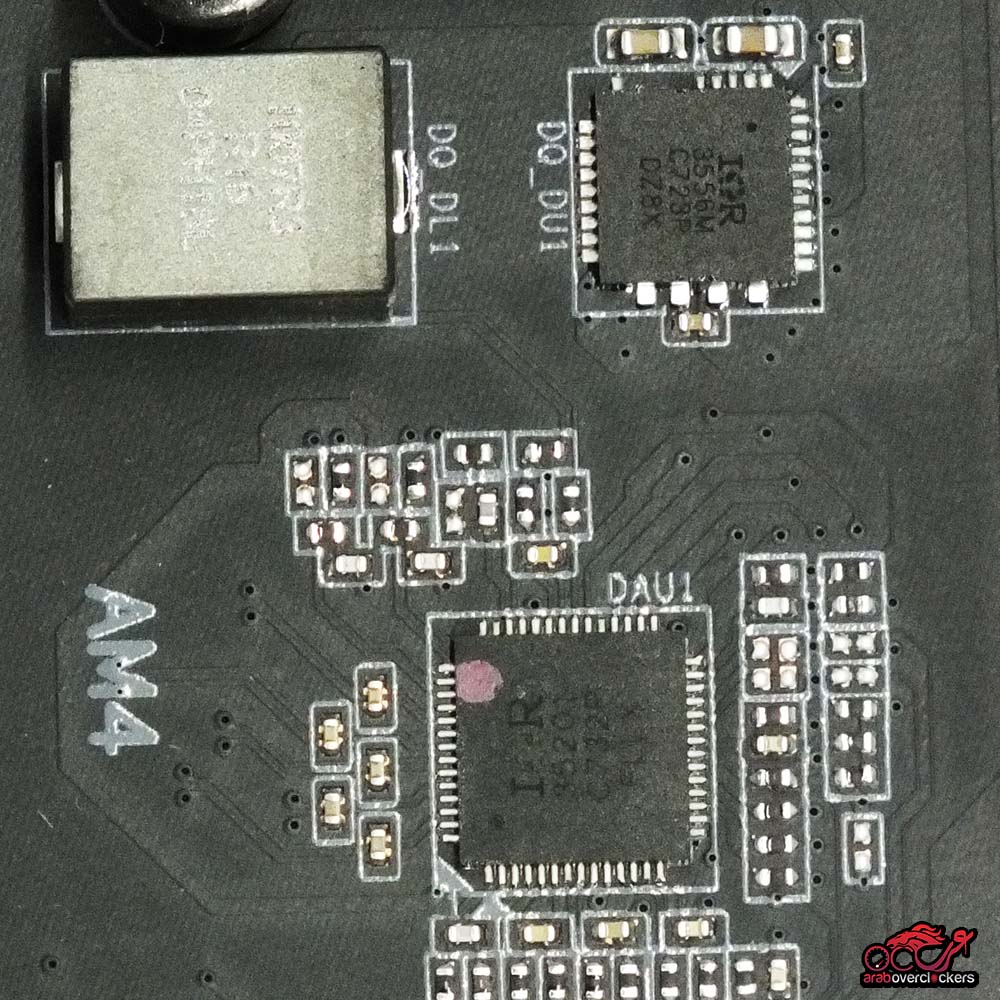

تتكون دائرة الطاقة الخاصة باللوحة VRM من 10+2 مرحلة وتستخدم متحكم IR35201 digital PWM الرقمي للتحكم واعدادات 5+2 مرحلة، ثم يتم مضاعفة ذلك إلى 10+2 مرحلة. تحصل وحدة الـ SoC على مرحلتين أخريتين، من خلال وحدتي IRAW56 50A المتكاملة. تتكون مراحل طاقة وحدة المعالجة المركزية CPU VCore من 10 وحدات 40A IR3553 PowIRstages. ويتم تصنيف المحاثات لتحمل اكثر من 70 امبير من الجهد. وقد تم تجهيز ال VRM بشكل جيد للغاية.

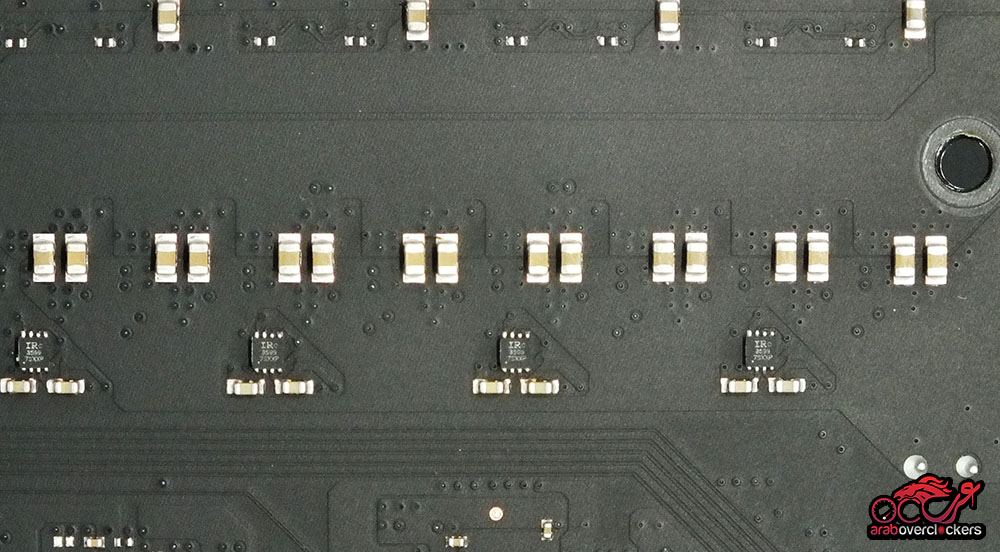

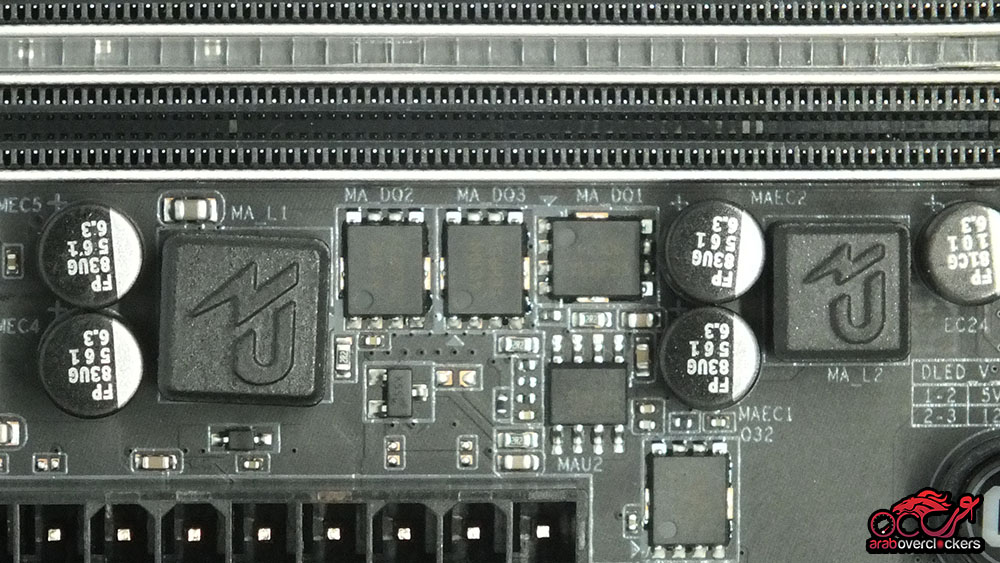

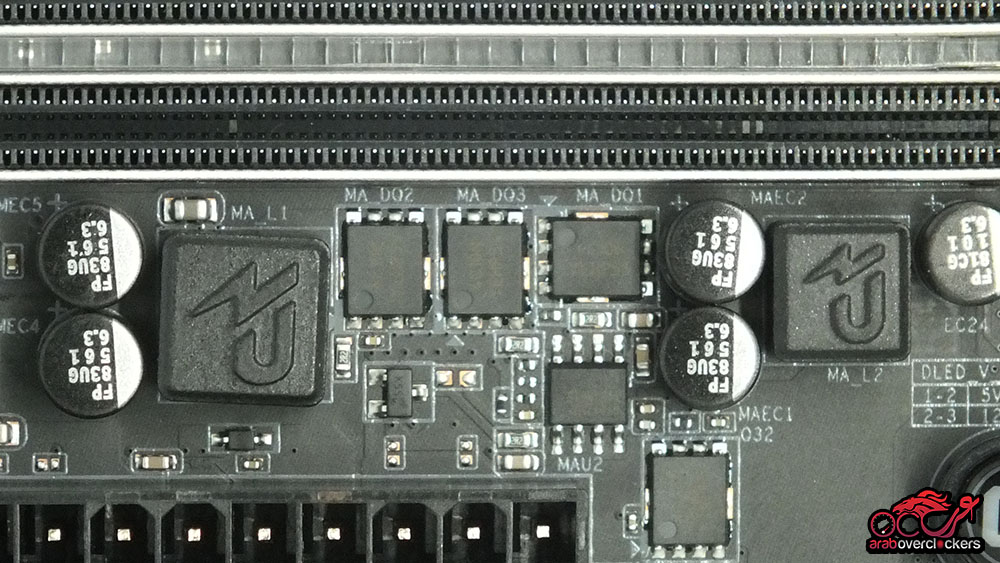

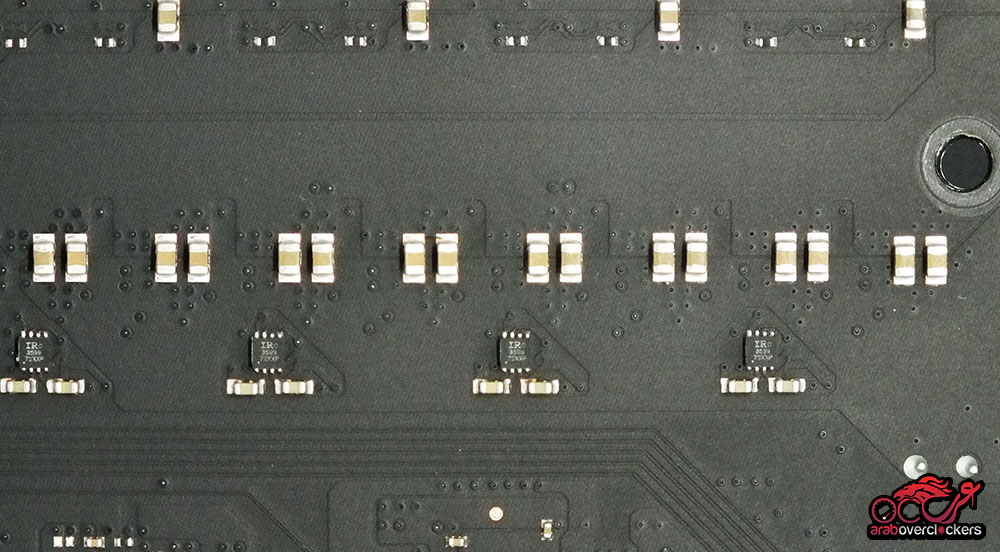

ويمكننا العثور على خمسة مضاعفات IR3599 doublers على الجهة الخلفية من اللوحة. وتعتبر دائرة طاقة الذاكرة VRM اعتيادية، فهي تستخدم متحكم Richtek IT8120 PWM مع برنامج تشغيل مدمجة يتحكم في VRM من مرحلة واحدة مع اثنان من ال MOSFET منخفض الجانب و MOSFET عالي الجانب. و MOSFET المستخدمة من طراز NTMFS4C10N.

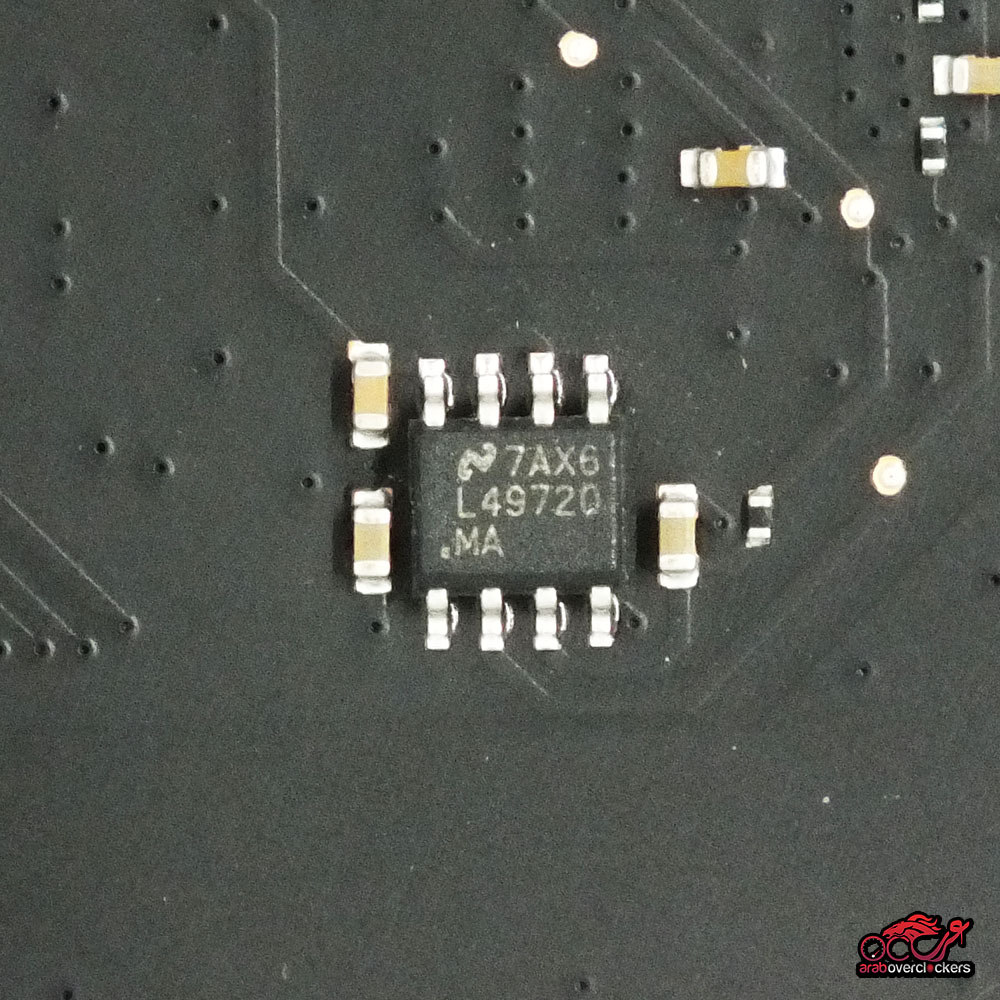

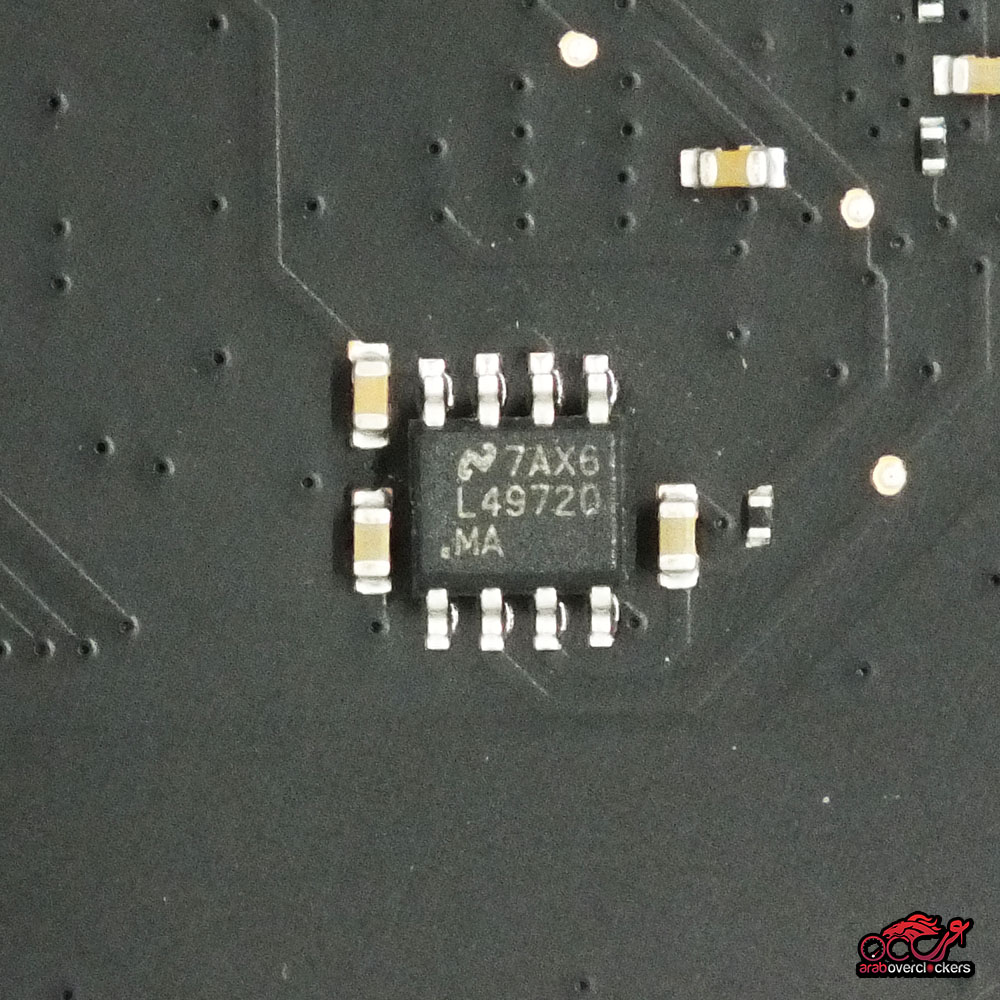

تستخدم جيجابايت شريحة معالجة صوتية من طراز Realtek ALC1220-VB ، التي تقدم مدخل ميكروفون مدمج أفضل في ال SNR بالمقارنة مع شريحة ALC1220 العادية. وقامت الشركة باستخدام مكثفات Nichicon electrolytic ومكثفات WIMA الفلمية لتحسين جودة الصوت. كما نجد أيضًا شريحة ESS SABER ESS9018Q2C DAC ذات التقييمات الجيدة جدًا ، وعلى الجزء الخلفي من اللوحة الأم نجد شريحة مضخم الصوت Texas Instruments L49720، ولسبب ما لم يتم ذكره في التسويق للوحة.
نجد ايضا شريحة ايثرنت من إنتل طراز i211AT Gbit NIC على اللوحة. وهناك شيء اخر أيضا لم يسوق جيدا من قبل جيجابايت وهو أنهم يستخدمون وحدة اتصال لاسلكية AC-1.733Gb الجديدة من إنتل التي تدعم النطاقات الحالية ولكن أيضا تقدم باند ال 160MHz الجديد التي توفر سرعات Gbit WIFI. وتم استخدام متحكم AC 9260NGW اللاسلكي كوحدة تحكم مستقلة لل WIFI.

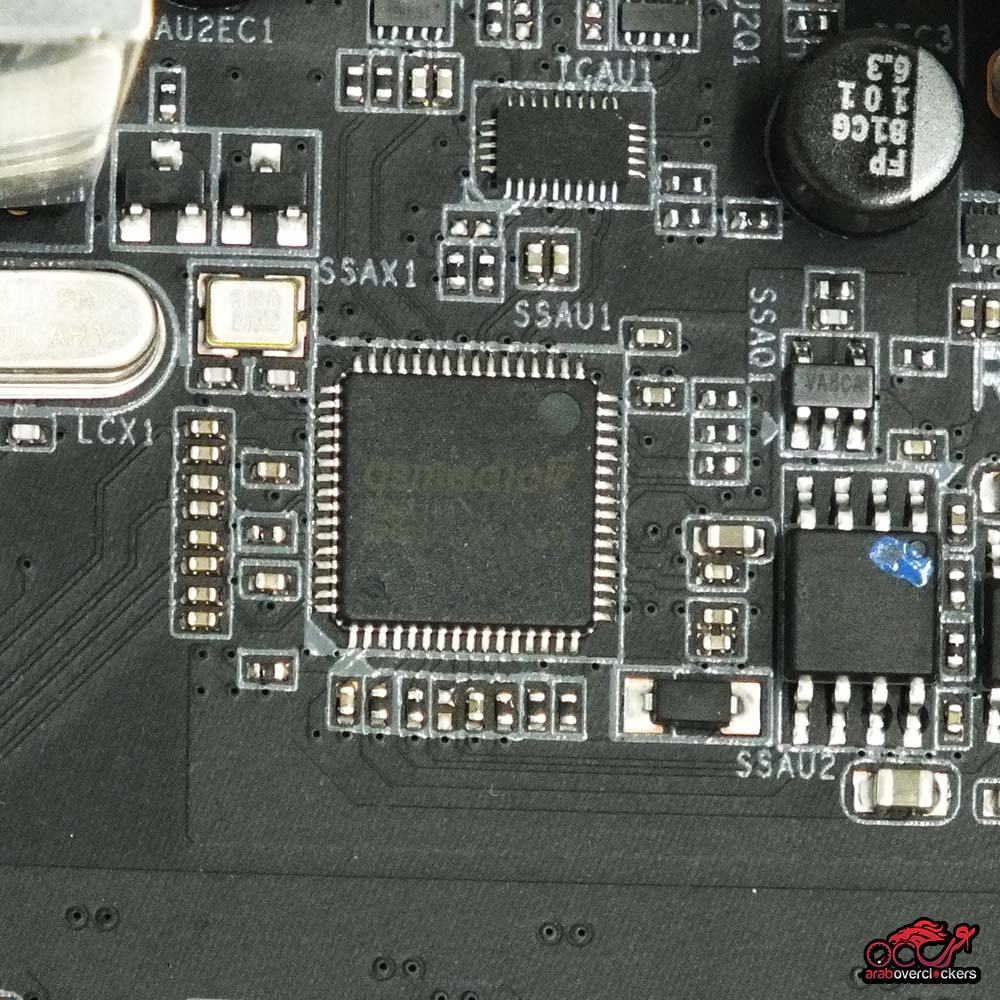

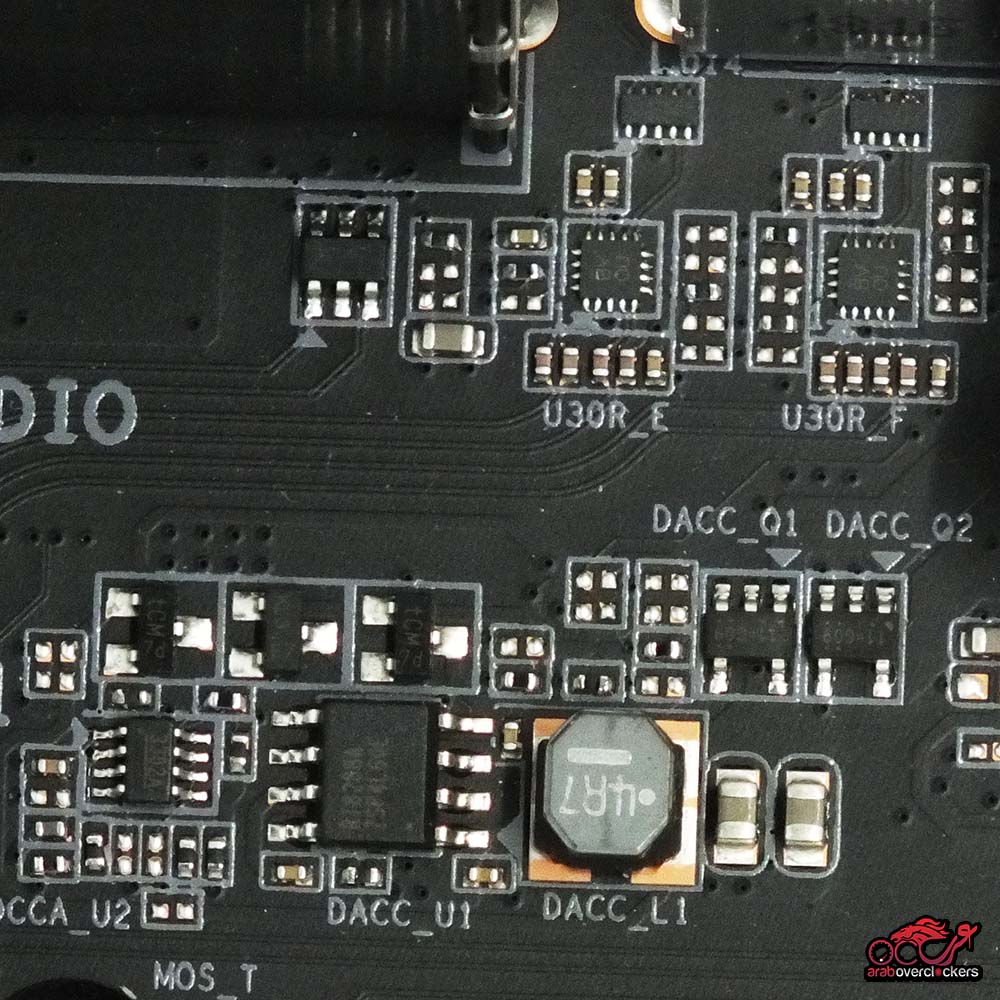

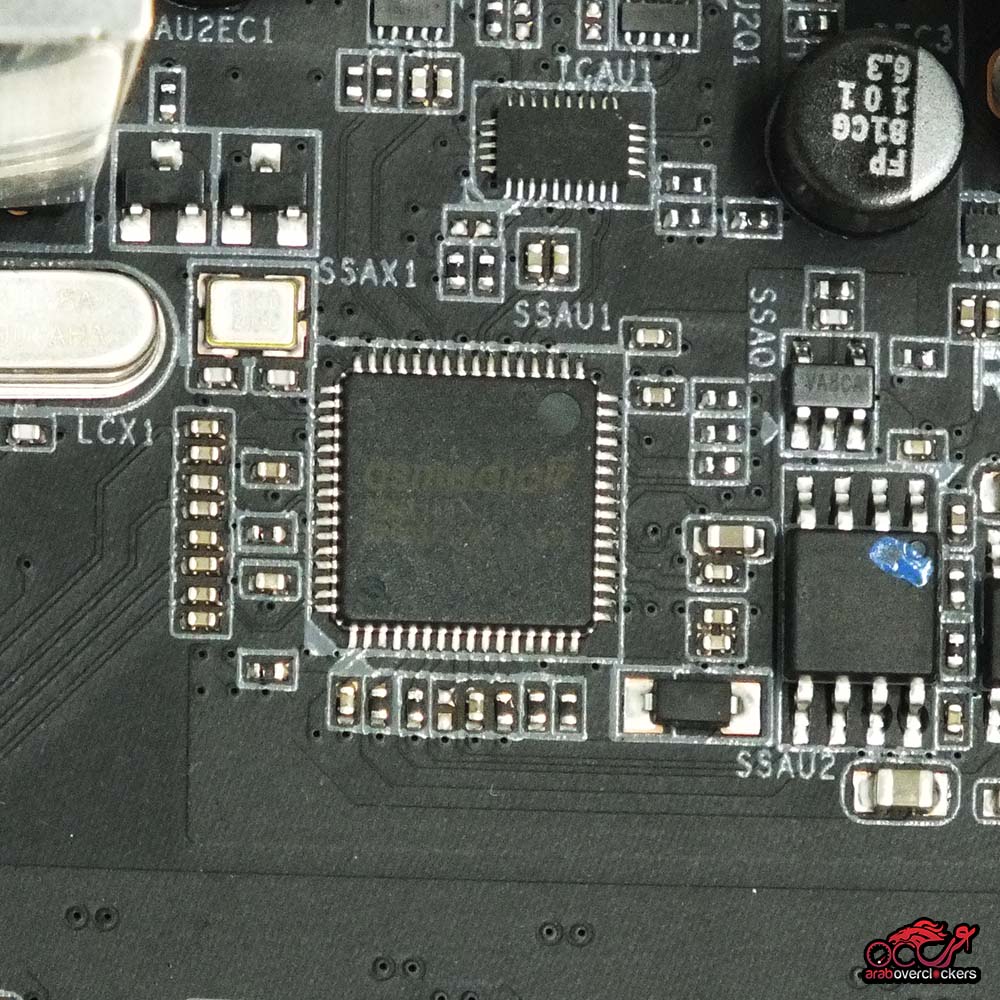

ونرى هنا وحدة تحكم ASMedia ASM1143 USB 3.1 التي لا نجدها إلا على لوحات AMD في الاغلب (تستخدم منفذي PCI-E 2.0) بجانب شريحة تبديل Texas Instruments HD3220 type-C على اللوحة. ووجود USB 3.0 DAC-UP 2 يرجع الى استخدام شريحة Richtek RT8288A.

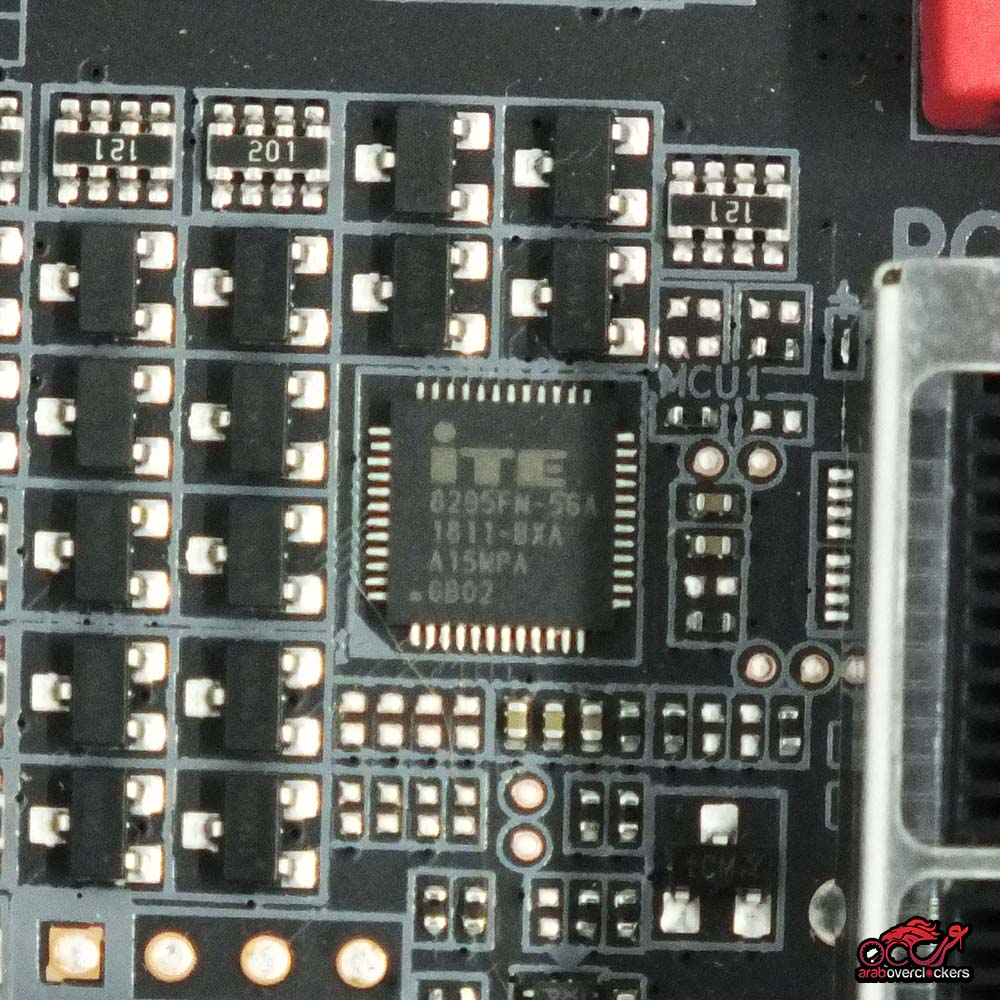

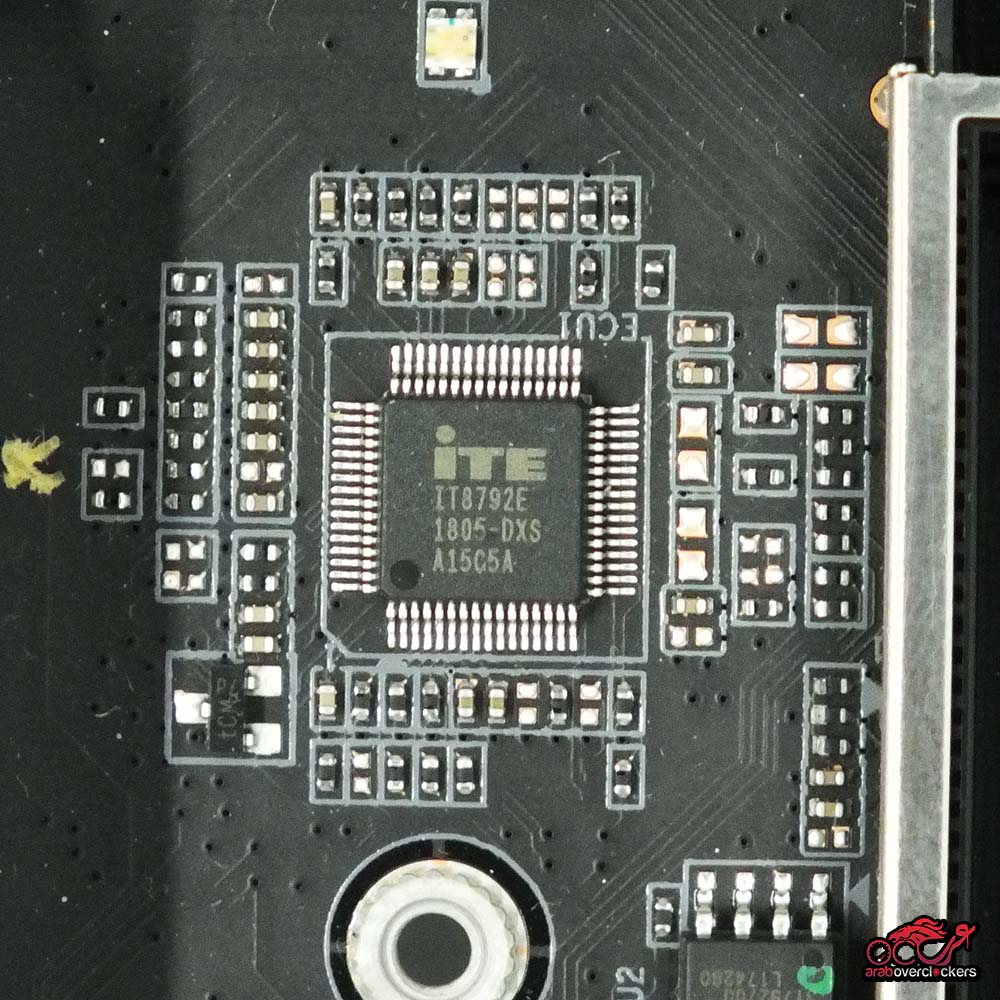

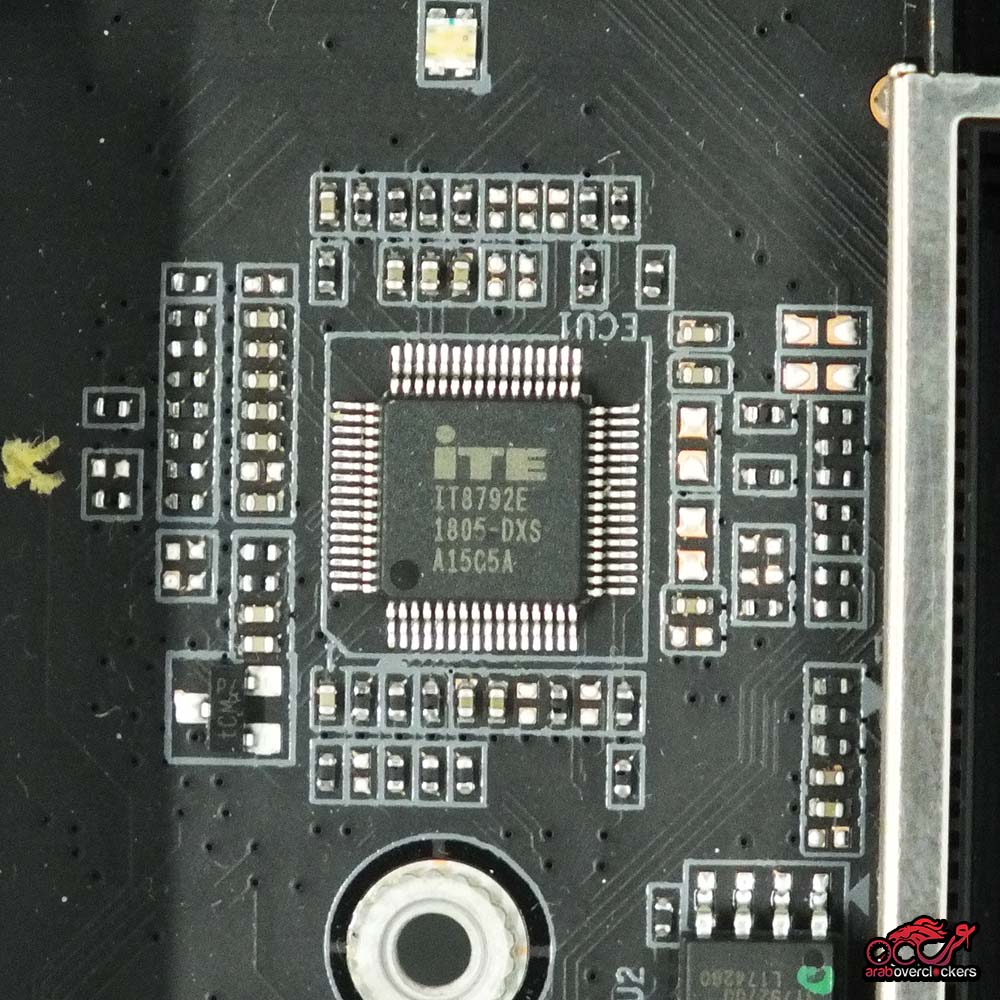

هناك كما ذكرنا ثمانية منافذ للمرواح على اللوحة ورأسين خارجيين لقياس درجات الحرارة بالإضافة إلى العديد من مستشعرات درجة الحرارة الأخرى المدمجة في اللوحة، ويتم استخدام وحدتي تحكم مضمنتين. واحدة ظارهة وهي IT8792E، والاخرى مختفية تحت منفذ x16 السفلي الذي يعمل بسرعة x4. وتوفر شريحة ITE IT8295FN قدرة ال RGB LED الرقمية الى اللوحة.

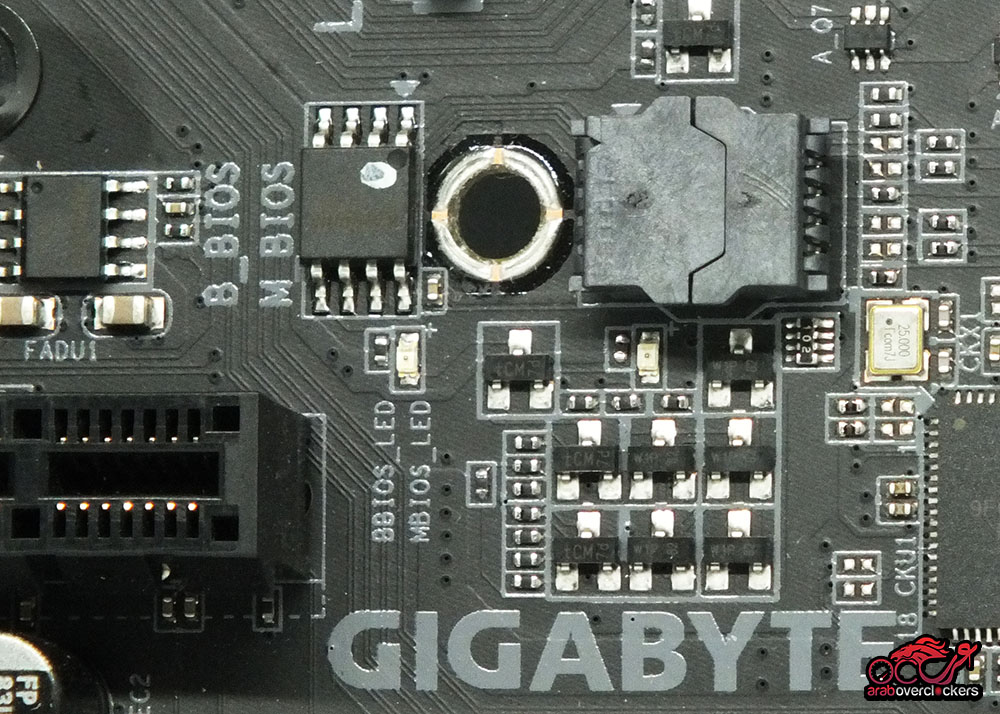

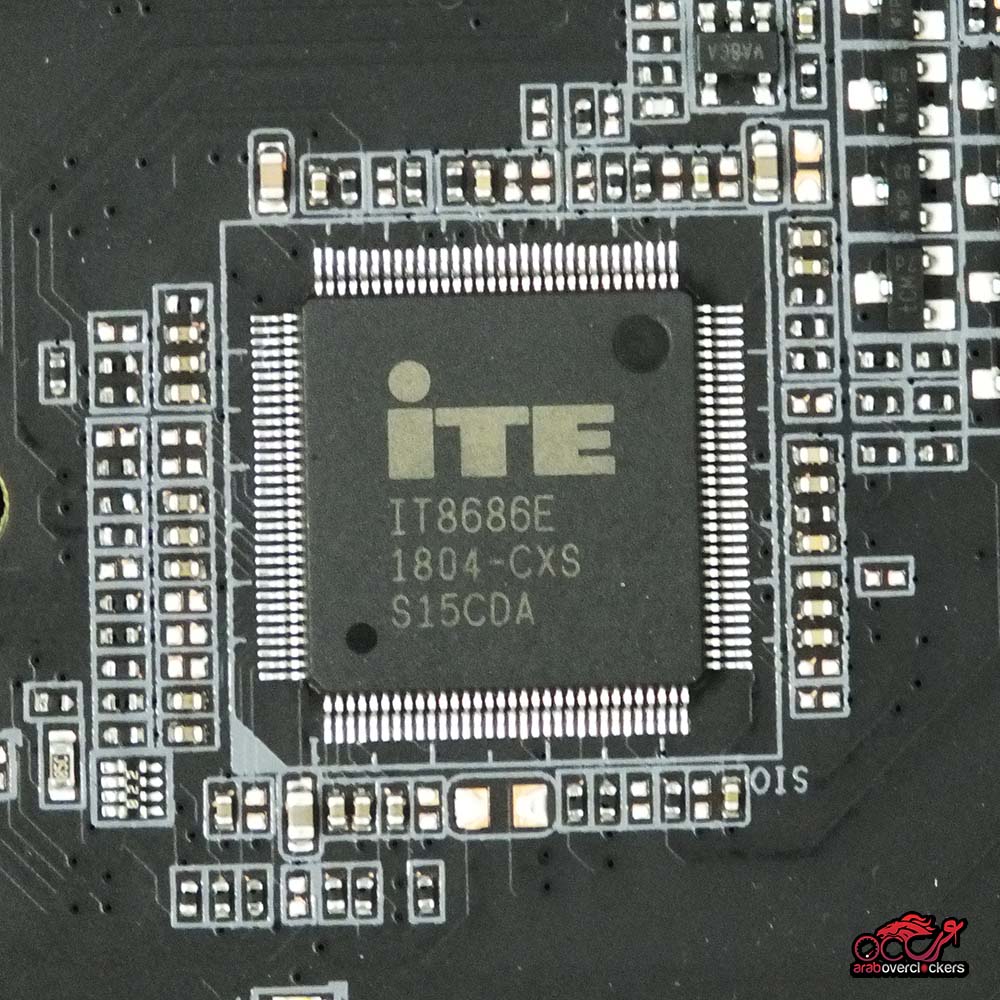

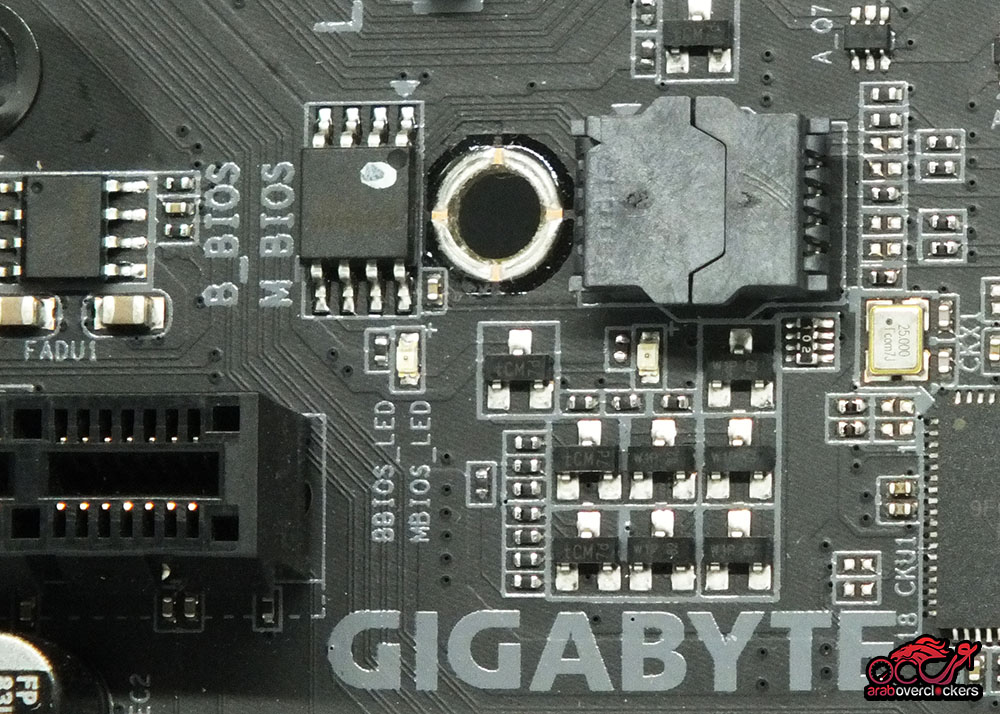

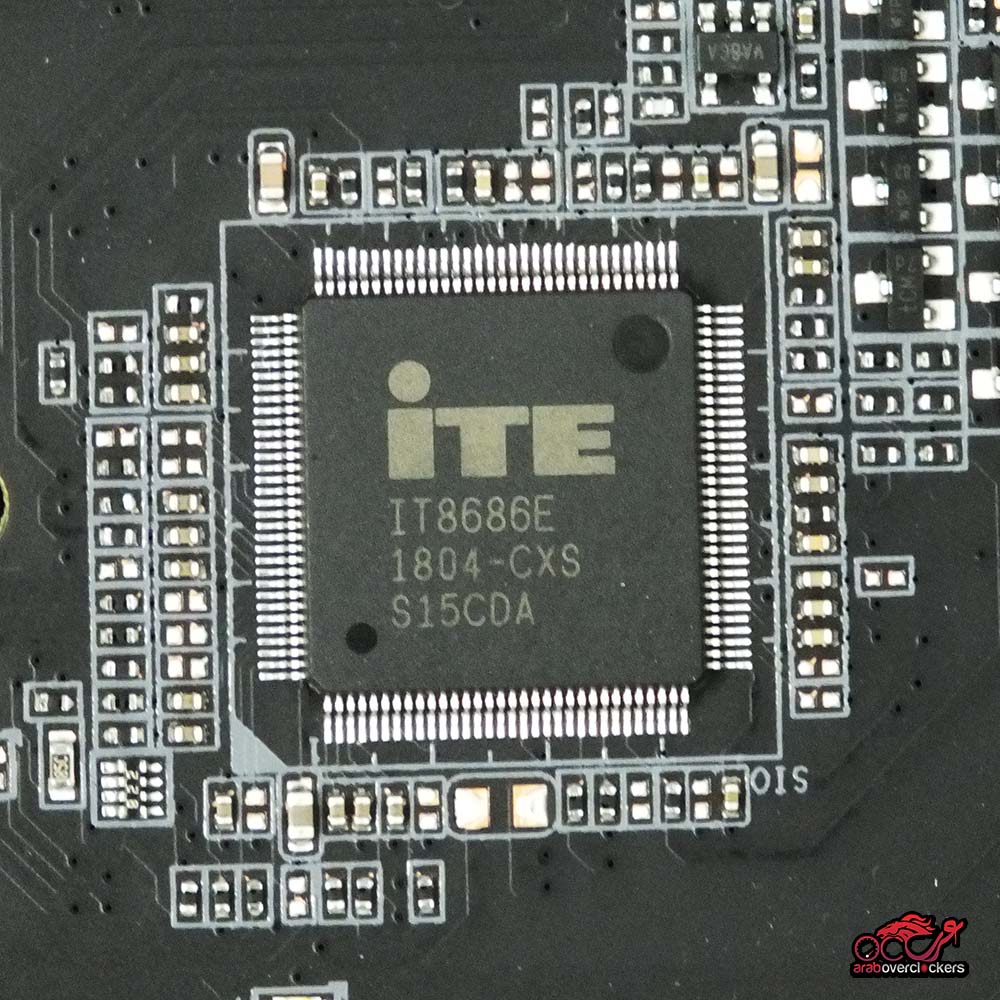

متحكم وشريحة الادخال والاخراج SuperIO الرئيسية هي IT8686E، وتتعامل لإدارة النظام والتحكم في بعض المرواح. وتستخدم اللوحة متحكم ICS 9FGL1214AKLF كمولد للساعة. كما تتضمن اللوحة وحدتي 128Mbit (16MB) BIOS ROM.

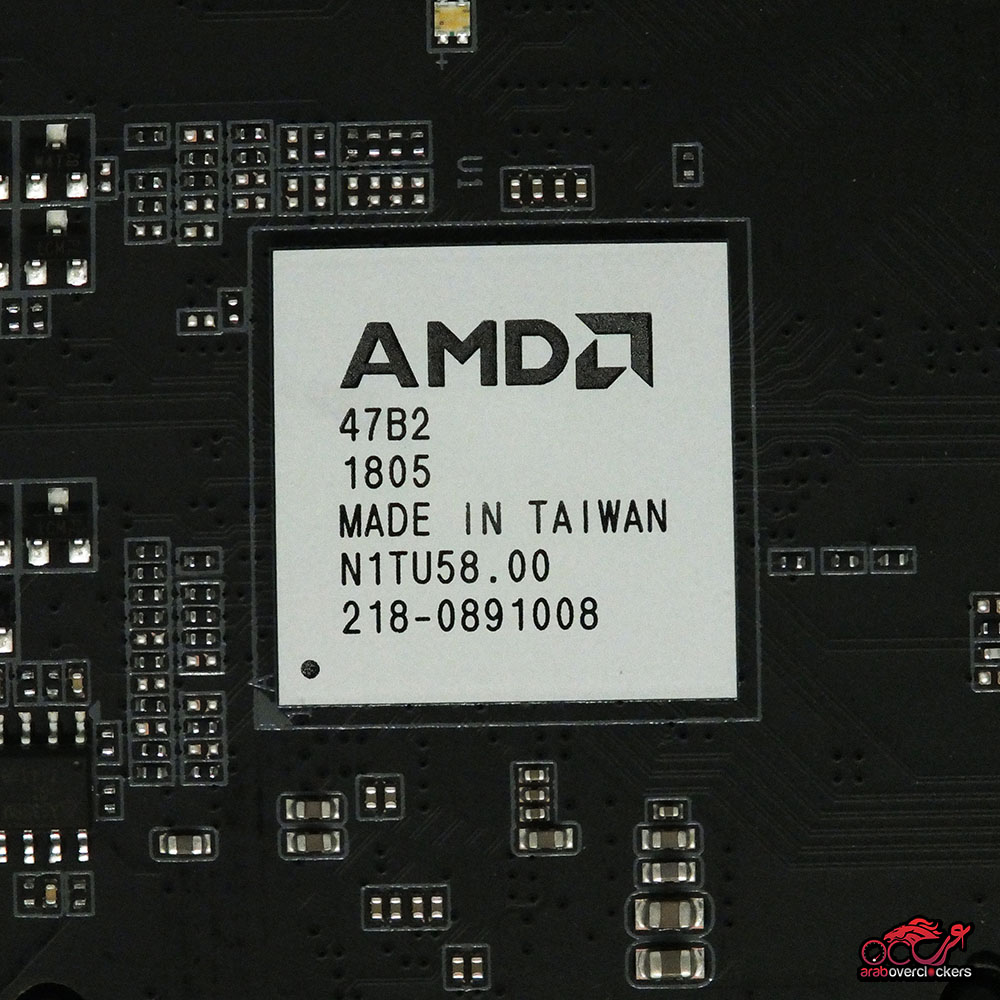

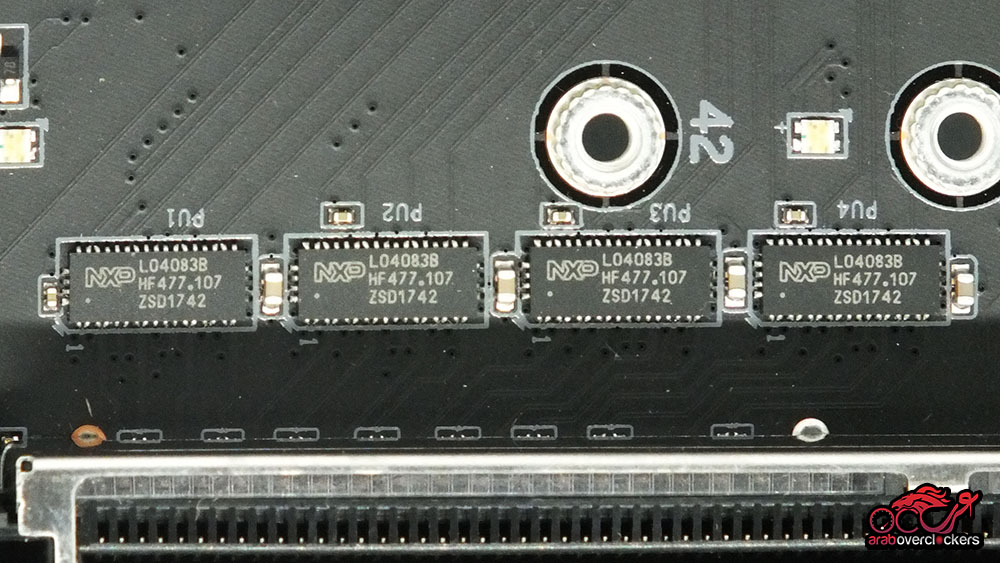

نجد على اللوحة ايضا شريحة ومتحكم AMD الرئيسي، كما وجدنا ايضا مبدلات NXP L04083B PCIE السريعة التي تتحكم في عرض النطاق الترددي لل PCIE (تستخدم جيجابايت مبدلات ASMedia ASM1480) في خطوط انتاج اخرى، ونرى ايضا مضخم الصوت Texas Instruments L49720 على اللوحة من الخلف ويساعد المجموعة الصوتية على اللوحة.
التقييم
الاداء
الجودة
المزايا
القيمة
اذا كنت تبحث عن الاداء والمزايا الاضافية والشكل المبهر وليس لديك مشاكل مع السعر فعليك النظر لهذه اللوحة بالتأكيد.
