تحليل دوائر اللوحة

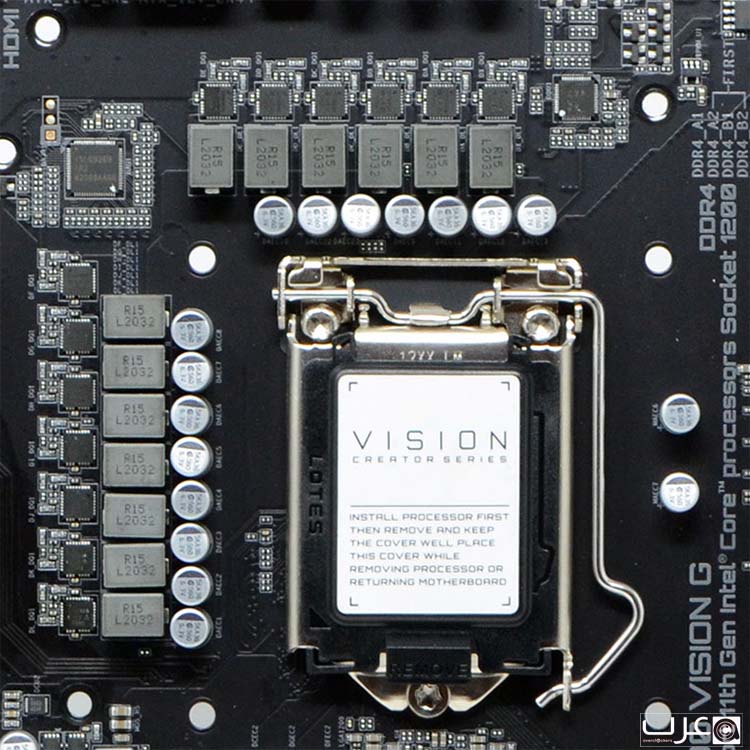

تتميز لوحة Z590 Vision G بتكوين VRM من 13 مرحلة (لا يشمل مراحل VCCSA)؛ اثنا عشر مرحلة لـ Vcore ومرحلة واحدة لـ SOC.

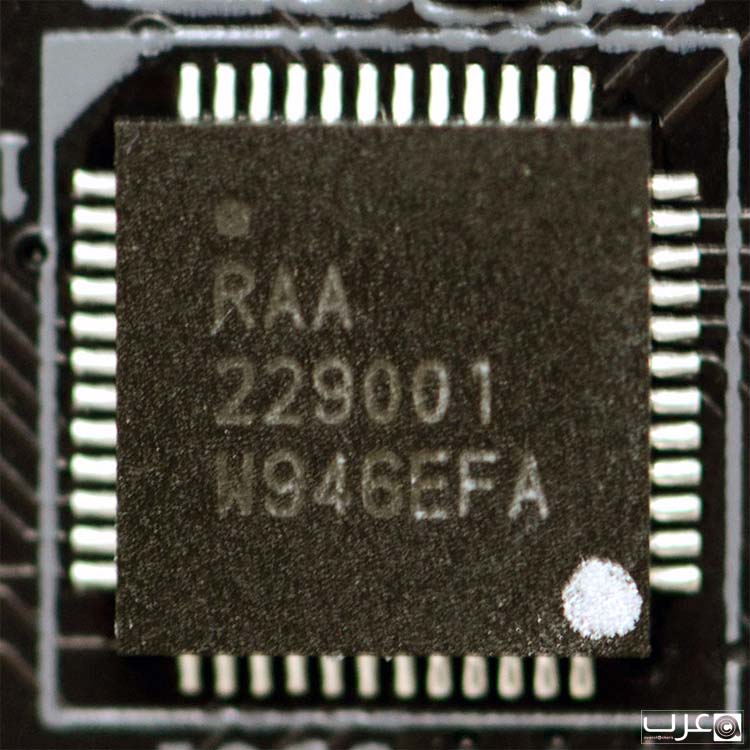

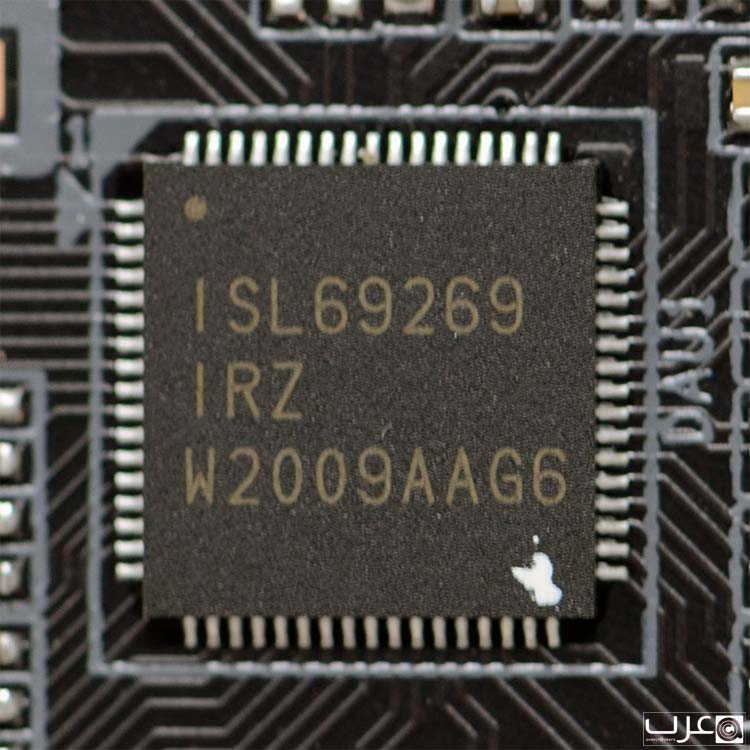

تستخدم جيجابايت متحكم Intersil ISL69269 PWM للقيادة ال Vcore لـ Z590 Vision G، بينما يتحكم متحكم RAA229001 في مرحلة SOC الفردية بشكل مستقل.

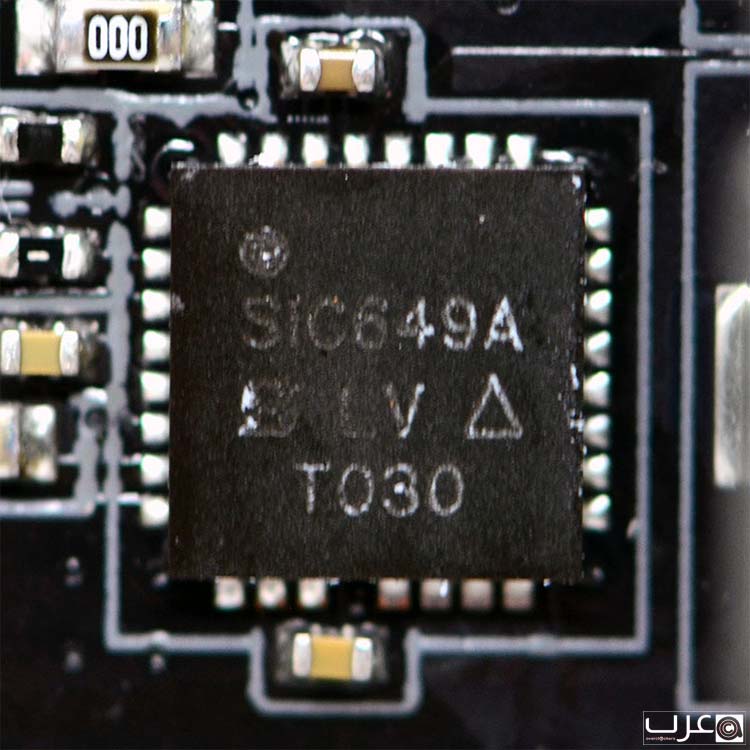

وتستخدم لوحة Z590 Vision G وحدات Vishay SIC649A لجميع المراحل. ولقد تم تصنيف واعتماد هذه المراحل على 50 أمبير من التيار المستمر.
وتبلغ قدرة Gigabyte Z590 Vision G القصوى 650 أمبير ، مع 600 أمبير مخصصة لـ Vcore.
تغطي مكونات توصيل الطاقة نوعان من المشتتات الحرارية التي يتم توصيلها بواسطة أنبوب حراري. تستفيد مشتتات الحرارة هذه من تقنية Fins-Array من جيجابايت. لوحة الإدخال / الإخراج الخلفية تحت أحدهما وهناك غطاء فضي فوق الآخر. يجمع هذا النوع من التصميم الركن العلوي من اللوحة معًا. في الركن العلوي من اللوحة، ستجد موصل EPS ذي 8 سنون بالإضافة إلى 4 سنون اختياري.

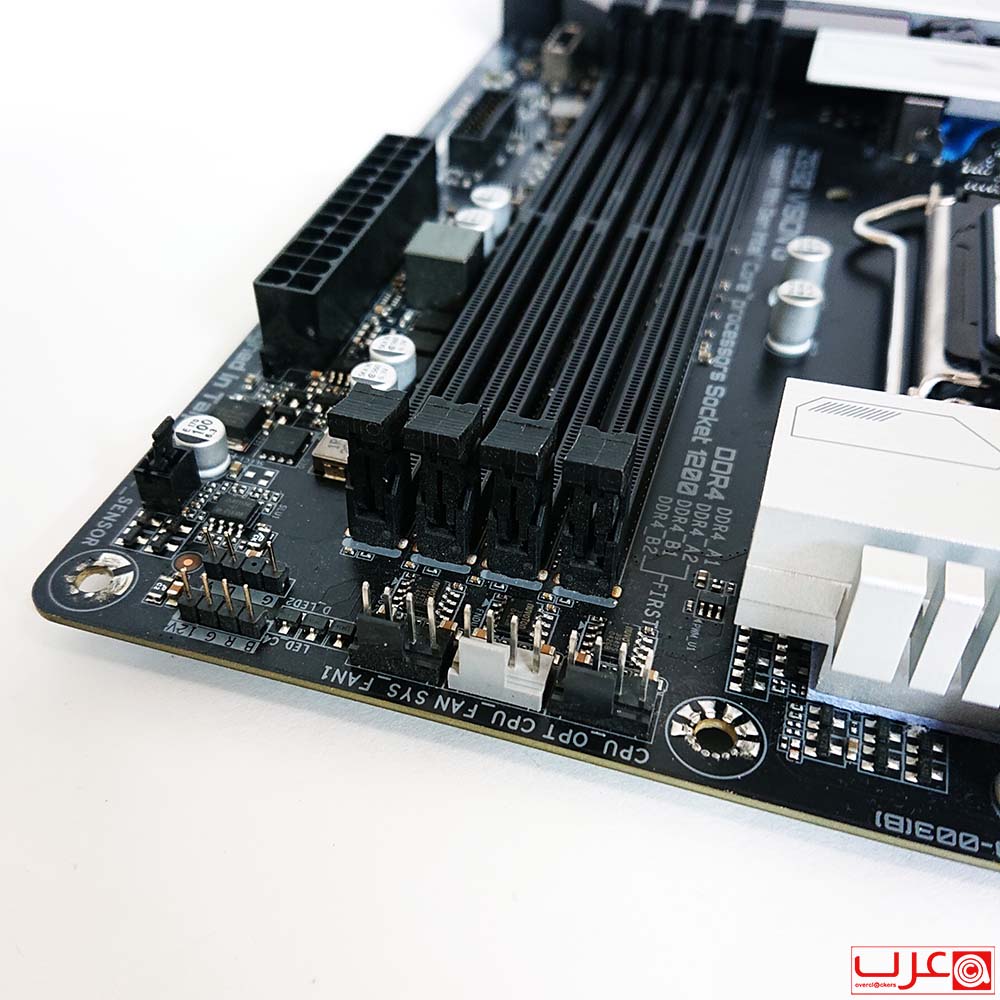

بالانتقال إلى جزء آخر من اللوحة، ستجد ثلاثة رؤوس ذات 4 سنون وهي رأس توصيل مروحة المعالج او المشتتات المائية او المضخة الاختيارية ورأس توصيل مروحة المعالج ورأس توصيل مروحة عادي. من الجيد أن جيجابايت قد أشارت إلى رأس مروحة المعالج مما يجعلها رمادية بينما الآخران أسودان. ستجد أيضًا موصل RGB قياسيًا مكونًا من 4 سنون بالإضافة إلى رأس RGB قابل للعنونة من 3 سنون.

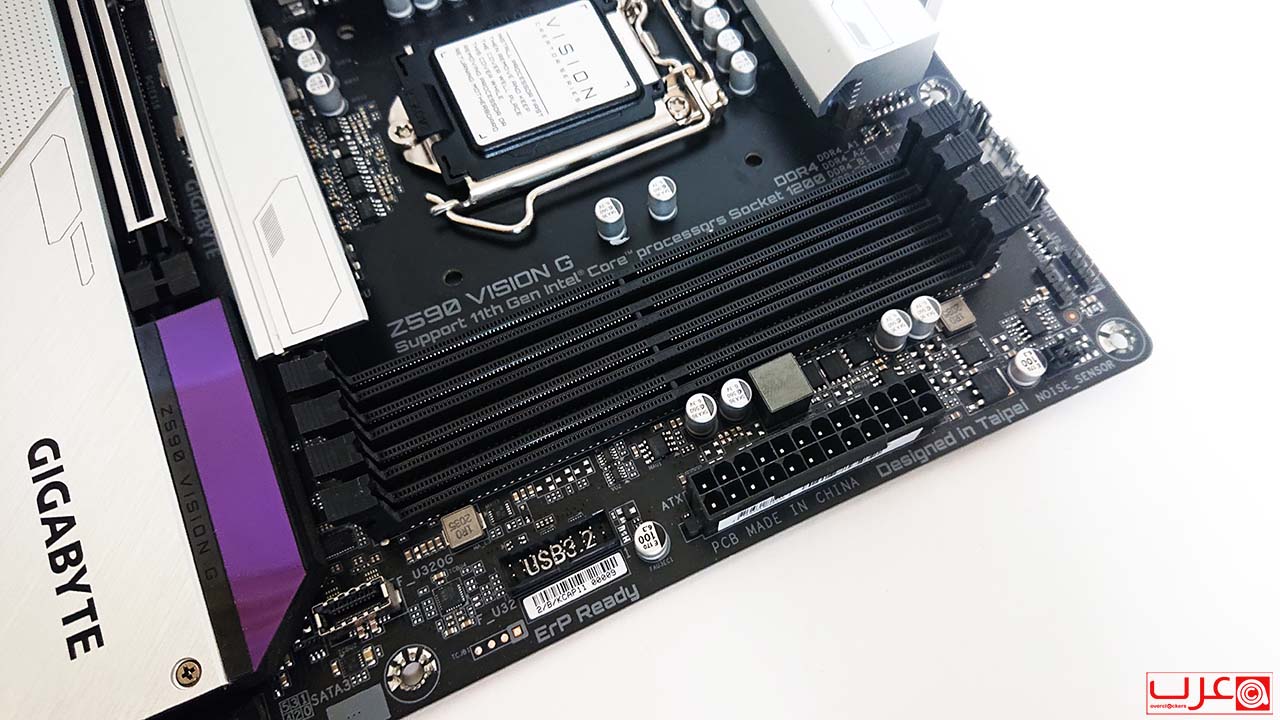

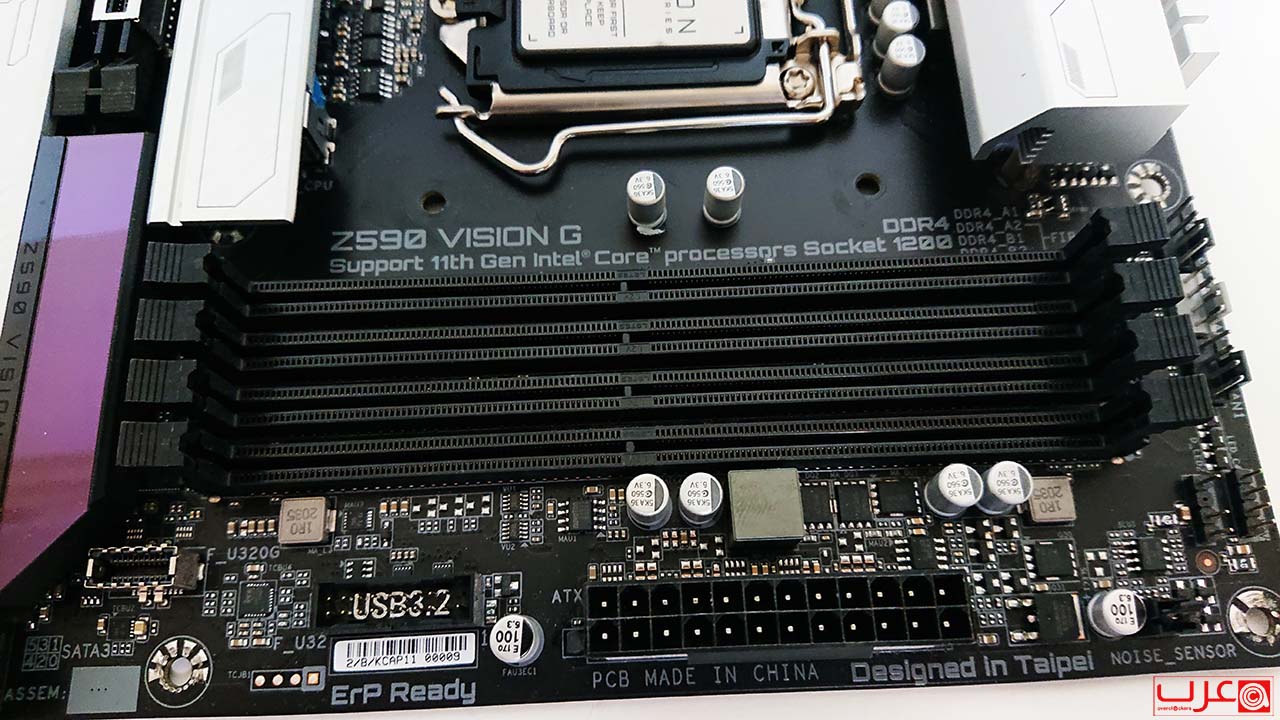

في هذا الجانب من اللوحة، ستجد بالطبع فتحات DDR4 DIMM. وباستخدام معالجات Intel Core من الجيل الحادي عشر، ستتمكن من دعم ذاكرة DDR4 حتى 5333 ميجاهرتز. وبالانتقال إلى حافة اللوحة، لدينا رأس مستشعر ضوضاء (للميكروفون المضمن)، ووصلة طاقة ATX ذات 24 سنًا، وموصل USB 3.2 gen 1، ورأس USB 3.2 gen 2.

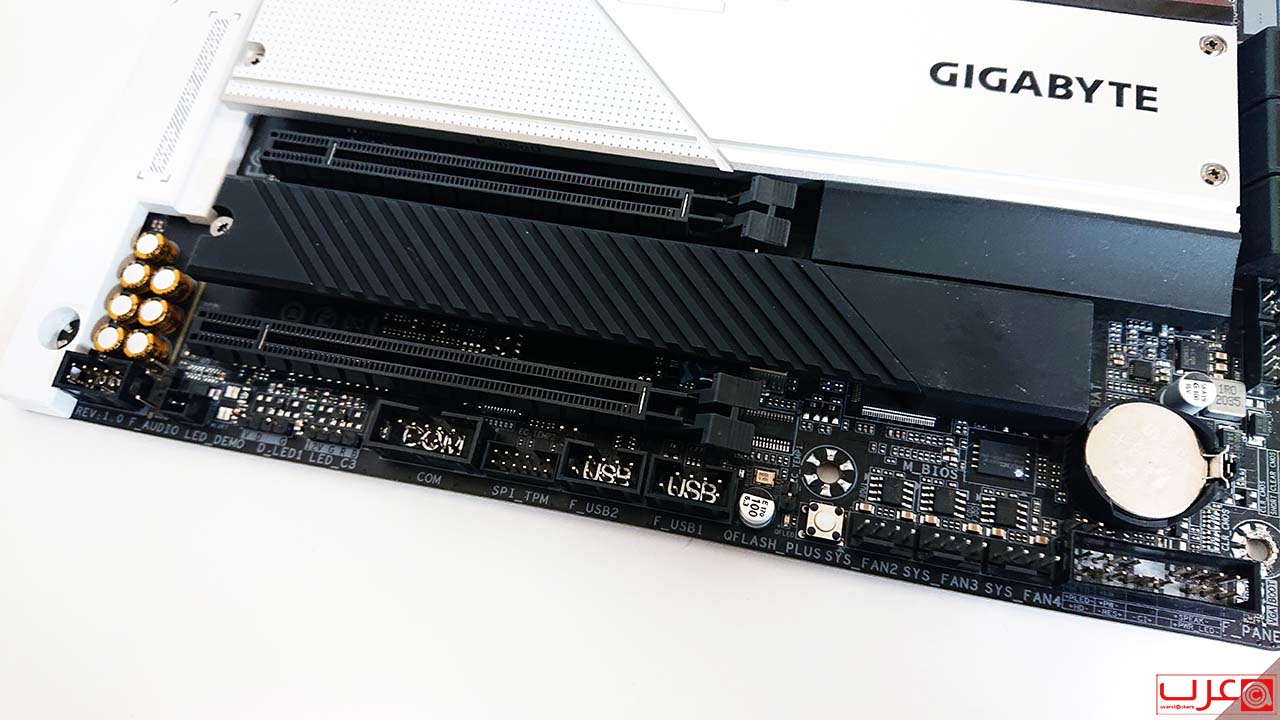

ستجد في الجزء السفلي من اللوحة بقية الرؤوس والأزرار. من اليسار إلى اليمين، لديك رأس الصوت الخاص بك، وموصل RGB قابل للعنونةمن 3 سنون، وموصل RGB قياسي ذو 4 سنون، وموصل منفذ COM ، وموصل TPM، وموصلان USB 2.0، وزر QFlash Plus، وثلاثة موصلات للمرواح ذات 4 سنون، وموصل أمامي رؤوس للصندوق.

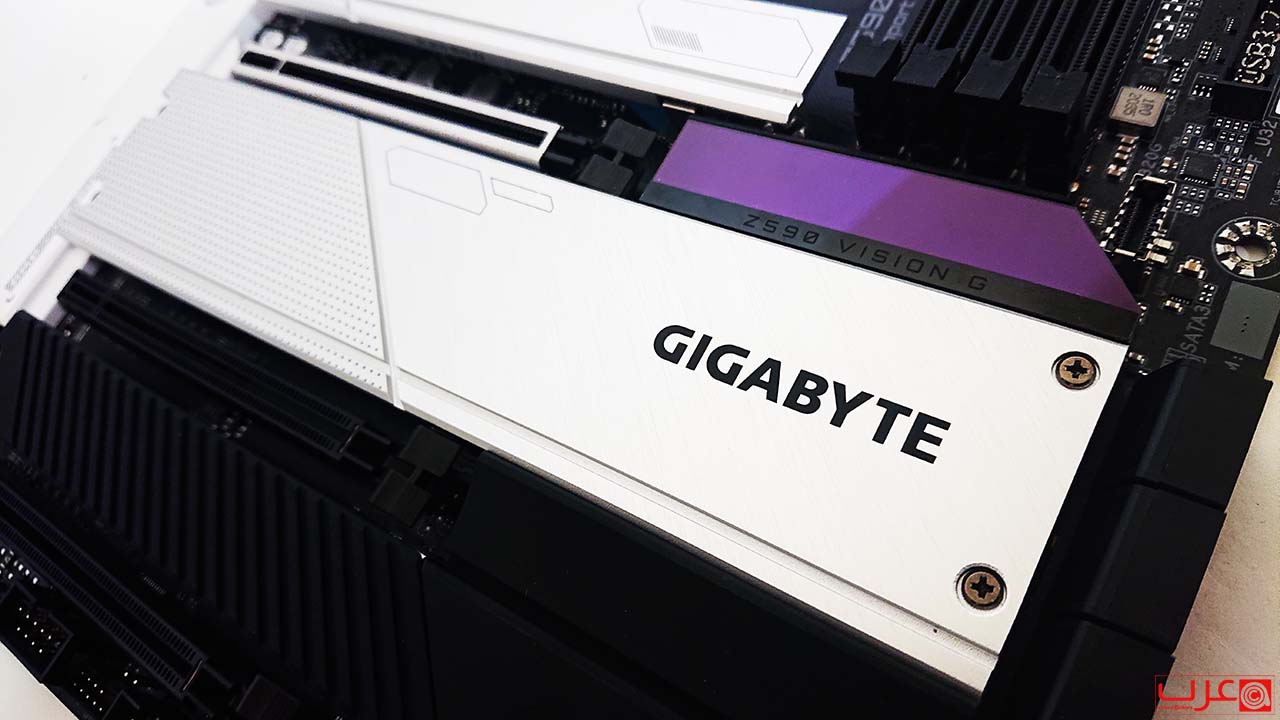

يتميز النصف السفلي من اللوحة الأم بمشتتات حرارية. فهناك ثلاث مشتتات حرارة رئيسية، اثنان منها باللون الفضي والثالث باللون الأسود. كنت أتمنى حقًا أن يصنعوا الثلاثة باللون الفضي أيضًا. ومشتتات الحرارة هذه هي بالطبع لفتحات M.2 على اللوحة. تحصل الفتحات الثلاثة الأولى على ممراتها من المعالج ، بينما تحصل الفتحة السفلية على ممراتها من مجموعة الشرائح.

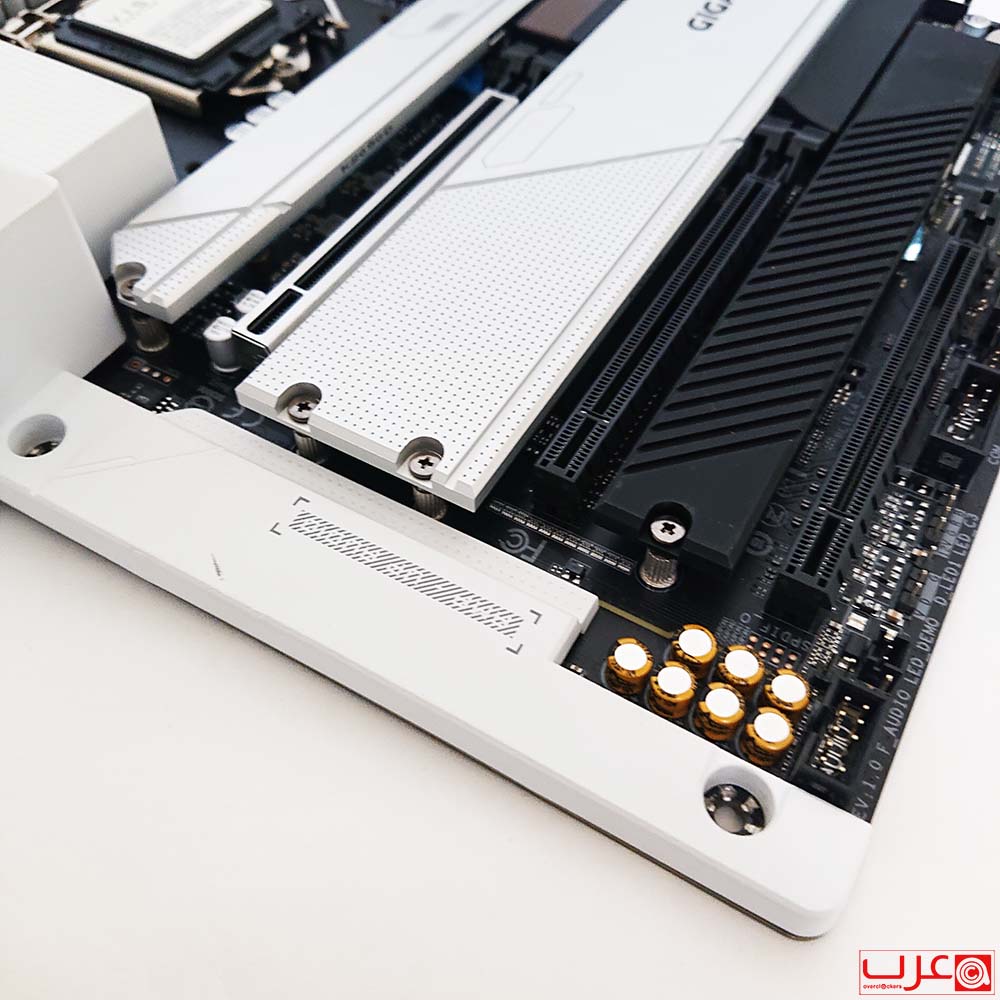

تتم تغطية معظم مكونات الصوت الموجودة على اللوحة، وتستخدم جيجابايت معالج Realtek ALC4080 الصوتي ويمكننا رؤية مكثفات الصوت.
التقييم
الاداء
الجودة
المزايا
القيمة
لوحة مثالية لمنشئي المحتوى والمصممين
