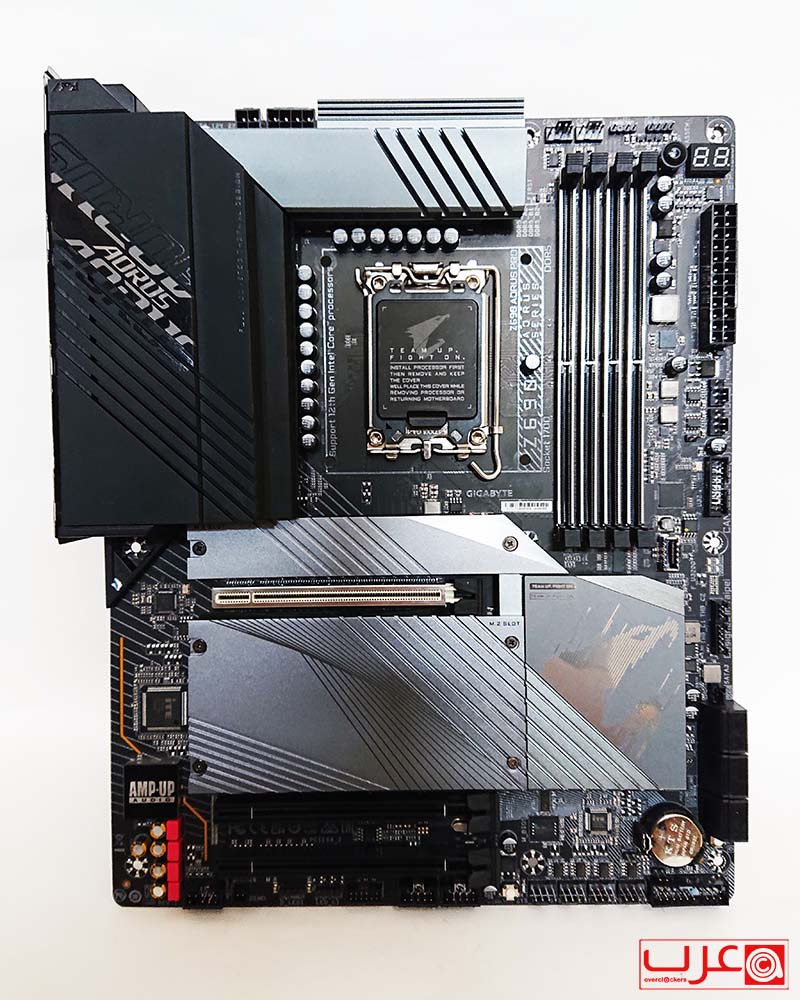

تأتي Z690 Aorus Pro مستخدمة تصميم Aorus المعروف منذ مدة، ويتميز بلوحة PCB سوداء متناغمة مع المشتتات الحرارية السوداء والفضية الداكنة.
وتنحرف لوحة Z690 Aorus Pro قليلاً عما تتوقعه عادةً عند النظر إلى لوحات ATX الكاملة الجاهزة للألعاب. بالتأكيد لديك مقبس المعالج في الأعلى، والذاكرة على اليمين وفتحات التوسعة بالأسفل. ولكن ما يتغير هنا هو تخطيط PCI Express. ففي الجزء العلوي ستجد فتحة PCI Express 16x واحدة مع غلاف حماية معدني، وستجد في الجزء السفلي من اللوحة الأم فتحتان كاملتان وطريقة توصيل كل منهما مثيرة للاهتمام.
من حيث التصميم العام، أنا معجب بأن جميع الخطوط الزخرفية تندمج لإنشاء نمط متدفق من غطاء الإدخال / الإخراج إلى ال PCB وصولاً إلى المشتتات الحرارية لل M.2 و MCP. ولكن للأسف لم يُترجم هذا إلى المشتت الحراري العلوي لل VRM أو بعض الخطوط الأخرى على ال PCB، ولكنهم يحصلون على درجة عالية لما يقدمونه من اداء عملي.

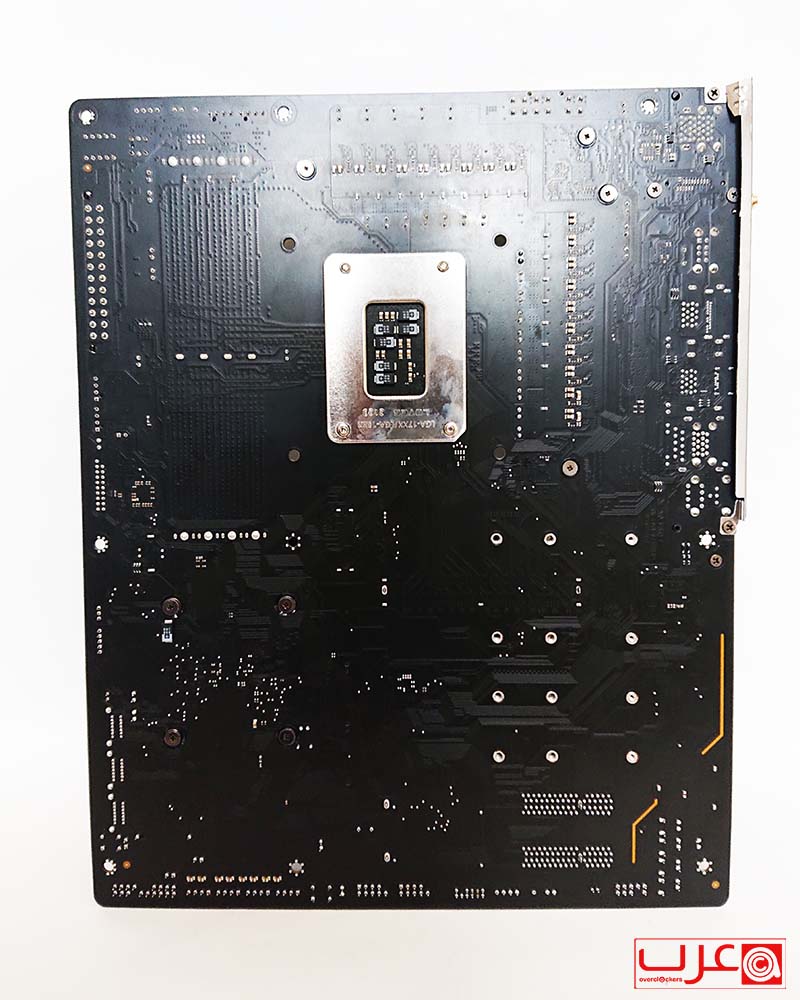

يمكن أن يخبرك النظر إلى الجزء الخلفي من اللوحة الأم بالكثير عن كيفية إنشاء أي لوحة معينة. فعادةً سترى أشياء مثل كيفية توصيل فتحات PCI Express بما حولها وأين توجد المكونات الرئيسية. ومع ظهور PCI Express 5.0 بدأت العديد من الشركات المصنعة في استخدام فتحات توسعة مثبتة على السطح في محاولة لتقليل EMI وهو ما ستجده على هذه اللوحة أيضًا.
ولكن للأسف لا توجد لوحة خلفية لتشتيت الحرارة على هذه اللوحة، وهو أمر جيد لأنه سيوفر الكثير المال، وهنا نرى أن Aorus اتجهت لخفض السعر حتى تكون اللوحة مناسبة سعريا لقطاع كبير من المستخدمين.

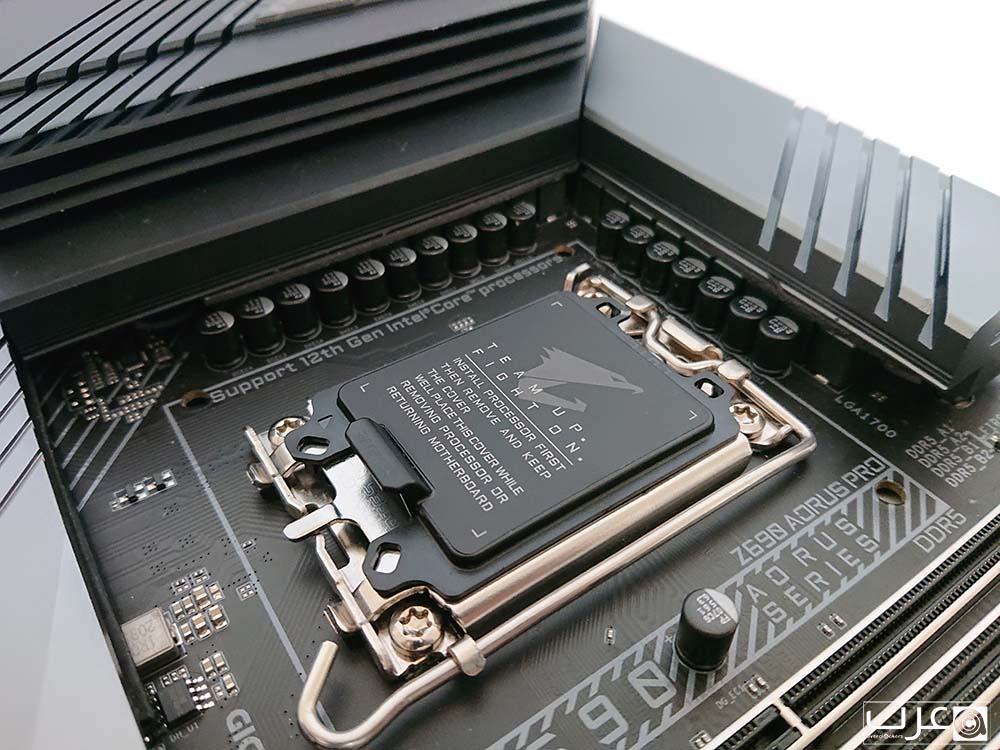

عند النظر حول مقبس المعالج، ستجد مقبس معالج LGA 1700 الجديد والطويل وعدد 19 مرحلة VRM. ووفقًا للشركة فإن تصميم المرحلة 16+1+2 يترك 16 مرحلة للمعالج بينما تكون المراحل الأخرى للذاكرة و PCI Express.
وبالتأكيد سوف تحتاج إلى مبرد للمعالج متوافق مع LGA 1700 معتمد لهذه اللوحة لأن فتحات التركيب تتبع المعيار الجديد.

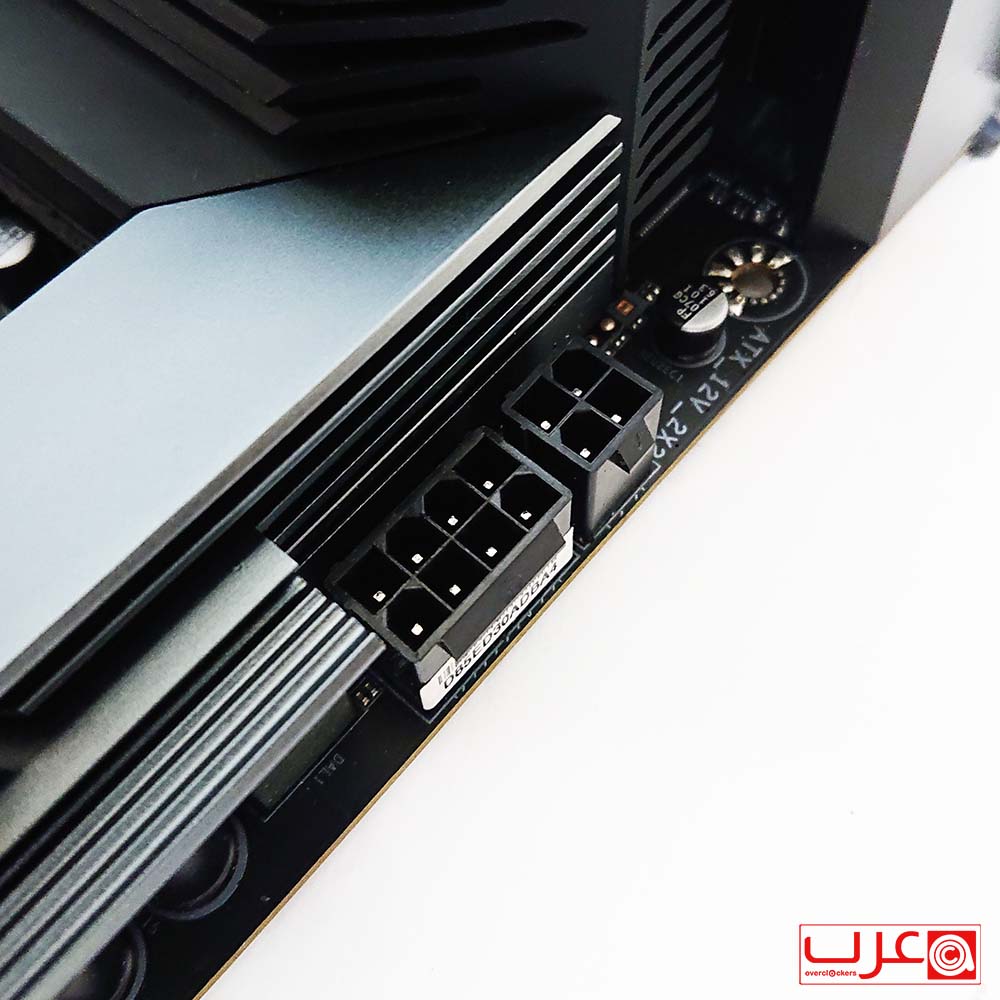

ويتواجد مقابس طاقة 8+4 للمعالج خلف المشتتات الحرارية VRM مع سهولة الوصول لتركيب وإزالة كبلات الطاقة.

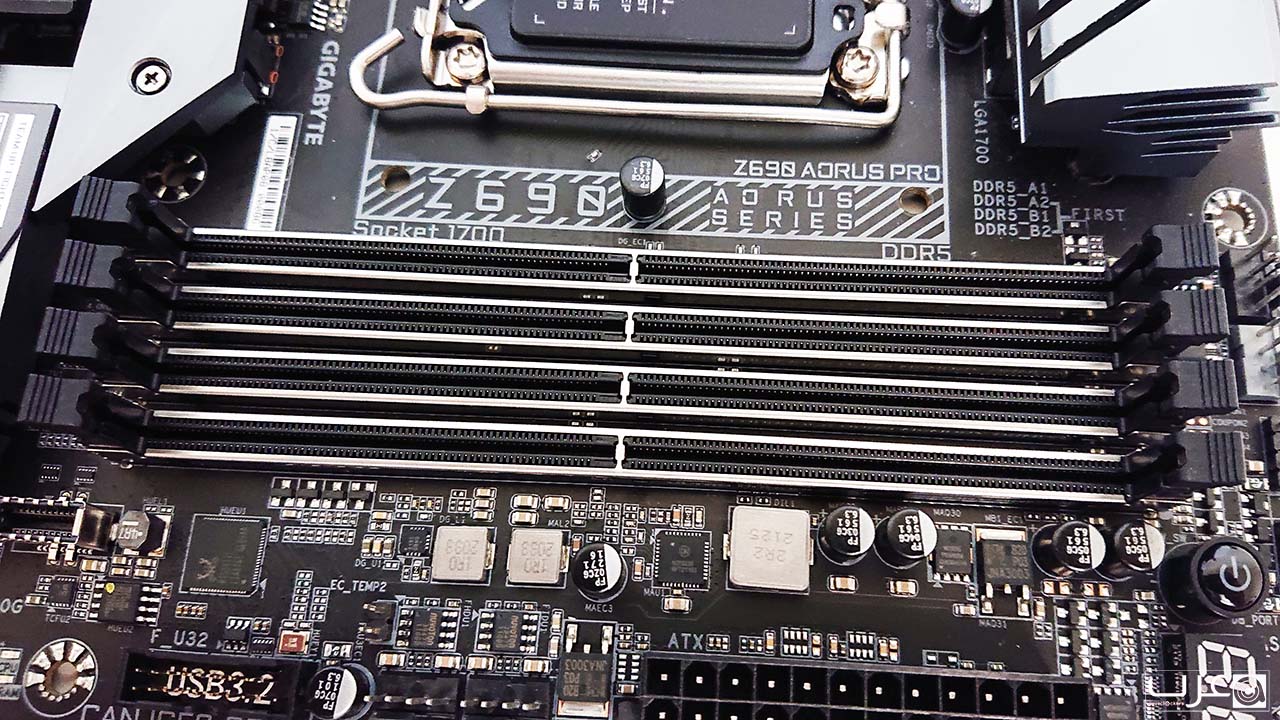

تأتي الذاكرة ثنائية القناة بشكل قياسي في معالج Alder Lake وتدعم Z690 Aorus Pro وحدات DDR5 القياسية بسرعة تصل إلى 6200 ميجاهرتز وتتجاوزها. ستعتمد السرعات الفعلية على اختيارك للوحدة وجودة المعالج. ويمكن معالجة 128 جيجابايت من الذاكرة كحد أقصى بكثافة الوحدة المناسبة.
تقريبًا كل مقبس في Z690 Aorus Pro عبارة عن معدن مقوى بوصلات لحام مباشرة إلى لوحة PCB للحصول على أقصى قوة. بالإضافة إلى تحمل التواء وسحب مآخذ DIMM ولها أيضًا قضيب لمنع جوانب التجويف من الدفع إلى الداخل. هذه التفاصيل مثيرة للإعجاب للغاية ويمكننا أن نشكر المستهلكين الذين ارجعو لوحاتهم بسبب كسر منافذ تركيب الذاكرة سابقا لان هذا الامر ادى لانتشار التدعيم في التصميمات الحالية.

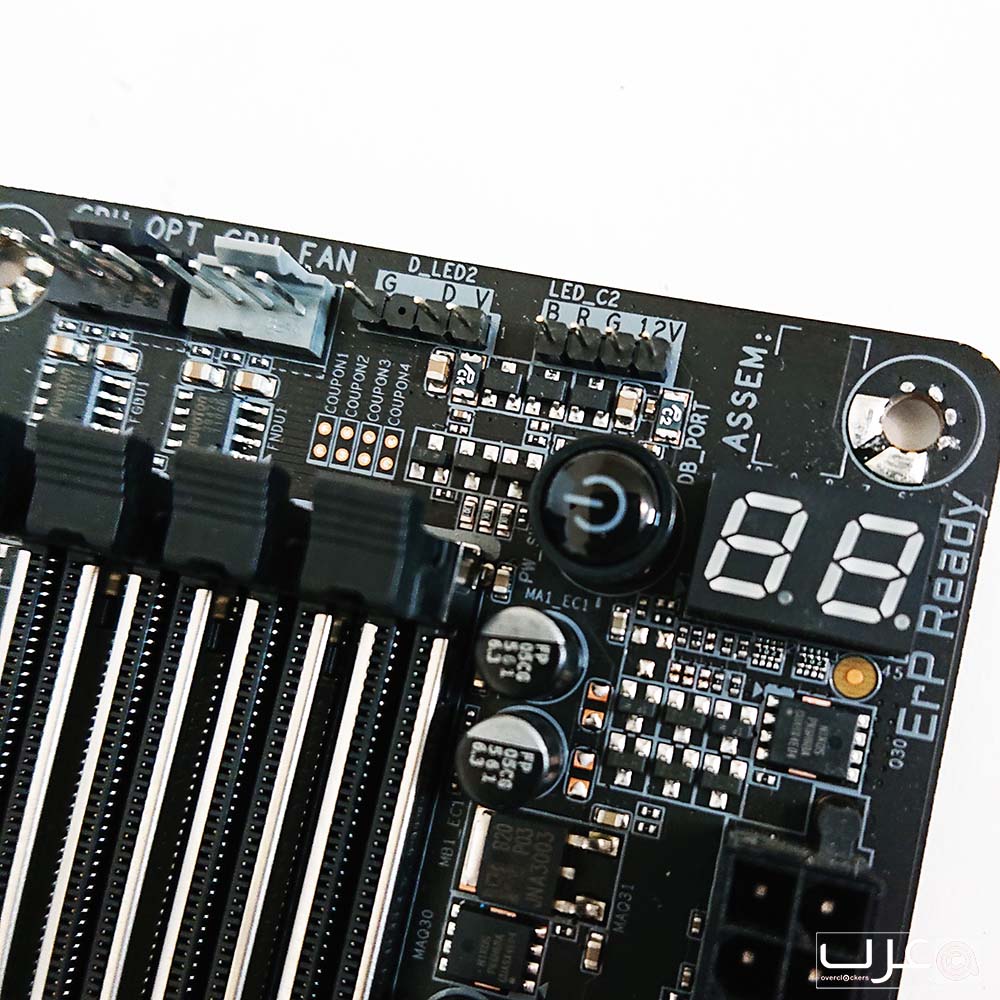

وستجد أسفل منافذ الذاكرة ازرار التحكم في اللوحة المدمجة بما في ذلك زر الطاقة وشاشة LED لعرض الأخطاء. كما يوجد اثنان من موصلات RGB الأربعة هنا أيضًا لكل من RGB و ARGB جنبًا إلى جنب مع أربعة موصلات مروحة PWM.
شيء واحد أحبه في Z690 Aorus Pro وهو مصابيح LED الخاصة بالحالة التي تشير إلى مشاكل النظام الذي تواجهه حاليًا. هذه الأضواء على يسار فتحة التركيب الوسطى.
يقع زر إعادة الضبط RESET في الجزء السفلي من اللوحة بجوار منافذ SATA ولم يتم تمييزه جيدًا.

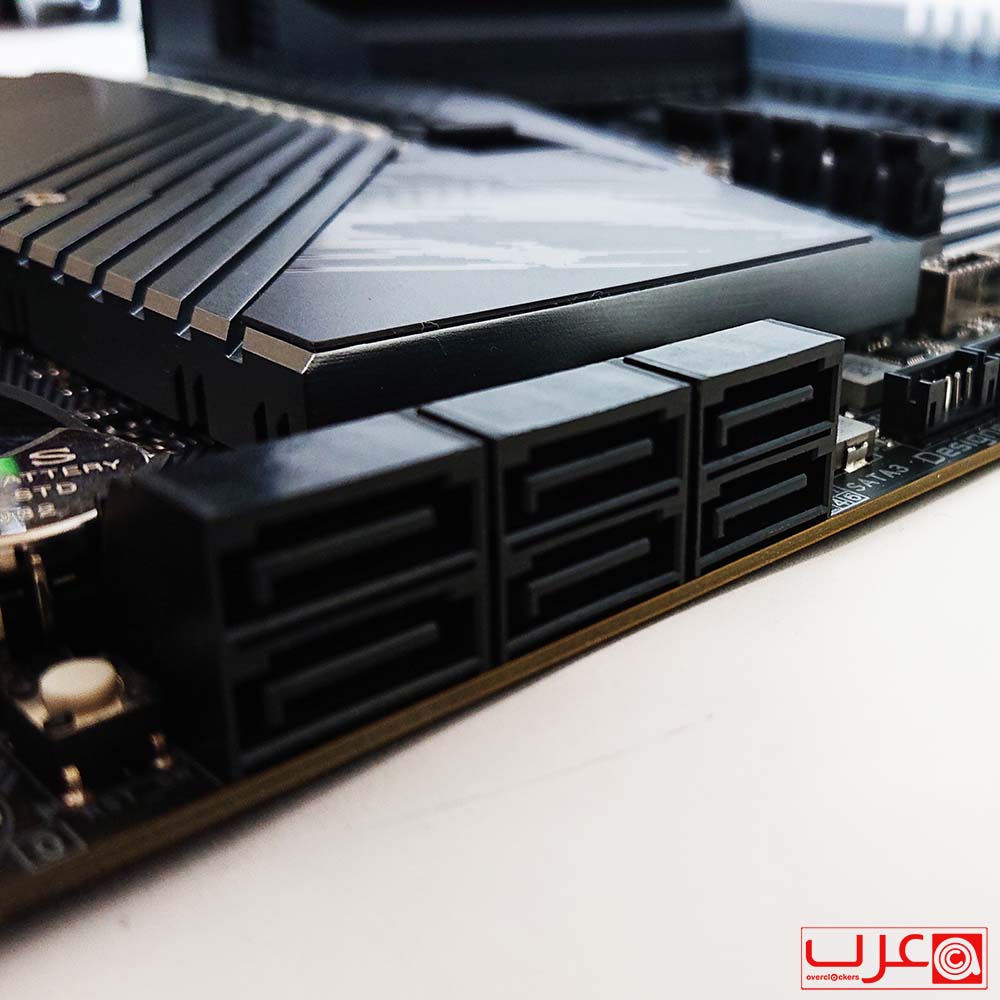

يبلغ عدد منافذ SATA الداخلية 6 منافذ وتتبع معيار SATA6 الجديد. ويتم دعم مصفوفات RAID 0 و 1 و 5 و 10 باستخدام معالج الإعداد في UEFI BIOS.
