تحليل دوائر اللوحة

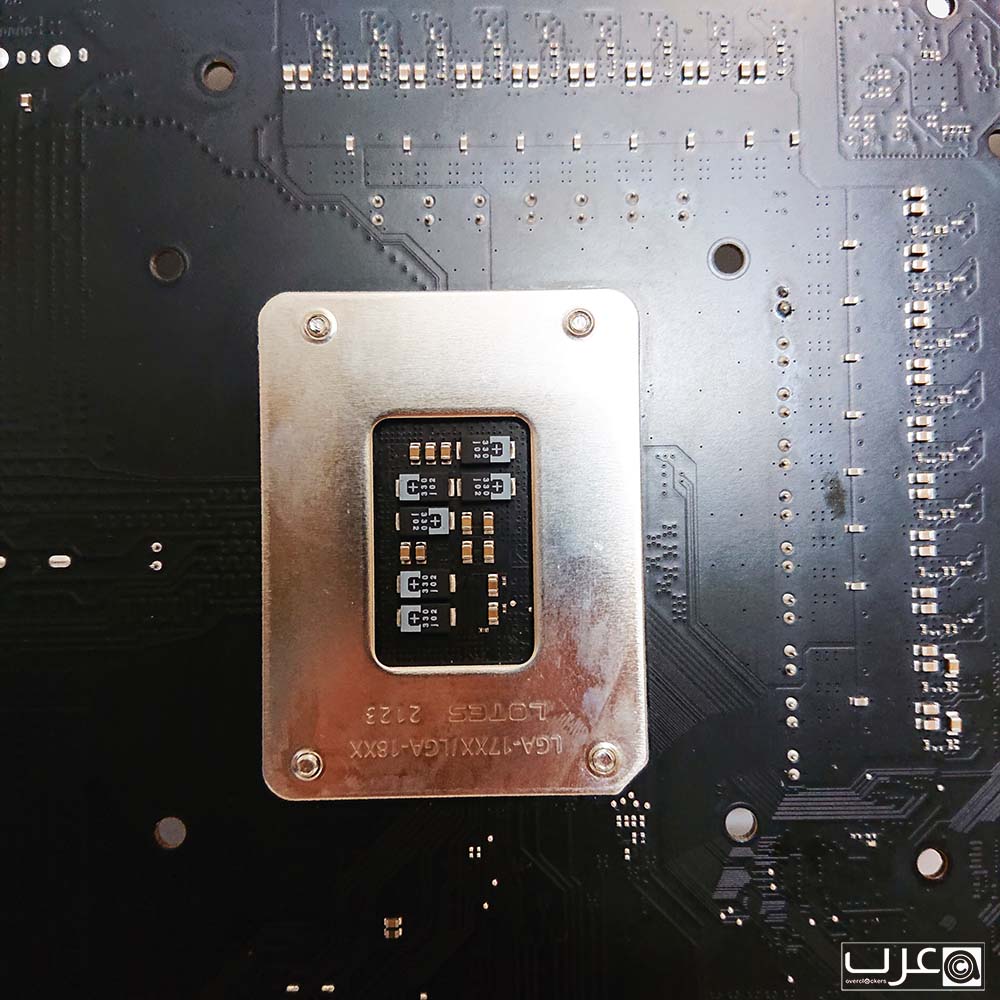

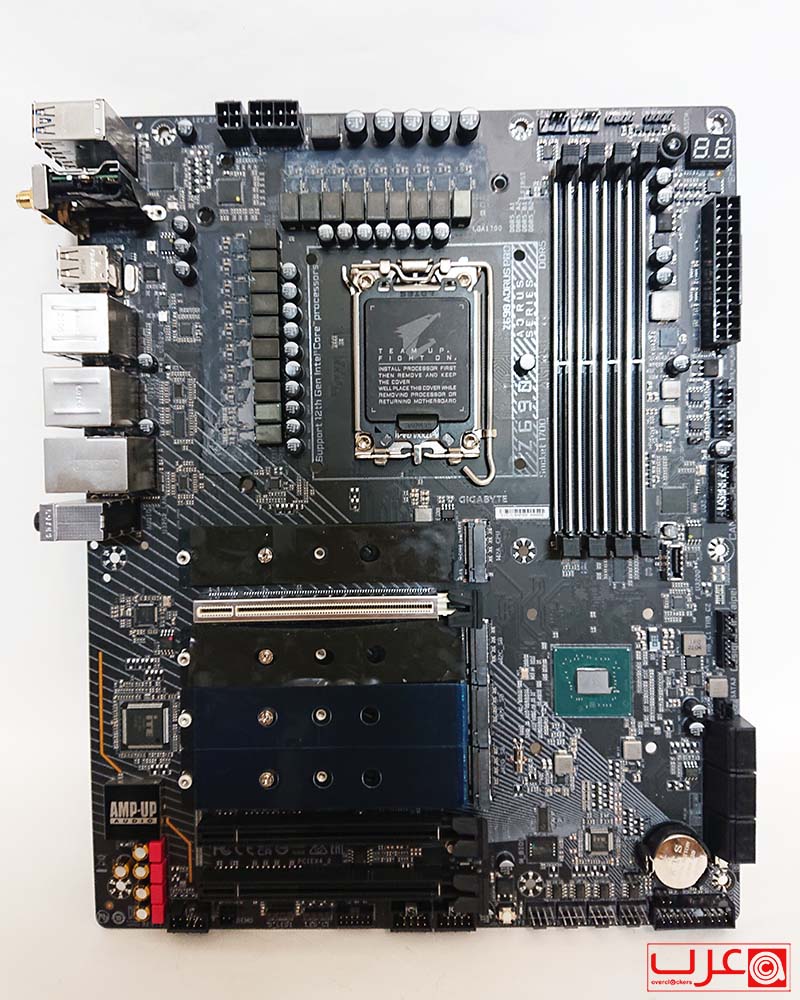

ها هي لوحة Z690 Aorus Pro عارية بدون المشتتات، ويظهر لنا مدى جودة صنعها ومكوناتها.

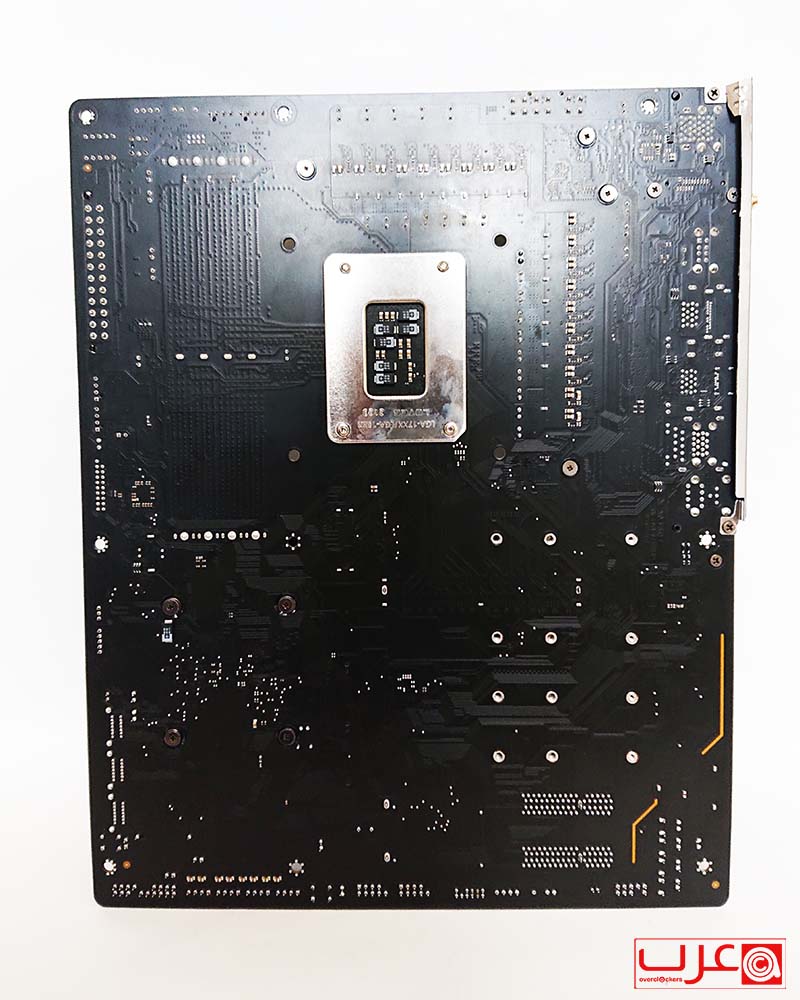

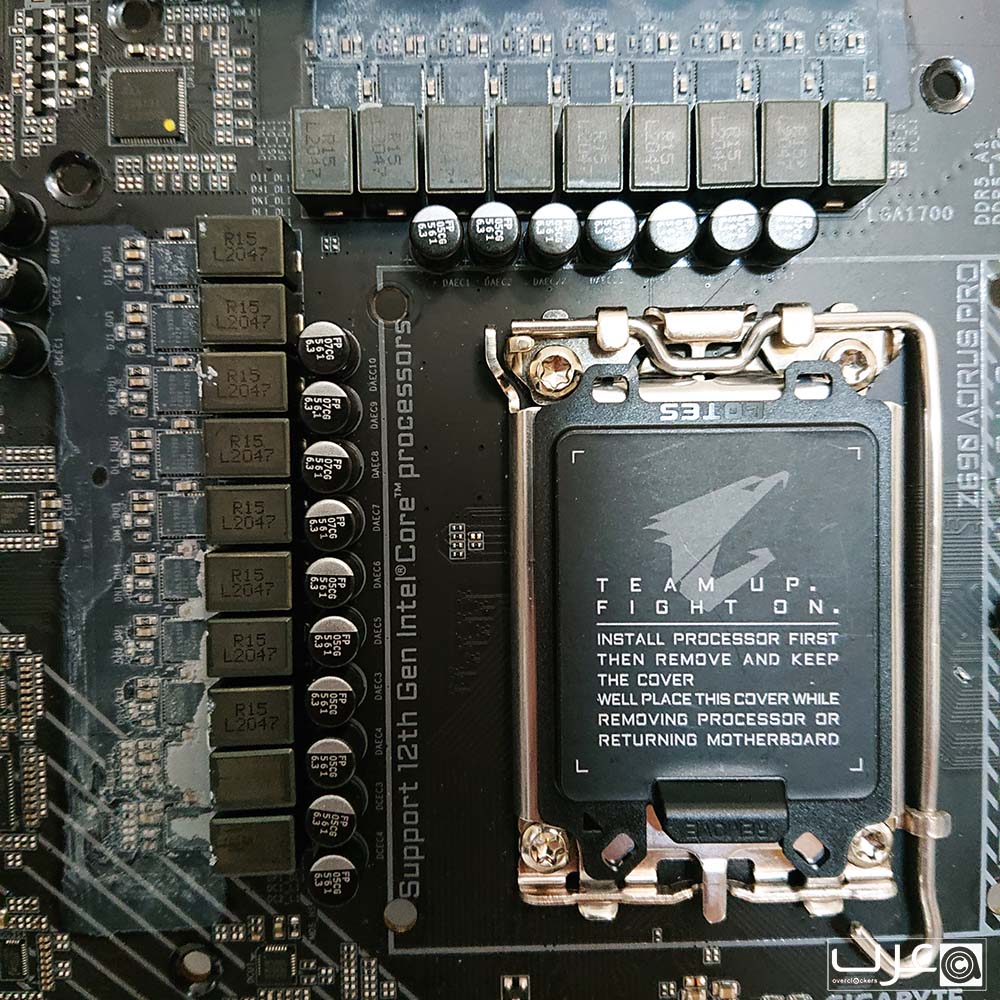

ويبدو تصميم VRM رائعًا. فهو يتميز بـ 16 مرحلة VCORE مع مرحلة طاقة بقدرة 90A، و 1 VCCGT Phase مع 60A Power Stage لـ iGPU ، و 2 VCCAUX Phases مع 70A Dr MOS لوحدات التحكم في الـ PCIe والذاكرة.
ويتم التحكم فيما سبق بمتحكم Renesas RAA229131، وتتميز مرحلتان إضافيتان (وحدات تحكم PCIe و RAM) بتصميم مختلف – تم تجهيز كل منهما بـ MP86992 mosfet بقدرة 70A، وتعملان تحت سيطرة وحدة التحكم M2940A.
وتستخدم لوحة Z690 Aorus Pro مراحل طاقة SPS ISL99390 لمراحل Vcore. تدعم كل مرحلة من مراحل الطاقة هذه 90 أمبير كحد أقصى من التيار المستمر. بالنسبة لمرحلة VCCGT (iGPU)، تستخدم Aorus مرحلة طاقة واحدة SPS ISL99390.

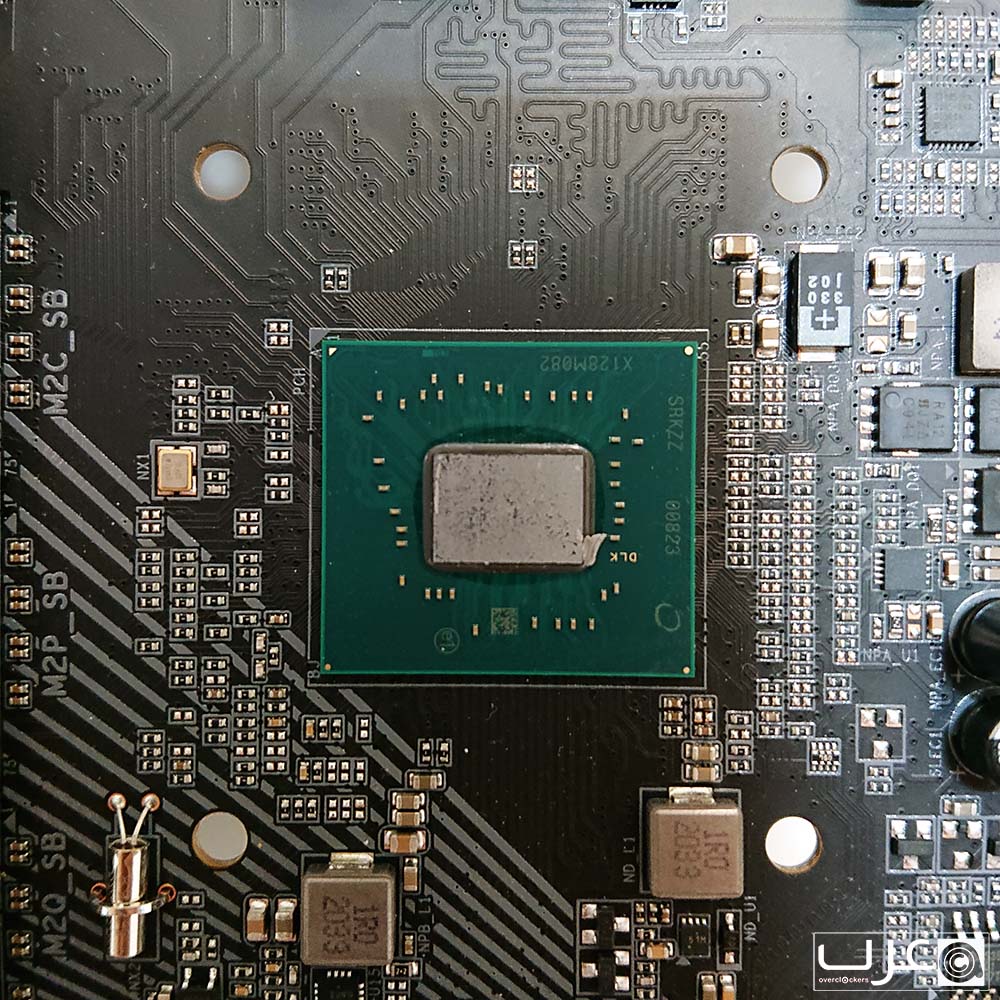

وتأتي شريحة Intel Z690 تحت مشتت ضخم خاص بها كما هو متعارف عليه.

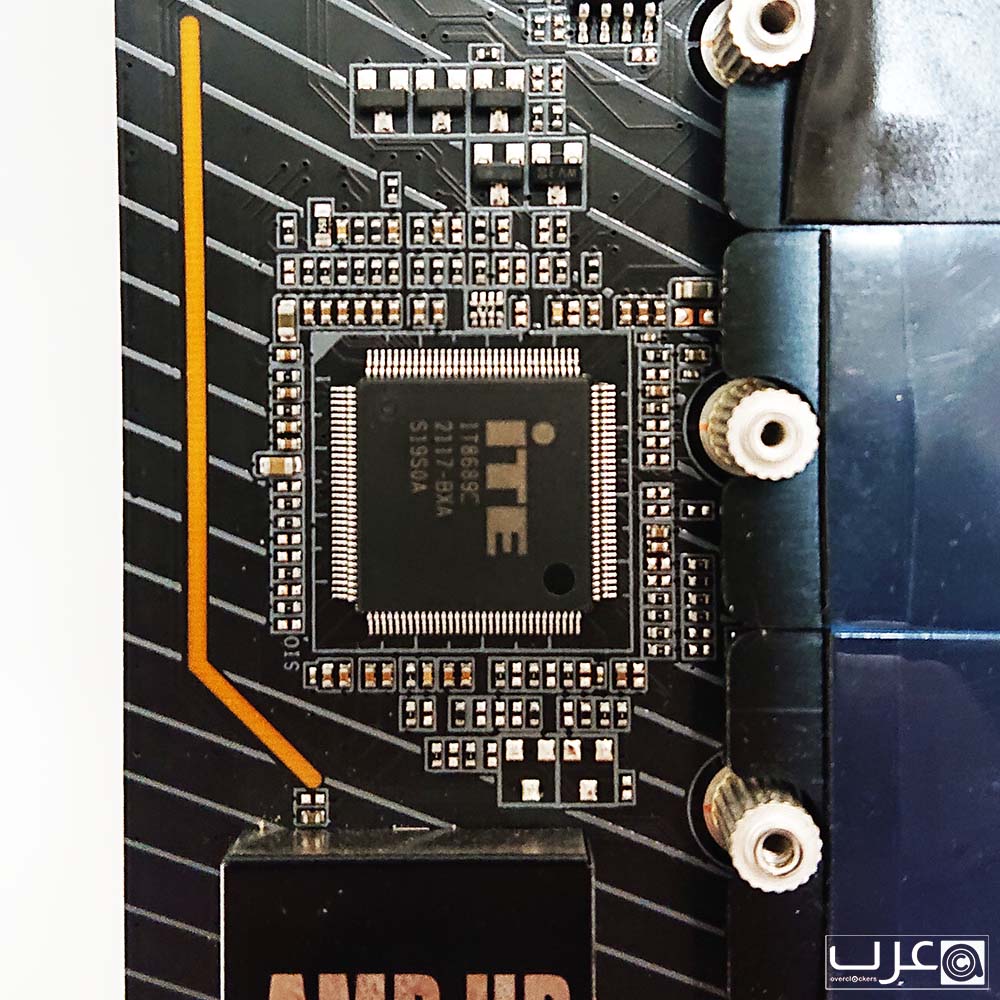

ويتم التحكم في المراوح بواسطة شريحة ITE IT8689 الشهيرة.

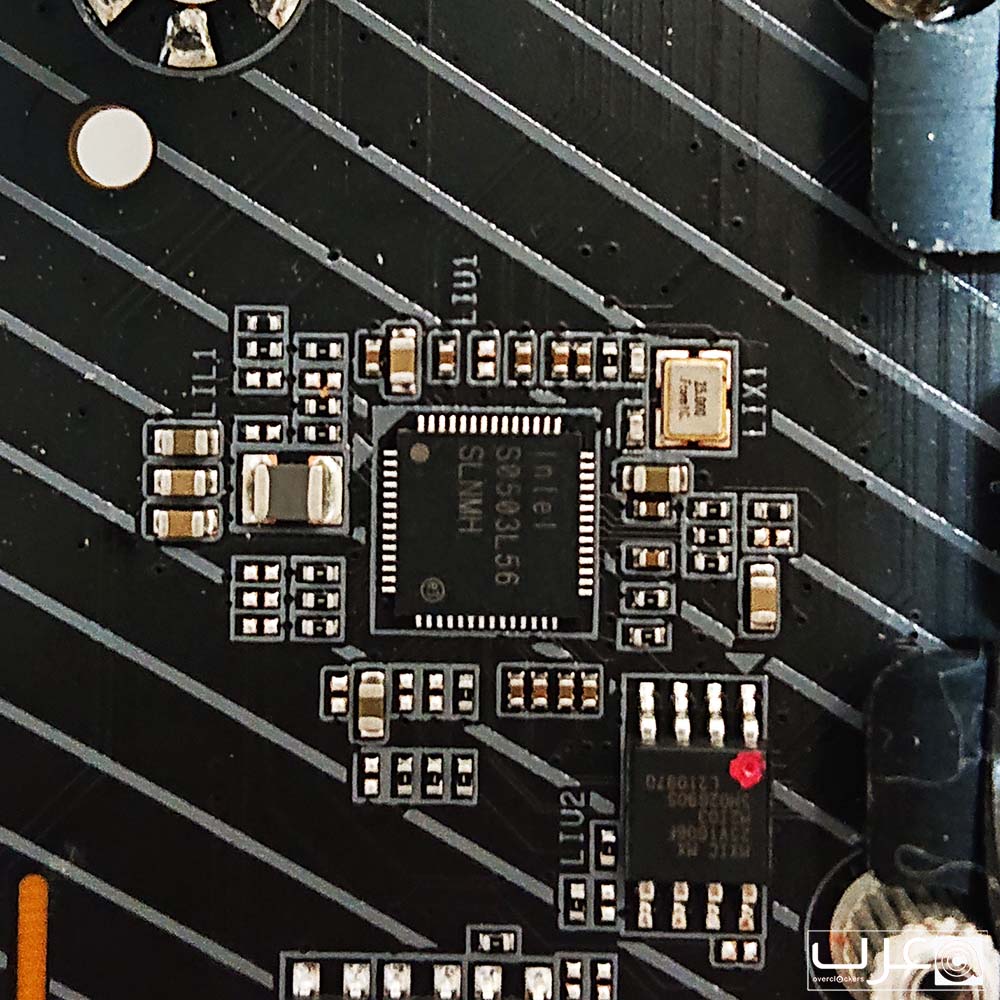

وقد تم تزويد اللوحة بشريحة اتصال شبكي من انتل بمعيار 2.5Gbe .

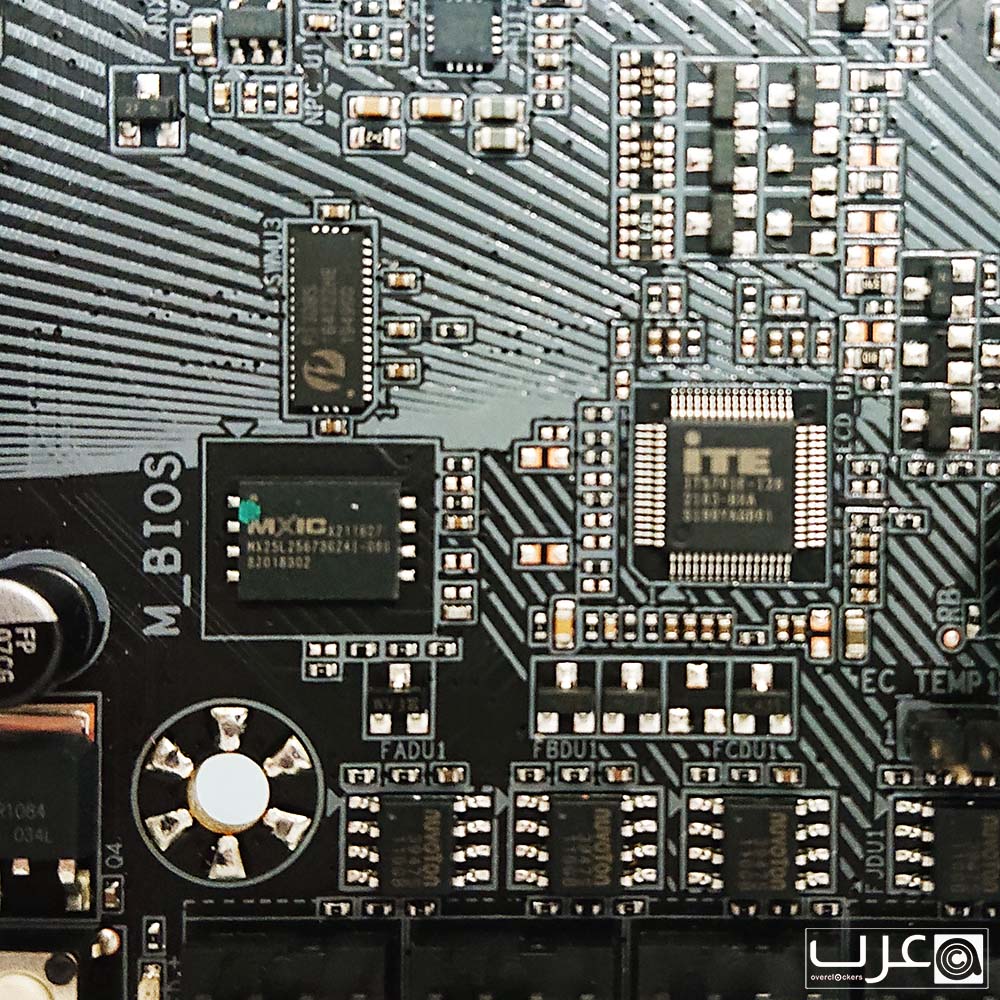

وتأتي شريحة ال BOIS من شركة MXIC، وها هو متحكم اخر من ITE.
