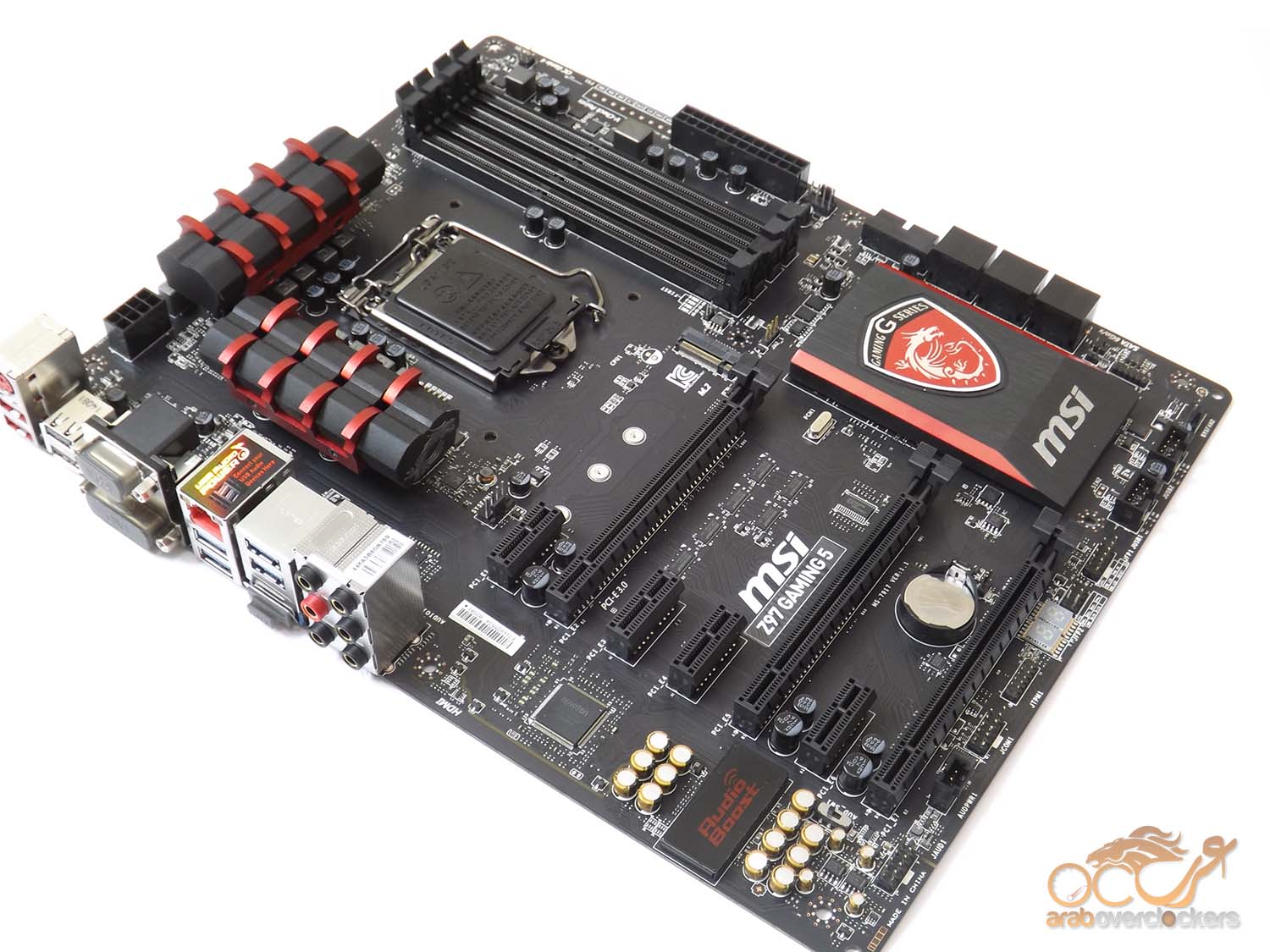

كما نرى فقد قامت MSI باعادة تصميم كاملة للوحاتها من سلسلة ال GAMING بما يتماشى مع الذوق العام للمستخدمين هذه الايام، فاللون الاسود هو الغالب على اللوحة مع بعض الخطوط باللون الاحمر والفضي في تجانس رائع، وتم طلاء واجهة اللوحة وخلفيتها بلون اسود غير لامع بدلا من البني الداكن الذي كانت MSI تستخدمه في لوحاتها السابقة والذي لم يحوز اعجاب الكثير من المستخدمين وانا منهم.
الجزء الامامي “حول المقبس” مفتوح مع وجود مشتتين باللون الاسود والاحمر على شرائح ال VRM، تصميم هذه المشتتات يشبه مخالب التنين وهو ما استوحت منه MSI الكثير عند تصميم هذه السلسلة واغلب منتجاتها، فشعار Red Dragon اي التنين الاحمر هو الشئ المميز والمشترك بين جميع اجهزة وملحقات MSI الخاصة لمحبي الالعاب.

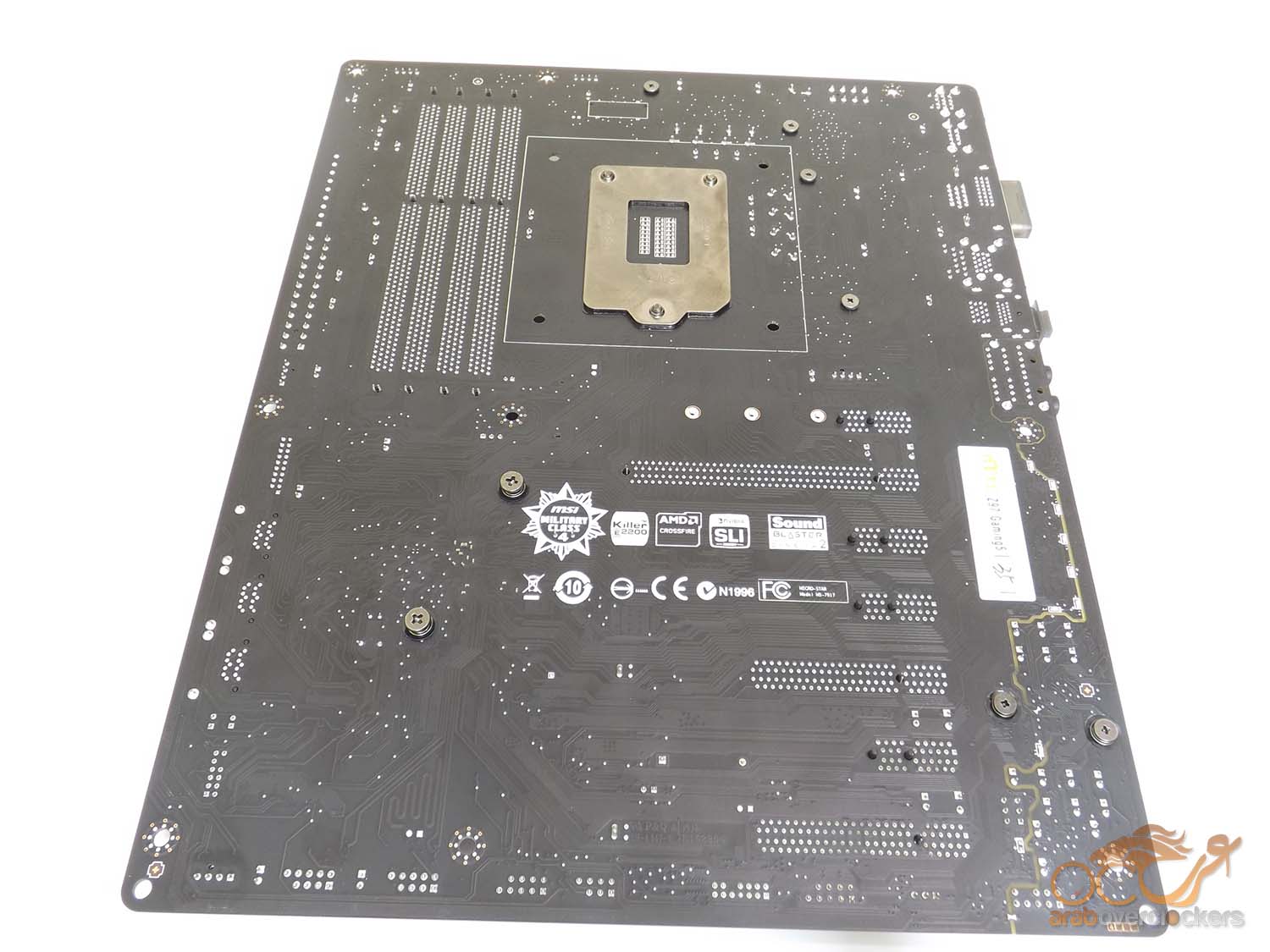

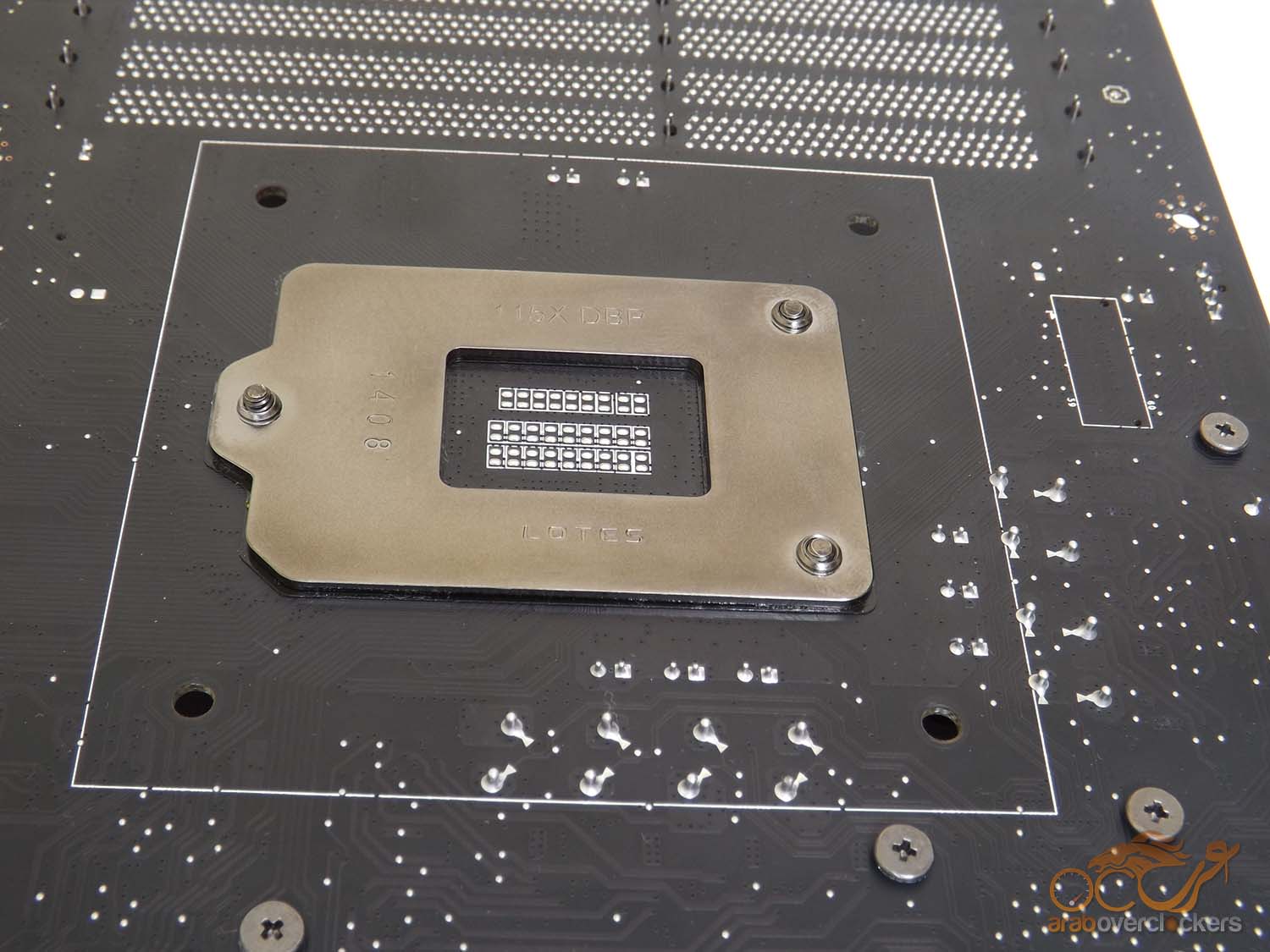

اما الجهة الخلفية لمقبس المعالج فلا تحتوي على الكثير سوى القطعة الحديدة الحامية والتي تقوم بمهمة تثبيت المقبس ايضا.

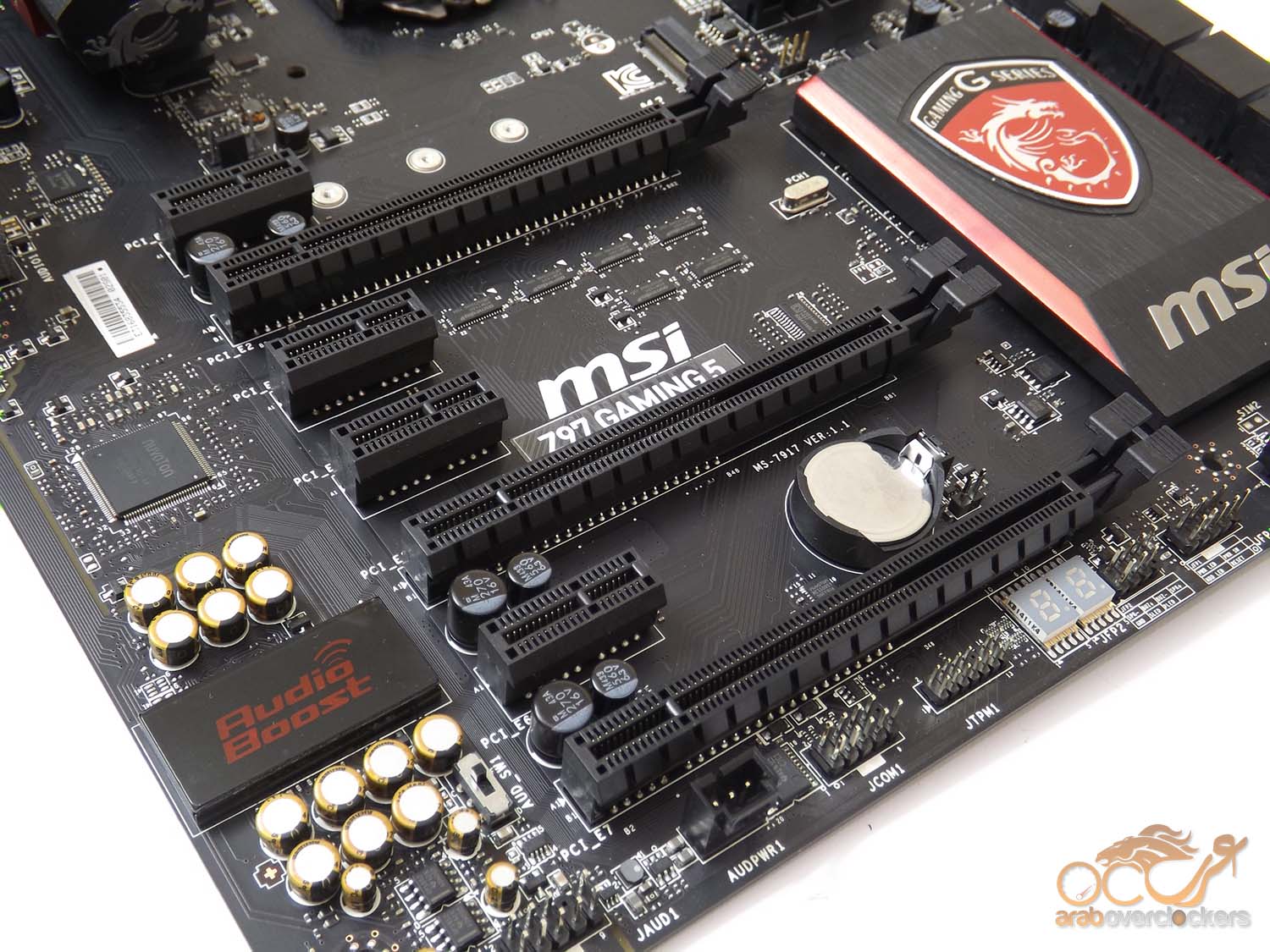

تأتينا لوحة MSI GAMING 5 بفتحات “شقوق” التوسعة الاساسية، وهي 3 فتحات PCIe 3.0 x16 واربعة فتحات PCIe 2.0 x1، كما تحتوي على اربعة فتحات للذواكر من نوع DIMM ثنائية القنوات “Dual Channel” وهي قادرة على دعم ذواكر بسرعة 3200 ميجاهرتز واعلى.
وفي الجزء السفلي من اللوحة نجد مقابس التوصيل المعتادة كفتحات توصيل ال USB والصوت، بالاضافة الى مقبس جديد لتوصيل كابل امداد الطاقة للبطاقة الصوتية بتقنية Audio Boost، كما نجد فتحات توصيل اللوحة بالصندوق “الكيسة” بالاضافة الى وجود 5 منافذ على اللوجة لتوصيل المرواح وتدعم هذه المنافذ تقنية PWM وتتيح لك اللحو التحكم فيها من خلال ال BIOS او من خلال نظام التشغيل عبر برنامج مرفق مع اللوحة.
كما نشاهد ايضا شاشة رقمية مكونة من خانتان، حيث نستطيع الاستدلال بالارقام التي تعرضها الشاشة لمعرفة حالة اللوحة حين تشغيلها او نوع الخطأ “المشكلة” اذا توقفت عن العمل. وتتعدى وظيفة الشاشة الى قراءة درجة حرارة المعالج بمجرد ان ينتهى الجهاز من الاقلاع.
وكما نرى تحمل لوحة MSI GAMING 5 عدد 6 منافذ SATA 6 Gb/s بالاضافة الى منفذ USB 3.0 للتوصيل الى لوحة الصندوق “الكيسة” الامامية.
اما الجهة الخلفية للوحة فتحمل العديد من المنافذ المعتادة، فهناك منافذ DVI و HDMI و VGA للتوصيل الى اجهزة العرض، ومنفذ وحيد للشبكة من نوع Killer NIC، ولم تبخل MSI في تزويد لوحتها بمنافذ USB بأربعة منافذ USB 3.0 (باللون الازرق) ومنفذا USB 2.0 (باللون الاسود) ومنفذا USB 2.0 عالي السرعة والاستجابة (باللون الاحمر) للاستخدام مع ملحقات الالعاب الاحترافية كلوحة الكتابة والفأرة، بالاضافة الى منفذ PS2.
ثم نجد المنافذ الصوتية وهي ثمانية القنوات “7.1″ بتقنية الصوت عالي الوضوح.
كنا قد تحدثنا في بداية عرضنا للوحة عن التصميم الجديد والذي حرصت MSI على اظهاره بشكل جيد في لوحتها GAMING 5 جنبا الى جنب مع باقي التغييرات الاخرى، فكما سبق ان ذكرت استوحت الشركة تصميم مشتتات ال VRM من مخالب التنين وحي كما نرى في الصورة تبرز باللون الاحمر على باقي المشتت الذي يأتينا باللون الاسود في تناغم جميل، وفي نهاية كل مشتت تطل علينا رأس التنين باللون الفضي، وهو امر محبب خصوصا اذا كنت ممن يقومون بتعديل صناديق الحاسب، فسوف يضفي الشكل العام للوحة منظرا مبهرا الى الجهاز داخل الصندوق.
وبين مشتتات ال VRM نجد المتحكم الخاص بها وهو نوع من اشباه الموصلات “UPI Semiconductor” يقوم بالتحكم في دائرة الطاقة “phase” الخاصة بال VRM وفي لوحتنا هذه نجد تصميم 8-phase الذي يعتبر كافي جدا حتى لعمليات كسر السرعة.

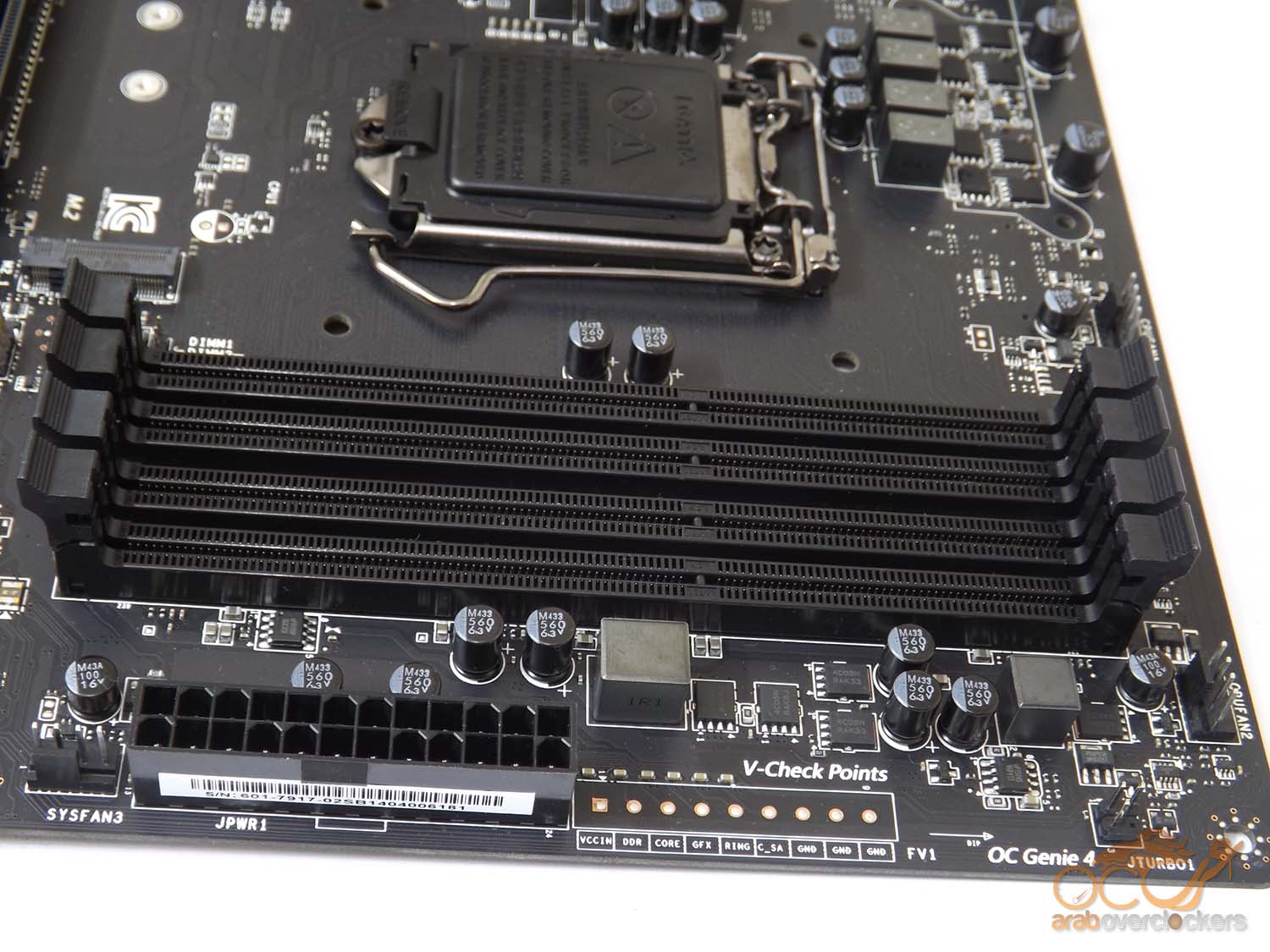

وبجانب مقابس الذواكر نجد المتحكم الخاص بها وهو ثنائي “dual-phase” وسيكون كافي وعلى استعداد لتوفير كل ماتحتاج اليه الذواكر من طاقة للوصول بها الى الى الحد الاقصى.
واحدة من الاشياء المثيرة للاعجاب والملفتة للانتباه بخصوص لوحة MSI GAMING 5 هو ان كل هذه المكونات وضعت على لوحة “PCB” رباعية الطبقات فقط، وقد قامت الشركة بطباعة عدد الطبقات على كلا جهتي اللوحة.
هل ترون هذا الخط الاصفر الذي يظهر بوضوح؟ هذ هو الخط العازل لبطاقة الصوت المدمجة لكي لا يحدث اي نوع من التداخل يؤدي الى انخفاض جودة الصوت.
وتظهر لنا في الصورة التالية المنفذ الاسطوري الجديد M.2 SATA وسيظهر هذا المنفذ في اغلب لوحات الجيل الجديد، ويجب على المستخدم العلم ان استخدام هذا المنفذ يقوم بتعطيل منفذي SATA.
يظهر لنا هنا متحكم “رقاقة” الادخال والاخراج “I/O” من نوع Nuvoton NCT6792D وهي المسئولة عن التحكم في جميع وظائف الاداخل والاخراج على اللوحة بالاضافة الى التحكم في عمل المرواح وكذلك منفذ PS2.
في الصورة الاخرى يظهر لنا متحكم الشبكة من نوع KIllerNic E2205 ولمن لا يعرف فهذا المتحكم يعد افضل المتحكمات المتوفرة ويعلم قيمته جيدا المستخدمون الذي يقومون باللعب على الشبكة، حيث يحافظ على زمن استجابة ويعطي اقل PING ممكن بالاضافة الى سرعته العالية في نقل البيانات.
ها اقد اتينا لبطاقة الصوت المدمجة اخيرا، تأتي بطاقة الصوت بتقنية “Audio Boost” التي تعمل على تحسين وتضخيم الصوت وكما ذكرت من قبل فأننا نستطيع امداد هذه البطاقة بالطاقة الازمة من خلال الكابل المخصص لذلك حتى نحصل على افضل اداء ممكن خصوصا مع سماعات الرأس الاحترافية، ويتم تشغيل خاصية الامداد بالطاقة من خلال زر يتواجد بجانب المكثفات (كما يظهر بالصورة).
ويحيط بالبطاقة الصوتية خط اصفر اللون لعزل الدائة الصوتية (كما ذكرنا من قبل) عن باقي مكونات اللوحة حتى لا تتداخل الاشارات الكهربية مع المكونات الصوتية لكي يحصل المستخدم على افضل تجربة صوتية بدون تشويش، كما تعتمد البطاقة على تقنية “Sound Blaster Cinema 2″ لتحسين جودة اخراج الصوت والتحكم به وفقا لوضعية الاستخدام.

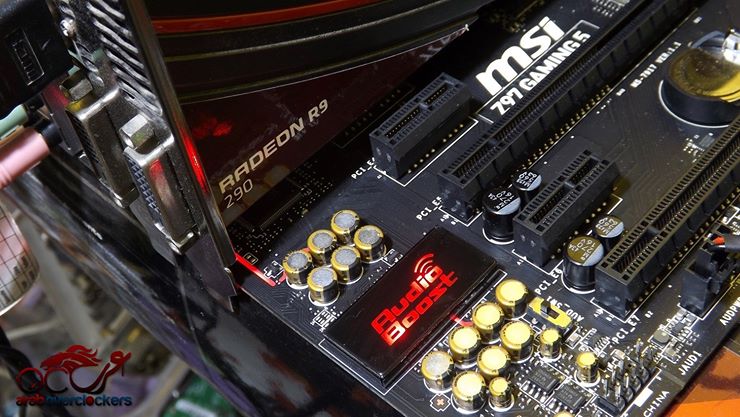

وها هي بطاقة الصوت اثناء العمل، فالشعار ينير باللون الاحمر بالأضافة الى انارة خد العزل بالكامل بنفس اللون الاحمر.

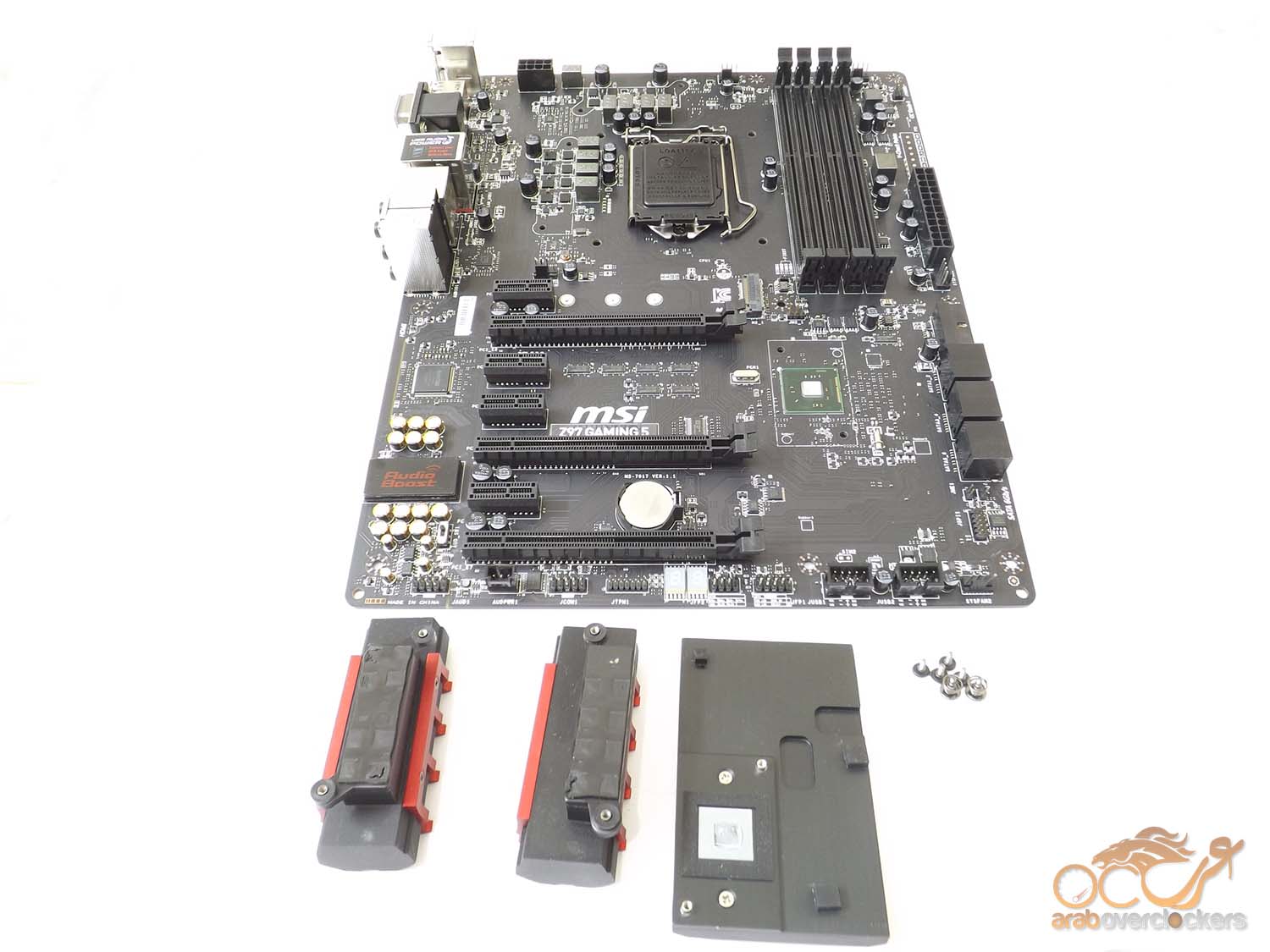

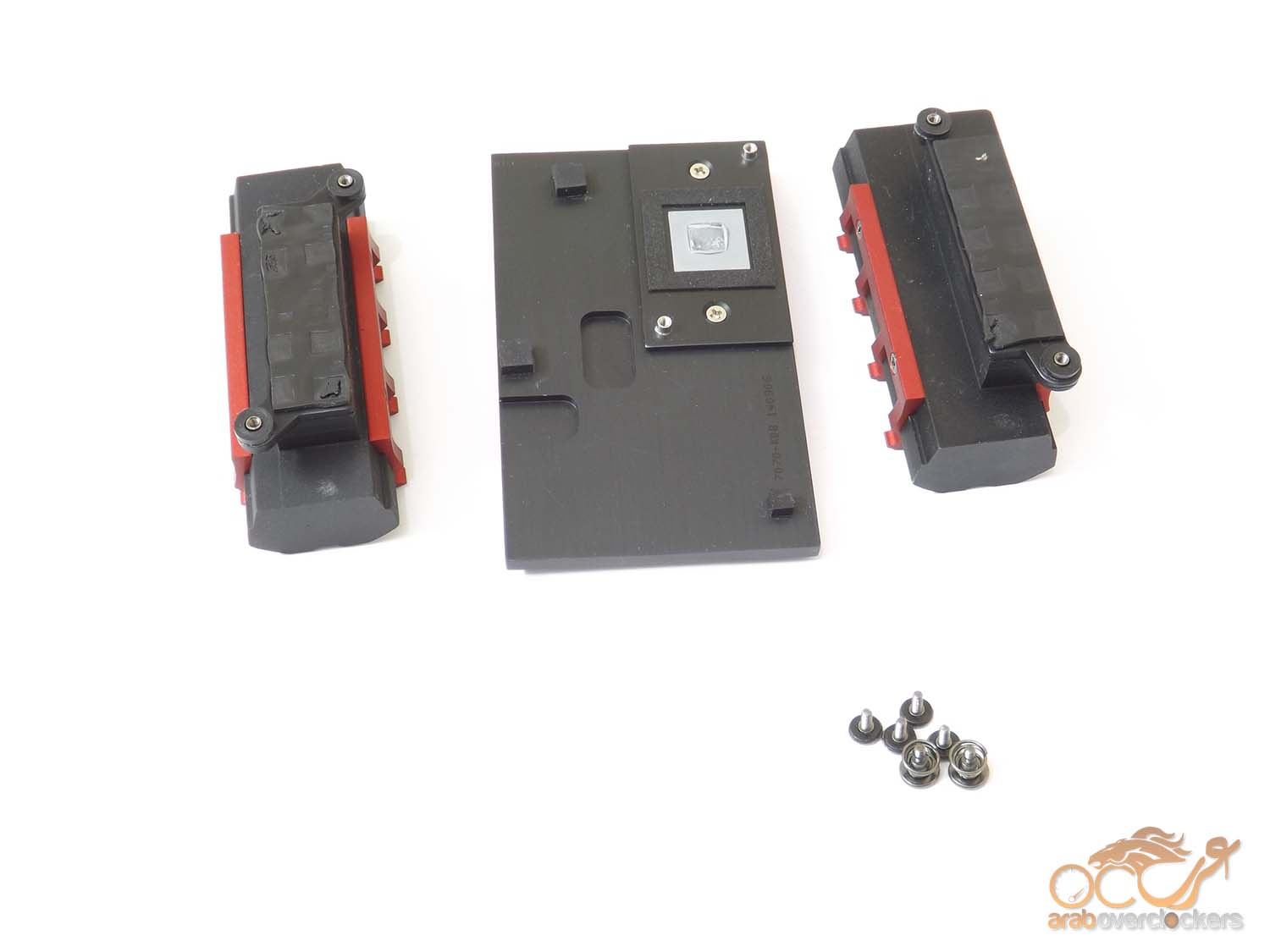

مشتت شريحة Z97 كما نراه وبجانبه مشتت دائرة طاقة المعالج. المشتتات من الأسفل عليهم شئ شبيه بالمعجون الحراري ولدائرة طاقة المعالج كانت هنالك قطعة مطاطية بيضاء.
