واجهة البايوس المدخل لعالم كسر السرعة والتحكم في كافة ما تحملة اللوحة الأم من ميزات ومنافذ بل وما يتصل بها من معالج أو ذواكر. البعض يواجة معها مشاكل نظراً للأختلافات التي قد يجدها بين كل شركة وأخري فيما يخص واجهتها الخاصة والأخر قد يجدها في اللغة نفسها او في كثرة الأختيارات.

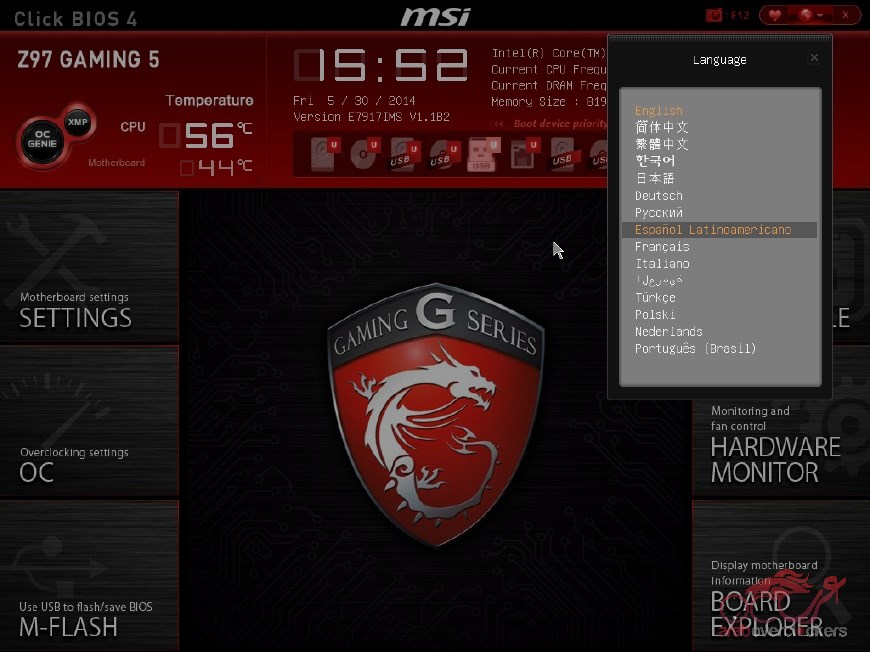

اللغة العربية موجودة لكن يبدو أنها كانت محض محاولة فاشلة من MSI لم تؤتي ثمارها فكما نري البداية غير مُبشرة فبالاساس كلمة العربية مُقطعة لأحرف ومكتوبة حتي من اليسار لليمين!!!
نظرة واحدة تكفينا لنرجع وبسرعة إلي الخلف حيث اللغة الأنجليزية. ونتمني من MSI حل المشكلة بإصدار نسخة جديدة من البايوس أو يمكنها عدم اضاعة وقتها ومجهودها في شئ سيئ كهذا.

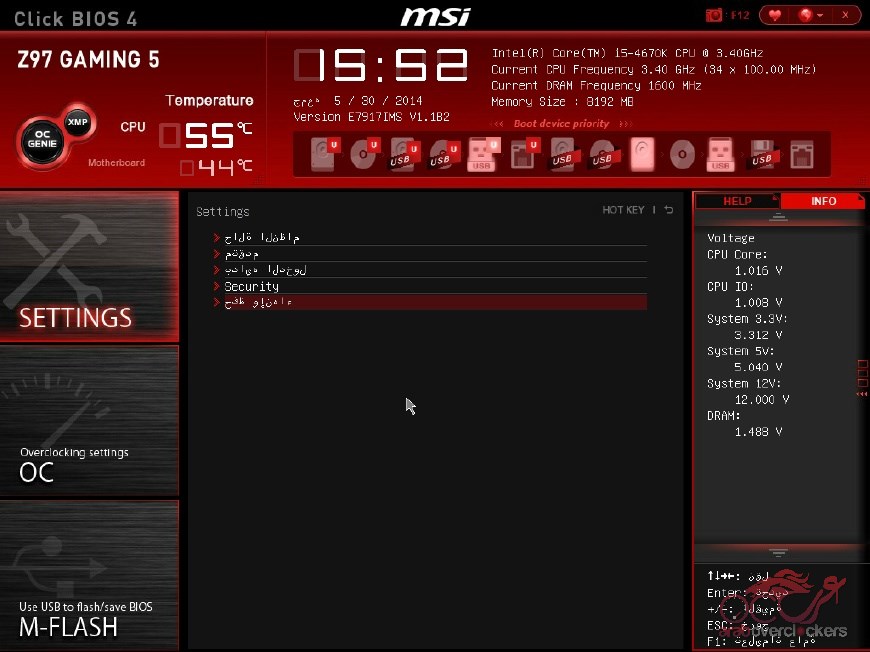

لا تعليق حتي أن أغلب الخيارات غير مُعربة بالمرة.

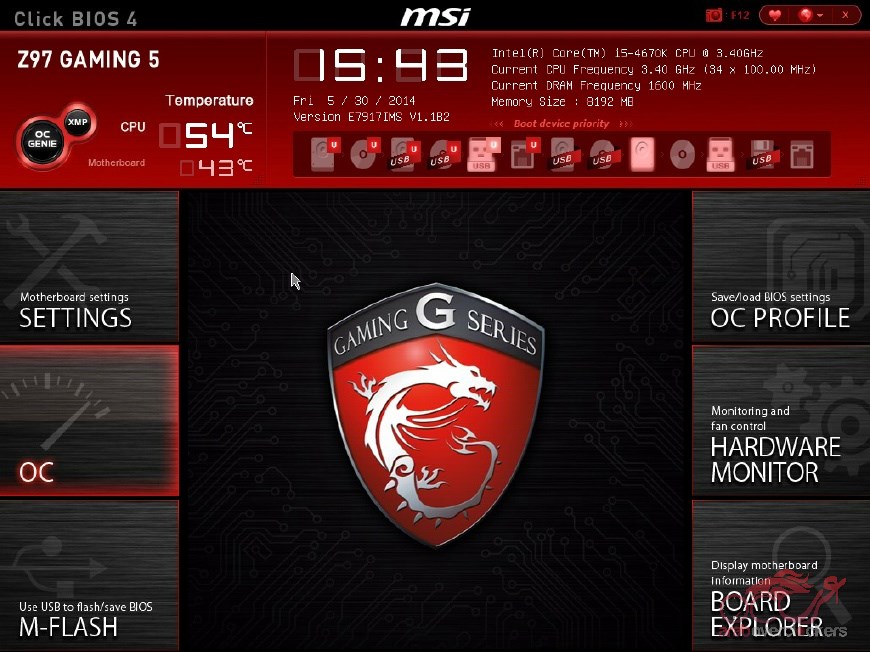

بالنظر لأعلي الصورة نجد بيانات الجهاز ككل وأسفله شريط يُظهر الأقراص والملحقات المتصلة باللوحة الأم للتبديل بينها لتحديد أولوية الإقلاع أو Boot.
علي اليسار نجد درجة الحرارة للمعالج بالبنط الكبير العريض واسفلة بيان بدرجة حرارة اللوحة الأم.
بعدها نجد زرين مدون عليهما OC GENE و XMP واللذان يساعدان بتفعيلهما في كسر سرعة المعالج وكذلك الذواكر, المعالج لتردد 4GHz والثانية تتوقف علي الذواكر نفسها والتردد الذي تدعمة في وجود تقنية XMP من Intel.

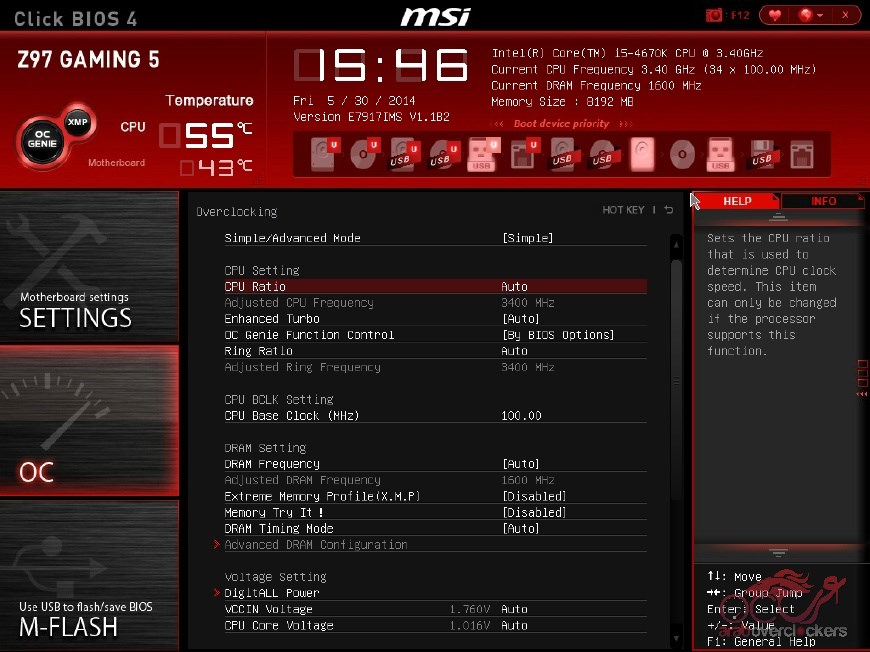

نبدأ بالأهم قم الاقل أهمية, قوائم OC أو قوائم خيارات كسر السرعة تبدأ طبعاً بخيارات كسر سرعة أهم مكون وهو المعالج وعلي رأس القائمة محدد هام لخيارات الكسر سواء اردتها Simple أو Advanced وهنا صورة للخيارات في وضعية Simple.

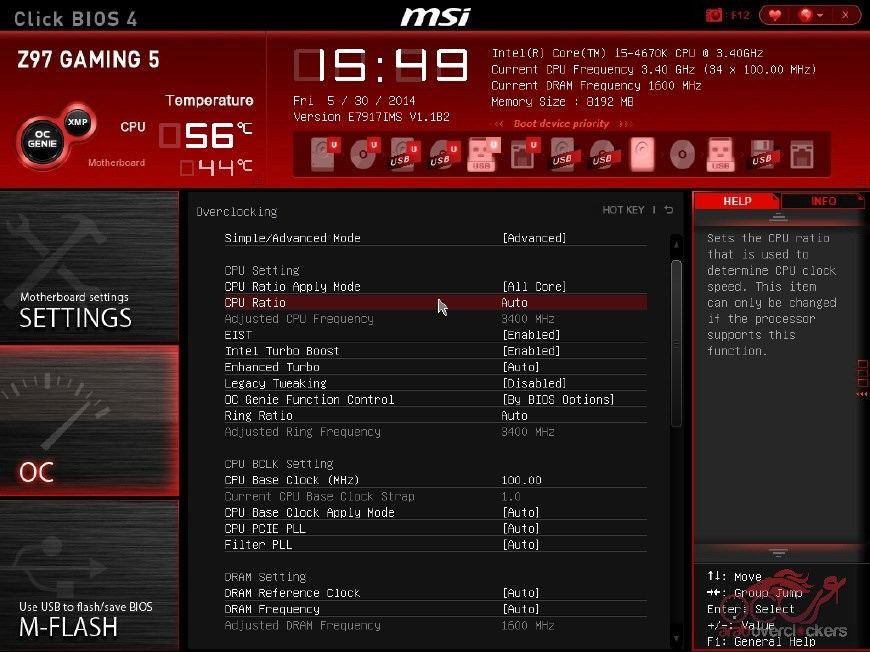

خيارات Advanced والخيارات نفسها المعتادة في أغلب اللوحات الأم.

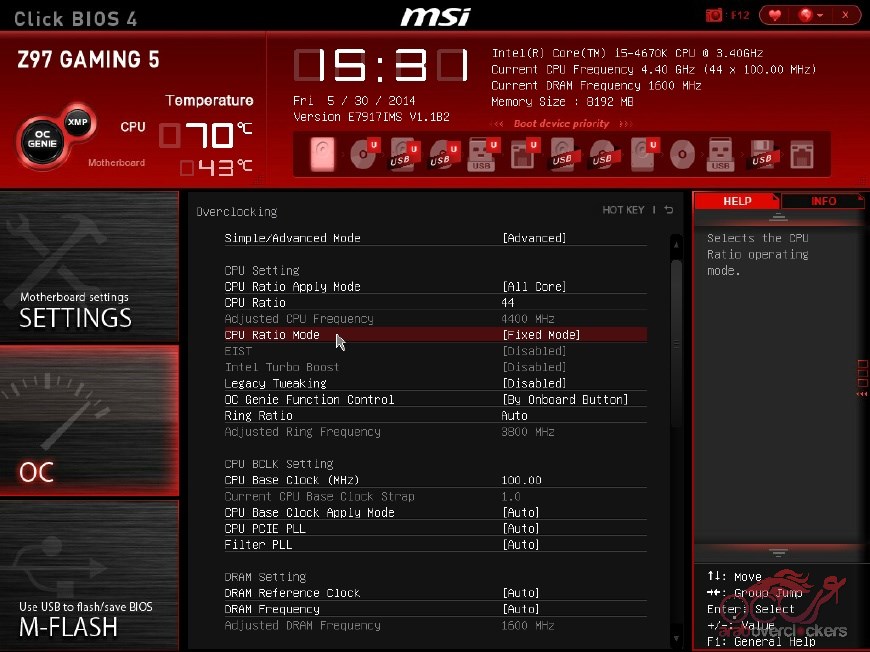

وتلك خيارات كسر السرعة لتردد 4.4GHz بإستخدام الخيارات المتقدمة Advanced.
بعدها خيارات كسر السرعة وتعديل تواقيت الذواكر. وبالطبع خيار XMP بينهم.

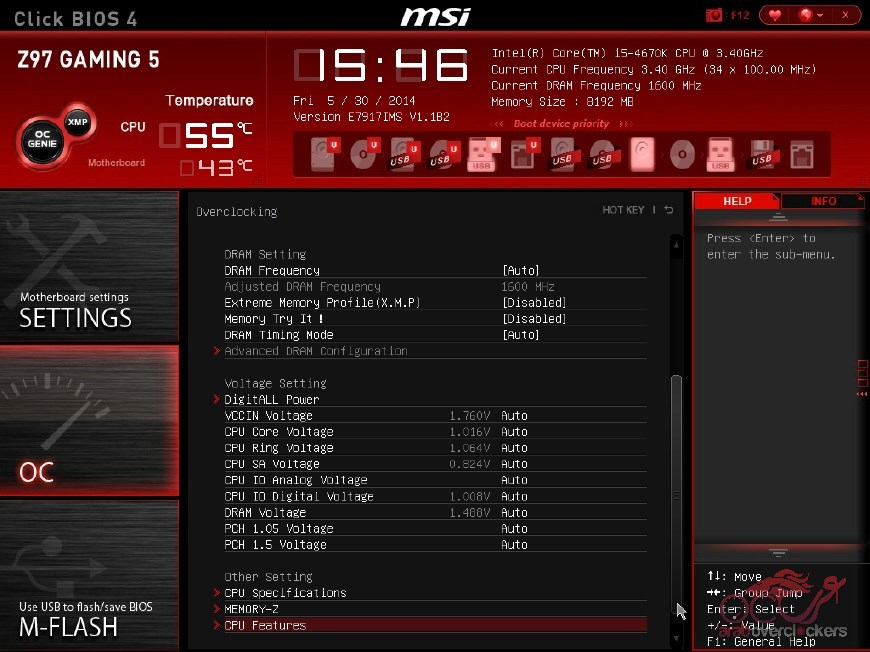

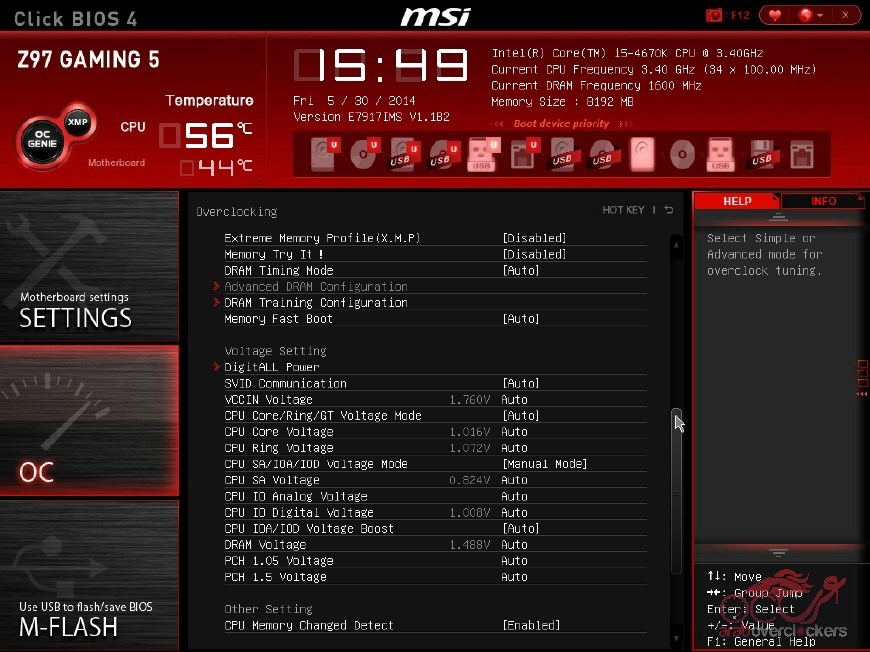

خيارات التحكم في الفولتية.
الخيارات ذاتها في ظل اختيار Advanced.

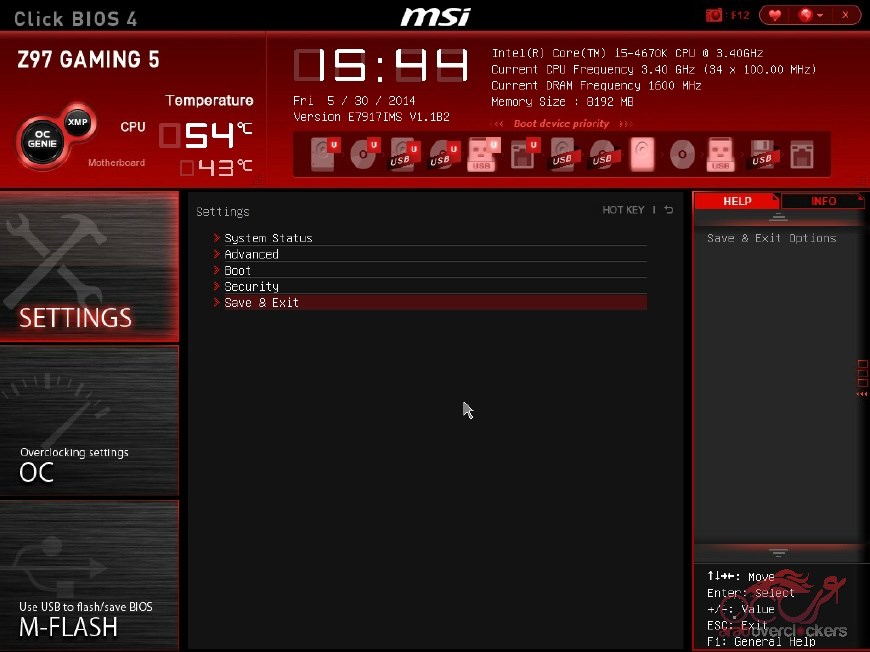

القوائم المُنبثقة عن Settings نوضحها فيما يلي.

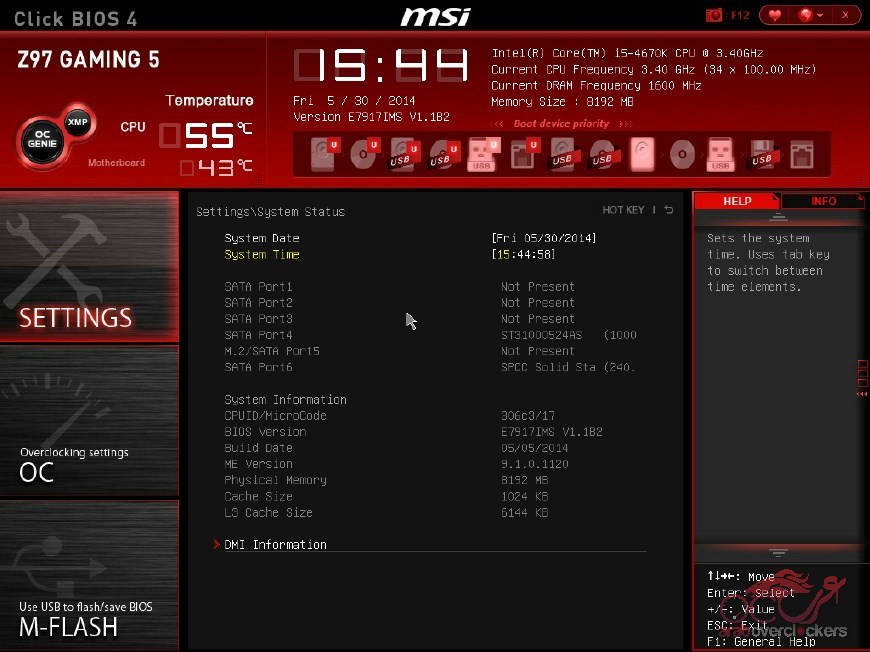

في البداية نجد System Status الذي يوضح بيانات النظام من إصدار البايوس وكذلك بيانات الاقراص المتصلة بالجهاز.

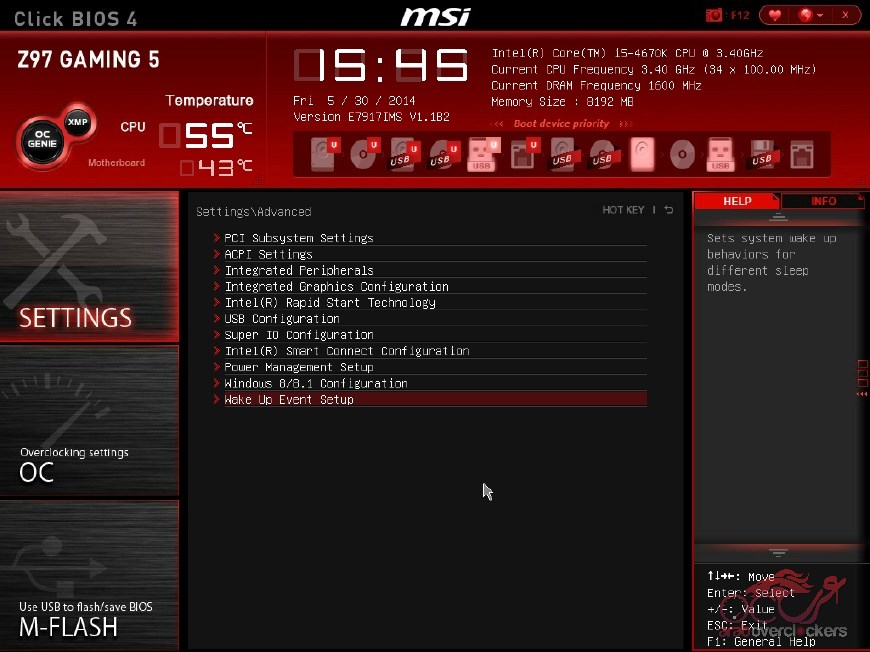

هنا خيار Advanced ومنه تتحكم في كل ما يتم توصيلة باللوحة الأم من خلال منافذ البايوس كذلك تفعيل وغلق بعض التقنيات الخاصة بIntel بالإضافة إلي التحكم في الحل الرسومي المدمج بالمعالجات.

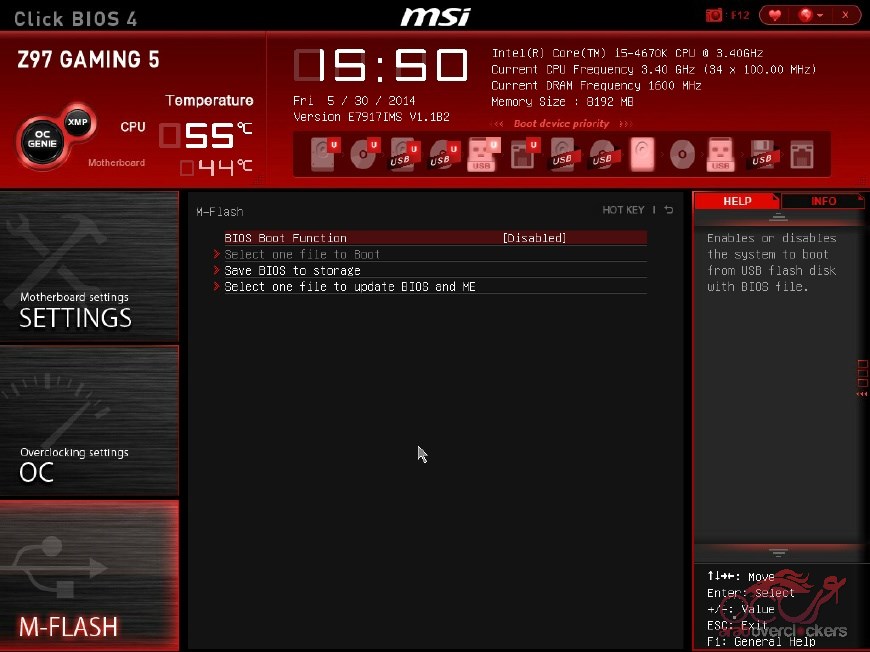

عمليو ترقية البايوس تتم من هنا M-Flash وكذلك أخذ نسخ احتياطي من البايوس الحالي.

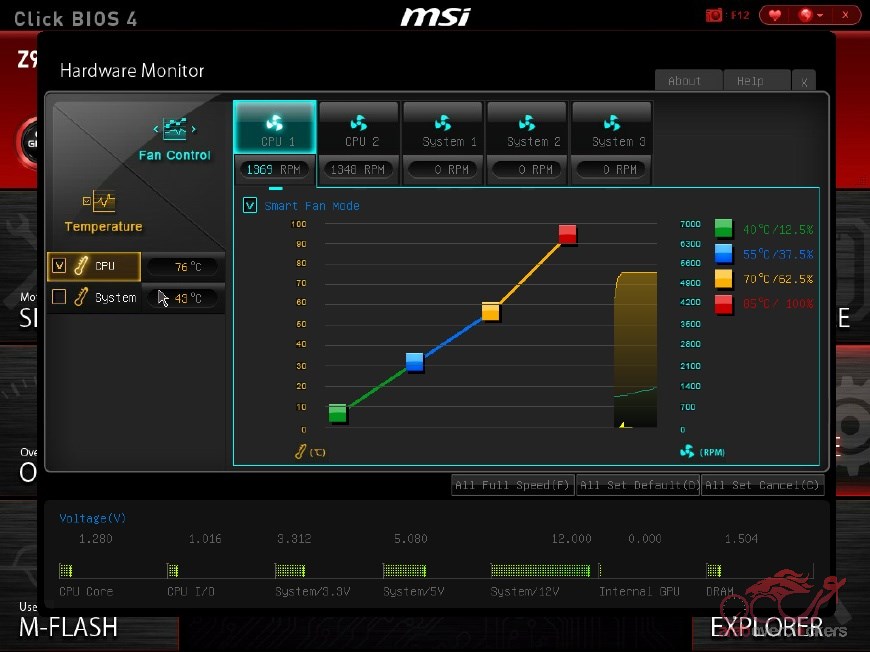

هنا خيار Monitor الذي يمكنك من متابعة الحرارة لمختلف مكونات الجهاز وكذلك سرعة المراوح التي تتصل باللوحة الأم. وبالأسفل حالة الفولتية للمعالج وشريحة Z97 والمعالج الرسومي المدمج وكذلك الذواكر.

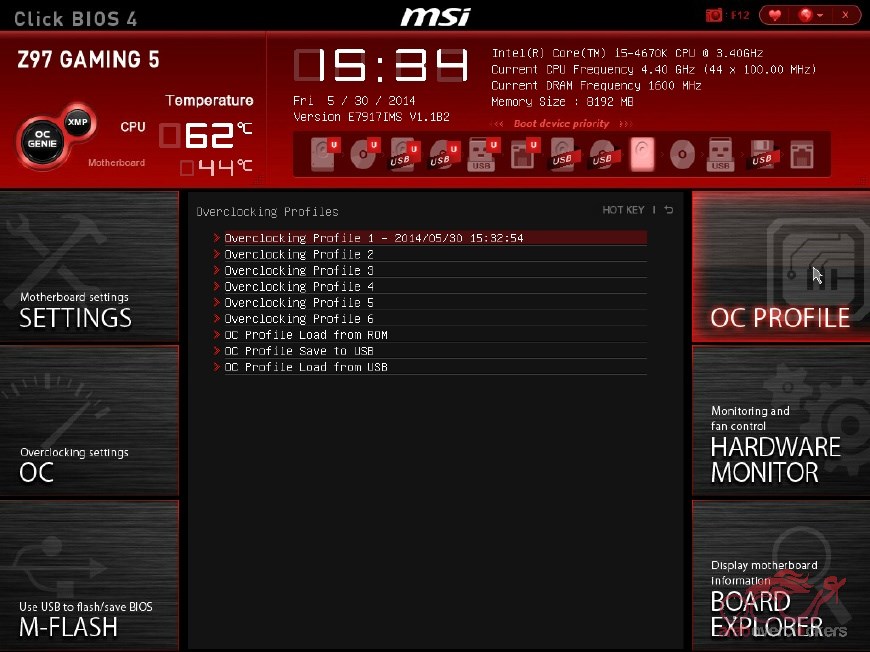

خيار OC Profile يمكنك من الاحتفاظ بعدة وضعيات لكسر السرعة في صورة ملفات يمكن حتي نقلها إلي ذاكرة USB لأستخدامها في اي وقت لاحق دون الحاجة لتكرار تجارب الكسر الكثيره.

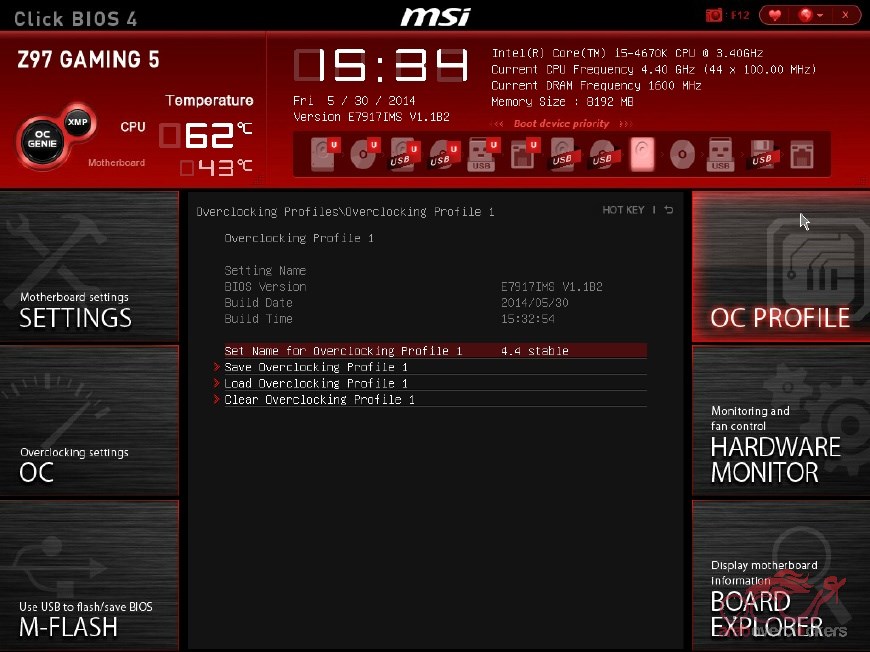

صورة توضح أحد ملفات الأعدادات لدينا وقد قمنا بالكسر لتردد 4.4GHz وحفظنا الأعدادات.

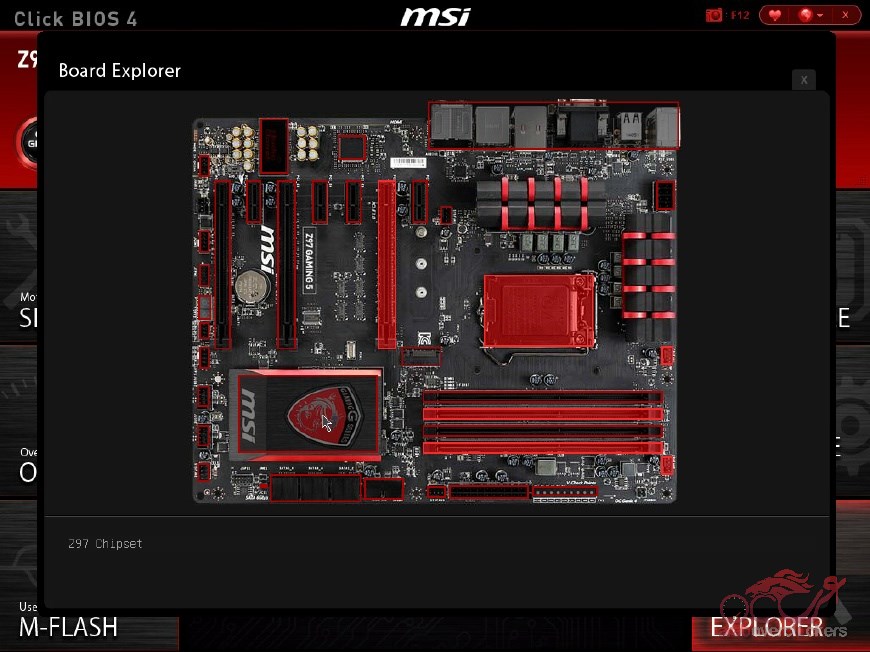

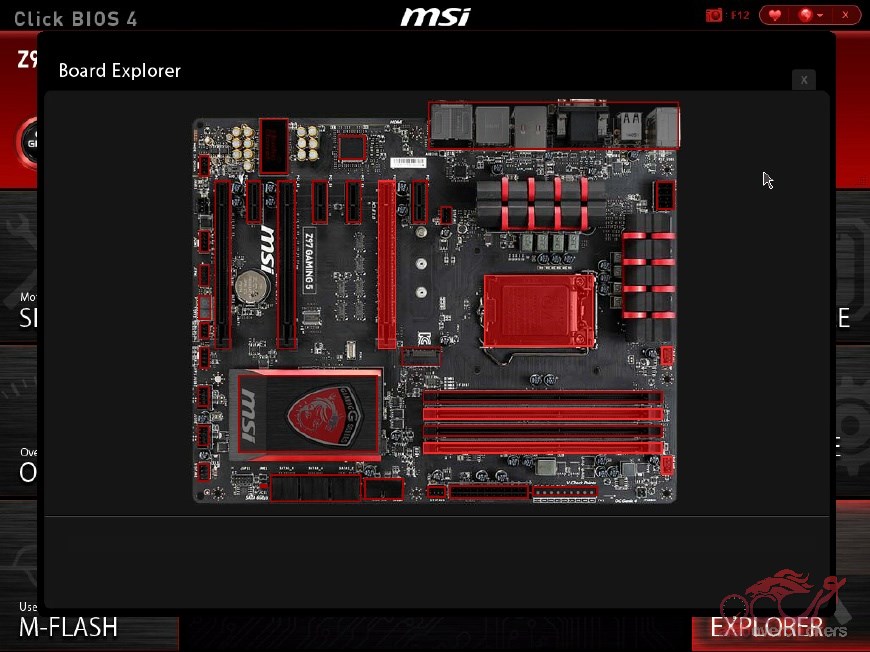

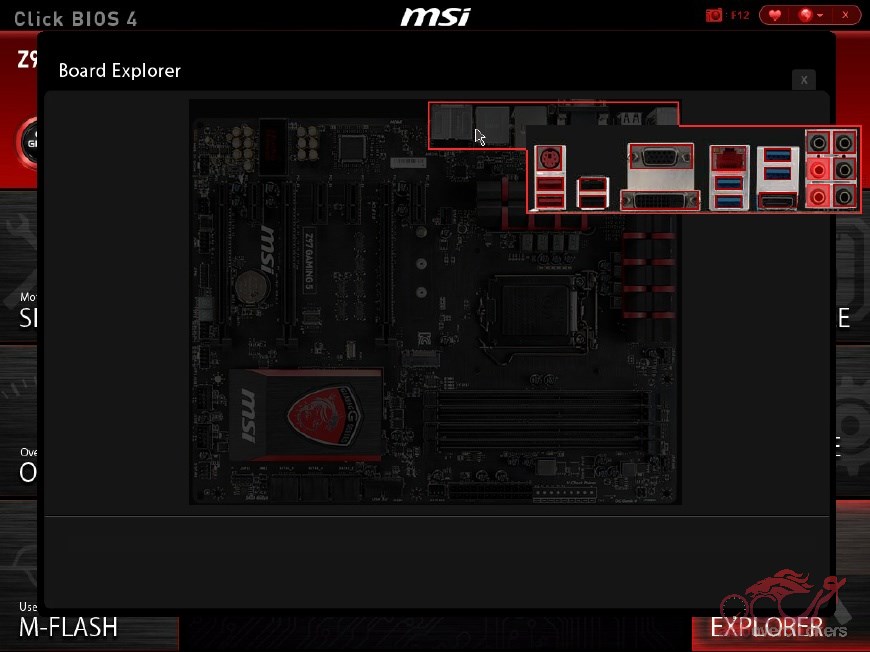

خيار Board Explorer مشابه لنظام 3D Bios الخاص بGigabyte لكن الأخير كان يساعد في فتح نافذة بمجرد الضغط علي أي مكون من مكونات اللوحة للتحكم فيه سواء بكسر للسرعة أو تعديل الأعدادات كإيقاف تشغيل شئ ما أو تفعيله.

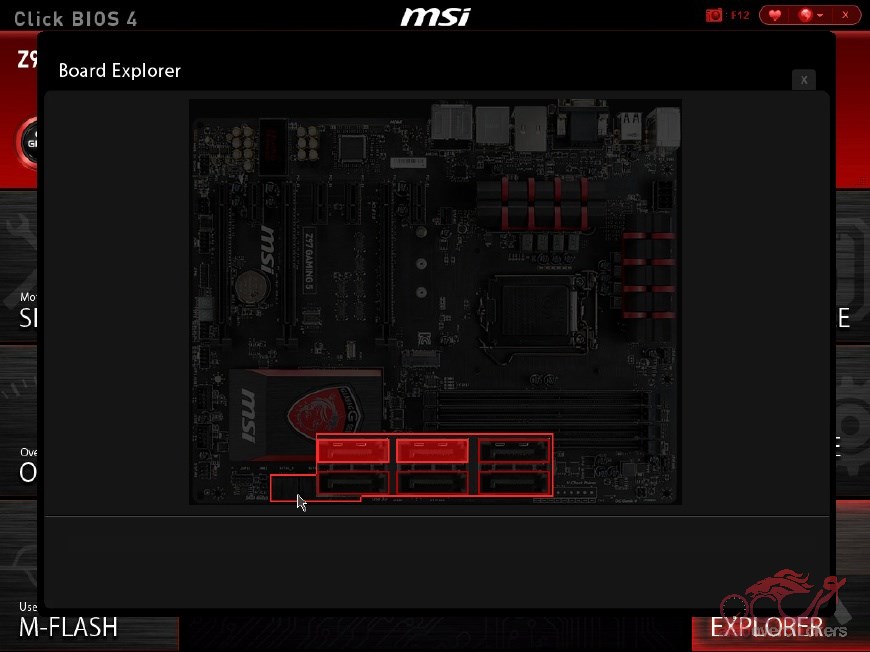

القطع باللون الأحمر أو تلك داخل الأطار الأحمر هي التي يمكن الوقوف عليها.
المنافذ الخلفية.

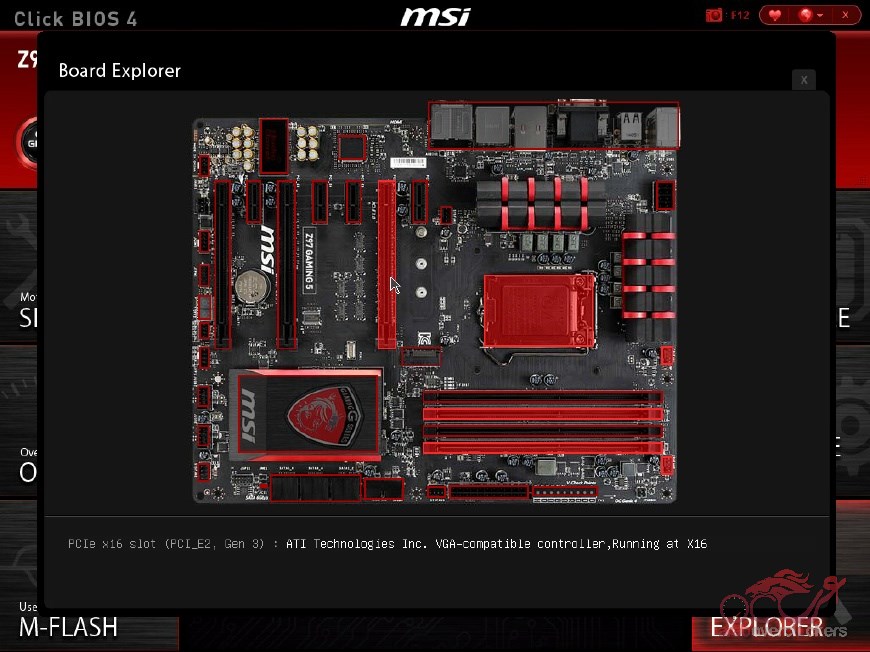

بالوقوف علي شق PCIe نري كافة البيانات الخاصة به في أسفل الصفحة.

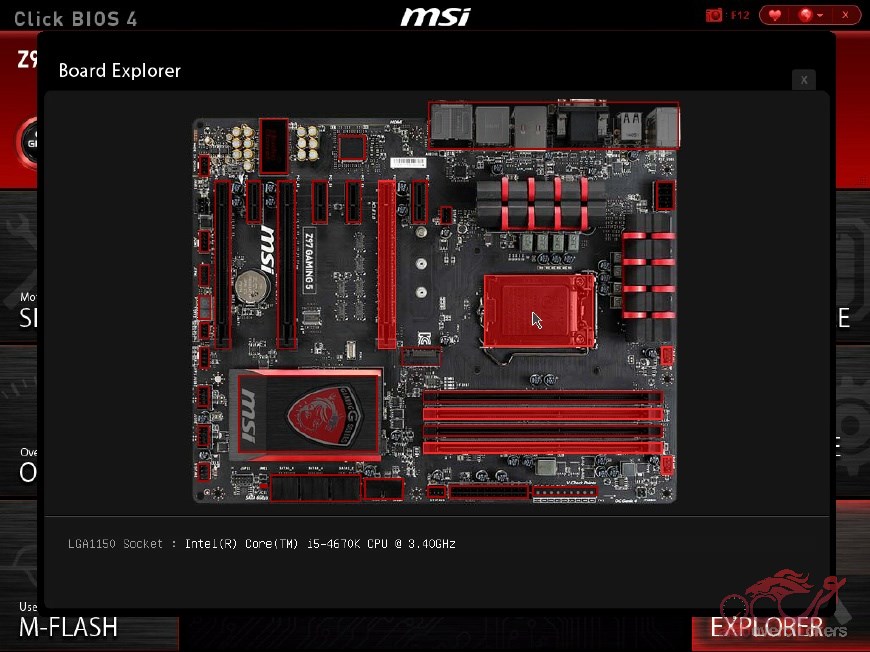

مقبس المعالج وبيانات عن المعالج المُستخدم.
