تأتي البطاقة القياسية بتصميم مغاير لتصميم الجيل السابق . التصميم يغلب عليه اللون الرمادي المرصع ببعض النقوش ذات اللون الأحمر التى تضيف قبسآ من الجمال . وفى أقصي الجهة اليسري نجد مروحة من النوع Blower التى تقم بضخ الهواء إلى داخل البطاقة فى دورة لمرور الهواء سوف نقوم بإيضاحها فيم بعد.
خلفية البطاقة القياسية نجد عليها أماكن اللحام الخاصة بالمنافذ الخلفية التى تدعم منفذي HDMI و DisplayPort كليهما بالحجم الكامل باإضافة إلى منفذين آخرين DVI. من الجيد أن نجد AMD تستغلهم جميعهم بالفعل. وأيضآ نجد أماكن لحام مقبسي الطاقة أحدهما 8Pin والآخر 6Pin. يتم ربط لوحة البطاقة بالتبريد الخاص بها عن طريق 12 مسمار بالإضافة إلى أربع مسامير بالوسط.

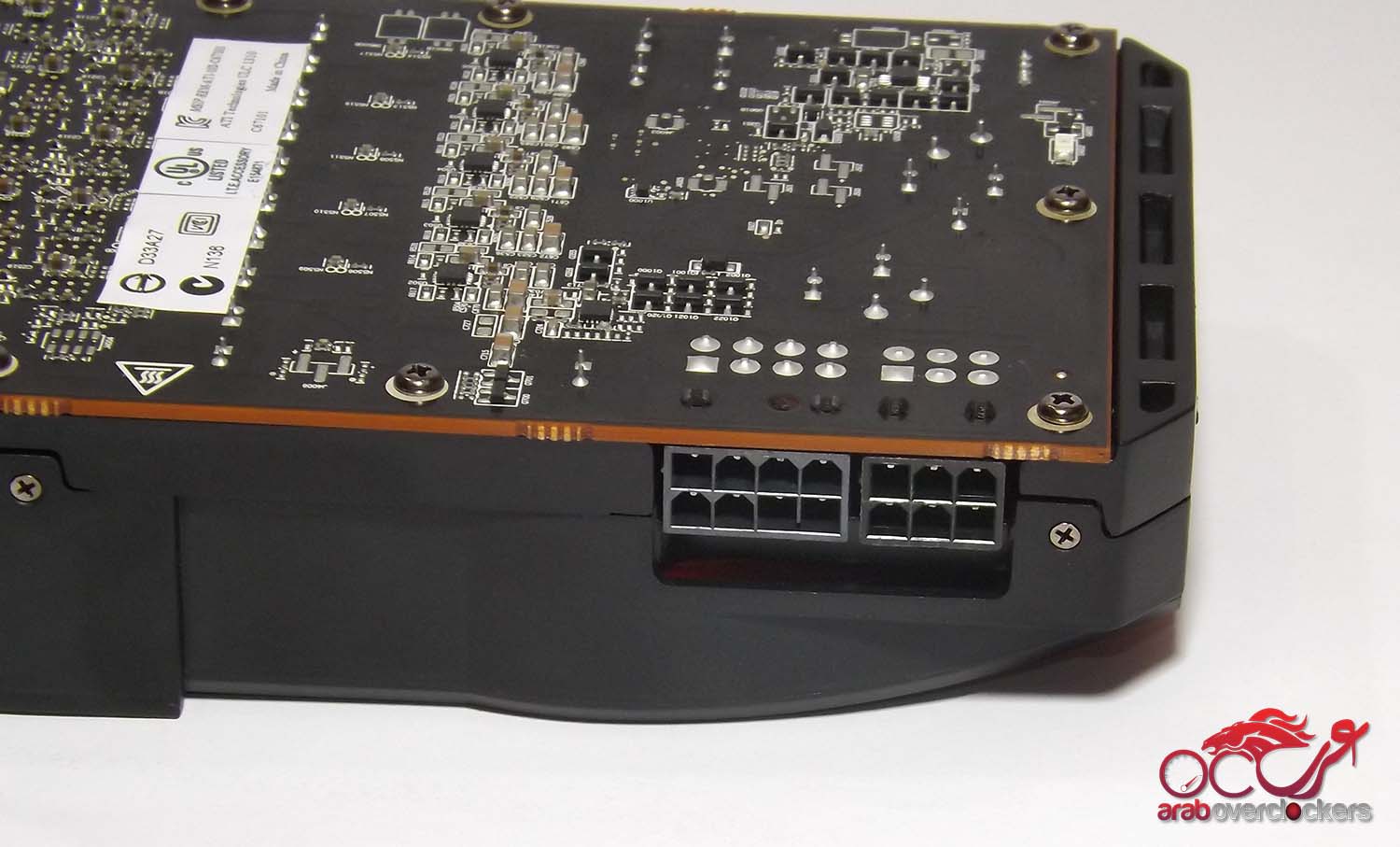

منافذ الطاقة وكما ذكرت فتحتاج البطاقة منفذين أحدهما PEG 8Pin يمدها نظريآ ب150W و المنفذ الآخر PEG 6Pin يمدها نظريآ ب 75W . حيث تبلغ نظريآ قيمة الطاقة التى تعزز بها البطاقة إلى 225W من مقابس PEG و 75W من منفذ PCI-E ليصبح المجموع 300W.
نلاحظ وجود محول BIOS يقوم بالتحويل بين وحدتي BIOS كلاهما يعبر عن وضع مختلف فأحدهما يغير وضع البطاقة إلى upper Mode و الآخر Quiet Mode . وقد سبق شرحهما سالفآ. ونلاحظ أيضآ إختفاء مقابس تعدد البطاقات الرسومية CrossFireX Fingers .
مع وجود فتحة للتهوية ولخروج الهواء من البطاقة.
المنافذ الخلفية للبطاقة تأتى بمنفذي DVI-D ومنفذ HDMI بالحجم الكامل ومفذ DP بالحجم الكامل أيضآ . تناسب تلك المخارج وضع تعدد شاشات العرض EYEFINITY.
مع وجود فتحات تهوية تقوم بإخراج الهواء إلى خارج الصندوق .
فى طريقنا لفك البطاقة كليآ وتجريدها من التبريد.
بعد نزع التبريد عن البطاقة نستيع أن نميز مكونات اللوحة المطبوعة PCB .
بعد فصل الغطاء الأمامي للبطاقة نجد مشتت معدني يقوم بتشتيت الحرارة من غرفة البخار الراقدة تحته . حيث يعتمد التبريد وبشكل أساسي على وجود غرفة بخار Vapor Chamber سميكة بعض الشيئ تلتصق مباشرة بالمعالج السومي لتعمل على أفضل تشتيت للحرارة.
التبريد من الجهة الأخري يوضح منطقة إلتصاقه بالمعالج الرسومي ودوائر الطاقة.
دائرة الطاقة الخاصة بالبطاقة وتأتى بتصميم 5+1+1 . بخوانق من تصنيع CPL و متحكمات IR35670B و وحدات DirectFETs من تصنيع IR.
متحكم IR35670B عن قرب من IR.
شرائح الذاكرة الخاصة بالبطاقة من تصنيع ELPIDA وتأتى البطاقة ب 16 شريحة ذاكرة رسومية كل منها بحجم 256MB ليصبح المجموع 4GB.
المعالج الرسومي Hawaii يحيطه إطار معدني .
