تأتى اللوحة فى صندوق أحمر داكن اللون و طبعت على واجهته ملامح jonathan wendel باللون الأسود ولكن هناك ملصق صغير يغطي تلك المنطقة عارضآ أهم الميزات على صورة نقاطة سريعة محتصرة . ونجد شعار السلسلة فى النصف الأيمن وأسفله موديل اللوحة مع بعض الشعارات لتقنيات اللوحة.

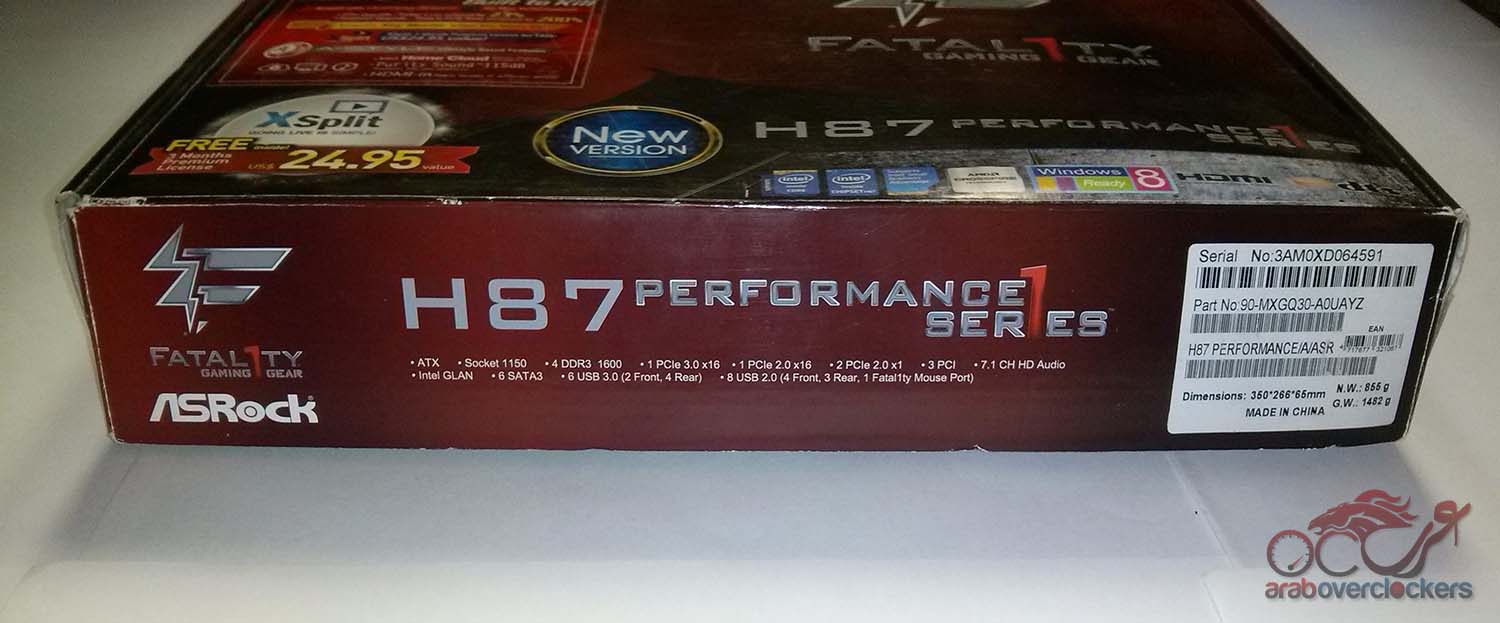

الصندوق من الجانب يحمل موديل اللوحة وشعار السلسة والشركة .
الجانب الخلفي من الصندوق عليه استعراض لمميزات اللوحة التى قمنا بعرضها فى السطور/الصفحات السابقة

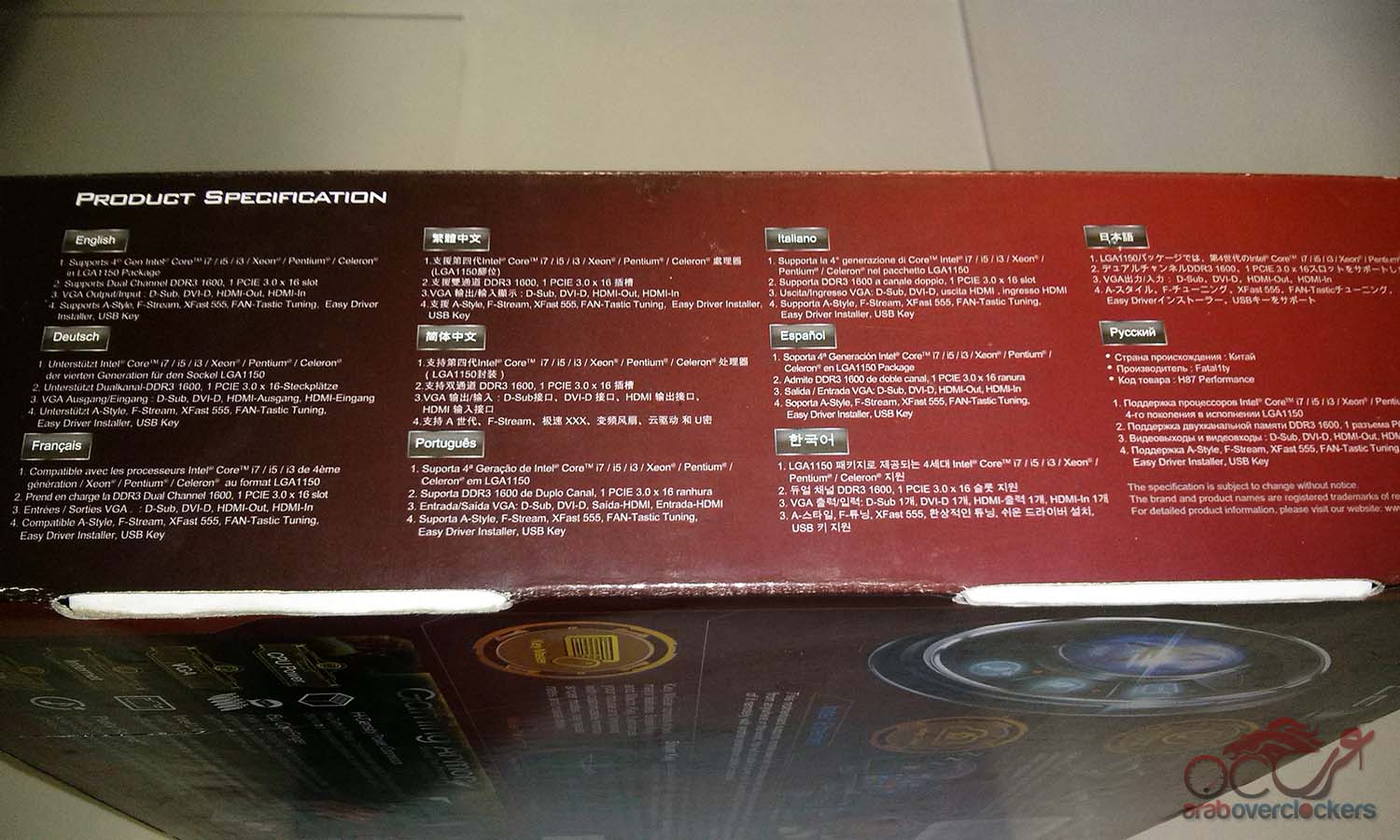

الجانب الأيمن يحوي على تعريف قصير بالمنتج بعدة لغات ليس من بينها العربية.
عند فتح الصندوق أول ماتقع عليه عيناك هو الملحقات وتقع بأسفلها اللوحة.

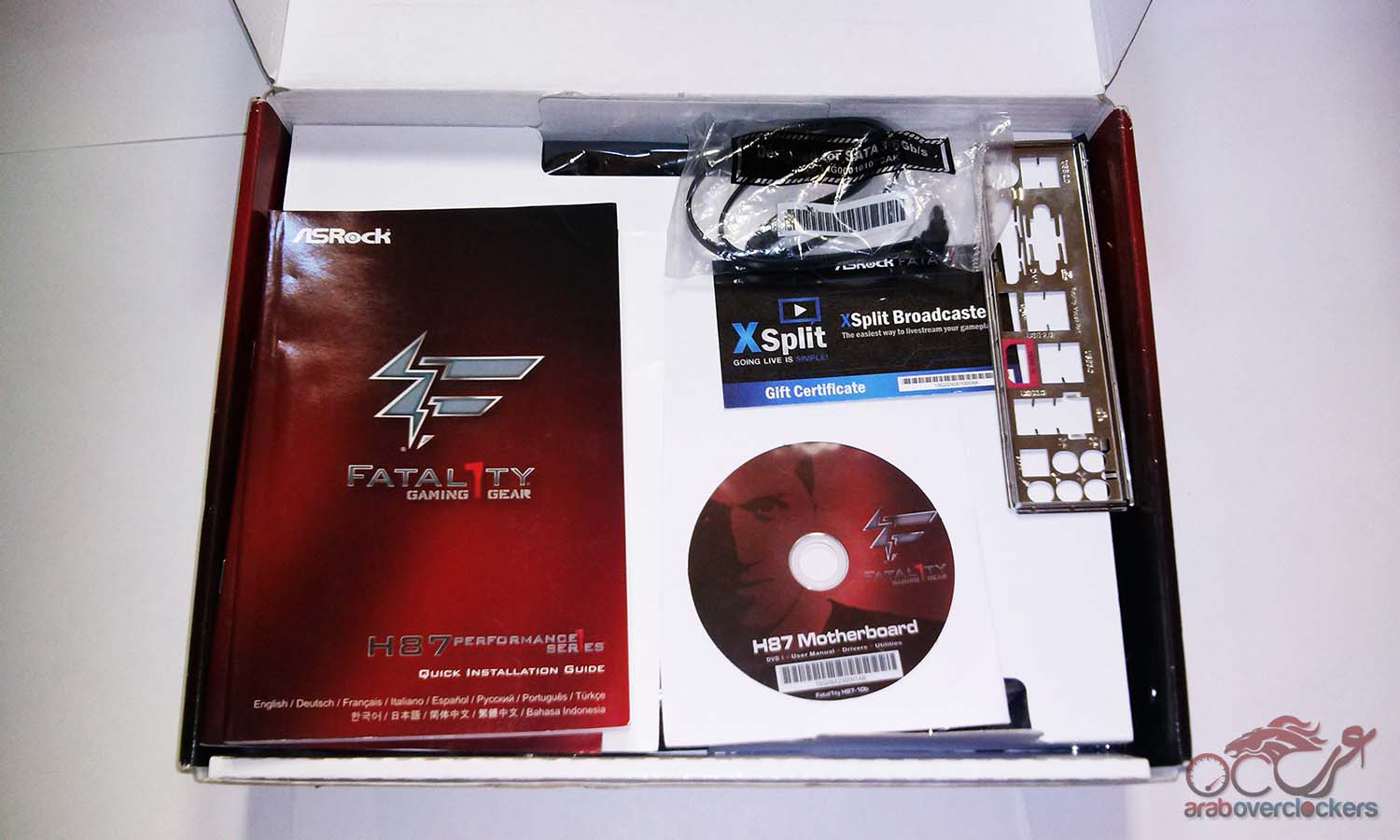

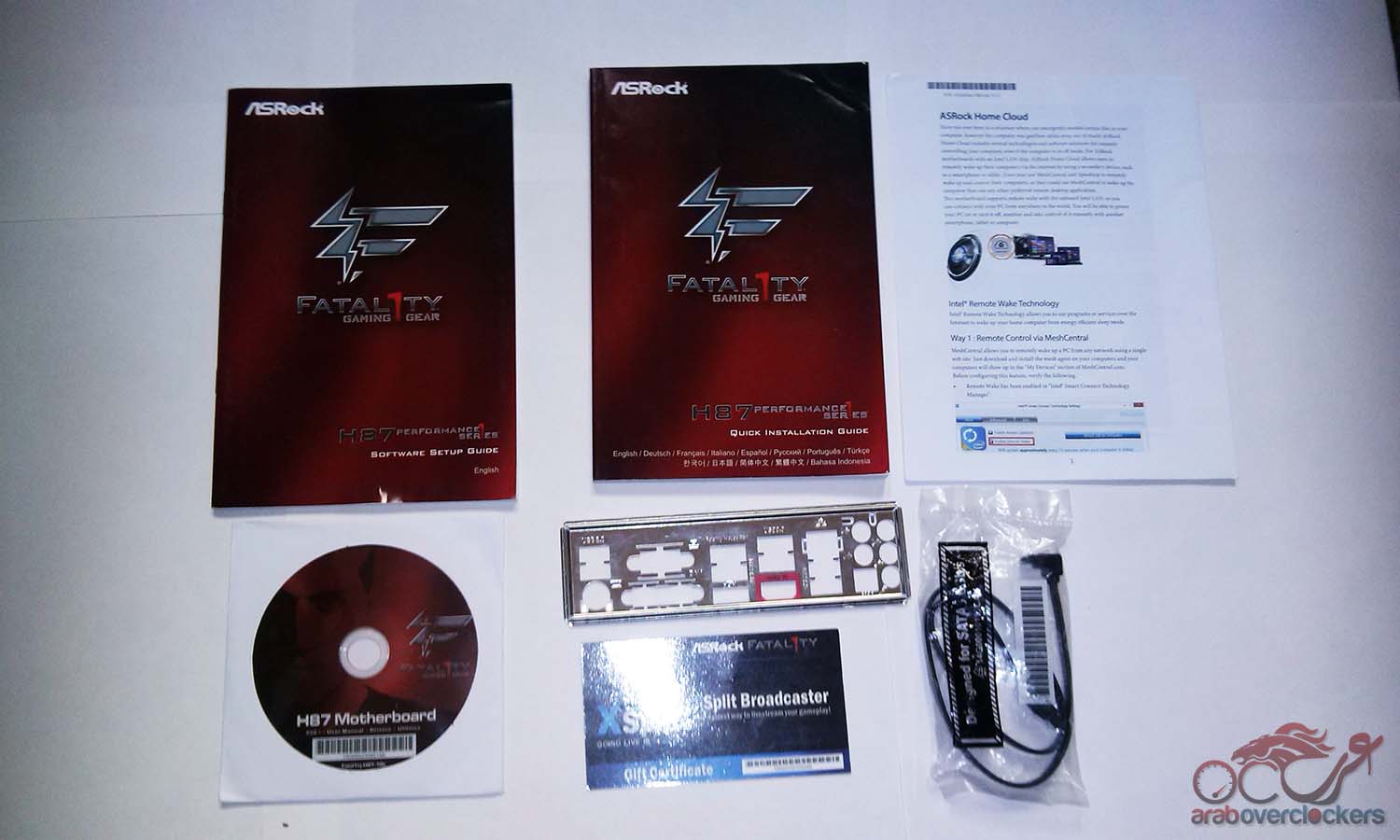

الملحقات التى تأتي مع الوحة عبارة عن كتيبين للارشادات مع منشور صغير عن تقنية A-Style و اسطوانة التعريف وعدد 2 من كابلات ال SATA و الدرع الخلفي مع إضافة بطاقة صغيرة تحمل كود لتفعيل برنامج XSplit BroadCaster لمدة ثلاث شهور.

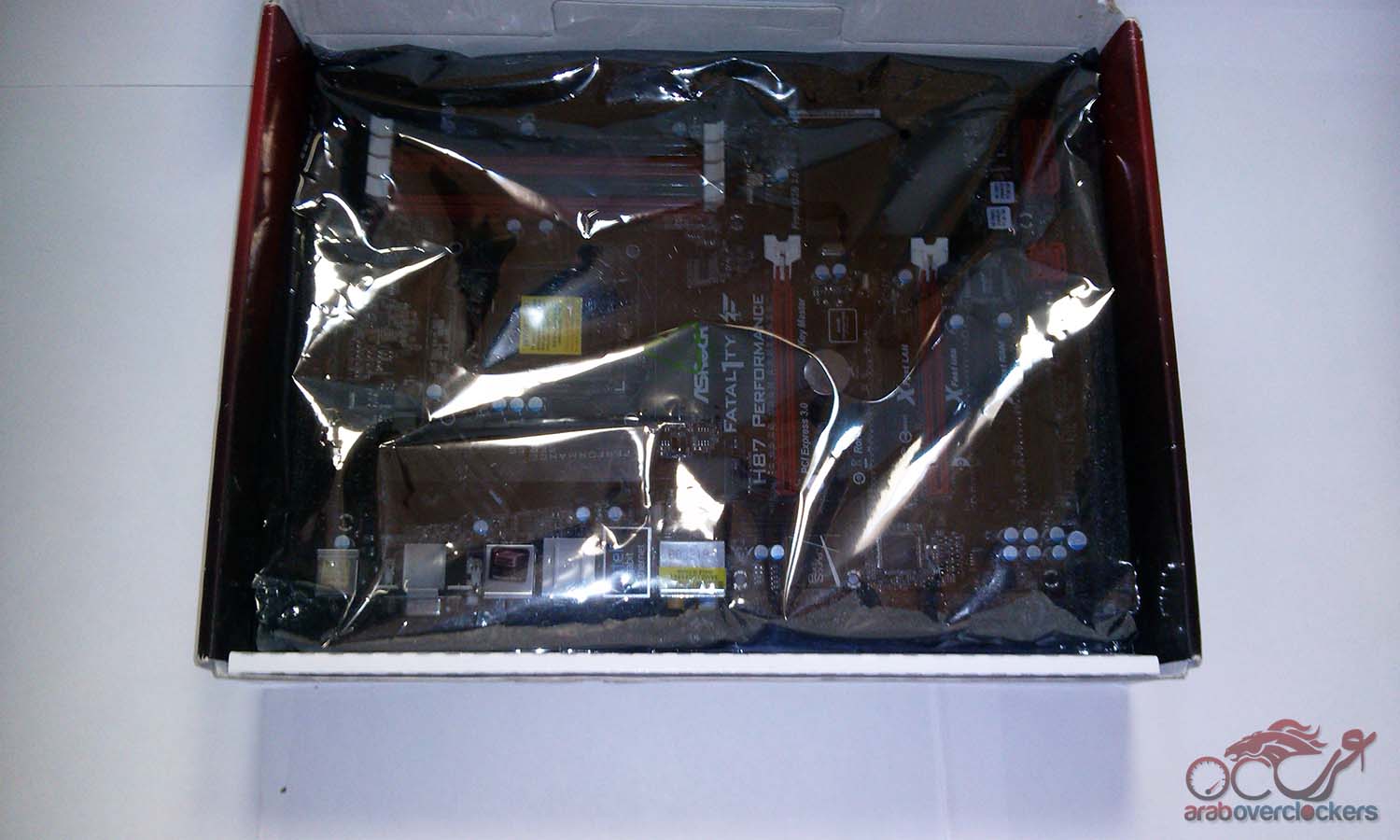

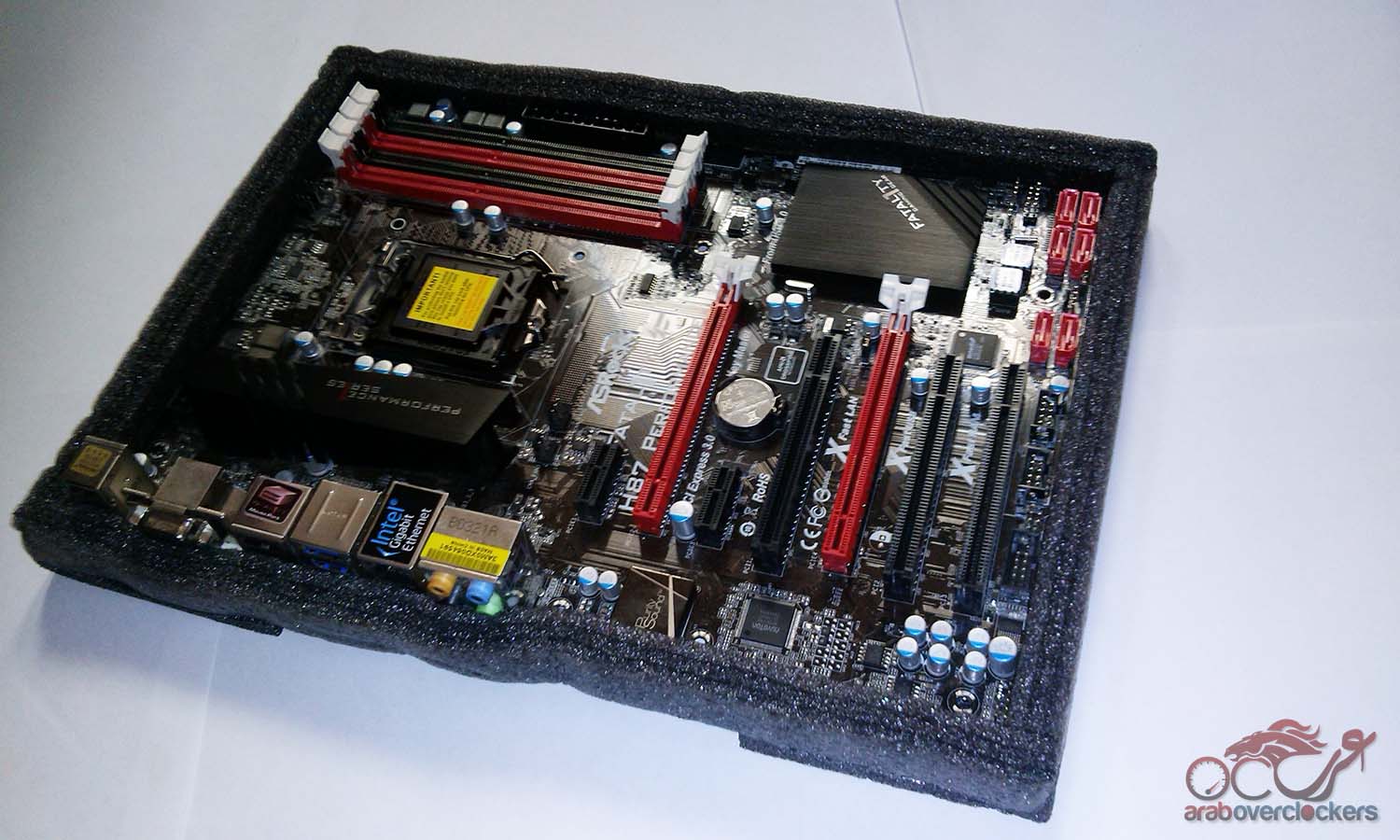

بعد رفع الحاجز الورقي تجد اللوحة مغلفة بكيس يحميها من الشحنات الكهربية الخارجية ومحاطة بطبقة سميكة من الفوم للحماية من الصدمات.
اللوحة بعد إخراجها من الغلاف البلاستيكي.

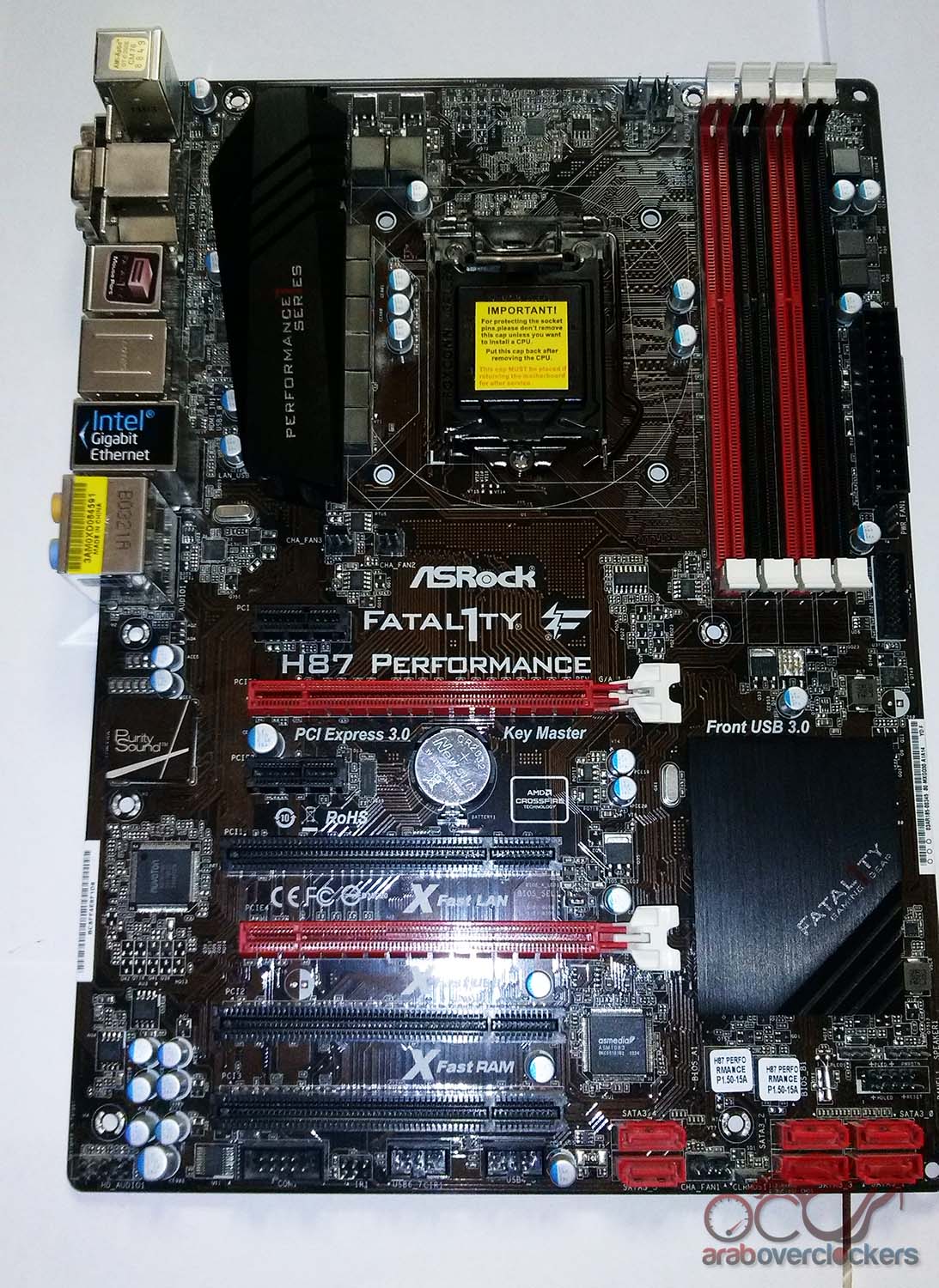

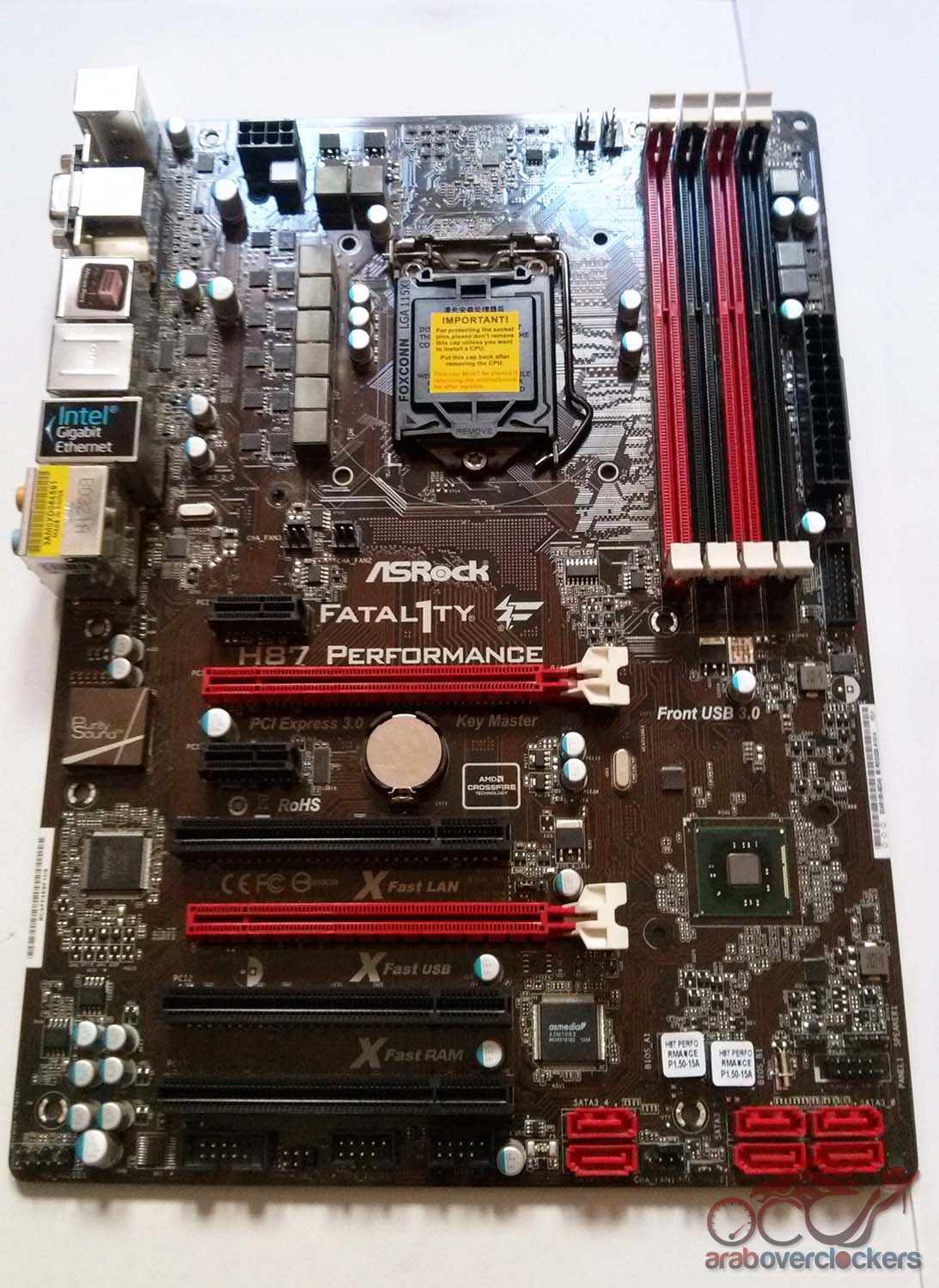

اللوحة تأتى بمقاس ATX و يلغب عليها اللون البني الداكن فلا تنخدع بالصور التى على الانترنت والتى تتواجد فى موقع الشركة التى تبين اللوحة كانها سوداء قاتمة فللاسف هي باللون البني وليس الاسود وكان من الافضل ان تكون سوداء خالصة ! بالاضافة طبعا الى بعض اللمسات الحمراء والبيضاء تتشكل لوحتنا اليوم بمظهرها الحالى.
منطقة مقبس المعالج ونلاحظ اصطفاف دوائر الطاقة على اليسار و يقوم بدور تبريدهم مشتت كبير طبع عليه العلامة التجارية performance series. مقبس المعالج كالعادة محمي بقطعة بلاستيكية لحماية السنون من الثني أو الكسر. المقبس من نوع LGA-1150 الداعم لمعالجات Haswell.

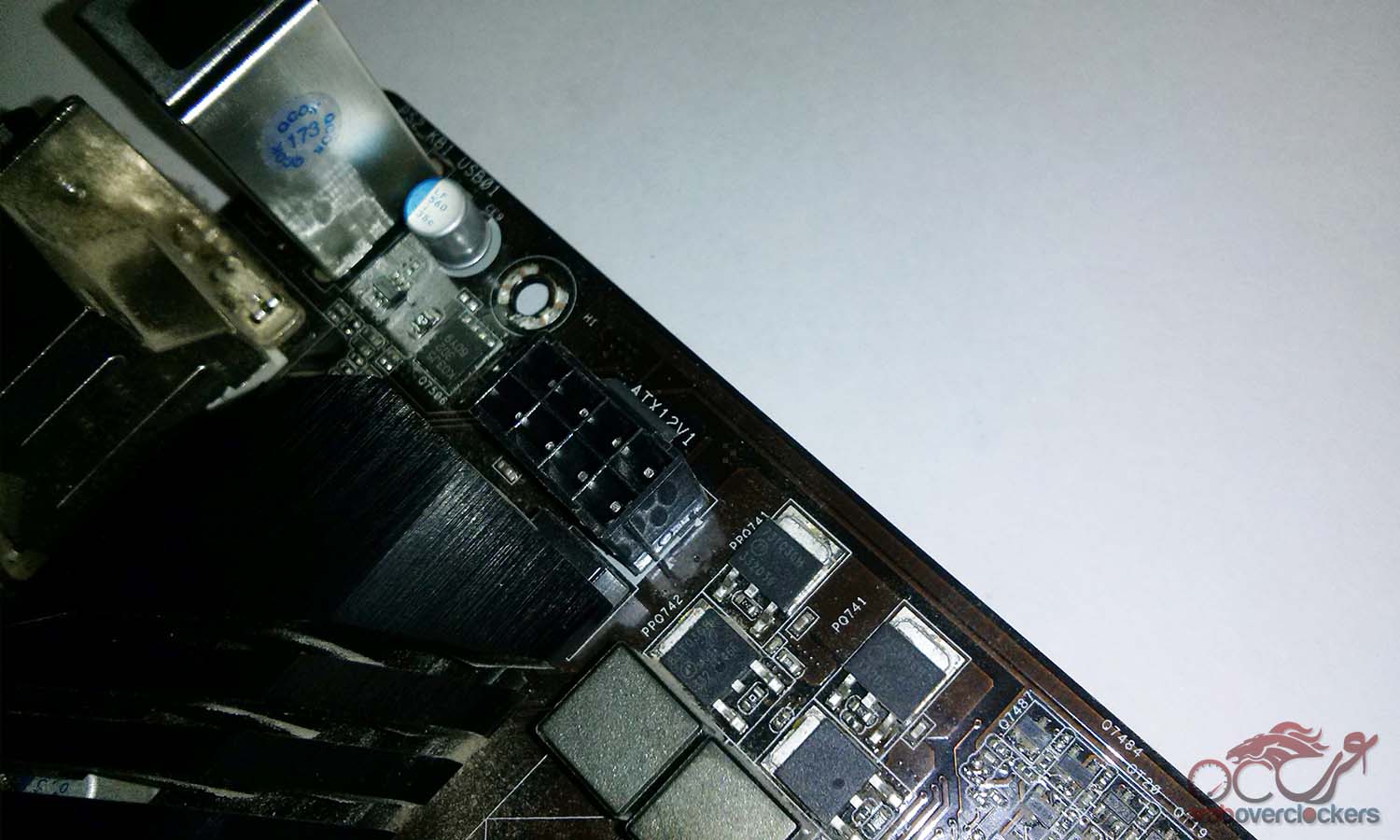

مقبس طاقة المعالج 8Pin ويمد المعالج بتيار كافى جدآ حتي مع حالات الكسر العنيف.

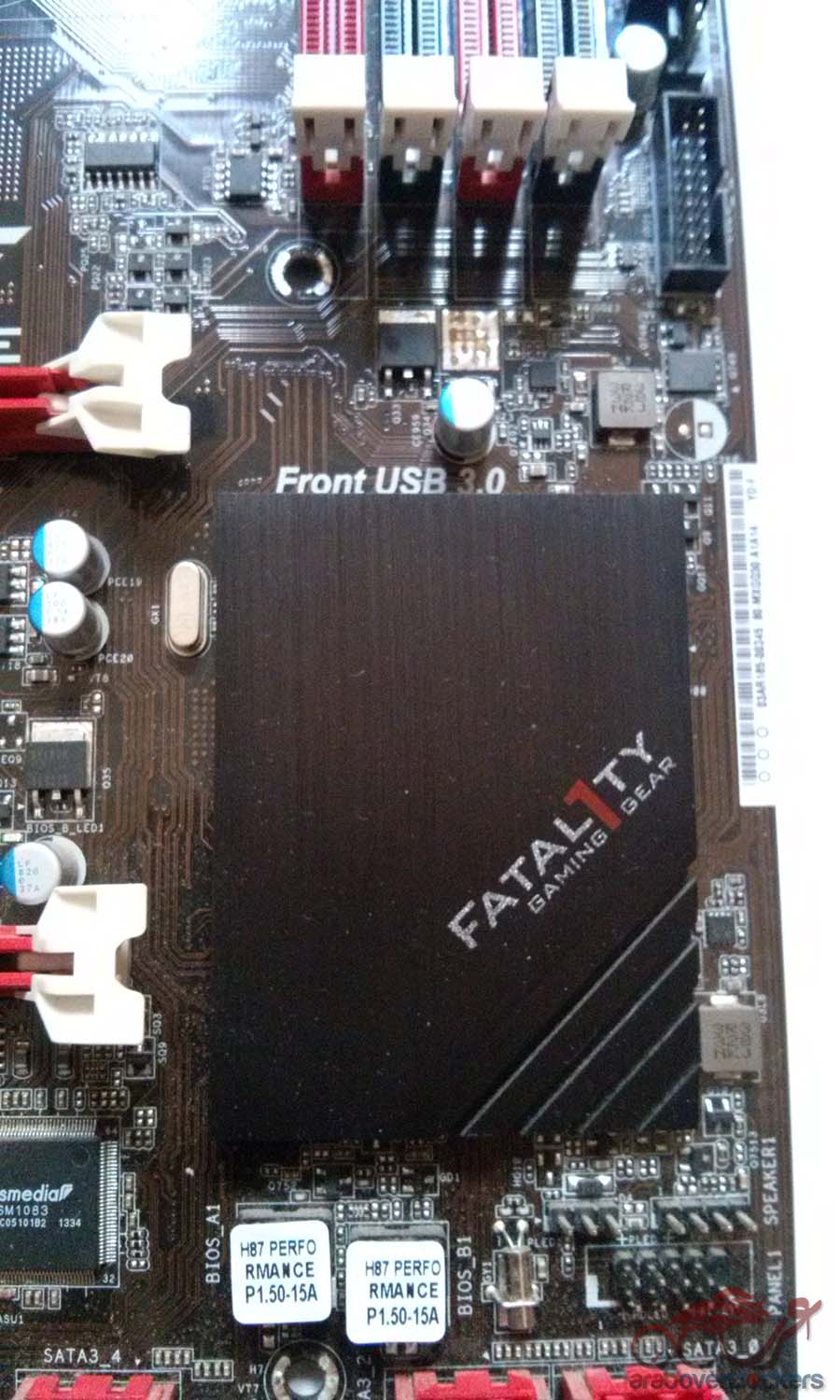

تغطي الشريحة H87 بمشتت حرارى أسود اللون طبع عليه بمادة لامعة خشنة اسم السلسة Fatal1ty .
اللوحة بعد نزع المشتتات .

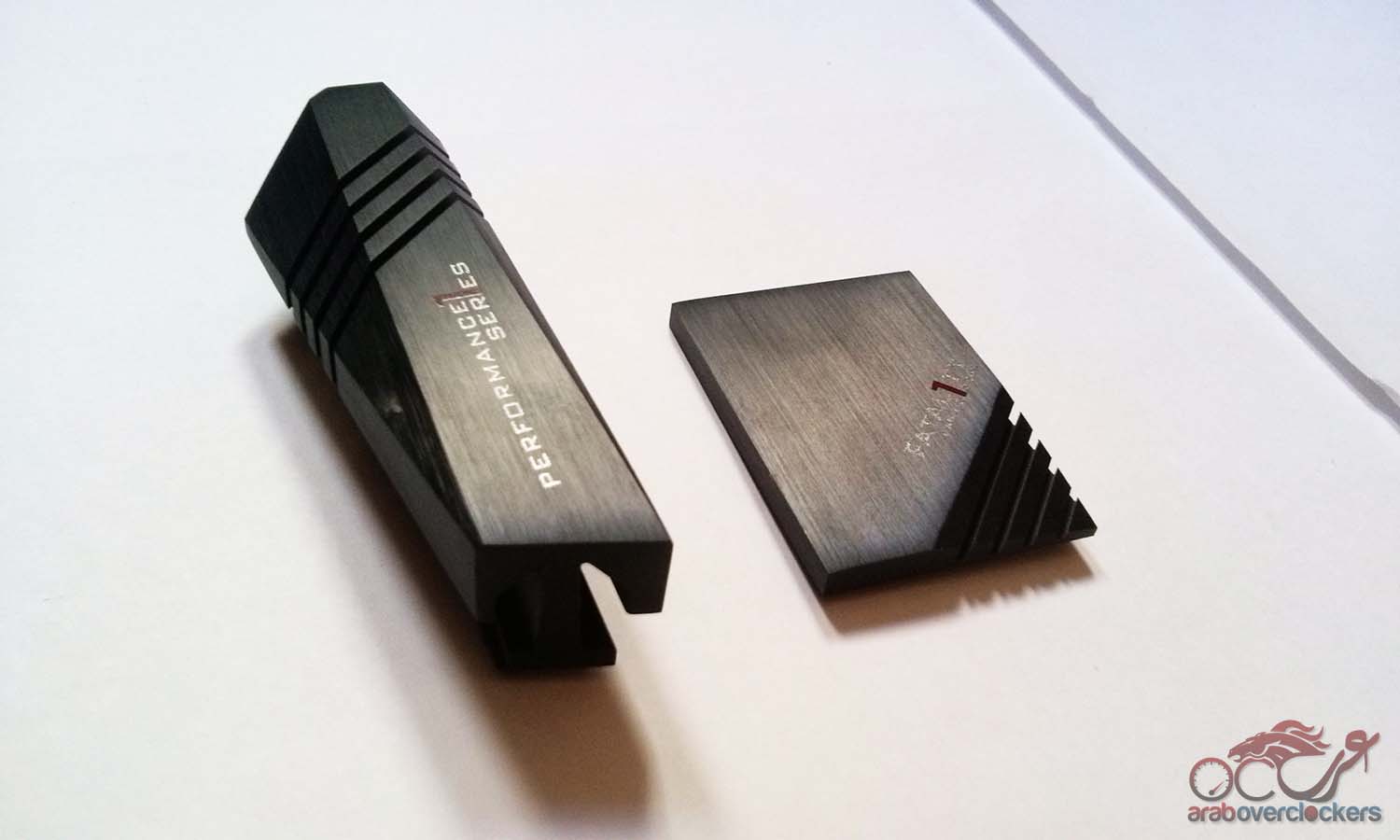

مشتتات اللوحة تتكون من قطعتين باللون الأسود أحدهما يغطي منطقة دوائر الطاقة والآخر شريحة H87 وكل منهما نقش عليه بمادة خشنة لامعة عبارات تشكل الجملة Fatal1ty Performance .

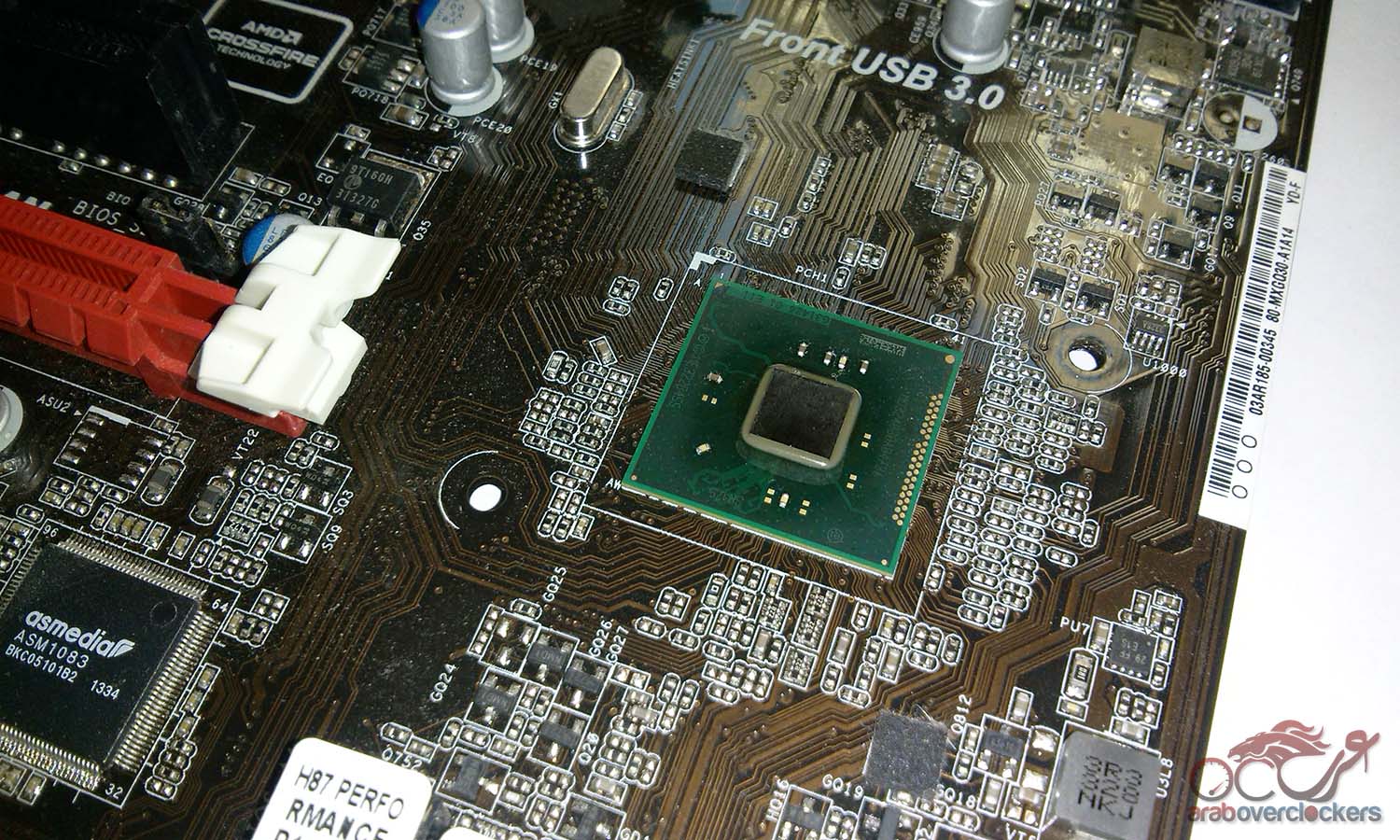

الشريحة H87 بعد نزع المشتت عنها.

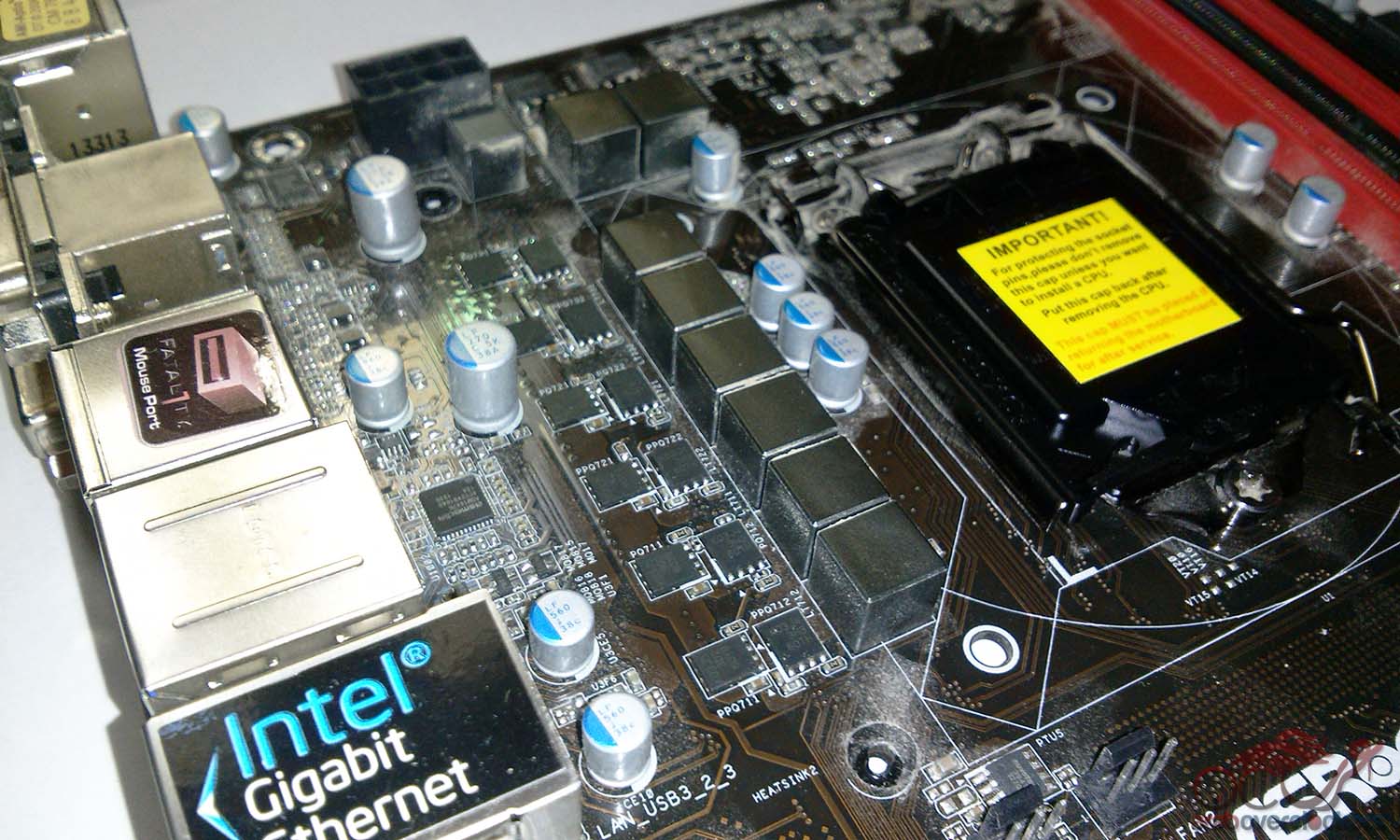

منطقة دوائر الطاقة بعد نزع المشتت عنها . تتكون اللوحة من ثمان مراحل طاقة رقمية تتكون من مكونات متوسطة الجودة ومكثفات DuraCap من ASRock وهي مكثفات صلبة يابانية الصنع مع قوة تحمل و عمر افتراضي اطول بمرتين ونصف عن المكثفات العادية.

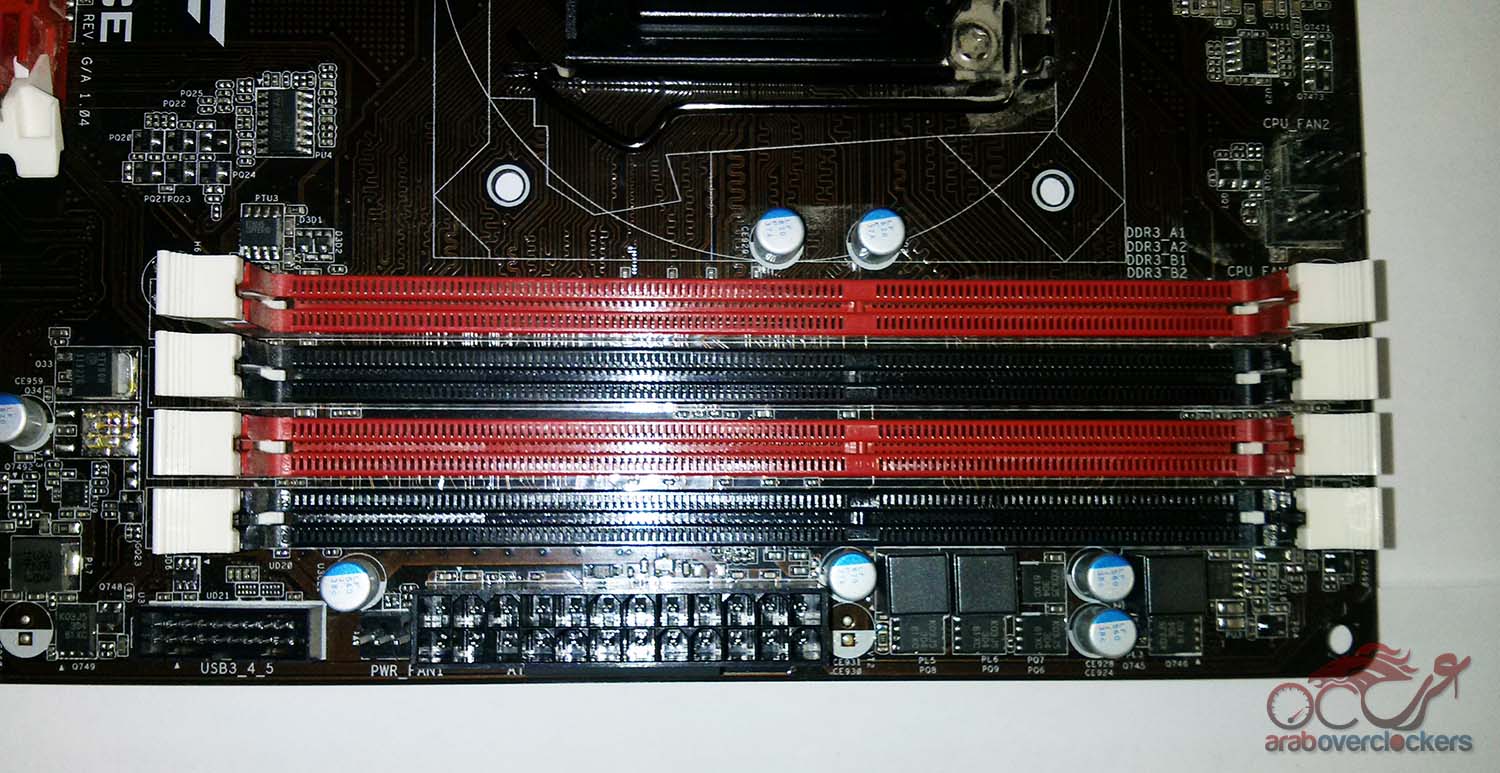

اللوحة تأتى كالمعتاد بأربع شقوق ذواكر باللونين الأحمر والأسود يدعمان ترددات حتي 3000Mhz بدعم من تقنية X.M.P. وشخصيا استخدمت ذواكر بتردد 2400Mhz على اللوحة بدون أى مشاكل. وبالقرب من تلك المنطقة يتواجد منفذ الطاقة الخاص باللوحة الأم 24Pin و بجانبه منفذ لتوصيل مراوح التبريد و مقبس توصيل منافذ ال USB3.0 الأمامية بدعم حتي منفذين.

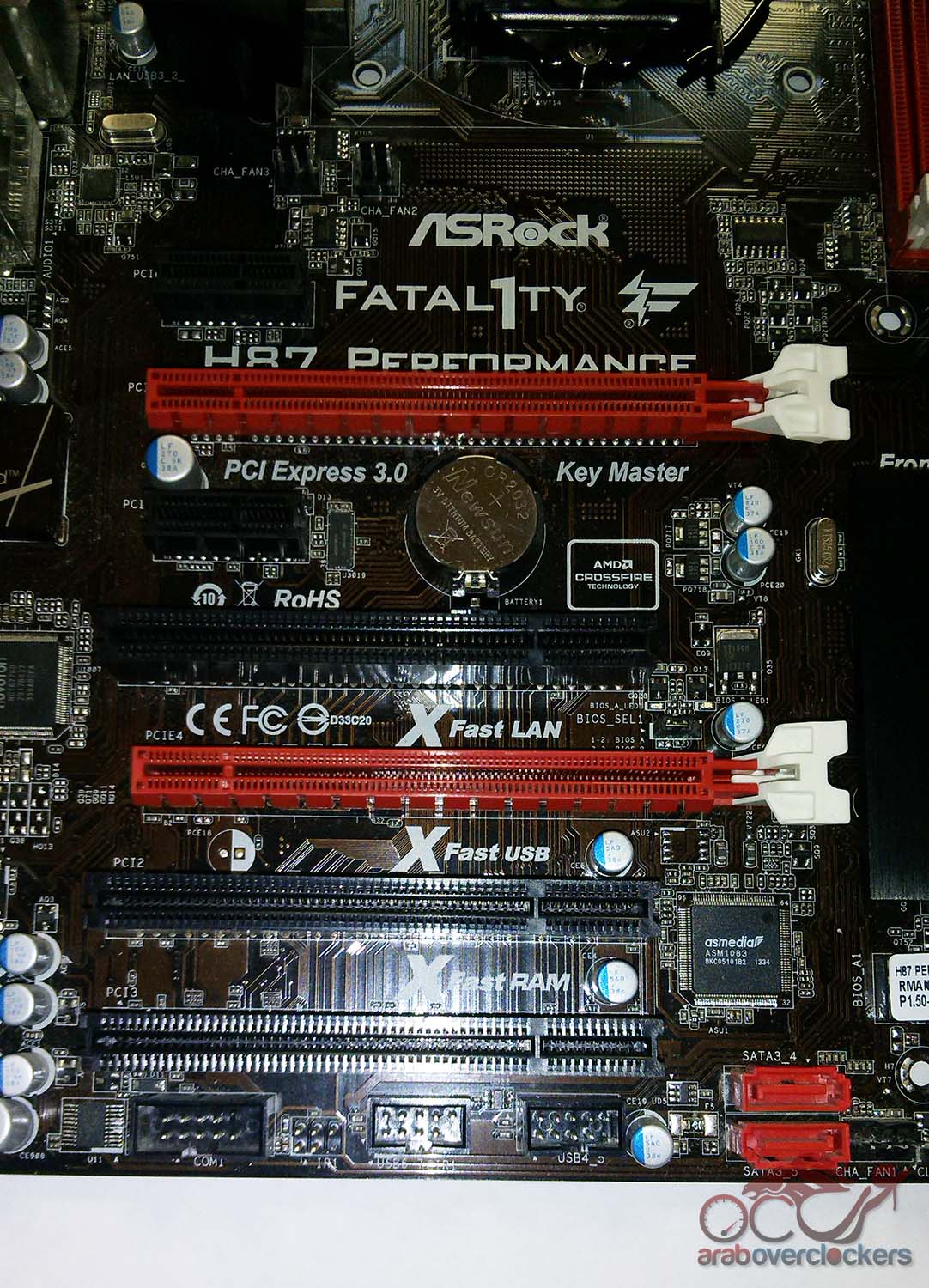

تأتى اللوحة بمنفذ وحيد PCI-E3.0 يعمل بسرعة X16 ويستغل الممرات الستة عشر جميعآ طوال الوقت لعدم وجود محولات تقسيم الممرات و بالإضافة إلى منفذ آخر PCI-E2.0 يعمل بسرعة X4 ويمكن تركيب بطاقتين من AMD بتقنية CrossFireX ولا يمكن توصيل بطاقتين من NVIDIA بتقنية SLI وذلك بسبب عدم قدرة اللوجة على توفير ممرات كافية للبطاقة الثانية وهي تقدم فقط 4 ممرات وهي الوضعية اللى لا تدعمها SLI ولكن تدعمها CFX . اللوحة تقدم منفذين PCI-E2.0 آخرين ولكن كل منهم بسرعة x1 وعند تشغيلهم يعمل الشق الثاني باللون الأحمر بسرعة X2 فقط. وذلك بسبب دعم شرائح الجيل الثامن الا لعدد أربع ممرات PCI-E2.0 فقط فعند استغلال أحدهم من منافذ PCI-Ex1 يقل ذلك من ممرات الشق الأحمر الثاني. وبالإضافة إلى ثلاث منافذ PCI أخري.

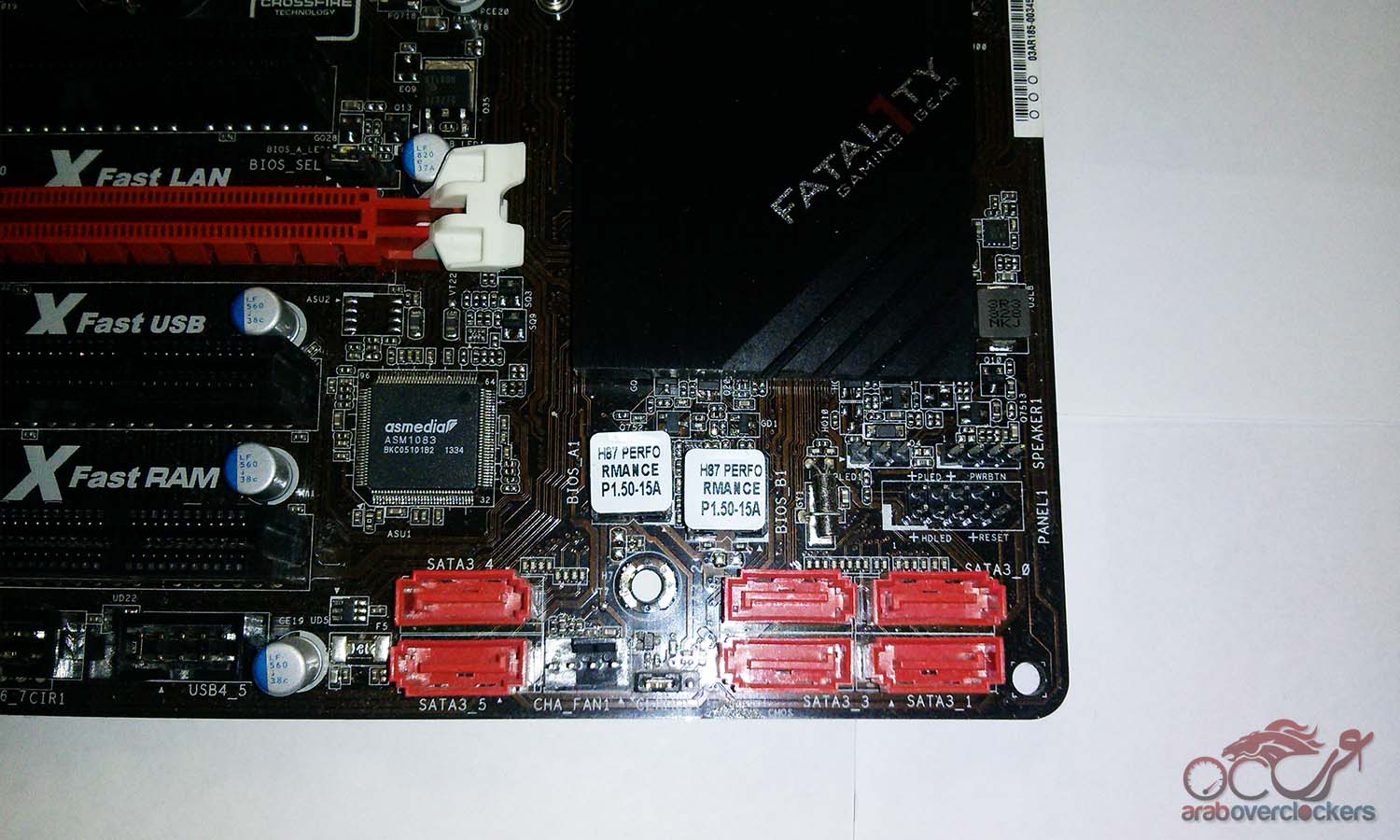

اللوحة تقدم ست منافذ SATA III 6Gbps باللون الأحمر وتأتى بالتصميم التقليدي الرأسي و يدعمون وضعيات RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 and Intel Smart Response Technology وبالأعلى قليلآ نجد وحدتي BIOS لإضافة المزيد من الأمان وبالتحديث رقم P1.50

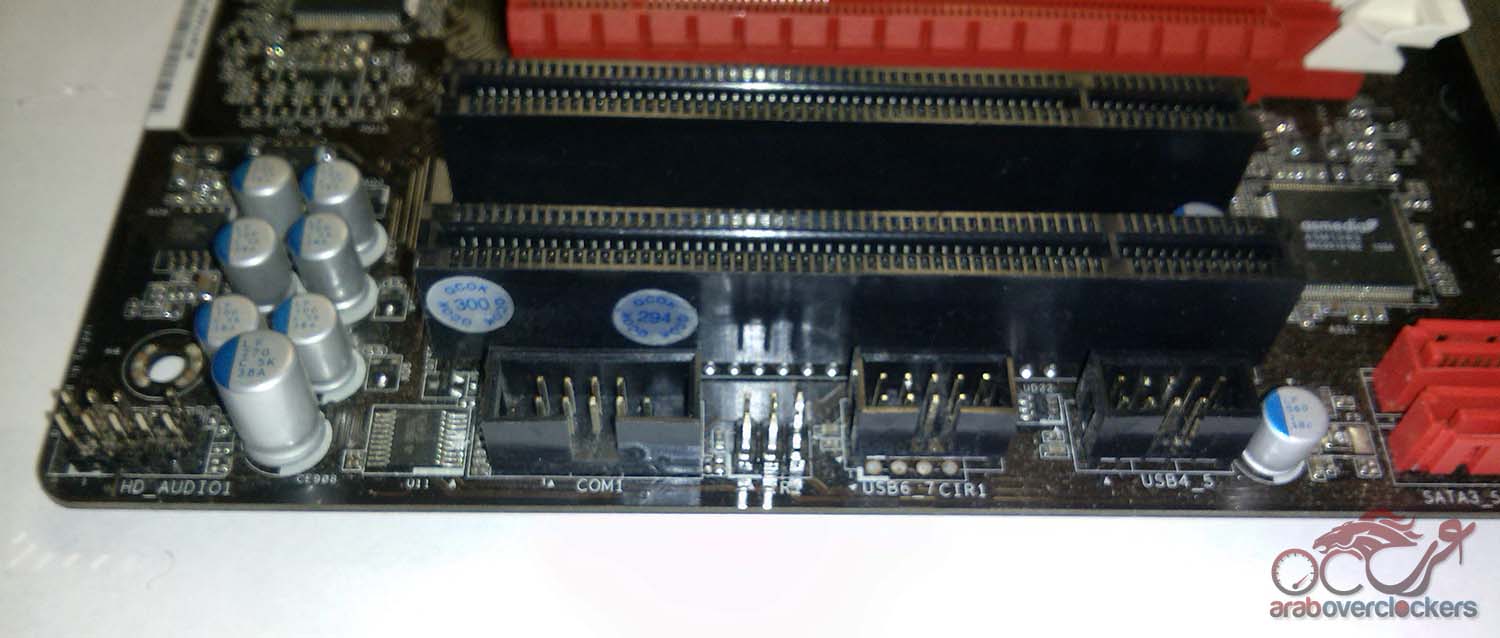

القسم السفلي من اللوحة يتواجد به مقبسين لتوصيل منافذ USB2.0 أمامية مع منفذ COM وفي أقصي اليسار منفذ توصيل منافذ الصوت الأمامية.

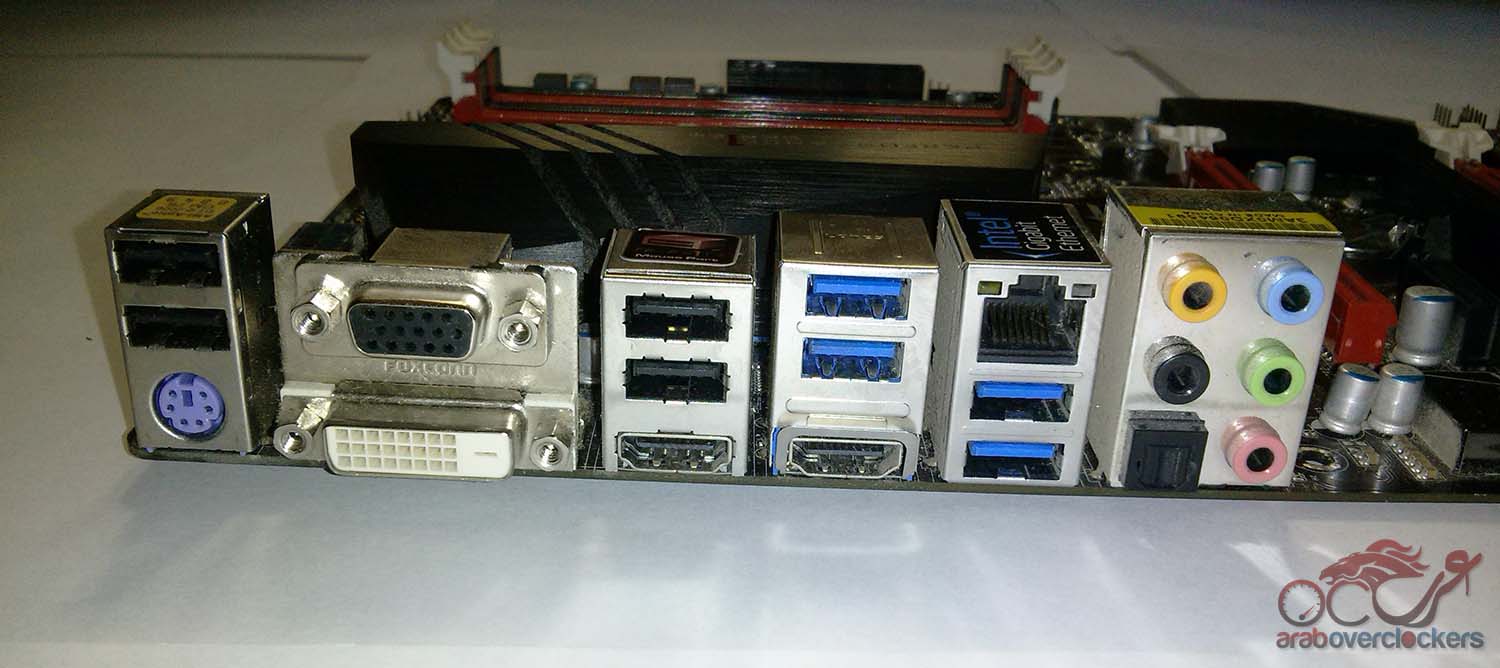

المنافذ الخلفية للوحة I/O ports وهي غنية بالموارد ومليئة بكل شيئ أساسي. حيث يتواجد منفذ PS/2 لتوصيل لوحة مفاتيح بالإضافة إلى أربع منافذ USB2.0 و أربع آخرين USB3.0 ومنافذ توصيل الشاشة HDMI – VGA – DVI ومنفذ HDMI in ومنافذ الصوت ومنفذ LAN يدار بواسطة المتحكم الشبكي INTEL GbE ومنفذ SPDIF
