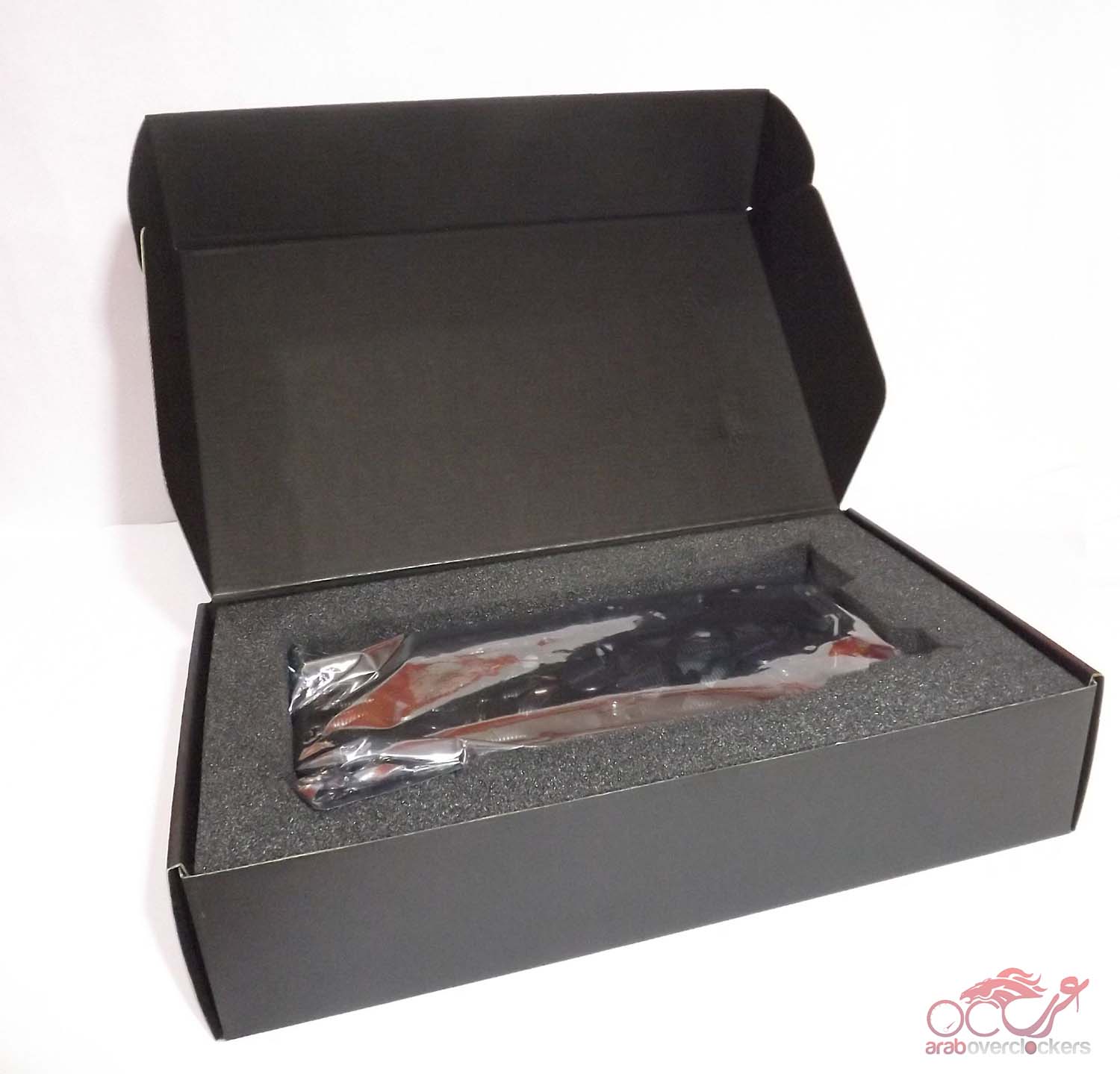

بفتح العبوة نجد البطاقة مغلفة في غلاف حامي من الكهرباء الأستاتيكية للحفاظ علي البطاقة.

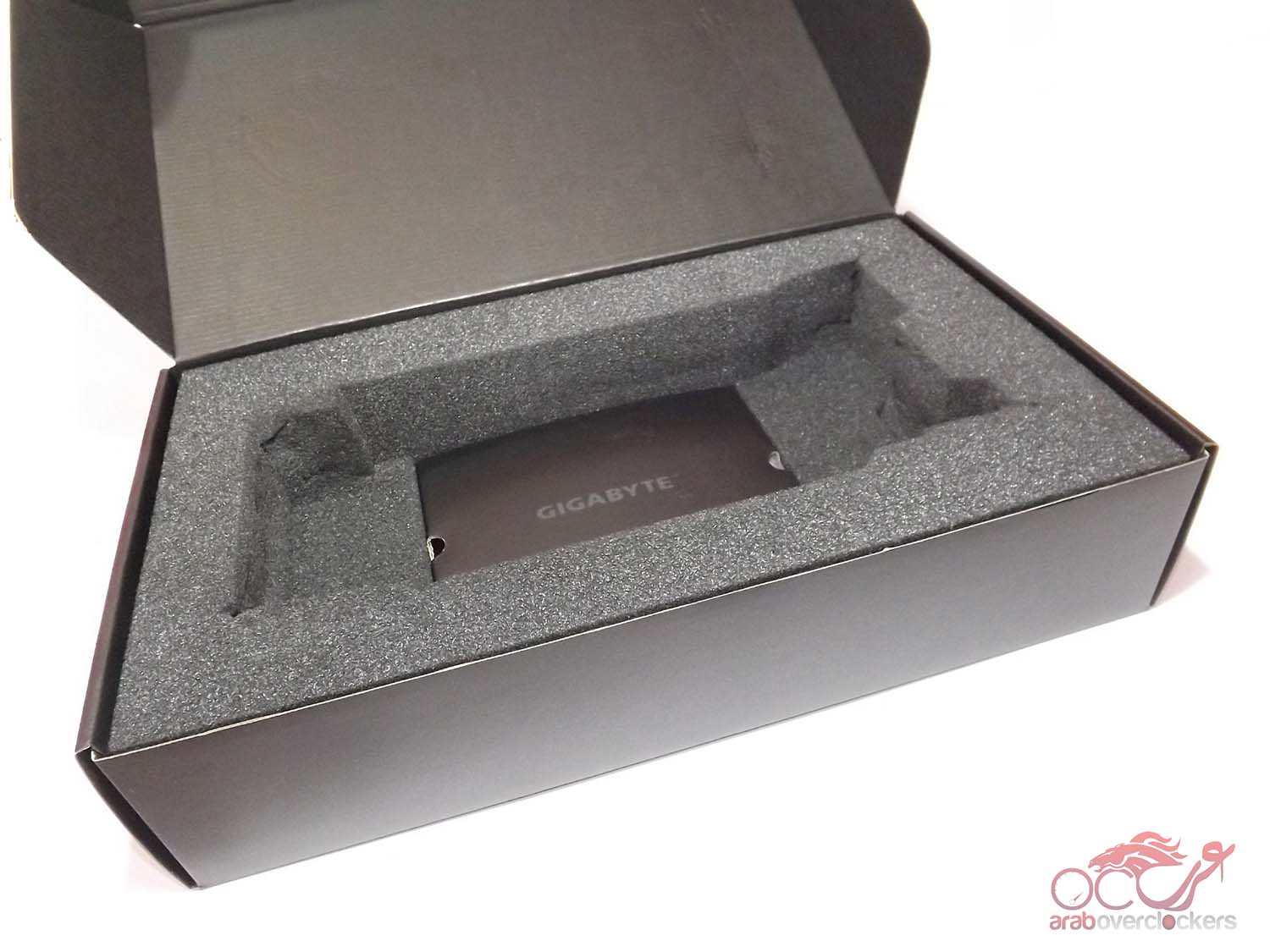

برفع البطاقة نجد باب صغير اسفلها مدون عليها Gigabyte.

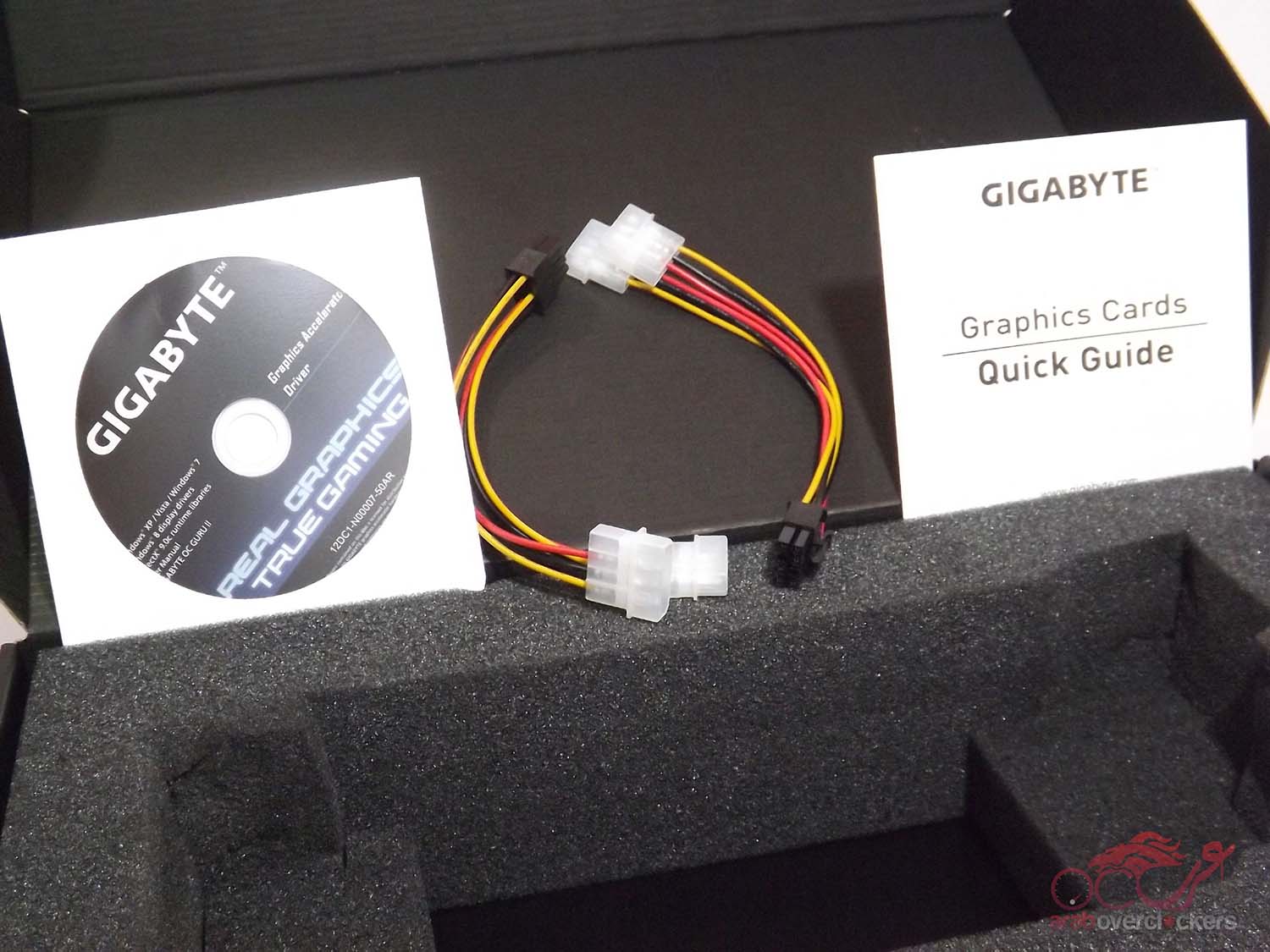

برفع الباب نجد الملحقات ولاشئ هام علي الأطلاق ويا حبذا لو يتم إلغاء هذه الملحقات طالما ستكون بهذا الشكل وتخفيض السعر بقيمة هذه الملحقات. فلا يوجد من يقرأ دليل المستخدم ولا يوجد مزود طاقة 600 واط لا يحتوي علي منفذي 8pin او حتي من يعتمد علي الأسطوانة في تعريف الكروت.

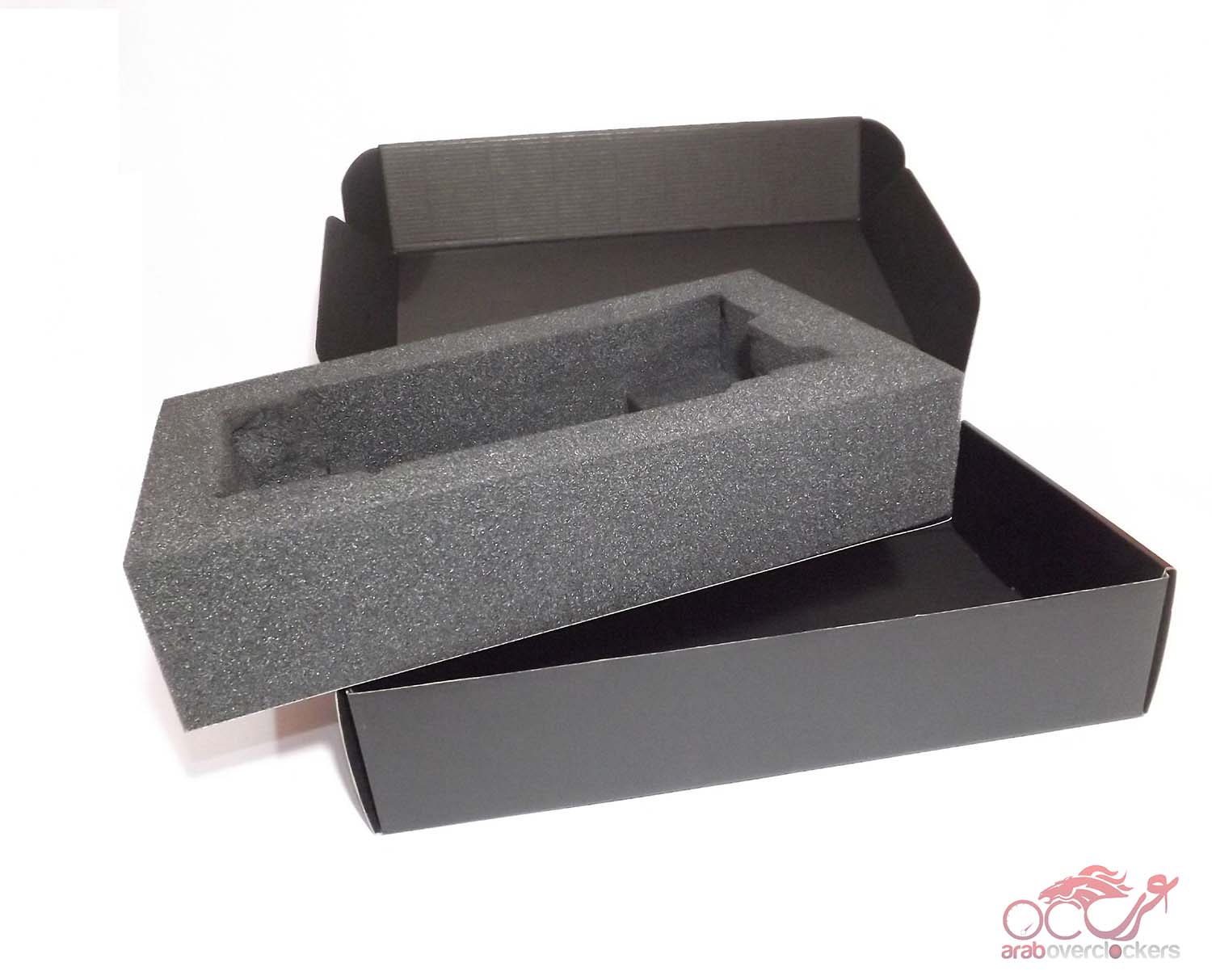

بعد تعرض بطاقة Nvidia GTX 780Ti النسخة القياسية للتلف اثناء الشحن بدأت أري ان حماية المنتج اثناء الشحن أمر هام ويبدأ من تغليف الشركة صاحبة الُمنتج وعليه وجدت أنه يجب ذكر ان هذه البطاقة محفوظة في علبة من الفلين سميكة للغاية ويمكنها حماية البطاقة بكل سهولة اثناء عملية الشحن إلا إذا كانت شركة الشحن غبية كفاية لتحطمها عن قصد وهم كُثر بالمناسبة. وللموقع تجارب سيئة كثيرة مع العديد من شركات الشحن.

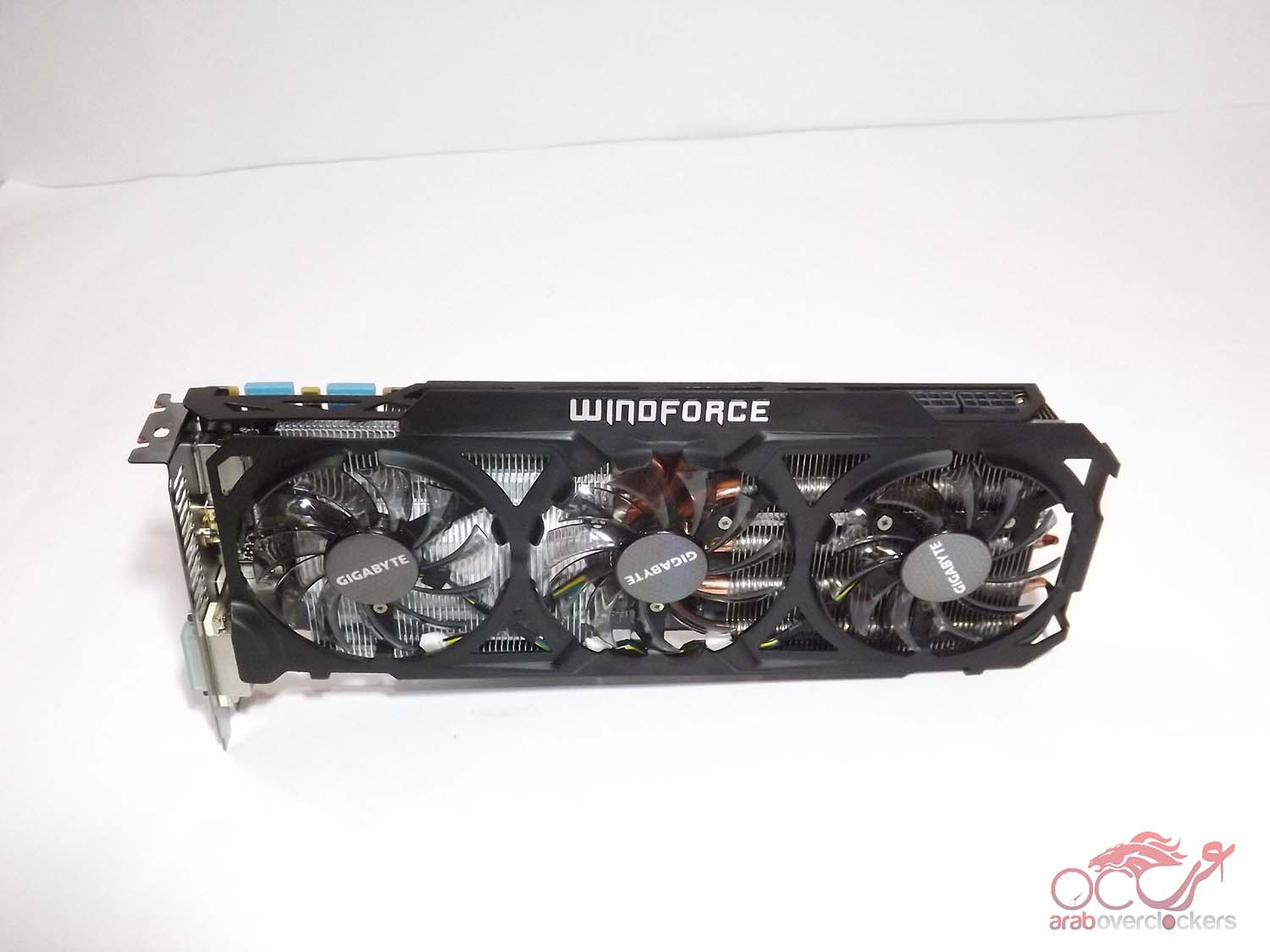

البطاقة وقد خرجت من غلافها ونري مشتت WINDFORCE 3X بمراوحة الثلاثة امامنا ومدون عليه الأسم وبكل فخر في جزء بارز من المشت .

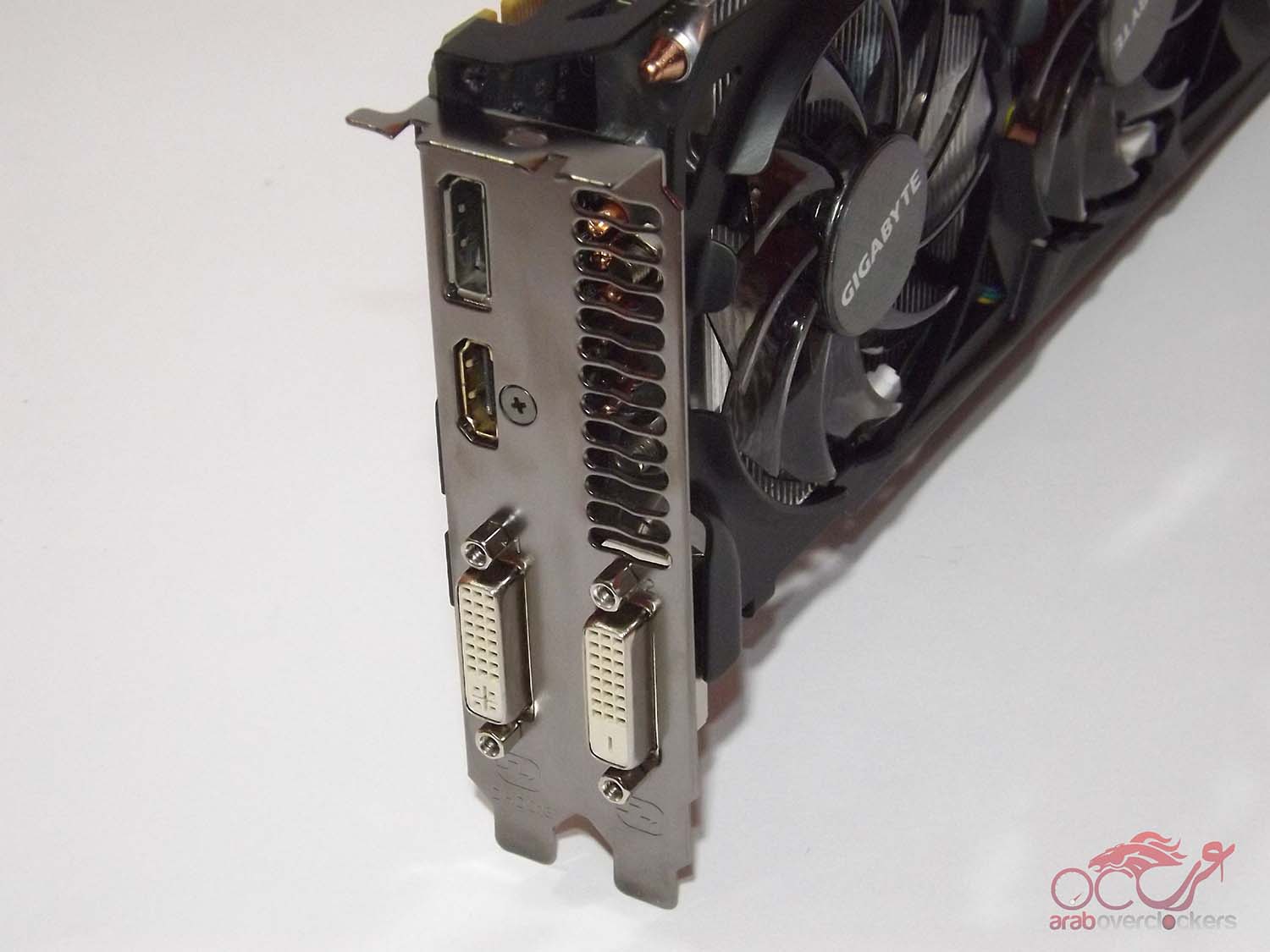

منافذ التوصيل التي تتيحها البطاقة بكل إصداراتها من كل الشركات, منفذ DP و HDMI واثنان أخرين DVI. وهذه التوصيلات تمكنك من توصيل حتي 4 شاشات علي بطاقة واحدة دون الحاجة لبطاقة ثانية, الأمر الذي كان إلزامياً فيما سبق.

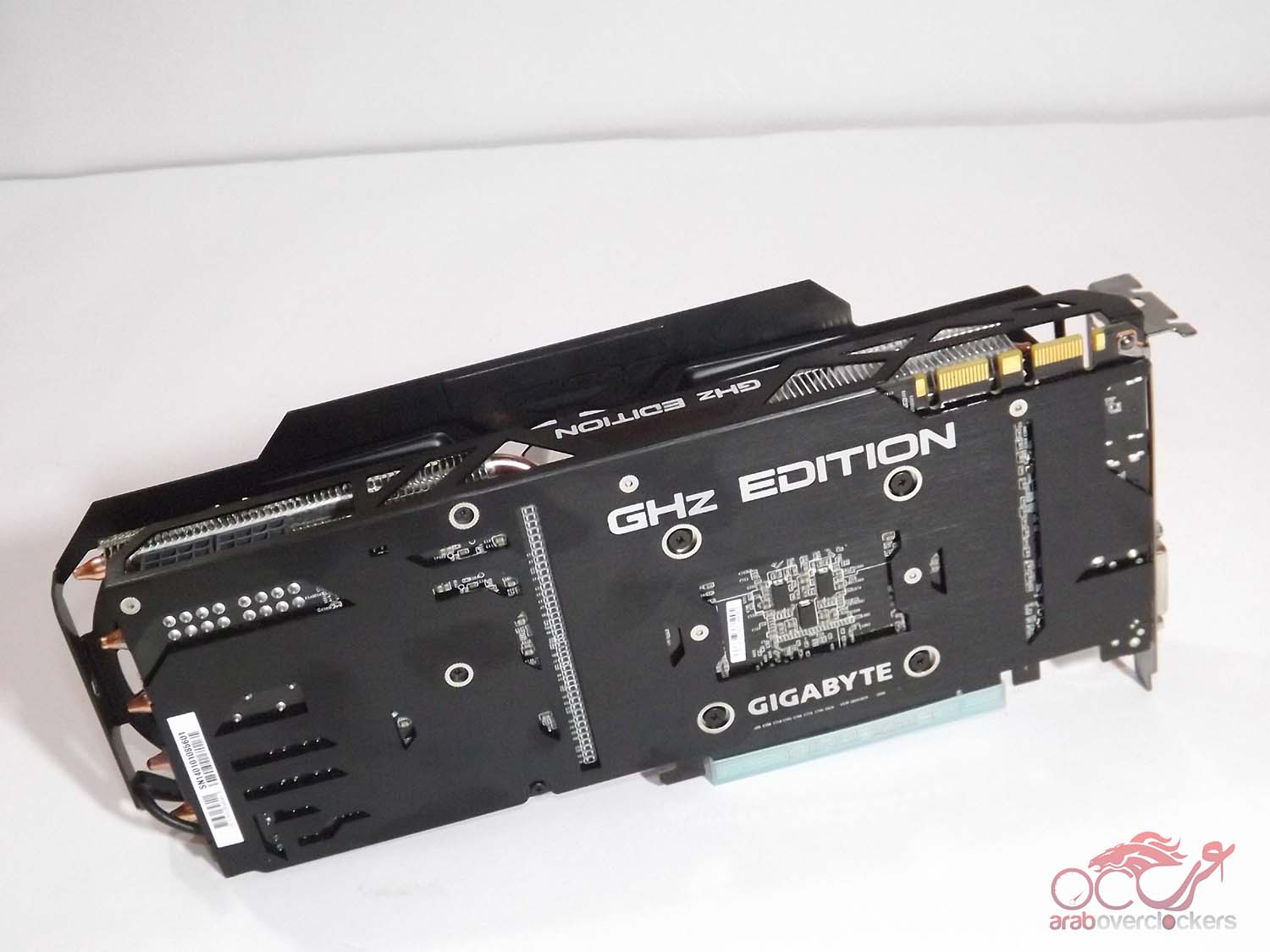

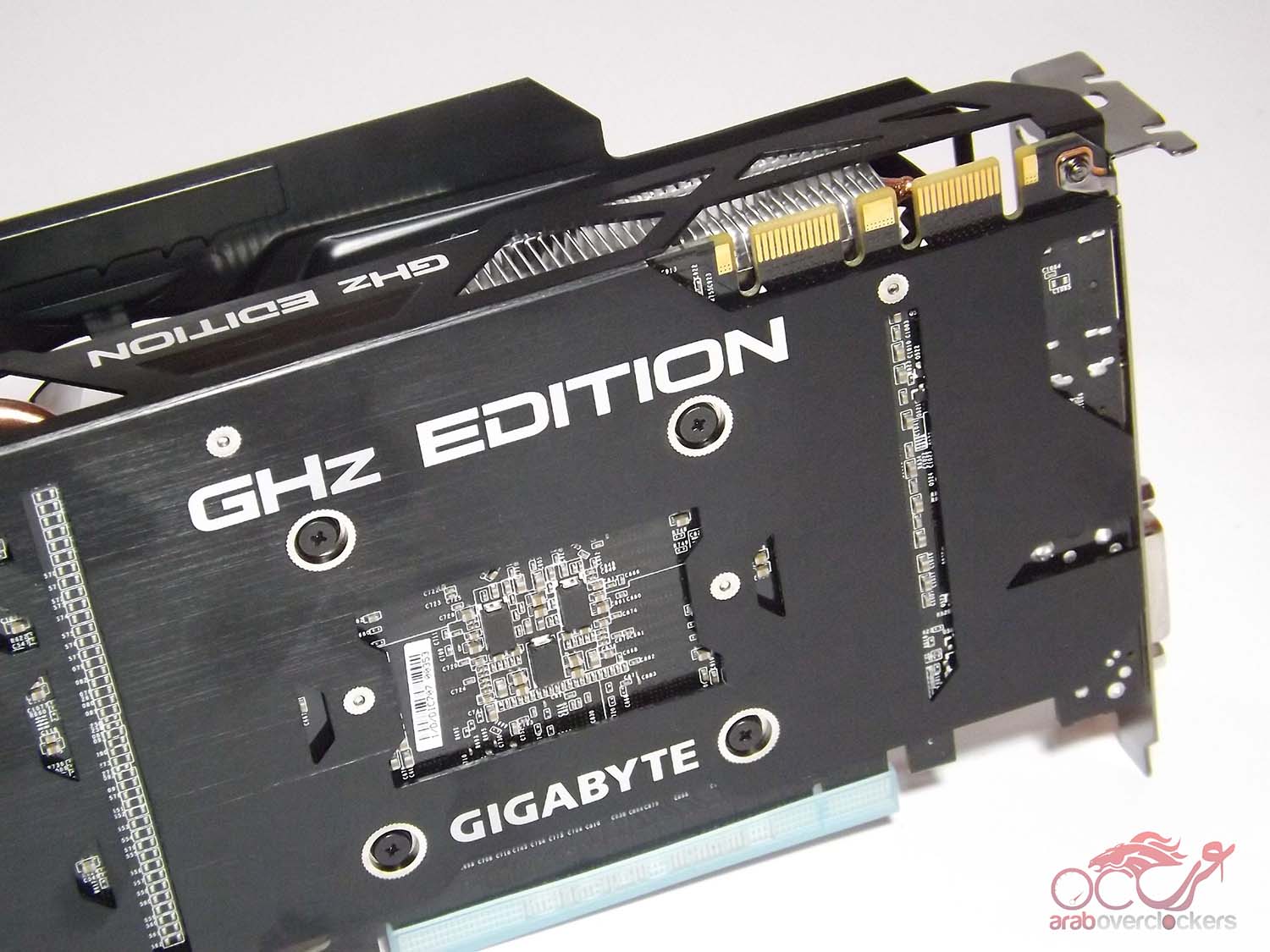

أحد أهم مميزات البطاقة هي اللوحة الخلفية للبطاقة التي تضيف شكلاً إحترافياً رائعاً للبطاقة بالإضافة علي كونها تحافظ علي المكونات المُثبتة بالخلف وتساهم في تشتيت الحرارة أيضاً.
منافذ SLI الأعتيادية ونحن في انتظار وصول التطوير لهذا الجزء الذي بدأت AMD في إزالته ببطاقتها الأخيرة بعد أن صار التوصيل يتم من خلال شقوق PCI-E.

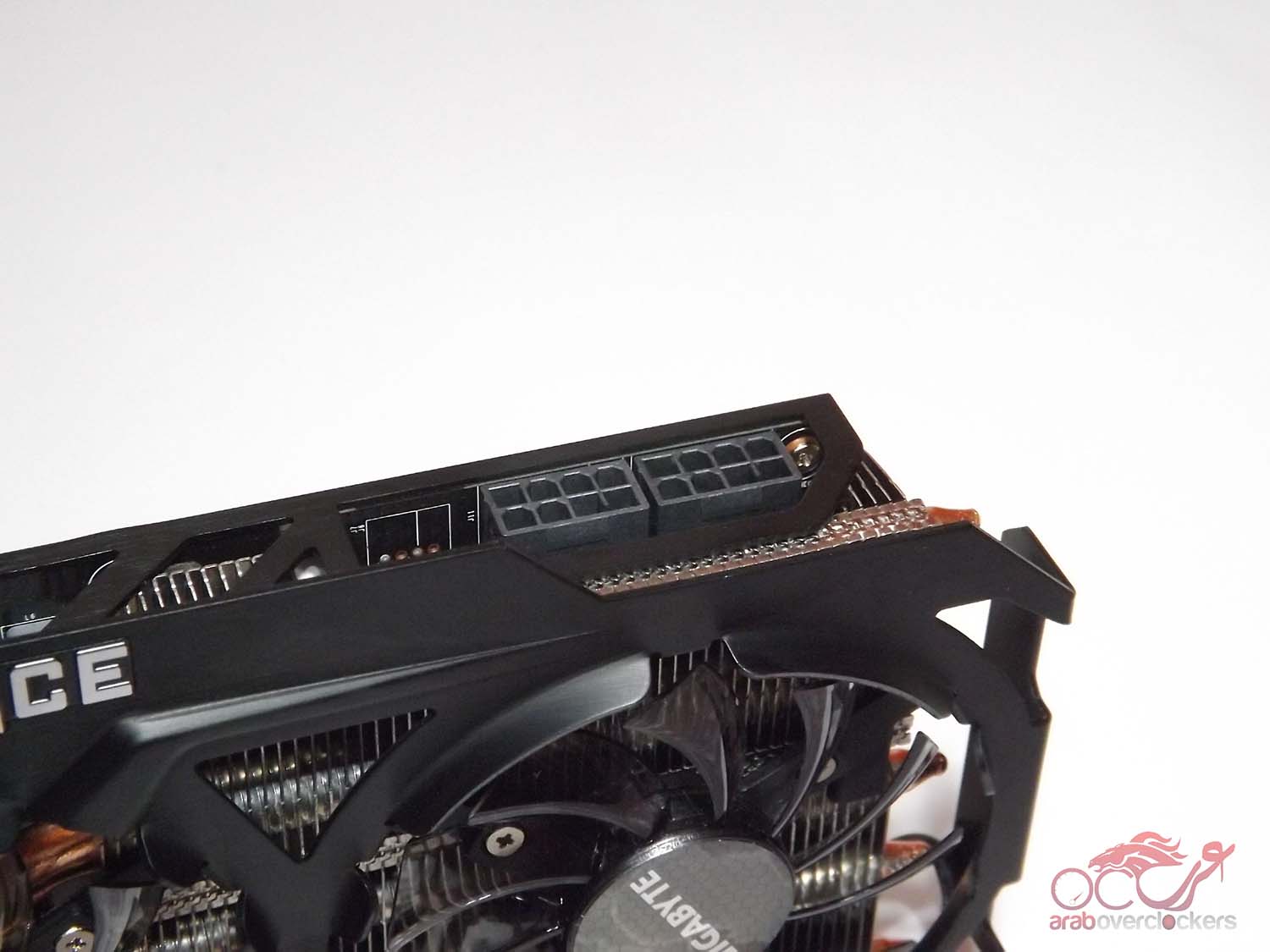

النسخ القياسية من البطاقة تأتي بمنفذين 6pin و 8pin, ولكن ولاننا بصدد التعامل مع نسخة مكسورة السرعة ونسخة إحترافيه من البطاقة فنجد أن Gigabyte قد استبدلت منفذ ال6pin بأخر 8pin.

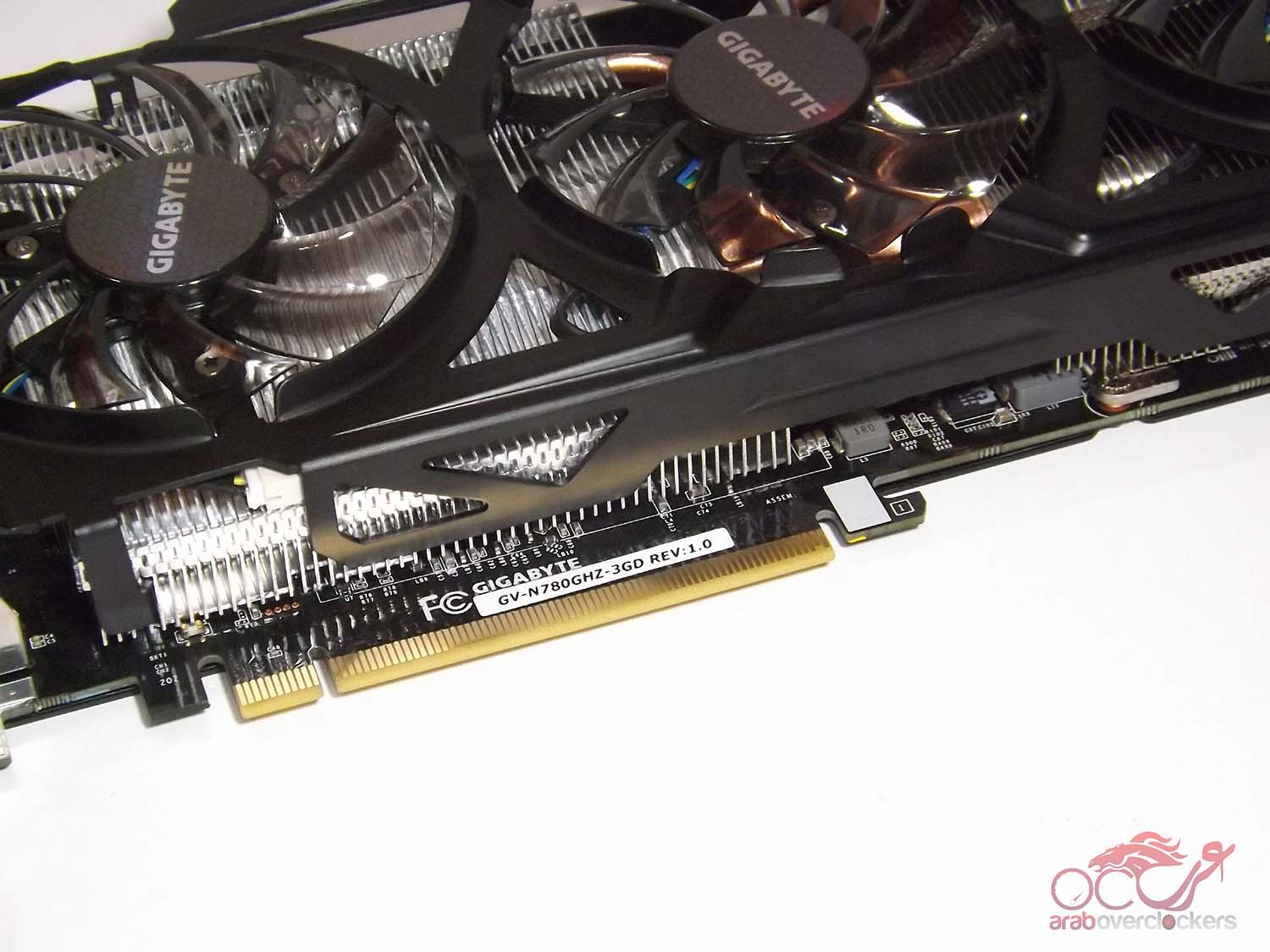

البطاقة لا تجد اي شئ مدون عليها يبين أنها GTX 780Ti سوي هذا المُلصق, لدي بطاقة GTX 780 GHz ولم يكن بالأمكان أن اتعرف عليهم سوي عن طريق هذا المُلصق والذي إذا تم نزعه صارت الطريقة الوحيدة للتعرف علي البطاقة هو من خلال نزع المشتت ورؤية المعالج الرسومي نفسه. طبعاً كل هذا إن لم يكن هنالك جهاز قادر علي تشغيلها ليكون التعرف عليها أسهل. طبعأً الموديل GV-N78TGHZ-3GD يبين أي نسخة من تلك التي سبق وذكرناها مسبقاً هي.

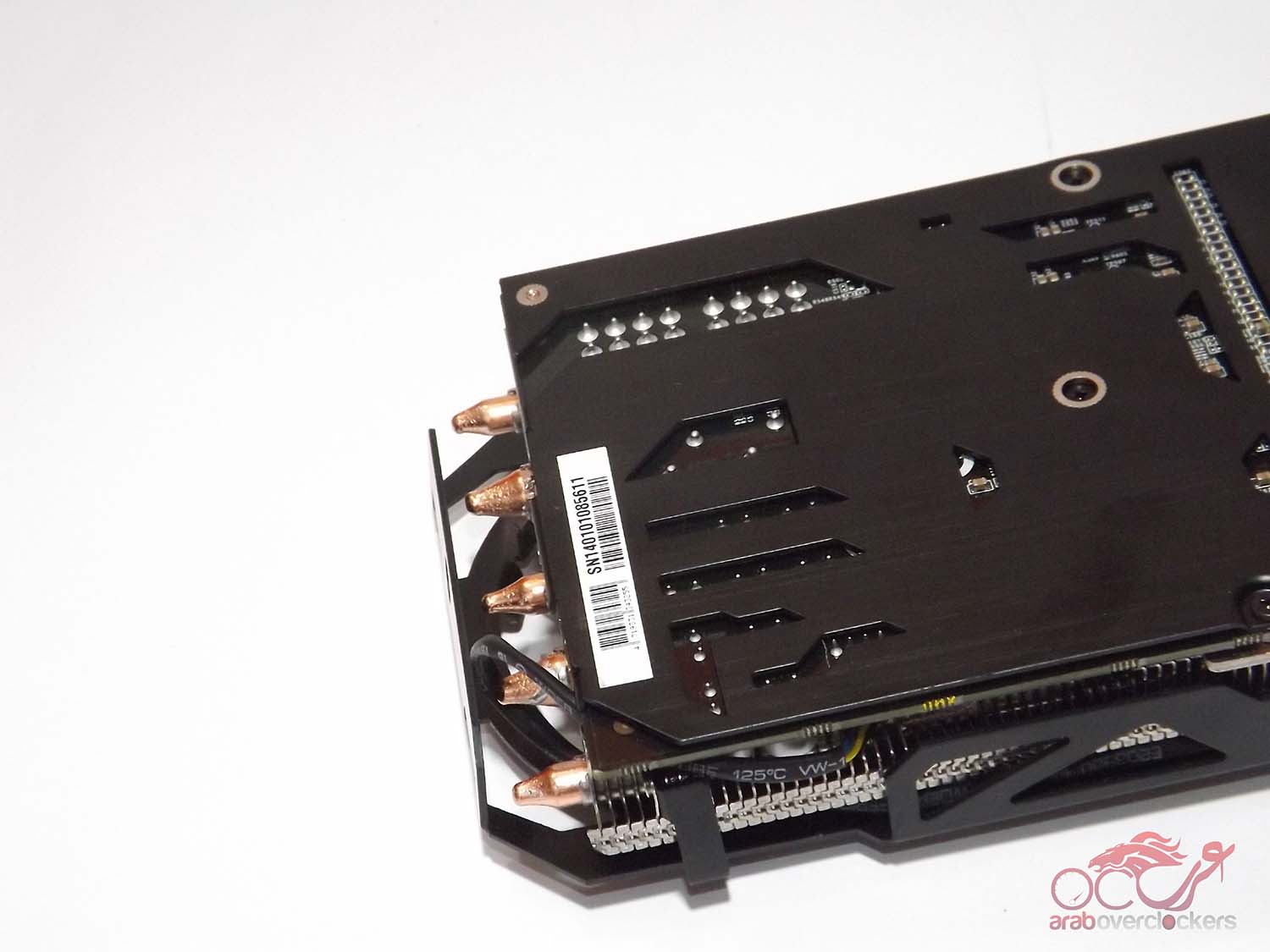

الرقم التسلسلي للبطاقة مُلصق علي اللوحة المعدنية الخلفية, وطبعاً انابيب تشتيت الحرارة والتي سيسأل البعض كيف اننا نري 5 فقط ومدون علي العُلبة ان العدد6؟

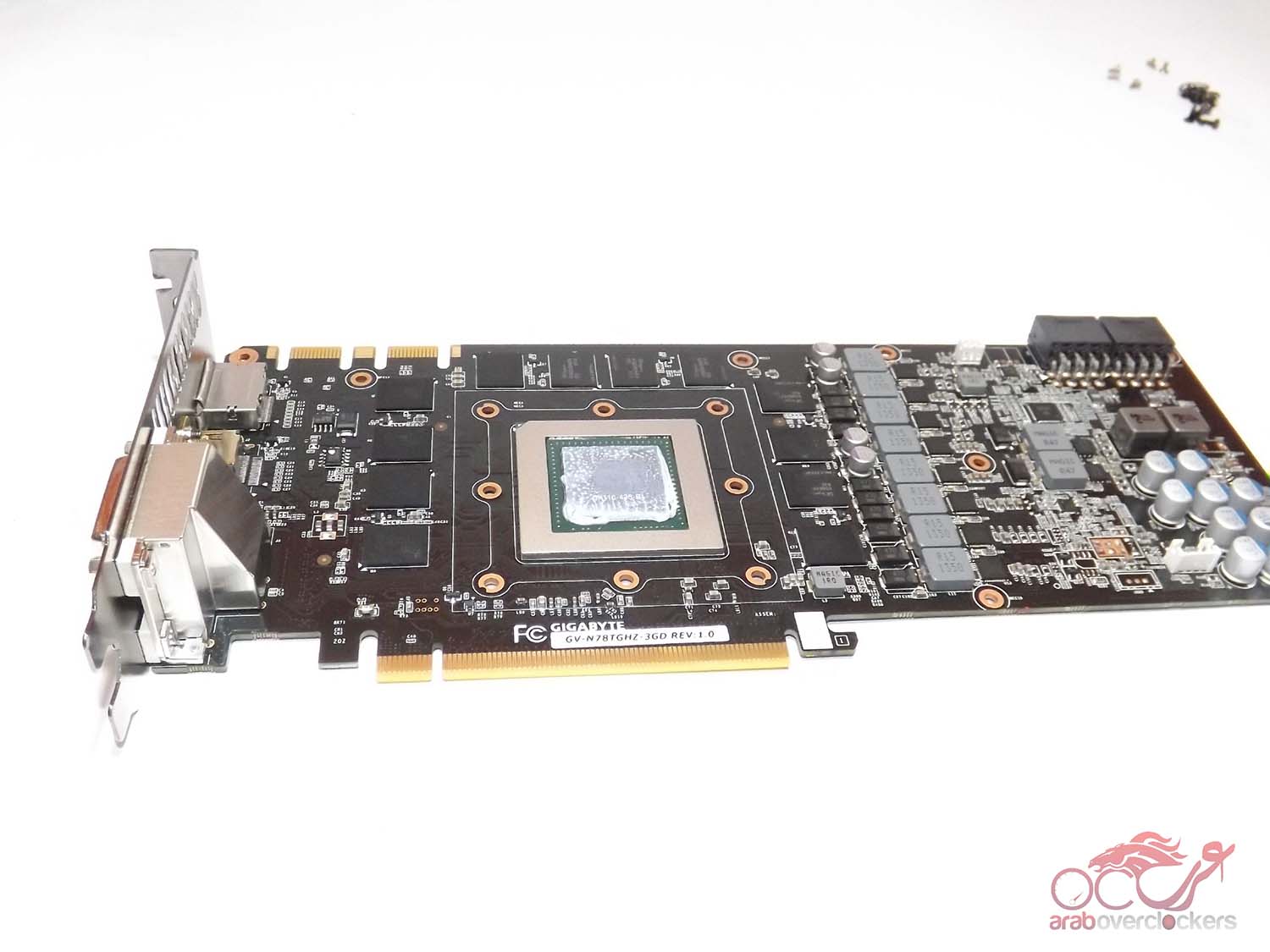

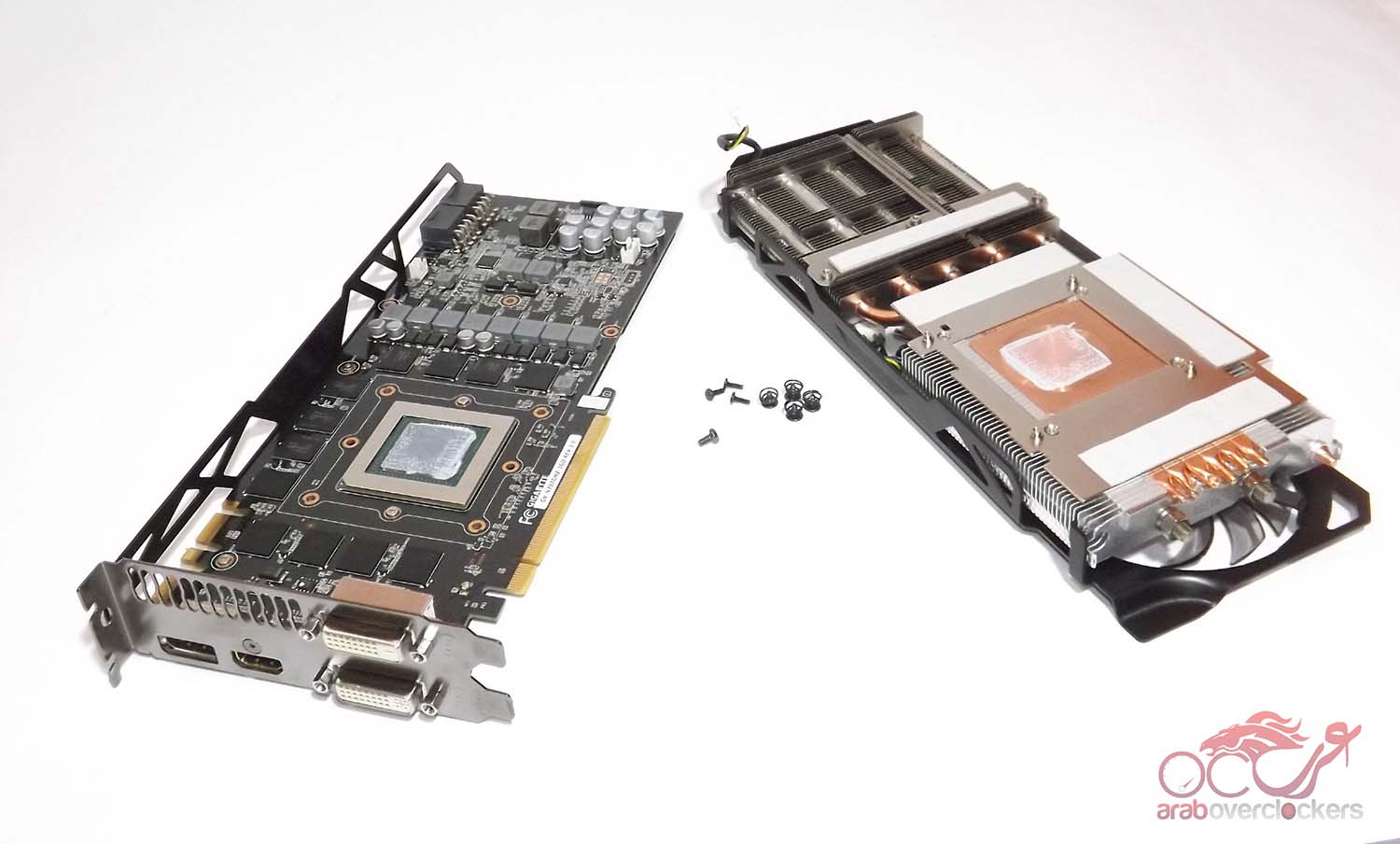

بعد فك البطاقة ونزع المشتت منها.

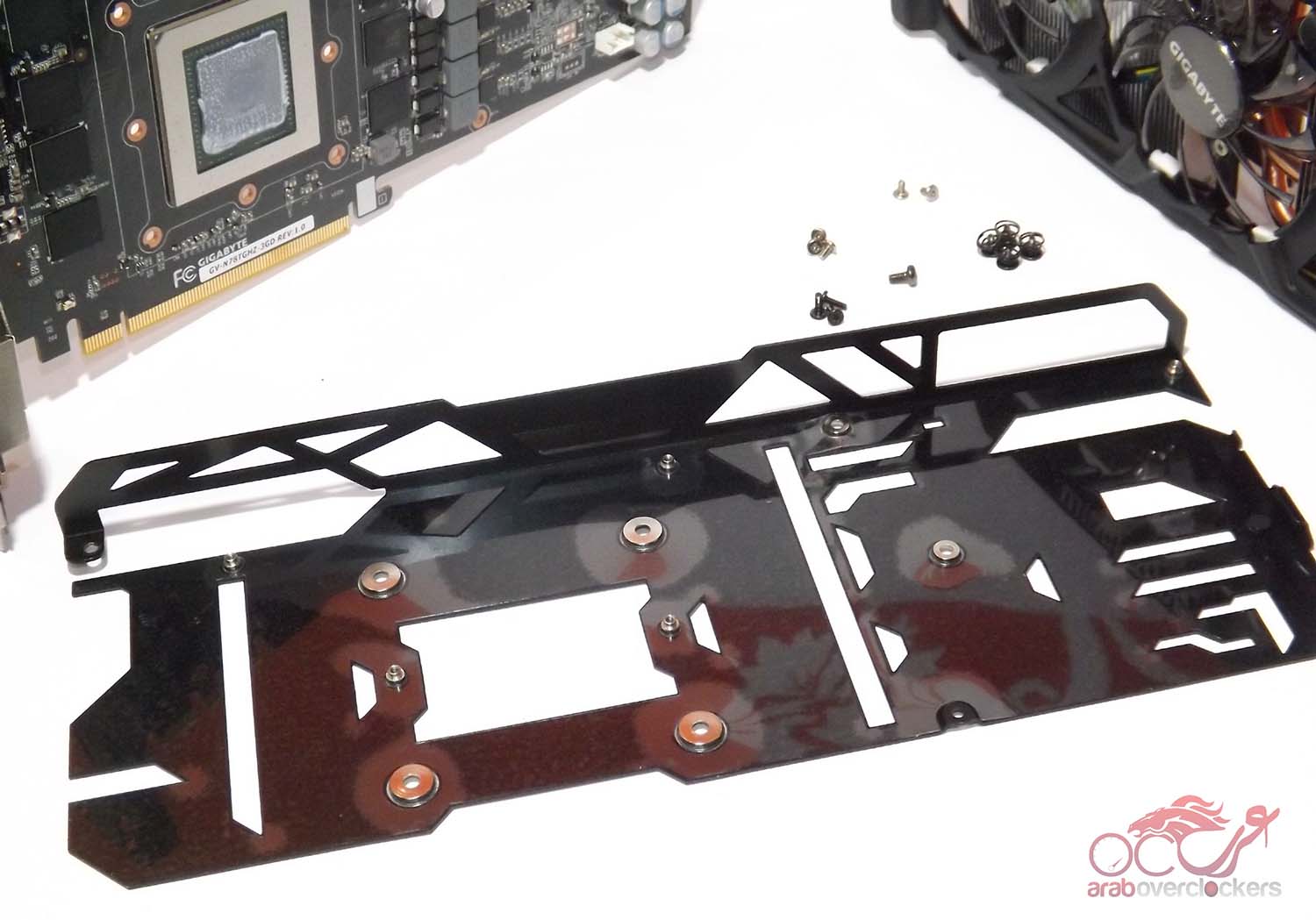

اللوحة المعدنية الخلفية للبطاقة بعد نزعها.

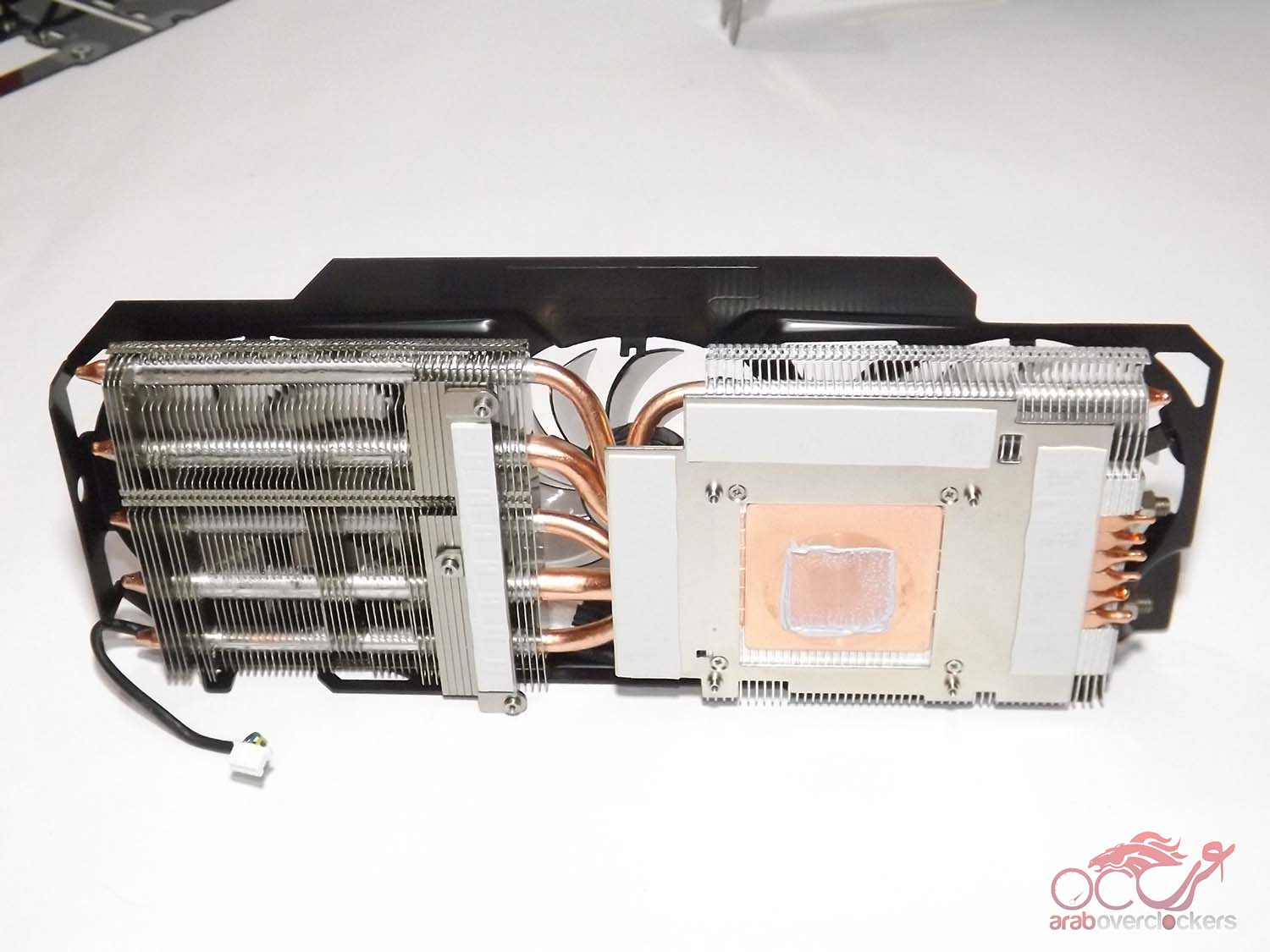

المشتت من الجهة الخلفية.

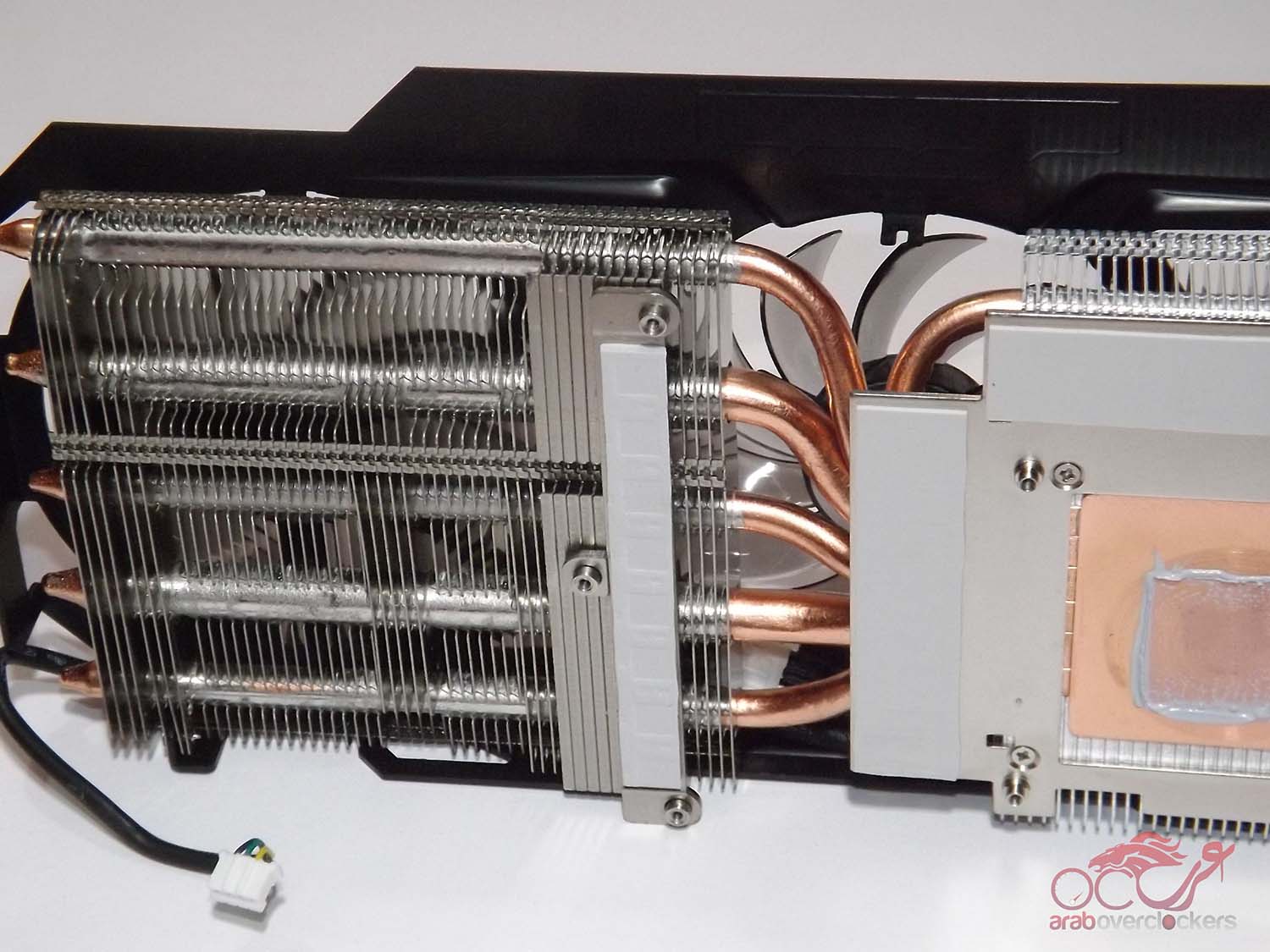

الجزء المطاطي هنا مسؤول عن توصيل الحرارة بين مكونات دائرة الطاقة والمُشتت. ونري هنا ال6 انابيب الحرارية وأحدهم يخرج من قطعة توصيل المشتت بالمعالج الرسومي ويعود إليه مره أخري.

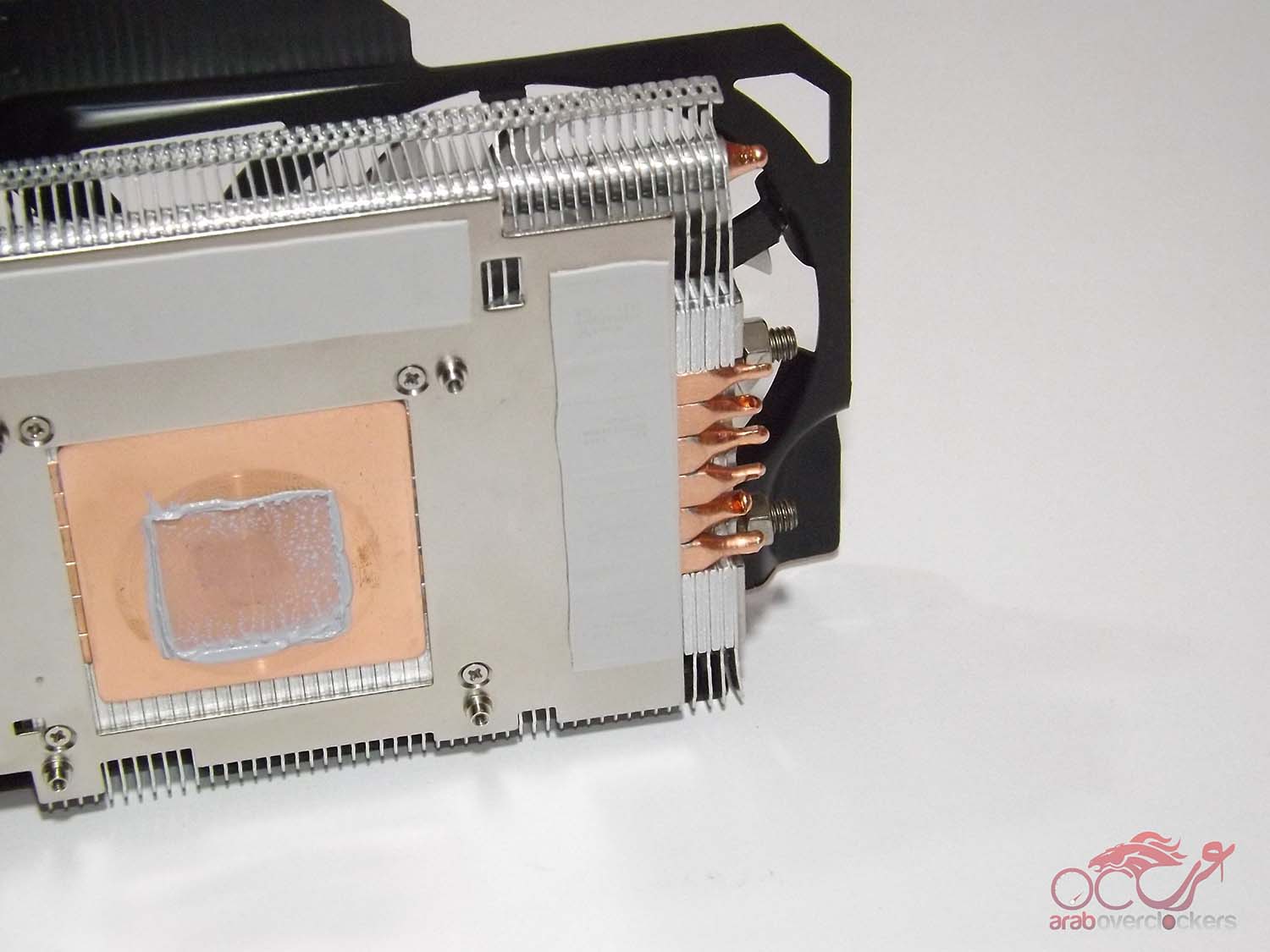

القطعة النحاسية التي تقوم بتوصيل الحرارة بين المشتت والمعالج الرسومي, وفي الجزء الأيمن نري 6 انابيب نحاسية لنقل الحرارة. والأخيرة بالأعلي ماهي إلا الطرف الثاني لأحد الأنابيب.

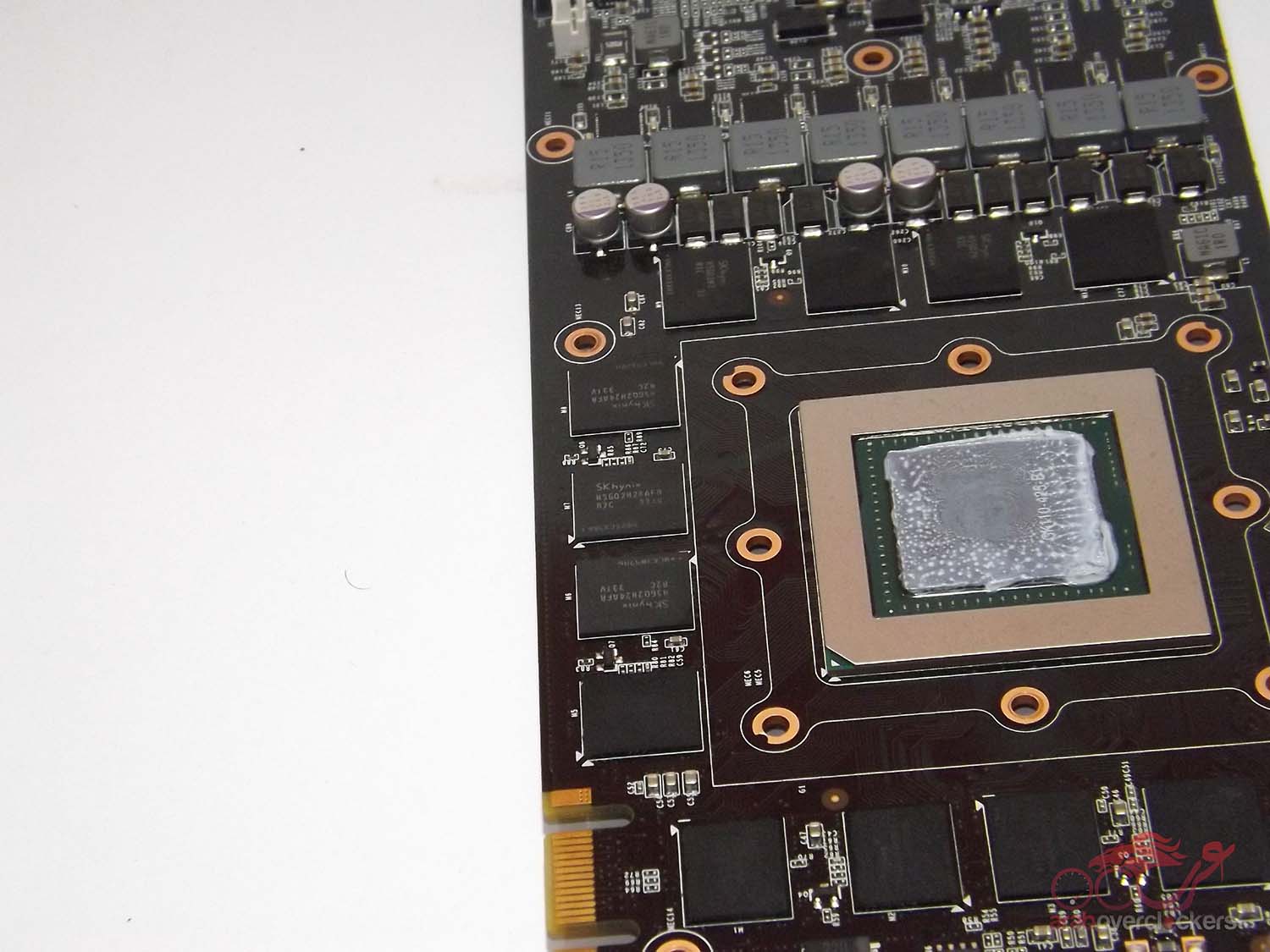

كما نجد الجزء المعدني المحيط ببلوك المعالج مثبت عليه قطع التبريد الخاصة بالذواكر.
كما ذكرنا مسبقاً الذواكر بحجم 3جيجابايت GDDR5 وهنا نري انها قادمة من Skhynix.
لوحة PCB المحسنة بإضافة مراحل 8 للطاقة من أجل الوصول لأداء قوي وثبات افضل خصوصاً في ظل كسر السرعة الكبير لهذه النسخة.

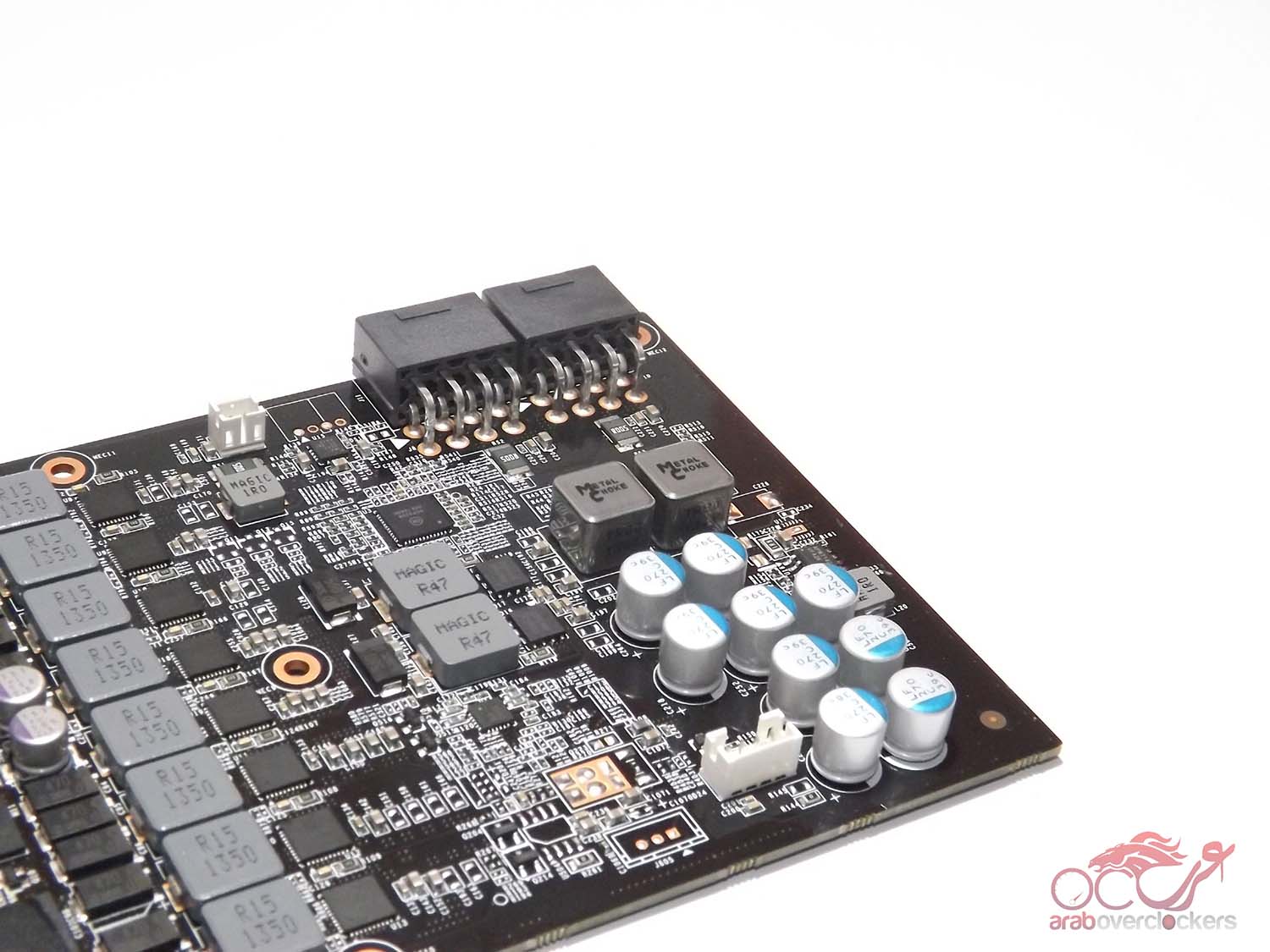

مكونات دائرة الطاقة, نري ال8 مراحل 8-Phase power الممثلة في قطع R15 1350.

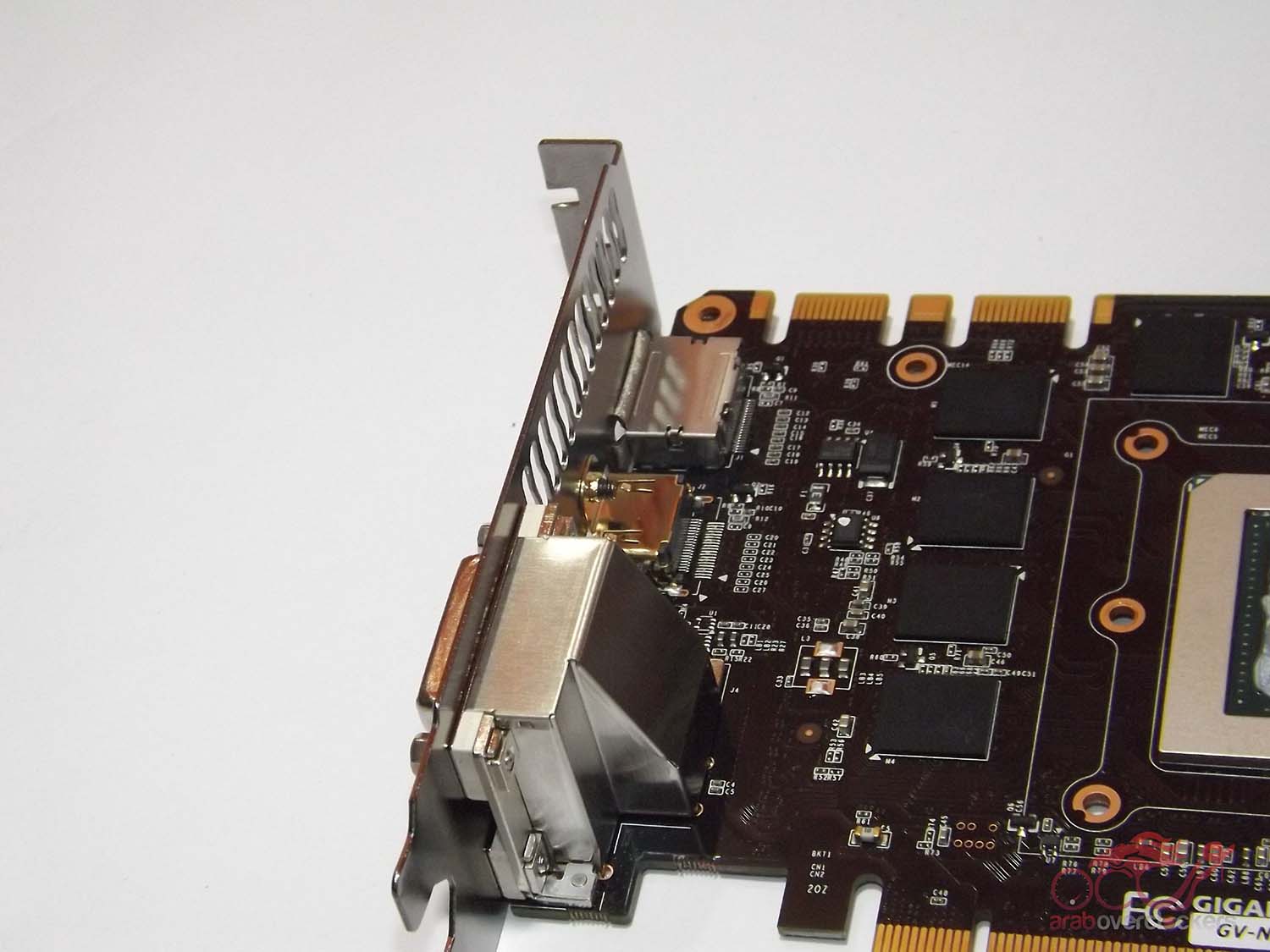

منفذ HDMI مطلي بالذهب لتوصيل افضل وضمان كفائة التوصيل لمدة أطول.

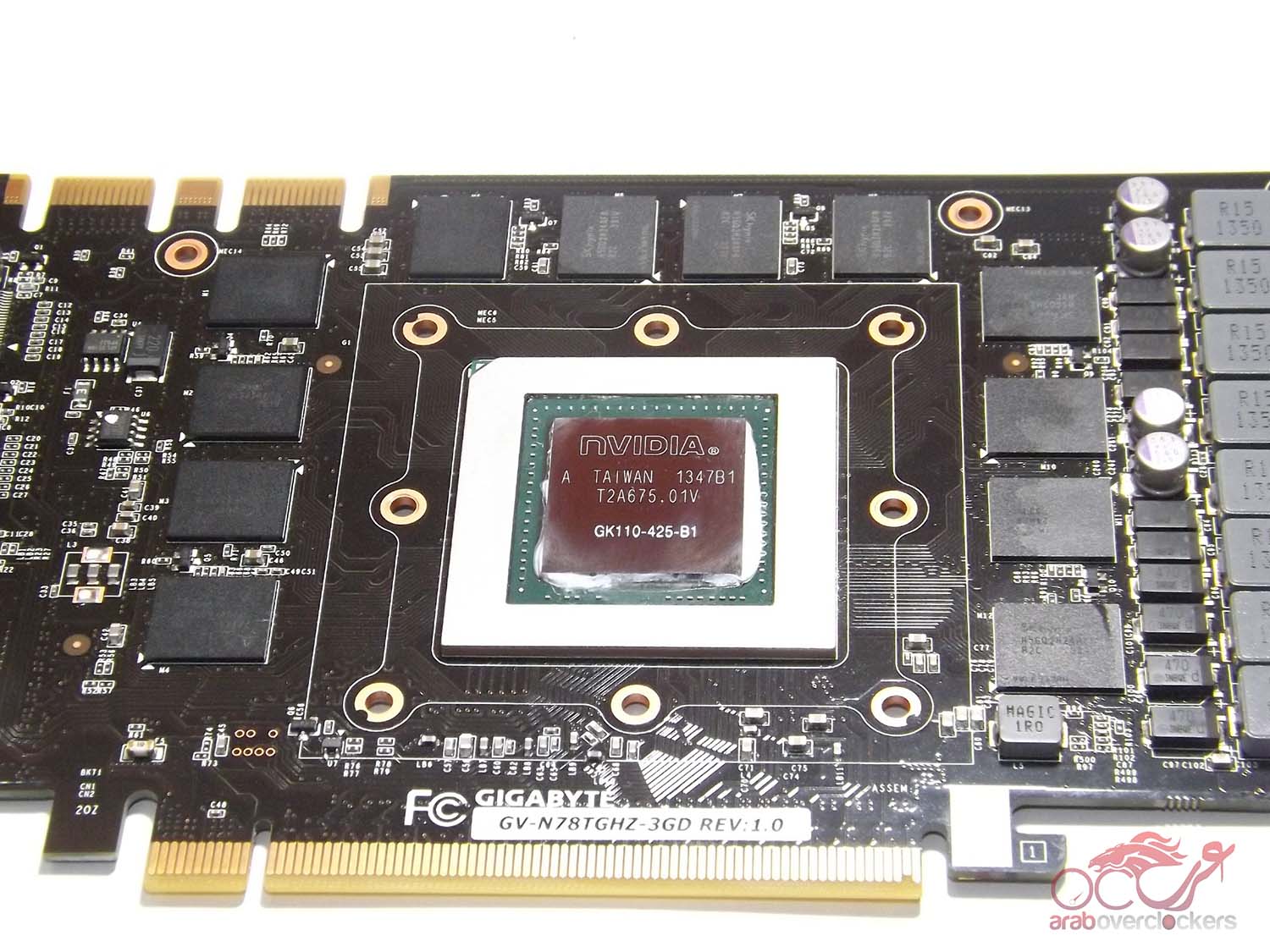

شريحة GK110 بنسختها 425-B1 كاملة لا شئ مُعطل فيها وهي تمثل أفضل ما يمكن أن تكون عليه شريحة معالج GK110 الرسومي.
