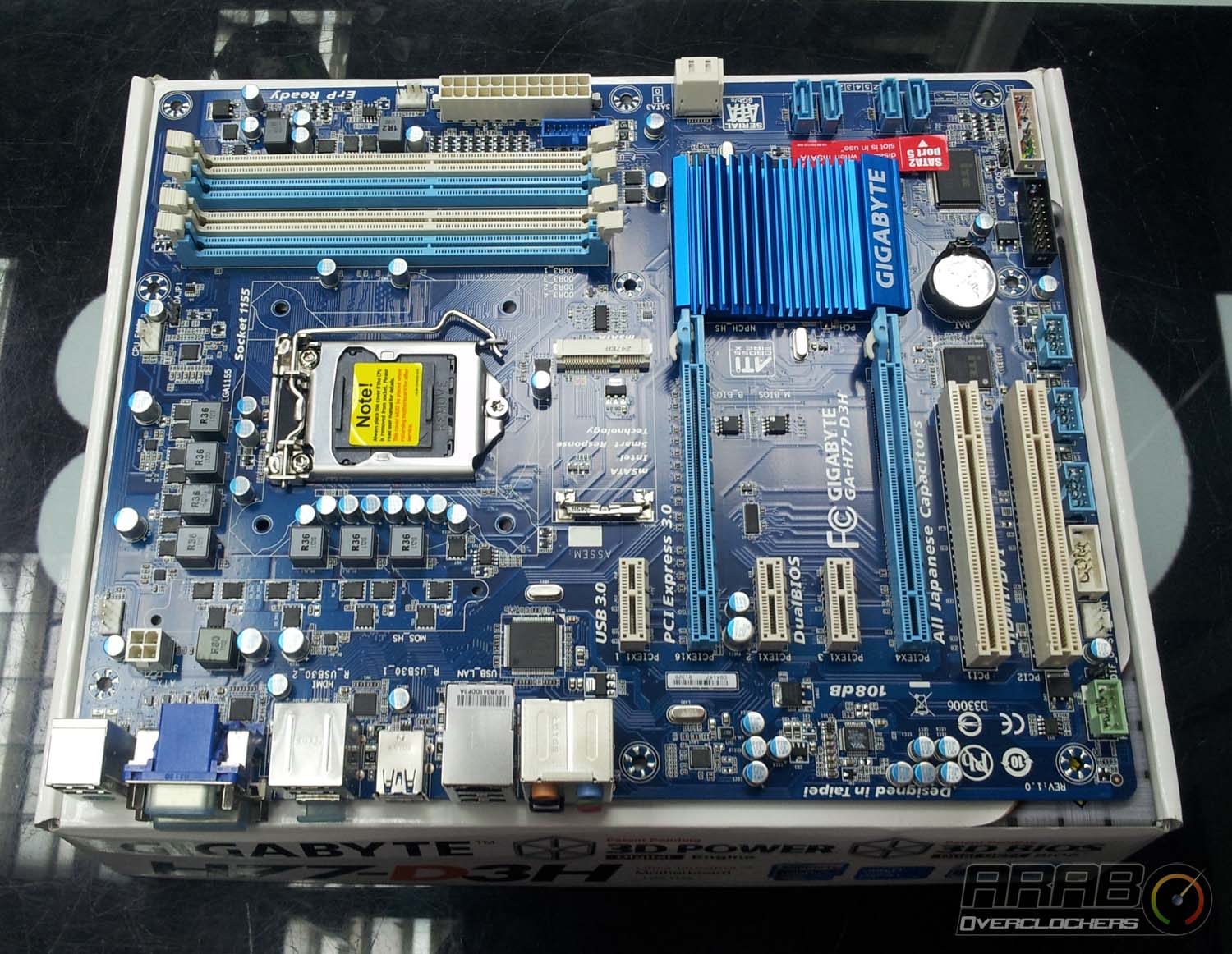

ها هي اللوحة بعد اخراجها من الصندوق تطل علينا بلونها الازرق (اللون المفضل لجيجابايت) مع اضافة اللون الازرق السماوي لشقوق التوسعة للذواكر بالاضافة الى PCIe وعدد من منافذ SATA، كما استعانت الشركة باللون الابيض في بقية شقوق التوسعة ومنفذا SATA عرضيان ، اما المشتت الوحيد على اللوحة فقد جاء كبيرا باللون الازرق وعليه شعار جيجابايت.

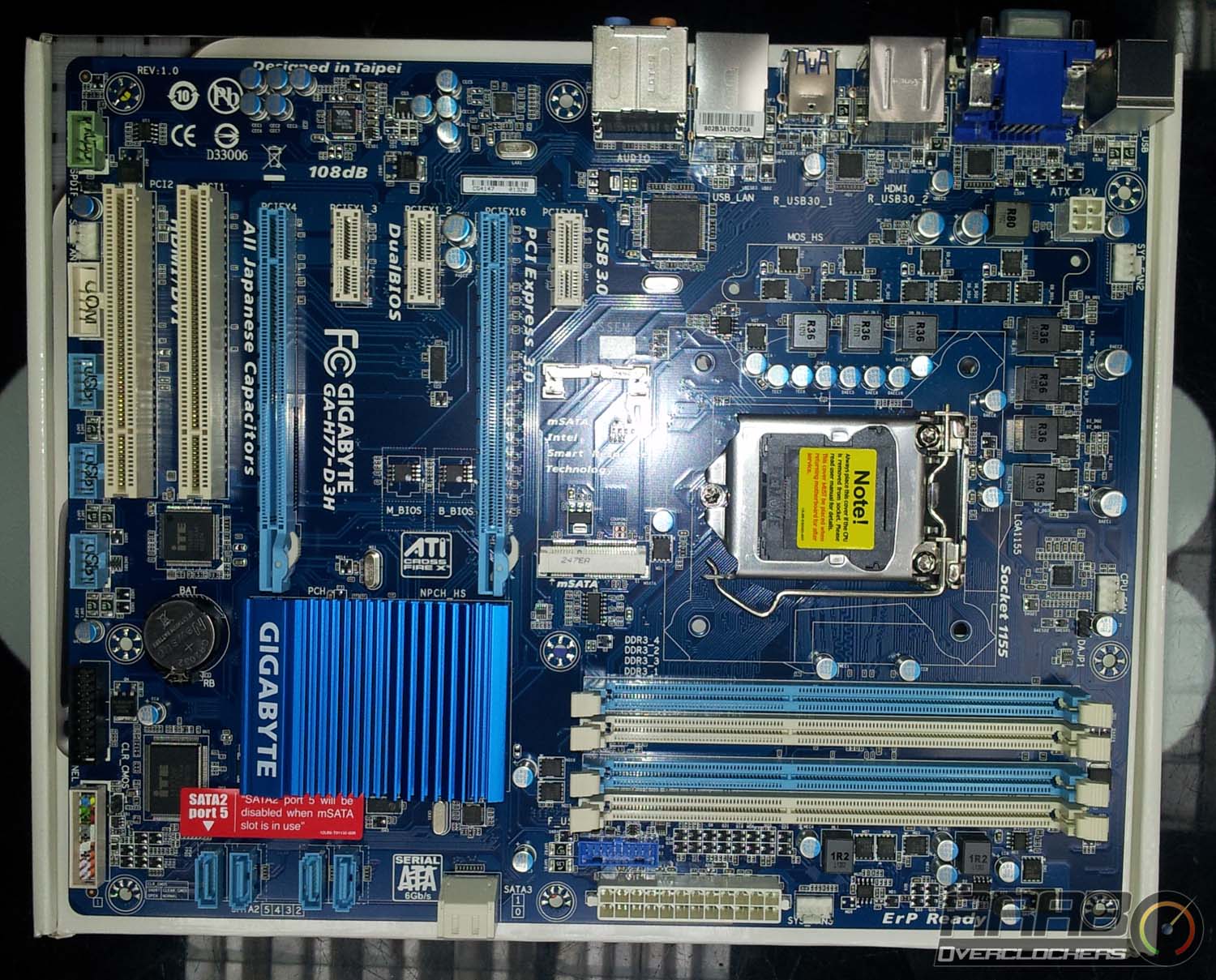

تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها . اختارت الشركة مكثفات صلبة Solid CAP لاستخدمها كمكون اساسي مما يساعد في عملية كسر السرعة واطالة لعمر الاستخدام ، ليس هذا كل شئ فكل المكونات الداخلة في صناعة هذه اللوحة تعد من افضل واجود المكونات وقد كانت الشركة حريصة في هذا . وكما نلاحظ فإن اللوحة اتت في حجم ATX .

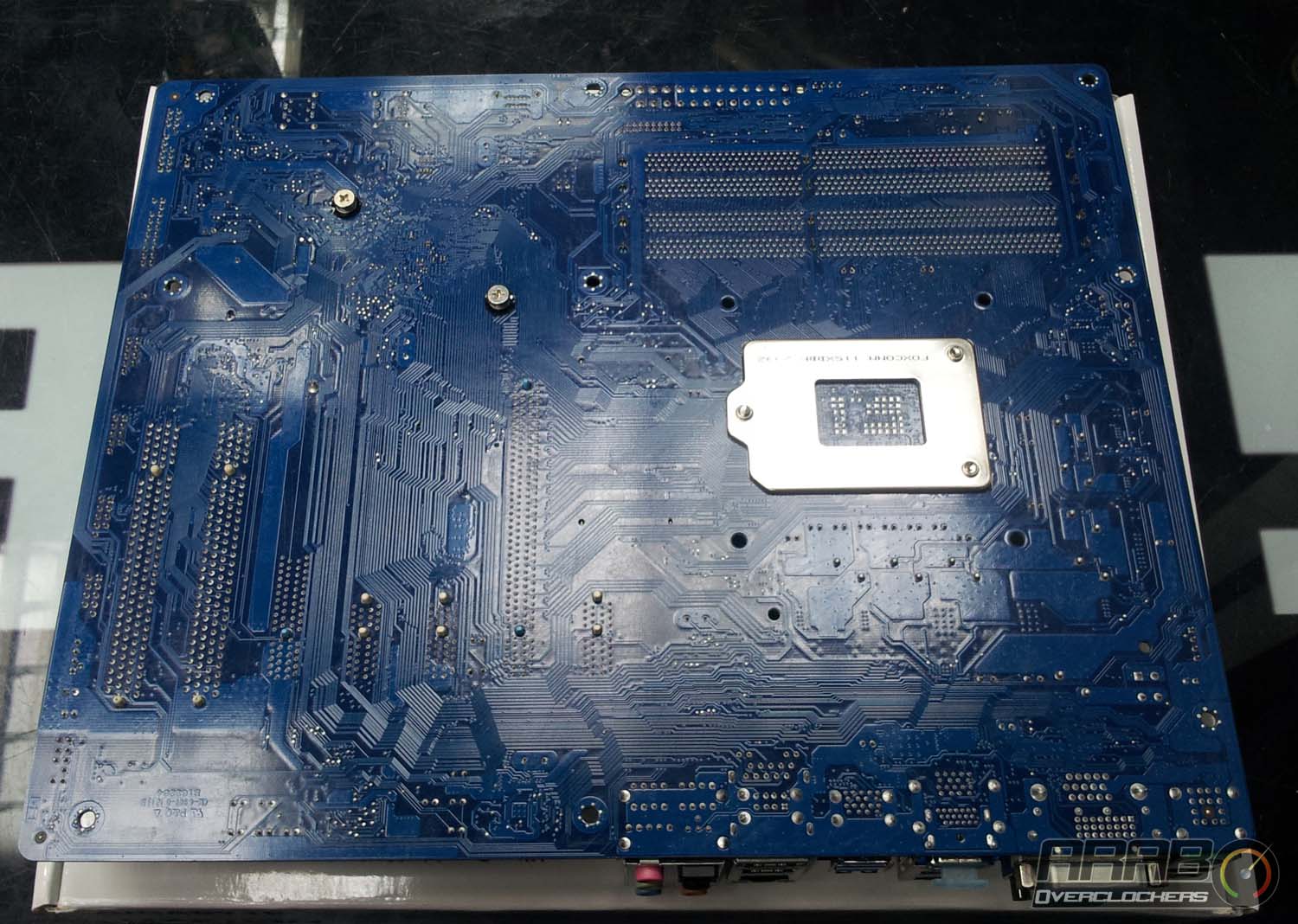

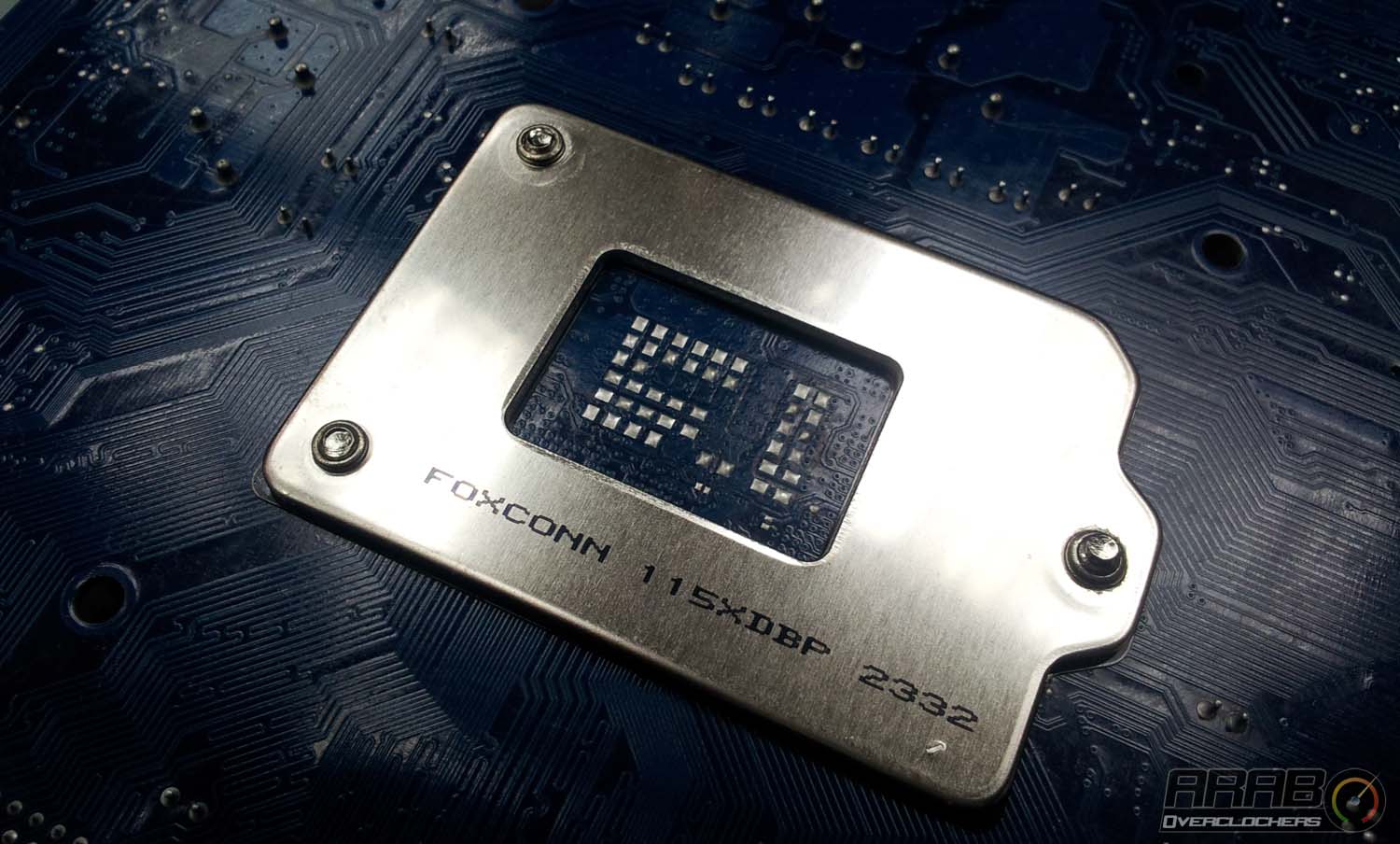

اما الجهة الخلفية لللوحة ،لا يوجد الكثير للحديث عنه فاللون الازرق يكسو كل اللوحة وفهناك القطعة الحديدة شبه المربعة (من شركة FOXCONN) وهي المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (تسع فتحات) وهذا يبين الحجم اللوحة ، بالاضافة الى فتحات تثبيت المشتت فوق المعالج .

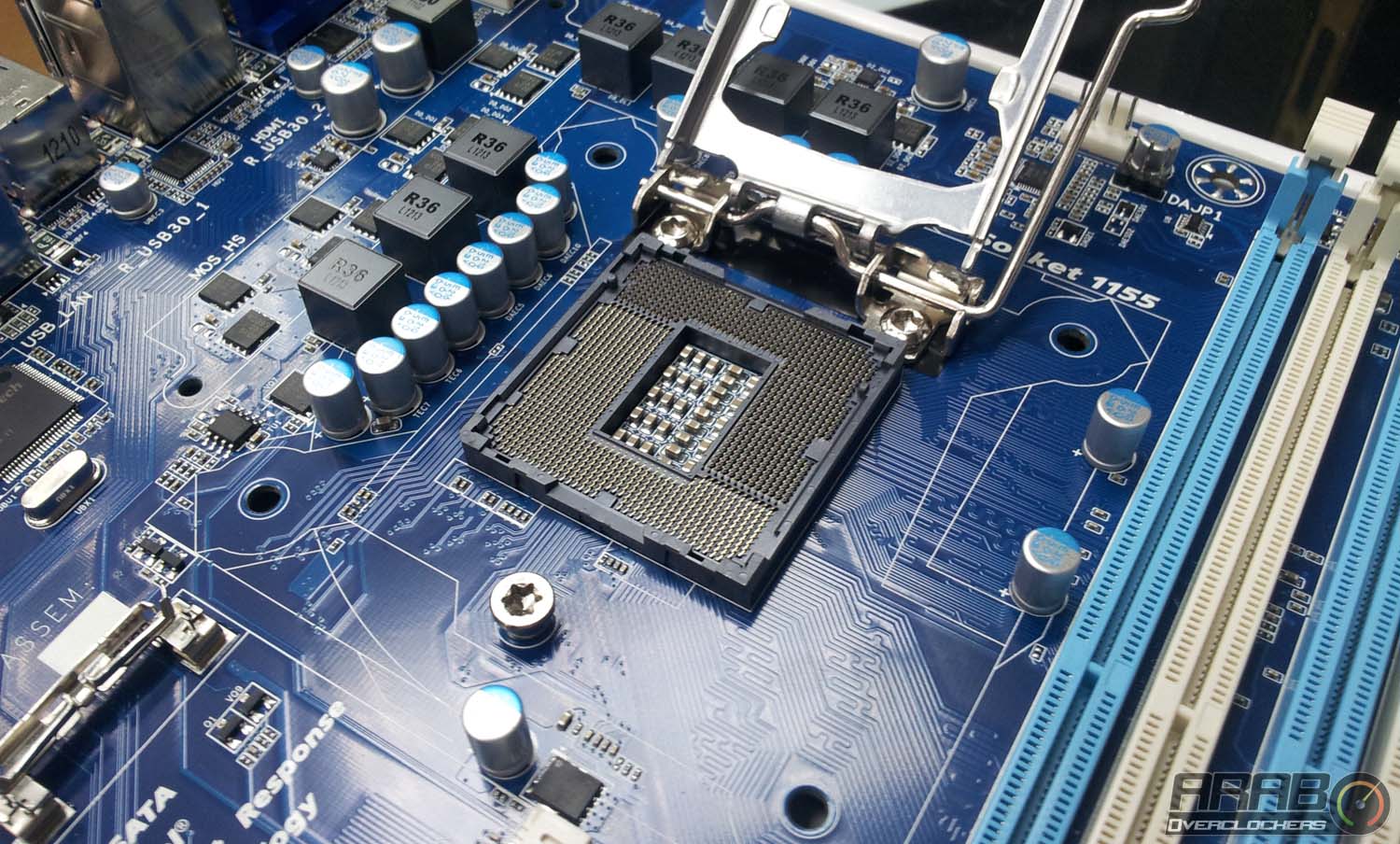

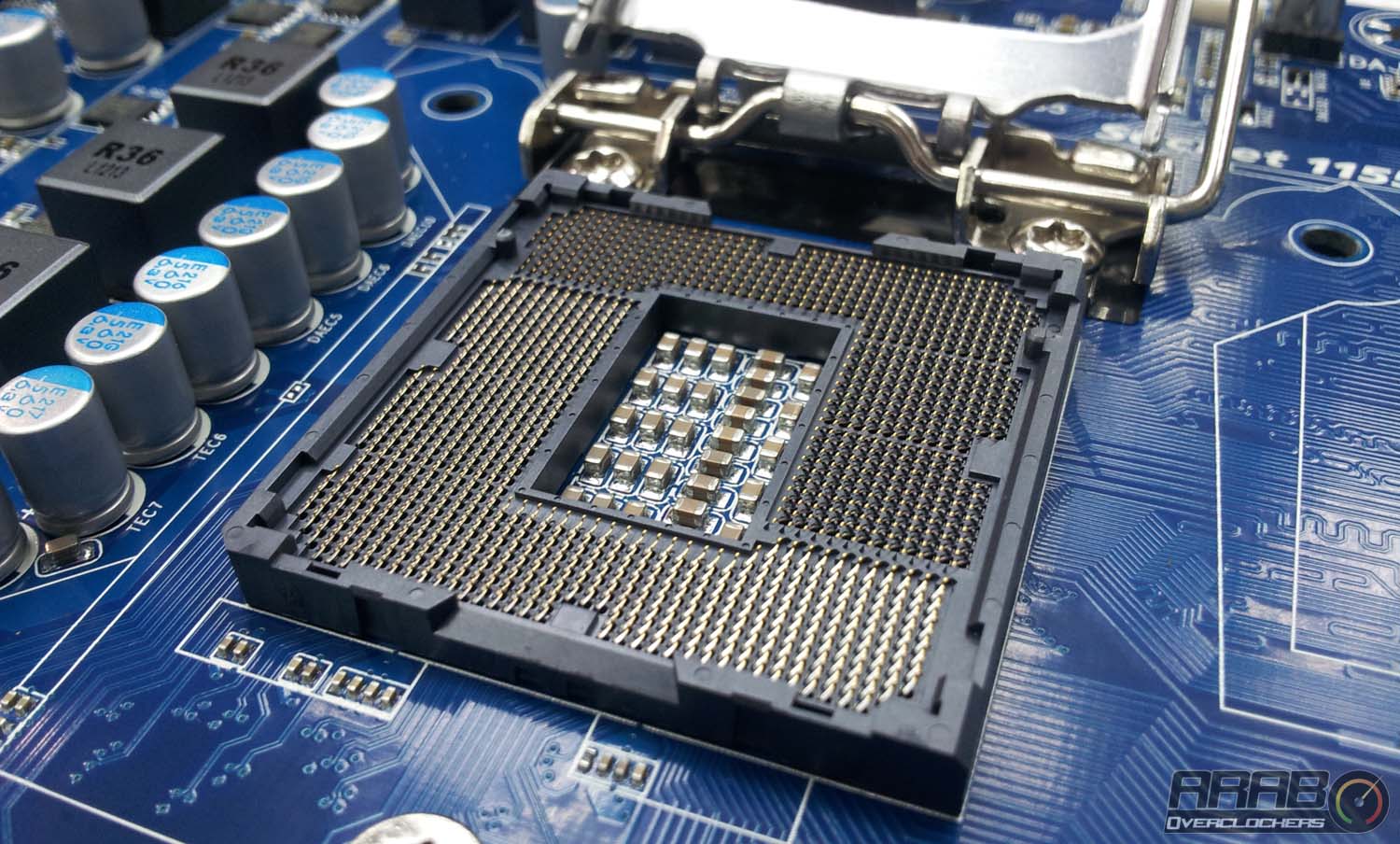

في الصورة السابقة يظهر لنا مقبس المعالج الجديد المزود ب 1155 ابرة (سن) ، وهو ينقص بسن واحد عن المقبس الذي سبقه 1156 . كما لا يمكن ابدا تركيب معالج بمقبس 1156 على هذا المقبس (هذا الخطأ يتلف المقبس تماما) . والجدير بالذكر ان شركة GIGABYTE راعت اثناء التصميم توسيع المنطقة حول المقبس حتى يتم تركيب المشتتات الاحترافية بسهولة دون ان تلاصق قطعة اخرى على اللوحة واتى هذا الامر لخلو اللوحة من المشتتات حول المعالج.
ونشير هنا بأن رقاقة H77 تقبل معالجات الجيل الجديد “Ivy Bridge” والجيل الاقدم “Sandy Bridge” اللذان يعملان على المقبس 1155 .

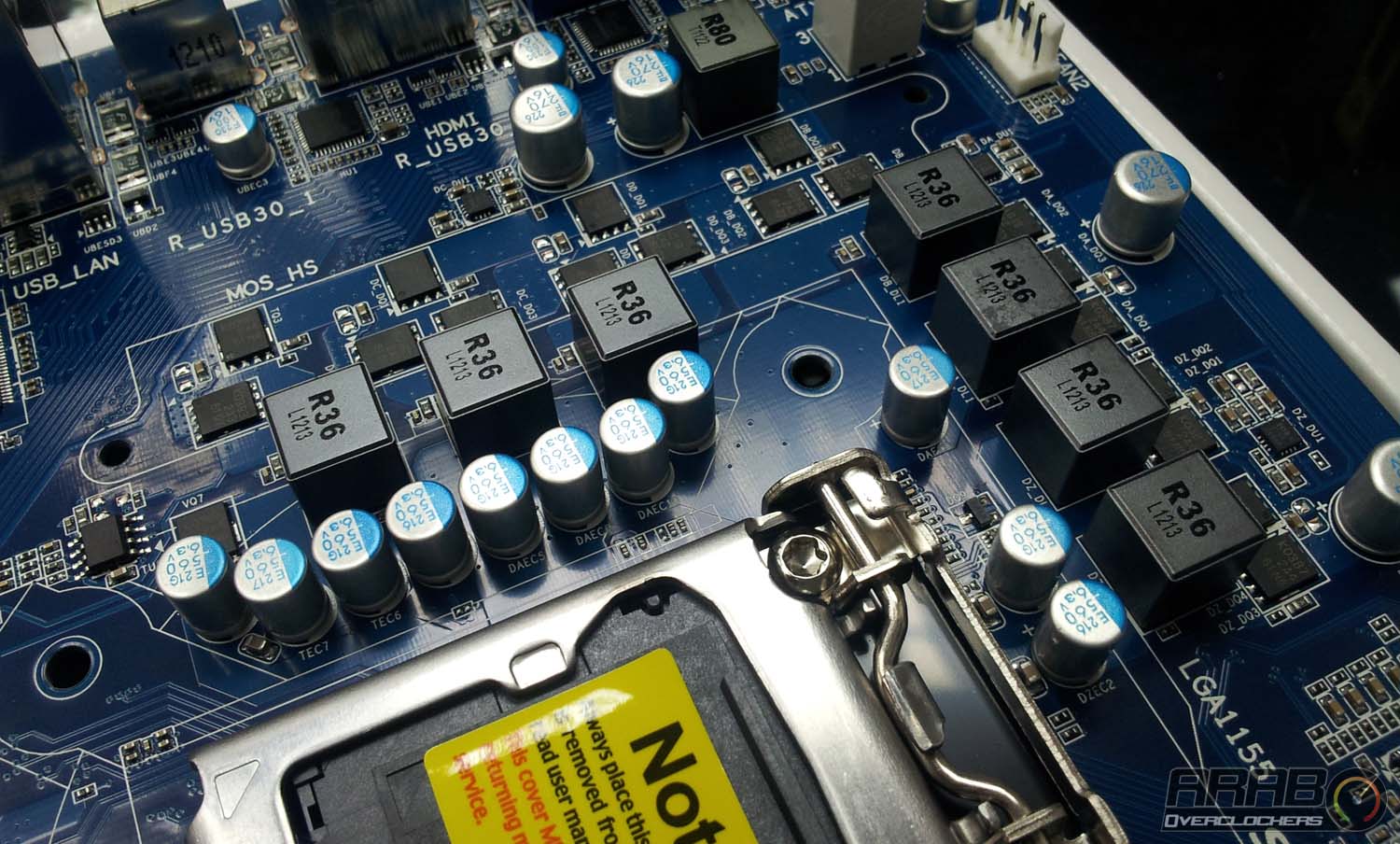

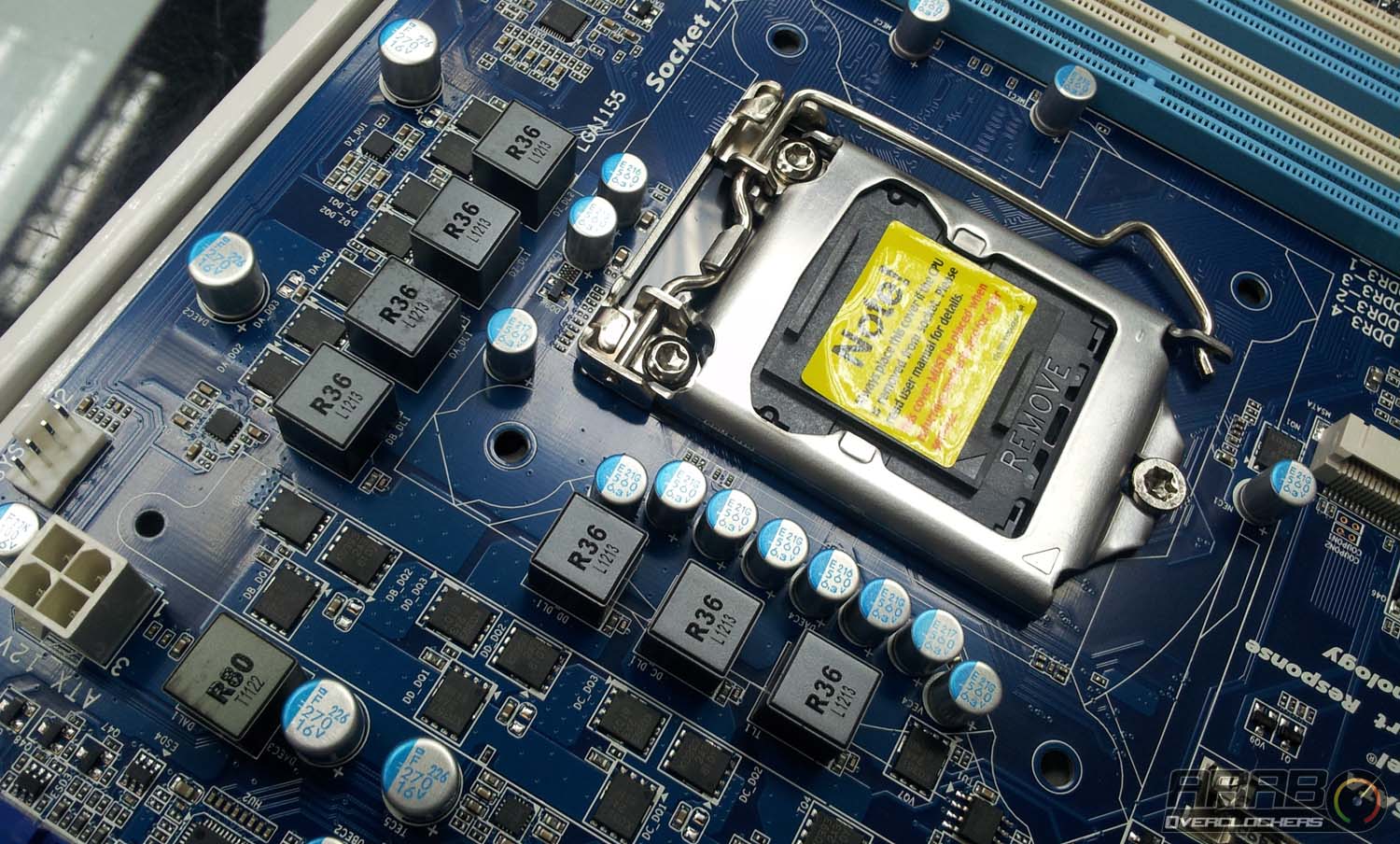

تظهر في الصورة بوضوح دوائر الطاقة للمعالج من مكثفات صلبة Solid Cap و SFC ، ولا نرى دوارئة طاقة متقدمة لان اللوحة غير مخصصة لكسر السرعة فهي موجهة للاستخدام المتوسط في المقام الاول ، و على الرغم من رخص سعر اللوحة وتصنيفها في الفئة المتوسطة فأننا نرى بأن جيجابايت استعانت بالمكثفات الصلبة Solid Cap مما يطيل من عمر اللوحة الافتراضي وفي نفس الوقت يحسن من الاستقرار الكامل للنظام في شتى ظروف العمل .

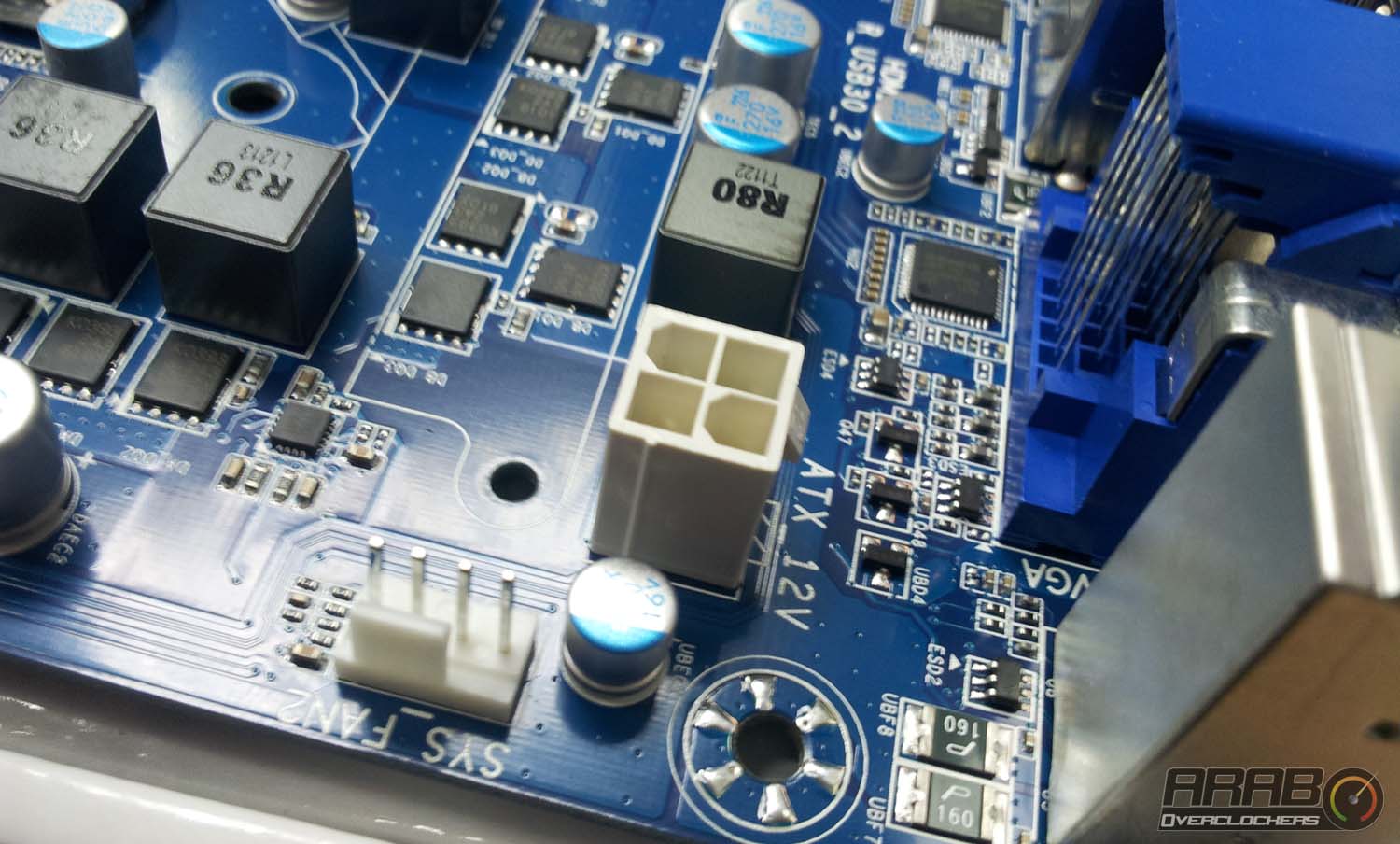

خلف المشتت مباشرة هناك مقبس تزويد المعالج بالطاقة 4 بن (ابر) وهو كافي لامداد معالجات جيل ساندي بريدج القديم وجيل ايفي بريدج بالطاقة الكافية للعمل بشكل مستقر .
