مراجعة اللوحة GIGABYTE H77-D3H

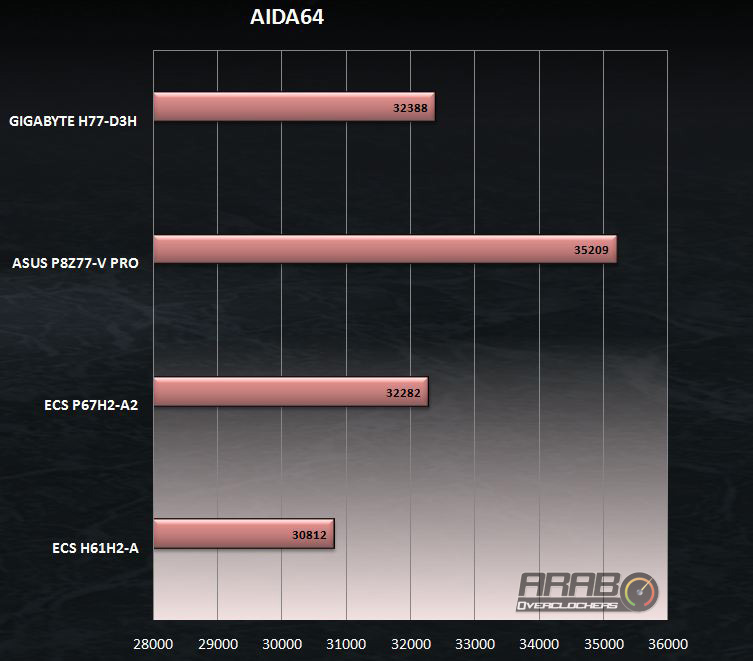

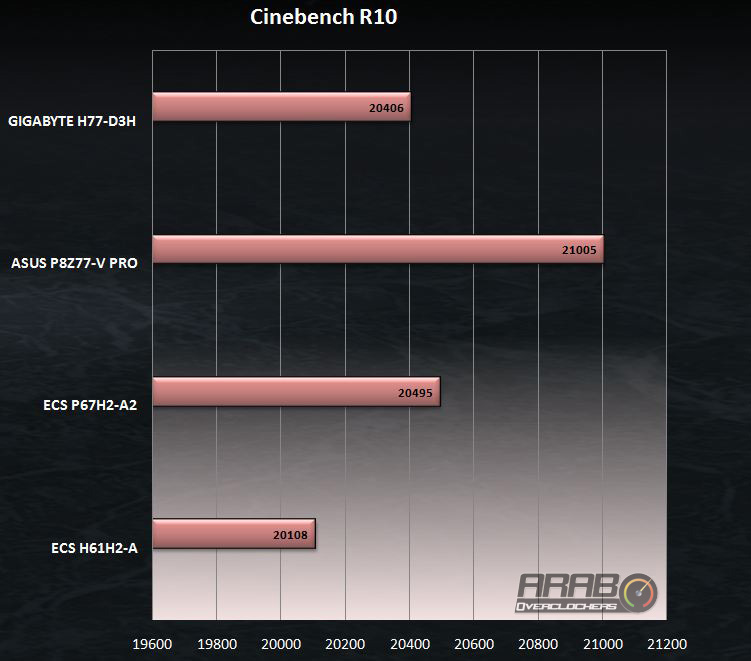

مع اطلاق انتل لمعالجات "Ivy Bridge" واستمرارها بتقديم اجيال مختلفة من شرائج اللوحات الام كشرائح "Z77" الموجهة للباحثين عن الاداء العالي من هذه المعالجات اطلقت الشركة ايضا شرائح "H77" لكي تغطى فئة كبيرة من المستخدمين الذي يبجثون عن الاداء الجيد الذي تقدمه عائلة المعالجات الجديدة مع مراعاة السعر ، ومن هنا ظهرت شرائح "H77" التي تقدم اداء قريب من شرائح "Z77" بسعر مناسب للجميع حيثعمدت الشركة الى التقليل من الاضافات التي لن يحتاج اليها المستخدم المتوسط. فهذه الفئة من المستخدمين لن تهتم كثيرا بعملية كسر السرعة الفائقة كما ينظر اليها المحترفون ، ولكنهم ما زالو قادرين على الحصول على الاداء الكامل من المعالجات الجديدة للاستمتاع بالعمل على التطبيقات والالعاب بدون اي نقص في الاداء. سوف يتمكن المستخدم ايضا من الحصول على القدرة الكاملة للمعالجة الرسومية الموجودة في معالجات انتل "Ivy Bridge" بالاضافة الى دعم الجيل الجديد من مقابس PCI-E 3 كما في الشرائح الاعلى مع USB 3.0 و SATA 3. نرجع مرة اخرى الى اللوحة التي بين يدينا اليوم وهي GIGABYTE H77-D3H التي تصنف في الفئة المتوسطة ولكن لم يمنع ذلك جيجابايت من حشدها ببعض الاضافات (سنتعرف عليها لاحقا) ، تدعم اللوحة الجيل القديم من معالجات انتل والمسمى “Sandy Bridge” وبالطبع الجيل الجديد من المعالجات “Ivy Bridge” وهذه النقطة تحسب لشركة انتل ، فالمستخدم لن يضطر لتغيير كامل المنصة اذا اراد تغيير المعالج او اللوحة الام . من مميزات اللوحة ان شركة جيجابايت طورت واجهة ال BIOS كثيرا وراعت فيها البساطة والسهولة واطلقتها تحت اسم GIGABYTE UEFI DualBIOS ، وقد عممت جيجابايت النظام الجديد في كل لوحاتها بدون استثناء، الواجهة الجديدة سوف تجعل اي مستخدم مهما اختلفت درجة خبرته قادرا على التعامل معها والوصول الى جميع الاعدادات بسهولة ويسر. الرسم التالي يوضح عمل شريحة H77 وكيفية معالجتها للبيانات والرقائق المرتبطة بها : كما ترون هذا هو مخطط شريحة H77 على لوحة جيجابايت يوضح كيفية ارتباط الشريحة بالمكونات الاخرى حولها وطرق معالجة الشريحة للمدخلات والمخرجات . والان دعونا نستعرض معكم اللوحة نفسها بداية من الصندوق الى اختبار الاداء ، فهيا بنا ! الجهة الامامية للصندوق وتحوي اسم اللوحة Gigabyte H77-D3H وشعار الشركة بالاضافة الي اهم مميزات اللوحة كدعمها لتقنيات 3D BIOS و 3D POWER بالاضافة الى خاصية Ultra Durable 4 التي تمنح المتانة لجسم اللوحة PCB بالاضافة الى احتواء اللوحة على شقوق PCI-E 3 من الجيل الثالث، والاضافة المثيرة هي مقبس mSATA المدمج على اللوحة (سنتناوله بالتفصيل لاحقا). الجهة الخلفية للصندوق تحتوي ايضا على اسم وموديل اللوحة بالاضافة الى صورة مصغرة بالاضافة الى بعض المميزات المضافة الى اللوحة لجعلها اكثر قدرة على التحمل والعمل بكفاءة ، كقدرتها على تحمل درجات حرارة عالية ، والقدرة على تحمل الرطوية بالاضافة الى القدرة على تحمل الارتفاع او الانخفاض المفاجئ في الطاقة . بالاضافة الى ان الشركة قامت بذكر جميع المميزات (حتى يكون المستخدم على علم بكل التفاصيل قبل الشراء). بعد اخراج ما بداخل الصندوق نجد محتويات الصندوق والاكسسورات التي تقدمها الشركة مع اللوحة . وتتكون المحتويات من التالي : اللوحة نفسها دليل التركيب السريع دليل المستخدم (مفصل) قرص التعريفات والبرامج لوحة خلفية لفتحات اللوحة الام عدد اربعة كابلات SATA 3 اثنان باللون الاسود واثنان باللون الازرق ملصق شعار GIGABYTE باللون الازرق (تستطيع وضعه اينما شئت) ها هي اللوحة بعد اخراجها من الصندوق تطل علينا بلونها الازرق (اللون المفضل لجيجابايت) مع اضافة اللون الازرق السماوي لشقوق التوسعة للذواكر بالاضافة الى PCIe وعدد من منافذ SATA، كما استعانت الشركة باللون الابيض في بقية شقوق التوسعة ومنفذا SATA عرضيان ، اما المشتت الوحيد على اللوحة فقد جاء كبيرا باللون الازرق وعليه شعار جيجابايت. تتسم اللوحة ببساطة ال PCB ووضوح كل المكونات المستخدمة فيها . اختارت الشركة مكثفات صلبة Solid CAP لاستخدمها كمكون اساسي مما يساعد في عملية كسر السرعة واطالة لعمر الاستخدام ، ليس هذا كل شئ فكل المكونات الداخلة في صناعة هذه اللوحة تعد من افضل واجود المكونات وقد كانت الشركة حريصة في هذا . وكما نلاحظ فإن اللوحة اتت في حجم ATX . اما الجهة الخلفية لللوحة ،لا يوجد الكثير للحديث عنه فاللون الازرق يكسو كل اللوحة وفهناك القطعة الحديدة شبه المربعة (من شركة FOXCONN) وهي المسئولة عن تثبيت مقبس المعالج ، كما تظهر بوضوح فتحات تثبيت اللوحة بداخل الصندوق (تسع فتحات) وهذا يبين الحجم اللوحة ، بالاضافة الى فتحات تثبيت المشتت فوق المعالج . في الصورة السابقة يظهر لنا مقبس المعالج الجديد المزود ب 1155 ابرة (سن) ، وهو ينقص بسن واحد عن المقبس الذي سبقه 1156 . كما لا يمكن ابدا تركيب معالج بمقبس 1156 على هذا المقبس (هذا الخطأ يتلف المقبس تماما) . والجدير بالذكر ان شركة GIGABYTE راعت اثناء التصميم توسيع المنطقة حول المقبس حتى يتم تركيب المشتتات الاحترافية بسهولة دون ان تلاصق قطعة اخرى على اللوحة واتى هذا الامر لخلو اللوحة من المشتتات حول المعالج. ونشير هنا بأن رقاقة H77 تقبل معالجات الجيل الجديد “Ivy Bridge” والجيل الاقدم “Sandy Bridge” اللذان يعملان على المقبس 1155 . تظهر في الصورة بوضوح دوائر الطاقة للمعالج من مكثفات صلبة Solid Cap و SFC ، ولا نرى دوارئة طاقة متقدمة لان اللوحة غير مخصصة لكسر السرعة فهي موجهة للاستخدام المتوسط في المقام الاول ، و على الرغم من رخص سعر اللوحة وتصنيفها في الفئة المتوسطة فأننا نرى بأن جيجابايت استعانت بالمكثفات الصلبة Solid Cap مما يطيل من عمر اللوحة الافتراضي وفي نفس الوقت يحسن من الاستقرار الكامل للنظام في شتى ظروف العمل . خلف المشتت مباشرة هناك مقبس تزويد المعالج بالطاقة 4 بن (ابر) وهو كافي لامداد معالجات جيل ساندي بريدج القديم وجيل ايفي بريدج بالطاقة الكافية للعمل بشكل مستقر . كما نرى فهناك اربعة شقوق مخصصة لتركيب الذواكر من نوع DDR3 ، تدعم خاصية Dual Channel (كما في الجيل الاقدم) ولكن هذه المرة تأتي بدعم تركيب شرائح ذاكرة بمجموع 64 جيجا لكل الشقوق . تأتي الشقوق باللونين (الابيض الازرق) للتسهيل على المستخدم حيت تركيب اطقم الذاكرة . واسفل شقوق الذواكر دائرة طاقة كاملة لامداد الذواكر بالطاقة ومساعدة المستخدم بالوصول بها الى اعلى ترددات تسمح بها الذواكر دون ان يكون هناك نقص في الامداد بالطاقة . وبالاسفل نجد مقبس تزويد اللوحة بالطاقة 24 بن (ابرة) ، وهذا المقبس معياري في جميع اللوحات الام. ونرى اعلى مقبس تزويد اللوحة بالطاقة منفذ USB 3 اضافي للتوصيل . شقوق التوسعة وتركيب البطاقات كما تظهر في الصورة من الاعلى الى الاسفل : شق PCI-E x1 من الجيل الثاني شق PCI-E x16 من الجيل الثالث شقين PCI-E x1 من الجيل الثاني على التوالي شق PCI-E x16 من الجيل الثالث شقان PCI 32Bit على التوالى هذا هو شقة mSATA الذي ذكرناه سابقا، ويمكن للمستخدم تركيب اقراص SSD الصغيرة، ويدعم المقبس تقنيات Intel Smart Response و Intel Rapid Start ، وحين تركيب قرص SSD على المقبس يتم تعزيز وتسريع اداء اللوحة، وسوف يلاحظ المستخدم ذلك في سرعة تشغيل الجهاز وسرعة تنفيذ الاوامر عند عمل النظام . تظهر في الصورة منافذ التوصيل الخلفية ، وتتكون من : منفذ PS/2 لتوصيل لوحة مفاتيح او فأرة (ماوس) اربعة منافذ USB 2.0 اربعة منافذ USB 3.0 منفذ HDMI للتوصيل بشاشة عرض منفذ DVI للتوصيل بشاشة عرض منفذ D-SUB للتوصيل بشاشة عرض منفذ RJ45 للتوصيل بالشبكة منفذ الصوت (وبه ستة فتحات “ اقنية”) مع منفذ رقمي اسم الشركة وموديل اللوحة مطبوع عليها Gigabyte H77-D3H، ومن ابرز المميزات والخواص لهذه اللوحة دعمها لتقنية CrossFire X الخاصة بتعدد بطاقات AMD فقلما نجد لوحة متوسطة بهذا السعر تحتوي على هذه الميزة . تحتوي اللوحة على ستة فتجات من الجيل الثالث SATA 3 /6Gb/s ، اعتقد كان يمكن اضافة فتحتان اضافيتان للحصول على سعة تخزين اكثر خصوصا وان حجم البيانات اخذ في الزيادة هذه الايام مما يضر المستخدم الى تركيب اقراص تخزين اضافية . رقاقة (شريحة) الصوت المدمجة في اللوحة هي VIA VT2021 ، متوافقة مع معايير الصوت العاملية . تدعم الشريحة ثمان قنوات صوتية . في الحقيقة لا اعلم لما لم تستعين الشركة برقاقة صوت من شركة Realtek ذات الاداء الافضل والمميز ؟! استعانت الشركة برقاقة شركة Etron موديل EJ168 للتحكم في منافذ USB 3.0 ، يطرأ على بالي الان بأن الشركة تقوم بخفض التكلفة بالاستعانة بمتحكمات ذات اداء اقل مما تستعين به الشركات المنافسة ! استخدمت الشركة شريحة ITE موديل IT8892E للتحكم في المرواح التي توصل في اللوحة مباشرة مع دعن لخاصية PWM ، بالاضافة الى ان الشريحة بها مستشعر وقارئ لدرجات الحرارة . كما تقوم بالتحويل من PCI-E x1 الى PCI 32Bit ، والتي تخدم ربط المسارات المتوازية “legacy parallel bus devices” بالجيل الاحدث الذي يعمل بواجهة “serial PCI Express” . في الصور اعلاه يظهر لنا مشتت جسر انتل الجنوبي والذي يتحكم في اغلب وظائف الادخال والاخراج على اللوحة بالاضافة الى عملية التحويل من ناقل الى اخر ، المشتت يتكون من لون واحد وهو الازرق المعدني مما يضفي الى اللوحة شخصيتها الخاصة بها ، وتم تصميم المشتت بطريقة تجعل الهواء المنتفق يلامس السطح والجوانب مباشرة مما يؤدي على برودة مادة الالومنيوم وبالتالي يتم تشتيت الحرارة على الشريحة اسفل منه . اسفل اللوحة نجد مجموعة كاملة من اسنان (ابر) التوصيل ، فهناك مقبس لتوصيل مقابس الصوت الامامية للصندوق مع مقبس SPDIF للصوت الرقمي ، وثلاث مقابس USB 2.0 (ست منافذ) ومقبس منفذ تسلسلي من نوع COM لتوصيل ملحق خارجي ايضا كمبرمجة الكامات وما شابهها . والمنافذ باللون الابيض على الجانب خاصة بتوصيل كابلات صندوق الحاسب (للتشغيل اعادة التشغيل وايضا انوار الحالة ). جميع المكثفات على اللوحة هي مكثفات صلبة Solid CAP وهي اطول عمرا من المكثفات العادية وافضل في تحملها لتقلبات الكهرباء . بالاضافة ان اللوحة تحتوي سماعة لحالة التشغيل. تعرض لنا الشركة نظرتها ومنظورها الخاص على مفهوم الـ UEFI BIOS الجديد…فهي تميز لوحاتها بواجهه خاصه جدا تميزها في طريقة العرض تسمى GIGABYTE- UEFI DualBIOS عند الولوج لل BIOS نجد انفسنا عن اول عنوان وهو M.I.T ومن خلال هذا التبويب نرى معلومات البيوس بالاضافة الى خيارات سرعة المعالج والذواكر والفولتية ، التي يمكن التحكم من خلالها في ضبط كل خيار على حدة . الاختيار الثاني في واجهة البايوس هو SYSTEM ، وبه معلومات عن اللوحة واصدارها واصدار البيوس بالاضافة الي امكانية تغيير اللغة ، وصبط الوقت والتاريخ . خيار BIOS Features ، ويمكن من خلاله تفعيل كلمة السر او تغييرها ، بالاضافة الى تشغيل او ايقاف بعض خيارات اللوحة والمعالج . خيار Peripherals ويسمح بالتحكم في جميع الطرفيات التي يتم وصلها باللوحة والتحكم في منافذ اللوحة كاملة . نجد هنا خيار Power Management الذي يتيح للمستخدم التحكم في خيارات الطاقة الخاصة باللوحة . واخيرا نصل الى بند Save & Exit والذي من خلاله نقوم بحفظ التعديلات ومن ثم الخروج . اختبارات الاداء حينما يتعلق الامر باللوحات فالجميع يعلم انه لا يوجد اختبار مخصص لها ، فجميع الاختبارات والبرامج الموجودة على الساحة تقوم بقياس المكونات التي تحملها اللوحة ، ويرجع امر اختيار او مفاضلة لوحة على اخرى الى المزايا التي تقدمها اللوحة بالاضافة الى الفئة المراد شرائها والقطع التي سوف تستخدم معها والكثير غير ذلك . تم اختبار ومقارنة اللوحة مع لوحات بشرائح Z77 و P67 و H61 بأستخدام معالج Intel Core i5-2500K المفتوح حتى نوضح الفروقات بين اجيال الشرائح المختلفة. يتم تنصيب نسخة جديده من نظام التشغيل بأخر التحديثات المتاحة ويتم أستخدام أحدث مشغلات للقطع المستخدمة وشرط ان تكون نهائية الاستخدام وليست نسخ بيتا لكن تم أستخدام البايوس الأفتراضي التي تأتي به اللوحة..ويتم مراعاة أستخدام أحدث الأصدارات من البرامج المستخدمة وقت عمل المراجعة يتم عمل كل اختبار مرتين على الاقل للتاكد من النتائج والوصول إلي المتوسط الصحيح لها . مواصفات جهاز الاختبار البرامج المستخدمة في الاختبار 3DMARK 2011 3DMARK VANTAGE PCMARK VANTAGE AIDA64 64Bit Cinebench R10 64Bit معمل FutureMark هو معمل متميز يضم مجموعة من المبرمجين العباقرة..فهم يقدمون لنا مجموعة ممتازه من برامج قياس الأداء منها من هو متخصص في قياس أداء قطع بعينها ومنها ما يقدم قياس عام للجهاز بأكمله وفي أكثر من شق مختلف اولا :برنامج 3DMARK 2011 اختبار 3DMARK 2011 الشامل ثانيا : 3DMark Vantage اختبار 3DMark Vantage الشامل ثالثا : اختبار PCMark Vantage الشامل رابعا : اختبار AIDA64 هو برنامج شامل لأختبارات كثيرة وفريده ومتميزه للوقوف على مستوى الأداء الفعلي للجهاز وما تستطيع أجزاءه أن تقدم لنا ويتميز البرنامج بتقديمه أدوات قوية للأختبار لمثل (المعالج – الذواكر – البطاقات الرسومية – وحتى وسائط التخزين) ويتميز أيضا بعرضه لكل مواصفات القطع السابق ذكرها بمنتهى الدقه وكذلك درجات الحرارة والفولتيات المستخدمة بأختصار هو برنامج شامل لكل من يود معرفة قوة جهازه بشكل مفصل، وسنستخدم هنا اختبار CPU Queen الاشهر فقط . خامسا : اختبار Cinebench R10 الخاتمة هذه هي ثاني اللوحات التي تصل الى معملنا من شركة GIGABYTE وثاني اللوحات الداعمة لمعالجات Intel الجديدة المسماة Ivy Bridge ، اللوحة كانت تماما كما توقعنا من جيجالابت بدابة من التغليف انتهائا بسهولة الاستخدام والتشغيل ، فاللوحة تتسم بجودة الصناعة التي سوف نتأكد منها فور اخرجها من العبوة بالاضافة الى قدرتها على العمل مع معالجات ايفي بريدج وساندي بريدج سواء كان المعالج من الفئة الابتدائية او العليا ، ولكن لا انصح المستخدم بشراء معالج فئة عليا لها، فهذه اللوحة مخصصة للاجهزة محدودة الميزانية وتعطى اداء جيد جدا حين استخدامها لهذا الغرض. دعم اللوحة تعدد البطاقات الرسومية في وضعية CFX من AMD وهو امر جيد هذه الايام للحاجة الى معالجة رسومية اكبر في الالعاب وبعض التطبيقات ولكن افتقارها الى دعم SLI من Nvidia امر محزن ويجب على الشركة اعادة النظر في اضافة الدعم لتركيب اكثر من بطاقة من Nvidia . كما تتميز اللوحة بوجود كمية كبيرة من منافذ USB 2.0 , USB 3.0 بالاضافة الى ستة منافذ SATA 6GB/s (ولو كنا نرى ان عدد المنافذ هذا قليل)، وانعدم تماما وجود منافذ eSATA. وعند اختبار اللوحة كما رأيتم كان ادائها قريبا من اداء لوحات الفئة العليا التي تحمل شرائح Z77 ونستطيع القول بأن الاداء كان مساويا للوحات الجيل الاقدم بشرائح P67، وكان الاداء اعلى من اللوحات بشرائح H61 بالطبع ، ونستطيع القول بأن ادائها العام اعلى من المتوسط ، كذلك لن يتمكن المستخدم من كسر السرعة بشكل كبير على هذا اللوحة بل سيعتمد على تقنية Intel Turbo التي تقوم بزايد سرعة المعالج لحد معين (يختلف من معالج الى اخر) ، ولا اعتبر هذا عيبا في اللوحة فكما ذكرت من قبل فأن اللوحات بشرائح H77 موجهة للمستخدم المتوسط والاجهزة المكتبية بدون التقليل في الاداء، فسوف يحصل المستخدم على اداء المعالجات كاملا بصرف النظر عن كسر السرعة. وباهتمام الشركة باضافة منفذ mSATA لتركيب اقراص Micro SSD لتعزيز اداء اللوحة وسرعتها سوف يلاحظ المستخدم فعليا وعمليا الفرق في السرعة. كما ان واجهة GIGABYTE- UEFI DualBIOS المعدلة والمحسنة من قبل جيجابايت سوف تنال اعجاب المستخدم بدون ادنى شك ، فالواجهة تتسم بالسهولة والبساطة في التعامل وفي نفس الوقت القوة في التحكم بكل تفصيل صغيرا كان او كبير من خلال عدد من النوافذ في منظر جميل وهادئ . كما رأيتم قمنا بمقارنة اللوحة مع لوحة ASUS P8Z77-V PRO و ECS P67H2-A2 Black Deluxe و ECS H61H2-A لا لنعلم جودة واداء لوحة جيجابايت فهذا امر مفروغ منها بل لنرى هل هناك فرق كبير في الاداء بين لوحات انتل من اربعة شرائح لاجيال مختلفة H77 و Z77 و P67 و H61 فهل كان الاداء من وجهة نظركم يستحق تغيير المنصة الان؟! سنترك الاجابة لكم بعد ان رأيتم الارقام وهي تتحدث عن نفسها . لوحة Gigabyte H77-D3H تمثل اضافة جديدة في الاسواق بشكل عام وستحظى بالقبول من قطاع كبير من المستحدمين الباحثين عن الاداء الثابت المستقر بميزانية متوسطة وفي نفس الوقت فانهم سيصبحون من ممتلكي احدث اجيال لوحات ومعالجات انتل ، ولكني كنت افضل ان تقوم شركة جيجابات باضافات المزيد من الاكسسورات فلا يكفي اربعة كابلات SATA فقط هذه الايام ، وكان يجب على الشركة اضافة تقنية اتصال لاسلكي سواء عبر Wi-Fi او Bluetooth ، وتتوفر اللوحة بسعر 130 دولار في الاسواق العالمية و 790 جنيها في السوق المصري . التقييم النهائي المزايا دعم تعدد البطاقات الرسومية في وضعية CFX اداء ثابت تحت مختلف ظروف التشغيل واجهة ال UEFI BIOS سهلة الاستخدام وجود عدد جيد من شقوق التوسعة العيوب عدم وجود اي حل للاتصال اللاسلكي قلة الاكسسورات المرفقة سعر مرتفع نوعا ما رأي المحرر لايوجد منتج كامل ، وربما يعتبر البعض ما نراه عيبا ليس كذلك ، وربما ما نراه ميزة لا يمثل اهتمام للمستخدم . ولكن اثناء اختبارنا لللوحة لوقت كان ادائها اكثر من جيد ولم نواجه اي مشكلة اطلاقا منذ بداية التركيب والتشغيل وكان النظام مستقرا تماما ، مع ملاحظة ان السرعة التي لاحظنها عند تشغيل اي تطبيق او لعبة او حتى التعامل مع ملفات الفيديو كانت ملحوظة بشكل كبير خصوصا في برامج الضغط والتحويل ، كل هذه العوامل جعلتنا نحرص على منح اللوحة جائزة خيار المحررين (Editor’s Choice) . شكر خاص لشركة GIGABYTE لتقديم تلك العينه لعمل مراجعة عليها Special thanks to GIGABYTE to provide this sample for a review لمزيد من المعلومات، يرجى زيارة موقع شركة GIGABYTE على الرابط التالي www.gigabyte.com
