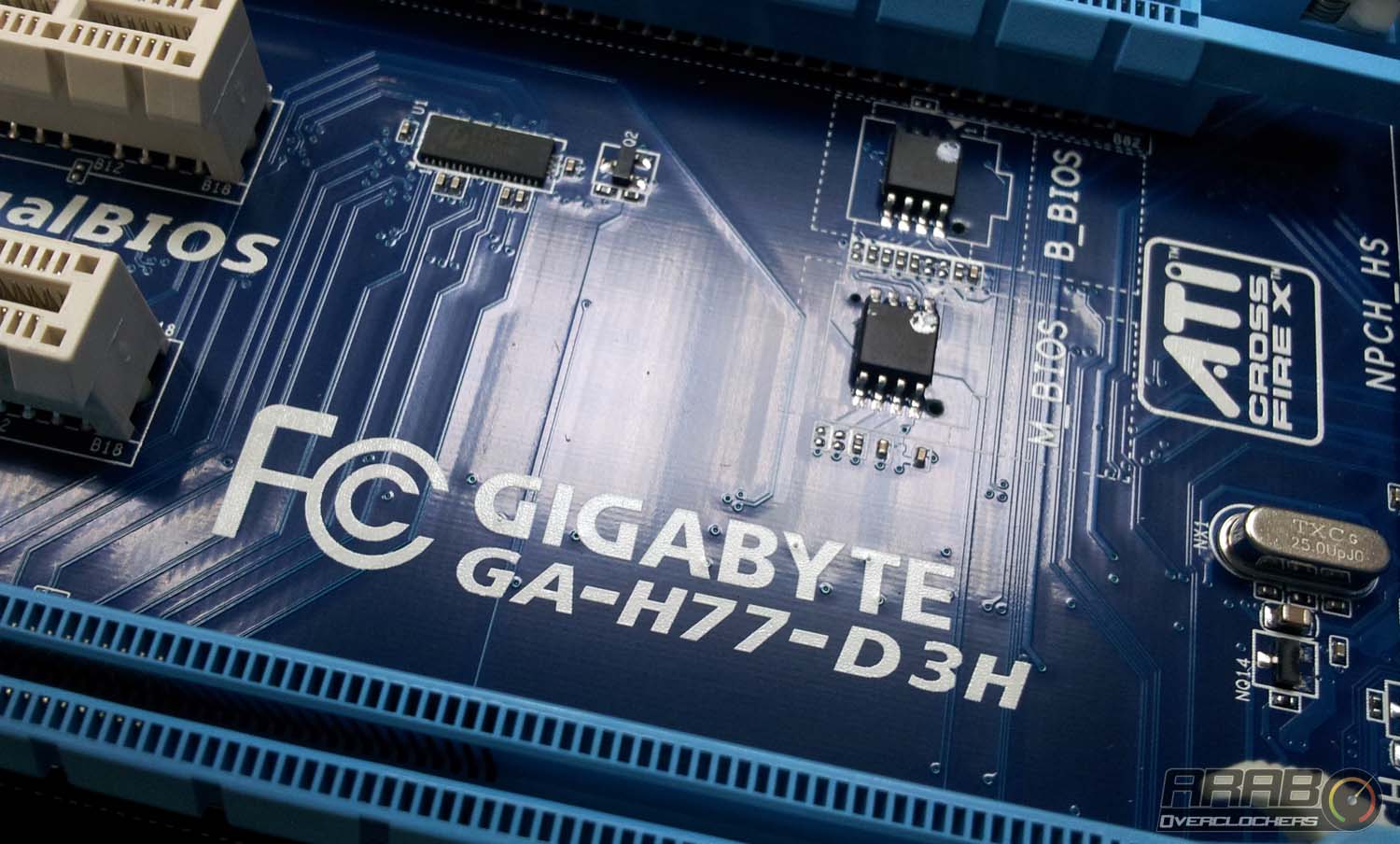

اسم الشركة وموديل اللوحة مطبوع عليها Gigabyte H77-D3H، ومن ابرز المميزات والخواص لهذه اللوحة دعمها لتقنية CrossFire X الخاصة بتعدد بطاقات AMD فقلما نجد لوحة متوسطة بهذا السعر تحتوي على هذه الميزة .

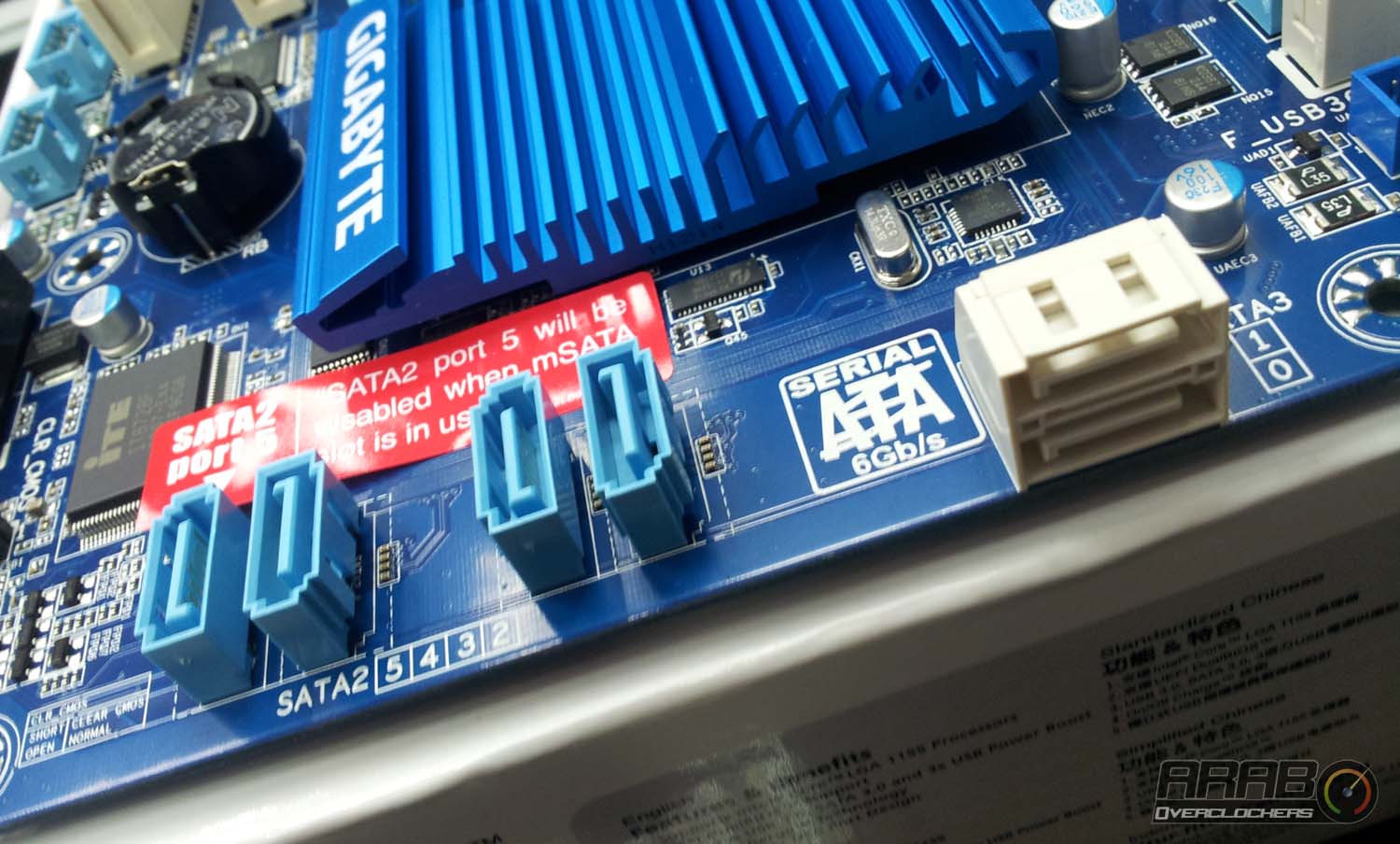

تحتوي اللوحة على ستة فتجات من الجيل الثالث SATA 3 /6Gb/s ، اعتقد كان يمكن اضافة فتحتان اضافيتان للحصول على سعة تخزين اكثر خصوصا وان حجم البيانات اخذ في الزيادة هذه الايام مما يضر المستخدم الى تركيب اقراص تخزين اضافية .

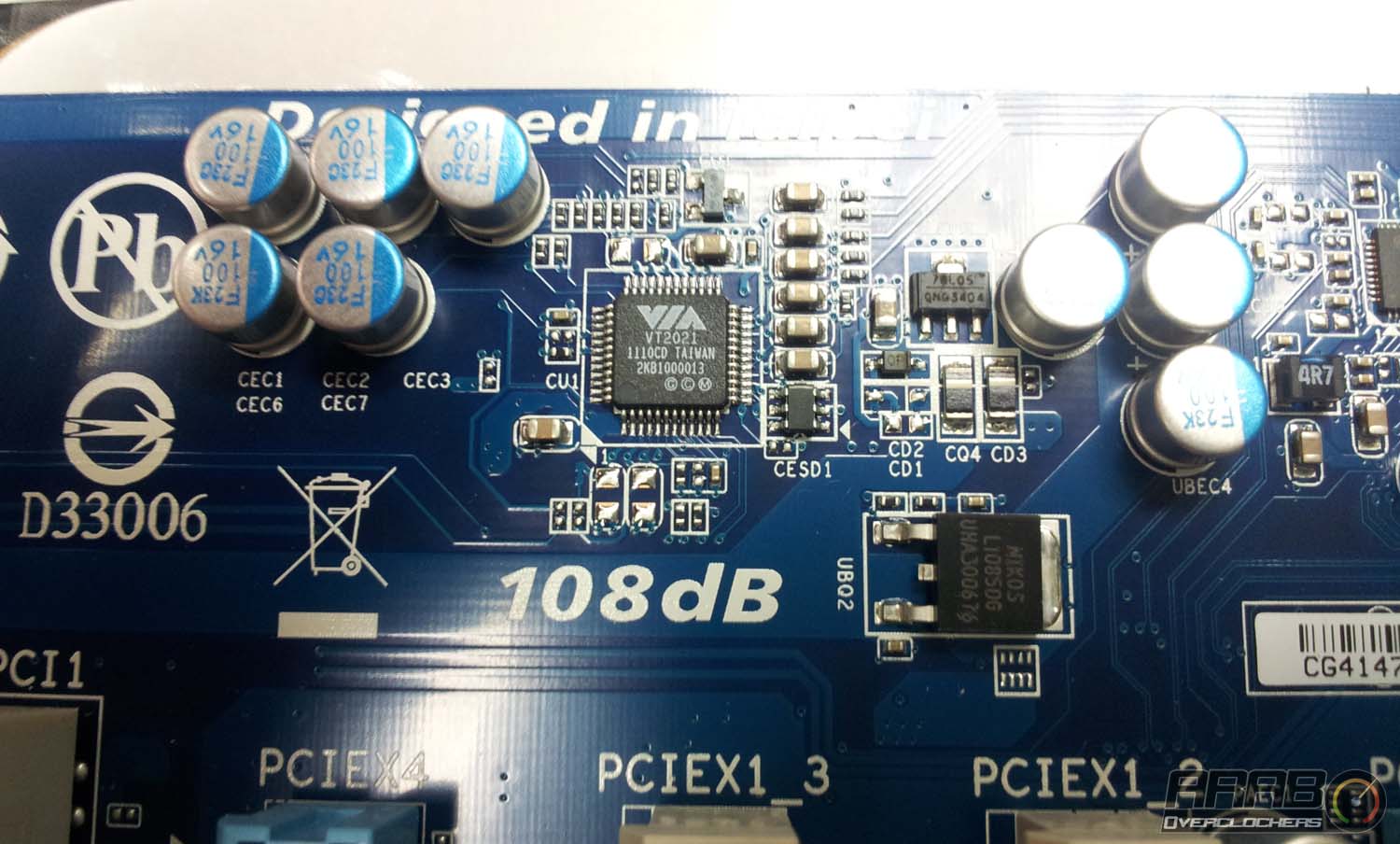

رقاقة (شريحة) الصوت المدمجة في اللوحة هي VIA VT2021 ، متوافقة مع معايير الصوت العاملية . تدعم الشريحة ثمان قنوات صوتية . في الحقيقة لا اعلم لما لم تستعين الشركة برقاقة صوت من شركة Realtek ذات الاداء الافضل والمميز ؟!

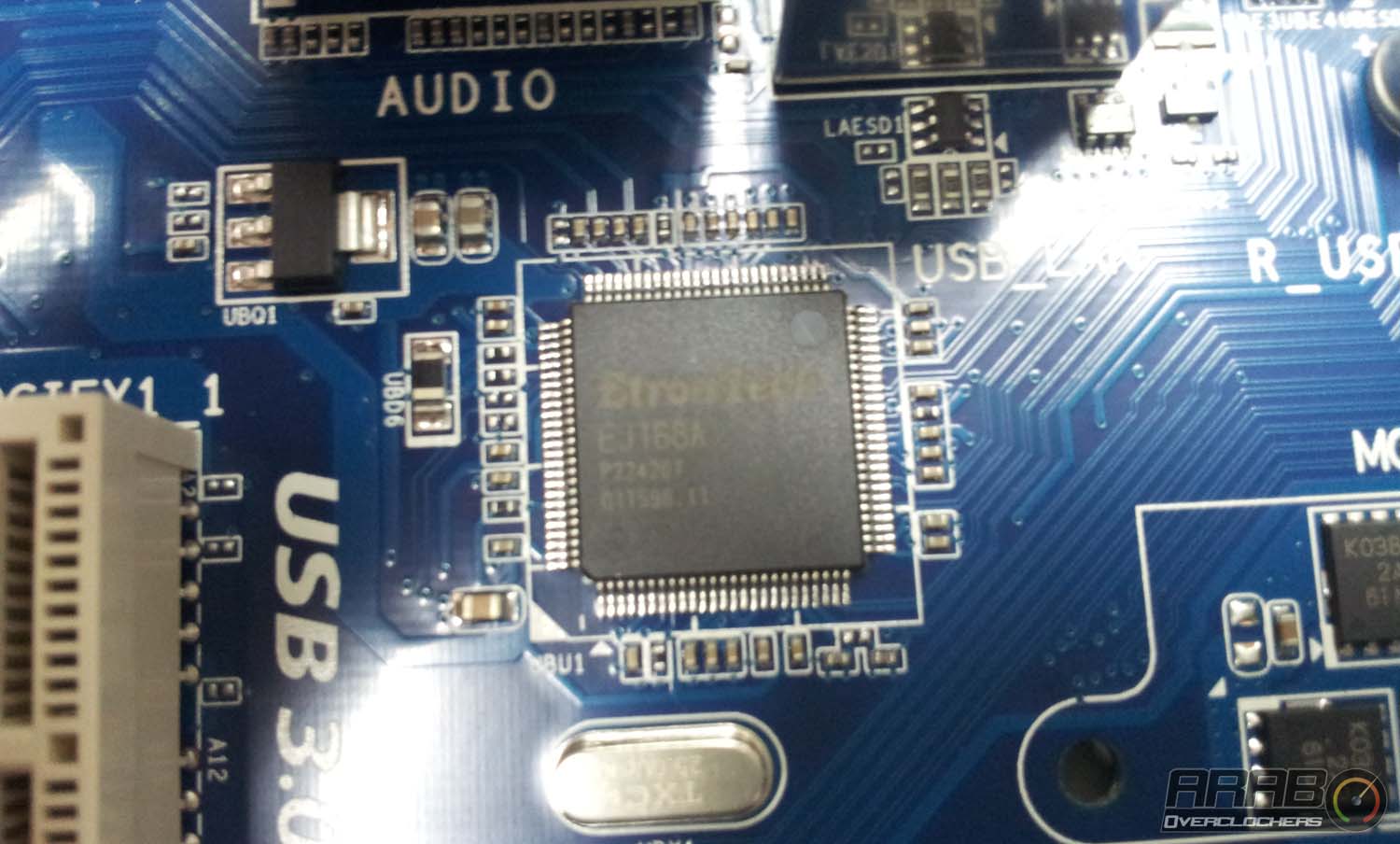

استعانت الشركة برقاقة شركة Etron موديل EJ168 للتحكم في منافذ USB 3.0 ، يطرأ على بالي الان بأن الشركة تقوم بخفض التكلفة بالاستعانة بمتحكمات ذات اداء اقل مما تستعين به الشركات المنافسة !

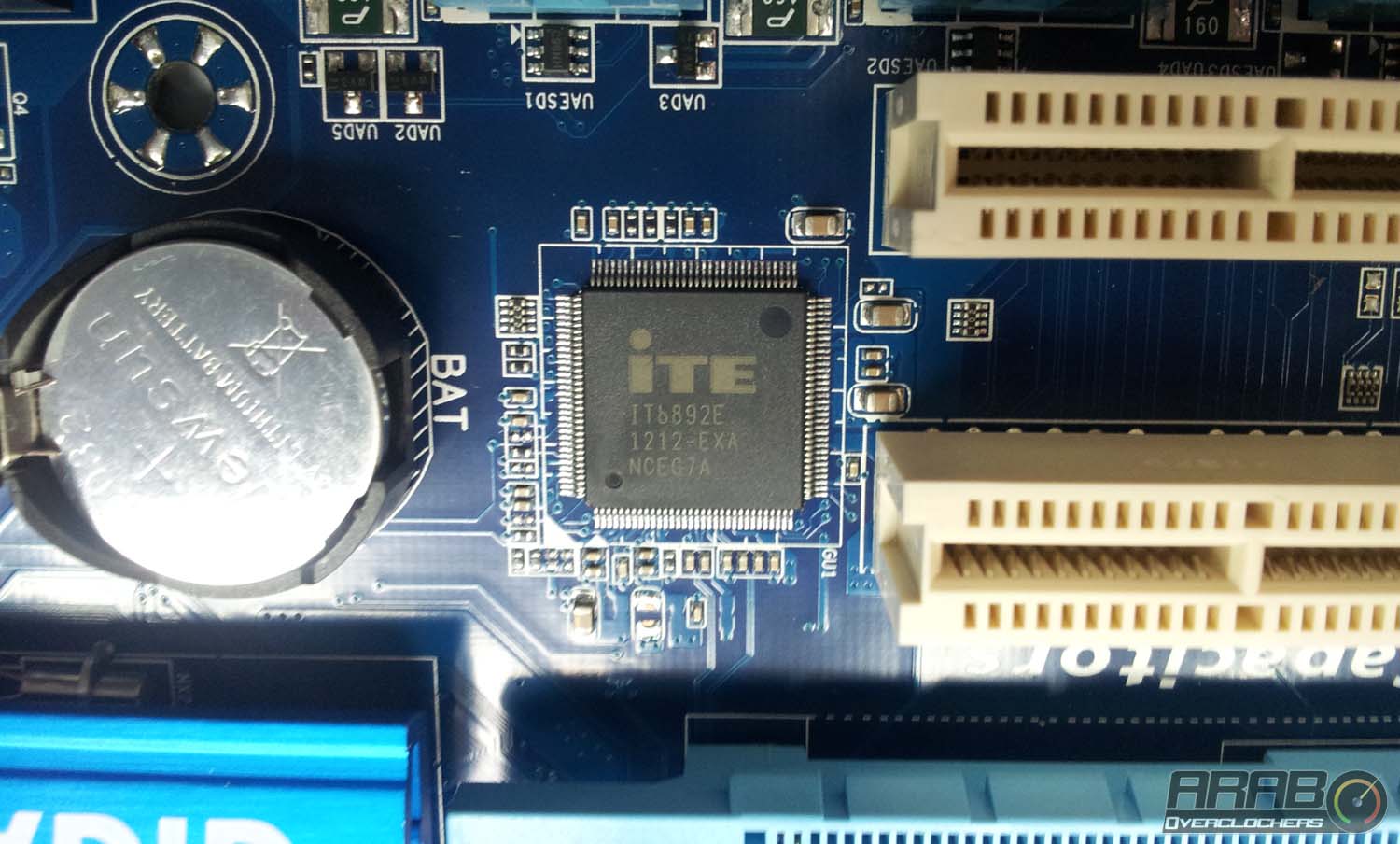

استخدمت الشركة شريحة ITE موديل IT8892E للتحكم في المرواح التي توصل في اللوحة مباشرة مع دعن لخاصية PWM ، بالاضافة الى ان الشريحة بها مستشعر وقارئ لدرجات الحرارة . كما تقوم بالتحويل من PCI-E x1 الى PCI 32Bit ، والتي تخدم ربط المسارات المتوازية “legacy parallel bus devices” بالجيل الاحدث الذي يعمل بواجهة “serial PCI Express” .

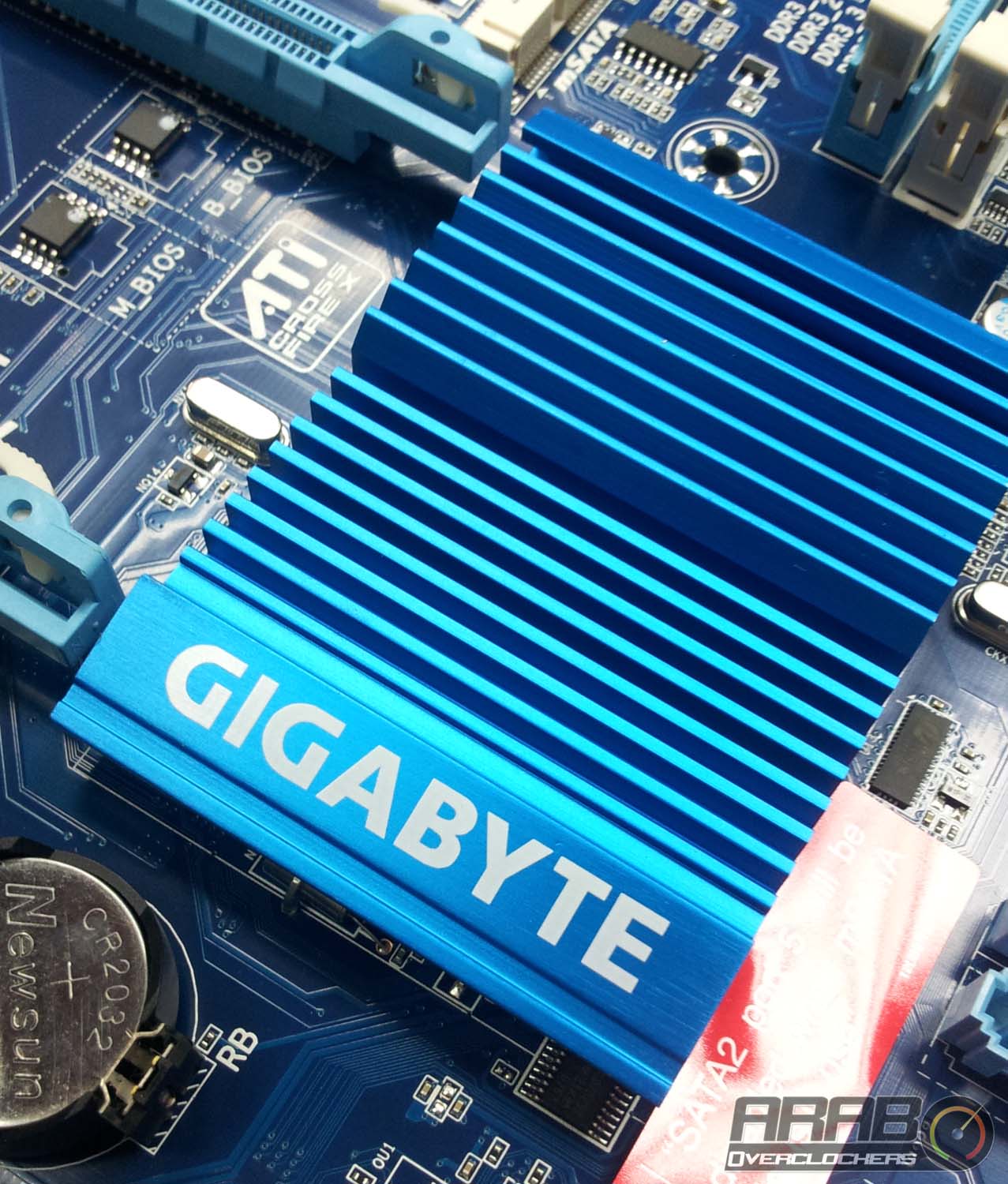

في الصور اعلاه يظهر لنا مشتت جسر انتل الجنوبي والذي يتحكم في اغلب وظائف الادخال والاخراج على اللوحة بالاضافة الى عملية التحويل من ناقل الى اخر ، المشتت يتكون من لون واحد وهو الازرق المعدني مما يضفي الى اللوحة شخصيتها الخاصة بها ، وتم تصميم المشتت بطريقة تجعل الهواء المنتفق يلامس السطح والجوانب مباشرة مما يؤدي على برودة مادة الالومنيوم وبالتالي يتم تشتيت الحرارة على الشريحة اسفل منه .

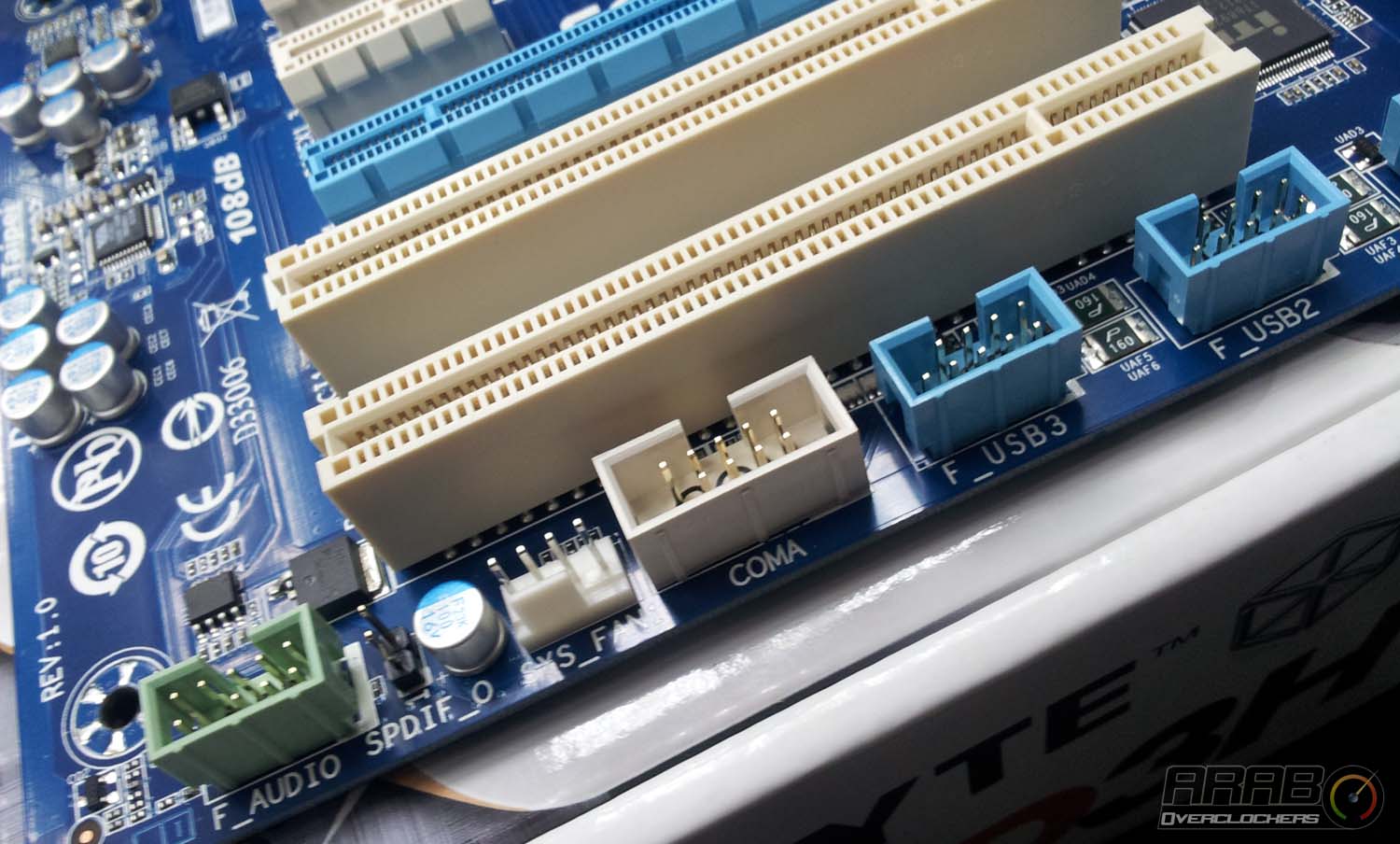

اسفل اللوحة نجد مجموعة كاملة من اسنان (ابر) التوصيل ، فهناك مقبس لتوصيل مقابس الصوت الامامية للصندوق مع مقبس SPDIF للصوت الرقمي ، وثلاث مقابس USB 2.0 (ست منافذ) ومقبس منفذ تسلسلي من نوع COM لتوصيل ملحق خارجي ايضا كمبرمجة الكامات وما شابهها . والمنافذ باللون الابيض على الجانب خاصة بتوصيل كابلات صندوق الحاسب (للتشغيل اعادة التشغيل وايضا انوار الحالة ).
جميع المكثفات على اللوحة هي مكثفات صلبة Solid CAP وهي اطول عمرا من المكثفات العادية وافضل في تحملها لتقلبات الكهرباء . بالاضافة ان اللوحة تحتوي سماعة لحالة التشغيل.
