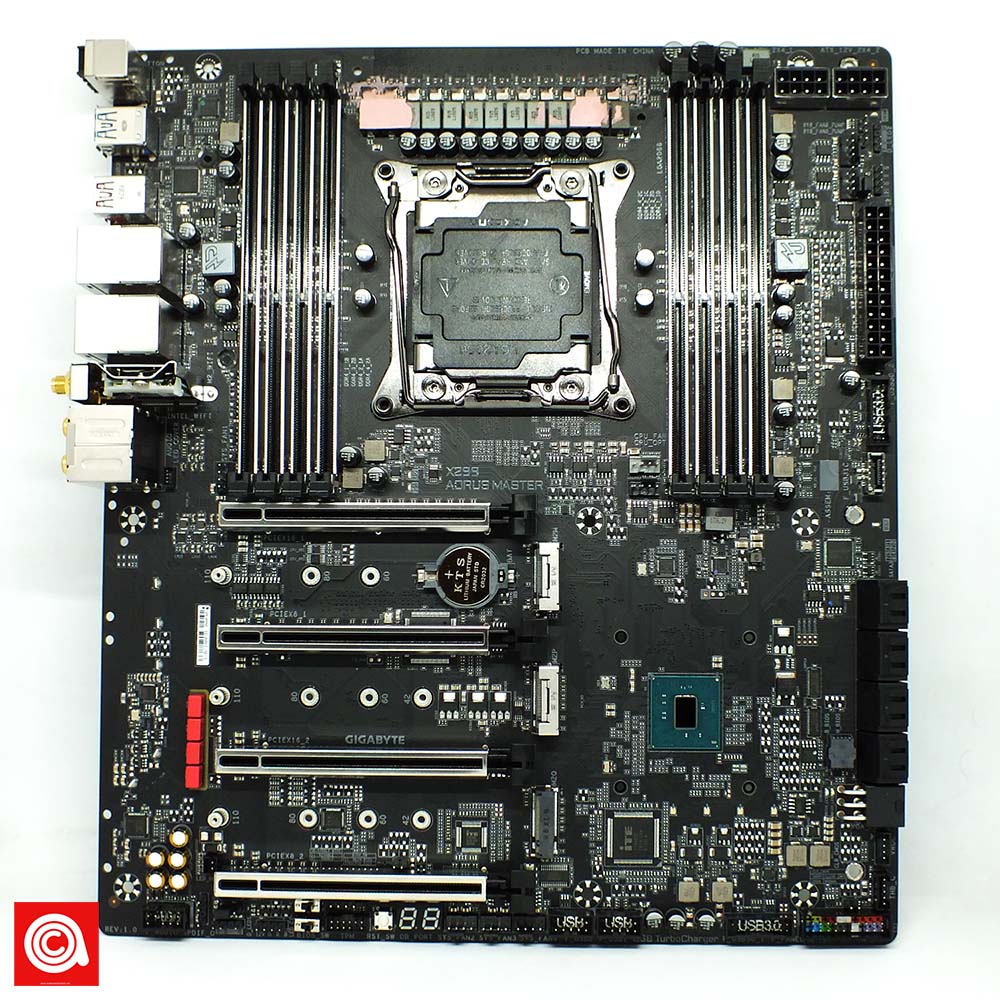

ها هي لوحة X299 Aorus Master عارية بدون المشتتات، ويظهر لنا اجادة جيجابايت في صنعها.

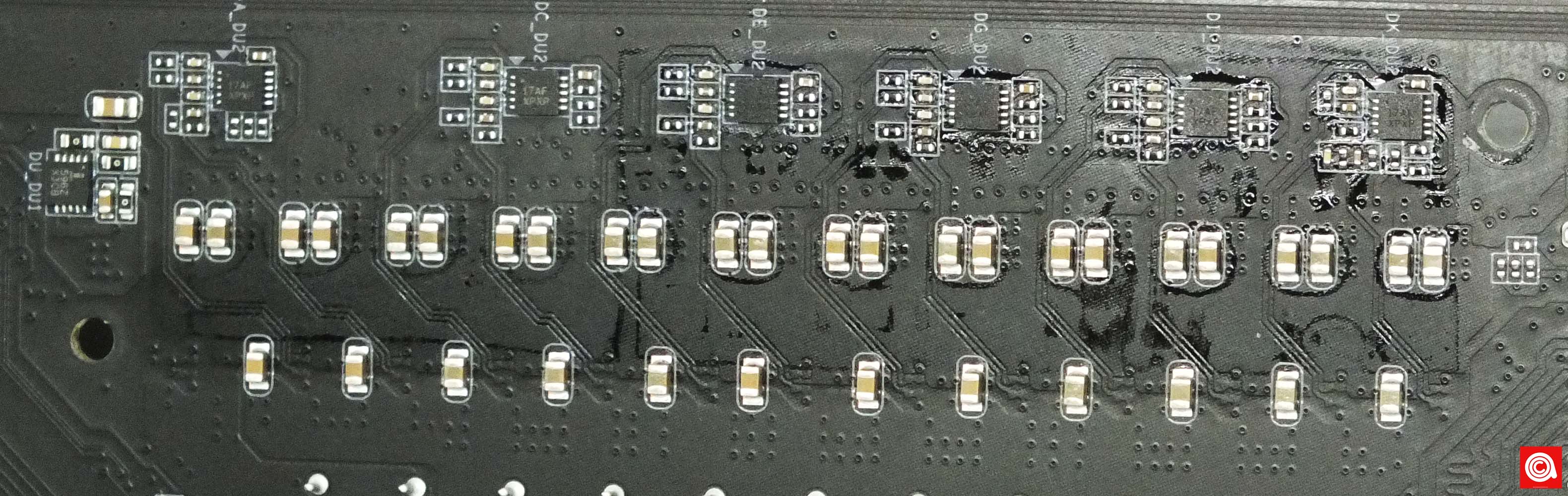

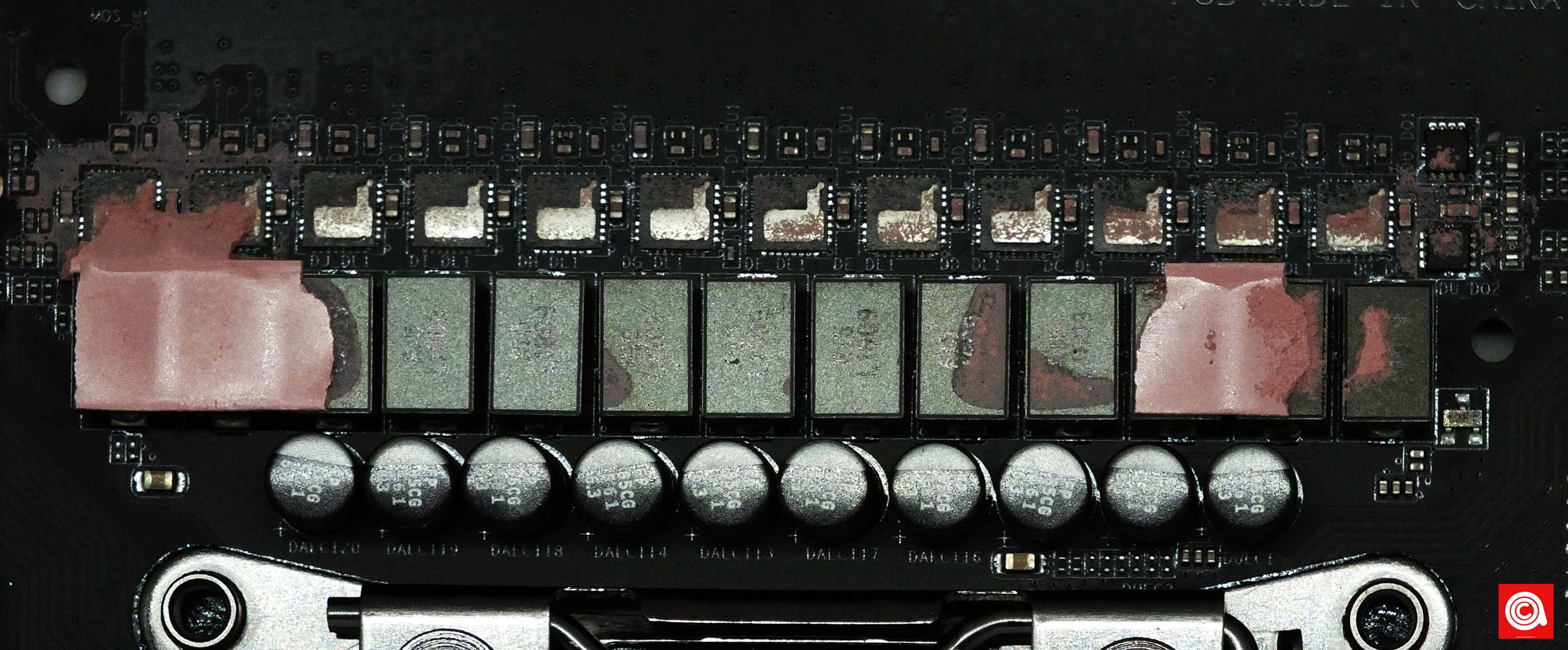

لقد لقد غيرت الشركة مراحل الطاقة لهذه اللوحة من وحدة تحكم PWM حقيقية ذات 8 مراحل و VRM مع مراحل طاقة 50A إلى 12 مرحلة (6 تضاعف بشكل صحيح إلى 12) مع مراحل طاقة 60A. وهذا هو أكثر مضاعفة لقدرة الإخراج يمكن الحصول عليه من ال MOSFETs. وحدة التحكم PWM الرقمية ISL69138 من Intersil في تكوين مرحلة 6 + 1. مرحلة ال 1+ لـ VCCSA تقع في الجهة الخلفية للوحة وهي مدعمة بمشتت حراري كذلك. كل مرحلة من مراحل الطاقة تستخدم مرحلة الطاقة الذكية ISL99227، والتي تبلغ 60A، وتحتوي على مستشعرات داخلية لدرجة حرارة، وتوفر الشركة التبريد من المناسب لها من الجهة الامامية والخلفية.

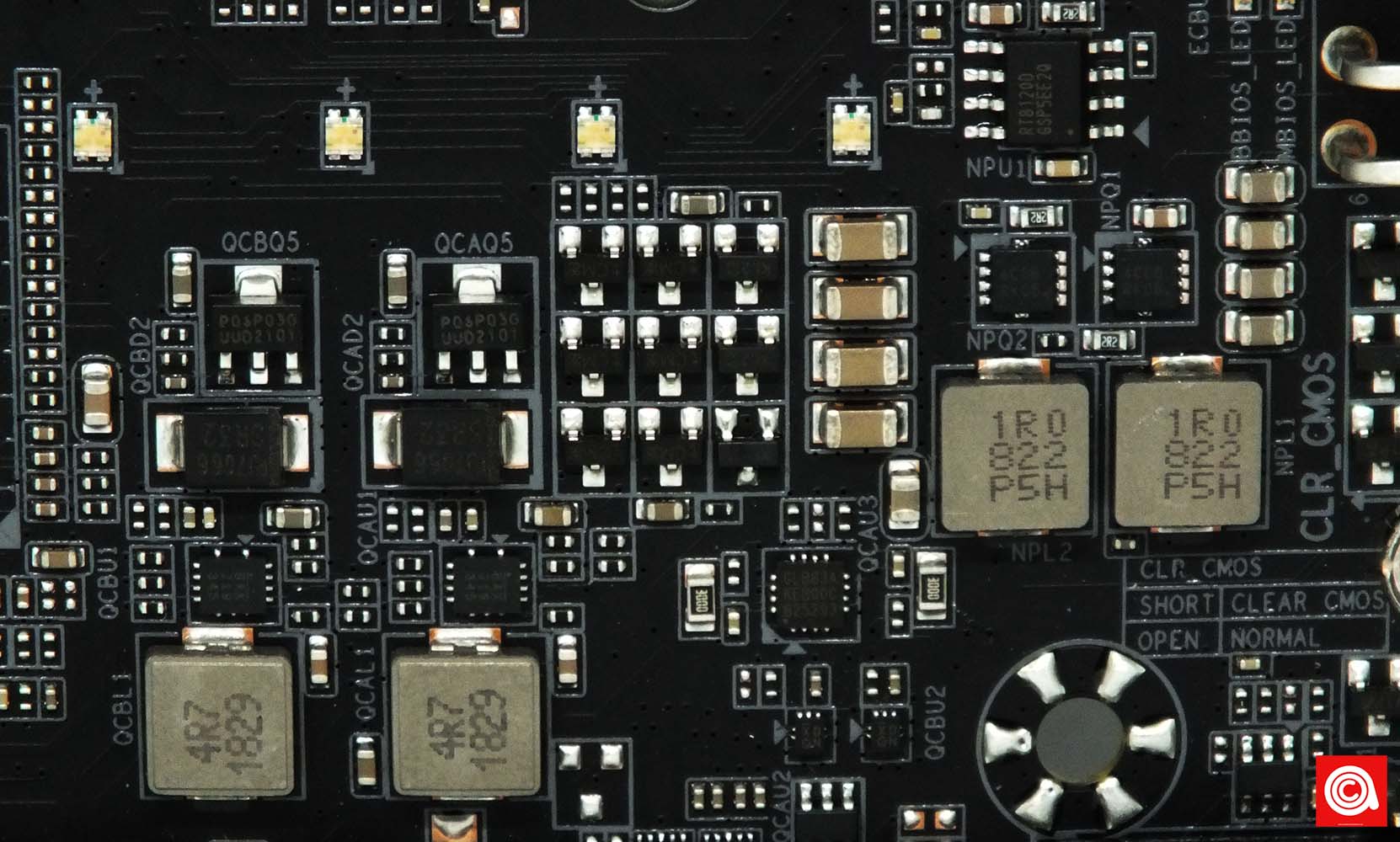

تستخدم كل VRM للذاكرة وحدة ISL69133 باربعة مراحل (يمكن أن تكون 2 + 2 أو حتى 3 + 1) مع وحدة تحكم PWM الرقمية جنبا إلى جنب مع مرحلتين ذكيتين 60A Intersil ISL99227، كما هو الوضع مع دائة المعالج.

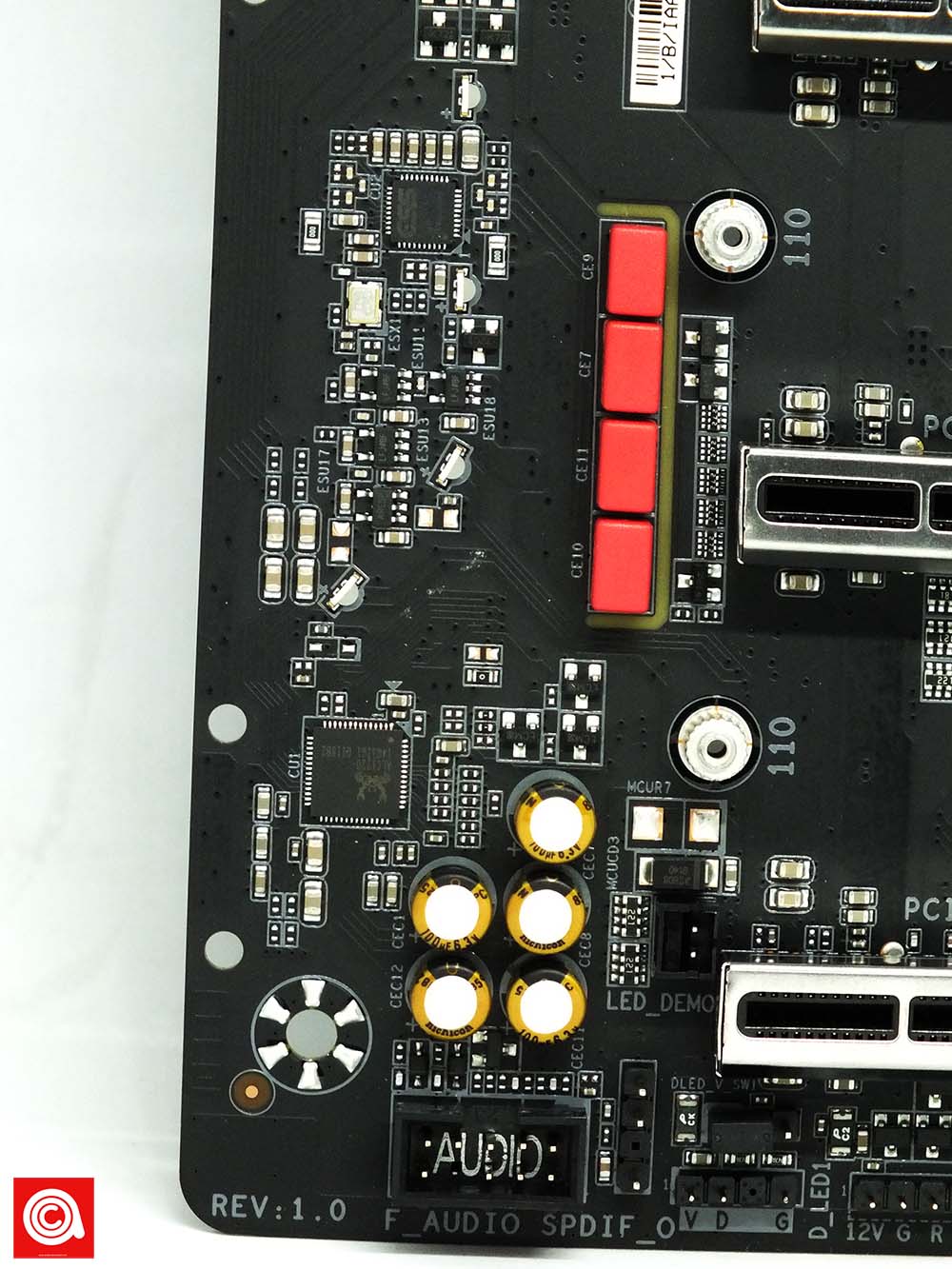

تستخدم الشركة شريحة صوت من نوع Realtek ALC1220؛ وهي شريحة نراها كثيرا في لوحات الفئة العليا مع بعض الاضافات التي تجعل من الحل الصوتي متكاملا. وقامت الشركة باستخدام مكثفات Nichicon electrolytic الذهبية ومكثفات WIMA الفلمية لتحسين جودة الصوت. كما نجد أيضًا شريحة ESS SABRE 9218 DAC الجديدة ذات التقييمات الجيدة جدًا ، وعلى الجزء الخلفي من اللوحة الأم نجد شريحة مضخم الصوت Texas Instruments L49720.

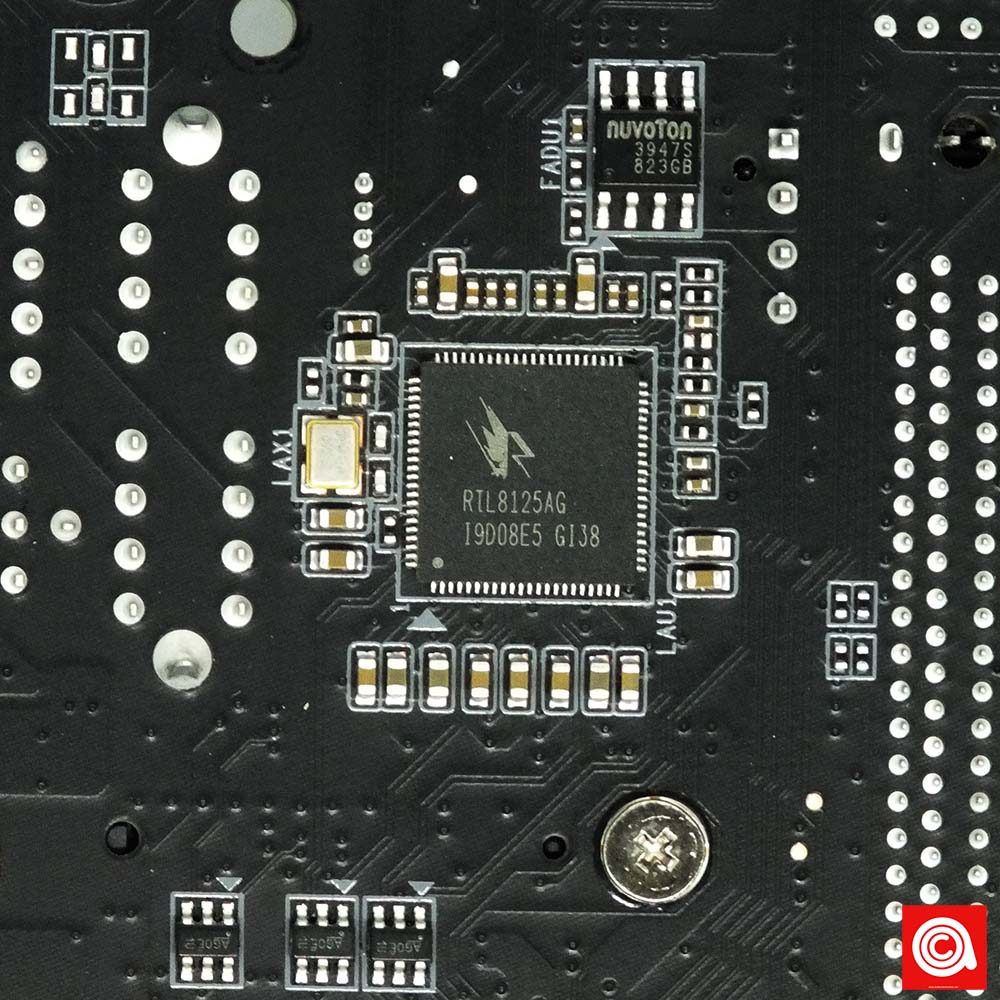

على الجهة الخلفية من اللوحة نجد شريحة الشبكة من نوع Dragon RTL8125AG من Realtek وهي شريحة جديدة تم استخدمها في اللوحات الحديثة الانتاج مؤخرا.

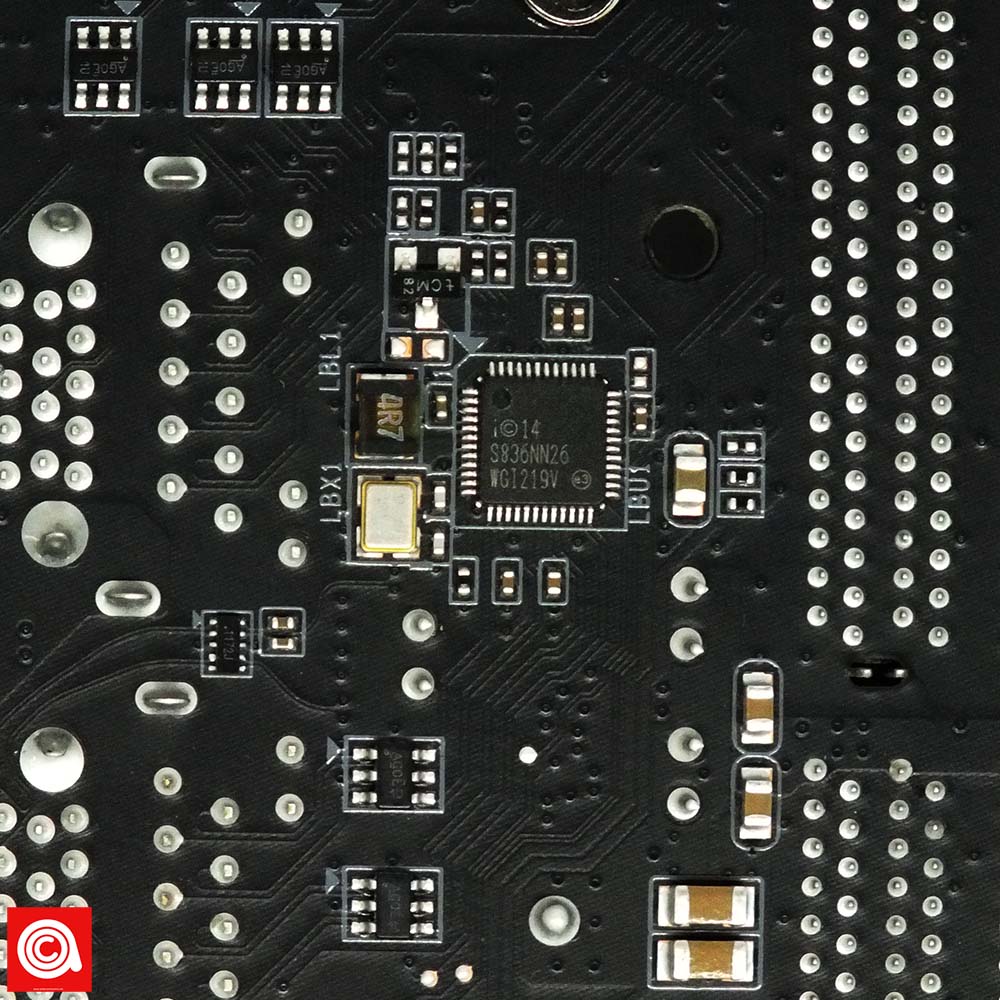

بالاضافة الى شريحةشبكة من انتل من طراز I219-V.

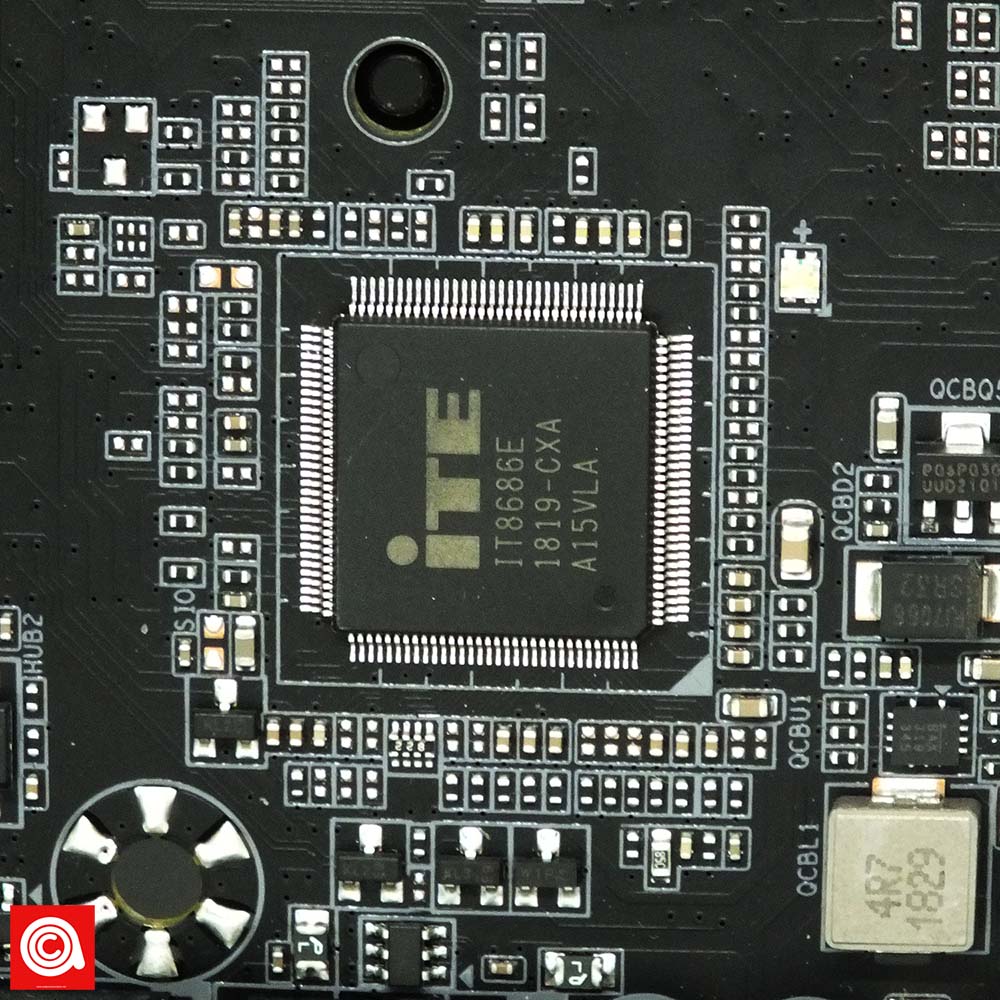

نجد متحكم IT8295FN موجودا على اللوحة ويوفر وظيفة RGB LED الرقمية والرؤوس. كما نجد متحكم SuperIO الرئيسي وهو IT8686E. وهو يدعم التحكم في المرواح، ومراقبة المكونات، كذلك المنافذ على لوحة IO الخلفية. يمكن أيضًا العثور على مولد ساعة ICS6V41742B.

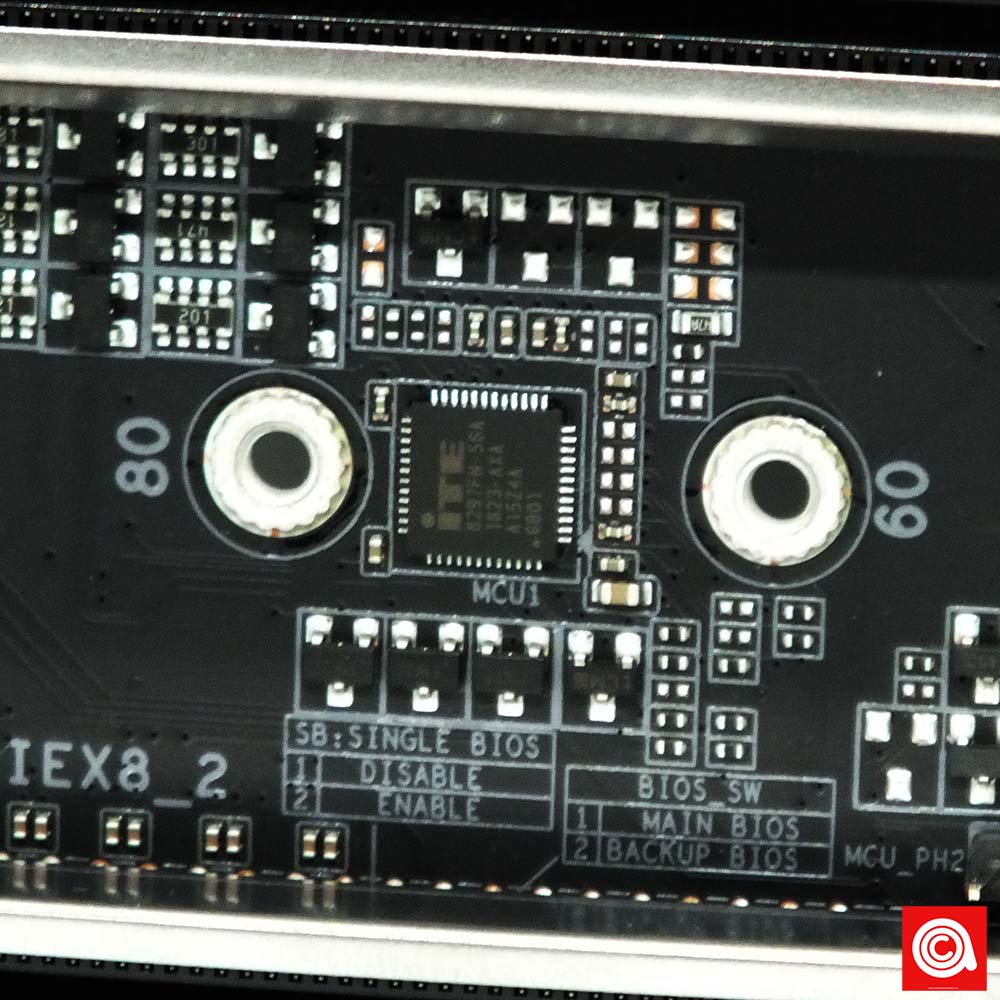

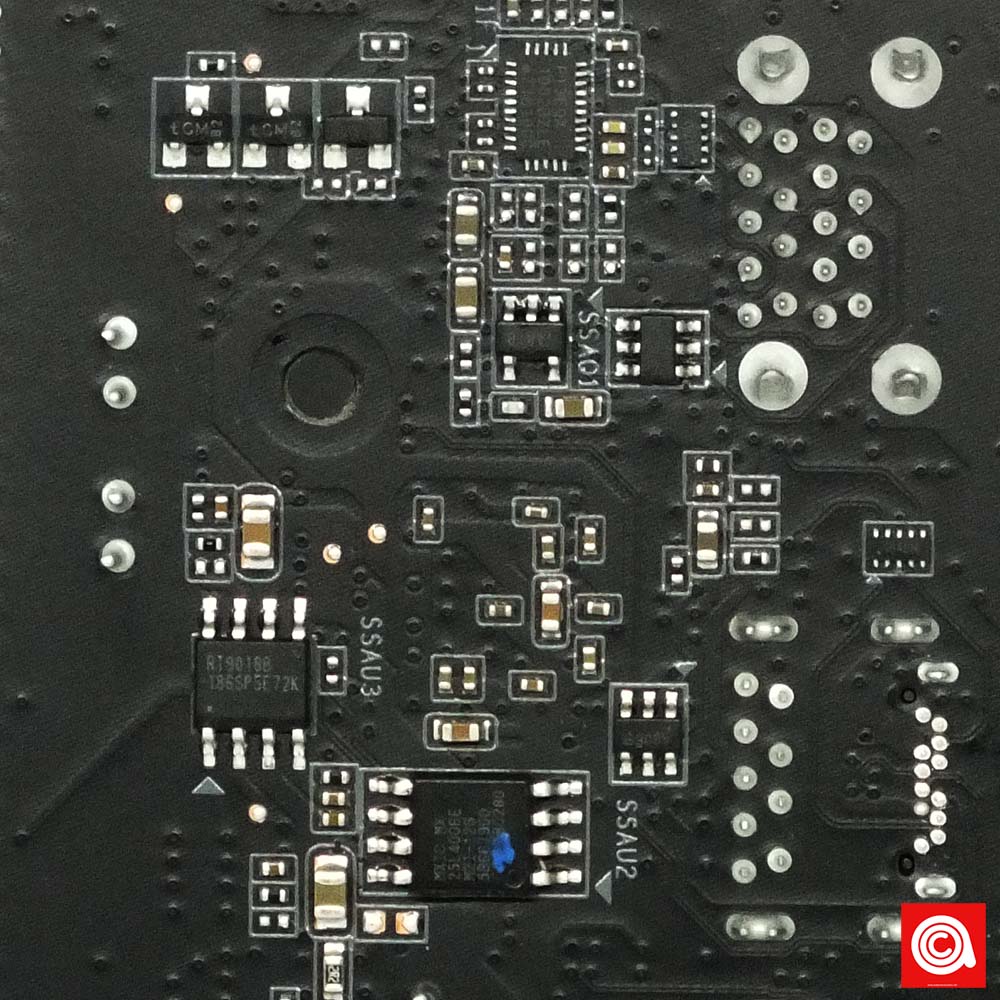

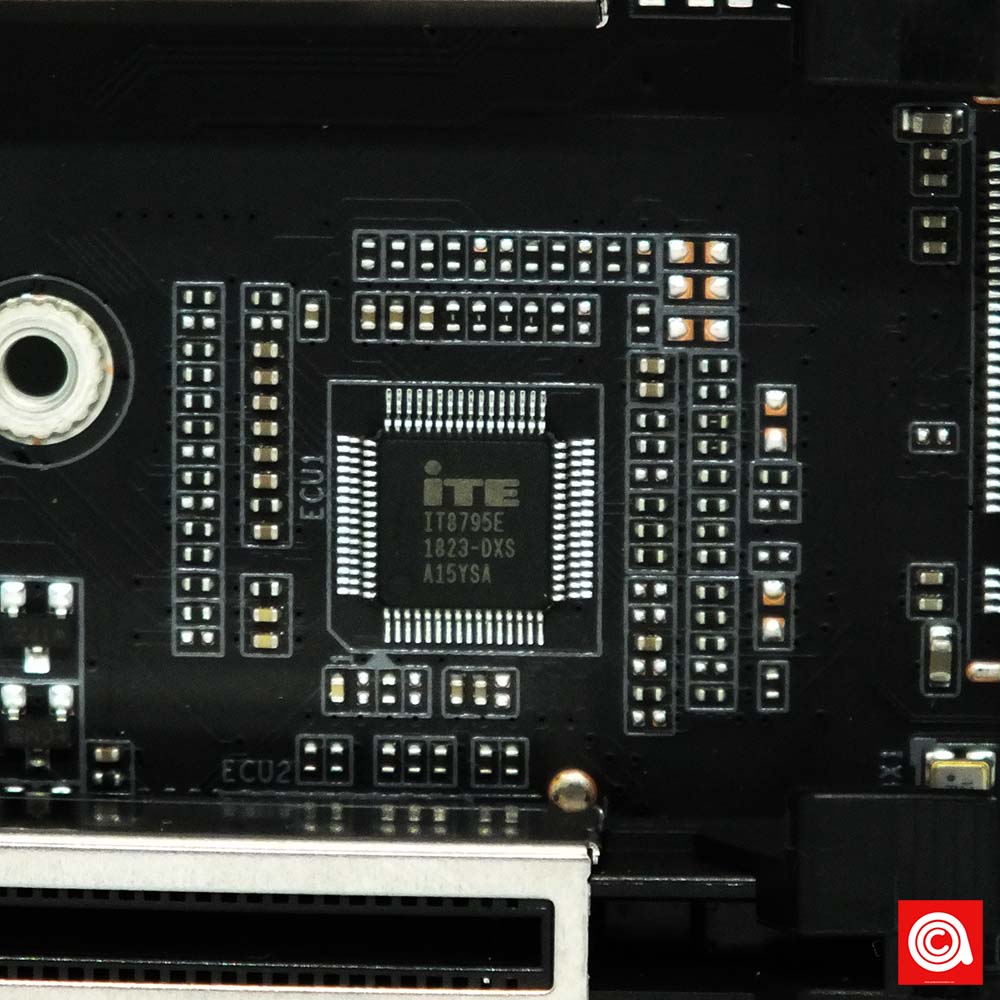

كذلك يتم استخدام متحكم ITE IT8795E لتوسيع عمليات التحكم في المراوح وتوفر اللوحة شريحة BIOS مزدوجة بحجم ROM 128 ميجابت، PCI-E. في حين أن اللوحة الأم لا تحتوي على DAC-UP 2 على لوحة IO الخلفية ، فإنها تقدم هذه التقنية على كل من رؤوس USB 3.0 الداخلية ، وتستخدم محول Stepte Down RT8288A لتحقيق ذلك. وهناك نوعان من هذه الرقائق RT8288A ، واحدة بجانب كل رأس داخلي.

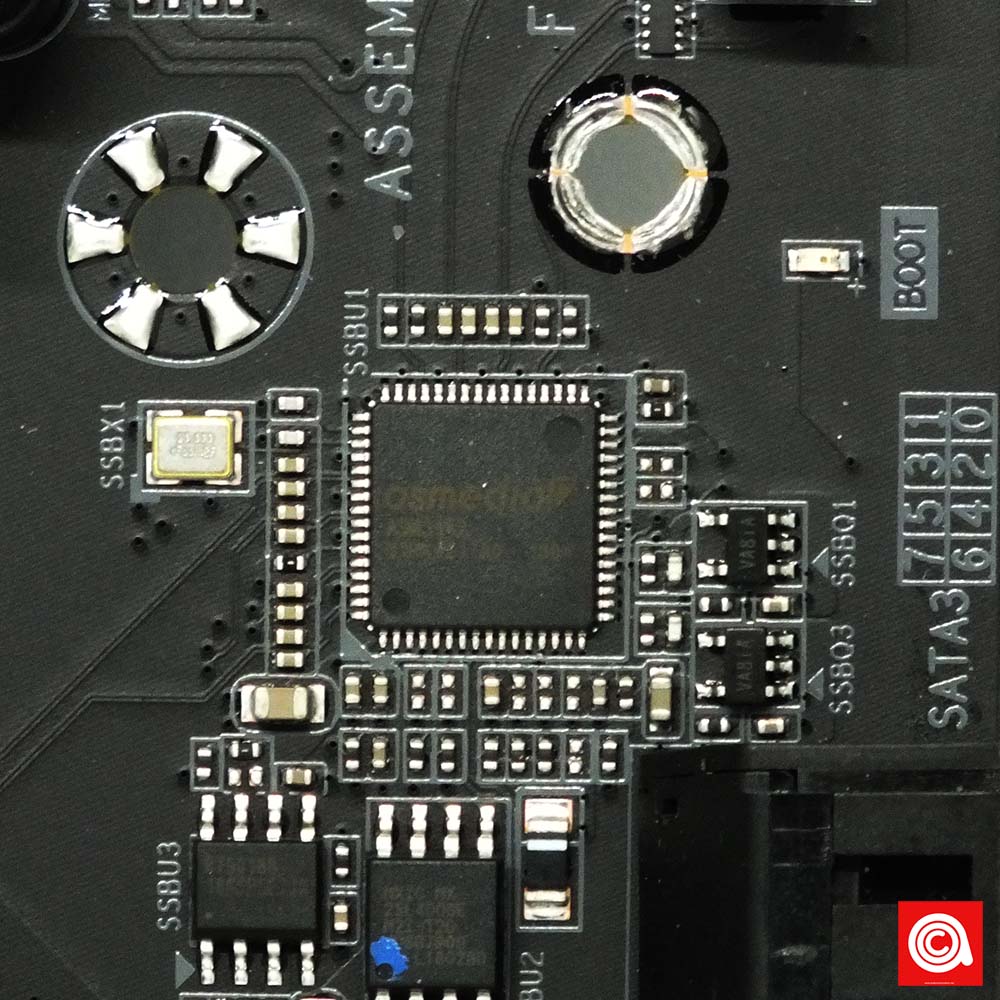

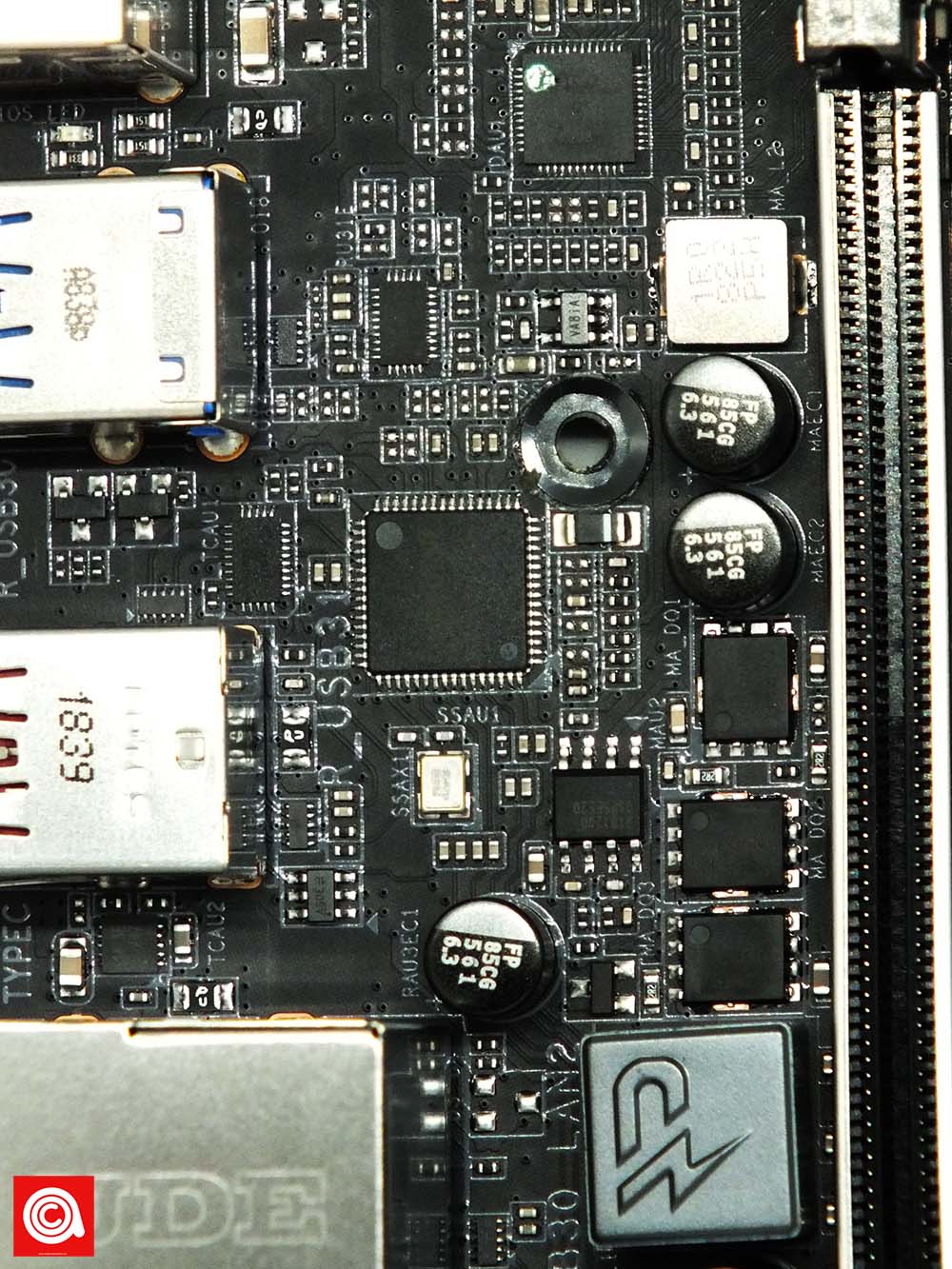

يتم استخدام وحدتي تحكم ASMedia ASM3142 على اللوحة. كلاهما يحصل على بسرعة 16 جيجابت/الثانية من النطاق الترددي من اثنين من حارات 3.0 PCI-E. وتوفر رقاقة تبديل صغيرة لـ Texas Instruments HDS إمكانية التحويل لمنفذ C على الجانب الخلفي.

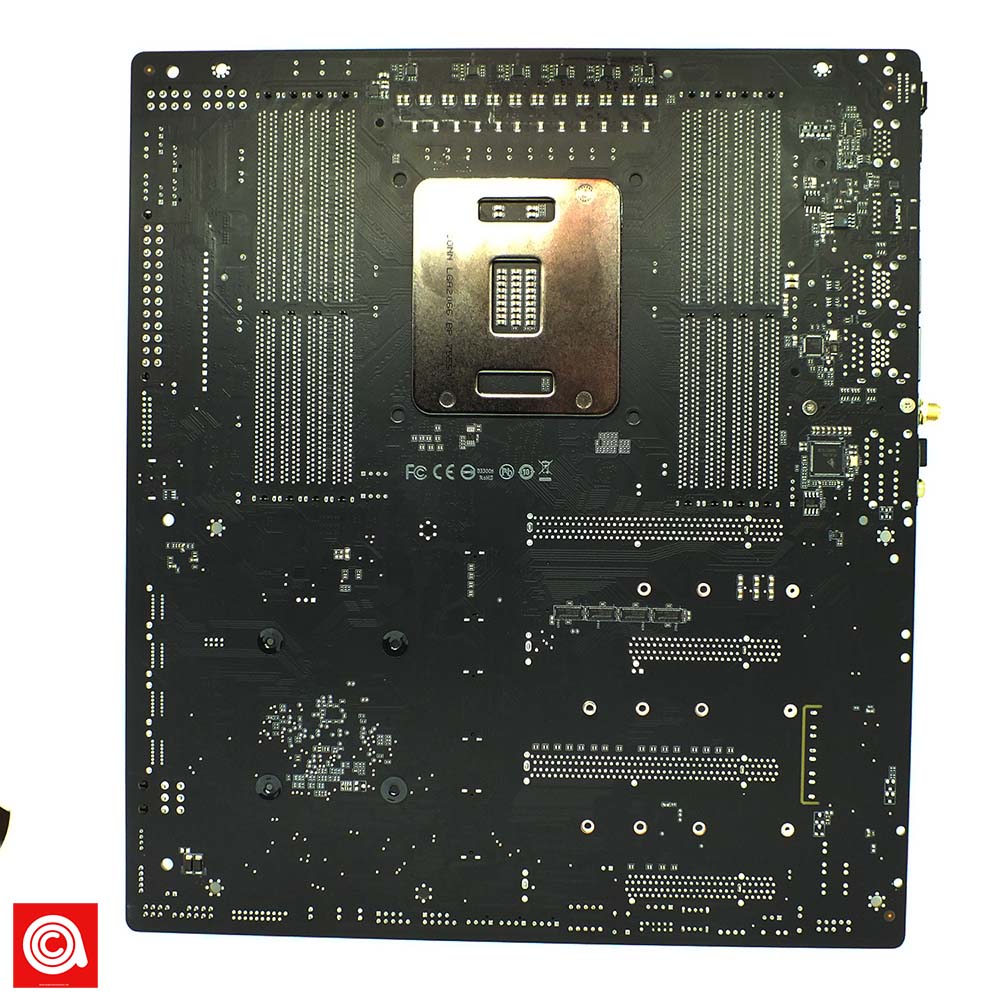

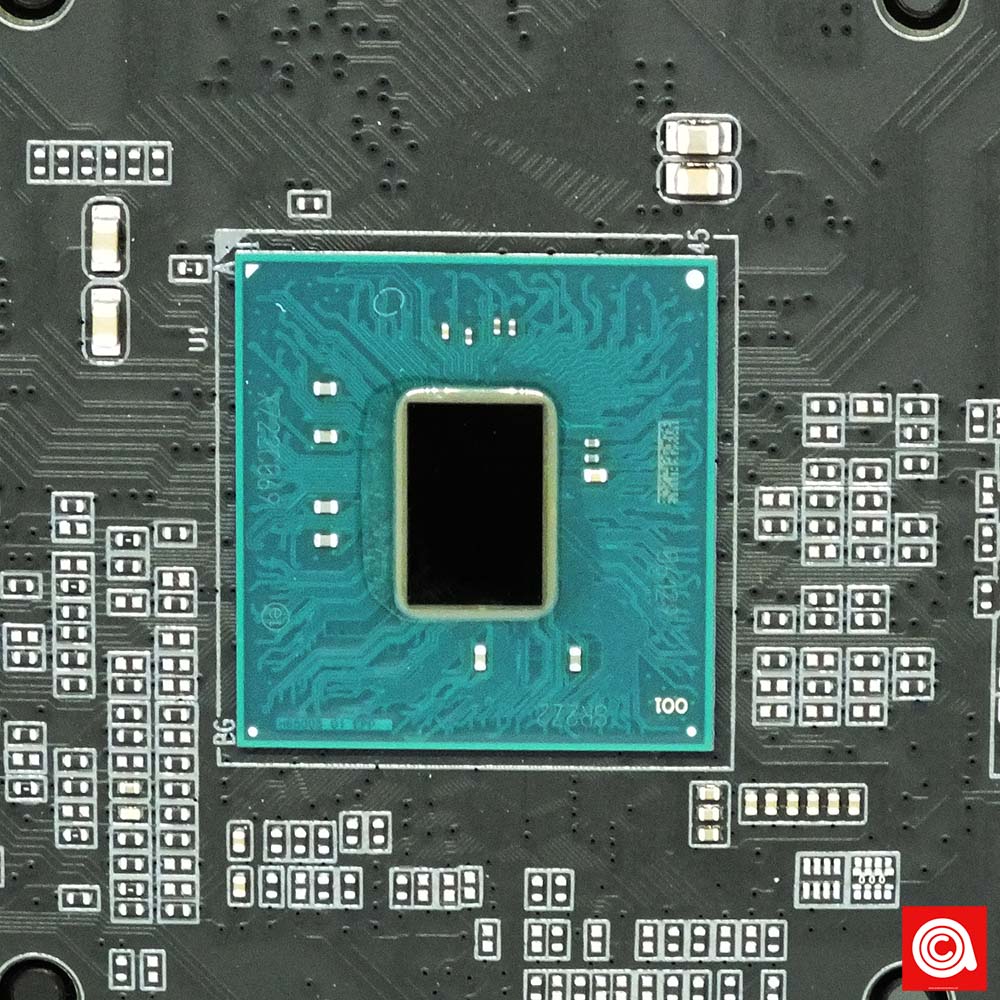

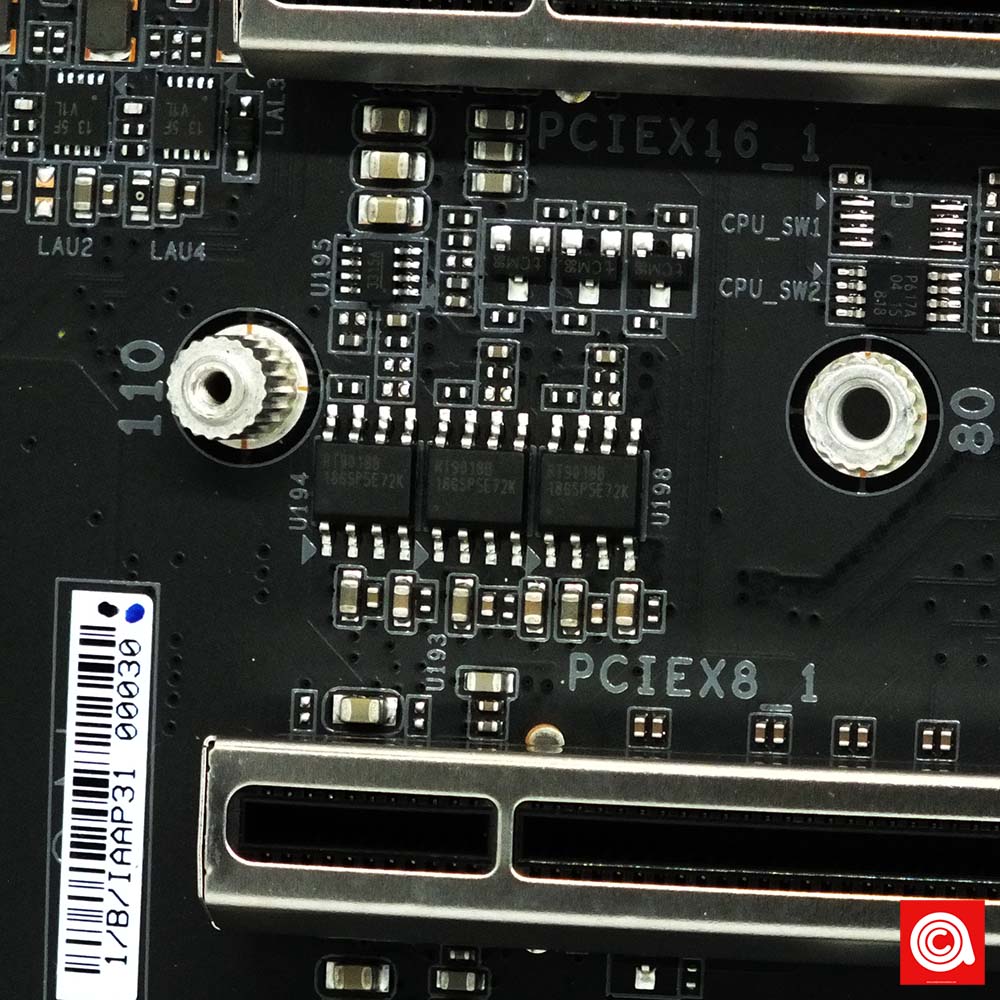

نجد على اللوحة ايضا شريحة ومتحكم انتل الرئيسي، كما وجدنا ايضا مبدلات PCIE السريعة التي تتحكم في عرض النطاق الترددي لل PCIE ونرى ايضا مضخم الصوت Texas Instruments L49720 على اللوحة من الخلف ويساعد المجموعة الصوتية على اللوحة.
التقييم
الاداء
الجودة
المزايا
القيمة
اذا كنت تريد تجميع جهاز HEDT عالي الاداء فهذه احد اللوحات المنشودة لذلك
