في هذا الجزء من المراجعة سوف نتعرف معا على الشكل الخارجي للمشتت بالتفصيل مع توضيح لكيفية العمل وتطابقها مع المشتتات الاحترافية الاخرى.

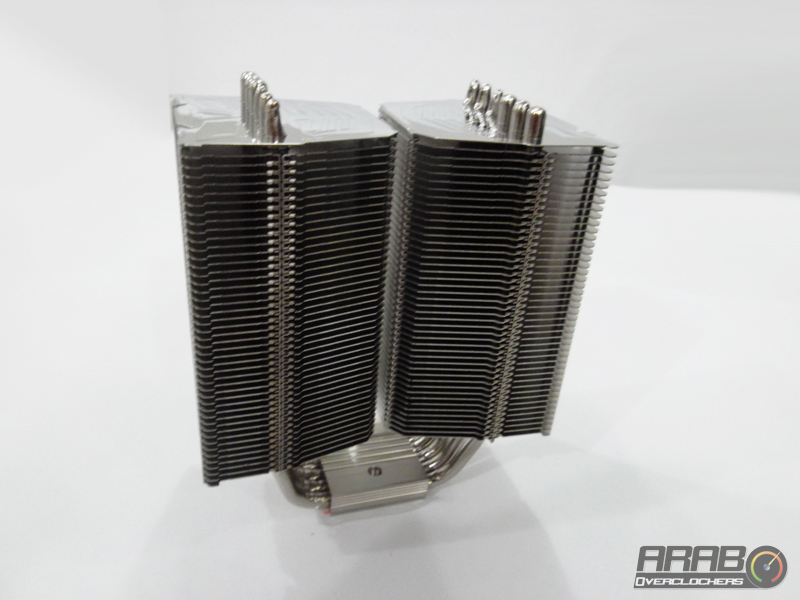

هذه هى أول نظرة لنا على المشتت وكما نرى هنا اعتماد الشركة على وجود جزئين معدنيين يتكونان من شرائح معدنية يتخللها الأنابيب لسحب الحرارة من المعالج ثم نقلها الى الشرائح ومن ثم يأتى تدفق الهواء وتشتيت الحرارة وهو تصميم متكرر ولكن نجد هنا ان الجزئين المعدنيين لا يمكن الوصول لما بينهما فهى مسافة ضئيلة فيتم تركيب المروحتين على جانبى الجزئين المعدنيين معا وهو يختلف تماماً عن تصميم البرجين المعدنيين المنفصلين لتركيب كروحة او أكثر على كل منهما على حدى مثل جيل Genisis فلمن من التصميمين ستكون الأفضلية ؟!

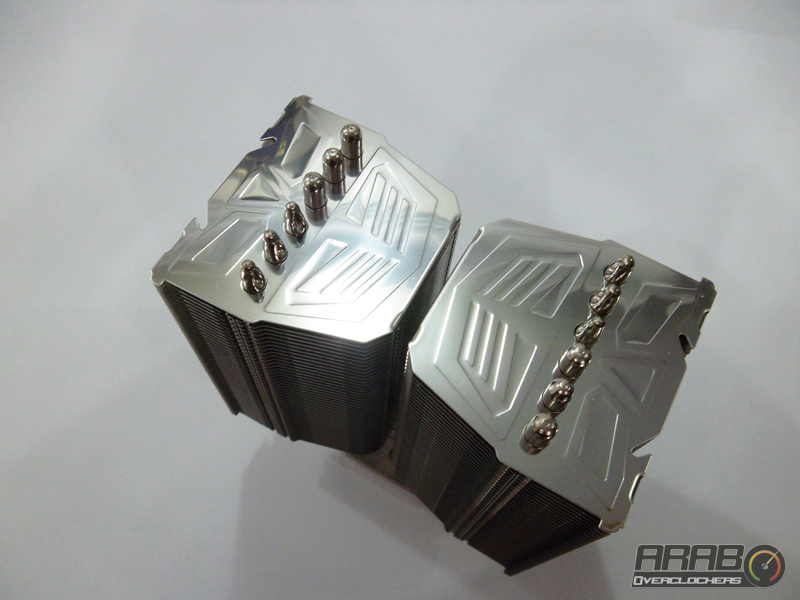

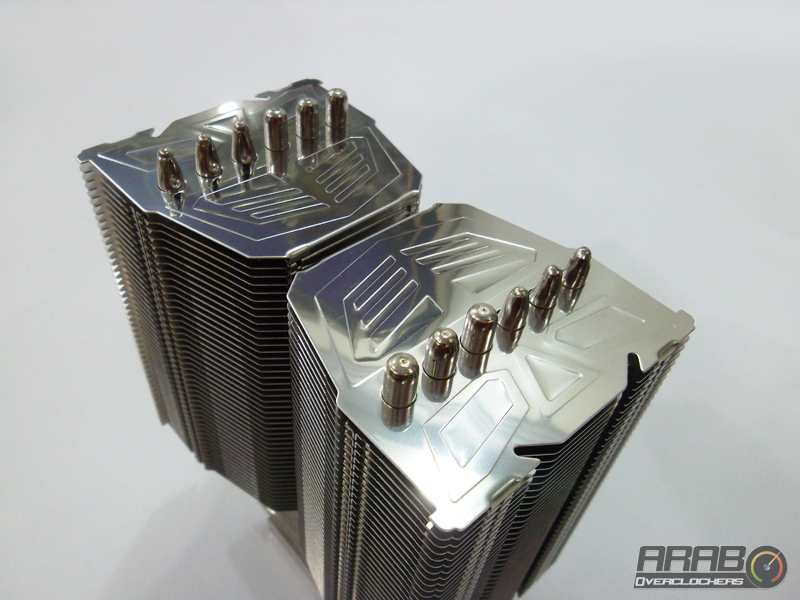

وهذا هو الجهة العلوية للمشتت وكما نلاحظ هنا نفس التصميم الموجود على صندوق المشتت من الخارج موجود هنا لدينا وهو ما يعطى انطباع مميز وجزاب للمشتت وكما نرى هنا لدينا الأنابيب المعدنية من الجهة العلوية ( 6 انابيب )

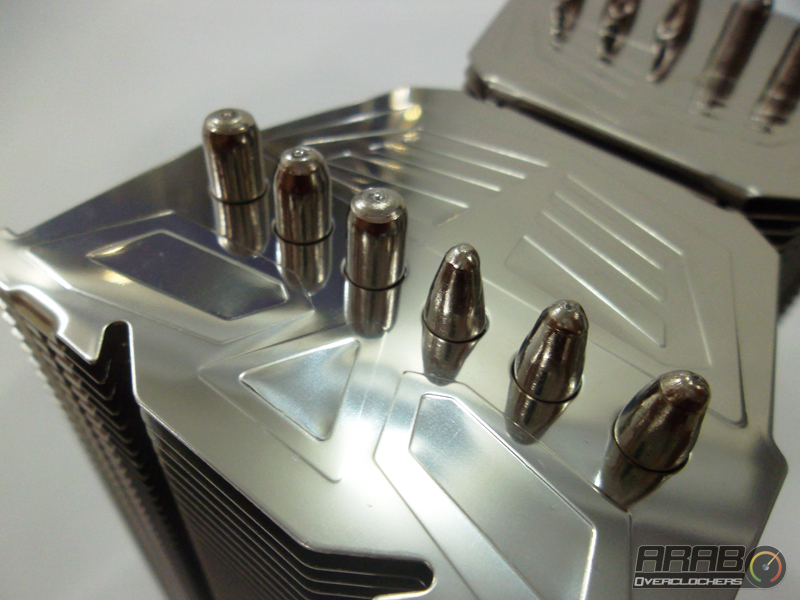

وهذه نظرة عن قرب للجهة العلوية للمشتت ولا أعلم أين رأيت هذا الشكل البارز على المشتت من الجهة العليا لا أتذكر تحديدا ولكنى أعلم أن هذا الشكل له دلالة معينة وأعتقد أيضا أنه مرتبط بأسم المشتت ( Megahalems ) ولكنه بالنسبة الى شكله مميز ونلاحظ أيضا هنا دقة وجودة التصنيع المتخدمة فى انتاج المشتت وعدم ترك بروز الأنابيب المعدنية بدون ان تم عمل تنعيم للأطراف مع عدم انتظام شكل الرؤوس ولكن هذا لا يهم ابدا الا من الناحية الشكلية فقط

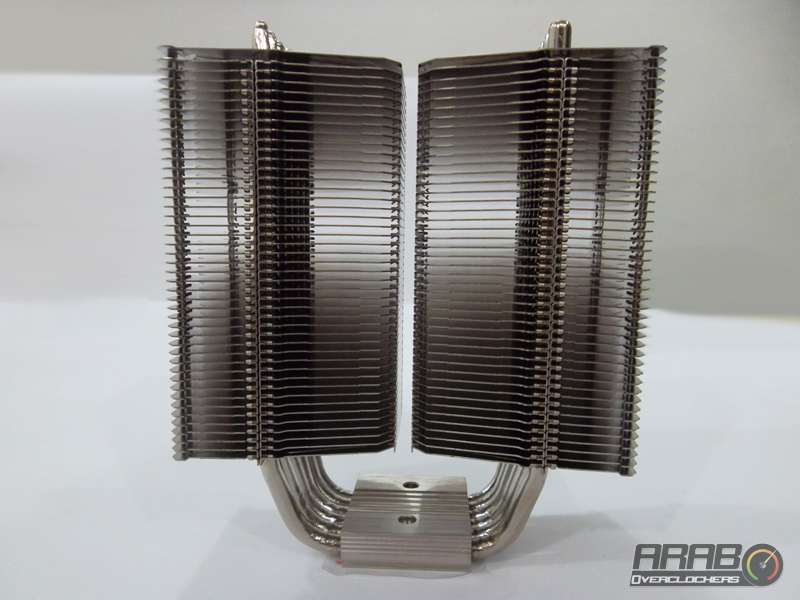

وهذا هو المشتت من الجهة الأمامية ونجد هنا لدينا ان طول المشتت من الأعلى للأسفل 158.7 مم ( متضمنة ارتفاع الانابيب من الأعلى والقاعدة من الأسفل ) وبعرض 130 مم لهذه الجهة وهو حجم ليس بالكبير فيمكن وبكل حرية تركيبه فى الصناديق الاحترافية وارتفاع الرقائق المعدنية فقط 118.7 مم اما الارتفاع من الجهة السفلية ( من القاعدة وحتى الرقائق المعدنية ) 40 مم والمسافة بين القطعتين المعدنيتين 5 مم
ومن الجهة الجانبية يكون عرض المشتت 74 مم وهو عرض مناسب جدا فكما كتب على الصندوق من الخارج توافقه مع المراوح ذات مقاس 120*120*25 و 140*140*25 أى أنه سيكون العرض الكلى على أيه حال 124 مم وهو مناسب جدا فلا داعى للقلق تماما بالنسبة لحجم المشتت
