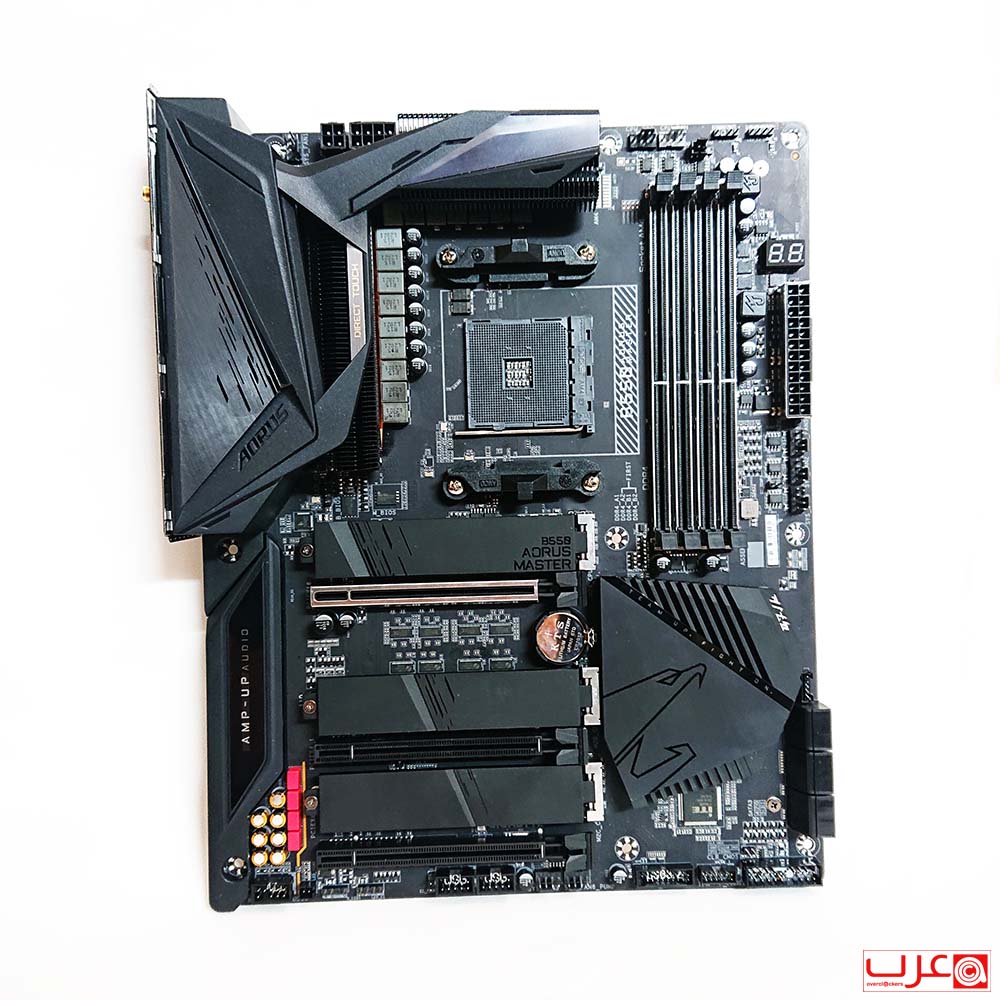

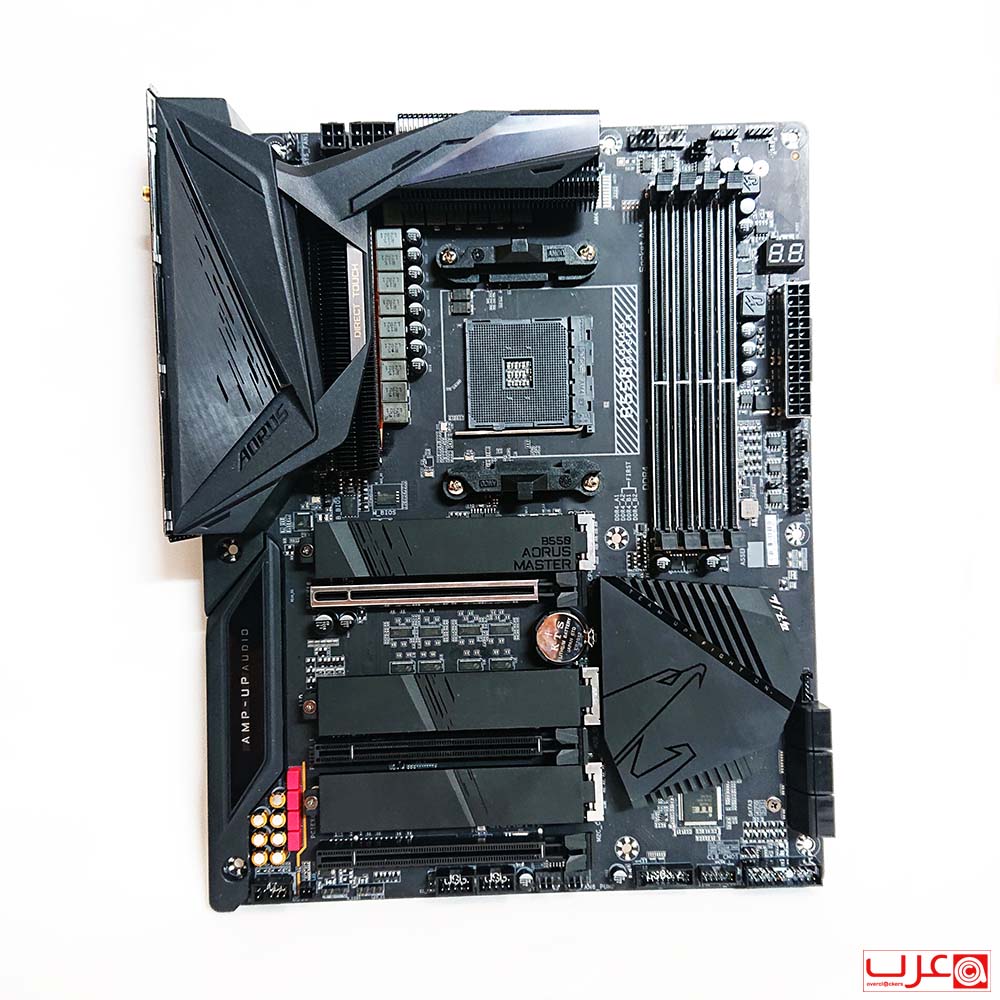

تتبع هذه اللوحة عامل تصميم ATX القياسي بابعاد (30.5cm x 24.4cm). وتقع اللوحة في نطاق اللوحات العليا لسلسلة B550 من AORUS والموجهة لمجموع معالجات Ryzen من سلسلة 3000 و 5000. وسوف نكتشف معكم ما تقدمه هذه اللوحة مقابل سعرها.
تعتمد B550 Aorus Master على 16 مرحلة رقمية حقيقية (14 + 2) ، وومتحكمات PWM من نوع XDPE132G5C مدعومة بمراحل طاقة 70 أمبير، مبردة بأحواض لتشتيت الحرارة من الألومنيوم. وتوفر اللوحة منفذ للشبكات من نوع Realtek 2.5 G (RTL8125B-CG) مع اتصال لاسلكي من خلال شريحة Intel Wi-Fi 6 wireless (Intel AX200).
ومن أجل ضمان قدرة مصدر الطاقة على ممارسة قوته بشكل فعال، تستخدم B550 Aorus Master اثنين من الزعانف المعدنية الكبيرة المتصلة للمشتت الحراري في منطقة ال VRM، يتم استخدام الأنابيب الحرارية التي تعمل باللمس المباشر مع وسادات حرارية 7.5W / mK LAIRD يتم تثبيتها تحت ضغط عالٍ باستخدام مسامير (وليس دبابيس بلاستيكية).
أنا سعيد جدًا بتصميم غرفة التبريد VRM – أنبوب الحرارة الذي يعمل باللمس المباشر يتغذى على كتلة صغيرة توفر سعة حرارية ، ثم تتعامل مصفوفات الزعانف جيدة الحجم مع تبديد الحرارة.

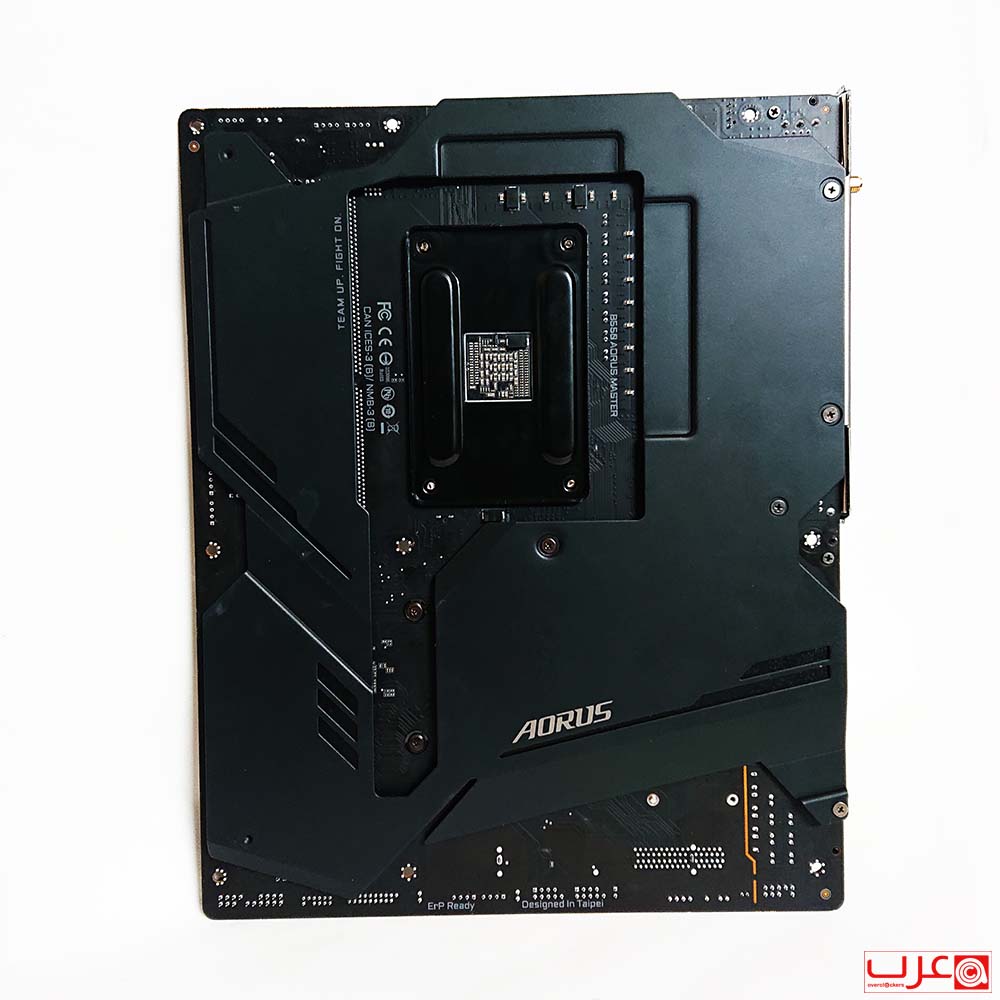

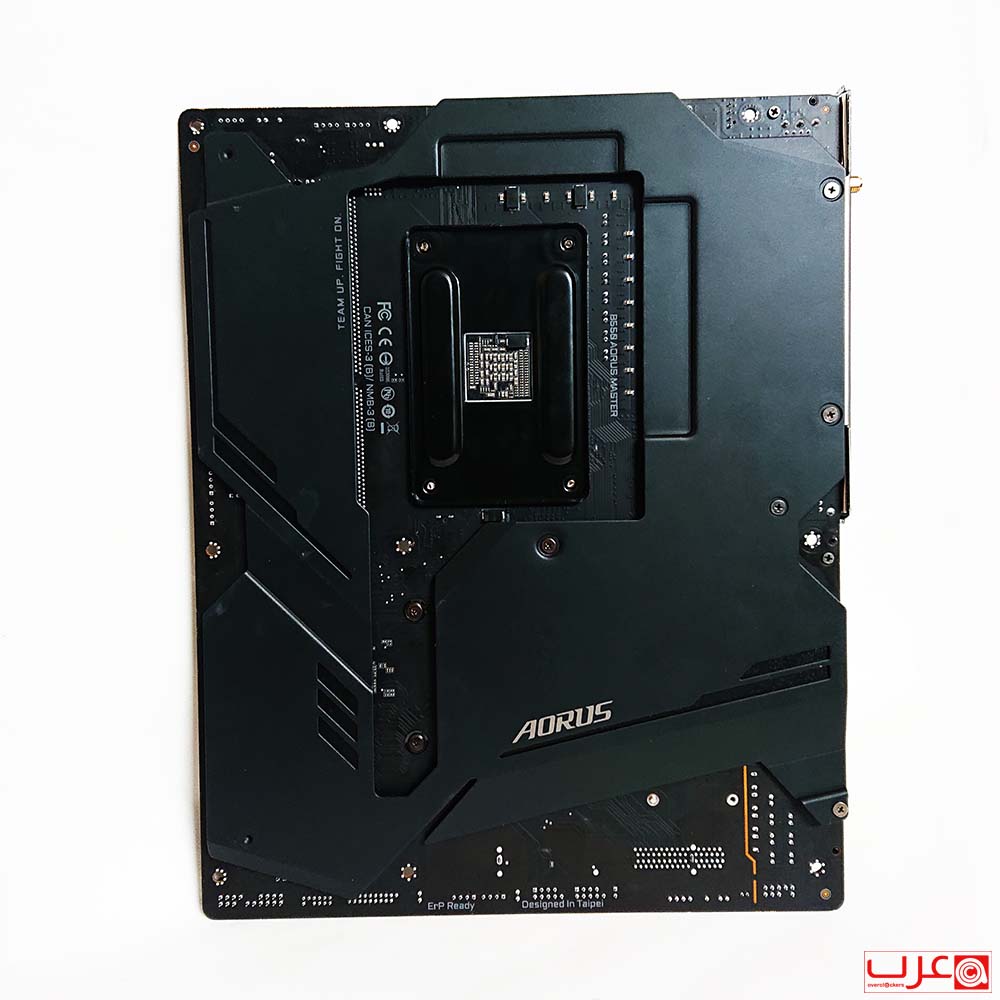

التصميم ليس طويلًا جدًا أو كبير الحجم، ولا داعي هنا لمروحة خاصة لل VRM ، كما تحصل اللوحة أيضًا على بعض التبريد المساعد لـ PCB بالقرب من VRM من خلال اللوحة الخلفية المعدنية.

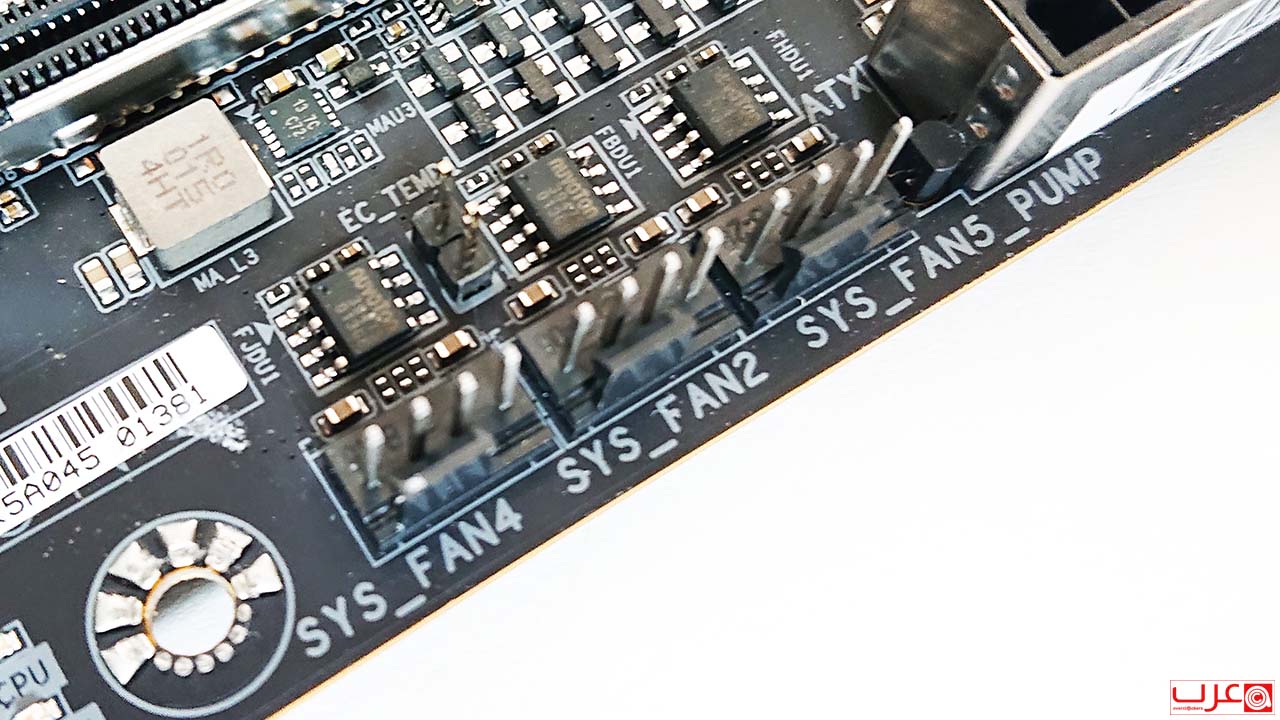

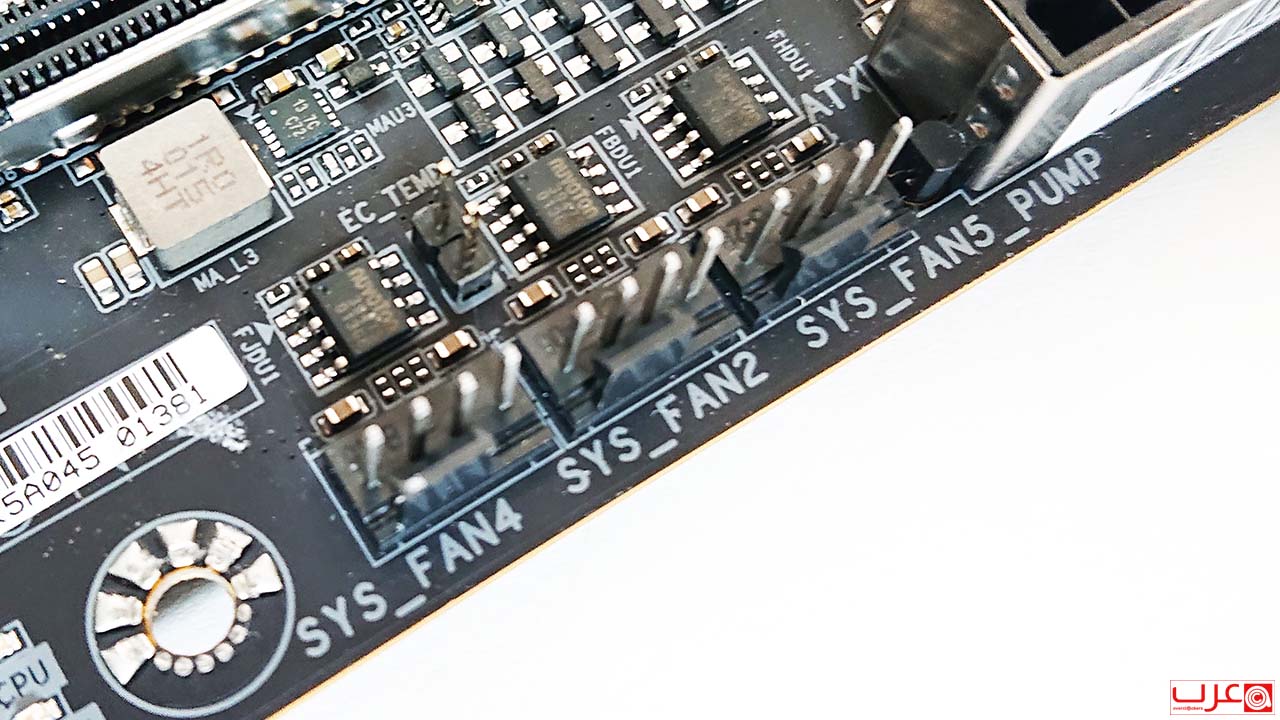

كما وضعت جيجابابت ثمانية منافذ للمراوح على اللوحة، ويمكن لجميع هذه المنافذ العمل في وضع PWM أو DC. وهناك منفذان منهم تستخدم للمضخات (ولكن يمكن استخدامها أيضًا مع المراوح) وتقدم ما يصل إلى 2 امبير من التيار. وهناك نوعان من مداخل استشعار درجة الحرارة الخارجية، وضمنت جيجابات مدخل لتوصيل اجهزة قياس الحرارة بحيث يمكنك استخدامها للحصول على درجة الحرارة المرجعية.
ويوجد على اللوحة ثلاث منفذ PCIe 3.0 ولكن ميكانيكيًا واحد فقط هو من سيدعم 16X وثلاث منافذ M2 وهي كالتالي:
- منفذ PCIe 4.0 x16
- منفذا PCIe 3.0 x16 (x4)
- منفذ PCIe 3.0 x1
- منفذ M.2/M-Key بواجهة PCIe 4.0 x4/SATA لاقراص 22110/2280/2242
- منفذا M.2/M-Key بواجهة PCIe 4.0 x4 لاقراص 22110/2280/2242
وجميع منافذ منفذي M2 تأتي بمشتتات حرارية مرفقة، وهي إضافة لطيفة من الشركة.
كما ان هناك ستة منافذ SATA (تدعم مصفوفة RAID 0 و 1 و 5 و 10).
لوحة التوصيل I/O الخلفية تحتوي على منفذي توصيل هوائي إشارة WIFI المحسنة AX. ومنفذ HDMI للفيديو، وستة منافذ USB 2.0/1.1 ports، وخمس منافذ USB 3.2 Gen 2 Type-A، ومنفذ USB 3.2 Gen2 Type-C، وزر Q-Flash Plus لتحديث ال BIOS اليا، ومنفذ شبكة 2.5GBase-T، مع منفذ صوت رقمي S/PDIF، وبالإضافة إلى ذلك هناك كل ما تحتاجه لواجهات منافذ الصوت العادية.
وستحصل على أربع فتحات للذاكرة ثنائية القناة. تدعم حتى 5000 ميجاهرتز لتردد الذاكرة في وضع OC.

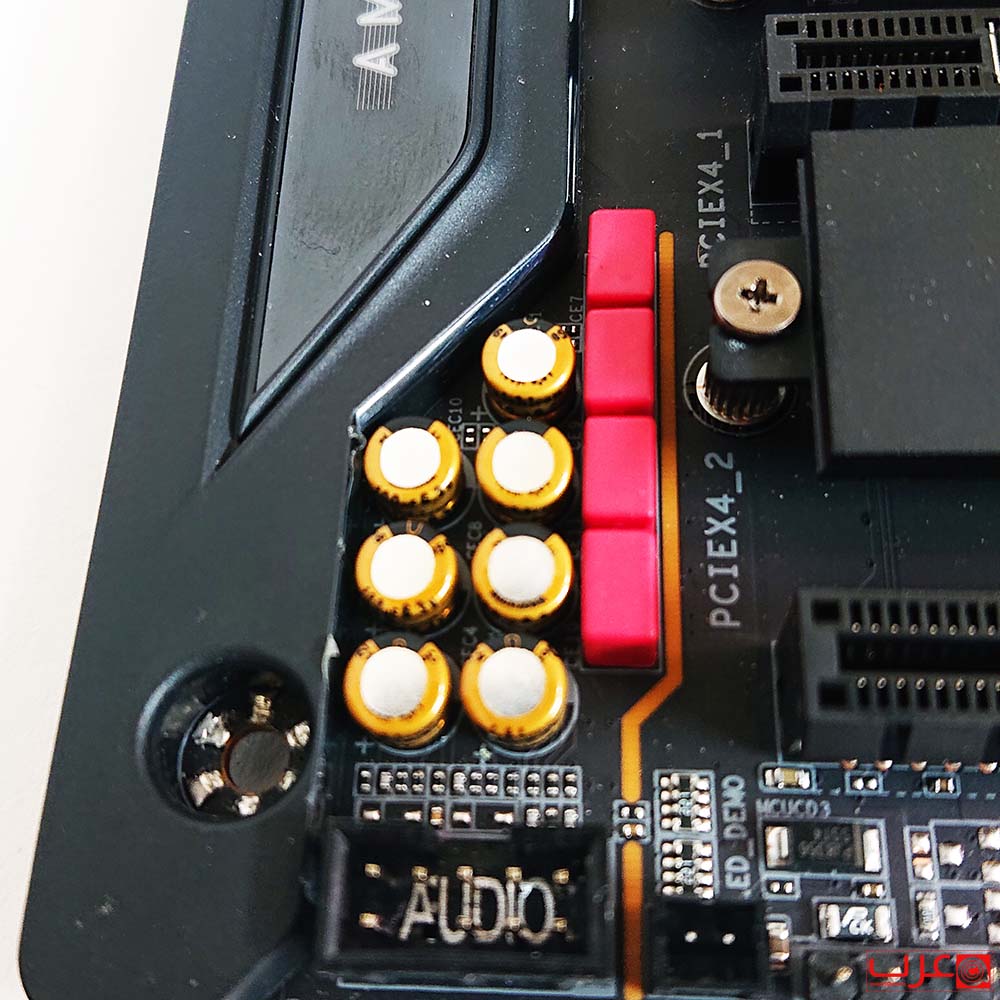

من حيث الصوت، تستخدم B550 Aorus Master نظام بطاقة صوت مستقل ومجهز بشريحة صوت ALC1220-VB من Realtek. وهي تعد أفضل شريحة صوت مدمجة في الوقت الحالي. فلديها أداء جيد في الصوتيات والفيديو وحتى الألعاب.

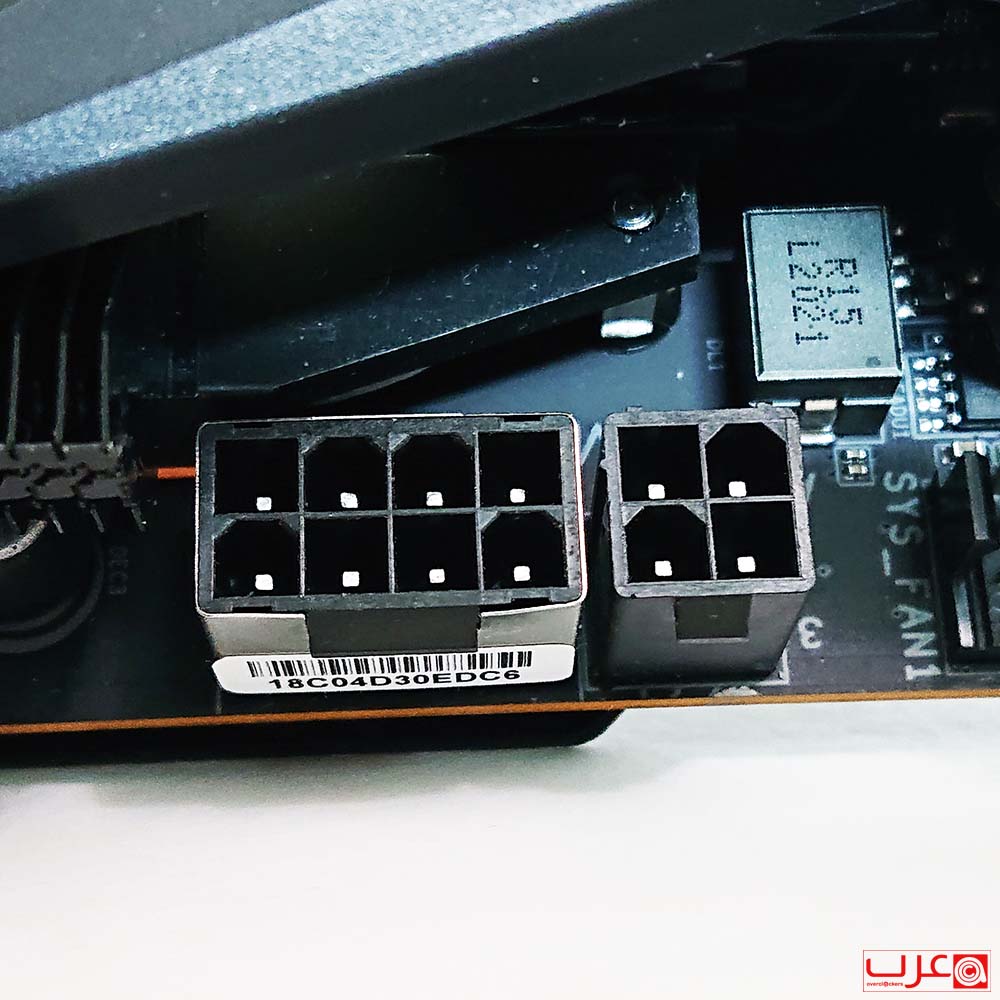

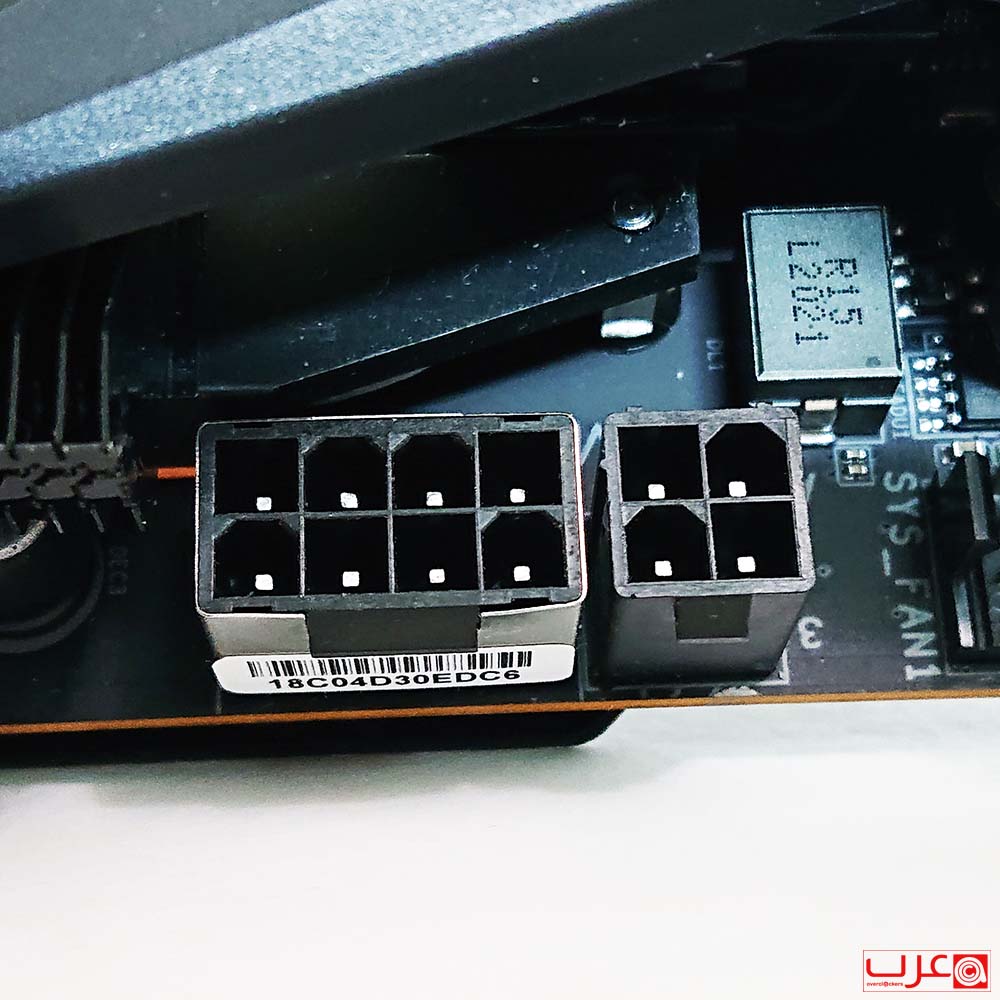

وهذه المرة ، أستخدمت B550 Aorus Master واجهة إمداد طاقة ثنائية 8+4 مغلفة بالمعدن لضمان صلابتها، حتى تكون كافية تمامًا عند عمليات رفع تردد التشغيل.

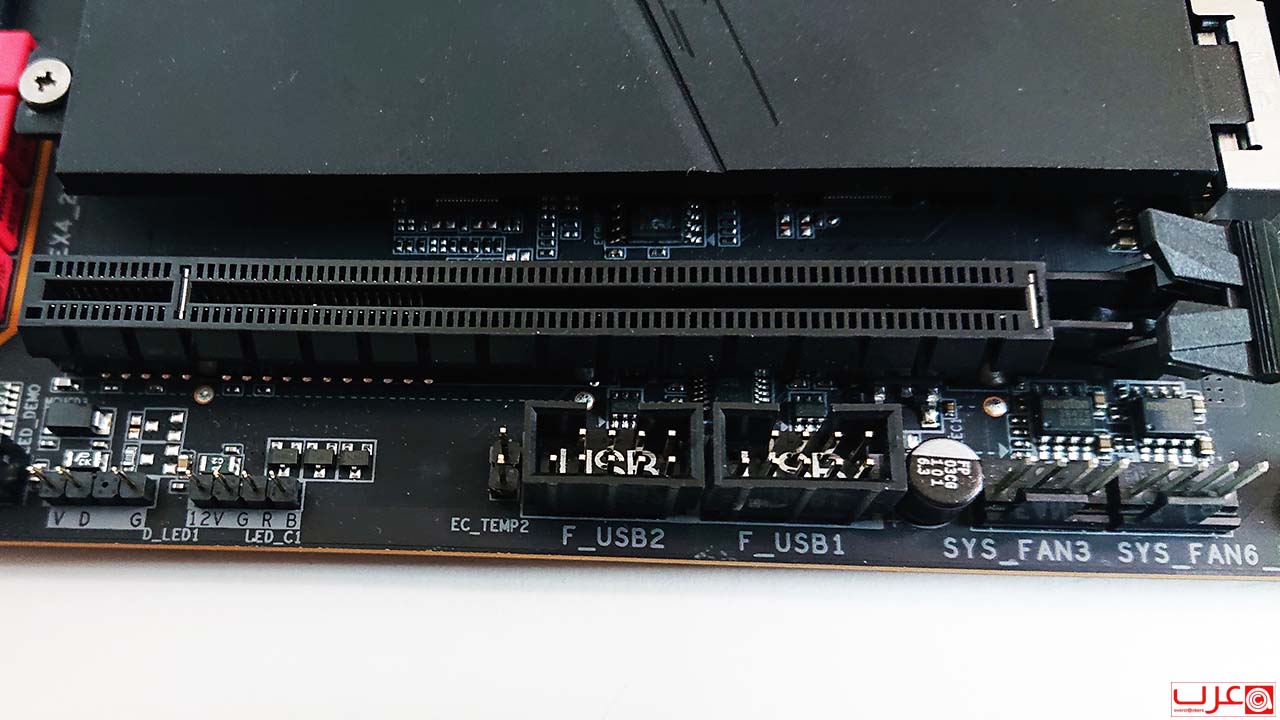

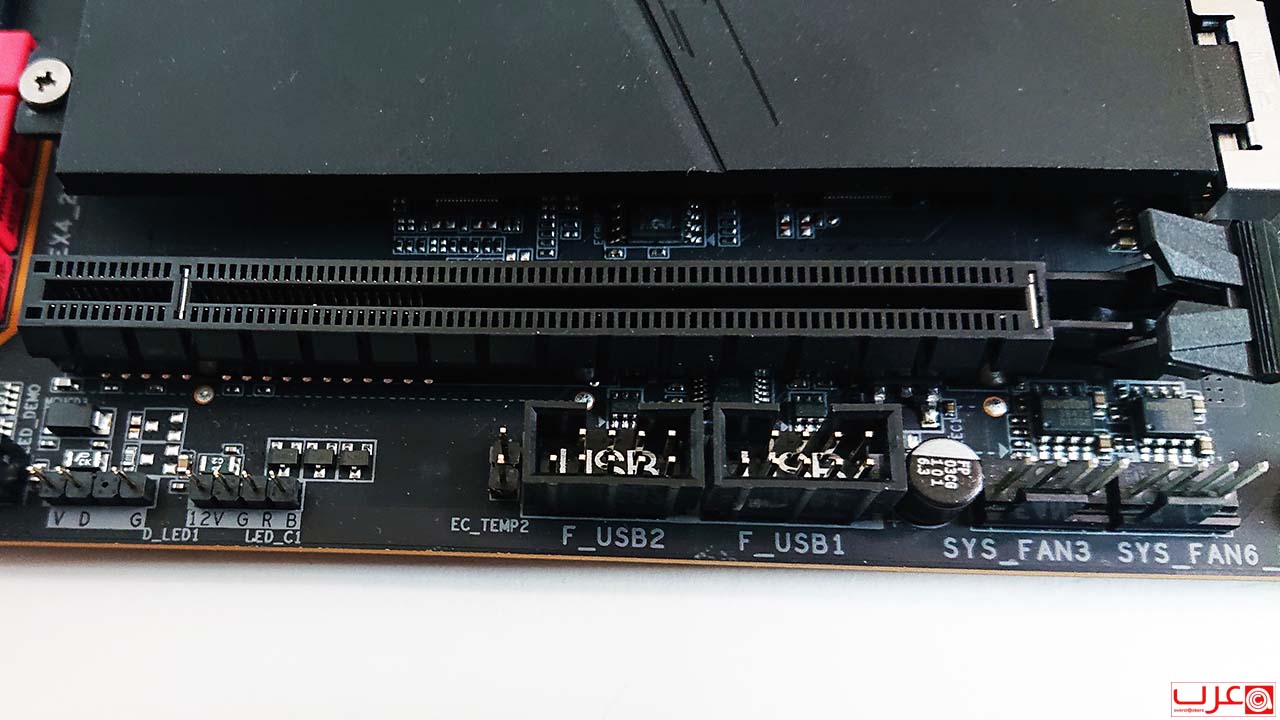

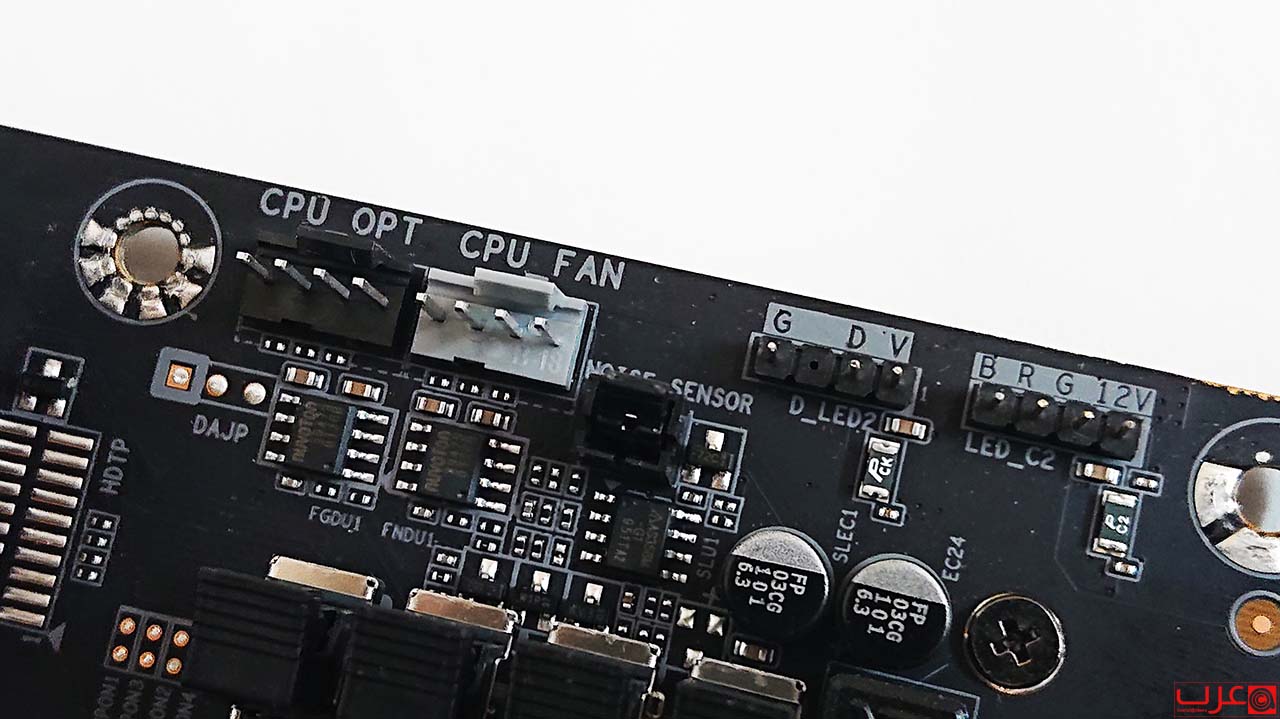

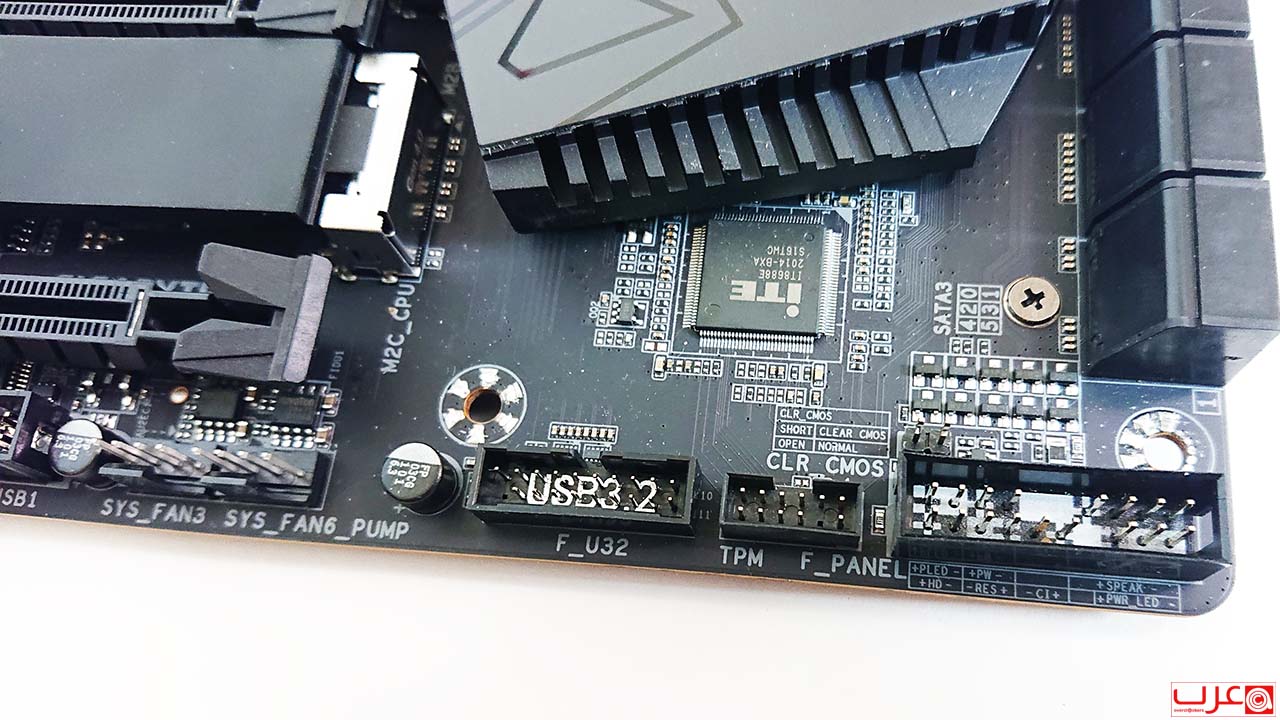

اما بالنسبة لاسنان التوصيل لهذه اللوحة الأم فهي تختوي كل ما تحتاجه، فهناك منفذان لتوصيل USB 2.0/1.1، ومنفذ USB 3.2 Gen 1، ورأسي توصيل addressable LED، ورأسي توصيل RGB LED، ورأسي توصيل مستشعر الحرارة، ورأس توصيل مستشعر الضجيج، ومنافذ توصيل كابلات الصندوق، ورأس توصيل TPM، ورأس توصيل Thunderbolt، وزر Clear CMOS، مع منفذ لتوصيل اضائة مشتت RGB.

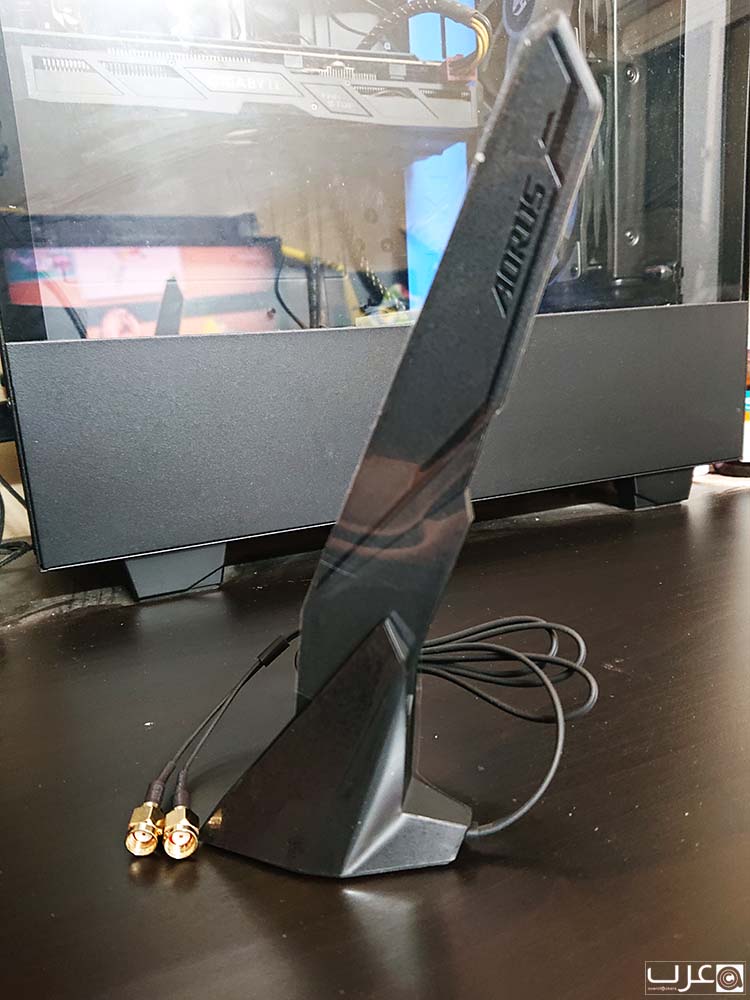

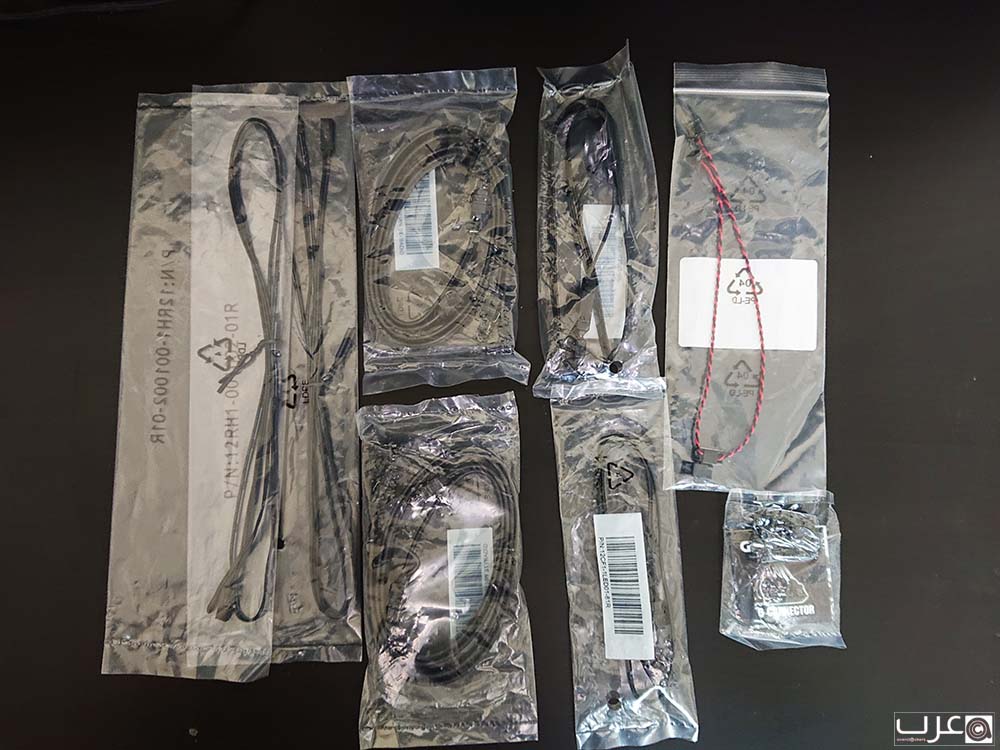

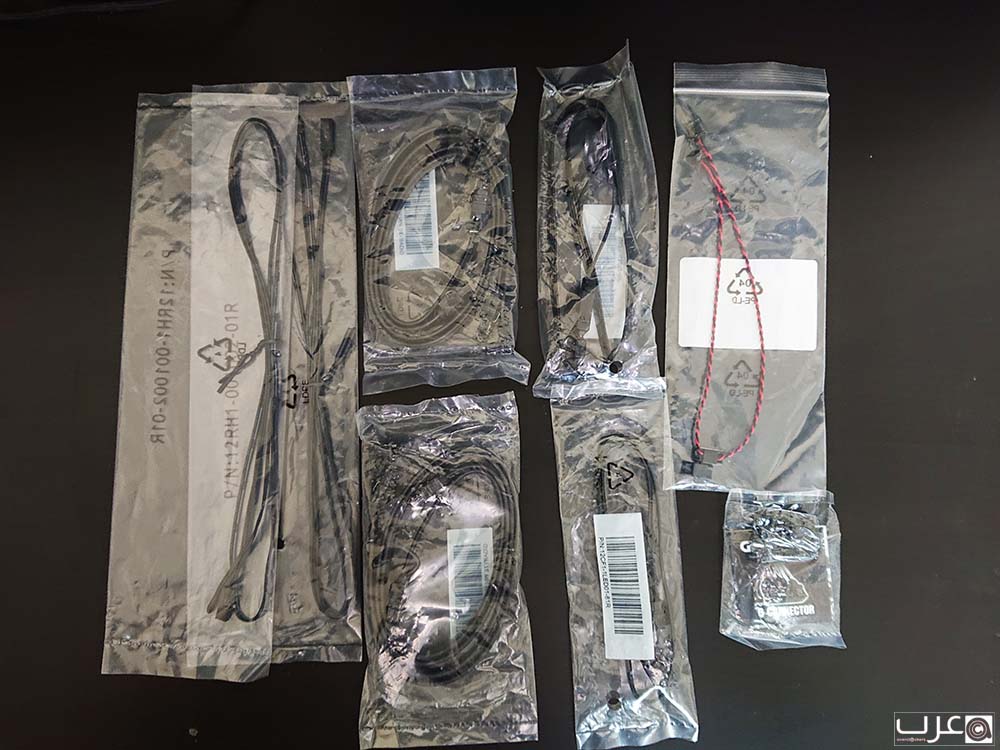

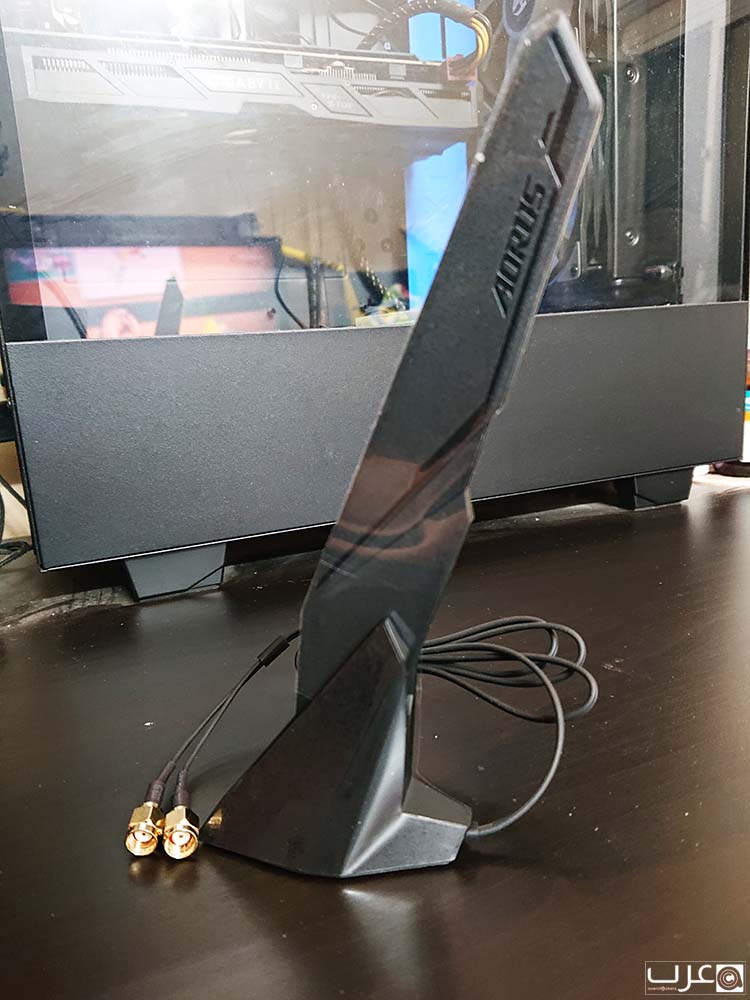

فيما يتعلق بالملحقات، بالإضافة إلى وجود كابلي SATA مع اللوحة، ضمنت جيجابايت هذه المرة أيضًا هوائيًا لاسلكيًا محسنًا WIFI لضمان جودة اتصال الشبكة اللاسلكية وكل ما تحتاجه من كابلات لمستشعرات الحرارة والصوت وتوصيل اشرطة LED.
