تحليل دوائر اللوحة

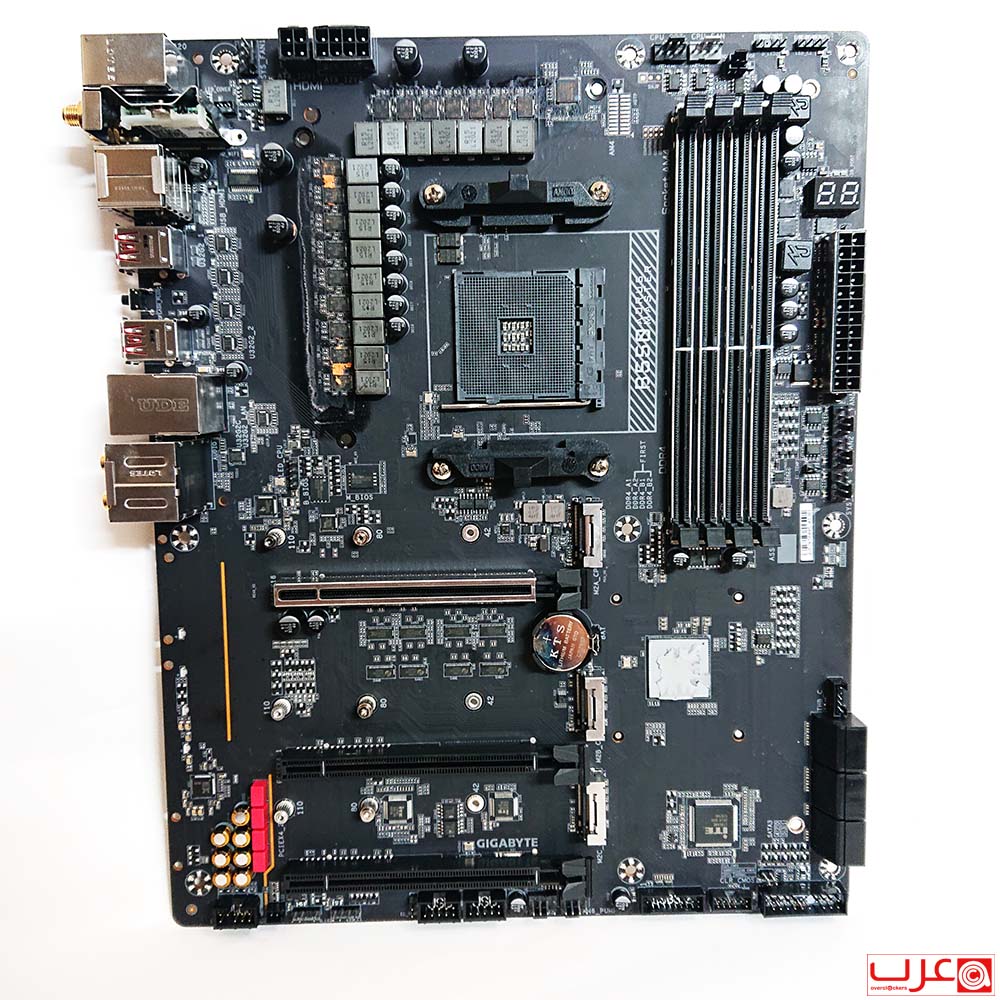

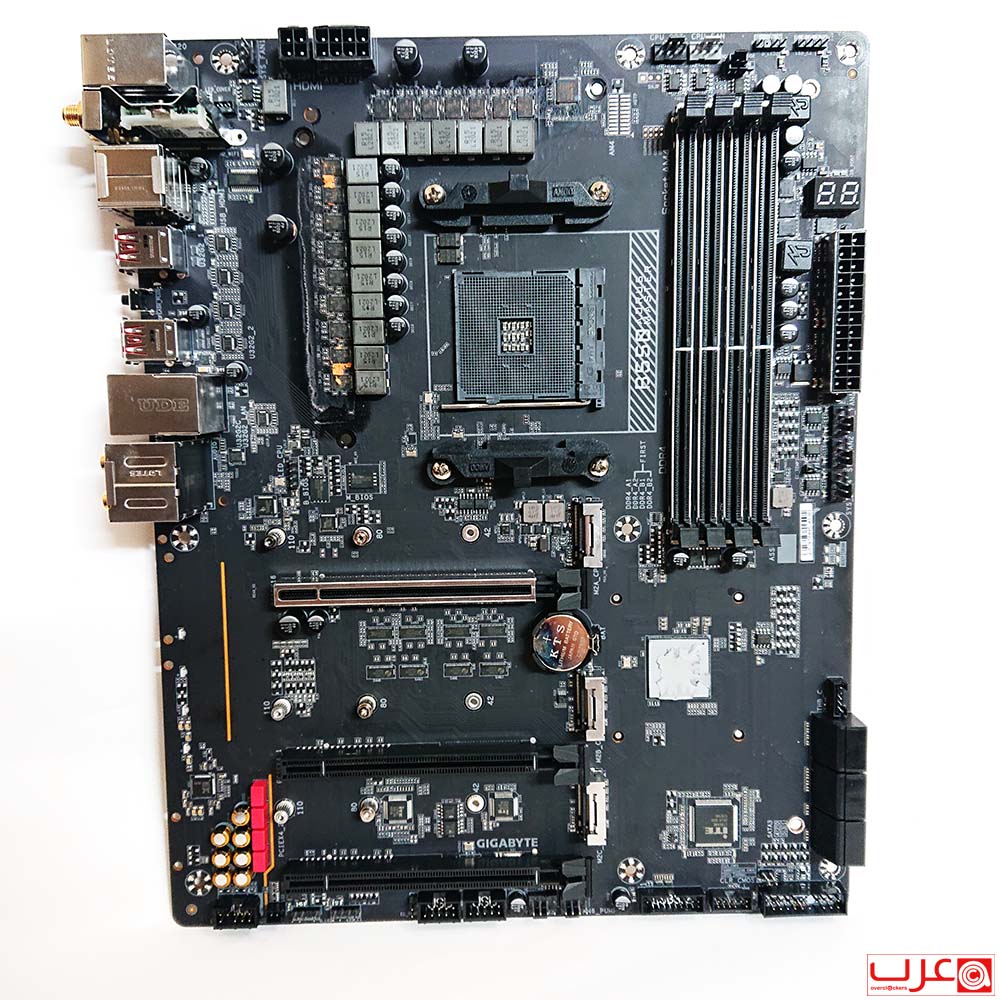

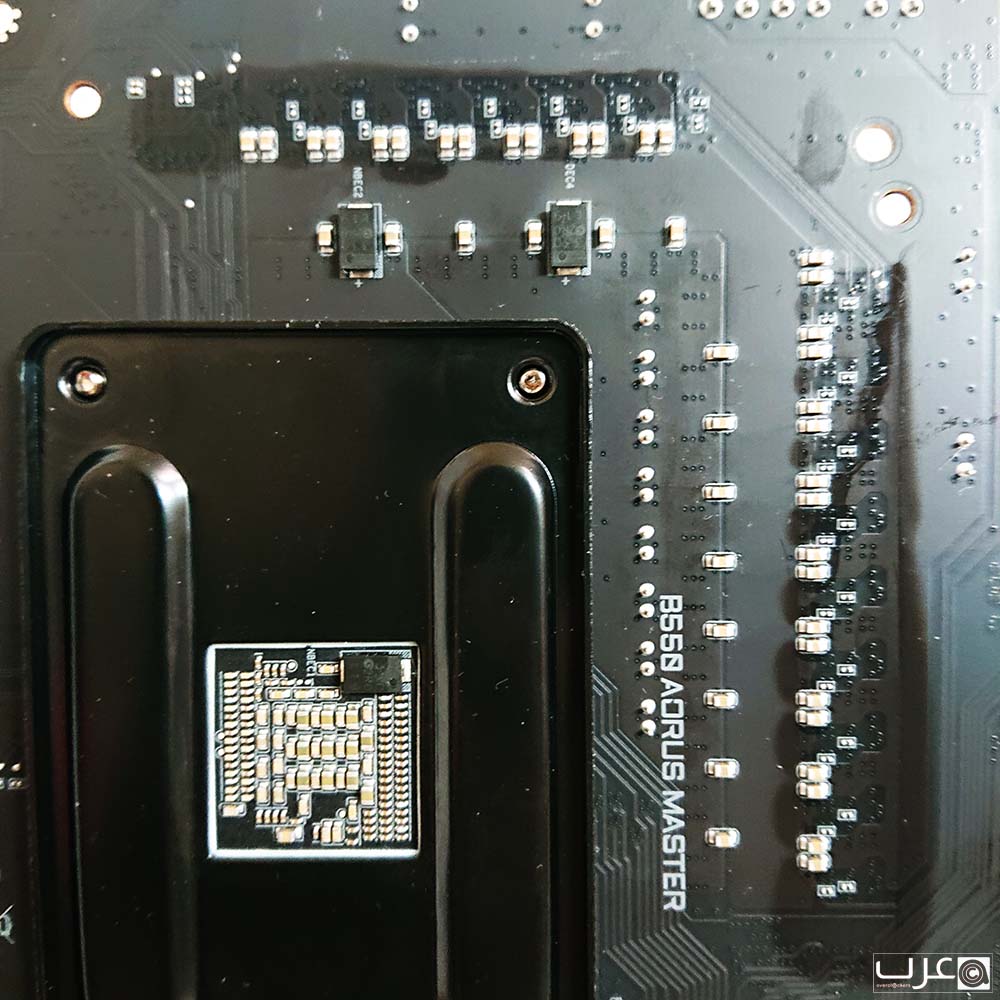

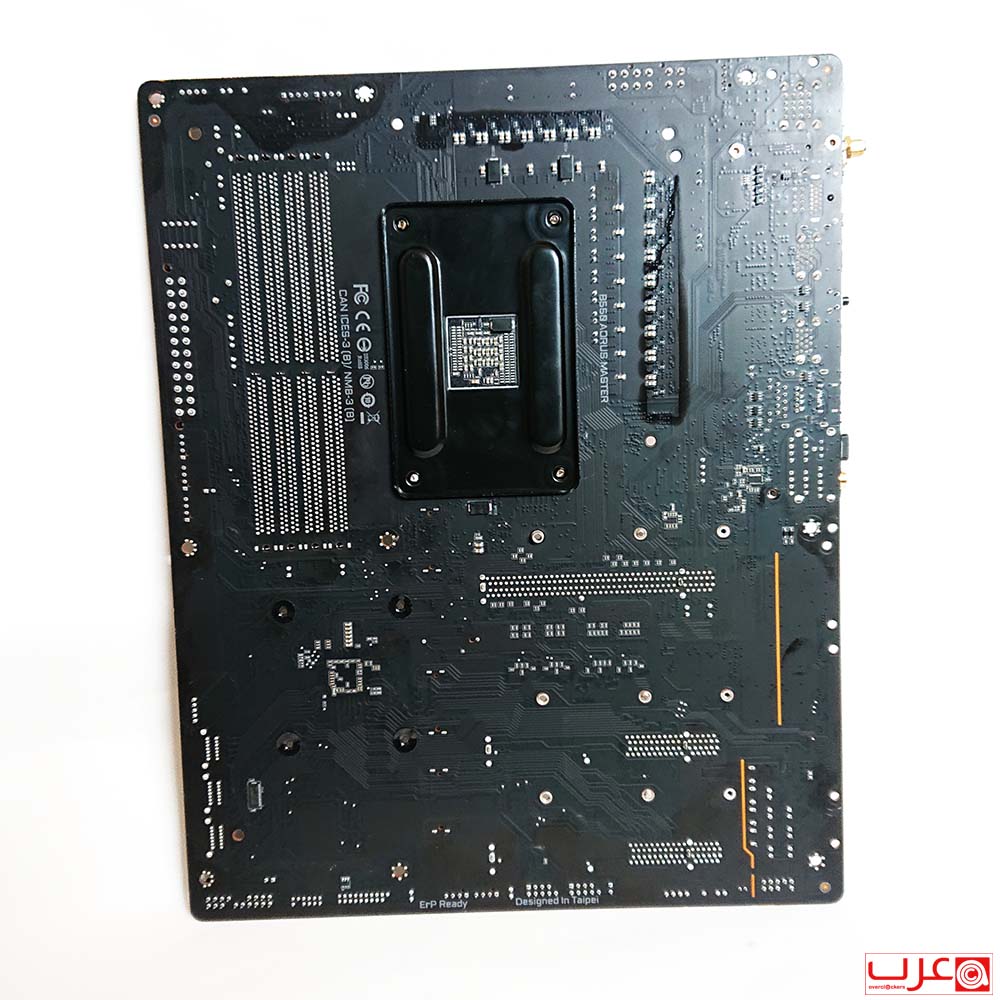

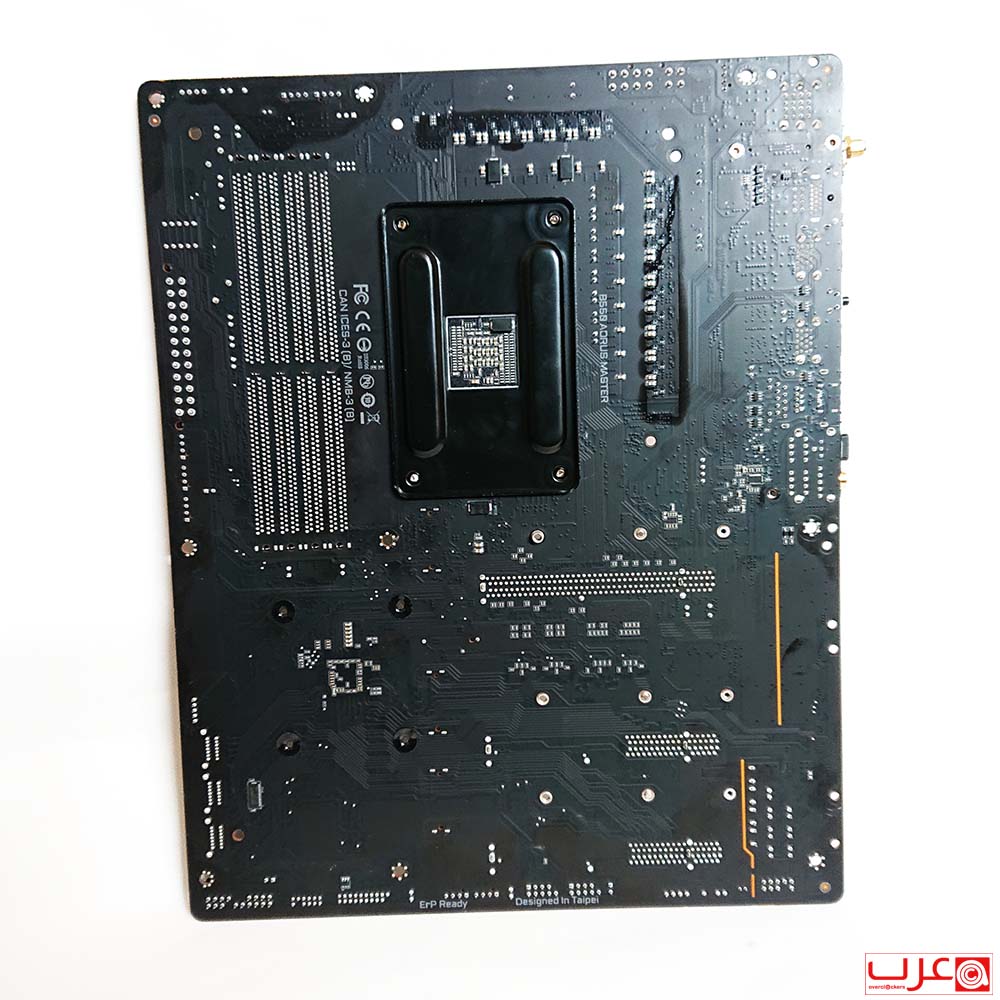

ها هي لوحة B550 Aorus Master عارية بدون المشتتات، ويظهر لنا اجادة جيجابايت في صنعها.

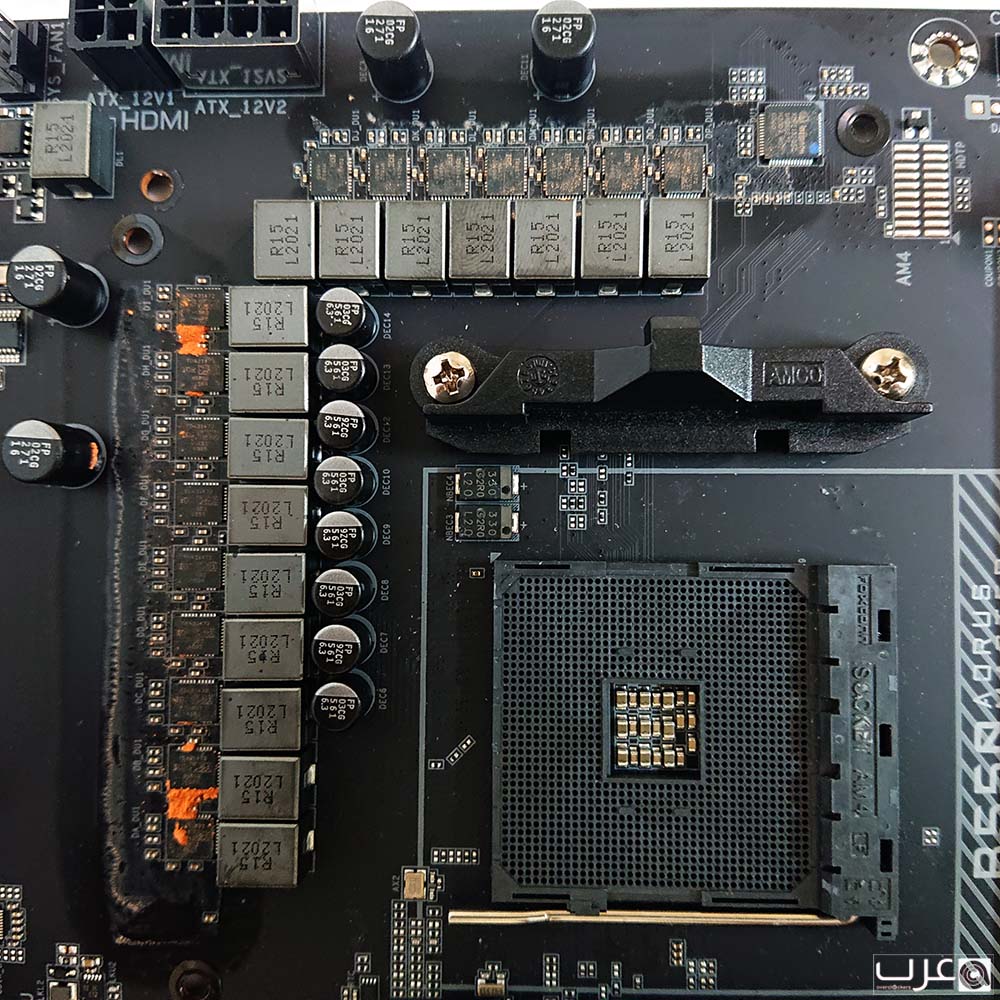

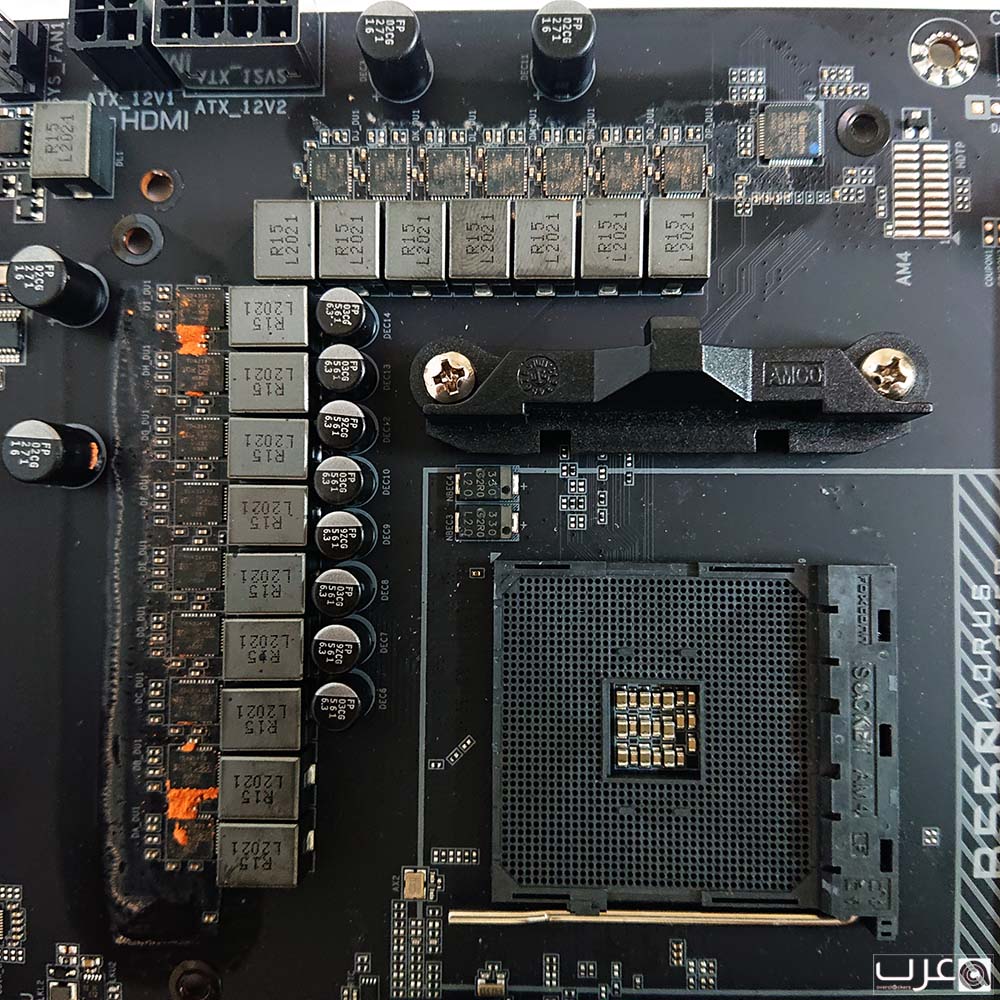

تمتلك B550 Aorus Master من جيجابايت حل توصيل الطاقة يجعلها وحشًا بكل تأكيد. فهمو مكون من 16 مرحلة كتكوين 14 + 2 لللمعالج بالاضافة الى ال SoC.

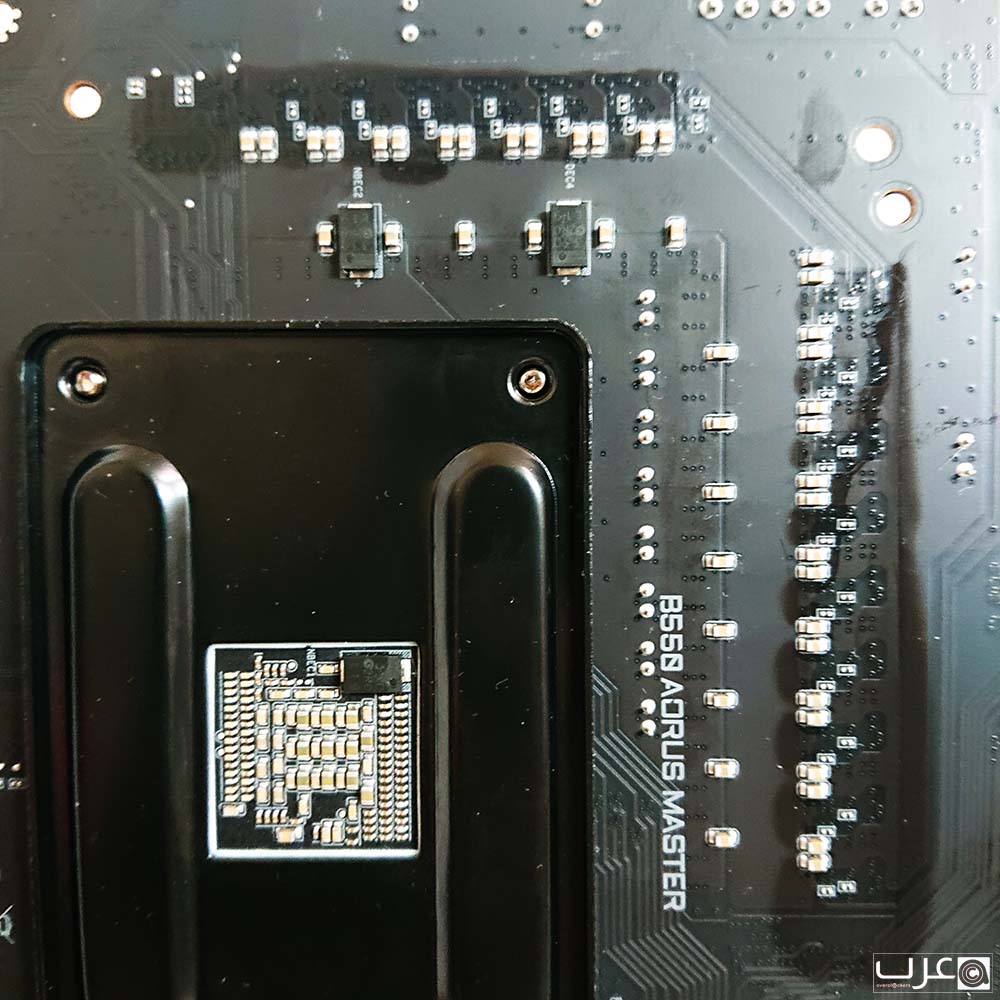

يتم التحكم بها من خلال متحكم Infineon XDPE132G5C PWM وهي وحدة تحكم رقمية ذات 16 مرحلة. يمكن القول إن هذا هو أفضل متحكم PWM في السوق ولا يستخدم مضاعفات المرحلة أو تنفيذ مواز. هذه هي نفس وحدة التحكم المستخدمة في اللوحات الأم X570 و TRX40 المتطورة مثل X570 Aorus Master. ومن الواضح أنان جيجابايت وضعته بشكل مميز لتقديم B550.

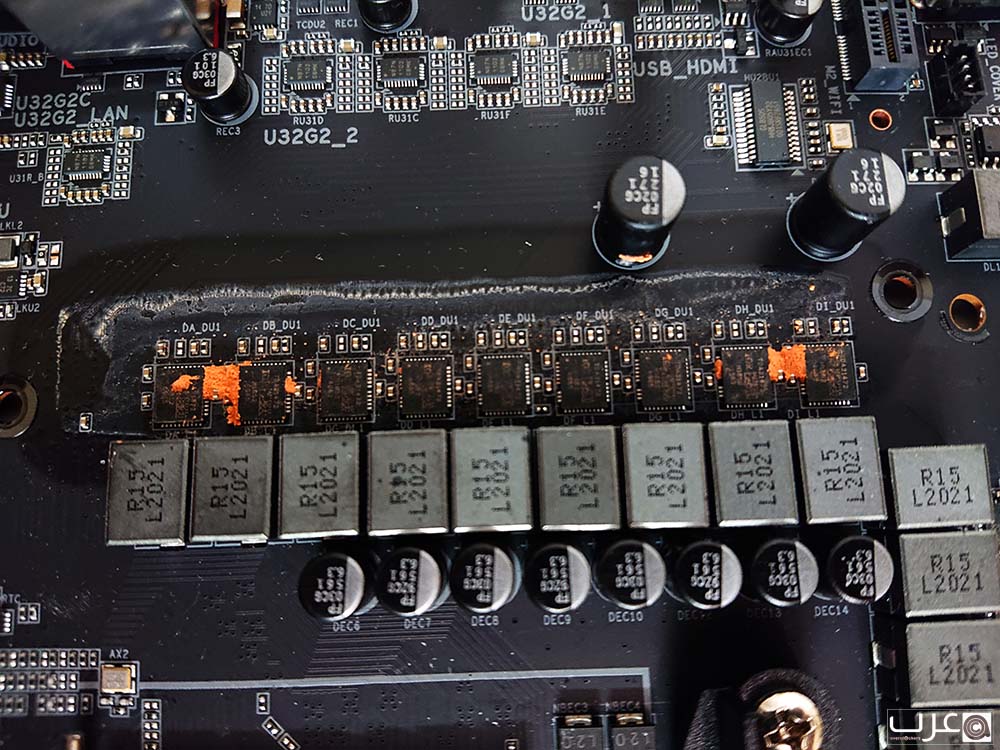

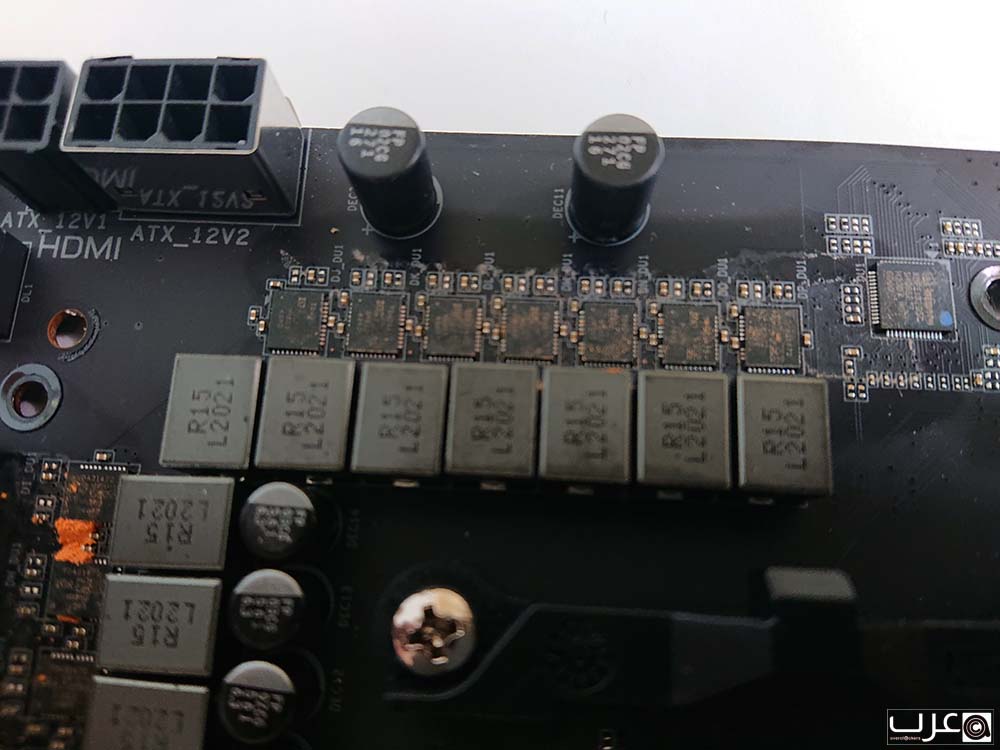

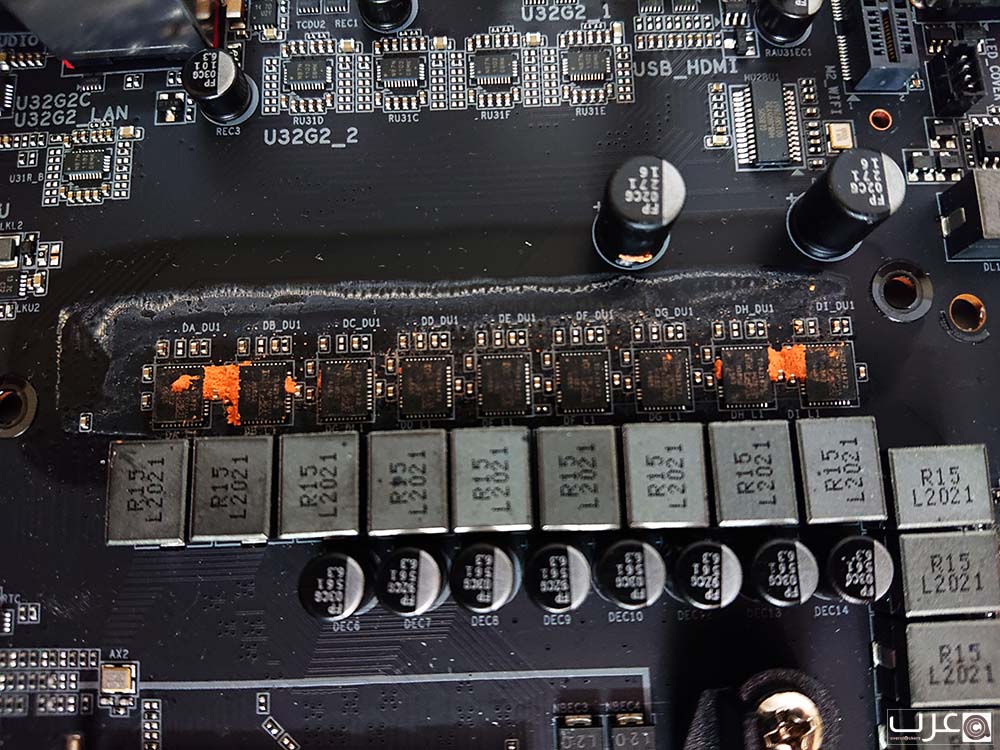

تمثل 16 مراحل طاقة من Infineon TDA21472 بقدرة 70A من الجهد، هي قلب حل توصيل الطاقة. هذه الوحدات هي من بين أفضل مراحل الطاقة في السوق. فسوف تحصل على ما يصل إلى 980 أمبير من السعة الحالية القصوى النظرية لتوصيل طاقة للمعالج وحده. بالإضافة إلى 140A اخرى “نظريًا” لـ SoC VRM.
حل توصيل الطاقة هذا يعتبر في الواقع أعلى من الموجود على لوحة X570 Aorus Master، والذي يخبرك بشيئًا ما هنا. وبعد بحثي وجدت إنه في الأساس نفس التكوين الموجود على لوحة TRX40 Aorus Master والتي تأتي بسعر 500 دولار والمصممة لمعالجات Threadripper المتعطشة للطاقة.
لن يكون هناك من ينكر أن شركة جيجابايت مبالغة تمامًا في حل توصيل الطاقة للوحة B550 Aorus Master. ولا توجد اي شائبة في أن تواجه معالجات AM4 Zen في المستقبل أي مشاكل في الطاقة مع هذه اللوحة الأم.
تستخدم جيجابايت شريحة معالجة صوتية من طراز Realtek ALC1220-VB، التي تقدم مدخل ميكروفون مدمج أفضل في ال SNR بالمقارنة مع شريحة ALC1220 العادية. وقامت الشركة باستخدام مكثفات Nichicon electrolytic ومكثفات WIMA الفلمية لتحسين جودة الصوت.

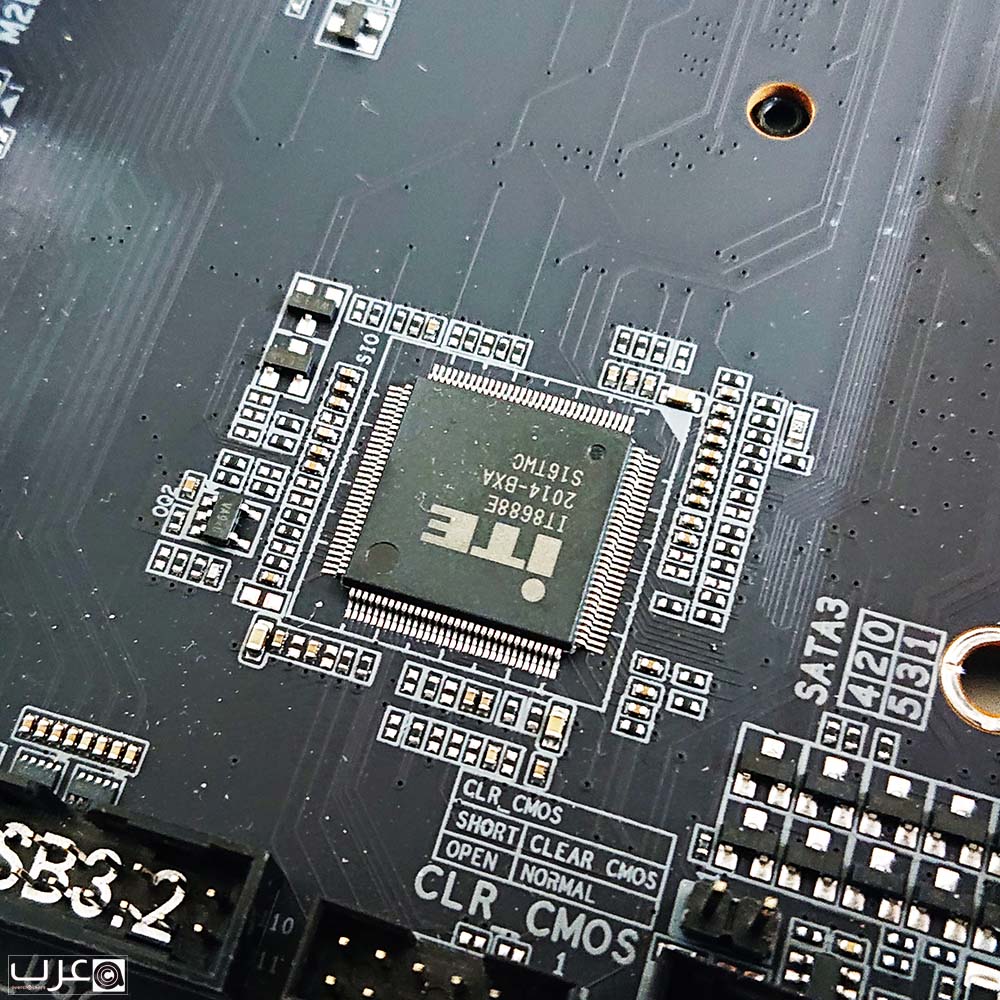

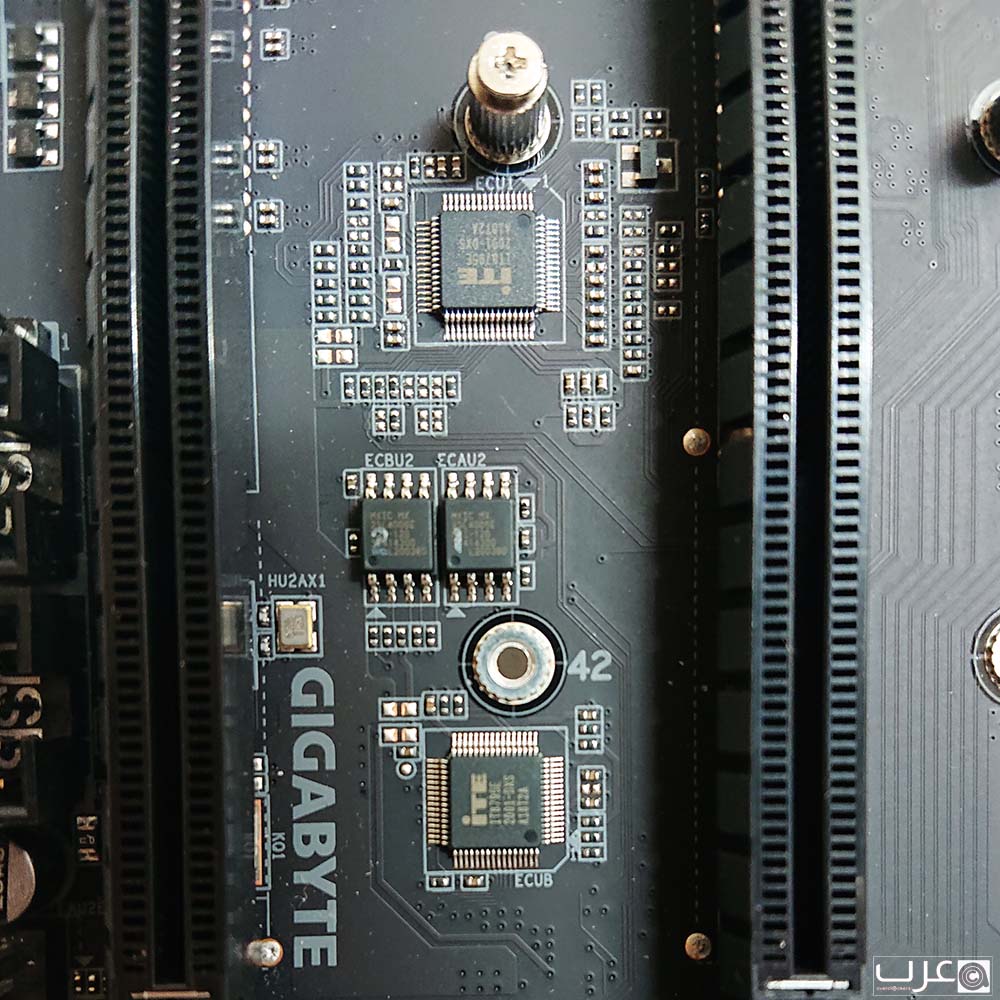

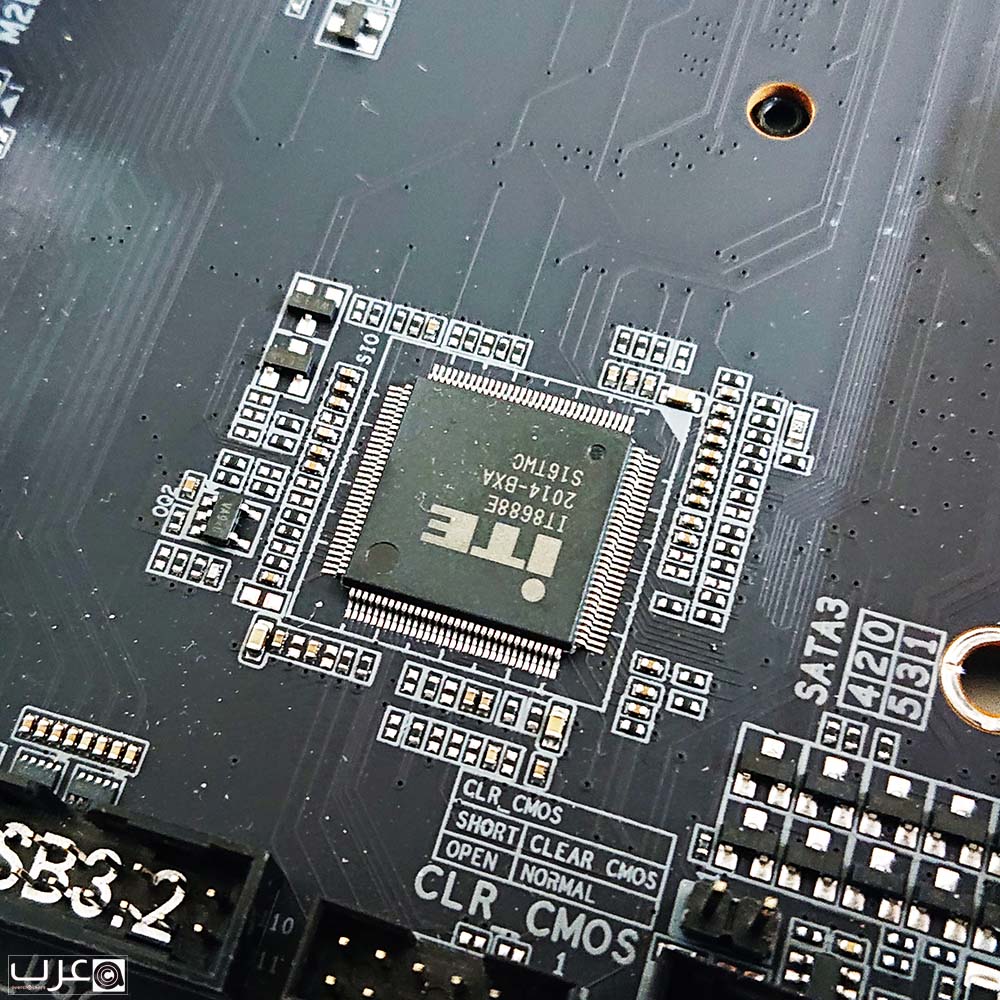

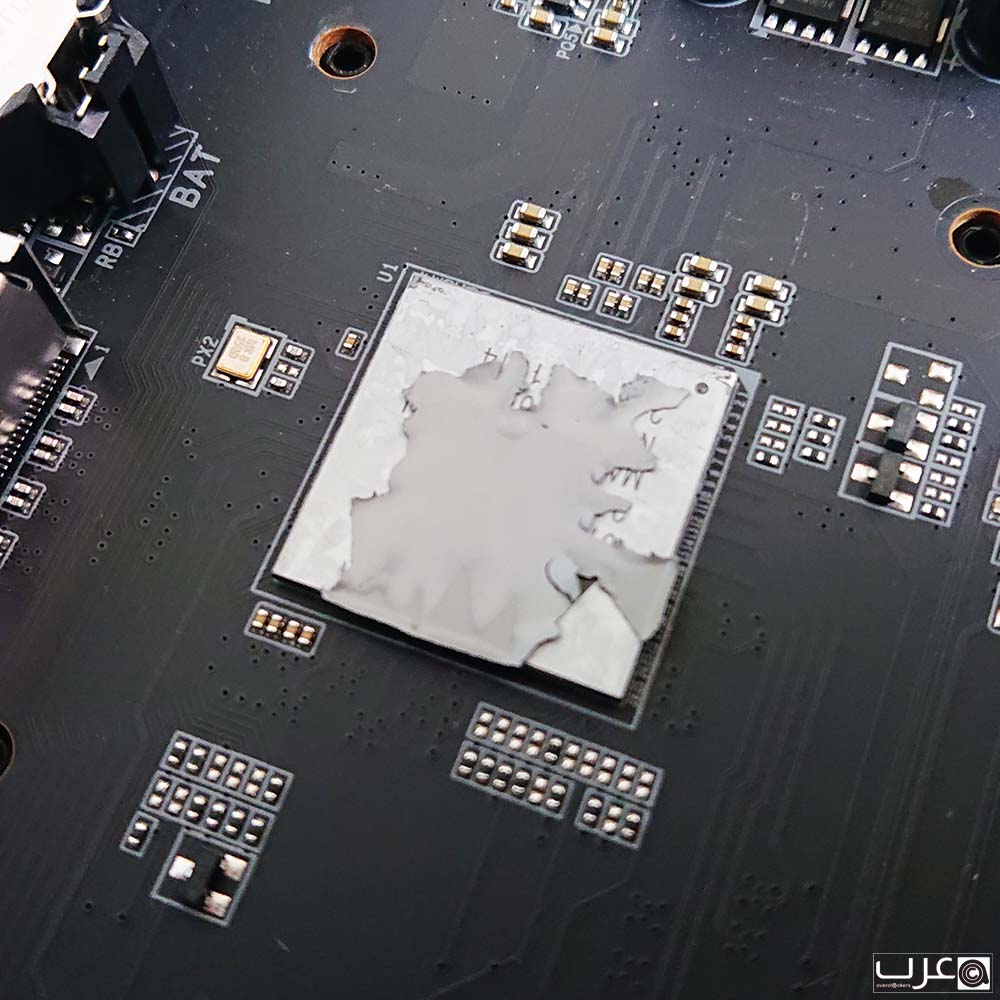

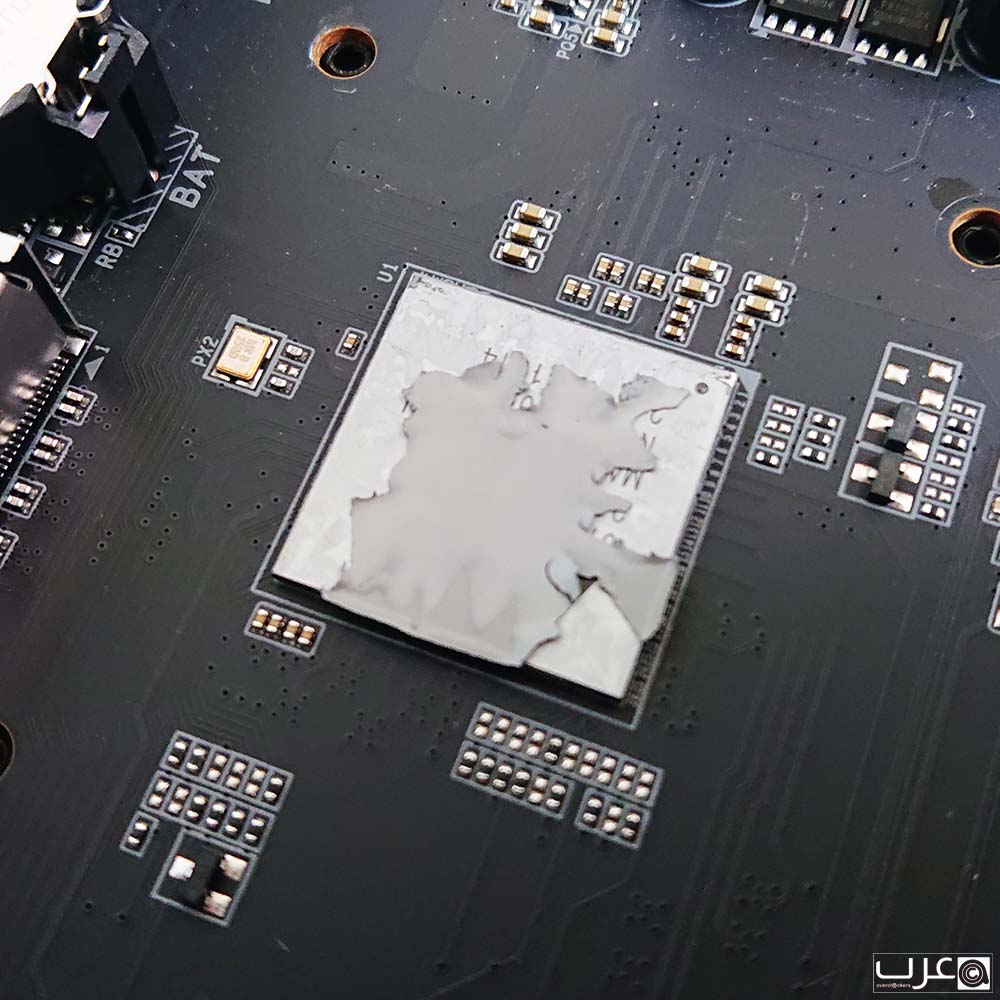

نجد على اللوحة ايضا شريحة ومتحكم AMD الرئيسي،وتستخدم متحكمات ITE للادخال والاخراج SuperIO، والتحكم في روؤس توصيل LED RGB بالاضافة الى المرواح وجميع المستشعرات.

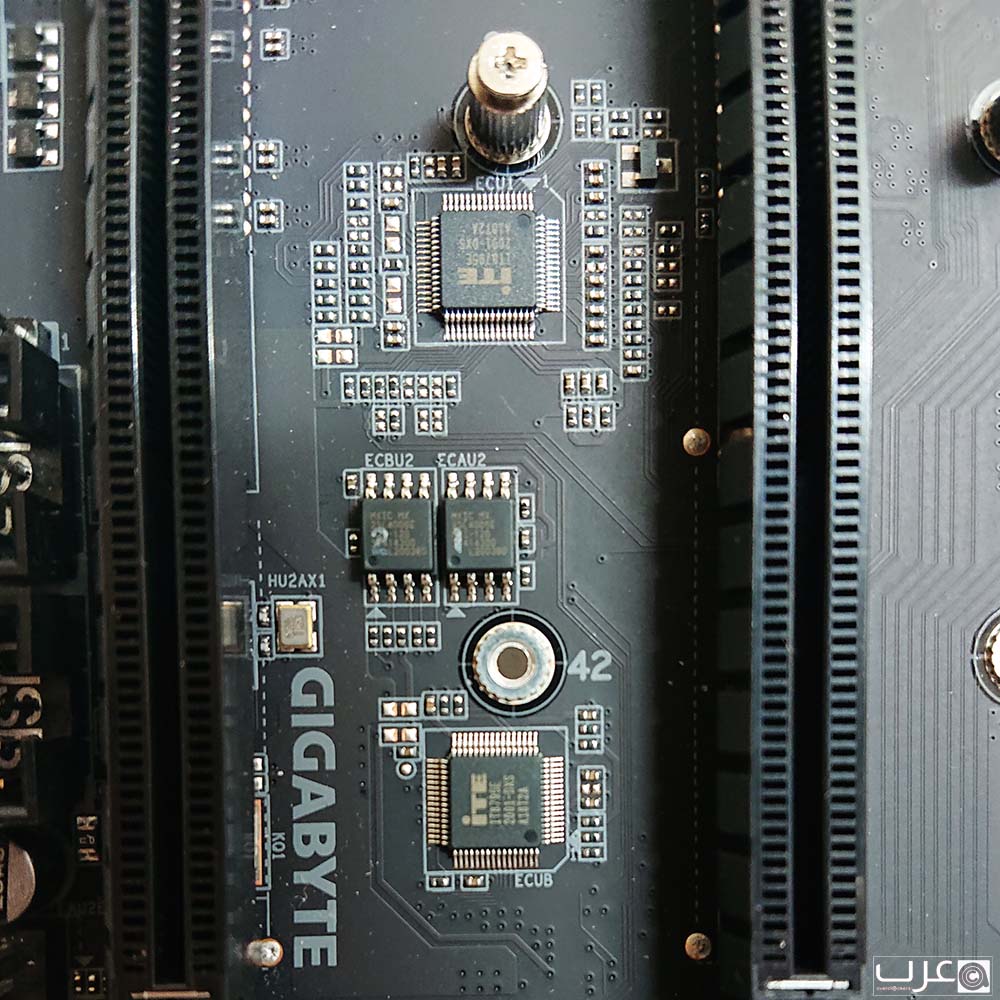

واختارت جيجابايت شريحة Intel Wi-Fi 6 AX200 القوية للاتصال بشبكات WiFi مع دعم Bluetooth 5.0، وشريحتي BIOS بحجم 256 ميجابت (32 ميجابايت)، كما وجدنا ايضا مبدلات PI3EQX16 السريعة من Pericom التي تتحكم في عرض النطاق الترددي لل PCIE، مع مبدلات PI3EQX لل USB.
